Расчет секций алюминиевых радиаторов на квадратный метр
Как правило, производителями заранее просчитаны нормы мощности батарей из алюминия. которые зависят от таких параметров, как высота потолков и площадь помещения. Так считается, что на то, чтобы нагреть 1 м2 комнаты с потолком до 3 м высоты потребует тепловая мощность в 100 Вт.
Эти цифры приблизительны, так как расчет алюминиевых радиаторов отопления по площади в данном случае не предусматривает возможных теплопотерь в помещении или более высокие или низкие потолки. Это общепринятые строительные нормы, которые указывают в техпаспорте своей продукции производители.
Немалую важность играет параметр тепловой мощности одного ребра радиатора. Для алюминиевого обогревателя она составляет 180-190 Вт.
Температура носителя так же должна учитываться
Ее можно узнать в управляющем тепловом хозяйстве, если отопление централизованное, либо измерить самостоятельно в автономной системе. Для алюминиевых батарей показатель равен 100-130 градусам. Разделив температуру на тепловую мощность радиатора, получается, что для обогрева 1 м2 потребуется 0.55 секций.
В том случае, если высота потолков «переросла» классические стандарты, то необходимо применять специальный коэффициент:
если потолок равен 3 м, то параметры умножаются на 1.05;
при высоте 3.5 м он составляет 1.1;
при показателе 4 м – это 1.15;
высота стены 4.5 м – коэффициент равен 1.2.
Можно воспользоваться таблицей, которую предоставляют производители к своей продукции.
Сколько нужно секций алюминиевого радиатора?
Расчет количества секций алюминиевого радиатора производится по форме, подходящей для обогревателей любого типа:
- S – площадь помещения, где требуется установка батареи;
- k – коэффициент корректировки показателя 100 Вт/м2 в зависимости от высоты потолка;
- P – мощность одного элемента радиатора.
При расчете количества секций алюминиевых радиаторов отопления получается, что в помещении площадью 20 м2 при высоте потолка 2.7 м для алюминиевого радиатора с мощностью одной секции 0.138 кВт потребуется 14 секций.
Q = 20 х 100 / 0.138 = 14.49
В данном примере коэффициент не применяется, так как высота потолка менее 3 м
Но даже такой секций алюминиевых радиаторов отопления не будут верными, так как не взяты во внимание возможные теплопотери помещения. Следует учитывать, что в зависимости от того, сколько в комнате окон, является ли она угловой и есть ли в ней балкон: все это указывает на количество источников теплопотерь
Делая расчет алюминиевых радиаторов по площади помещения, следует в формуле учитывать процент потери тепла в зависимости от того, где они будут установлены:
- если они закреплены под подоконником, то потери составят до 4%;
- установка в нише моментально увеличивает этот показатель до 7%;
- если алюминиевый радиатор для красоты прикрыть с одной стороны экраном, то потери составят до 7-8%;
- закрытый экраном полностью, он будет терять до 25%, что делает его в принципе малорентабельным.
Это далеко не все показатели, которые следует учесть при установке алюминиевых батарей.
Упрощенные варианты расчета радиаторов отопления в доме
Первый способ: Расчет по объему комнат
Он прописан в положениях СНиП и применим для панельных домов, Правила предлагают в качестве нормы взять 41 Вт мощности отопления на один кубический метр отапливаемого помещения. Чтобы рассчитать количество необходимых секций достаточно объем комнаты разделить на мощность одной секции устанавливаемых радиаторов (этот параметр указывается производителем в сопроводительной технической документации).
Второй способ: Расчет по площади помещений
Данный способ расчета ориентирован на помещения с потолками до 2500 мм, и за норму берется 100 Вт мощности на один квадрат площади. Для расчёта количества секций необходимо разделить площадь помещения на мощность одной секции (указывается в технической документации радиаторов).
Примерный расчет количества секций радиатора для типового помещения
N=S/P*100, где:
- N — Количество секций (дробная часть округляется по правилам математического округления))
- S — Площадь комнаты в м2
- P — Теплоотдача 1 секции, Ватт
Для этих вариантов расчета применим ряд поправок. Например, если в помещении имеется балкон, или более двух окон, или оно находится на углу здания, то к полученному количеству секций рекомендуется приплюсовать еще 20%. Если при расчете получается конечный результат (количество секций) дробное число, то его следует округлять до целого в большую сторону.
Обратите внимание: полученное значение рассчитано для идеальных условий. То есть, в доме нет дополнительных теплопотерь, сама система отопления работает эффективно, окна и двери герметично закрываются, а соседние помещения также отапливаются
В реальных условиях секций может потребоваться больше.
Зависимость мощности радиаторов от подключения и места расположения
Кроме всех описанных выше параметров теплоотдача радиатора изменяется в зависимости от типа подключения. Оптимальным считается диагональное подключение с подачей сверху, в таком случае потерь тепловой мощности нет. Самые большие потери наблюдаются при боковом подключении — 22%. Все остальные — средние по эффективности. Приблизительно величины потерь в процентах указаны на рисунке.
Потери тепла на радиаторах в зависимости от подключения
Уменьшается фактическая мощность радиатора и при наличии заграждающих элементов. Например, если сверху нависает подоконник, теплоотдача падает на 7-8%, если он не полностью перекрывает радиатор, то потери 3-5%. При установке сетчатого экрана, который не доходит до пола, потери примерно такие же, как и в случае с нависающим подоконником: 7-8%. А вот если экран закрывает полностью весь отопительный прибор, его теплоотдача уменьшается на 20-25%.

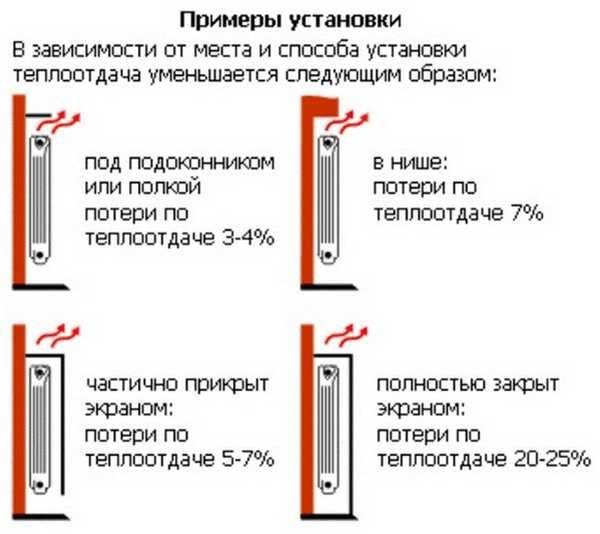

Количество тепла зависит и от установки
Количество тепла зависит и от места установки
Очень точный расчет радиаторов отопления
Выше мы привели в пример очень простой расчет количества радиаторов отопления на площадь. Он не учитывает многие факторы, такие как качество теплоизоляции стен, вид остекления, минимальная наружная температура и многие другие. Пользуясь упрощенными вычислениями, мы можем наделать ошибок, в результате чего некоторые комнаты получатся холодными, а некоторые – слишком жаркими. Температура поддается коррекции с помощью запорных кранов, но лучше всего предусмотреть все заранее – хотя бы ради экономии материалов.
Если во время строительства своего дома вы уделили достойное внимание его утеплению, то в дальнейшем вы хорошо сэкономите на отоплении. Как производится точный расчет количества радиаторов отопления в частном доме? Будем учитывать понижающие и повышающие коэффициенты
Для начала затронем остекление. Если в доме установлены одинарные окна, используем коэффициент 1,27. Для двойных стеклопакетов коэффициент не применяется (на самом деле он составляет 1,0). Если в доме стоят тройные стеклопакеты, применяем понижающий коэффициент 0,85
Как производится точный расчет количества радиаторов отопления в частном доме? Будем учитывать понижающие и повышающие коэффициенты. Для начала затронем остекление. Если в доме установлены одинарные окна, используем коэффициент 1,27. Для двойных стеклопакетов коэффициент не применяется (на самом деле он составляет 1,0). Если в доме стоят тройные стеклопакеты, применяем понижающий коэффициент 0,85.
Стены в доме выложены в два кирпича или в их конструкции предусмотрен утеплитель? Тогда применяем коэффициент 1,0. Если обеспечить дополнительную теплоизоляцию, можно смело использовать понижающий коэффициент 0,85 – расходы на обогрев уменьшатся. Если теплоизоляции нет, применяем повышающий коэффициент 1,27.
Обратите внимание, что обогрев домовладения с одинарными окнами и плохой теплоизоляцией приводит к большим тепловым (и денежным) потерям. Выполняя расчет количества батарей отопления на площадь, необходимо учитывать соотношение площади полов и окон
В идеале это соотношение составляет 30% – в этом случае применяем коэффициент 1,0. Если вы любите большие окна, а соотношение составит 40%, следует применить коэффициент 1,1, а при соотношении 50% нужно умножить мощность на коэффициент 1,2. Если соотношение составит 10% или 20%, применяем понижающие коэффициенты 0,8 или 0,9
Выполняя расчет количества батарей отопления на площадь, необходимо учитывать соотношение площади полов и окон. В идеале это соотношение составляет 30% – в этом случае применяем коэффициент 1,0. Если вы любите большие окна, а соотношение составит 40%, следует применить коэффициент 1,1, а при соотношении 50% нужно умножить мощность на коэффициент 1,2. Если соотношение составит 10% или 20%, применяем понижающие коэффициенты 0,8 или 0,9.
Высота потолков – не менее важный параметр. Применяем здесь следующие коэффициенты:
Таблица расчета количества секций радиатора отопление в зависимости от площади помещения и высоты потолков.
За потолком находится чердак или еще одна жилая комната? И здесь мы применяем дополнительные коэффициенты. Если наверху отапливаемый чердак (или с утеплением), умножаем мощность на 0,9, а если жилое помещение – на 0,8. За потолком обычный неотапливаемый чердак? Применяем коэффициент 1,0 (или просто не берем его в расчет).
После потолков примемся за стены – вот коэффициенты:
- одна наружная стена — 1,1;
- две наружные стены (угловая комната) – 1,2;
- три наружные стены (последняя комната в вытянутом доме, хате) – 1,3;
- четыре наружные стены (однокомнатный домик, хозпостройка) – 1,4.
Также в расчет берется средняя температура воздуха в самый холодный зимний период (тот самый региональный коэффициент):
- холода до –35 °C – 1,5 (очень большой запас, позволяющий не замерзнуть);
- морозы до –25 °C – 1,3 (подходит для Сибири);
- температура до –20 °C – 1,1 (средняя полоса России);
- температура до –15 °C – 0,9;
- температура до –10 °C – 0,7.
Последние два коэффициента используются в жарких южных регионах. Но даже тут принято оставлять солидный запас на случай холодов или специально для теплолюбивых людей .
Получив итоговую тепловую мощность, необходимую для обогрева выбранного помещения, следует разделить ее на теплоотдачу одной секции. В результате мы получим требуемое количество секций и сможем отправиться в магазин
Обратите внимание, что данные расчеты предусматривают базовую мощность обогрева в размере 100 Вт на 1 кв. м
Если вы боитесь ошибиться в расчетах, обратитесь за помощью к профильным специалистам. Они выполнят максимально точные расчеты и вычислят требуемую для обогрева тепловую мощность.
Что делать если нужен очень точный расчет?
К сожалению, далеко не каждая квартира может считаться стандартной. Еще в большей степени это относится к частным жилым домам. Возникает вопрос: как рассчитать количество радиаторов отопления с учетом индивидуальных условий их эксплуатации? Для это понадобится учесть множество различных факторов.
При расчете количества секций отопления нужно учесть высоту потолка, количество и размеры окон, наличие утепления стен и т.п.
Особенность этого метода состоит в том, что при вычислении необходимого количества тепла используется ряд коэффициентов, учитывающих особенности конкретного помещения, способные повлиять на его способность сохранять или отдавать тепловую энергию. Формула для расчетов выглядит так:
КТ = 100Вт/кв.м. * П * К1 * К2 * К3 * К4 * К5 * К6 * К7. где
КТ — количество тепла, необходимого для конкретного помещения; П — площадь комнаты, кв.м.; К1 — коэффициент, учитывающий остекление оконных проемов:
- для окон с обычным двойным остеклением — 1,27;
- для окон с двойным стеклопакетом — 1,0;
- для окон с тройным стеклопакетом — 0,85.
К2 — коэффициент теплоизоляции стен:
- низкая степень теплоизоляции — 1,27;
- хорошая теплоизоляция (кладка в два кирпича или слой утеплителя) — 1,0;
- высокая степень теплоизоляции — 0,85.
К3 — соотношение площади окон и пола в помещении:
К4 — коэффициент, позволяющий учесть среднюю температуру воздуха в самую холодную неделю года:
- для -35 градусов — 1,5;
- для -25 градусов — 1,3;
- для -20 градусов — 1,1;
- для -15 градусов — 0,9;
- для -10 градусов — 0,7.
К5 — корректирует потребность в тепле с учетом количества наружных стен:
К6 — учет типа помещения, которое расположено выше:
- холодный чердак — 1,0;
- отапливаемый чердак — 0,9;
- отапливаемое жилое помещение — 0,8
К7 — коэффициент, учитывающий высоту потолков:
Такой расчет количества радиаторов отопления включает практически все нюансы и базируется на довольно точном определении потребности помещения в тепловой энергии.
Остается полученный результат разделить на значение теплоотдачи одной секции радиатора и полученный результат округлить до целого числа.
Некоторые производители предлагают более простой способ получить ответ. На их сайтах можно найти удобный калькулятор, специально предназначенный для того, чтобы сделать данные вычисления. Чтобы воспользоваться программой, нужно ввести необходимые значения в соответствующие поля, после чего будет выдан точный результат. Или же можно воспользоваться специальным софтом.
Когда получали квартиру не задумывались о том, какие у нас радиаторы и подходят ли они к нашему дому. Но со временем потребовалась замена и тут уже стали подходить с научной точки зрения. Так как мощности старых радиаторов явно не хватало. После всех вычислений пришли к выводу, что 12 достаточно. Но нужно еще учесть вот какой момент — если ТЕЦ плохо выполняет свою работу и батареи чуть теплые, то тут уже никакое количество вас не спасет.
Последняя формула для более точного расчета понравилась, но не понятен коэффициент К2. Как определить степень теплоизоляции стен? Например, стена толщиной 375мм из пеноблока “ГРАС”, это низкая или средняя степень? А если добавить снаружи стены 100мм плотного строительного пенопласта, это будет высокая, или все еще средняя?
Ок, последняя формула добротная вроде бы, окна учитываются, но а если в помещении еще и дверь есть наружная? А если это гараж в котором 3 окна 800*600 + дверь 205*85 + гаражные секционные ворота толщиной 45мм размерами 3000*2400?
Если делать для себя — я бы увеличил кол-во секций и поставил бы регулятор. И вуаля — мы уже значительно в меньшей степени зависим от прихотей ТЭЦ.
Главная » Отопление » Как рассчитать количество секций радиатора
Как точно рассчитать количество радиаторов отопления?
За основу методики взята формула (1) с коэффициентами, учитывающими климатические особенности местности и параметры конструкций здания, от которых зависят теплопотери в рассчитываемом помещении.
Количество секций радиатора N при точном расчете определяется по формуле (5):
N = K1 х K2 х K3 х K4 х K5 х K6 х K7 х K8 х K9 х K10 х (100 х S)/Q (5)
- N — количество секций (с округлением до ближайшего целого числа);
- S — площадь комнаты, м²;
- Q —тепловая мощность одной секции, Вт.
- K1…K10 поправочные коэффициенты.
К1 – на число внешних стен в помещении
Коэффициент К1 равен:
- 0,8 – помещение внутреннее;
- 1,0 – комната с одной наружной стеной;
- 1,2 – помещение угловое — две перегородки с улицей;
- 1,4 – три стены на улицу.
К2 – на ориентацию по сторонам света
От расположения наружных перегородок в помещении зависит степень их нагрева солнечными лучами. Коэффициент К2 равен:
- 1,1 – наружные стены ориентированы на восток или север;
- 1,0 – стены комнаты «смотрят» на запад или юг.
К3 – на степень утепленности стен
От характеристик утеплителя зависит термическое сопротивление стены, влияющее на теплопотери помещения. Коэффициент К3 равен:
- 1,27 – наружная стена не утеплена;
- 1,0 – перегородки комнаты в два кирпича без утеплителя;
- 0,85 – стена с утеплителем, расчетное значение термического сопротивления всей стены соответствует нормам по СНиП.
Проверка соответствия нормам СНиП термического сопротивления стены, как многослойной конструкции, выполняется в следующей последовательности:
- Для каждого слоя рассчитывается свое термическое сопротивление Ri по формуле (6):
Ri = h / λ (6)
- h – толщина слоя, м;
- λ – коэффициент теплопроводности одного слоя.
- Полученные значения сопротивлений всех слоев суммируются.
- Вычисленная сумма сравнивается с нормированным значением для данной местности.
К4 – на особенности климатических условий региона
Этот коэффициент зависит от того, в какой климатической зоне расположен дом. В зависимости от средней температуры Tср за пять самых холодных зимних дней коэффициент К4 равен:
- 1,5: Тср ≤ -35°C;
- 1,3: -30 °C ≥Тср > -35 °C;
- 1,2: -25°C≥ Тср > -30 °C;
- 1,1: -20°C≥ Тср > -25 °C;
- 1,0: -15°C≥ Тср > -20 °C;
- 0,9: -10°C≤ Тср > -15 °C;
- 0,7: Тср > -10 °C.
К5 – коэффициент высоты потолков
В зависимости от высоты Н потолков помещения величина коэффициента К5 равна:
- 1,0: H < 2,7 м;
- 1,05: 2,7 м ≤ H < 3,0 м;
- 1,1: 3,0 м ≤ H < 3,5 м;
- 1,15: 3,5 м ≤ H < 4,0 м;
- 1,2: H ≥ 4,0 м.
К6 – на тип помещения, расположенного выше
Величина коэффициента К6 равна:
- 1,0 – сверху комнаты — неутепленный чердак или крыша;
- 0,9 – выше помещения — утепленный чердак;
- 0,8 – верхнее помещение — отапливаемое.
К7 – на виды установленных окон
В зависимости от вида остекления коэффициент К7 равен:
- 1,27 – деревянные окна с двойным остеклением;
- 1,0 – пластиковые или деревянные окна современной конструкции с однокамерным стеклопакетом;
- 0,85 – окна со стеклопакетом, число камер больше одной.
К8 – на площадь остекления
Расчет коэффициента К8:
- Вычисляют суммарную площадь всех окон в комнате.
- Делят полученное число на площадь помещения, получают приведенное значение Sпр.
В зависимости от величины Sпр величина коэффициента К8 равна:
- 0,8: 0
0,1;пр - 0,9: 0,11
0,2;пр - 1,0: 0,21
0,3;пр - 1,1: 0,31
0,4;пр - 1,2: 0,41
0,5.пр
К9 – на схему подключения радиаторов
Значение коэффициента К9 равно:
- 1,0: диагональное подключение, труба подачи вверху, труба обратки внизу;
- 1,03: одностороннее подключение, теплоноситель движется сверху вниз;
- 1,13: прибор отопления подключен по нижним отверстиям, труба подачи входит в радиатор с одной стороны, труба обратки выходит с другой;
- 1,25: диагональное подключение, труба подачи внизу, труба обратки вверху;
- 1,28: одностороннее подключение, теплоноситель движется снизу вверх;
- 1,28: труба подачи и обратки снизу прибора отопления рядом друг с другом (в специальном фитинге).
К10 – на степень открытости установленных батарей
В зависимости от закрытия прибора отопления подоконником или экраном значение К10 равно:
- 0,9: подоконник сверху радиатора и экран отсутствуют;
- 1,0: сверху прибора расположена полка или подоконник;
- 1,07: радиатор утоплен в стеновой нише;
- 1,12: имеется подоконник и экран;
- 1,2: прибор полностью закрыт декоративной панелью.
Тип радиатора
Если систему отопления будет комплектоваться секционными радиаторами, в которых осевое расстояние имеет высоту 50 см, то расчет секций радиаторов отопления особых затруднений не вызовет. Как правило, солидные производители имеют собственные сайты с указанием техническим данных (включая тепловую мощность) всех моделей. Иногда вместо мощности может указываться расход теплоносителя: перевести его в мощность очень просто, ведь потребление теплоносителя 1л/мин соответствует примерно 1 кВт. Чтобы определить осевую дистанцию, необходимо замерить расстояние между центрами трубы подачи до обратки.
Для облегчения задачи множество сайтов оснащены специальной программой по калькуляции. Все, что необходимо для расчета батарей на комнату – внести ее параметры в указанные строки. Нажав поле «Ввод», на выходе мгновенно высвечивается число секций выбранной модели
Определяясь с типом обогревательного прибора, берут во внимание разницу тепловой мощности радиатора отопления по площади, в зависимости от материала изготовления (при прочих равных условиях).
Облегчит понимание сути вопроса простейший пример расчета секций биметаллического радиатора, где в учет берется только площадь помещения. Определяясь с количеством биметаллических нагревательных элементов со стандартной межосевой дистанцией в 50 см, за отправную точку берут возможность обогревания одной секцией 1,8 м2 жилища. В таком случае для комнаты 15 м2 потребуется 15:1,8 = 8,3 шт. После округления получаем 8 шт. Схожим образом проводится расчет батарей из чугуна и стали.
Для этого потребуются следующие коэффициенты:
- Для биметаллических радиаторов — 1,8 м2.
- Для алюминиевых — 1,9-2,0 м2.
- Для чугунных — 1,4-1,5 м2.
Эти параметры подходят для стандартной межосевой дистанции 50 см. В настоящее время выпускаются радиаторы, где это расстояние может колебаться от 20 до 60 см. Встречаются даже т.н. «бордюрные» модели высотой менее 20 см. Понятное дело, что мощность этих батарей будет другой, что потребует внесения определенных корректив. Иногда эта информация указывается в сопроводительной документации, в других же случаях потребуется самостоятельный подсчет.
Для примера рассчитаем алюминиевый радиатор. Для помещения в 15 м2 расчет секций радиаторов отопления по площади помещения выдает результат 15:2 = 7,5 шт. (округляем до 8 шт.) Намечена была эксплуатация маломерных приборов высотой 40 см. Вначале нужно найти соотношение 50:40 = 1,25. После корректировки количества секций получается результат 8х1,25 = 10 шт.
Помещения со стандартной высотой потолков
Расчет числа секций радиаторов отопления для типового дома ведется исходя из площади комнат. Площадь комнаты в доме типовой застройки вычисляют, умножив длину комнаты на ее ширину. Для обогрева 1 квадратного метра требуется 100 Вт мощности отопительного прибора, и чтобы вычислить общую мощность, необходимо умножить полученную площадь на 100 Вт. Полученное значение означает общую мощность отопительного прибора. В документации на радиатор обычно указана тепловая мощность одной секции. Чтобы определить количество секций, нужно разделить общую мощность на это значение и округлить результат в большую сторону.
Комната с шириной 3,5 метра и длиной 4 метра, с обычной высотой потолков. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций.
- Определяем площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м 2 .
- Находим общую мощность отопительных приборов 14·100 = 1400 Вт.
- Находим количество секций: 1400/160 = 8,75. Округляем в сторону большего значения и получаем 9 секций.
Также можно воспользоваться таблицей:
Таблица для расчета количества радиаторов на М2
Для комнат, расположенных с торца здания, расчетное количество радиаторов необходимо увеличить на 20%..
Помещения с высотой потолков более 3 метров
Расчет количества секций отопительных приборов для комнат с высотой потолков более трех метров ведется от объема помещения. Объем – это площадь, умноженная на высоту потолков. Для обогрева 1 кубического метра помещения требуется 40 Вт тепловой мощности отопительного прибора, и общую его мощность вычисляют, умножая объем комнаты на 40 Вт. Для определения количества секций это значение необходимо разделить на мощность одной секции по паспорту.
Комната с шириной 3,5 метра и длиной 4 метра, с высотой потолков 3,5 м. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций радиаторов отопления.
- Находим площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м 2 .
- Находим объем комнаты, умножив площадь на высоту потолков: 14·3,5 = 49 м 3 .
- Находим общую мощность радиатора отопления: 49·40 = 1960 Вт.
- Находим количество секций: 1960/160 = 12,25. Округляем в большую сторону и получаем 13 секций.
Также можно воспользоваться таблицей:
Как и в предыдущем случае, для угловой комнаты этот показатель нужно умножить на 1,2. Также необходимо увеличить количество секций в случае, если помещение имеет один из следующих факторов:
- Находится в панельном или плохо утепленном доме;
- Находится на первом или последнем этаже;
- Имеет больше одного окна;
- Расположена рядом с неотапливаемыми помещениями.
В этом случае полученное значение необходимо умножить на коэффициент 1,1 за каждый из факторов.
Угловая комната с шириной 3,5 метра и длиной 4 метра, с высотой потолков 3,5 м. Расположена в панельном доме, на первом этаже, имеет два окна. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций радиаторов отопления.
- Находим площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м 2 .
- Находим объем комнаты, умножив площадь на высоту потолков: 14·3,5 = 49 м 3 .
- Находим общую мощность радиатора отопления: 49·40 = 1960 Вт.
- Находим количество секций: 1960/160 = 12,25. Округляем в большую сторону и получаем 13 секций.
- Умножаем полученное количество на коэффициенты:
Угловая комната – коэффициент 1,2;
Панельный дом – коэффициент 1,1;
Два окна – коэффициент 1,1;
Первый этаж – коэффициент 1,1.
Таким образом, получаем: 13·1,2·1,1·1,1·1,1 = 20,76 секций. Округляем их до большего целого числа – 21 секция радиаторов отопления.
При расчетах следует иметь в виду, что различные типы радиаторов отопления имеют разную тепловую мощность. При выборе количества секций радиатора отопления необходимо использовать именно те значения, которые соответствуют выбранному типу батарей .
Для того чтобы теплоотдача от радиаторов была максимальной, необходимо устанавливать их в соответствии с рекомендациями производителя, соблюдая все оговоренные в паспорте расстояния. Это способствует лучшему распределению конвективных потоков и уменьшает потери тепла.
- Расход дизельного котла отопления
- Биметаллические радиаторы отопления
- Как сделать расчет тепла на отопление дома
- Расчет арматуры для фундамента
Помещения со стандартной высотой потолков
Расчет числа секций радиаторов отопления для типового дома ведется исходя из площади комнат. Площадь комнаты в доме типовой застройки вычисляют, умножив длину комнаты на ее ширину. Для обогрева 1 квадратного метра требуется 100 Вт мощности отопительного прибора, и чтобы вычислить общую мощность, необходимо умножить полученную площадь на 100 Вт. Полученное значение означает общую мощность отопительного прибора. В документации на радиатор обычно указана тепловая мощность одной секции. Чтобы определить количество секций, нужно разделить общую мощность на это значение и округлить результат в большую сторону.
Комната с шириной 3,5 метра и длиной 4 метра, с обычной высотой потолков. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций.
- Определяем площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м 2 .
- Находим общую мощность отопительных приборов 14·100 = 1400 Вт.
- Находим количество секций: 1400/160 = 8,75. Округляем в сторону большего значения и получаем 9 секций.
Также можно воспользоваться таблицей:
Таблица для расчета количества радиаторов на М2
Для комнат, расположенных с торца здания, расчетное количество радиаторов необходимо увеличить на 20%..
Помещения с высотой потолков более 3 метров
Расчет количества секций отопительных приборов для комнат с высотой потолков более трех метров ведется от объема помещения. Объем – это площадь, умноженная на высоту потолков. Для обогрева 1 кубического метра помещения требуется 40 Вт тепловой мощности отопительного прибора, и общую его мощность вычисляют, умножая объем комнаты на 40 Вт. Для определения количества секций это значение необходимо разделить на мощность одной секции по паспорту.
Комната с шириной 3,5 метра и длиной 4 метра, с высотой потолков 3,5 м. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций радиаторов отопления.
- Находим площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м 2 .
- Находим объем комнаты, умножив площадь на высоту потолков: 14·3,5 = 49 м 3 .
- Находим общую мощность радиатора отопления: 49·40 = 1960 Вт.
- Находим количество секций: 1960/160 = 12,25. Округляем в большую сторону и получаем 13 секций.
Также можно воспользоваться таблицей:
Как и в предыдущем случае, для угловой комнаты этот показатель нужно умножить на 1,2. Также необходимо увеличить количество секций в случае, если помещение имеет один из следующих факторов:
- Находится в панельном или плохо утепленном доме;
- Находится на первом или последнем этаже;
- Имеет больше одного окна;
- Расположена рядом с неотапливаемыми помещениями.
В этом случае полученное значение необходимо умножить на коэффициент 1,1 за каждый из факторов.
Угловая комната с шириной 3,5 метра и длиной 4 метра, с высотой потолков 3,5 м. Расположена в панельном доме, на первом этаже, имеет два окна. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций радиаторов отопления.
- Находим площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м 2 .
- Находим объем комнаты, умножив площадь на высоту потолков: 14·3,5 = 49 м 3 .
- Находим общую мощность радиатора отопления: 49·40 = 1960 Вт.
- Находим количество секций: 1960/160 = 12,25. Округляем в большую сторону и получаем 13 секций.
- Умножаем полученное количество на коэффициенты:
Угловая комната – коэффициент 1,2;
Панельный дом – коэффициент 1,1;
Два окна – коэффициент 1,1;
Первый этаж – коэффициент 1,1.
Таким образом, получаем: 13·1,2·1,1·1,1·1,1 = 20,76 секций. Округляем их до большего целого числа – 21 секция радиаторов отопления.
При расчетах следует иметь в виду, что различные типы радиаторов отопления имеют разную тепловую мощность. При выборе количества секций радиатора отопления необходимо использовать именно те значения, которые соответствуют выбранному типу батарей .
Для того чтобы теплоотдача от радиаторов была максимальной, необходимо устанавливать их в соответствии с рекомендациями производителя, соблюдая все оговоренные в паспорте расстояния. Это способствует лучшему распределению конвективных потоков и уменьшает потери тепла.
- Расход дизельного котла отопления
- Биметаллические радиаторы отопления
- Как сделать расчет тепла на отопление дома
- Расчет арматуры для фундамента
Расчёт радиаторов отопления на квадратный метр
Несмотря на разнообразие рынка отопительных систем, радиаторы всегда остаются в тренде. Однако владельцы отопительного оборудования часто допускают ошибки в его эксплуатации. Самая распространенная является несоответствие теплоотдачи батареи с площадью помещения. Самым простым способом расчёта батареи является 100 Вт на 1 м2. Зная площадь комнаты, умножьте ее на 100.
Если радиатор многосекционный, то воспользуйтесь формулой: N = Q/ Qус, где N это количества секции, а Qус – мощность каждой секции по отдельности. В случае, когда высота потолков превышает 2,7 м., воспользуйтесь расчетом по объему. Для более точной информации теплоотдачи можно воспользоваться коэффициентами:
- Количество внешних стен (Кф. 1.1, 1.2);
- Направленность комнаты на стороны света (Кф. 1.1, если на север и восток);
- Коэффициент утепления стен (0.85, 1, 1.27);
- Климатические условия (-35° — Кф. 1.5, -25°- Кф. 1.3, -15°- Кф. 1.1, -10° — Кф 0.7);
- Высота потолков (Кф. От 1 до 1.2);
- Этаж квартиры (Кф. От 1 до 0.8);
Тип оконной рамы (из дерева -1.27, однослойный стеклопакет – 1, двойной стеклопакет – 0.85);
Q = S × 100 ×… (значение коэффициента)
Корректировка результатов
Для того чтобы получить более точный расчет нужно учесть как можно больше факторов, которые уменьшают или увеличивают потери тепла. Это то, из чего с деланы стены и как хорошо они утеплены, насколько большие окна, и какое на них остекление, сколько стен в комнате выходит на улицу и т.п. Для этого существуют коэффициенты, на которые нужно умножить найденные значения теплопотерь помещения.
Количество радиаторов зависит от величины потерь тепла
На окна приходится от 15% до 35% потерь тепла. Конкретная цифра зависит от размеров окна и от того, насколько хорошо оно утеплено. Потому имеются два соответствующих коэффициента:
- соотношение площади окна к площади пола:
- 10% — 0,8
- 20% — 0,9
- 30% — 1,0
- 40% — 1,1
- 50% — 1,2
- остекление:
- трехкамерный стеклопакет или аргон в двухкамерном стеклопакете — 0,85
- обычный двухкамерный стеклопакет — 1,0
- обычные двойные рамы — 1,27.
Стены и кровля
Для учета потерь важен материал стен, степень теплоизоляции, количество стен, выходящих на улицу. Вот коэффициенты для этих факторов.
- кирпичные стены толщиной в два кирпича считаются нормой — 1,0
- недостаточная (отсутствует) — 1,27
- хорошая — 0,8
Наличие наружных стен:
- внутреннее помещение — без потерь, коэффициент 1,0
- одна — 1,1
- две — 1,2
- три — 1,3
На величину теплопотерь оказывает влияние отапливаемое или нет помещение находится сверху. Если сверху обитаемое отапливаемое помещение (второй этаж дома, другая квартира и т.п.), коэффициент уменьшающий — 0,7, если отапливаемый чердак — 0,9. Принято считать, что неотапливаемый чердак никак не влияет на температуру в и (коэффициент 1,0).
Нужно учесть особенности помещений и климата чтобы правильно рассчитать количество секций радиатора
Если расчет проводили по площади, а высота потолков нестандартная (за стандарт принимают высоту 2,7м), то используют пропорциональное увеличение/уменьшение при помощи коэффициента. Считается он легко. Для этого реальную высоту потолков в помещении делите на стандарт 2,7м. Получаете искомый коэффициент.
Посчитаем для примера: пусть высота потолков 3,0м. Получаем: 3,0м/2,7м=1,1. Значит количество секций радиатора, которое рассчитали по площади для данного помещения нужно умножить на 1,1.
Все эти нормы и коэффициенты определялись для квартир. Чтобы учесть теплопотери дома через кровлю и подвал/фундамент, нужно увеличить результат на 50%, то есть коэффициент для частного дома 1,5.
Климатические факторы
Можно внести корректировки в зависимости от средних температур зимой:
Внеся все требуемые корректировки, получите более точное количество требуемых на обогрев комнаты радиаторов с учетом параметров помещений. Но это еще не все критерии, которые оказывают влияние на мощность теплового излучения. Есть еще технические тонкости, о которых расскажем ниже.
Как рассчитать количество секций радиаторов
Для расчета количества радиаторов существует несколько методик, но суть их одна: узнать максимальные теплопотери помещения, а затем рассчитать количество отопительных приборов, необходимое для их компенсации.
Методы расчета есть разные. Самые простые дают приблизительные результаты. Тем не менее, их можно использовать, если помещения стандартные или применить коэффициенты, которые позволяют учесть имеющиеся «нестандартные» условия каждого конкретного помещения (угловая комната, выход на балкон, окно во всю стену и т.п.). Есть более сложный расчет по формулам. Но по сути это те же коэффициенты, только собранные в одну формулу.
Есть еще один метод. Он определяет фактические потери. Специальное устройство — тепловизор — определяет реальные потери тепла. И на основании этих данных рассчитывают сколько нужно радиаторов для их компенсации. Чем еще хорош этот метод, так это тем, что на снимке тепловизора точно видно, где тепло уходит активнее всего. Это может быть брак в работе или в строительных материалах, трещина и т.д. Так что заодно можно выправить положение.
Расчет радиаторов зависит от потерь тепла помещением и номинальной тепловой мощности секций
