Разводка водопровода в частном доме - схемы и порядок монтажа

Полотенцесушитель

Полотенцесушитель выполняет в ванной или совмещенном санузле две задачи:

Собственно сушит повешенные на него полотенца и белье;
Обеспечивает обогрев помещения. Согласно действующим СНиП, норма температуры в ванной — 25 градусов.

В домах постройки 70-х и более ранних годов прошлого века полотенцесушители подключались в разрыв между стояком и подводкой ГВС. Соответственно, они могут нагреваться только во время разбора горячей воды в вашей квартире.

Сушилка установлена в разрыв подводки ГВС

Можно ли радикально изменить ситуацию?

Увы, нельзя. Даже если установить полотенцесушитель в разрыв стояка, он все равно не будет греть круглосуточно: в домах старой постройки не предусмотрена циркуляция воды в системе ГВС. Тупиковая схема подразумевает движение воды во время водоразбора и никак не иначе.

В более новых домах полотенцесушители представляют собой изгиб стояка горячей воды и благодаря ее циркуляции греют круглосуточно. Однако эта схема тоже не оптимальна: она не позволяет отключить нагрев в летнюю жару.

Правильное же подключение сушилки выглядит так: она врезается параллельно стояку (с байпасом между врезками) и снабжается парой отсекающих кранов. Если в ванной станет жарко, вы всегда сможете прикрыть краны, не нарушая циркуляцию в стояке.

Правильное подключение полотенцесушителя: с байпасом и отсекающими шаровыми кранами

Необходимое оборудование

Для обустройства водонапорной системы на даче понадобится:

погружной скважинный насос – его вид и мощность зависит от глубины скважины, необходимого объема воды и характера системы;
трубы ПНД – обычно на 32 мм. Реже требуется труба на 40 мм, если выход составляет 1 ¼”;
скважинный оголовок;
фитинги для стыковки труб;
кабель с влагозащитной оболочкой –для подключения насоса;
термоусадочная муфта для подключения кабеля к насосу;
зажимы для троса из нержавейки;
термофен или газовая горелка;
фильтры – в зависимости от типа скважины и места установки;
накопительный бак, если нужен.

Если используются другие трубы – ПВХ, ППР – потребуются другие соединительные элементы и специальные инструменты для пайки.

Как сделать разводку линии холодной воды

Монтаж холодного водопровода в частном доме начинается с установки коллектора. Этот узел ставят в зоне кухни, если она расположена поблизости от туалета и ванной комнаты. В ином случае коллектор ставят ближе к санитарной зоне. Причем эту работу легко выполнить своими руками – для этого нужно сделать следующее:

Покупаем коллектор, число отводов которого равно количеству источников потребления.
Закрепляем его на стене, используя винтовые хомуты с ножкой-саморезом или кронштейны на корпусе распределителя.
Прокладываем от центрального вентиля водопровода до впускного патрубка коллектора металлопластиковую трубу диаметром ¾ дюйма, используя для сопряжения цанговые фитинги.
Применив те же фитинги, обустраиваем отводы диаметром ½ дюйма от коллектора к точкам потребления, укладывая трубы в зоне плинтуса. Причем между трубой и коллектором следуют установить вентиль, запирающий каждый отвод.
Дотянув отвод под раковину (бачок, поддон или ванну), оформляем вертикальный участок, поднимая трубу над полом на 50 см.
Соединяем трубу и кран (смеситель или бачок) сильфонным или армированным шлангом.

В финале мы монтируем кран на раковину, подключаем слив в канализацию. И повторяем эту операцию со всеми точками потребления. На этом монтаж холодной ветки можно считать завершенным.

Нормативные требования

Какие нормативные документы регламентируют монтаж канализации и водопровода в квартире, и какие требования предъявляются к этим системам?

Требования к внутренним инженерным сетям изложены в СНиП 2.04.01-85, однако при проектировании и монтаже используется актуализированная версия документа — пресловутый свод правил СП 30.13330.2012.

Обложка документа

Вот выдержки из его текста, так или иначе затрагивающие разводку воды и канализации в квартире.

Водопровод

Для разводки питьевой воды можно использовать материалы, имеющие гигиенический сертификат;

Сертификат соответствия санитарно-гигиеническим нормативам

Для горячей воды необходимо использовать трубы с термостойкостью не ниже +75 градусов. Именно до этого значения может подниматься температура в системе ГВС;

Полотенцесушители нужно подключать к стоякам подачи циркуляционной системы ГВС. При этом сушилка должна быть оборудована запорной арматурой и байпасом;
Давление воды в трубах может достигать 6 атмосфер;

Типичное давление на ХВС

Разводка воды в квартире может быть открытой и скрытой. При этом, скрыто нельзя монтировать обслуживаемые соединения труб и арматуры (в том числе резьбовые);
При совместном монтаже канализации и водопровода канализационные трубы прокладываются ниже;
При совместном монтаже водопроводов ГВС и ХВС ниже прокладываются трубы с холодной водой;

Горячие трубы крепятся к стене над холодными

Длинные подводки ГВС из полимерных материалов нужно снабжать компенсаторами (изгибами и скользящими хомутами, исключающими деформацию трубы вследствие удлинения при нагреве);
Трубы, которыми разводится водоснабжение, должны иметь постоянное гидравлическое сопротивление весь период эксплуатации;

Типичное состояние стального водопровода

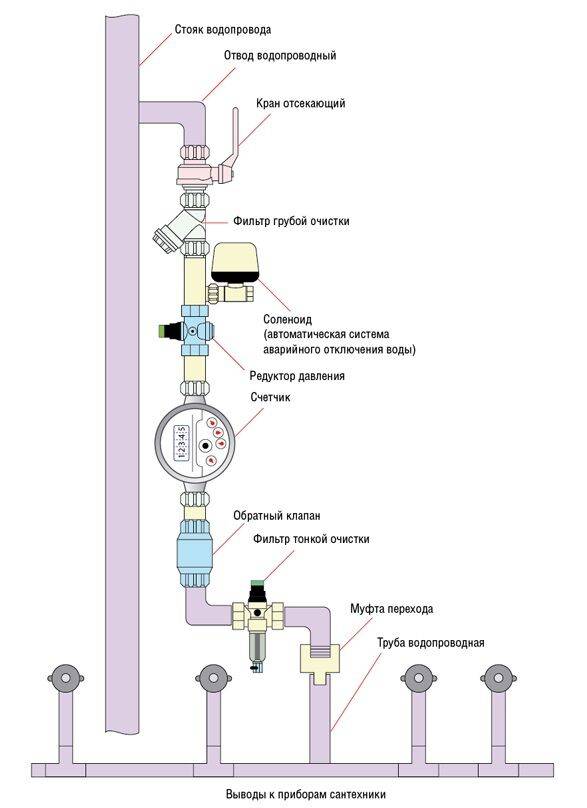

На вводе воды в квартиру должна стоять запорная арматура;

Краны на вводе воды в квартиру

Подводки ХВС и ГВС должны комплектоваться водосчетчиками (они ставятся на вводе в квартиру после кранов);
Перед водосчетчиком должен стоять фильтр (механический или магнитно-механический);
Водосчетчик должен комплектоваться обратным клапаном, установленным до или после него;

Фильтры и обратные клапаны перед счетчиками воды

Стандартный диаметр квартирного счетчика при расходе воды до 10 кубометров в сутки — 15 мм.

Канализация

Канализационные трубы нельзя монтировать с деформацией или натяжением. Для изгибов и поворотов гребенки следует использовать фасонину (уголки, полуотводы и т.д.);
Присоединения к гребенке отводов для подключения сантехнических приборов желательно выполнять косыми уголками и тройниками;

Для подключения ванны использован косой тройник

На ограниченных поворотами участках канализации следует монтировать тройники или ревизии для прочистки засоров (если прочистка невозможна через отводы для подключения сантехнических приборов);
Канализация прокладывается с постоянным уклоном (0,02 для диаметра 100-110 мм и 0,03 для диаметра 50 мм).

Оптимальные для разных диаметров значения уклона

Разновидности систем водоснабжения для дачи

Вода на даче требуется для самых разных нужд:

поливка огорода и сада;
гигиенические процедуры – душ после работы;
подача питьевой воды, если в доме живут хотя бы 1 сезон;
подача чистой и технической воды для обслуживания мойки, душа, унитаза.

На выбор системы водоснабжения влияет необходимый объем воды и срок проживания на даче.

Какой у вас на даче водопровод?

Круглогодичный полноценный
33.33%

Летний стационарный
33.33%

Разборный
33.33%

Проголосовало: 3

Летняя система

Если на даче проживают только в теплое время года, можно установить облегченный летний вариант водопровода. Такая система проще в обслуживании, может быть разборной и не требует специального обслуживания.

Особенности летнего водопровода:

Трубы укладывают неглубоко – не более чем на 0,7–0,8 м в глубину. Соответственно, не нужно рыть глубокие траншеи и нанимать для этого бригаду рабочих.
Так как пользоваться водопроводом будут только летом, не нужно утеплять трубы. Это позволяет сэкономить на теплоизоляции.
Если установлена стационарная система, нужно продумать механизм слива. Если разборная, слив производится автоматически во время демонтажа.
При сборке стационарного водопровода используется коллектор. Разборный водопровод собирается самым примитивным образом – последовательно, от потребителя к потребителю.
Для обслуживания летнего варианта не нужен мощный насос. Достаточно простого погружного или поверхностного. Можно обойтись и без накопительного бака.

Круглогодичная

Всесезонная система сложнее в установке и дороже, так как должна функционировать и в холодное время года.

Главное отличие такой системы – необходимость в утеплении. Тепло изолируют не только трубы в земле, но и насос, а порой даже и колодец. Если речь идет о средних широтах, хорошее утепление может облегчить и установку. При этом допускается укладывать трубы на глубину до 30–50 см.
В стандартной схеме трубы монтируют ниже уровня замерзания грунта, не меньше чем на 20 см. Это может быть значительная величина. Траншеи под водопровод придется рыть с помощью специальной техники.
Для подачи воды обязательно используется насос.
Утеплять нужно и канализационные трубы. Нельзя допускать замерзания любой части системы водоснабжения.
Если используются металлические трубы, систему необходимо периодически осматривать и обслуживать, чтобы предупредить электрохимическую коррозию.

Видео описание

Видео-инструкция, как сделать напорное водоснабжение дома и участка через мембранный накопитель:

Нижнее.

Емкость устанавливается на полу или на грунте. Заполняется под действием давления насоса. Для эксплуатации системы также требуется постоянная работа оборудования. Что делает водоснабжение полностью энергозависимым.

Вариант идеален при низкой производительности скважины. Сначала бак закачивается со скоростью, ограниченной параметрами источника, а затем расходуется – по мере потребительских нужд.

Мембранный акваккумулятор.

Это еще один способ водоснабжения из нижнего расположения накопительного бака, когда система не оснащена насосом. Изначально вода набирается в емкость из скважины, а затем поступает и распределяется по внутреннему водопроводу под действием давления, образуемого мембранным аккумулятором.

Как собрать водопровод

Собирая водопровод на даче своими руками нужно определиться, в какие части участка вам нужна разводка. То, что вода должна подаваться в дом, само собой понятно. Но кроме разводки водопровода по дому, нужно для полива провести трубы в ключевые места участка, поставить на них краны. К ним при необходимости подключаете шланг и, перекладывая его с место на место или установив разбрызгиватель, поливаете близлежащие грядки.

Как провести воду в дом, читайте тут, а как должна быть сделана разводка водопровода на дачном участке своими руками поговорим дальше. Удобнее всего нарисовать план в масштабе. Если грядки у вас уже есть, вы легко определите, куда нужно доставить воду. Точек водоразбора лучше делать несколько: длинные шланги неудобно и тяжело таскать, а имея возможность подключить несколько одновременно, с поливом справитесь быстрее.

Кран в системе должен стоять на выходе из дома и перед первым разветвлением

При составлении схемы не забудьте о необходимости установки кранов на магистрали: срезу после отвода еще в доме, и потом, на участке, перед первым ответвлением. Желательна установка кранов и дальше на магистрали: так можно будет в случае проблем отключить аварийный участок.

Даже если оборудоваться будет летний водопровод, вам необходимо будет слить воду из труб, чтобы при замерзании она не разорвала их. Для этого нужен в самой низкой точке сливной кран. Вот тогда можно будет закрыть кран в доме, и слить вся воду, обезопасив водопровод от повреждений в зимнее время. Это не обязательно делать, если трубы дачный водопровод смонтирован из полиэтиленовых труб (ПНД).

После прорисовки схемы, считаете метраж труб, рисуете и считаете какие фитинги нужны — тройники, уголки, краны, муфты, переходники и т.д.

Чтобы правильно рассчитать материал и сделать правильно разводку водопровода на даче своими руками, нарисуйте сначала план, где можно будет посчитать метраж и количество фитингов

Затем нужно определиться с режимом использования. Есть два варианта: летний и зимний водопровод. Отличаются они глубиной, на которую закапывают трубы. Если дача у вас всесезонная, то в саму дачу прокладывать придется утепленный водопровод или закапывать его ниже глубины промерзания. Для разводке труб полива на даче рациональнее использовать летний вариант водопровода. Зимний вам нужен будет только если у вас будет оборудована теплица. Тогда участок водопровода до теплицы нужно будет оборудовать по-серьезному: рыть хорошую канаву и укладывать утепленные трубы.

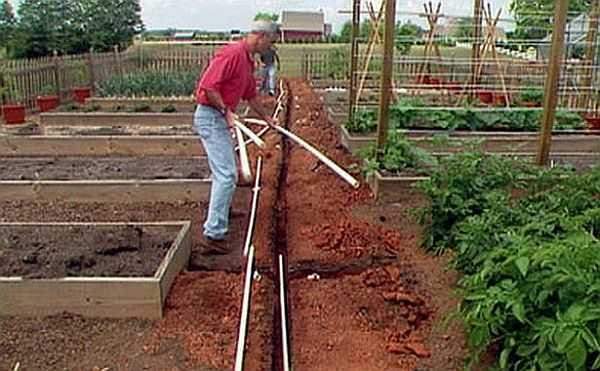

Летний водопровод на даче

В зависимости от того, какие трубы вы будете использовать, их можно оставить вверху, а можно уложить в неглубокие канавы. Монтаж дачного водопровода под землей займет больше времени, но он более надежен.

Поверхностная разводка водопровода для полива на даче своими руками делается быстро, но лежащие на поверхности трубы можно повредить

Определившись с тем, нужны ли вам траншеи или нет, и выкопав их, если выбрали подземный вариант, трубы растягивают и раскладывают по участку. Так еще раз проверяется правильность проведенных подсчетов. Потом собираете систему. Заключительный этап — тестирование — включаете насос и проверяете качество стыков.

Перед началом монтажа водопровода на дачном участке трубы раскладывают в нужных местах

Зимний водопровод отличается от летного тем, что участки, которые будут эксплуатироваться и в холодное время года, должны быть гарантированно защищены от промерзания. Их можно уложить в траншеи ниже глубины промерзания, и/или утеплить, и/или греть при помощи нагревательных кабелей.

Об организации автополива прочесть можно тут.

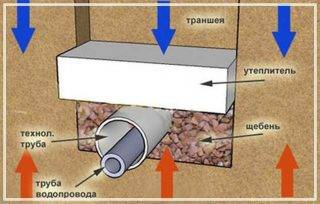

Прокладка внешнего трубопровода

Чтобы знать, как правильно провести водопровод в дом, нужно подобрать подходящие трубы. Снаружи чаще всего используют пластиковые или металлопластиковые трубы. Последний вариант отличается повышенной прочностью, но сравнительно низкой гибкостью. Иногда используются оцинкованные изделия, и уж совсем редко наружный трубопровод прокладывается с использованием простых стальных труб, не имеющих никакой защиты от внешних факторов.

Укладывать трубы нужно на глубине, которая будет хотя бы на 0,5 метра ниже, чем уровень промерзания грунта в данном регионе. Если такой возможности нет, тогда трубопровод придется утеплять наиболее подходящим способом. Соединение труб осуществляется при помощи цанговых фитингов, без каких-либо уплотнителей. Количество соединений желательно делать минимальным, чтобы повысить ремонтопригодность системы.

Технология монтажа наружного трубопровода выглядит так:

В первую очередь нужно подготовить траншею требуемой глубины;
На дне траншеи формируется плотная песчаная подушка;
Отрезок трубопровода, расположенный выше глубины промерзания грунта (возле входа в дом), в обязательном порядке утепляется;
Труба укладывается и засыпается чистым песком.

Обустраиваемая своими руками схема водопровода в частном доме может дополняться летним водопроводным контуром, который будет использоваться только в теплое время года. Такие трубопроводы можно укладывать даже по земле (но только в том случае, если материал труб можно прокладывать под открытыми солнечными лучами). Если же они углубляются, то нужно оставить возможность для слива системы, чтобы перед зимой ее можно было опустошить.

Выбор схемы разводки

Существует два способа подведения воды к точкам потребления, и выбор схемы разводки водопровода в частном доме своими руками зависит от параметров системы, а также от интенсивности водопотребления (постоянное или периодическое проживание, количество жильцов и пр.).

Последовательное соединение

Такое соединение также называют тройниковым. Кран, душ и другие точки подключаются последовательно. Такой способ требует использования меньшего количества материалов (труб, фитингов и др.), поэтому является более дешевым.

Недостатком последовательного соединения при разводке водопровода является вероятность снижения напорного давления в наиболее удаленных точках при единовременном использовании нескольких точек водозабора.

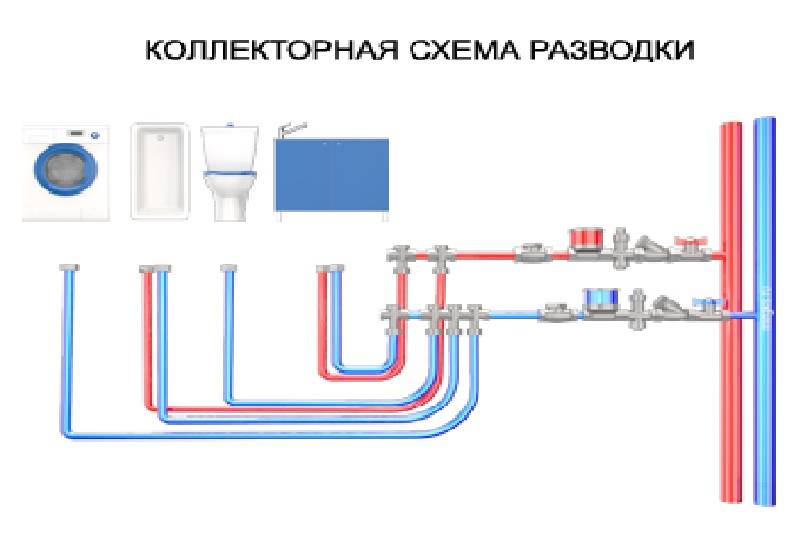

Коллекторное соединение

Коллекторное (или параллельное) соединение представляет собой организацию коллектора (или двух коллекторов – горячего и холодного водоснабжения), к которому подсоединяются линии, ведущие к каждой водозаборной точке. Для реализации подобной схемы потребуется большее количество труб, однако ее принцип работы позволяет обеспечить стабильное давление.

Тройниковая и коллекторная схемы разводки воды в доме

Есть и дополнительные нюансы при выборе принципа подачи воды. Монтаж водопровода в частном доме своими руками может выполняться двумя способами:

«Глухие» линии, заканчивающиеся тупиком (заглушкой). Такая схема разводки водопровода в доме более экономична, однако при подаче горячей воды она может создавать некоторые неудобства – при открывании крана необходимо выждать определенное время, пока жидкость дойдет до заглушки, и только после этого в кране появится горячая вода.
Циркуляционные замкнутые линии практичнее и удобнее, однако, для реализации такого проекта потребуется не только большее количество труб, но и специальный циркуляционный насос.

Специалисты признают наиболее рациональным комбинированный вариант, в котором «глухая» разводка холодной воды сочетается с циркуляционной линией горячего водоснабжения.

ГВС

Какие приборы можно использовать для нагрева воды?

Изображение	Описание
Подключение двухконтурного котла	Двухконтурный газовый котел или газовая колонка привлекают дешевизной производимой ими тепловой энергии: ее киловатт-час обходится всего в 50-70 копеек. Недостаток решения — в сравнительно низкой точности регулировки температуры воды у младших моделей. Кроме того, магистральный газ есть далеко не везде.

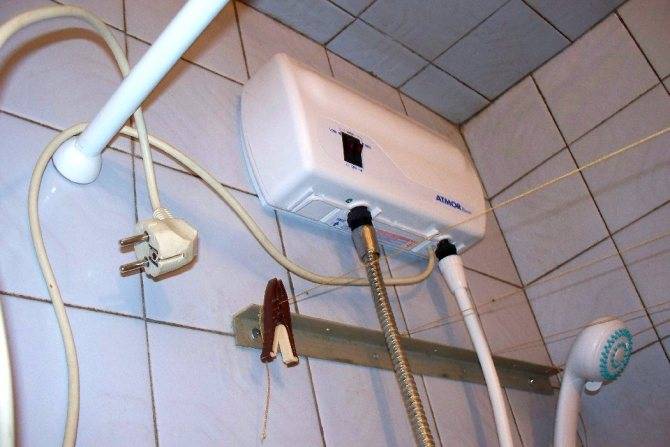

Проточный нагреватель подключен к смесителю вместо лейки душа	Проточный электрический нагреватель компактен, более чем недорог, но создает значительную нагрузку на проводку: даже младшие модели потребляют не меньше 3,5 кВт.
Подключение электробойлера	Электрический бойлер обеспечивает стабильную температуру горячей воды при умеренной потребляемой мощности (от 1 до 3 кВт). Его главный недостаток — теплопотери через изоляцию бака: даже в отсутствие расхода воды 2-3 киловатт-часа электроэнергии в сутки уходят только на поддержание ее стабильной температуры.
Косвенник можно подключить к котлу любого типа	Бойлер косвенного нагрева — наиболее универсальное решение. Он может использоваться с любым отопительным котлом. Его теплообменник подключается параллельно отопительному контуру.
Самодельный коллектор на крыше дома	Солнечные коллекторы пользуются спросом, прежде всего, в теплых и солнечных регионах страны. За сутки коллектор площадью 2 квадратных метра может вырабатывать до 10кВт·ч абсолютно бесплатного тепла.

Правила монтажа

Напоследок — несколько слов о том, как правильно монтируются канализация и водоснабжение дома:

Водопровод ГВС всегда прокладывается над трубами холодной воды. Иначе восходящий от труб горячего водоснабжения поток теплого воздуха станет подогревать воду в системе ХВС;
Длинные прямые участки полипропиленовых водопроводов в системе горячего водоснабжения снабжаются П-образными или кольцевыми изгибами — компенсаторами. Хомуты вблизи компенсаторов должны допускать свободное скольжение труб. Эти меры помогут вам избежать деформации подводок и розливов при нагреве;

Устройство компенсатора на полипропиленовом водопроводе ГВС

Диаметр канализации в направлении движения стоков может только увеличиваться. Уменьшение диаметра станет причиной постоянных засоров;
Канализация монтируется с постоянным по всей длине горизонтальной ветки уклоном в 3-3,5 см на погонный метр при диаметре трубы 50 мм и 2 см на погонный метр при диаметре 110 мм. Контруклоны — под строгим запретом: в них станут оседать жир и взвеси, которые со временем опять-таки приведут в засорам;

Участок канализационной гребенки смонтирован с отрицательным уклоном. Засоры гарантированы

Пластиковую канализацию нужно крепить с шагом не больше 10 диаметров. Закрепленные с большим шагом трубы со временем провиснут, образовав участки с отрицательным уклоном;
Для крепления канализационных труб к ровным стенам используйте пластиковые клипсы, к имеющим значительные неровности — регулируемые хомуты;
Соединения сифонов с канализацией герметизируются манжетами или любым уплотнительным материалом. В противном случае запахи канализации станут проникать в жилые помещения;

Герметизация соединений сантехнических приборов с канализацией

Канализации с септиком абсолютно необходима вентиляция. Фановая труба выводится из верхней точки системы канализации через кровлю или, реже, через фронтон дома.

На фото — фановые трубы с дефлекторами для увеличения тяги

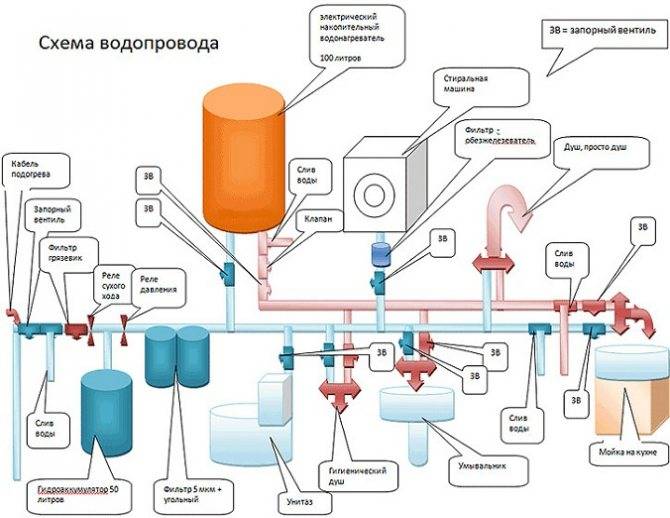

Как разработать схему водопровода

Чтобы все в итоге получилось правильно, перед монтажом водопровода необходимо тщательно проработать схему его укладки на улице и разводки в коттедже. Если данный проект будет сделан грамотно, то это позволит избежать множества проблем при монтажных работах и последующей эксплуатации собранной системы подачи воды.

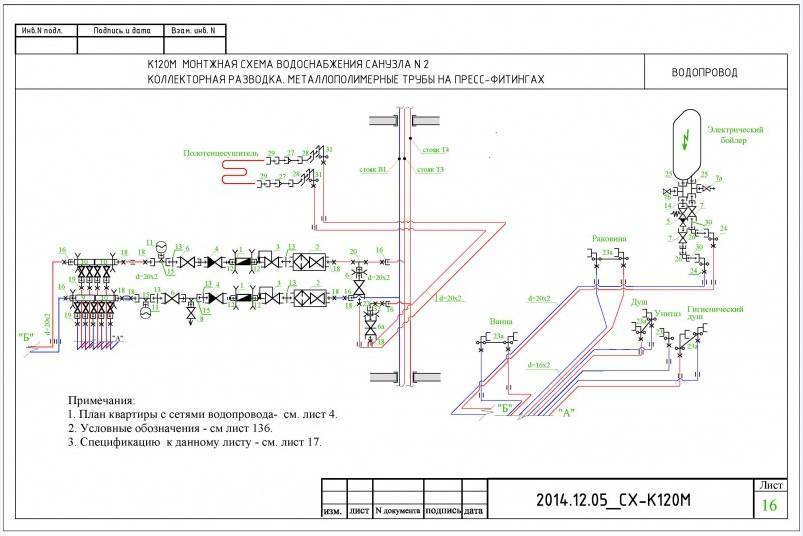

Схема водоснабжения частного дома

При разработке подобной схемы водопровода просчитывается:

количество точек водоподачи в доме;
необходимость и число коллекторов;
мощность насосов и емкость водонагревателя;
размеры труб;
характеристики запорной арматуры.

Плюс выбирается вариант разводки труб (коллекторная либо последовательная) и места размещения всех элементов водопровода в частном доме. Ту же электропроводку в квартире или систему вентиляции смонтировать на первый взгляд легче. Однако свои нюансы есть и там, и там. И при малейших ошибках проблем во всех случаях будет немало.

Система фильтрации воды

Перед тем, как подобрать способ очистки воды, нужно проанализировать ее состав. В воде могут содержаться самые разные примеси, и результаты анализа позволят подобрать оптимальный вариант очистительных сооружений.

В зависимости от состава воды, могут использоваться следующие виды фильтров:

Для воды с большим содержанием ржавчины обычно используются сменные картриджи для фильтров (такие фильтры, помимо ржавчины, также справляются с запахом сероводорода и марганцем);
Если в воде содержится фтор, то для его устранения лучше всего воспользоваться реверсивно-осмотическим фильтром, который устанавливается на кухне, где требования к качеству воды наиболее высоки;
При необходимости уменьшения жесткости воды, используются фильтры, обеспечивающие ее смягчение;
Систему водоснабжения, подключенную к колодцу, рекомендуется оборудовать ультрафиолетовым обеззараживателем;
Чтобы степень очистки была максимальной, можно воспользоваться станцией водоподготовки, которая устраняет большую часть загрязнений из воды.

Распространенные ошибки при монтаже

Перед тем как сделать разводку воды в стенах помещения или в напольных покрытиях, следует продумать схему теплоизоляции. Проходящая по трубам вода охлаждается, отдавая тепло материалам стен дома и увеличивая нагрузку на автономные нагреватели. Металлические магистрали, лишенные изоляционного слоя, покрываются слоем конденсата, который вызывает коррозию. Капли воды впитываются в материал стен, вызывая появление плесени или грибка.

В процессе эксплуатации пластиковые трубы расширяются. При укладке магистралей в каналы, выполненные в стенах, предусматривается запас пространства. На внешнюю часть трубы надевается чехол из синтепона. Если труба уложена в паз без зазора и замазана цементом, то при нагреве поверхность стены трескается, что приводит к осыпанию плитки или порче лакокрасочного покрытия.

В процессе монтажных работ необходимо закрывать торцевые кромки труб для защиты от посторонних предметов. Перед пайкой или сваркой рекомендуется проверить внутреннюю часть трубы на наличие посторонних предметов. При попадании грязи происходит закупоривание линии водоснабжения или засорение водоразборного оборудования. Для удаления засоров придется разбирать часть водопровода или ремонтировать краны или радиаторы нагревательных установок.

Пайка пластиковых труб выполняется специальной индукционной установкой. С поверхности соединяемых элементов удаляются следы грязи и масла, не допускается попадание в соединение воды. Посторонние предметы или жидкость, попавшие в сварной шов, ухудшают прочность соединения. Если трубы проводятся через перекрытие между этажами, то в плитах сверлятся индивидуальные отверстия. Протягивать трубопроводы пучком через единый канал не рекомендуется, поскольку происходит ухудшение условий работы водопроводных магистралей.

В конструкции магистралей предусматриваются запорные вентили, расположенные перед водоразборным устройством или на выходе из коллектора. Рычаги и барашки вентилей должны располагаться на расстоянии друг от друга, обеспечивая возможность поворота.

Дополнительное оборудование для водопровода

Стандартное автономное водоснабжение включает в себя следующее оборудование:

Насосы и насосное водоподъемное оборудование различных типов.
Трубопроводы с фитингами, смесителями и кранами.
Оборудование для контроля и поддержания необходимого уровня давления воды в системе
Оборудование для очистки воды.
Электрическая часть системы водоснабжения:
- защитная автоматика,
проводка,
распределительные щиты.

Очень часто для водоснабжения дома или земельного участка используется насосная станция.

Обычно, если колодец или скважина неглубокие – до 8 м, или при сравнительно небольшом потреблении воды.

Насосная станция также состоит из элементов, которые относятся и к автономному водоснабжению. Это:

Насосы разных моделей и типов.
Накопительные резервуары с разным объемом и разной конфигурации.
Гидроаккумуляторы с мембраной.
Электрические бойлеры, ТЭНы, водонагреватели и т.д.

Насосная станция

Чтобы подключить частный загородный дом к водопроводу, используется насосная станция, предназначенная для закачки воды из колодца или скважины в систему водопровода или в резервуар.

Насосная станция представляет собой комплекс насосного оборудования, автоматизированный и позволяющий создавать требуемое давление в водопроводной системе с обозначенным расходом воды.

Насосная станция должна находиться как можно ближе к точкам потребления воды – в самом доме, в подвальном или цокольном этаже, в отдельном помещении, но обязательно в отапливаемом, чтобы вода не замерзала даже в сильные морозы.

Подключение насосной станции

От источника воды к насосной станции должна подходить труба, заканчивающаяся фитингом (латунь или бронза) с переходником диаметром 32 мм.

К фитингу подключается тройник и сливной кран, которым можно перекрывать подачу воды при ремонте или аварии водопровода.Подсоединяется обратный клапан.

Для поворота трубы нужно использовать уголок 90°. Лучше всего соединения водопровода делать быстрым подключением, которое называется «американка»:

Подключается шаровый кран на подачу воды.
Подключается фильтр грубой очистки (с металлической сеткой).
Насосная станция должна иметь демпферный бак и реле давления.
Но если насос установлен в скважине или колодце, а все оборудование находится в помещении, то реле давления нужно подключать сверху трубы, а гидроаккумулятор или демпферный бак – снизу.
Подключается датчик «сухого хода» насоса.
Дальше подключается фильтр тонкой очистки воды и осуществляется переход на трубы 25 мм.

Теперь нужно проверить работу станции – запустить насос. Если откачки нет, проверьте правильность соединений или гидроаккумулятор на предмет перекачки.
