Системы приточно-вытяжной вентиляции с рекуперацией и рециркуляцией тепла

Применение схемы движения воздушных масс с канальным кондиционером

Данная схема рециркуляции и сам принцип функционирования вентиляционной системы используется в связной цепи фанкойл и чиллер.

Фанкойл — это внутренний блок кондиционера, который по совместительству занимает место активной батареи и содержит в себе следующие компоненты:

  • дренаж для выполнения слива конденсата в теплое время года в канализационную систему;
  • теплообменник;
  • фильтр;
  • вентилятор.

С учетом периода года чиллер осуществляет охлаждение или нагрев воды в центральной магистрали по снабжению тепла. К примеру, в летний сезон на теплообменник фанкойла совершается подача холодной воды (ее температура составляет +12 градусов), а вот в зимнее время подается горячая вода (ее температура составляет +60 градусов).

Вентилятор, размещенный в фанкойле, осуществляет рециркуляцию воздуха в помещении, где непосредственно размещен и фанкойл, выполняя его нагрев или охлаждение с возможностью добавления чистых воздушных масс от центральной системы воздуховодов.

Таким образом, осуществляется воздушное отопление в холодные сезоны года и кондиционирование в теплые сезоны в комнатах с большими площадями. Довольно часто такую вентиляционную схему можно увидеть в больших супермаркетах, где присутствует значительное количество отделений.

С учетом того, где размещена такая система вентиляции, в квартире или супермаркете можно настроить подходящую для посетителей или жителей температуру. Это возможно благодаря тому, что фанкойл оснащен блоком управления для сохранения изначально заданной температуры воздуха в квартире или производственном предприятии, применяя разнообразную скорость вращения вентилятора.

Фанкойл оснащен блоком управления для сохранения изначально заданной температуры воздуха в квартире или производственном предприятии, что позволяет выстраивать постоянную комфортную температуру

Особенности системы рециркуляции воздуха ВАЗ-2110

При нажатии на клавишу рециркуляции срабатывает клапан электропневматического типа, который выдвигает расположенную в районе впускного трубопровода заслонку, тем самым блокируя поступление в систему охлаждения наружного воздуха. Как и система кондиционирования, рециркуляция работает только при заведённом моторе. Слаженное функционирование клапана рециркуляции ВАЗ-2110 и заслонки обеспечит работу режима циркуляции, пока включён вентилятор, при этом контур воздушного потока будет ограничен воздуховодом печки.

Как определить, присутствует ли в конкретном автомобиле данный режим?

Как правило, кнопка рециркуляции в семействе ВАЗ-2110 присутствует практически всегда. Вторым необходимым условием наличия СР является присутствие фишки: при включении зажигания и клавиши рециркуляции на фишку должно подаваться напряжение, что можно проверить с помощью тестера. Нужно также проверить, установлен ли в машине электропневматический клапан, закрывающий заслонку. Если нет – режим рециркуляции отсутствует, а чтобы не допустить попадания в салон выхлопных газов и пыли, следует выключить вентилятор. При этом нагнетания внешнего воздуха внутрь ВАЗ-2110 не происходит, но некоторое его количество всё же будет попадать в салон самотёком. Использование же режима рециркуляции гарантирует более качественную защиту.

Критерии выбора

Если принято решение установить вытяжку без трубы, чтобы самостоятельно без затруднений закрепить ее, то на предварительном этапе следует определиться, какой ее тип предпочтительнее.

  1. Плоские вытяжки могут быть вертикальной и горизонтальной ориентации.
  2. Стильно выглядят модели хромированные, а также выполненные из алюминия или стекла.
  3. Встраиваемые виды вытяжки монтируются в шкафу верхнего яруса гарнитура или в нише за декоративной фасадной панелью.
  4. Телескопическая разновидность встраиваемой вытяжки в нерабочем состоянии скрыта в шкафу, а выдвигается только при появлении в ней надобности.

Обращается внимание на ряд характеристик вытяжки для кухни без отвода, некоторые параметры которой подбираются с учетом особенностей помещения и габаритов варочной панели

  • Ширина вытяжки не должна быть меньше размеров плиты.
  • Средний показатель мощности с обязательным резервным запасом можно рассчитать, учитывая двенадцатикратный оборот воздухообмена. Для этого объем помещения умножается на двенадцать.
  • Чтобы не страдать от назойливого шума работающей вытяжки, необходимо понимать, что его интенсивность прямо пропорционально зависит от мощности. Поэтому в небольшое помещение не стоит стремиться поставить чрезмерно мощный прибор. Узнать все параметры можно у консультанта в магазине или при внимательном изучении инструкции. Допустимый уровень шумового фона ≈ 40 дБ.

Наиболее функциональными являются вытяжки без воздуховода, имеющие подсветку и оборудованные переключателем скоростей. Более престижные и дорогие изделия отличаются элегантным дисплеем, отражающим режим производительности. В них также устанавливаются встроенные часы, датчики автоматического отключения, таймер.

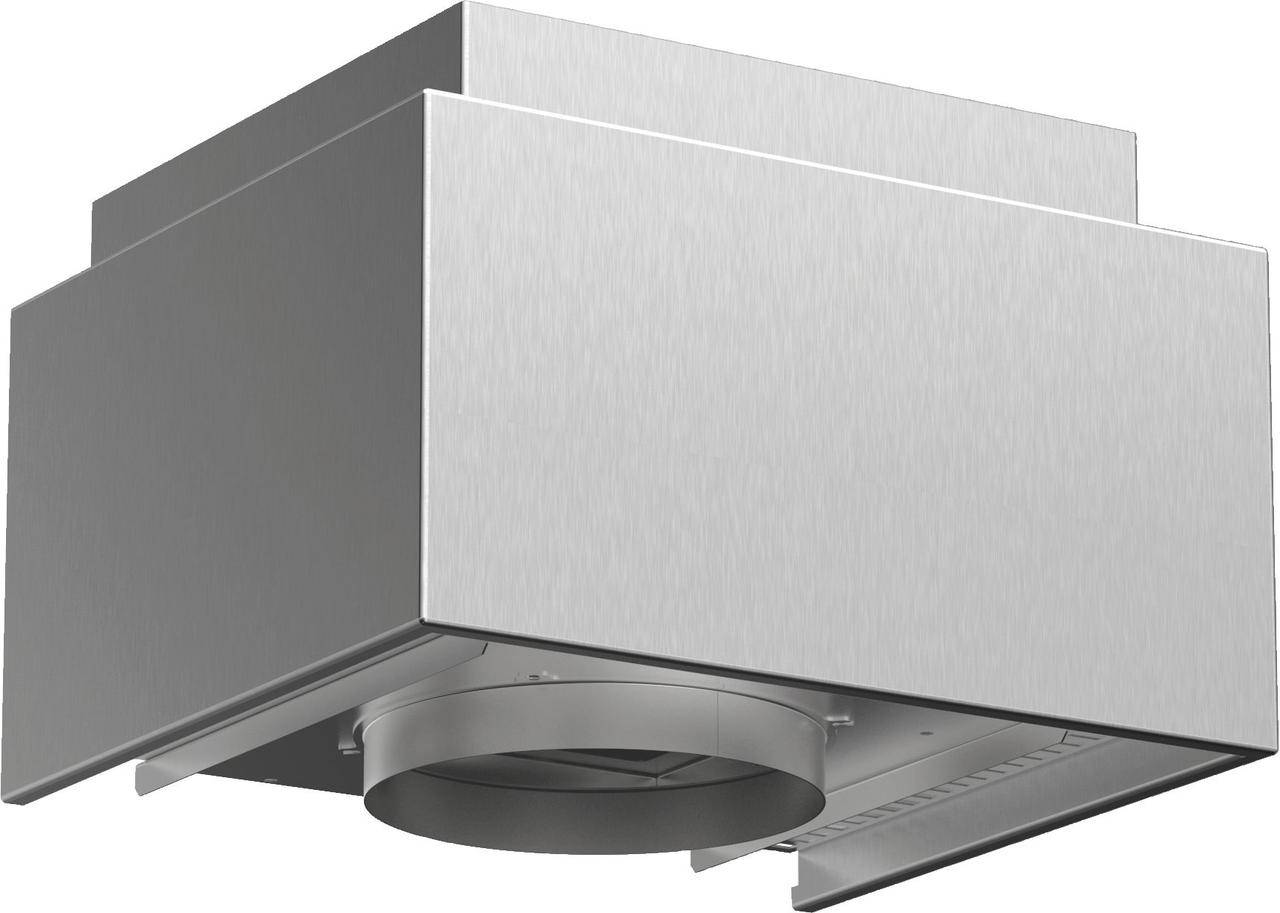

Как работает рециркуляционная вытяжка

Вытяжка рециркуляционного типа работает по замкнутому циклу. По сути, вытяжным устройством назвать ее можно только условно, поскольку воздух из помещения она не выводит, а только очищает и возвращает назад. Загрязненный воздух попадает внутрь корпуса устройства под воздействием тяги, создаваемой лопастями вентилятора, совершающего вращение в плоскости горизонтальной к поверхности кухонной плитой.

Двигаясь по заданной траектории, воздушная масса сталкивается с фильтром грубой очистки. Пройдя через него, она оставляет на его тонкосетчатой поверхности жировые включения, частички сажи и пыли.

Вытяжка такого типа выручит, когда вентиляционная система дома не работает в полную силу или вентканалы засорились настолько, что тяга в них полностью отсутствует

Далее воздушный поток под воздействием давления проходит через фильтр тонкой очистки, где избавляется от запахов и остатков мельчайших части, затем возвращается в комнату. Этот фильтр представляет собой обыкновенный картридж, наполнителем которого является гранулированный уголь. Угольный фильтр — изделие одноразовое, поэтому по мере загрязнения, он подлежит замене.

Поскольку этот тип вытяжки не взаимодействует с вентиляционной системой, дизайнерами разработаны телескопические вытяжки. При работе они создают мощную боковую тягу, за счет которой всасываются все грязные воздушные массы. Как только потребность в этом отпадает, устройство прячется в столешнице. Такое решение не только оригинально, но и очень удобно.

Принцип работы

Как видно из названия, вытяжная вентиляция с механическим побуждением создает циркуляцию воздушных масс при помощи дополнительных приспособлений. К ним относятся вентиляторы и вытяжки, увеличивающие эффективность приточной системы. По типу искусственная вентиляция бывает канальной и бесканальной. К последнему варианту можно отнести оснащенные нагнетательными вентиляторами форточки, использование механической вытяжки в ванной, туалете или кухне, а также моноблоки.

Механическая система вентиляции характеризуется следующими преимуществами:

  • может работать в любое время года, вне зависимости от температуры воздуха и давления на улице;
  • приточная система может состоять всего лишь из одного отверстия в стене;
  • вы легко можете регулировать температуру воздушных потоков, их скорость и другие важные параметры.

Если же говорить о недостатках вентиляции с искусственным побуждением, то они следующие:

  • сложный и затратный по финансам монтаж;
  • расход электроэнергии при работе;
  • необходимость регулярно менять запчасти.

Схема механической вентиляции

Монтаж

При монтаже принудительной системы воздухообмена, необходимо учитывать все нормативы подобных конструкций, а также учитывать особенности помещения, климатической зоны, в которой оно расположено. Вентиляции с механическим побуждением должны успешно решать проблему с неприятными запахами в помещении, избыточной или недостаточной влажностью, потерями тепла и многими другими. Кроме того, при монтаже следует учитывать и другие нюансы.

  • Если вы решили заняться бесканальными системами, то для этого хватит всего одного приточного клапана. Для его организации над батареей необходимо просверлить сквозное отверстие в стене, диаметр которого будет составлять 6-7 см. Угол наклона отверстия должен быть равен примерно 5 градусам и быть направленным в сторону улицы. В данное отверстие необходимо вставить вытяжную трубу, внешнее отверстие которой следует прикрыть решеткой. Внутрь трубы необходимо поместить специальный короб с регулируемым клапаном. При помощи этого клапана вы сможете регулировать интенсивность воздушного потока.
  • В тех случаях, когда обычного клапана не хватает, следует установить приточный вентилятор, который будет улучшать естественный приток воздуха.
  • Если вам нужна канальная механическая вентиляция, то предварительно стоит сделать разводку приточных и вытяжных воздуховодов. Разводку можно легко замаскировать подвесным потолком или другими декоративными элементами.

Система вентиляции очень важна для того, чтобы в помещении было комфортно находиться. Если вам ощутимо недостаточно естественной вентиляции, то стоит заняться организацией принудительной. Выполнять все эти работы стоит еще на этапе проектирования дома, чтобы циркуляция воздуха получилась максимально эффективной и с минимальными затратами.

Рециркуляция с применением заслонок

При применении двух двигателей разрешается использование как приточно-вытяжной системы вентилирования, так и полноценной или частичной вентиляции с рециркуляцией.

Чтобы создать комфортную температуру в здании в зимний период года, нагреватель воздействует на рециркуляционные воздушные массы и нагревает их до заданной температуры воздуха в помещении и температурный режим выравнивается по заранее заданным параметрам. Каждое оборудование обладает своей тепловой емкостью, поэтому объемы подмешиваемых очищенных воздушных масс в различные периоды года могут составлять различное соотношение, все зависит от управления заслонками.

В теплое время года осуществляется точно такой же процесс, но уже производится охлаждение воздушных масс. Единственный момент, который необходимо учитывать — это то, что в теплое время года рециркуляционные воздушные массы обладают более низкой температурой и добавление очищенного воздуха осуществляется с учетом мощности кондиционера.

При создании рециркуляционной системы схема ее монтажа и функционирования должна разрабатываться только специалистами.

Как увеличить поступление воздуха в мотор

Понятно, что при увеличении попадания воздуха в мотор, улучшаются его характеристики мощности. Поэтому некоторые автолюбители думают, как увеличить такой объём. Рассмотрим некоторые варианты.

  • Для иностранных марок авто хорошим решением будет устройство фильтра с нулевым сопротивлением, которое ставится на машину.
  • Дополнительно можно провести работы по усовершенствованию воздухозаборника, трубопроводов и чехла воздушного фильтра для уменьшения сопротивления.
  • Есть вариант с подключением электровентилятора на впускной механизм.
  • Иногда автомастера выносят из капота заборник воздуха, чтобы понизить температуру входящих воздушных масс.

Естественная вентиляция и вентиляция с рекуператором на примере проекта дома Murator

Оценка обоих типов вентиляции представлена ​​на примере проектов домов, предлагаемых в вариантах с естественной вентиляцией (Murator M93a) и с рекуперацией (Murator EM93a). Дом «Осенняя мечта» из коллекции Муратор имеет 155 кв. м полезной площади и типичную планировку современных домов для одной семьи. Для отопления в доме – это твердотопливный котел, также есть камин, поэтому независимо от выбранной системы вентиляции, вам необходимо построить два дымохода. Говорят, что использование вентиляции с рекуперацией экономит на дымоходах – наш пример показывает, что это не всегда так.

В варианте с механической вентиляцией котельная, плотно отделенная от жилой части дома, вентилируется естественным образом, так что работа котла не мешает работе рекуператора. Естественная вентиляция также в гараже. Воздух для камина подается специальным кабелем снаружи непосредственно в топочную камеру. Он оснащен патроном с герметичной дверцей. В варианте с естественной вентиляцией воздух подается через вентиляторы на окнах в каждой комнате и выходит из кухни, кладовой, санитарных помещений, гардероба и прачечной через вентиляционные каналы в двух дымоходах.

Устройство принудительной вентиляции

Естественная вентиляция будет хорошо функционировать при большой разнице температур в помещении и на улице. Но в сезоны, когда перепад почти незаметен, ее эффективность существенно снижается. Тогда на помощь приходит принудительная циркуляция воздуха, при которой приток свежего воздуха в помещение нагнетается вентилятором. Он устанавливается на окно или в специально оборудованное отверстие в стене. Для вывода отработанного воздуха устанавливаются вытяжки, мощность которых зависит от интенсивности загрязнения.

Жилого помещения

Вопрос циркуляции воздуха в комнате или офисе часто решается установкой моноблочной приточно-вытяжной системы, включающей в себя вентиляторы, калорифер и фильтры. То есть принудительно вводимый подогреваемый воздушный поток охватывает помещение и выводится одним и тем же прибором. Работает система почти бесшумно, габариты варьируются, поэтому такой вариант вполне подходит для жилых помещений.

Кухни

Кухня является самым мощным источником загрязнения воздуха в доме из-за часто работающей плиты. Если штатная отдушина не справляется с отработанным потоком, то все запахи и копоть распространяются по помещению, оседая на стенах и потолке.

На кухне при ремонтах стало обычаем устанавливать специальные купольные, навесные или встраиваемые вытяжки над плитой, на которых можно регулировать мощность оттока. Некоторые встраиваемые модели имеют по два двигателя, а также функцию увеличения рабочей поверхности.

Однако, если кухонная вытяжка устанавливается в многоквартирном доме и подключается непосредственно к кухонной отдушине, то могут возникнуть проблемы:

  • оказывается закрытым выходное отверстие: когда вытяжка не работает, циркуляции воздуха не происходит (если нет функции периодического автоматического включения);
  • общий вентиляционный канал из-за небольшого сечения не справится с выводом отработанного воздуха, подаваемого мощной вытяжкой;
  • могут возникнуть проблемы с законом в зависимости от наличия региональных регулирующих актов;
  • вытяжной зонт не «собирает» отработанный воздух, поднявшийся к потолку;
  • велик риск того, что все запахи попадут через вентиляционные отверстия к соседям.

Если в кухне только одно вытяжное отверстие, то для кухонной проточной вытяжки принято оборудовать отдельный воздуховод (в стене). В некоторых домах схема вентиляции позволяет подключать подобные приборы. Но во многих регионах законом запрещается проделывать отверстия в фасадах домов для устройства климатических приспособлений, а также встраивать дополнительное оборудование в вентиляционные шахты без специального согласования. Поэтому, прежде чем планировать модернизацию вентиляционной системы, следует предварительно проработать вопрос соблюдения законности и технической возможности.

Ванной комнаты

В ванной комнате вентилятор устанавливается непосредственно в отдушину. Существует несколько типов приборов:

  • включающиеся одновременно с электричеством. С одной стороны это экономно, с другой – времени может оказаться недостаточно для полной очистки воздуха и нормализации влажности;
  • оборудованные таймером отключения через заданный промежуток времени после прекращения пользования помещением;
  • автономные с отдельным выключателем. Могут работать по установленному циклу.

Прибор может быть оснащен датчиком влажности, который автоматически подает сигнал на включение.

Преимущества, недостатки центральных установок

Плюсы центрального кондиционирования:

  • высокая степень надежности, эффективности в эксплуатации;
  • возможность отрегулировать температурный, влажностный режим не только для отдельной комнаты, но и для условно разделенных зон внутри общего пространства;
  • режим вентилирования;
  • подача свежего очищенного воздухопритока определенного объема;
  • установленное дополнительное оборудование доводит подаваемый воздухопоток до соответствия нормативному регламенту;
  • низкий уровень рабочего шума;
  • блок автоматического управления самостоятельно регулирует режим подачи воздушных масс, степень добавления свежего воздухопритока, степень увлажнения, осушения, очистки, охлаждения, обогрева потока и т.д.

К недостаткам относятся:

  • сложная схема установки, требующая проведения монтажных работ по прокладыванию сети воздуховодов, трубопроводов, вентиляционных вытяжек и т.д.;
  • высокая стоимость оборудования, установки, дальнейшего технического обслуживания;
  • для более гибкого управления температурно-влажностными характеристиками воздухопотока необходим монтаж дополнительного оборудования;
  • крупные габариты внешнего блока системы, требующие установки на крыше, отдельного технического помещения, либо целого этажа с необходимым объемом уличного воздухопотока для охлаждения.

Использование центральных установок кондиционирования предполагает обслуживание крупных зданий, многочисленных комнат, больших зон торговых, общественно-культурных пространств. В этом случае высокие материальные затраты на оборудование, установку могут быть оправданы преимуществами центральной системы, ее экономичностью, эффективностью.

Как воздух попадает в салон

Для обогрева, кондиционирования или вентиляции салона используется воздух, поступающий внутрь во время движения автомобиля через предусмотренное для этого входное отверстие. В данной области создается высокое давление, позволяющее воздуху поступать дальше в воздуховод, а затем в отопитель.

Если воздух используется для вентиляции, то его дополнительный нагрев не осуществляется: через дефлекторы на центральной панели он поступает в салон. Воздух, поступающий снаружи, проходит предварительную очистку в салонном фильтре, также устанавливаемом в модуле HVAC.


Схема расположения элементов и распределения потоков воздуха в модуле HVAC

Вентиляция и кондиционирование с рециркуляцией воздуха

Активное вентилирование помещения за счет обмена большими объемами воздуха с окружающей средой оправдано, если в удаляемом из помещения воздухе содержится избыточное тепло, влага, дым, вредные микрочастицы и другие нежелательные составляющие. Особенно это актуально для производственных помещений. Однако, существует множество ситуаций, при которых стандартная приточно-вытяжная система вентиляции не очень эффективна с экономической точки зрения. Если удаляемый воздух не содержит вредных примесей, то, по сути, его активное обновление приводит к повышенным затратам. В зимнее время растут затраты на отопление, в летнее время – наоборот, на кондиционирование воздуха.

Для решения этой проблемы применяют схемы вентиляции с рециркуляцией – то есть с замкнутым оборотом воздуха. Основная идея этого подхода – в том, что удаляемый из помещения воздух полностью или частично возвращается обратно. Приток свежего воздуха тоже обязательно присутствует, в объеме не менее 10 процентов от мощности приточной установки. Но при таких объемах он уже не так сильно влияет на тепловой баланс в помещении.

При проектировании систем промышленной вентиляции используют несколько самых распространенных, зарекомендовавших себя схем с рециркуляцией воздуха:

1. Связка «фанкойл – чиллер»

Фанкойл – это специальный блок, состоящий из вентилятора, воздушного фильтра и теплообменника. Кроме того, он оснащается дренажом для отвода конденсата, который часто образуется в теплое время года. Чиллер – это, по сути, просто водяной калорифер, который используется для регулирования температуры входящего воздуха. В летнее время в него накачивается холодная вода температурой около 12 градусов, чтобы охлаждать поступающий в помещение воздух. Зимой, соответственно, наоборот – воздух нагревают.

Благодаря этой связке можно при минимальных затратах энергии осуществлять вентиляцию и кондиционирование даже очень больших помещений

Так что эту схему часто применяют, например, в супермаркетах, торгово-развлекательных центрах, ресторанах и других зданиях, в которых важно поддерживать единый климатический режим

Объемы поступающего воздуха регулируются специальными заслонками, устанавливаемыми в воздуховодах. Управление заслонками, как и температурным режимом чиллера, осуществляется централизованно, с пульта.

2. Одиночный фанкойл (рециркуляция внутри помещения)

Для небольших помещений вполне целесообразно применение фанкойла без связки с чиллером. Для охлаждения/подогрева воздуха используется теплообменник, установленный в фанкойле – при небольших объемах обрабатываемого воздуха он вполне справляется с этой задачей, выступая бюджетным аналогом канального кондиционера. Такая система особенно востребована там, где уже присутствует стандартная приточно-вытяжная вентиляция (стеновые вентиляторы, смонтированные в воздуховодах и шахтах). Добавление в эту систему фанкойла позволяет при минимальных переделках существенно улучшить микроклимат в помещении.

3. Одиночный фанкойл с подмешиванием воздуха извне

Аналог предыдущей схемы, но с возможностью забора воздуха с улицы. Как правило, тоже применяется там, где уже есть приточно-вытяжная вентиляции, серьезно модернизировать которую нет возможности или желания. При этом фанкойл служит вспомогательной приточной установкой, а также позволяет регулировать температуру поступающего воздуха.

4. Потолочный вентилятор и воздуховоды

Формально эту схему тоже можно назвать вентиляцией с рециркуляцией – воздух забирается из одной части помещения и переносится в другие. Часто применяется в кафе, магазинах, административных зданиях для того, чтобы воздух в рабочих зонах не застаивался.

В целом, рециркуляция воздуха в системах приточно-вытяжной вентиляции и кондиционирования применяется довольно часто. Она позволяет рационально расходовать электроэнергию, повысить КПД систем вентиляции, сохранять оптимальный тепловой баланс воздуха в помещении при невысоких затратах. Используется, например, при вентиляции административных зданий, вентиляции торговых центров и магазинов. Хотя возможно и применение в производственных помещениях, если в них объемы выбросов вредных микрочастиц в воздух минимальны.
