Газовый редуктор для газгольдера: особенности устройства и меры по уходу

Редуктор для газгольдера низкого давления

В системах газоснабжения основным параметром является рабочее давление газа. Эта очень важная характеристика учитывается на стадии добычи газа, при его транспортировке и потреблении. Контроль этого параметра в газовой системе, находящейся в частном доме, осуществляется при помощи специального устройства, называемого газовым редуктором, который, в свою очередь, является составляющей частью газгольдера. На магистральных газовых сетях применяют газгольдеры высокого давления. Такие аппараты применяются в масштабах производства или города, а их тип – промышленный.

Газгольдеры низкого давления сравнительно небольших размеров и используются в качестве газовых хранилищ для небольших зданий. Двухступенчатые редукторы нашли широкое применение в частных домах в системах автономного газоснабжения. Это комбинированный регулятор давления первой и второй ступени. Он устроен так, что редуцирует высокое давление паровой фазы СУГ, которая отбирается из газгольдера, и поддерживает низкое давление в заданных диапазонах на выходе. К выбору редуктора нужно отнестись серьезно.

Даже в самые сильные морозы, когда обычный редуктор замерзает или требует утепление с подогревом, хороший регулятор газа обеспечивает надежное регулирование, непрерывную подачу газа и стабилизирует выходное давление.

На рынке регуляторы давления для газгольдера представлены именитыми фирмами Rego и Gok, а сами газгольдеры производит и поставляет нам Чешская фирма Кадатек.

Подача газа в систему

Когда-то в школе на уроках физики всем рассказывали, что газ – это крайне непостоянная среда. В отличие от воды, состояние газа существенно преображается при изменении температуры или давления.

Газ можно сгустить и превратить в жидкость, увеличив давление в емкости, где он находится. Подогрев газа влияет на скорость его испарения.

Все эти свойства необходимо учитывать, когда приходится сталкиваться со снабжением дома сжиженными углеводородными газами (СУГ).

После того как СУГ закачивают в газгольдер, смесь начинает менять свое агрегатное состояние. Часть топлива остается в жидком виде. Другая часть принимает газообразный вид.

Происходит это оттого, что в состав топлива, которое чаще всего используют для газоснабжения домов, входит два компонента: пропан и бутан. Физические свойства этих газов несколько отличаются.

Летом, когда температура окружающего воздуха гораздо выше 0°С, в горловине газгольдера в основном скапливается бутан, который активно испаряется при температуре выше -0,5°С. Газообразного пропана в это время меньше. Ситуация меняется с приходом холодов.

Как только столбик термометра опускается до отрицательных температур, бутан прекращает испаряться, оставаясь на дне газгольдера в жидком виде. Теперь в составе газа, идущего на газоснабжение дома, преобладает пропан.

С учетом того, что бутан в газообразном виде замерзает при отрицательных температурах, газгольдеры предпочтительно устанавливать подземно.

Температура земли на глубине 1 м даже в отопительный период не опускается ниже 5 градусов.

Имейте в виду:

несмотря на то, что горизонтальные газгольдеры занимают больше места, лучше

устанавливать

их, а не вертикальные конструкции. Большая площадь испарения обеспечивает постоянное поступление газа в газопровод. Для

вертикальных газгольдеров

приходится предусматривать дополнительный нагрев, чтобы увеличить объем испаряемого газа.

Конструкция и принцип действия газового редуктора.

Любой пропановый редуктор в своем составе имеет следующие компоненты:

  • клапан;
  • рабочую камеру;
  • запорную пружину;
  • нажимную пружину;
  • мембрану.

Пропускная способность данного устройства зависит от степени открытия клапана, на который с одной стороны воздействует мембрана и нажимная пружина, а с другой – газ и запорная пружина. Чем выше давление пропана в баллоне и меньше расход газоиспользующего оборудования, тем ближе клапан расположен к седлу. И наоборот, при падении давления в камере и увеличении расхода клапан открывается больше. Рабочие параметры бытового пропанового редуктора определяются жесткостью пружин и упругостью мембраны. Некоторые модели дополнительно снабжают вентилем, вал которого соединен с нажимной пружиной, что позволяет вручную регулировать подачу газа в определенном диапазоне.

Принцип функционирования устройства:

Современные пропановые редукторы иногда дополнительно оснащают предохранительным механизмом, который срабатывает в случае превышения входного давления пропана-бутана. С целью повышения уровня безопасности такие редукторы, как правило, устанавливают на газгольдерах и групповых баллонных установках, используемых для газификации одного или нескольких домов. Больше о том, как реализуется автономное отопление в частных домохозяйствах, можно узнать из статьи: Автономное отопление пропан бутаном.

5 проблем и решений по газгольдеру: опыт владельцев и комментарии инженера

Мы отобрали пять ситуаций с емкостями, которые описали пользователи форума ForumHouse. Все случаи проанализировал наш инженер Евгений Калинин. Он занимается монтажами с 2013 года и провел более 1800 установок.

Вся статья в 3 пунктах

2 из 5 проблем возникли из-за ошибок в эксплуатации: избыток сжиженного углеводородного газа (СУГ) в емкости и три года отопления на одной заправке.

3 из 5 проблем связаны с неправильным выбором или монтажом газгольдера: низкие патрубки и слишком/недостаточно глубокая установка.

Если правильно выбрать резервуар и редуктор, провести качественный монтаж и заправиться хорошим газом — проблем не будет.

Газгольдер в российских реалиях

Климат нашей родины вносит свои коррективы. При том весьма значительные. Если для дачи где-нибудь на юге России подойдёт установка наземного вертикального бака, то в районе Москвы и, тем более, Санкт-Петербурга лучше задуматься о подземной установке. В свою очередь это значит, что нужен газгольдер с высокими патрубками или горловиной, чтобы в ответственные системы не попала талая весенняя вода, а сам газ находился ниже уровня промерзания грунта. Стенки цистерны должны выдерживать сезонные движения почв. Антикоррозийная оболочка должна выдержать возможные паводки и высокие уровни грунтовых вод.

Ещё одно, на что стоит обратить внимание, работы систем в холоде при прокладке трубы на открытом воздухе или на глубине промерзание грунта – сжижающийся бутан. Сконденсировавшийся на стенках переохлаждённых труб, он может стать причиной закупорки

После этого придётся продувать в срочном порядке весь газопровод. Во избежание таких неприятностей необходимо установить конденсатосборник. Он соберёт капли сжиженного газа, которые испарятся обратно с приходом тепла.

Особенности некоторых пропановых моделей

Самым популярным устройством в этом классе по-прежнему остаётся РДСГ-1. Его широкому распространению способствует элементарная конструкция и невысокая цена (в пределах 150-200 рублей). Выпускают РДСГ в России, Белоруссии. Основные характеристики:

  • давление на входе: 0,07-1,6 МПа;
  • расход газа в час: от 1,2 кубометра;
  • давление на выходе: от 2940 до 3300 па;
  • необходимая температура для стабильной работы: минус 30С-плюс 45С;
  • вес: 310 грамм.

Помимо стандартного «старичка» существуют и более совершенные модели. Например, m714, выпускаемая в Италии. Стоимость – от 220 рублей.

Её можно купить отдельно, но чаще она продаётся в комплекте с газовым обогревателем Pullover1. В комплект входит прокладка из эластичного материала, рассчитанная на пятикратное использование. Характеристики редуктора:

  • входное давление: от 0 до 20 Бар;
  • выходное давление: 30 мБар.

Для подключения композитных баллонов часто используют немецкую модель GOK стоимостью от 500 рублей. Впрочем, есть и более дорогие устройства, стоимостью от тысячи рублей. Например, модель N240. Её технические характеристики:

  • входное давление: 18 Бар (максимальное);
  • выходное давление: от 20-ти до 60-ти мБар (давление можно регулировать);
  • производительность в час: 4 кг;
  • способ подсоединения: гайка с левой резьбой СН27 с шагом 21,8. На выходе резьба 3/8 дюйма.
  • температурный диапазон: от минус 20С до плюс 50С.

Характерным представителем приборов этого класса можно считать БПО-5 общего применения, ценой от 380-ти рублей. Его технические данные:

  • давление на входе: 2,5 МПа;
  • максимальное рабочее давление (на выходе): 0,3 Мпа;
  • размеры: 120х140х150;
  • вес: 650 грамм;

Выбор редуктора и его приобретение — серьёзный шаг при обустройстве газового хозяйства. От верности выбора зависит качественное функционирование газовых приборов и продолжительность безаварийной эксплуатации.

Схема подключения от газгольдера до частного дома

Кроме резервуара в системе задействованы газопровод и цокольный ввод. Газовая труба нуждается в осмотре и обслуживании, но сам трубопровод невозможно контролировать без отключения емкости. Поэтому его проверяют и прочищают сотрудники сервисной службы.

Перед домом монтажники поднимают газопровод до уровня пола первого этажа и вводят в здание — сваривают цокольный ввод. Для защиты от замерзания конструкцию иногда помещают в специальный теплоизоляционный футляр. Отдельно следить за вводом не нужно.

9

Конденсатосборник

Оборудование монтируют в нижней точке газопровода и используют для сбора конденсата: бутана в жидкой фазе, тяжелых углеводородов, воды. Благодаря устройству газопровод работает нормально, пробки не образуются, жидкая фракция не попадает в котел.

Не проверяете.​ Специалисты по техобслуживанию откачивают конденсат, если возникает проблема с подачей газа. В остальных случаях оборудование испаряет осадочные фракции.

10

Манометр на цокольном вводе

Прибор показывает финальную отметку давления во внутренней сети и возможные перебои в подаче газа. В идеальных условиях значение соответствует показаниям манометра после редуктора (если устройство подключено).

Проверяете — третья точка контроля. Если давление упало и газа не хватает, нужно искать причину по цепочке: проверить уровень СУГ, показатели до и после редуктора.

Иногда еще один манометр монтируют в доме — непосредственно перед котлом или газовой плитой. Прибор необязательный: его устанавливают для дополнительной проверки давления.

Подытожим

Проблемы использования газгольдера появляются в результате нарушений:

Неправильный выбор конструкции и монтаж — арматура погружается в воду, редуктор замерзает, падает давление в подающем трубопроводе.

Ошибки в эксплуатации — заливка некачественного топлива (образуется конденсат), избыточное наполнение емкости, использование одной заправки 3 года (быстро кончается пропан).

Совет

Позаботьтесь о защите оборудования от затопления. Если на участке есть грунтовые воды, лучше перестраховаться и купить емкость с высокими патрубками.

Подъем запорной арматуры и редуктора над уровнем воды снижает риск затопления. Процедура решает большинство проблем при использовании газгольдера.

Источник

Газовое оборудование прямого действия

Задача мембраны – отвод редуцирующего клапана от седла и обеспечение доступа газа высокого давления в камеру рабочего (низкого) давления. То есть, на мембрану действует две прямо противоположные силы.

С одной стороны на мембрану давит нажимная пружина через нажимной винт с целью открытия редуцирующего клапана. А из камеры редуктора (с внутренней стороны) на мембрану действует газ низкого давления.

Когда давление в рабочей камере уменьшается, происходит распрямление нажимной пружины, клапан отходит от седла и в камеру поступает новая порция газа.

Если же давление возрастает, то пружина сжимается, заставляя клапан ближе прижиматься к седлу. Это ограничивает приток газа в редуктор. Рабочее давление можно регулировать, уменьшая или увеличивая силу давления пружины посредством регулировочного винта.

Если его вывернуть, то давление понизится, завернуть – повысится. Контролировать давление можно с помощью манометра, устанавливаемого на рабочей камере. На практике большую популярность получил другой тип редуктора, описанный ниже.

Газгольдер: устройство и принцип работы газоснабжения

Процесс газообразования протекает автономно, владельцы никак в него не вмешиваются, ничего не поправляют, не настраивают и не регулируют. После монтажа, заправки и первичной настройки система работает без вашего участия.

Сжиженный углеводородный газ (СУГ) находится в резервуаре одновременно в жидкой и газообразной фазах. СУГ состоит из двух компонентов:

  1. Пропан. Температура кипения -42.1°С.
  2. Бутан. Температура кипения -0.5°С.

Газгольдер по инструкции закапывают на глубину не менее 0.6 м до верхней образующей корпуса. На практике даже ниже — в зависимости от глубины промерзания грунта. Под землей сжиженный газ испаряется в любой мороз.

После повышения давления насыщенного газа процесс парообразования останавливается. Содержимое бочки приходит в равновесное состояние: жидкость не кипит, газ находится под постоянным давлением.

В таком виде СУГ пребывает до двух лет без расслаивания на отдельные газы. Емкость можно временно законсервировать без откачки топлива. Бесперебойной работе газоснабжения могут помешать только затопление редуктора и перекрытый доступ к арматуре.

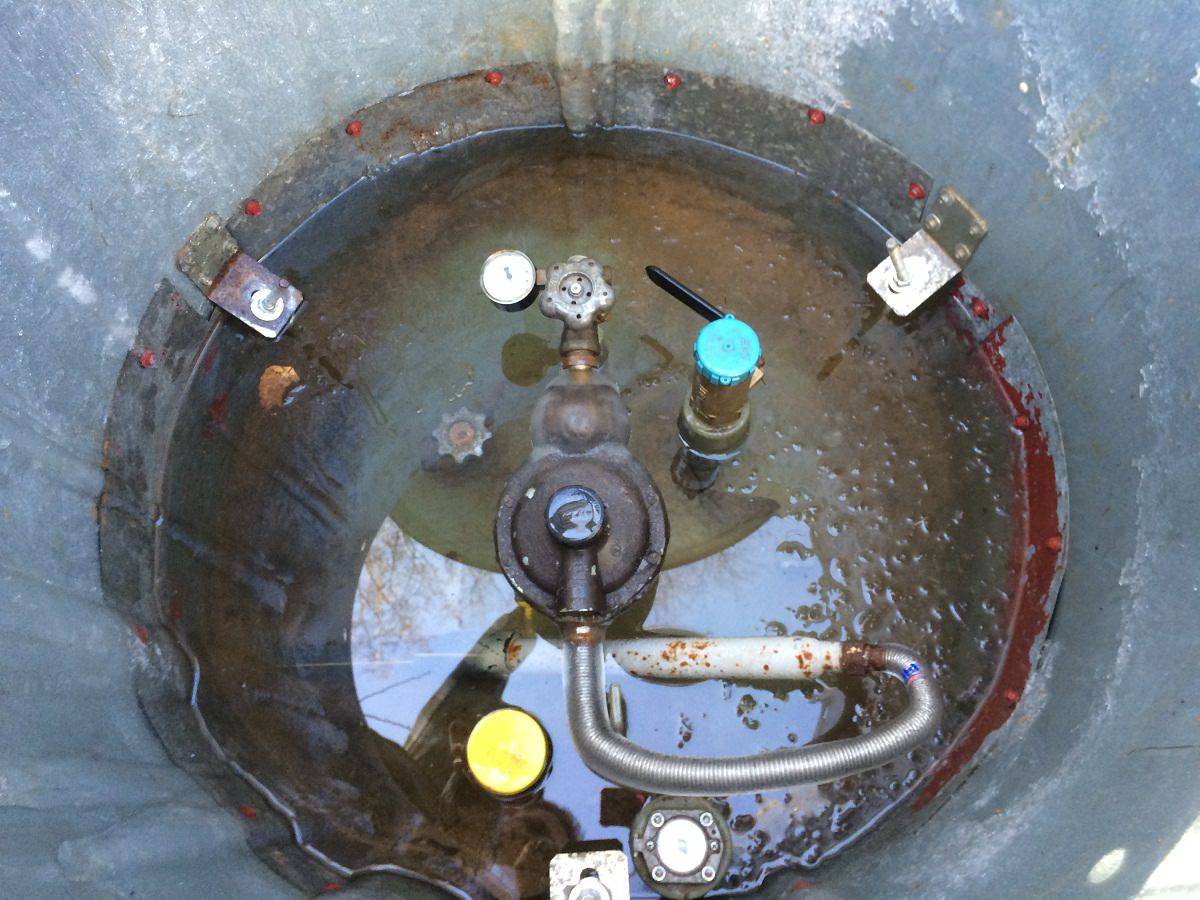

Если грунтовые или паводковые воды затопят ревизионный колодец, добраться до заправочного клапана или аварийного крана получится только после откачки. Если вода замерзнет, придется сначала растопить лед. В обоих случаях необходимо снять и просушить редуктор.

Чтобы предотвратить затопление, нужно правильно выбрать емкость:

Стандартная. Оборудование закреплено на низких патрубках (высота до 10 см). Конструкция подходит для монтажа на участках с низкими грунтовыми водами, когда нет опасности затопления
С высокими патрубками (до 50 см). Арматура выведена за пределы возможного уровня воды. Система продолжает работу, даже если ревизионный колодец затоплен
С высокой горловиной (50–80 см плюс 10 см на патрубки). Используется на участках с болотистой местностью

При необходимости монтажники поднимают редуктор на удлиненный патрубок, чтобы вода больше не попадала внутрь устройства.

Кстати

Если вы не уверены, какая модель газгольдера лучше для вашего участка, поговорите с инженером.

Посоветоваться

Особенности газопотребления в частном доме

Если хозяева дома хотят жить в нем постоянно на протяжении года, то для комфортной зимовки придется разрешить ряд проблем.

Зная о физических свойствах газовых смесей, собственнику необходимо заранее позаботиться о закупке правильного топлива. На холодное время года, когда пропана используется больше, необходимо покупать СУГ с большим процентным содержанием пропана.

Снижение количества этого газа в смеси может привести к тому, что рабочее давление в системе существенно понизится, из-за чего возникнут проблемы с газоснабжением.

В паспортах всех газопотребляющих приборов среди технических характеристик указывается минимальное рабочее давление, которое требуется для нормальной работы оборудования.

Если этого давления не хватает, газ в прибор перестает поступать или доходит с перерывами. Это не только некомфортно, но и опасно.

Газоанализатор При небольшом перерыве подачи газа во время использования прибора пламя горелки может затухнуть.

После того как газ продолжит поступать, огонь самостоятельно не зажжется.

В это время топливо будет заполнять пространство помещения.

Стоит неосторожно чиркнуть спичкой, не заметив произошедшего, и последствия будут плачевные. В последние годы в системах газоснабжения стали часто использовать редукторы американского производства марки rego

Регулирующая арматура этой фирмы прошла сертификацию в России и активно используется в сфере автономного газоснабжения

В последние годы в системах газоснабжения стали часто использовать редукторы американского производства марки rego. Регулирующая арматура этой фирмы прошла сертификацию в России и активно используется в сфере автономного газоснабжения.

Не менее популярна и немецкая марка SRG. Модель редуктора srg511 тоже часто устанавливается на газгольдерах индивидуальных газовых систем.

Смотрите видео, в котором пользователь показывает базовые приемы ухода за редуктором газгольдера:

Как отрегулировать газовый редуктор?

Заводские настройки выходного давления газа в редукторах, могут отличаться от оптимального для данной сети, поэтому непосредственная регулировка рабочего давления в редукторе газгольдера происходит при его монтаже. Физическая величина зависит от натяжения главной прижимной пружины, которое меняется при смене положения регулировочного винта.

В двухступенчатых стабилизаторах, регулировочный винт может располагаться только на первой ступени редуктора. К таким устройствам относятся модели: Cavagna Group тип 524, GOK PS 16 бар POL x IG G1/2 ПСК СНГ, SRG 7,5 кг/ч.

В некоторых более дорогостоящих моделях итальянской фирмы Cavagna Group, германской GOK, американской Fisher, вторая ступень регулятора так же оснащена регулировочным винтом.

Обе ступени регулятора высокого давления могут быть подобраны отдельно, тогда комплектацию ступеней, пользователь может выбирать самостоятельно. В этом случае устройства для редукции газа, подключаемые к комплексному клапану, всегда имеют винт регулировки давления, а вторая ступень может быть как с винтом, так и без винта.

Популярными регулируемыми редукторами второй ступени являются устройства фирмы Cavagna Group, тип 992, 998, 998-4.

Первая стадия регулировки давления происходит на клапане отбора паровой фазы газа, посредством встроенного манометра. Дальше газ поступает в камеры редуктора. Если в их комплектацию не входят контрольные устройства, манометр устанавливают непосредственно на выходном патрубке.

Практически на всех редукторах для газгольдера, регулировка выходного давления производится при помощи винта. Регулировочный винт проворачивается ключом через отверстие, находящееся под съемной крышкой редуктора.

Повороты по часовой стрелке увеличивают выходное давление, против – уменьшают.

На выходе из резервуара, после клапана отбора паровой фазы газа, вещество поступает в первую ступень редуктора, стабилизатор преобразует высокое давление диапазоне от 0,2 до 4 бар, в зависимости от модели устройства.

Вторая ступень редуцирует стабильное давление, необходимое для работы подключенного оборудования, равное 10-200 мбар.

Инструкция по замене регулятора

Двухступенчатые редукторы соединяются с клапаном отбора паровой фазы при помощи резьбового фитинга и накидной гайки. Тип резьбы на входе редуктора зависит от типа резьбы на выходе клапана.

Если во время покупки не было учтен характер соединения, потребуется соответствующий переходник. Соединение устройства с газовым шлангом, выполняется через резьбовой отвод на редукторе, при помощи переходника или накидной гайки.

Для замены стабилизационного устройства потребуется газовый ключ. Если соединение заржавело, то для снятия редуктора понадобится два разводных газовых ключа.

Чтобы заменить газовый редуктор, необходимо выполнить следующую последовательность работ:

  1. Перекрыть подачу газа вентилем, расположенным на клапане отбора паровой фазы газа.
  2. Открутить металлический шланг.
  3. Открутить накидную гайку соединяющую клапан и стабилизатор.
  4. Снять редуктор, с соединительным шлангом.
  5. Если стабилизатор не подлежит ремонту, то необходимо скрутить сильфонный шланг.
  6. После очистки наледи, ремонта или замены, регулятор следует привинтить к комплексному клапану с помощью гайки.
  7. Если производилось отсоединение устройства от подводки, необходимо поэтапно присоединить газовый шланг, сначала к редуктору, затем к магистрали.
  8. После фиксации соединений можно включать подачу газа.

При запуске топлива в систему, после замены арматуры, необходимо проверить выходное давление, оно должно находиться в допустимых пределах и быть пригодным для работы нагревателя, плиты или котла.

При корректной установке и нормальных условиях эксплуатации, регулятор, как правило, служит не менее 10 лет.

Диагностировать проблемы со стабилизатором можно при помощи уровнемера и манометра на емкости. Если устройства показывают, что газа достаточно, но происходят перебои в сети, то виной всему одна из неполадок редуктора.

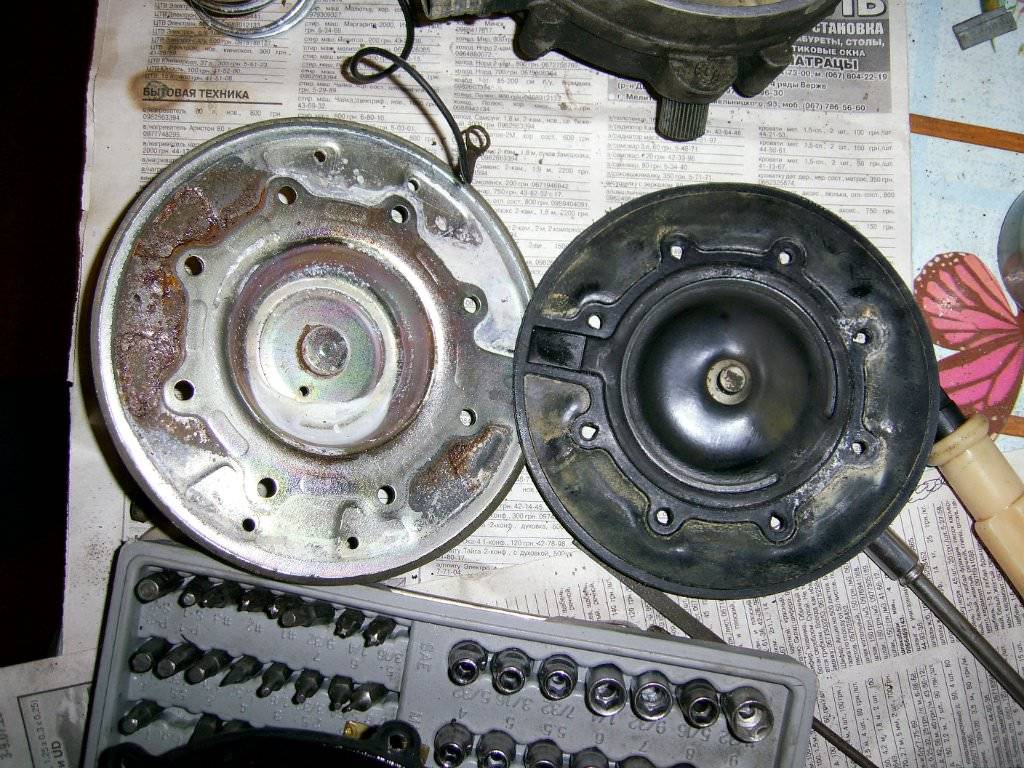

В этом случае прибор можно разобрать и просушить. Это поможет решить проблему, но временно. В случае установки нового редуктора и обеспечения защиты устройства от влаги, о перебоях в системе можно забыть.

Чтобы в будущем избежать возможных проблем с редуктором также важно позаботиться о правильной установке газгольдера на участке. О том, как правильно это сделать можно прочесть здесь

Устройство и принцип работы

Приспособление может иметь разную конструкцию, форм-фактор и механизм срабатывания, но основная схема газового редуктора включает следующие элементы:

  • запорная пружина;
  • мембрана, реагирующая на давление смеси;
  • редуцирующий клапан.

Принцип работы газового редуктора основан на противодействии двум прилагаемым силам. Упругая пружина пытается перекрыть клапан и прервать выход природного газа. Мембрана, напротив, старается открыть клапан. На гибкую пластину давит редуцированный газ – с низким напором. Когда его напор снижается, давление, которое оказывает мембрана на клапан, превышает противодействие запорной пружины и клапан отворяется.

По конструкции различают приборы прямого и обратного действия. Классифицируют приспособления и по типу газа: редукторы, пригодные для ацетиленовых баллонов, не годятся для водородных.

Прямой

Редукторы прямого и обратного действия устроены схожим образом. Конструкция включает:

  • штуцер, обеспечивающий подачу газовой смеси;
  • манометр – указывает на давление в емкости;
  • обратная пружина, перекрывающая клапан;
  • ячейка для сжиженного газа;
  • клапан – от его смещения зависит объем выходящего газа;
  • предохранительное устройство – срабатывает, если в камере давление достигло критической величины;
  • выходной манометр – указывает на рабочее давление;
  • ячейка низкого давления – здесь размещается смесь для подачи в домовую сеть;
  • регулирующий винт – он регламентирует смещение мембраны;
  • запорная пружина;
  • мембрана – гибкая пластинка, отворяющая клапан;
  • штифт между пружиной и клапаном.

Через штуцер в камеру высокого давления попадает газ из баллона под большим напором. Он давит на запорную пружину, которая прижимает редуцирующий клапан к седлу, не позволяя газу проникать в камеру.

В этот момент на мембрану действуют две противоположные силы: пружина, пытающаяся открыть клапан, и газ низкого давления в редуцирующей камере. Если давление смеси уменьшается, пружина выпрямляется, так как сопротивление падает. Клапан смещается и приоткрывается. Газ перетекает в камеру низкого давления. Как только здесь давление становится выше нормы, мембрана смещается и ограничивает проникновение газовой смеси. В камере газ разрежается и через выходное отверстие подается в шланг или трубу.

Регулируют нормальное рабочее давление с помощью винта: он изменяет ход пружины, тем самым снижая или повышая рабочее давление подаваемой смеси. За величиной наблюдают по выходному манометру.

Обратный

Отличается от прибора прямого действия характером силы противодействия. В первом случае клапан открывается при возникновении избыточного давления балонного газа, а во втором – при недостатке его в рабочей камере.

Смесь из баллона попадет в рабочую полость и сдавливает клапан. При этом он перекрывает подачу газа через редуктор. При регулировке винтом запорная пружина сдавливается, мембрана выгибается, что приводит к открытию клапана. При этом газ может поступать в рабочую камеру.

Одновременно с повышением давления в редукторе увеличивается давление в рабочей камере. В конце концов под действие напора с двух сторон мембрана выравнивается, передаточный диск опускается и отпускает пружину, а последняя вдавливает клапан в посадочное седло и запирает его. Когда разница напора вновь оказывается большой, мембрана выгибается и клапан вновь открывается.

Вопрос эксперту

Какой редуктор безопаснее?

Редуктор обратного действия считается более безопасным.

Типы редукторов

Приспособления различают и по назначению, так как для работы с разными газовыми смесями требуются разные модели. Есть 2 категории:

  • редукторы для горючих газов – водорода, метана, пропана, смесей;
  • для инертных газов – гелия, азота, аргона.

У приспособлений разная резьба: правая для работ с инертными газами и левая для горючих смесей.

Выпускаются также регуляторы для работы с воздухом. Они применяются в воздушных магистралях.

Критерии выбора

Чтобы правильно подобрать устройство, необходим оценить несколько параметров.

  • Вид газа – в быту используются только модели для горючего газа. Варианты для пропановой или метановой смеси не отличаются друг от друга.
  • Тип баллона – выпускаются емкости, рассчитанные на работу с газом под разным давлением. Поэтому редуктор для них должен быть предназначен для указанной величины.
  • Размеры – учитывается, что у газового оборудования и у баллона размеры могут быть разные. Этот параметр указывается в техническом паспорте устройства.
  • Наличие регулятора для изменения давления – такие модели удобнее, так как позволяют отрегулировать напор в соответствии с наполненностью баллона.

Подогрев газового редуктора: конструктивная необходимость

Принцип работы газгольдера построен так, что газ, находящийся внутри емкости, пребывает в жидком состоянии. Для достижения этой цели, внутри хранилища при помощи специальных устройств постоянно поддерживается высокое давление. Но, как известно, бытовые газовые приборы работают на низком давлении. Отсюда возникает необходимость понижать давление при входе газа в дом. Редуктор газа служит как раз для таких целей. На выходе из газгольдера установлено огромное количество специфического оборудования, такого как: манометр, запорный кран, а также устройство, которое понижает давление газовой смеси, выходящей из резервуара. В редуктор поступают пары СУГ, имеющие давление среднее. При помощи специальной конструкции, давление газа понижается, и в бытовые приборы поступает газ с низким давлением, который пригоден для использования. Устройство, контролирующее давление, постоянно поддерживает пониженное давление газа.

Устройство функционирует по принципу открытия и закрытия специального клапана, который связан с гибкой мембраной. Мембрана начинает работать благодаря разнице давлений в нижней камере, где располагается идущий из газгольдера газ, и верхней камере, связанной с окружающей средой.

Обычно, редуктор газа устанавливается открыто и не имеет защиты от атмосферного воздействия. Регулятор подвержен заливанию водой от дождя и тающего снега. Если вода попадет на мембрану, а температура понизится, то это чревато ее замерзанием, что приведет к выходу из строя устройства.

Иногда такое сооружение снабжается электроподогревом, что поможет увеличить срок эксплуатации вашего дорогостоящего газового оборудования.

5 проблем и решений по газгольдеру: опыт владельцев и комментарии инженера

Мы отобрали пять ситуаций с емкостями, которые описали пользователи форума ForumHouse. Все случаи проанализировал наш инженер Евгений Калинин. Он занимается монтажами с 2013 года и провел более 1800 установок.

Вся статья в 3 пунктах

2 из 5 проблем возникли из-за ошибок в эксплуатации: избыток сжиженного углеводородного газа (СУГ) в емкости и три года отопления на одной заправке.

3 из 5 проблем связаны с неправильным выбором или монтажом газгольдера: низкие патрубки и слишком/недостаточно глубокая установка.

Если правильно выбрать резервуар и редуктор, провести качественный монтаж и заправиться хорошим газом — проблем не будет.

Назначение и устройство редуктора газгольдера

Для снабжения газом дач, коттеджей и частных домов используются газгольдеры. Несмотря на это, газовый редуктор с манометром и предохранительным клапаном, является неотъемлемым элементом системы, предназначенной для хранения и подачи к голубого топлива.

Газовый редуктор выполняет функцию, схожую с функцией стабилизатора в электрической сети. Он стабилизирует давление газа поступающего от резервуара к оборудованию. Кроме того, в его задачи входит поддержание определенного давления, получаемого на выходе из резервуара, во всей инженерной сети.

Работа любого редуктора направлена на понижение давления сжиженного газа, поэтому все стабилизаторы давления имеют одинаковые элементы:

  • корпус;
  • две газовые камеры;
  • входной и выходной штуцер;
  • главную и вспомогательную пружины;
  • редуцирующий и предохранительный клапаны;
  • мембрану;
  • передаточный диск со штифтом;
  • один или два манометра;
  • регулировочный винт.

Отличаться редукторы могут по массе и габаритам, форме корпуса и пропускной способности.

Как отрегулировать газовый редуктор?

Заводские настройки выходного давления газа в редукторах, могут отличаться от оптимального для данной сети, поэтому непосредственная регулировка рабочего давления в редукторе газгольдера происходит при его монтаже. Физическая величина зависит от натяжения главной прижимной пружины, которое меняется при смене положения регулировочного винта.

В двухступенчатых стабилизаторах, регулировочный винт может располагаться только на первой ступени редуктора. К таким устройствам относятся модели: Cavagna Group тип 524, GOK PS 16 бар POL x IG G1/2 ПСК СНГ, SRG 7,5 кг/ч.

В некоторых более дорогостоящих моделях итальянской фирмы Cavagna Group, германской GOK, американской Fisher, вторая ступень регулятора так же оснащена регулировочным винтом.

Обе ступени регулятора высокого давления могут быть подобраны отдельно, тогда комплектацию ступеней, пользователь может выбирать самостоятельно. В этом случае устройства для редукции газа, подключаемые к комплексному клапану, всегда имеют винт регулировки давления, а вторая ступень может быть как с винтом, так и без винта.

Популярными регулируемыми редукторами второй ступени являются устройства фирмы Cavagna Group, тип 992, 998, 998-4.

Первая стадия регулировки давления происходит на клапане отбора паровой фазы газа, посредством встроенного манометра. Дальше газ поступает в камеры редуктора. Если в их комплектацию не входят контрольные устройства, манометр устанавливают непосредственно на выходном патрубке.

Практически на всех редукторах для газгольдера, регулировка выходного давления производится при помощи винта. Регулировочный винт проворачивается ключом через отверстие, находящееся под съемной крышкой редуктора.

Повороты по часовой стрелке увеличивают выходное давление, против – уменьшают.

На выходе из резервуара, после клапана отбора паровой фазы газа, вещество поступает в первую ступень редуктора, стабилизатор преобразует высокое давление диапазоне от 0,2 до 4 бар, в зависимости от модели устройства.

Вторая ступень редуцирует стабильное давление, необходимое для работы подключенного оборудования, равное 10-200 мбар.

Затопило горловину

Комментарий по ситуации

Появление воды не страшно: даже если арматура затоплена — газовое оборудование продолжает работать. Проблемы начнутся, когда жидкость замерзнет. Или если редуктор останется сырым при заморозках.

В моделях с низкими патрубками слой воды или льда перекрывает доступ к арматуре. Это мешает заправке и обслуживанию. Если арматура скрыта льдом, владелец не может быстро отключить систему при аварии. Ситуация показана в видео:

Вывод: воды в горловине быть не должно. Но если вода появилась — ее необходимо откачать, а затем просушить оборудование.

Причины затопления горловины

Монтажная бригада неправильно установила емкость с высокими патрубками. Край ковера (колодца) расположен слишком низко, и вода во время дождя и паводков натекает сверху.

У газгольдера низкие патрубки, поэтому горловина постоянно в воде.

На этапе монтажа емкости владелец не учел паводки или высокие грунтовые воды.

Ответ инженера Евгения Калинина

Обратите внимание: проблемы начались когда хозяйка откачала жидкость, до этого отопление работало. Под слоем воды была положительная температура

Когда жидкость удалили — влажный редуктор быстро замерз.

Владелица все сделала правильно: через несколько часов вода могла замерзнуть вместе с редуктором. Для ремонта пришлось бы сначала отогревать оборудование. После откачивания жидкости обязательно снимите и просушите оборудование.

Если хотите устранить проблему, лучшее решение — подъем редуктора. Дренаж в этом случае не поможет. Весной горловину все равно затопит.

Осушение почвы работает так: перфорированная труба диаметром 30-40 см укладывается кольцом вокруг ковера и засыпается грунтом. Отвод расположен под уклоном, поэтому вода уходит в землю подальше от ковера.

Весной земля успевает оттаять только сверху, на полметра в глубину грунт еще мерзлый. Талая вода собирается в трубке, но отвод находится в промерзшей почве. Поэтому не может увести жидкость в землю. Ковер затопляется.

Как устранить затопление

Откачайте воду насосом или удалите вручную.

Просушите арматуру до полного удаления влаги.

Если в воде оказался редуктор — перекройте газ, снимите узел и просушите отдельно.

Как предотвратить погружение арматуры в воду

Если на участке высокие грунтовые воды — используйте модель с высокими патрубками или горловиной. Проследите за правильной установкой емкости.

Соорудите вокруг горловины дополнительный выступ. Например, железобетонное кольцо.

Есть ли выгода от газгольдера по сравнению с магистральным и баллонным газом

Практика показала, что обогревать дом с применением газгольдера выгодно даже по сравнению с природным газом, но только тогда, когда для подключения к магистрали требуется прокладка трубопроводов большой протяженности. В этом случае цена подключения может превышать стоимость установки газгольдера в 2-3 раза. Ежегодные расходы на топливо в обоих случаях будут приблизительно равны.

Если сравнивать газгольдер с обычными баллонами для сжиженного газа, то выгода очевидна. Экономия достигается за счет сокращения количества заправок. Для резервуара вполне достаточно наполнение 1-2 раза в год, а баллоны менять, даже при значительном запасе, придется практически ежемесячно. А это увеличивает стоимость отопления на 25–50%.

Исходя из этого, для автономной газификации загородного дома лучше выбирать газгольдер и отказаться от хранения большого количества баллонов. Так будет не только эффективней, но и безопасней.

Источник

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
