Обзор трубчатых радиаторов

Панельные радиаторы отопления

Панельные стальные радиаторы относятся к малораспространенным видам отопительных приборов на постсоветском пространстве, их используют в странах Европы и США. Преимущество данного оборудования – высокая степень теплоотдачи, возможная благодаря большой площади теплового излучения, и чем больше поверхность радиатора, тем меньшая температура теплоносителя требуется.

Панельные приборы из стали надежны, долговечны, и имеют самую низкую конвекцию. С точки зрения комфорта, пользы для здоровья и экономической эффективности эти модели являются самыми лучшими. Конкурировать по всем перечисленным качествам с ними может только теплый пол. К сожалению, в существующих условиях российских систем центрального отопления широкое применение этих приборов невозможно ввиду плохой адаптации к суровым условиям эксплуатации (слишком высокое давление и температура).

Классы отопительных радиаторов

Классификацию отопительных радиаторов можно обозначить следующим перечнем:

  • секционные;
  • трубчатые;
  • панельные;
  • пластинчатые.

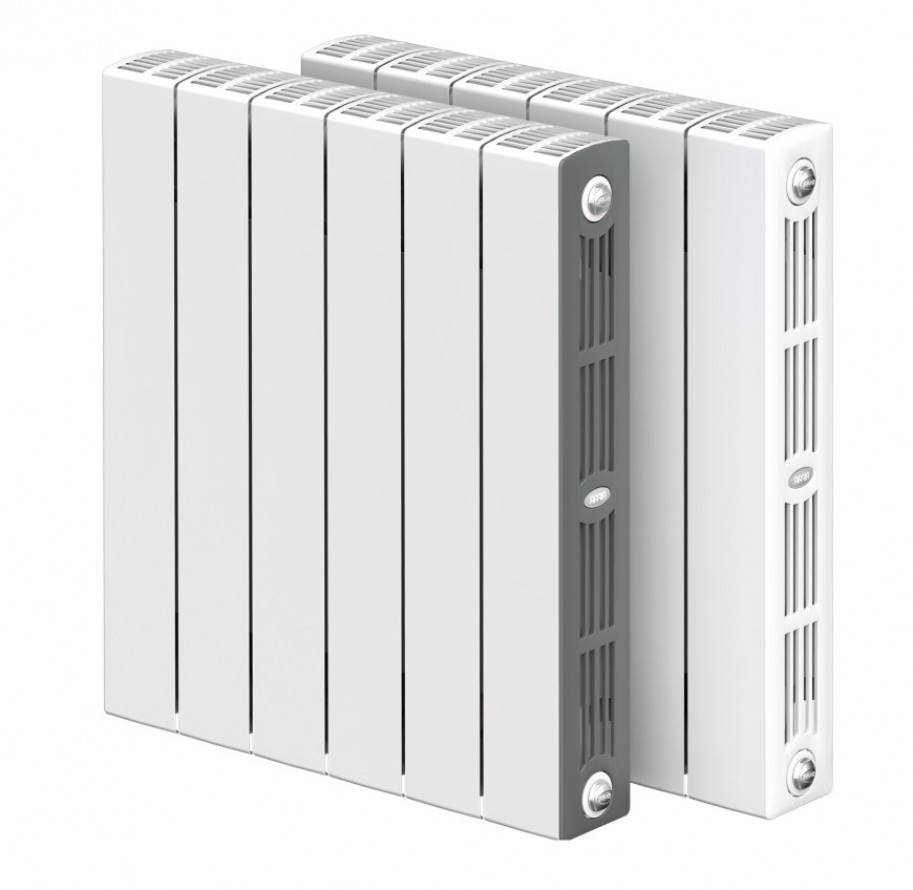

Секционные

Конструкция этого класса батарей представляет собой сочленение полых проточных сосудов (секций) от двух штук и более в одном радиаторе. Количество секций варьируется в зависимости от теплотехнического расчёта помещения. Они бывают, как алюминиевыми, так и чугунными моделями.

Плюсы

Преимуществом таких отопительных приборов заключается в том, что всегда можно увеличить или уменьшить их теплоотдачу (смотрите таблицу), добавляя или снимая секции. Для сборки секций батареи понадобятся фитинги с внешней резьбой (ниппели), кольцевые прокладки, соединительные патрубки и специальный ключ. Секционные приборы отопления могут быстро, как разбираться на отдельные секции, так и собираться в надёжное изделие.

Минусы

Конструкция, состоящая из нескольких элементов, имеет множество стыковочных узлов. Неплотно выполненные соединения могут обернуться возникновением протечек батареи.

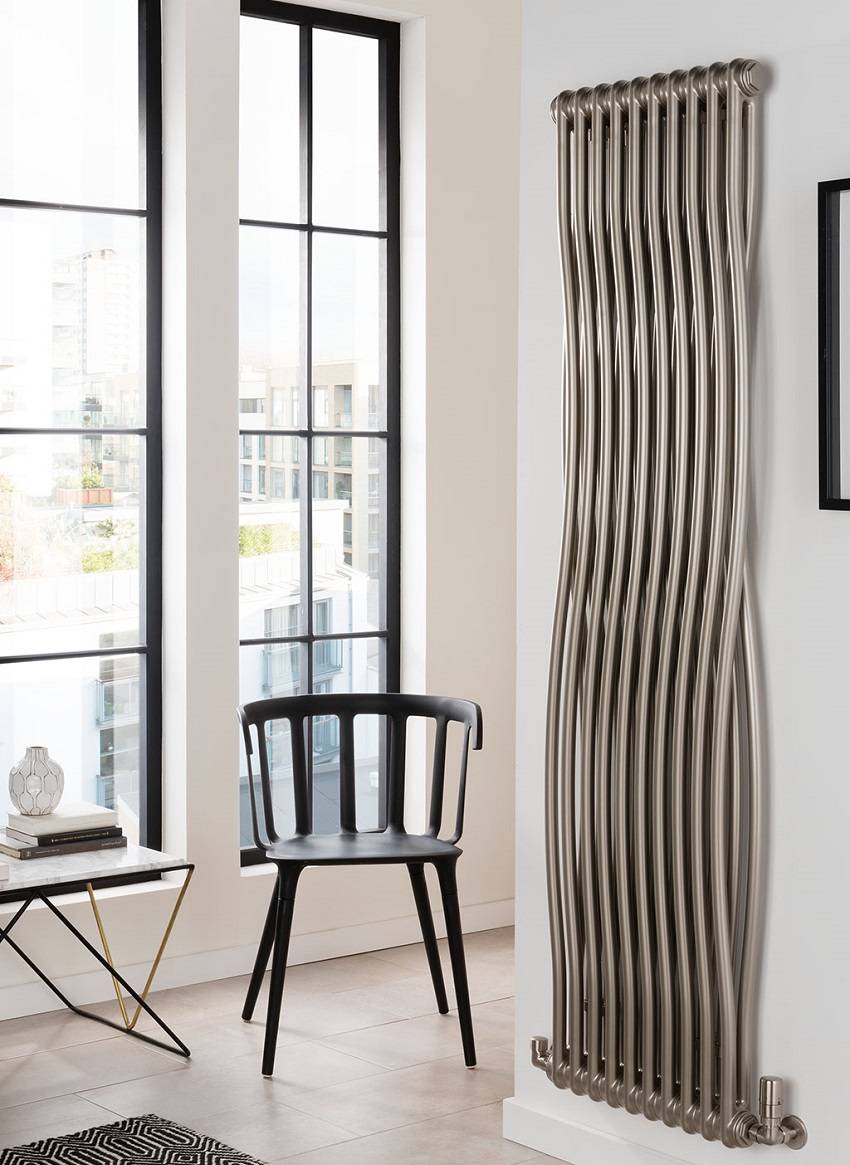

Трубчатые

Трубчатые радиаторы начали ставить ещё в 30-х годах прошлого века. Они всегда считались приборами штучного изготовления. То есть их поставляют заказчику по индивидуальному заказу. Этот класс батарей пользуется наибольшим успехом у дизайнеров. Стальные радиаторы могут быть, как с горизонтальным, так и с вертикальным расположением трубок.

Плюсы

Как и все изделия индивидуального изготовления, стальные трубчатые приборы пользуются спросом у владельцев дорогостоящих загородных особняков.

Применение любых смелых дизайнерских решений дают возможность ставить трубчатые батареи не только, как приборы обогрева, но и делать их одними из ярких акцентов в интерьере любых помещений. Теплотехнические характеристики стальных изделий отличаются высокими показателями.

Минусы

К недостаткам трубчатых обогревателей автономной системы отопления можно отнести малодоступность для большинства потребителей по причине высокой цены изделий, «капризность» по отношению к качеству теплоносителя (нужно ставить фильтры грубой и тонкой очистки).

Также следует отметить, что этот класс батарей относится к неразборным приборам, и частичная замена отдельных сегментов невозможна.

Панельные

Экранные обогреватели тоже являются неразборными приборами. Вид цельных панелей, окрашенных в основном в нейтральные тона, пользуется довольно высоким спросом у рядовых потребителей.

Стальные радиаторы прямоугольной формы представляют собой 2 сваренные друг с другом параллельные стальные плоскости, внутри которых расположены трубки п-образного профиля. По периметру торцы батареи ставят стальные планки. Панели могут быть, как с боковым, так с нижним подводом теплоносителя.

Плюсы

Панельные стальные радиаторы имеют высокие характеристики теплоотдачи, они компактны и своим внешним видом гармонируют с любым интерьером помещения. Особой популярностью пользуются панельные приборы в частных домах с большими оконными проёмами.

Экранные обогреватели большой длины ставят в нишах или просто под окнами, чтобы они отсекали холодный приток внешней атмосферы от проникновения внутрь помещений.

Минусы

Панели, подвергшиеся гидроудару или механическим повреждениям с разрывом стальной поверхности, ремонту не подлежат. Батареи нельзя разбирать и корректировать их размеры. Приборы по своему внешнему виду выглядят довольно однообразно.

Пластинчатые

Их можно, в некоторых случаях, отнести к биметаллическим видам батарей и конверторным приборам. Идея конструкции состоит в том, что стальная трубу с теплоносителем ставят сквозь набор тонких стальных, алюминиевых или медных пластинок.

Плюсы

Чем больше лепестков, тем больше площадь теплоотдачи. Поэтому небольшой с виду прибор в частном доме будет так же эффективно обогревать комнату, как и его панельные, секционные или трубчатые аналоги гораздо больших размеров. Срок безаварийной службы составляет 20 лет и более.

Минусы

Основным недостатком пластинчатых обогревателей является то, что пластины своей площадью увеличивают не только теплоотдачу прибора, но и притягивают большое количество пыли.

Скопления легко взвешенных частиц в частном доме могут стать причиной возникновения аллергических реакций у присутствующих людей в помещении. Поэтому батареи такого типа нужно регулярно чистить пылесосом.

Лучшие стальные панельные радиаторы

Kermi FKO 22 500 600

Рейтинг: 4.9

Хорошим бюджетным решением при проектировании системы отопления частного дома будет применение стальных батарей Kermi FKO 22 500 600. Немецкому производителю удалось добиться от стальной модели хорошей энергоэффективности. Показатель теплоотдачи заявлен на уровне 1158 Вт. Поэтому один элемент способен обогреть от 5 до 38 кв. м площади дома. Прибор рассчитан на максимальную температуру 110°С и рабочее давление до 13 бар. Емкость батареи составляет 3,24 л, она имеет толщину 100 мм. Для изготовления радиатора используется высококачественная сталь толщиной 1,25 мм. Эксперты отдали модели первое место в нашем рейтинге.

Пользователи хвалят немецкие батареи за качественное изготовление, элегантный внешний вид и простоту в установке. К недостаткам модели следует отнести высокую цену.

  • немецкое качество;
  • хорошие технические показатели;
  • энергоэффективность;
  • стильный дизайн.

высокая цена.

ELSEN ERK 11 600

Рейтинг: 4.8

Отличный дизайн радиатора ELSEN ERK 11 600 привлекает внимание покупателей. Английский прибор делается в разных странах, поэтому цена может колебаться

На производстве действует многоступенчатая система контроля качества. Все операции выполняются в автоматическом режиме, позволяя минимизировать влияние человеческого фактора. Для изготовления батареи отопления используется качественная сталь толщиной 1,25 мм, готовое изделие выдерживает давление до 16 атм. Эксперты отмечают серьезную антикоррозионную подготовку. Она включает такие операции, как фосфатирование, грунтование и окрашивание. Учитывая ценовую доступность, модель заслуживает второго места в рейтинге.

На форумах часто сравнивают стальные радиаторы ELSEN с эталонным Керми. Но только оригинальная продукция заслуживает похвалы.

  • доступная цена;
  • надежная защита от коррозии;
  • жесткий контроль;
  • отличный дизайн.

на филиалах не соблюдается технология.

Purmo Compact 21s 500

Рейтинг: 4.7

Финские стальные радиаторы Purmo Compact 21s 500 созданы для систем отопления разного типа. К ним можно подключать как металлические, так и полимерные трубопроводы. Модель рассчитана на максимальную температуру 110°С, она испытана давлением 13 атмосфер. Эксперты отмечают высокий показатель теплоотдачи, который достигает 3468 Вт. Самая крупная модификация прибора вмещает 16,5 л теплоносителя, в качестве которого может выступать вода или антифриз. Радиатор имеет боковое подключение, крепить на стене прибор удобно благодаря регулируемым держателям.

Батарея заняла третье место в нашем рейтинге, т. к. во многих отзывах пользователи сообщают о недостаточно надежной антикоррозионной защите. Со временем отслаивается краска, и появляются течи.

  • приемлемая цена;
  • двухпанельная конструкция;
  • красивый внешний вид;
  • хорошая теплоотдача.

слабая защита от коррозии.

Buderus Logatrend VK-Profil 22 500

Рейтинг: 4.7

Достойным конкурентом лидерам рейтинга является стальной радиатор с нижним подключением Buderus Logatrend VK-Profil 22 500. Доступная цена отопительного прибора удачно сочетается с высокой теплоотдачей (до 5478 Вт). Это позволяет отапливать комнаты величиной 54,6 кв. м. Специалисты выделяют стойкость к высокой температуре теплоносителя (до 120°С), в этом компоненте ему нет равных. Конструктивно батарея имеет две панели, общая толщина составляет 100 мм. При этом в один радиатор придется залить 18,9 л воды или антифриза, это не самый экономный вариант.

Пользователи неоднозначно высказываются относительно стойкости к коррозии. У одних домовладельцев с хорошей водоподготовкой проблем нет, другие жалуются на форсированный износ.

  • высокая температура теплоносителя;
  • двухпанельная конструкция;
  • достойная теплоотдача;
  • нижнее подключение.
  • большой объем;
  • недолговечная антикоррозионная обработка.

Stelrad Novello 21 500

Рейтинг: 4.6

Еще один стальной радиатор с нижним подключением попал в наш рейтинг. Модель из Нидерландов Stelrad Novello 21 500 может похвастаться теплоотдачей 3459 Вт. Изделие рассчитано на температуру теплоносителя 110°С, опрессовочное давление не должно превышать 13 бар. Вместимость одного радиатора составляет 16,89 л. Батарея имеет двухпанельную конструкцию, при этом ее толщина составляет 77 мм. Прибор снабжен регулировочным клапаном, который упрощает настройку тепловой мощности. На задней стенке батареи имеются крепежные проушины, с помощью которых осуществляется монтаж.

В целом модель сделана качественно, выглядит она стильно, но есть и ряд недостатков. К минусам можно отнести высокую цену, большой объем радиатора, сложности с монтажом.

Установка и подключение радиаторов трубчатого типа

Трубчатые батареи можно эксплуатировать в сетях замкнутого, открытого типа с принудительной и естественной циркуляцией теплоносителя. Подходят они и для однотрубных систем. Подключить их можно любым из способов:

  • диагональным;
  • нижним;
  • боковым.

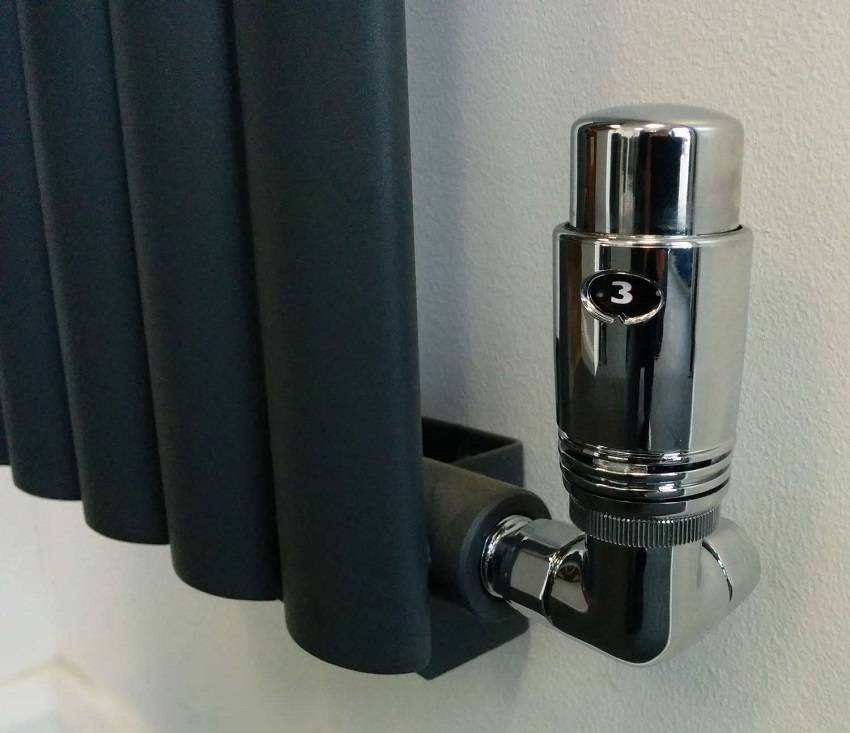

Боковое подключение трубчатого радиатора

При нижнем подключении и подача, и обратка присоединяются к радиатору снизу. При боковом подающая и отводящая трубы монтируются сбоку – справа или слева.  Диагональный способ заключается в том, что подача подключается сверху справа (к примеру), а обратка – снизу слева.

Монтируются такие радиаторы на кронштейны, которые крепятся к стенам при помощи дюбелей. Возможна установка на стены из разных материалов – бетона, кирпича, газобетона. Благодаря небольшому весу, можно закрепить их и на гипсокартоне, только при помощи специальных кронштейнов.

Если планируется установка в многоквартирном доме, для начала нужно ознакомиться с техническими параметрами изделия и убедиться, что оно способно работать длительное время при определенной нагрузке.

Основные условия правильного монтажа:

  • расстояние между подоконником и верхней гранью радиатора (горизонтального)  — 5-10 см;
  •  между полом и нижним ребром – 9-12 см;
  • расстояние между стеной и радиатором – 2-5 см. В случае установки отражающего слоя этот зазор нужно увеличить.

Нижнее подключение радиатора

Как сделать регистры из круглых труб своими руками

Этот вариант получил наибольшее распространение из всех вышеназванных конструкций по нескольким причинам: для изготовления не требуется обладать специфическими навыками, круглые трубы доступны в продаже, а схема изделия несложная. Необходимые материалы и инструменты:

  • круглые трубы нужного диаметра (40–70 мм);
  • патрубки Ø 25 мм;
  • торцевые заглушки;
  • кран спускной;
  • болгарка, ножовка по металлу;
  • сварочный аппарат;
  • измерительный инструмент.

Стандартный четырехкамерный радиатор

Если планируется изготовление автономного «самовара», то дополнительно потребуется приобретение ТЭНа и расширительного бачка. Схема работ по изготовлению и подключению устройства выглядит следующим образом:

  1. Выбор подходящей для конкретного случая модели: горизонтальные или вертикальные радиаторы отопления.
  2. Определение размеров, составление схемы.
  3. Закупка материалов.
  4. Сварка изделия (или реже сборка резьбовым соединением).
  5. Проверка герметичности.
  6. Подключение к системе отопительного контура.

Ниже даны рекомендации по самостоятельному изготовлению регистров из круглых труб.

Смонтировать изделие сможет любой сантехник или человек, имеющий навык сборки труб или разводки по образцу или схеме.

Для изготовления регистров не требуется чертежей, достаточно простой схемы или рисунка, дающего представления о том, какая конструкция должна получиться на выходе.

Важно не поддаваться соблазну «наварить трубу потолще». Чем больше диаметр труб, тем больший объем воды придется нагревать, а это дополнительная нагрузка на котел плюс неоправданное увеличение счета на отопление. Оптимальный условный диаметр трубы – Ø 32 мм

Оптимальный условный диаметр трубы – Ø 32 мм.

Увеличить теплоотдачу можно за счет увеличения расстояния между трубами – к значению диаметра трубы добавить 5 см.

Самое надежное соединение – сварка. Если используется резьба, то в качестве прокладки применяют сантехнический лен или клей-герметик UNITEC, который специально предназначен для резьбовых соединений в водопроводных системах.

Достоинства и недостатки трубчатых радиаторов

Как и другие отопительные приборы, трубчатые стальные отопительные приборы обладают не только достоинствами, но и недостатками. Начнем с достоинств:

предельно простая неразборная конструкция обеспечивает высокую прочность соединений и отсутствие протечек;
легкость в монтаже – благодаря невысокому весу трубчатые стальные радиаторы легко монтировать, особых сложностей у специалистов не возникает (такой прибор легко смонтировать самостоятельно);
стойкость к повышенному давлению – здесь нельзя говорить о феноменальной стойкости, но большинство моделей с легкостью выдерживает до 12-15 атмосфер;
устойчивость к коррозии – наибольшей стойкостью обладают специальные защищенные модели с внутренним полимерным покрытием

Обязательно обратите внимание на этот факт, если вы покупаете радиаторы для использования в квартире;
большой выбор дизайнерских моделей – благодаря этому вы можете выбрать радиатор под любой интерьер (или заказать что-то индивидуальное);
высокая теплоотдача – выше, чем у любых других видов батарей.. Парочка недостатков:

Парочка недостатков:

Слабым местом дизайнерских батарей являются слабые сварные швы. Их не рекомендуется устанавливать в многоквартирных домах с высоким давлением в отопительной системе.

  • высокая стоимость – характерна для нестандартных и дизайнерских решений;
  • нет стойкости к гидроударам – увы, но стальная батарея может лопнуть из-за слишком сильного скачка давления в отопительной системе.

Наименьшей стойкостью обладают дизайнерские модели с тонкими сварными швами – используйте их только в том случае, если вам нужно обогреть частный дом (давление в индивидуальных системах отопления низкое, в них не бывает гидроударов).

Китайские

Самой бюджетной моделью металлического трубчатого радиатора можно назвать батареи Оазис китайского производства. Несмотря на дешевизну, прибор отличается хорошей прочностью, стойкостью к агрессивному воздействию и отсутствием эксплуатационных ограничений. Ряд моделей изготавливаются с учетом специфики отечественных теплосетей. Трубчатые батареи отопления Оазис имеют самые положительные отзывы. Предприятие также специализируется на изготовлении стандартных биметаллических радиаторов отопления, отличающихся отличными теплотехническими характеристиками и доступной стоимостью.

Проверенные производители

На Российском рынке теплотехники присутствует широкий ассортимент радиаторов отопления, изготовители которых известны своей качественной продукции.

Лучшие радиаторы представлены несколькими известными производителями.

Алюминиевые

Среди изделий этого вида следует отметить двух таких производителей, как Global ISEO и Royal Thermo Revolution.

НЕ Покупай Радиаторы Пока Не Посмотришь ЭТО!!!

Watch this video on YouTube

Global ISEO

Итальянская фирма Global ISEO более пятидесяти лет занимается изготовлением алюминиевых радиаторов. Элегантные изделия гармонично вписываются в подоконные ниши и прекрасно выглядят в открытом доступе. Модельный ряд представлен приборами с разным количеством секций. Средняя цена радиатора из 8 секций – 5,2 тыс.руб., из 10 секций – 10,2 тыс.руб.

Royal Thermo Revolution

Данный бренд зарекомендовал себя, как производитель надёжной продукции доступной стоимости. Безупречный дизайн, повышенная мощность, стойкость к гидроударам и гарантия 10 лет – всё это свидетельствует о высоком качестве алюминиевых батарей. Средняя цена радиатора Royal Thermo Revolution с 10 секциями составляет 10,8 тыс.руб.

Стальные

Лучшие батареи отопления из стали представляют такие производители, как Kermi и Buderus.

Радиатор в системе отопления частного дома.

Watch this video on YouTube

Kermi

Бренд Kermi представляет одну из своих лучших стальных батарей Kermi FKO 22 с боковым подключением. Немецкие изделия изготавливают из качественной низкоуглеродистой стали. Благодаря этому радиаторы отличаются высокой производительностью.

Все приборы поступают в продажу с полным комплектом кронштейнов, заглушек и воздушным клапаном. Средняя цена панели 500 х 800 мм составляет 6,3 тыс.руб.

Buderus

Немецкая фирма является одним из производителей высококачественной продукции такой, как стальные панельные радиаторы отопления. Одна из лучших моделей Buderus Logatrend VK-Profil 22 изготовлена методом роликовой сварки.

Приборы отличаются элегантным внешним видом и рассчитаны на 50 лет безаварийной службы. Средняя цена данной модели размером 500 х 600 мм составляет около 5 тыс.руб.

Чугунные: МС-140 и GURATEC Apollo 970/05

Бюджетный вариант чугунных изделий представляет Луганский литейно-механический завод. Их предпочитают ставить в общественных местах и нежилых помещениях. Стоимость одной батареи из 5 секции МС-140 высотой 800 мм в среднем равна 2,7 тыс.руб.

Одним из лучших зарубежных производителей чугунных батарей считают немецкую фирму Guratec. Изделия изготавливают в стиле ретро. Продукция стоит дорого потому, что каждый прибор представляет собой своеобразное произведение искусства с росписью, вензелями в широком цветовом диапазоне. Чугунный радиатор GURATEC Apollo 970/05 обойдётся покупателю в сумму около 90 тыс.руб.

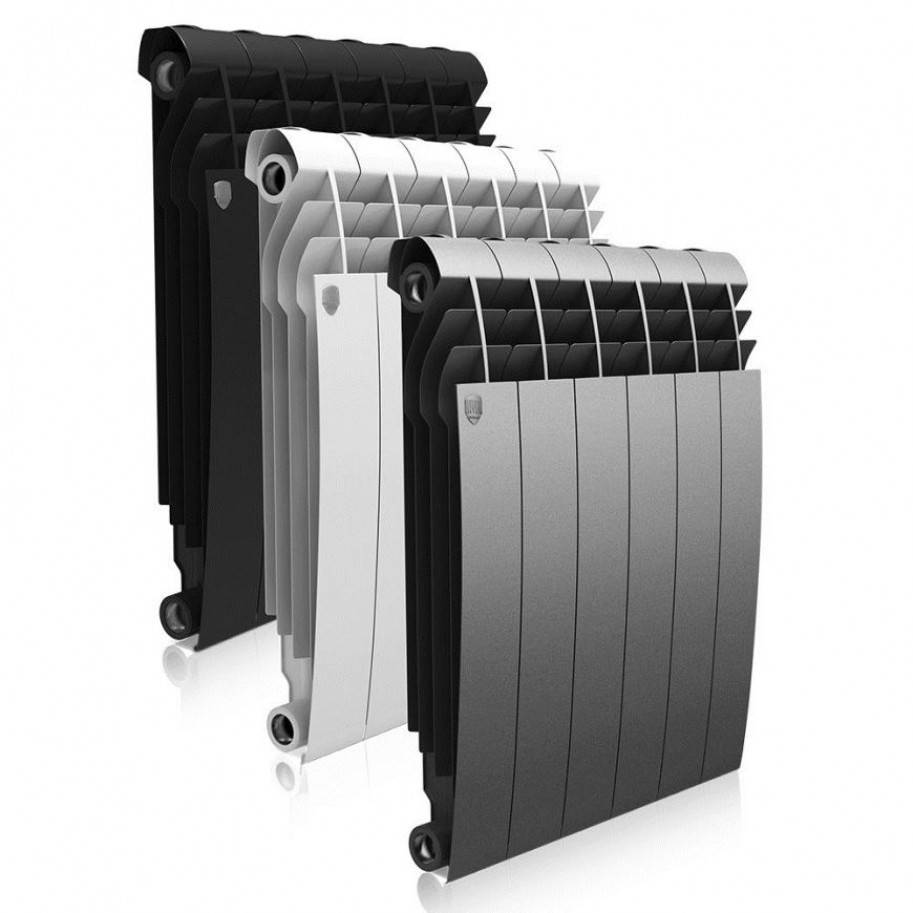

Биметаллические: SIRA GLADIATOR 500х4 и ROYAL Thermo Revolution Bimetall 350

На рынке теплотехники итальянская компания Sira Group известна своими высококачественными биметаллическими радиаторами Gladiator. Широкая линейка изделий включает в себя модели Alfa Bimetal, Gladiator, RS Bimetal и др. Средняя цена модели биметаллического радиатора SIRA GLADIATOR 500х4 около 3,6 тыс.руб.

Биметаллические приборы ROYAL Thermo Revolution Bimetall 350 отличаются высоким качеством. Главным достоинством является семислойное антикоррозионное покрытие, что позволяет эксплуатировать батареи в помещениях с высоким уровнем влажности (спортивные залы, бассейны и пр.).  Средняя стоимость радиатора 60 х 415 мм равна 8,3 тыс.руб.

Вакуумные: EnergyEco

Одним из лучших производителей вакуумных радиаторов отопления считают российскую компанию EnergyEco. Приборы изготавливают из 1,5 мм стали. Теплоотдача 1 секции равна 170 кВт. Средняя цена литиево-бромидного проточного радиатора из 10 секций равна 7 тыс.руб.

Кварцевые: ТеплЭко

Судя по рейтингам 2021 года, лучшим производителем названа российская компания ТеплЭко. Кварцевые панели можно ставить в помещениях с повышенной влажностью. Для ванной комнаты плита мощностью 400Вт обеспечит комфортную температуру воздуха. Стоит кварцевая монолитная плита размером 600 х 350 х 25 мм в среднем 2,6 руб.

Что нужно знать о видах биметаллических батарей

На первый взгляд биметаллические радиаторы кажутся одинаковыми, но эти конструкции классифицируют по разным критериям.

Биметаллические и полубиметаллические

В биметаллических конструкциях внешний кожух выполнен из алюминия, а для сердечника конвектора используют нержавеющую сталь, медь. В соответствии с технологией получается герметичное изделие высокой прочности, с максимальной защитой от протечек.

В полубиметаллических моделях внутренний каркас выполнен из нескольких металлов – нержавеющей стали, алюминия. Такая конструкция менее прочная, чем биметаллическая, вероятны коррозийные процессы, протечки.

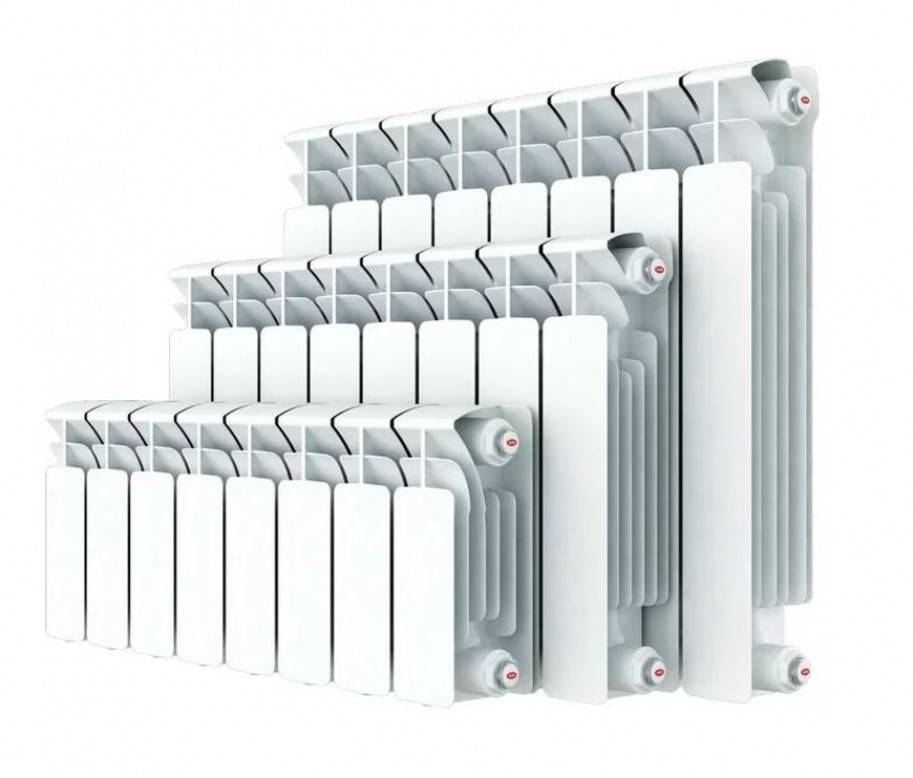

Секционные радиаторы

Каждая секция крепится посредством ниппелей, таким образом, формируется радиатор нужной мощности. Отрезки труб, расположенные горизонтально, имеют разнонаправленную резьбу. Наборные конструкции практичные, позволяют регулировать мощность с помощью добавления или отнимания секций.

Недостатки у таких конструкций также имеются. Прежде всего, это стыки, ограничены допустимые показания рабочего давления.

Существенный недостаток наборных радиаторов – попадание теплоносителя на алюминий в случае протекания, в результате образуется коррозия, и конструкция быстрее требует замены.

Вертикальные и горизонтальные модели

В зависимости от расположения трубок и габаритов, трубчатые радиаторы подразделяются на вертикальные и горизонтальные модели.

Фото 2. Трубчатый радиатор горизонтального типа. Обладает достаточно современным дизайном, хорошо сочетается с интерьером.

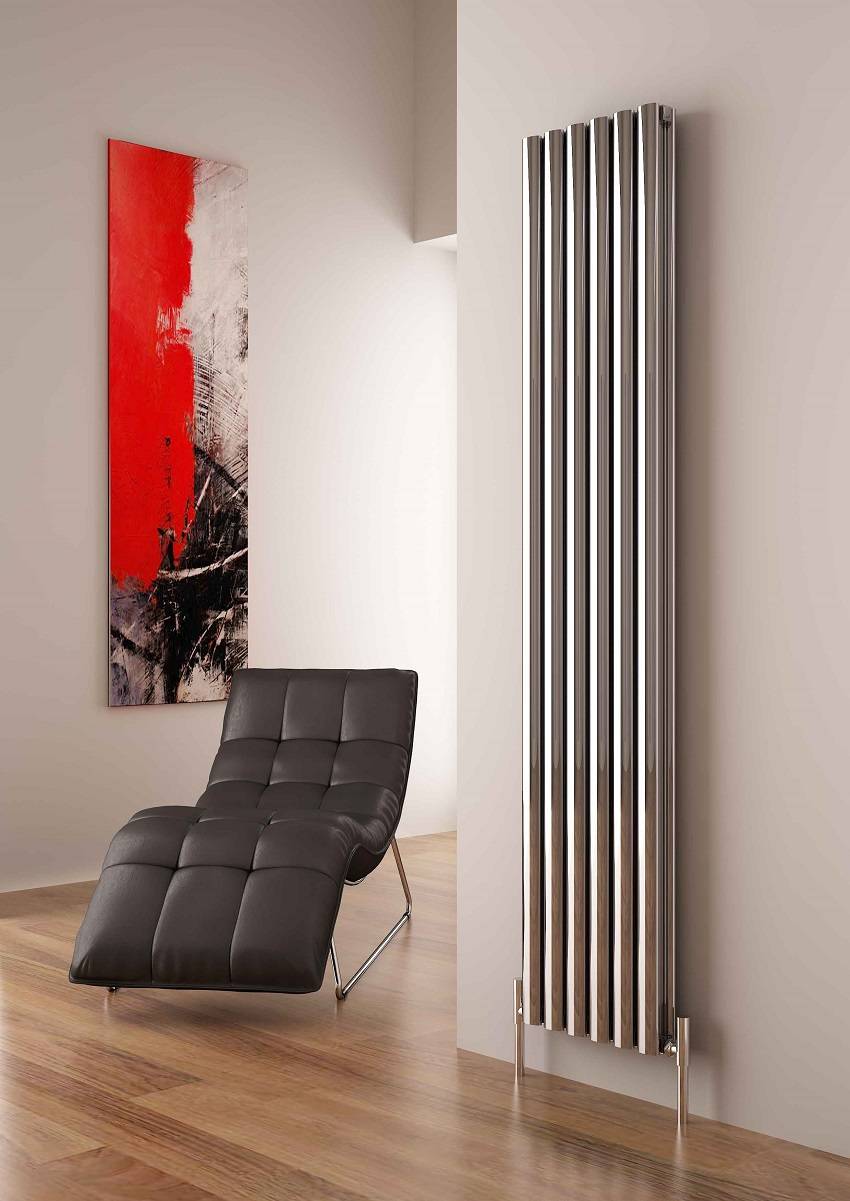

Для вертикальных моделей характерна высота 1—3 м при небольшой ширине. В превалирующем большинстве агрегатов трубки также расположены вертикально. Чаще используются в условиях дефицита пространства — на лестничных пролётах, рядом с балконными дверьми, а также в помещениях с витражным остеклением.

Горизонтальные аналоги отличаются небольшой высотой при увеличенной, по сравнению с вертикальными моделями, ширине. В зависимости от конструкции конкретной модели, трубки располагаются горизонтально либо вертикально. Горизонтальные модели дешевле по сравнению с вертикальными аналогами, а также легче подключаются к системе отопления боковым способом.

Тонкости установки стальных трубчатых батарей

Перед тем как приобрести трубчатые батареи, стоит ознакомиться с параметрами мощности выбранной модели. При неправильном выборе можно получить в пределах одной квартиры холодные и жаркие комнаты. Неправильный монтаж способен привести к тому, что в пределах одного помещения будут холодные и душные зоны – без циркуляционного обмена теплом. Нарушение безупречной горизонтали при монтаже ведет к постепенному завоздушиванию приподнятого угла. Признак – холодный участок в теплой батарее.

Подключение, обслуживание и регулировка температуры вертикальных батарей почти ничем не отличается от обычных

Для выпуска воздуха из радиатора или всего контура устанавливают кран Маевского на самой удаленной точке отопительной системы. В  многоквартирных домах он есть на последнем этаже.

Вертикальные трубчатые модели изначально продумываются такими образом, чтобы они соперничали по эстетике с остальными другими видами батарей.

Достоинства трубчатых радиаторов:

  • наиболее равномерное прогревание даже габаритных конструкций;
  • безопасность эксплуатации (нет острых углов, рекомендуются для детских);
  • привлекательный дизайн (можно перекрашивать);
  • форма доступна для частого мытья (актуально для аллергиков);
  • нет необходимости в дополнительной сборке и сложном монтаже.

Радиатор с гладким внешним покрытием не потребует специального ухода

Недостатки:

  • относительно большая цена (компенсируется продолжительной эксплуатацией);
  • трубки без обработки (отечественного производства) со временем подвержены коррозии, хотя и маркируются как «нержавеющая сталь»;
  • возможна протечка при неграмотном монтаже.

Внутренняя поверхность трубчатых элементов должна проходить обработку полимерным напылением. Это производится для того, чтобы снизить риск возникновения ржавчины. Поэтому трубчатые модели импортного производства отличаются повышенной стойкостью к загрязнениям внутренней среды. Но это отражается на цене. Данный фактор позволяет увеличить срок эксплуатации вертикальных трубчатых радиаторов без потребности в чистке и замене.

Для защиты от ржавчины и повышения срока эксплуатации некоторые модели вертикальных батарей имеют защитное напыление как внутри, так и снаружи
