Как самостоятельно сделать радиатор отопления из труб

Обвязка полипропиленовыми трубами инструктаж

Обвязка радиаторов может выполняться при помощи самых различных труб, но специалисты рекомендуют использовать полипропиленовые. Шаровые краны для обвязки покупаются также полипропиленовые, они могут быть прямыми и угловыми, этот вариант самый простой и недорогой. Латунная арматура стоит дороже, да и установка ее сложнее.

Обвязка из полипропилена выполняется таким образом:

• муфта с накидной гайкой вставляется в мультифлекс, который легко соединяется с любым выходом;
• сами трубы крепят к стенам на удобной высоте, они не должны плотно прилегать к поверхности, лучше оставлять зазор в 2-3 см. Крепят трубы при помощи специальных скоб, которые к стене фиксируются гвоздями или саморезами.

К радиаторам обвязка полипропиленом может осуществляться и при укладке труб в стену, в таком случае на поверхность они выходят только в местах подключения.

Обвязка радиаторов может выполняться при помощи самых различных труб, но специалисты рекомендуют использовать полипропиленовые.

Крепеж для батарей может быть самым различным, чаще всего это штыревое соединение, которое фиксируется на поверхности стены. Могут применяться и угловые кронштейны, которые также позволяют подвесить радиаторы на необходимой высоте. Для панельных батарей крепеж поставляется в комплекте, для секционных — необходимо покупать отдельно. Обычно для одной секции достаточно двух кронштейнов либо штырей.

Соединение кранов осуществляется таким образом:

• кран разбирается, в радиатор вворачивается штуцер и накидная гайка;
• специальным ключом гайка плотно закручивается.

Как видим, процесс этот предельно простой. Чтобы выполнить подобную работу, необходимо только приобрести специальный сантехнический ключ для американок, без которого просто установить кран вряд ли получится.

Для установки батарей и выполнения их обвязки требуются следующие материалы и инструменты:

• набор специальных ключей;
• уплотнители для резьбовых соединений;
• пакля и резьбовая паста;
• нити для резьбы.

Особенности подключения радиаторов

Монтаж отопления отличается некоторыми особенностями:

1. Необходимо соблюдать расстояние от радиатора до подоконника 100 мм. Если зазор между батарей и низом подоконника отличается, то тепловой поток нарушается, эффект отопительной системы будет низким.
2. От поверхности пола до батареи расстояние должно составлять 120-150 мм, в противном случае происходит резкий перепад температур.
3. Чтобы теплоотдача оборудования была правильной, расстояние от стены должно составлять от 20 мм.

При этом учитываем, что на установку и эффективность радиаторов отопления большое влияние оказывает метод монтажа: под подоконником в открытом виде эффективность системы отопления максимальная — 96-97%, в нише в открытом виде — до 93%, в частично закрытом виде — 88-93%, в полностью закрытом виде — 75-80%.

Отопительный радиатор может устанавливаться при помощи самых различных способов, его обвязка выполняется металлическими, полиэтиленовыми, полипропиленовыми трубами

Важно при монтаже правильно расположить не только трубы, но и сами батареи, выполнить подключение в соответствии со всеми рекомендациями и нормами. В этом случае отопительная система будет работать очень эффективно, не потребует проведения ремонтных работ. Поделитесь полезной статьей:

Поделитесь полезной статьей:

Какой металл лучше

Для начала отметим, что конструкции подобного рода могут предназначаться как для теплоотдачи, выполняя функцию радиаторов, так и для забора тепла, когда трубчатый регистр монтируется непосредственно в топочной камере котла или печи.

Плюс в некоторых моделях вместо жидкостного теплоносителя используется разогретый газ, к примеру, радиаторная дымоходная труба.

• Стальные трубы для радиаторов отопления заслужено считаются лидерами данного сектора рынка. Конечно, теплоотдача стали не так высока, как у алюминия или меди, она подвержена коррозии и требует регулярного ухода. Но эти недочеты с лихвой компенсирует доступная цена, а также широкий диапазон типов и размеров. Кроме того варить обычный черный металл гораздо проще нежели цветной.
• Нержавеющая сталь для таких конструкций используется крайне редко. Не считая того, что ее стоимость, мягко говоря, далека от бюджетной, для пайки нержавейки применяется аргонная сварка, а работать с ней может далеко не каждый профессиональный сварщик.

Подготовка

Перед тем, как нарастить батарею, ее нужно снять и должным образом подготовить. Прибор очищают от пыли и ржавчины, после чего проводят ревизию резьбового отверстия, предназначенного для коммутации батареи и подводящей трубы. Как правило, за годы эксплуатации на нем образовываются наросты из-за повышенной жесткостью воды и наличия в нем хлорки.

От этих образований нужно обязательно избавиться. Для этого используют наждачную бумагу, обрабатывая ею отверстие с резьбой. При этом нужно наблюдать особенную тщательность, т.к. даже небольшие остатки наростов воспрепятствуют герметичности установки прокладок. В дальнейшем это приводит к появлению протеканий по стыку коммутации.

Изготовление батареи отопления из профильной трубы

Радиатор отопления является таким устройством, которое могут изготовить не только промышленные компании, но и хозяева домов, включая новичков в этом деле. Правда, последним придется потратить немало времени.Наиболее просто изготавливать батарею из профильной трубы с квадратной или прямоугольной формой в разрезе. Это потому, что она не крутится, и ее легко зафиксировать, что позволяет сосредоточиться на выполнении всех сварочных работ и работ, связанных с резкой металла.

Устройство радиатора отопления из трубы профильной является таковым:

• 3 горизонтальные трубы;
• 4 вертикальные перемычки;
• 6 заглушек;
• приваренные к концам верхней и нижней трубы муфточки с внутренней резьбой.

Вертикальные перемычки размещаются у концов труб и позволяют воде попадать с верхней трубы в нижнюю.

Преимущества отопительных регистров

Отопительные регистры обладают рядом преимуществ:

• возможность использования индивидуального чертежа;
• теплоносителем может выступать не только вода, но и нагретый пар;
• подключение регистра отопления к системе отличается крайней простотой;
• отлично подходят для отопления больших зданий, поскольку обладают очень хорошей теплоотдачей;
• довольно дешево стоят.

Самодельный регистр отопления показан на видео:

Регистры уже сейчас стали хорошими конкурентами привычным отопительным радиаторам. Изготовленные регистры отопления своими руками позволяют существенно сэкономить, а работать эти конструкции могут даже в помещениях с агрессивной средой.

Ассортимент различных приборов для обогрева помещений на современном рынке поражает своим разнообразием, сейчас можно легко найти изделия практически на любой вкус и кошелек. Тем не менее, радиаторы отопления своими руками из трубы делаются, по сей день. Эти конструкции могут быть сварными или сборными, для такого производства используются разные металлы, что же касается форм, то здесь все зависит от воображения мастера. Обо всех этих тонкостях мы и побеседуем далее.

Исправление ошибок

Иногда, неправильно произведенные замеры помещения, приводят к неверным расчетам. Установленный радиатор отопления работает неэффективно, в помещении прохладно. Не стоит сразу же бросаться и делать новый прибор, затрачивая и время, и деньги. Есть способ, как можно повысить тепловую отдачу.

Для этого необходимо увеличить площадь нагрева. Единственный в данном случае вариант – приварить к трубной конструкции ребра из металлического листа толщиною 1,0-2,0 мм. Форма ребер может быть разной, главное – их площадь.

Поэтому из листа железа вырезаются, к примеру, прямоугольные куски размерами по длине больше высоты радиатора, по ширине 100-150 мм. В них с одной стороны вырезаются полукруги диаметром 100 мм. На каждом куске листа по два полукруга, расстояние между которыми определяется промежутком между двумя трубами в батарее.

Готовые формы привариваются к отопительной конструкции. Чем их больше, тем выше теплоотдача прибора.

Расчет размеров

Сделать самостоятельно трубный прибор отопления не очень сложно. Но здесь есть один важный момент – правильно провести расчет размеров прибора. Ведь именно от них будет зависеть такой показатель, как теплоотдача.

Необходимые показатели

Расчет непростой, потому что для его проведения требуются некоторые критерии самого помещения. К примеру: площадь остекления, количество входных дверей, какие окна установлены, проведена ли теплоизоляция пола, стен и потолка.

Все это учесть сложно, поэтому существует более простой вариант, в котором учитываются всего лишь два показателя:

Радиатор отопления выбирается из расчета теплоотдачи на 10 м² равным 1 кВт тепловой энергии. Высота потолка не должна превышать 2,8 м.

Как это может помочь при сборке самодельного прибора отопления? Для этого придется провести сравнение с обычным чугунным радиатором марки МС-140-500. Теплоотдача его одной секции – 160 Вт, объем – 1,45 л. Что это нам дает?

Можно точно определить, сколько секций будет необходимо, если использовать чугунный прибор. Из количества секций определяется общий объем теплоносителя, который будет помещаться в одной батарее. А зная это число, можно приблизительно установить объем трубного радиатора.

Все дело в том, что теплопроводность стали равна 54 Вт/м*К, а чугуна – 46 Вт/м*К. То есть, небольшая погрешность в меньшую сторону не окажет никакого влияния на качество отдачи тепла.

Пример расчета

Условно будем считать, что восьмисекционный чугунный отопительный прибор соответствует вышеописанному соотношению. Его объем – 8х1,45=11,6 л.

Теперь можно подсчитать длину трубы диаметром 100 мм, которую будем использовать для сборки самодельной батареи. Площадь сечения труб стандартная – 708,5 мм². Делим объем на сечение, получаем длину (литры переводим в мм³): 116000:708,5= 1640 мм. Или 1,64 м.

Небольшое отклонение в обе стороны не будет сильно влиять на теплоотдачу. Поэтому можно выбрать или 1,6 или 1,7 м.

Виды систем

• Однотрубная система — монтируется один трубопровод, по которому идет подача источника тепла и отток отработавшей жидкости. Лучше применять в случаях, когда устанавливается небольшое количество батарей. Так обычно поступают устраивая отопление квартир, где стояк проходит во всех комнатах. При такой схеме каждый следующий радиатор будет холоднее предыдущего, но уменьшается количество труб, проведенных по помещению.
• Двухтрубная система — наилучший метод устройства, дает возможность сохранения равномерной температуры нагревающей жидкости на всем протяжении схемы. Монтируя такие системы подающую магистраль обычно располагают под уровнем подоконника, а возвратную над плинтусом.

Как лучше подключить радиаторы отопления в том или ином случае рассмотрим ниже, после того, как разберем каждый способ подключения отдельно.

1. Боковой — при таком способе подача и обратное течение подводятся с одной стороны. Хорошо работает при обогревающих конструкциях, имеющих до 15-ти секций;
2. Диагональный — лучше применять на длинных элементах отопления. Подключение коммуникаций производится к верхнему отверстию с одной стороны и противоположному по диагонали выходу.
3. Нижний — наименее эффективный вариант, требует обеспечения большого давления в теплоносителе по всей длине отопительных конструкций. Для сохранения теплоотдачи используют обогреватели с увеличенным количеством секций. Для обеспечения нормальной температуры частных домов применяется только при наличии в системе отопления насоса достаточной мощности.

Особенности подсоединения радиатора отопления к полипропиленовым трубам

После того, как навесили и закончили обвязку батареи отопления, к ней подсоединяют с подающим и обратным трубам из полипропилена. Для этого нужно иметь сварочный аппарат для пластиковых труб и набор гаечных ключей. Схема подключения металлического радиатора к полимерным трубам изображена на нижнем рисунке.

• 1 – муфта;
• 2 – шаровой кран;
• 3- переходная муфта от металла к полипропилену;
• 4 – соединительная полипропиленовое кольцо;
• 5 – полипропиленовая труба отопительной системы.

Сваривают аппаратом сначала кольцо с переходной муфтой, а затем соединяют кольцо с подводящей трубой. В се остальные соединения стягивают гаечным ключом. Для соединения с металлическими трубами применяют сгоны, шайбы и сквозные гайки.

Выбор места для установки отопительных радиаторов

Говоря о том, как правильно установить радиатор отопления в квартире, следует отметить, что оптимальным местом для установки традиционно считается пространство под окнами. Такое расположение создает теплый заслон на пути холодных воздушных масс, проникающих в помещение со стороны окна.

Желательно, чтобы ширина теплового радиатора составляла как минимум три четверти от ширины оконного проема – это предотвратит потение стекол при обогреве жилища.

Соблюдение указанных рекомендаций по установке радиаторов отопления своими руками обуславливает эффективную циркуляцию теплых воздушных масс в помещении и его оптимальный прогрев.

Изготовление секционных отопительных батарей из металлических труб кустарным способом

Инструменты

Чтобы самостоятельно изготовить регистр, приготовим необходимый инструментарий:

• Сварочный аппарат, электроды и защитная маска.
• Болгарка, электродрель, абразивный круг и сверла по металлу.
• Молоток, газовый ключ, строительный уровень, рулетка.
• Тиски, струбцины, щетка с металлическим ворсом.

Кроме защитной маски для сварки стоит взять спецкостюм, рукавицы и крепкие сапоги или ботинки.

Необходимые материалы

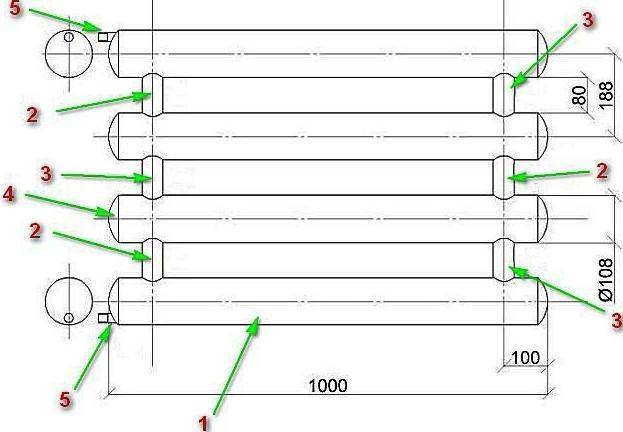

Для примера возьмем процесс изготовления радиатора, представленного на чертеже. Он состоит из 4-х секций длиной один метр. Материал – 108-мм стальная труба. Кроме всего перечисленного, как минимум, нужно два крана шарового типа. Их ставят на вход и выход устройства, дополнительно можно подсоединить кран на верхнюю секцию батареи для стравливания воздуха из системы.

№ Позиции	Деталь	Параметры детали	Количество
1	Труба стальная	Ø 108 мм (ДУ 100)	4
2	Перемычка непроходная	Ø 48х3,5 мм (ДУ 40)	3
3	Перемычка проходная	Ø 48х3,5 мм (ДУ 40)	3
4	Штуцер с наружной резьбой	G1/2″ (ДУ 15)	2
5	Заглушка торцевая эллиптическая	Ø 108 мм (ДУ 100)	8

Технология сборочных работ

• Первый этап – разметка и резка трубных заготовок. Их внутреннюю плоскость нужно очистить от ржавчины и заусениц, чтобы ничего не препятствовало циркуляции теплоносителя.
• Следующий шаг – подготовка заглушек. При необходимости их также следует очистить от ржи. В двух высверливают отверстия для монтажа штуцеров.
• Вставить и приварить штуцеры в отверстиях, заглушки наварить на торцы труб.
• По чертежным размерам отметить места крепления перемычек. На трубах Ø 108 мм, где будет проходные каналы, высверлить отверстия по диаметру перемычек. Будьте внимательны при разметке!
• На горизонтальные секции, где просверливались отверстия, приварить проходные перемычки; где отверстий нет – непроходные. Тандем перемычек объединит секции и сформирует правильное направление движения теплоносителя.
• Зачистить все сварочные швы. Проверить устройство на предмет герметичности: закрыть нижний штуцер радиатора, а через верхний заполнить его водой. Если проявится хотя бы минимальная течь, то воду сливают, а место дефекта дополнительно проваривают.
• После проверки поверхность секционной батареи отопления из металлических труб нужно покрасить термостойкой краской. Такая обработка защитит и от коррозии, и добавит изделию эстетичности.

Исправление ошибок

Иногда, неправильно произведенные замеры помещения, приводят к неверным расчетам. Установленный радиатор отопления работает неэффективно, в помещении прохладно. Не стоит сразу же бросаться и делать новый прибор, затрачивая и время, и деньги. Есть способ, как можно повысить тепловую отдачу.

Для этого необходимо увеличить площадь нагрева. Единственный в данном случае вариант – приварить к трубной конструкции ребра из металлического листа толщиною 1,0-2,0 мм. Форма ребер может быть разной, главное – их площадь.

Поэтому из листа железа вырезаются, к примеру, прямоугольные куски размерами по длине больше высоты радиатора, по ширине 100-150 мм. В них с одной стороны вырезаются полукруги диаметром 100 мм. На каждом куске листа по два полукруга, расстояние между которыми определяется промежутком между двумя трубами в батарее.

Готовые формы привариваются к отопительной конструкции. Чем их больше, тем выше теплоотдача прибора.

Поэтапные действия: как сделать радиатор отопления своими руками

Радиатор отопления для частного дома можно изготовить самостоятельно. Для этого понадобится предварительно изучить инструкцию и поэтапность работ. Изготовление радиатора нельзя назвать сложным, но времени на подготовительный этап и саму сварку конструкции уходит много.

В нескольких местах круглые трубки необходимо приварить к профильной трубе. При выполнении двух прихваток, следует проследить за тем, чтобы линия между ними соответствовала диаметру трубы

Каждый конец перемычки важно хорошо зафиксировать

Поэтапная сварка:

• Приварить перемычки профильной трубы нужно так, чтобы конструкция была расположена вертикально.
• Очистить пространство профиля.
• Приложить заглушки.
• Приварить заглушки к основанию радиатора.

На завершающем этапе работ необходимо обработать сварочные швы. Определившись с видом подключения, в готовом радиаторе можно просверлить отверстия. Затем на отверстия устанавливают специальные муфты.

Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Вот за эти дужки заводят крюки

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

Кран маевского и способ его установки

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

Где ставить заглушку и кран маевского при разных способах подключения

Запорная арматура

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

Краны на радиатор отопления

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя, выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

• если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
• на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.
