Обогрев частного дома геотермальным отоплением

Схема «Ленинградка»

«Ленинградка» – одна из самых простых, но тем не мене достаточно эффективных и экономичных отопительных схем разводки частного дома.  Она похожа на однотрубную схему, то есть теплоноситель последовательно проходит по всем радиаторам помещения, постепенно теряя температуру нагрева. Магистральная труба размещается вдоль пола и закольцовывает контур от нагревательного устройства. Применять «Ленинградку» лучше всего в одноэтажных домах, чтобы все батареи находились на одном уровне. В этом случае система может работать при естественной циркуляции, но при её монтаже в двухэтажных домах  необходимо применять принудительную подачу теплоносителя.

Достоинствами этой схемы являются:

• экономный расход материалов;
• легкий монтаж;
• длительная надёжная эксплуатация;
• возможность спрятать магистральную трубу под напольным покрытием для улучшения эстетичности интерьера.

Ленинградка» не лишена существенных недостатков:

• невозможность поддерживать одинаковый температурный режим во всех помещениях;
• горизонтальная разводка не позволяет подключать теплый пол или полотенцесушители;
• большая площадь помещения требует применение циркуляционного насоса для обеспечения рабочего давления в системе.

Реальные преимущества и недостатки

Если в России геотермальное отопление частного сектора получило сравнительно малое распространение, значит ли это, что идея не стоит затрат на её воплощение? Может быть, и заниматься этим вопросом не стоит? Оказалось, что это не так.

Использование системы геотермального отопления жилища – решение выгодное. И тому есть несколько причин. В их числе и быстрая установка оборудования, которое способно длительное время работать без каких-либо перебоев.

Если использовать в отопительной системе не воду, а качественный антифриз, она не будет промерзать и её износ будет минимальным.

Перечислим и прочие преимущества этого вида отопления.

• Исключена процедура сжигания топлива. Мы создаём абсолютно пожаробезопасную систему, которая, в процессе своей эксплуатации, не сможет нанести жилью никакого ущерба. Кроме того, исключается ряд других моментов, связанных с присутствием топлива: теперь не нужно искать место для его хранения, заниматься его заготовкой или доставкой.
• Существенная экономическая выгода. В процессе эксплуатации системы не потребуется никаких дополнительных вложений. Ежегодный обогрев обеспечивают силы природы, которые мы не покупаем. Конечно, при функционировании теплового насоса затрачивается электрическая энергия, но при этом объём производимой энергии существенно превышает размеры потребления.
• Экологический фактор. Геотермальное отопление частного загородного дома – это экологически безопасное решение. Отсутствие процесса горения исключает поступление в атмосферу продуктов сгорания. Если это осознают многие, и такая система теплоснабжения получит должное повсеместное распространение, негативное влияние людей на природу многократно уменьшится.
• Компактность системы. Вам не придется организовывать в своём доме обособленное помещение котельной. Всё, что будет необходимо – это тепловой насос, который можно разместить, например, в подвале. Наиболее объёмный контур системы будет располагаться под землей или под водой, на поверхности вашего участка вы его не увидите.
• Многофункциональность. Система может работать как на отопление в холодное время года, так и на охлаждение в период летней жары. То есть, по сути, она заменит вам не только обогреватель, но и кондиционер.
• Акустический комфорт. Тепловой насос работает практически бесшумно.

Выбор геотермальной системы отопления экономически выгоден, несмотря на то, что придется потратиться на покупку и установку оборудования.

Кстати, в качестве недостатка системы упоминают именно затраты, на которые придется пойти, чтобы установить систему и подготовить её к работе. Нужно будет купить сам насос и некоторые материалы, выполнить работы по монтажу наружного коллектора и внутреннего контура.

Не секрет, что ресурсы дорожают год от года, поэтому автономная система отопления, которая способна окупиться в течение нескольких лет, всегда будет экономически выгодна для её владельца

Впрочем, эти расходы окупаются всего за несколько первых лет эксплуатации. Последующее использование уложенного в грунт или погруженного в воду коллектора позволяет сэкономить значительные средства.

К тому же, сам процесс монтажа не настолько сложен, чтобы приглашать для его выполнения сторонних специалистов. Если не заниматься бурением, то всё остальное можно сделать самостоятельно.

Надо отметить, что некоторые умельцы, в стремлении сэкономить научились собирать геотермальный тепловой насос собственноручно.

Плюсы и минусы геотермального отопления

Данный вид отопления приобрел актуальность в Америке в 80-е годы, когда в стране разразился экономический кризис. Сначала монтаж подобных установок стоил огромных денег и его могли оплатить только состоятельные владельцы недвижимости, но позже геотермальное отопление своими руками стало доступно для многих слоев населения.

Обустройство геотермального теплоснабжения в частном домовладении имеет ряд преимуществ:

1. Тепловую энергию для дальнейшего использования можно получать почти в любом месте, ее подача ничем не ограничивается и является наиболее устойчивой.
2. Выработка геотермального тепла не приводит к образованию различных вредных выбросов после сгорания углекислого газа.
3. Отопление на основе работы подобной установки не нуждается в постоянном обслуживании.
4. Для владельца загородной недвижимости такое теплоснабжение помещений считается бесплатным.
5. Насосное оборудование занимает гораздо меньше места для установки, чем при обустройстве других отопительных систем.
6. При помощи геотермальной энергии можно не только нагревать помещение, но и в случае необходимости охлаждать его, поскольку принцип работы установки имеет много общего с функционированием кондиционеров.
7. Допускается обустройство такого отопления одновременно с другими системами выработки тепла, например, с дизельной, газовой или функционирующей за счет солнечной энергии.

Но перечисленные недостатки нивелируются нынешними тенденциями поднятия цен на многие виды топлива. Безусловно, срок окупаемости получается длительным, но 100 лет эксплуатации геотермального котла доказывает экономичность такого решения.

Бивалентные гибридные системы отопления на базе тепловых насосов

Гибридная система отопления (бивалентная) состоит из основного источника тепла, пикового догревателя и буферного накопителя. Данная система позволяет максимально эффективно использовать тепловой насос при минимальных капиталовложениях.

Функционирование бивалентной системы

Как известно, отопительное оборудование подбирается согласно теплопотерь помещения при минимальной температуре наружного воздуха (для Киева -22 °С). Это значит что подобранный котел должен обогреть Ваше помещение в диапазоне температур: от -22 до +8 °С. Если же проанализировать Климатологию, то окажется что количество дней в отопительном сезоне когда температура опускается ниже -15 °С составляет меньше 5%. Поэтому, нецелесообразно проводить подбор теплового насоса на максимально низкую температуру наружного воздуха, намного выгоднее приобрести тепловой насос меньшей производительности и недорогой дублирующий источник тепла (пиковый догреватель — дешевле всего электрокотел) который будет включаться в работу исключительно при температуре ниже точки бивалентности (как правило -15 °С). Плюсом данной системы является также резервирование системы отопления.

Основные Плюсы:

• Резервирование системы отопления
• Возможность приобретения теплового насоса меньшей теплопроизводительности

Основные Минусы:

Нет

5. Какой мощности нужен тепловой насос?

Если у Вас новый дом из газоблока утепленный 100-120-150 мм минваты или пенопласта (стены и фундамент на глубину промерзания), хорошие двохкамерные энергосберегающие стеклопакеты, утепленная крыша (150-200мм), утепленный пол по грунту (минимум 100 мм.), тогда теплопотери Вашего дома составляют 50 Вт/м2 (при -22 °С):

• Дом 100 м2 — 5 кВт
• Дом 150 м2 -7,5 кВт
• Дом 200 м2 — 10 кВт
• Дом 250 м2 — 12,5 кВт
• Дом 300 м2 — 15 кВт
• Дом 350 м2 — 17,5 кВт
• Дом 400 м2 — 20 кВт
• Дом 450 м2 — 22,5 кВт
• Дом 500 м2 — 25 кВт
• Здание 1000 м2 — 50 кВт

В принципе такие телопотери свободно может покрыть тепловой насос воздух-вода серии Zubadan:

• Дом 100 м2 — 5 кВт — PUHZ-SW50VHA
• Дом 150 м2 -7,5 кВт — PUHZ-SHW80VHA
• Дом 200 м2 — 10 кВт — PUHZ-SHW112VHA/PUHZ-SHW112YHA
• Дом 250 м2 — 12,5 кВт — PUHZ-SHW140YHA
• Дом 300 м2 — 15 кВт — PUHZ-SHW140YHA + резерв 3 кВт
• Дом 350 м2 — 17,5 кВт — PUHZ-SHW230YKA
• Дом 400 м2 — 20 кВт — PUHZ-SHW230YKA
• Дом 450 м2 — 22,5 кВт — PUHZ-SHW230YKA + резерв 3 кВт
• Дом 500 м2 — 25 кВт — PUHZ-SHW230YKA + резерв 5 кВт
• Здание 1000 м2 — 50 кВт — Каскад из 2-х тепловых насосов PUHZ-SHW230YKA + резерв 4 кВт

При выборе мощности теплового насоса следует также учесть мощность необходимую для подогрева вентиляции, бассейна, горячей воды и т.п. Поэтому перед приобретением — посоветуйтесь с экспертом и выполните расчет теплопотерь.

Разновидности геотермального оборудования

Какой бы ни была разновидность системы геотермального отопления, она будет отличаться исключительно внешним почвенным коллектором. Таких разновидностей есть всего четыре, давайте вкратце рассмотрим каждую из них.

Горизонтальная конструкция

В данном случае насос должен располагаться несколько ниже того уровня, где промерзают подземные воды – примерно метр-полтора, все зависит от того, в какой части страны вы проживаете. Трубы, использованные здесь, могут быть выполненными из следующих материалов:

• металлопластик;
• ПВХ;
• медь.

Отдача тепла в данном случае такова, что дабы получить 8-9 киловатт теплоэнергии, необходимо, чтобы коллектор был общей площадью от 400 до 500 м. кв.; более того, здесь важны и особенности установки (о них мы поговорим ниже). А особенности таковы, что траншеи

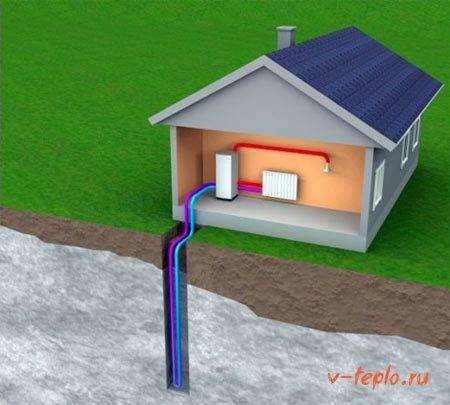

Вертикальная конструкция

Она состоит из ряда пробуренных скважин, имеющих различные наклоны и направления. В каждую из них устанавливается геотермальный зонд, что позволяет достигнуть теплоотдачи в 50 ватт на погонный метр. Получается, что для тех же 8-9 киловатт тепла требуется примерно 200 метров таких скважин.

Обратите внимание! В данном случае никакого ущерба ландшафту вы не нанесете, поскольку монтаж всей системы потребует уж слишком мало места

Конструкция, размещенная в воде

Внешний обменник тепла необходимо устанавливать в близлежащий водоем на двух- либо трехметровую глубину. Важнейшим требованием к установке контура подобного рода является то, что дом должен быть отдаленным от водоема максимум на 100 метров. Более того, водоем этот должен иметь площадь минимум 200 метров квадратных.

Воздушная конструкция

Контур в данном случае получает тепловую энергию из воздуха. Такое геотермальное отопление дома особенно целесообразно в южных регионах нашей страны. Основное достоинство «воздушного» обогрева – это полное (почти) отсутствие каких-либо монтажных или земляных работ. Но есть и минус – при температуре окружающей среды минус 15 градусов КПД снижается до стопроцентной отметки. Если она падает дальше, то уже при минус 20 работоспособность системы равняется нулю.

Схемы монтажа системы отопления в частном доме

На практике применяются два вида систем – схем (или видов разводки труб), а именно:

• однотрубная;
• двухтрубная.

Каждая из них имеет свои преимущества, недостатки и используется в разных случаях.

Однотрубная система

Этот тип разводки более дешевый и простой. Система строится в виде кольца – все батареи соединяются последовательно друг с другом, и горячая вода движется от одного радиатора к другому, затем попадает снова в котел.

Как видно на рисунке, все батареи соединены последовательно, а теплоноситель проходит каждую из них.

Эта схема отопления весьма экономична в своем исполнении, ее просто монтировать и проектировать. Но в ней присутствует один существенный недостаток. Он настолько весомый, что многие отказываются от такой разводки и предпочитают более дорогую и сложную – двухтрубную. Проблема в том, что по мере продвижения теплоносителя он будет постепенно остывать. До последней батареи вода будет поступать чуть теплой. Если же увеличить мощность котла, то первый радиатор будет слишком сильно нагревать воздух. Такая неравномерность распределения тепла и заставляет отказываться от простой и дешевой однотрубной системы.

Можно попробовать выйти из сложной ситуации, увеличив количество секций последнего радиатора, но и это не всегда эффективно. Отсюда напрашивается вывод, что однотрубную разводку можно использовать в том случае, когда количество соединенных последовательно батарей составляет не более трех.

Некоторые выходят из ситуации следующим образом: подключают к котлу насос, тем самым заставляя воду двигаться в принудительном порядке. Жидкость не успевает остывать и проходит через все радиаторы, почти не теряя температуры. Но и в этом случае вас ждут некоторые неудобства:

• насос стоит денег, а значит, растут затраты на установку системы;
• увеличивается потребление электроэнергии, так как насос работает от электричества;
• если отключат электричество, то не будет давления в системе, а значит, не будет и тепла.

Вывод. Однотрубная система эффективна лишь для маленьких домиков с 1-2 комнатами, где используется небольшое количество радиаторов. Несмотря на свою простоту и надежность, она не оправдывает себя в загородных домах, где нужно устанавливать более трех радиаторов на всю жилую площадь.

Двухтрубная система

Горячая вода подается по одному трубопроводу, а остывшая – по другому. Таким образом обеспечивается равномерное распределение тепла по всем батареям.

Такая разводка отопления в частном доме будет намного эффективнее и лучше однотрубной. Хотя она и дороже в исполнении, и сложнее в монтаже, но позволяет равномерно распределять тепло по всем батареям, что поможет создать комфортные условия. В отличие от однотрубной, в этой разводке труба с горячей водой подводится под каждый радиатор, а остывшая жидкость спускается по обратной линии в котел. Так как теплоноситель подается сразу на все батареи, то и последние нагреваются одинаково.

Эта система не намного сложнее первой, придется покупать большее количество материалов, так как подводить трубы придется к каждому радиатору.

Двухтрубная система может работать по двум схемам:

• коллекторной;
• лучевой.

Лучевой вариант разводки более старый. В этом варианте подающая труба устанавливается в верхней точке дома, после чего делается разводка труб на каждую батарею. Благодаря такой конструкции схема и получила название – лучевая.

Первая схема работает следующим образом: на чердаке необходимо установить коллектор (специальное устройство, состоящее из множества труб), который распределяет теплоноситель по трубам отопления. В этом же месте нужно установить запорную арматуру, которая будет отсекать контуры. Такая конструкция достаточно удобная, она облегчает ремонт всей линии и даже отдельного радиатора. Схема хотя и надежна, но у нее есть один существенный недостаток – сложный монтаж с большим количеством материалов (запорные арматуры, трубы, датчики, устройства контроля). Коллекторная схема разводки труб отопления схожа с лучевой, но более сложная и эффективная.

В отличие от однотрубной системы, двухтрубная не нуждается в дополнительной принудительной циркуляции теплоносителя. Она и без насоса показывает высокую эффективность.

Принцип работы

При извлечении низкопотенциального тепла Земли используют тепловой насос для геотермального отопления. В качестве источника выступает грунт. Тепло с него забирают при помощи специальных зондов, помещенных в скважины.

Технические особенности работы системы отопления геотермального типа

Для того чтобы соорудить качественное геотермическое отопление жилища, недостаточно лишь изучить фото этих конструкций и видео по их установке. Весь процесс монтажа является весьма сложным, поэтому в случае трудностей правильнее будет обратиться за помощью к квалифицированным специалистам.Однако оборудовать такую коммуникацию можно и самостоятельно.Для начала пробурить шахту, расчет которой будет зависеть от следующих факторов:

• площадь, которую имеет постройка;
• вид грунта на обустраиваемой территории;
• особенности строения земной коры в конкретном регионе;
• климатические условия.

Как правило, длина, на которую выполняется бурение шахты, может варьироваться от 25 до 100 метров.Затем требуется спустить в оборудованную шахту трубки, поглощающие тепло. Прогретая до определенной температуры вода должна поступать в тепловой насос, где она сжимается и впоследствии передается системе отопления.

Особенности забора тепловой энергии из-под земли

Перед тем, как использовать такой способ отопления на своем дачном участке или заказать геотермальный обогрев в загородном доме «под ключ», следует узнать еще несколько особенностей такого отопления.

Геотермальная система отопления

В отличие от систем, в которых используется, скажем, газ либо электричество, теплоноситель в геотермальных контурах никогда не нагревается до высоких температур. Следовательно, здесь требуется, и потратить меньше энергии. Но для поддержания комфортной температуры в дома в этом случае потребуется большие площади радиаторов. А потому, чтобы не тратиться на обилие батарей, обустраиваются только теплые полы. Причем специалисты и в большинстве других систем называют такой вариант наиболее оптимальным, так как тепло сразу поступает в жилую зону, а не поднимается сначала под потолок, как от батарей.

Способы реализации геотермального отопления

Существует несколько вариантов реализации геотермального отопления дома. Основные отличия этих вариантов заключаются в расположении внешнего теплообменного контура. При этом внутренний контур во всех случаях используется одинаковый. Два основных способа реализации:

• С вертикальным теплообменником;
• С горизонтальным теплообменником.

Горизонтальный теплообменник

Как можно понять из названия, теплообменник в таких геотермальных установках для отопления дома укладывается горизонтально. Перед тем как это делать, нужно точно знать глубину промерзания земли в вашем регионе. Трубки теплообменника укладываются в траншеи, которые находятся ниже уровня промерзания земли. В этом случае требуется большое пространство для укладки теплообменника.

Система геотермального отопления с горизонтальным теплообменником

Обычно этот вариант геотермальной установки используется в момент строительства. То есть, пока идёт строительство дома и на участке ещё ничего не благоустроено.

Горизонтальный теплообменник в близлежащем водоёме

Это довольно редкий случай. Требуется, чтобы дом находился не более чем в 100 метрах от водоёма. Это может быть естественный или искусственный водоём, но он не должен промерзать до дна в зимнее время. Именно на дне будет уложен горизонтальный контур теплообменника. Площадь водоёма должна быть как минимум 200 «квадратов». Считается, что этот способ организации внешнего теплообменника наименее затратный. Но такое расположение домов встречается нечасто. А если ли это водоём общественный, то укладка в него теплообменника может обернуться проблемами с законом.

Система геотермального отопления с горизонтальным теплообменником в водоёме

Отопление по типу энергоносителя

Типовая котельная с двумя котлами. Слева установлен электрический котел, справа газовый

Любой вид отопления частного дома отличается по способу «производства» тепла. Каждое устройство в процессе нагрева использует различные компоненты энергоносителей. В зависимости места установки, технических параметров помещения, здания, подводки самого источника питания принято использовать несколько видов топлива. Питание отопительных устройств, отличается видом топлива и методом подводки.

Сюда входят следующие варианты:

• Газовое;
• Твердотопливное;
• Электрический котёл.

Применение газового отопления (пропан-бутан) предусматривает использование специального оборудования и дополнительных систем (котлов, АГВ), что обеспечивает правильную дозировку, безопасную подачу и распределение топливной смеси в процессе выработки тепла (горении). Газовое отопление дома считается эффективным способом нагрева со сравнительно небольшой стоимостью.

Твердотопливный способ нагрева, включает использование в качестве энергоносителей уголь, дрова, прессованных брикетных изделий. При этом используются особые конструкции котловых устройств, адаптированных для таких условий эксплуатации. В зонах, где затруднена подача газа или электричества это единственный альтернативный вариант осуществить обогрев жилища.

Работа электрического отопления дома заключается в использовании электроэнергии сети. Данный вид обогрева устанавливается в местах присутствия токовых сетей. Не требует дополнительных источников питания, достаточно экономичный и экологически чистый способ. В качестве нагревающих элементов применяют электрические тэновые блоки.

Подбор оптимальной схемы отопления

Для обогрева жилища чаще всего используются следующие схемы, как установить котел отопления в частном доме:

• Однотрубные. Один коллектор обеспечивает все радиаторы. Он играет роль и подачи, и обратки, так как прокладывается замкнутым контуром рядом со всеми батареями.
• Двухтрубная. В этом случае применяется отдельная обратка и подача.

Чтобы выбрать наиболее оптимальную схему установки котла отопления в частном доме, рекомендуется проконсультироваться со специалистом. Однако в любом случае, двухтрубная система является более прогрессивным решением вопроса какая схема отопления лучше для частного дома. Хотя на первый взгляд может показаться, что однотрубная система позволяет сэкономить на материале, однако практика показывает, что такие системы и дороже, и сложнее.

Важно понимать, что внутри однотрубной системы остывание воды происходит намного быстрее: в результате более дальние радиаторы приходится оснащать большим числом секций. Также у раздающего коллектора должен быть достаточный диаметр, превосходящий линии двухтрубной разводки

Кроме того, в данной схеме существует серьезное затруднение при организации автоматического управления из-за влияния радиаторов друг на друга.

Небольшие строения типа дач, где число радиаторов не превышает 5, можно без опасения оснащать однотрубной горизонтальной схемой системы отопления частного дома своими руками (ее еще называют «ленинградкой»). Если число батарей увеличить, будут наблюдаться сбои в ее функционировании. Еще одно применение подобной развязки – однотрубные вертикальные стояки в двухэтажных коттеджах. Подобные схемы встречаются довольно часто и работают без сбоев.

Двухтрубная развязка обеспечивает доставку на все батареи теплоносителя одинаковой температуры. Это позволяет отказаться от наращивания секций. Наличие подающей и обратной трубы создает оптимальные условия для внедрения автоматического управления радиаторами, для чего используются термостатические вентили. В этом случае можно брать трубы меньшего диаметра и более простые схемы.

Какие бывают схемы отопления частного дома двухтрубного типа:

• Тупиковыми. В этом случае трубопровод состоит из отдельных ветвей, внутри которых используется встречное движение теплоносителя.
• Попутными двухтрубными. Здесь обратка выполняет роль продолжения подачи, что обеспечивает кольцевое движение теплоносителя внутри схемы.
• Лучевыми. Наиболее дорогостоящие схемы, где каждый радиатор имеет отдельно проложенную скрытым способом (в полу) линию от коллектора.

Если при укладке горизонтальных магистралей большого диаметра использовать уклон 3-5 мм/м, то будет достигнут гравитационный способ работы системы, и циркуляционные насосы можно не применять. Благодаря этому достигается полная энергетическая независимость системы. Этот принцип можно применять как однотрубных, так и двухтрубных схемах: главное – создать условия для самотечной циркуляции теплоносителя.

В открытых отопительных системах потребуется наличие в самой верхней точке расширительного бака: такой подход является обязательным при обустройстве самотечных контуров. Однако обратная труба рядом с котлом может быть оснащена мембранным расширителем, что позволит сделать систему закрытой, работающей в условиях избыточного давления. Такой подход считается более современным, и чаще всего используется в системах принудительного типа.

Особого упоминания при исследовании, какую схему отопления выбрать для частного дома, заслуживают теплые полы. Стоит такая система довольно дорого, так как требует укладки в стяжку нескольких сотен метров трубопровода: это позволяет обеспечить каждую комнату отдельным нагревающим водяным контуром. Трубы коммутируются на распределительном коллекторе, который имеет смесительный узел и собственный циркуляционный насос. В результате помещения прогреваются очень равномерно и экономично, в комфортной для людей форме. Подобный тип отопления может применяться в различных жилых помещениях.

Геотермальное отопление из-под недр земли: что это такое, принцип работы

Геотермальное отопление работает как холодильник, только для нагрева. На поверхности земли устанавливается тепловой насос, из которого опускают теплообменник в шахту.

Через устройство наверх поступает грунтовая вода, по пути нагреваясь. Прогретая жидкость используется для обогрева помещений.

Расход энергии на нагрев воды меньше, чем получаемая теплоотдача.

Принцип работы

Коллектор поставляет теплую воду в испаритель. Хладагент, нагреваясь, испаряется. Пар прогревается компрессором за счет электричества. Конденсатор охлаждает пар, вызывая выброс теплой энергии и возвращение хладагента в начальное жидкое состояние.

Для прогрева воды требуется электроэнергия. Каждый затраченный кВт приносит, в среднем, 5 полезных кВт энергии.

Список оборудования

Для создания геотермальной установки требуются 4 устройства:

• коллектор;
• испаритель с хладагентом;
• компрессор;
• конденсатор.

Среди перечисленных компонентов два требуют подключения электричества: компрессор и конденсатор.

Достоинства

Геотермальное отопление имеет преимущества над прочими типами обогрева:

• Полученная энергия применяется для любых целей.
• Длительность подачи топлива к конкретному участку не ограничена.
• Его использование экологически безопасно.
• Установка не требует частого обслуживания.
• Система окупается с течением времени.
• Геотермальная установка занимает немного места: не больше, чем холодильник.
• При необходимости система легко перенастраивается.
• Совместимо с другими типами отопления.

Недостатки

Хотя геотермальное отопление имеет много преимуществ, у него есть и недостатки:

• Дорогостоящая система и монтаж.
• Окупается примерно через 10 лет.
• Систему нельзя использовать в районах с температурой, опускающейся ниже 20 градусов.
• Вне зависимости от типа установки, требуются масштабные земельные работы с использованием арендованных устройств.

Геотермальное отопление дома: принцип работы

В связи с повышением цен на традиционное топливо, потребители все чаще задумываются об использовании альтернативных источников энергии. Достойной альтернативой газовым котлам и работающим на угле, стали теплонасосы — отбирают тепло из грунта или подземных вод.

Принцип действия таких агрегатов основан на переносе преобразованной теплоэнергии от источника к потребителю. Грунт и подземные воды имеют стабильную среднегодовую температуру, которая колеблется в пределах 7-12°C, на глубине ниже уровня промерзания. Этого условия достаточно, чтобы обеспечить эффективное геотермальное отопление дома.

Геотермальные тепловые насосы требуют установки коллектора, внешнего контура, который может быть:

• Горизонтальный. Укладывается ниже уровня промерзания грунта. Извлекает энергию из почвы.
• Вертикальный. Требует бурения специальных скважин, получает тепло из грунта или подземных вод.

Расчет геотермального отопления дома

Владельцы частных домов, решившие перейти на более экономичный вид энергоресурсов, могут оценить эффективность геотермального теплонасоса, вычислив мощность, которая потребуется ему для отопления здания. Делается это по формуле:

Q = (k x V x ∆T)/860, где:

Q — теплопотери здания, по этому параметру выбирается мощность теплового насоса для обогрева помещения (ккал/час). 1 кВт/ч = 860 ккал/ч;

k — усредненный коэффициент теплопередачи конструкций здания: например, если k=1, здание из кирпича, k=0,6 — хорошо утеплено, а 4 — это пристройка из досок;

V — суммарный объем всего отапливаемого помещения, в куб.м.;

∆T — максимальный перепад температур внутри и снаружи помещения.

Возьмем капитальный кирпичный дом площадью 100 м и высотой стен 3 м. Минимальная внешняя температура зимой составляет -25ºС, в доме 20ºС. В итоге, получаем:

Q = (1*300*(20-(-25))/860 = 15,698 кВт.

Таким образом для отопления нашего здания нам потребуется тепловой насос мощностью 16 кВт.

Каким будет геотермальное отопление для дома и принцип его работы выбирают, исходя из географических особенностей местности — наличия свободных участков земли, водоемов, глубины промерзания грунта. Если местность не позволяет установку горизонтального коллектора. Все расчеты лучше доверить специалистам профильной компании, имеющим практический опыт монтажа геотермальных систем.

Схема системы геотермального отопления дома

Устройство геотермальной системы отопления состоит из:

• непосредственно насоса,
• внешнего теплообменника — коллектора,
• внутреннего отопительного контура, в который поступает тепло. Это могут быть радиаторы, теплые полы, и т.д.

Во внешнем элементе хладагент забирает тепло из источника — грунта или воды. Далее хладагент циркулирует в системе и в конце отдает тепло в отопительный контур.

Учитывая, что земля и вода — ресурсы неисчерпаемые, а за использование их в качестве источников тепла не нужно платить, то геотермальное отопление дома выгодно в долгосрочной перспективе и окупается за несколько лет. Причем рабочий ресурс системы в несколько раз выше. Естественно, теплонасос потребляет какое-то количество электроэнергии, но оно в 4-5 раз меньше количества тепла, которое он генерирует.

Подводим итоги

Отопление дома от земли можно установить и самостоятельно, на это способен практически каждый владелец частного или загородного дома, который в состоянии приобрести оборудование. Отопление загородного дома из земли становится все более распространенным в настоящее время. И сегодня можно встретить даже специально созданные университеты, которые изучают такую систему для ее последующей модернизации.

Сегодня же подземное отопление частного дома совершенствуется, разрабатывается максимально простой, но при этом – функциональный способ монтажа. В данном случае предполагается возможность самостоятельного расчета всех параметров и так далее. Земляное отопление загородного дома очень скоро превратится в основной способ обогреть свое жилище, а видео по монтажу такой системы вы можете найти ниже.
