Бубафоня своими руками

Печь бубофоня своими руками

Сделать печь бубафоню можно за несколько часов, если есть сварочный аппарат.

Основные составляющие:

  1. цилиндрический корпус, открытый с одного торца — бочка, широкая труба, газовый баллон;
  2. крышка с отверстием в центре;
  3. гнет с трубкой для подачи воздуха;
  4. труба для отведения дыма и продуктов горения.

Прямо в корпус печи закладывают топливо, сверху кладут материал для розжига. Накрывают диском гнета, к центральному отверстию которого приварена труба малого диаметра для подачи воздуха.

На нижнюю поверхность диска крепят направляющие: они разводят воздух и обеспечивают зазор между гнетом и поверхностью горения.

Отводящая труба крепится к отверстию в стенке корпуса выше диска в его начальном положении. Сверху вся конструкция накрывается крышкой с отверстием для воздуховода. Опционально можно приварить опору к корпусу, ручки к корпусу и крышке.

Внимание! Печь бубафоня всегда устанавливается на специальное жаростойкое покрытие.

В качестве топлива используют любое твердое горючее: уголь, торф, дрова, топливные брикеты и так далее, вплоть до мусора.

Ограниченая подача воздуха и отвод газов

Следующим недостатком конструкции, можно назвать ограниченную возможность подачи воздуха к углям. Это обусловлено диаметром трубы поршня, или как ещё его называют, телескопа. В случае с буржуйкой, достаточно открыть настежь дверцу поддувала. Тут же, мы жёстко ограничены, и выход может быть только в принудительном наддуве, но это другая история.

Специфика длительного тления и значительное содержание сажи в


выхлопе, в морозы, может вызывать повышенное отложение не сгоревших углеродов в дымоходе. Это в свою очередь повлечёт ухудшение тяги, понижение КПД и необходимость частой очистки дымохода.

Обратная тяга

Возможности возникновения обратной тяги у “Бубафони”, следует уделить особое внимание. К такому явлению могут приводить ряд обстоятельств:

  • Вертикальная укладка сырых чурок;
  • Плотная укладка топлива и неправильный размер специальных рёбер;
  • Заклинивание поршня, как следствие деформации стенок топки;
  • Малый зазор, между стенкой и диском “телескопа”;
  • Закупорка дымохода, вследствие его засаживания.
  • Самым главным, способствующим в этих случаях элементом, является наличие горячего, вертикального канала, ведущего в помещение.

Бочка

Отделения для горения топлива конструируется из железной бочки любого объема, например в 200л. Верх бочки срезается, хотя можно использовать и железную трубу в 60см, к которой приваривается днище, вырезанное из металлического листа. Из такого же листа вырезается круг, диаметр которого немного меньше, чем у топки. В его центре нужно сделать отверстие. К нему приваривается труба для подвода воздуха, а снизу вырезанного круга привариваются куски швеллера. По мере горения топлива под действием собственного веса в бочке конструкция опускается, происходит работа вроде работы поршня.

Рис. 3 Водяной контур

Розжиг печи «бубафоня»

Вытаскиваем изнутри поршень-подаватель с приваренным воздуховодом, предварительно сняв крышку с баллона.

Кладем внутрь деревянные поленья. Располагать их необходимо горизонтально впритык друг к другу. Вертикальное размещение дров может иметь довольно неприятные последствия в случае, если недогоревшее стоящее ребром полено будет препятствовать движению поршня. Это приведет к тому, что вместо тления в первичной камере разгорится полноценный костер. В результате нарушится правильный режим работы печи, дрова сгорят быстрее и, в добавок ко всему, она может начать дымить через воздуховод. Поленья нельзя закладывать выше места расположения дымохода.

Закладка дров в пиролизную печь

Поверх дровяной закладки насыпаем щепки с опилками либо мелкие ветки. Вымачиваем в жидкости для растопки (керосин также прекрасно подойдет) кусок старой ткани и кладем ее на слой щепок. Альтернативой для тряпки может послужить бумага.

Обработка верхнего слоя закладки керосином

Прижимаем закладку поршнем и надеваем назад крышку печи.

Установка поршня с крышкой

Поджигаем дрова, забросив внутрь через трубу-воздуховод кусок зажженной ветоши или бумаги. Спичка для распалки «бубафони» не подходит, поскольку успевает потухнуть до того, как упадет вниз.

Розжиг печи

Через 15-25 минут, после того, как закладка хорошо разгорится, необходимо прикрыть задвижку на воздуховоде. Это ограничит подачу воздуха в первичную камеру сгорания и приведет к тому, что поленья начнут тлеть, выделяя пиролизные газы. Таким образом, «бубафоня» перейдет в свой основной рабочий режим.

Как сделать печь своими руками

Изготовление печи своими руками

Для изготовления печи используют водогазопроводные трубы большого диметра, газовые баллоны, старые стальные бочки. Толщина стенки труб должна быть не менее 2,5 мм. Для проведения сборочных работ понадобятся следующие материалы и оборудование:

  • Сварочный аппарат, электроды, щиток;
  • УШМ (болгарка);
  • Молоток;
  • Ножовка по металлу;
  • Электрическая дрель и другие.

Кроме инструмента обязательным требованием является наличие навыков сварщика. Ряд операций удобно проводить с применением газорезки.

Простейший метод – изготовление печи из баллона или старой толстостенной бочки. По сути топка уже готова. У газового баллона срезается верхняя сферическая часть (болгаркой по существующему стыку). Затем по периметру среза приваривают стальную полосу, которая будет являться юбкой. Диаметр юбки должен быть чуть больше диаметра баллона. В крышке по центру вырезается отверстие, соответствующее наружному размеру трубы воздуховода. Для удобства обслуживания на крышку привариваются ручки из гнутого металла. Крышка готова.

На следующем этапе изготавливается поршневой узел. Из листа расчетной толщины вырезается круг. К кругу по центру приваривается труба воздуховода. После этого по центру вырезают отверстие, соответствующее внутреннему диаметру трубы. На нижнюю плоскость монтируются элементы воздушных каналов – уголки, швеллеры, гнутые полосы. Поверх полос устанавливается отбойник с отверстием. Наружный размер отбойника должен немного превышать диаметр воздуховода. В отбойнике просверливают отверстие по центру. К верхнему концу воздуховода прикрепляют регулирующую заслонку. Механизм готов к использованию.

Изготовление бубафони из бочки имеет аналогичный алгоритм. Крышка изготавливается другим способом. Болгаркой обрезают крышку бочки по окружности с участком корпуса. Боковые стенки крышки разгибают молотком на расширение. Кромку бочки подгибают внутрь. Приваривают ручки, прорезают отверстие – крышка готова.

Стоит отметить, что бочки для создания печек применяются редко. Они имеют малую толщину стенки, при сварке их сильно ведет. Соотношение диаметра и высоты у бочек не оптимальны для правильного горения. Срок службы таких печей невелик.

В случае применения в качестве основы трубы дно ее заваривается встык листом металла. Крышка также изготавливается из стали повышенной толщины.

На последнем этапе монтируют патрубок дымохода. В боковой поверхности вырезается отверстие и приваривается патрубок расчетного диаметра. Длина патрубка принимается 400 – 500 мм.

Основные элементы конструкции готовы. Кроме них изготавливают дополнительные элементы – ограждение корпуса, ножки печи, зольник. Зольник делают из металла – вырезают круг чуть меньше, чем диаметр топки. По периметру монтируется бортик из стальной полосы. К кругу приваривается арматура или труба малого диаметра. Зольник устанавливают под поршень, арматура проходит через воздуховод. После снятия поршня зольник поднимают за арматуру (трубу). Некоторые умельцы монтируют вместо зольника дверцу в нижней части.

Печной фундамент для бубафони заливают по ленточному типу (в монолит). Отрывается приямок глубиной 40 – 50 см, заливается бетонным раствором. После застывания на фундамент выкладывается площадка из огнеупорного кирпича. Низ печи имеет высокую температуру и простой бетонный фундамент постепенно разрушится.

«Рубашка» на бубафоню

Такая печь имеет много преимуществ: её дешевизна, лёгкость создания, высокий КПД. Но есть и минус такой конструкции: она подаёт тепло неравномерно. Выходом может быть обдув её вентилятором. Но это неудобно. Для решения данной проблемы и была придумана водяная «рубашка». Для её создания вам нужен будет ещё один цилиндр, у которого диаметр будет больше, чем сам корпус печи.

На проекте хорошо видно размещение водяной «рубашки» на дымоходе и подключение к ней нагрева воды и батареи

По сути, водяная «рубашка» — это своего рода усовершенствование печи, к которому можно подвести отопительное оборудование. «Рубашку» можно установить в двух местах: непосредственно на корпусе и на трубе дымохода. Оба места хорошо нагреваются. Для того чтобы надеть эту самую «рубашку», нужно использовать трубу большего диаметра, чем место, на которое вы собираетесь её одевать. Открытые торцы трубы необходимо хорошенько заварить и вварить в неё входной патрубок и выходной, куда будут подключаться отопительные приборы. Принцип работы прост. Вода проходит через рубашку, нагревается и несёт тепло в помещение.

Как и чем топить Бубафоню

Вся прелесть этой конструкции – ее легко приспособить под любое топливо. В таком «первозданном» виде она пригодна больше для дров. Но и дрова можно пересыпать какими-то отходами: щепой, опилками, шелухой подсолнуха или гречихи и т.д. Чем больше будет в котле утрамбовано топлива, тем дольше будет гореть печь, но при этом уровень закладки горючих материалов должен быть ниже выхода дымоходного отверстия.

Если вы собираетесь топить Бубафоню исключительно опилками, толщина стенок печи должна быть больше (не менее 10 мм), как и размеры котла – плотность у опилок невелика, как не трамбуй. Других конструктивных особенностей вносить нет нужды. Разве что вы придумаете устройство для подачи топлива внутрь топки. Опилки ведь не дрова, они могут сыпаться.

Чтобы опилки горели нормально, до засыпки в Бубафоню вставьте трубу или держак от лопаты, насыпьте опилки вокруг трубы, утрамбуйте. Когда все топливо заложено, выньте трубу. Теперь можно разжигать и устанавливать поршень.

Можно сделать так, чтобы работала печь Бубафоня на отработке. Чтобы не переделывать конструкцию на дно укладываете несколько битых огнеупорных кирпичей и несколько целых стоя (на них опирается поршень), через трубу подачи воздуха пропускается «топливопровод». Можно для этой цели использовать трубу меньшего диаметра. Между битыми кирпичами разводите огонь,  сверху на целые устанавливаете поршень и крышку.

Печь с вертикальной загрузкой – «Бубафоня»

Перед тем, как пользоваться печью с вертикальной загрузкой, следует узнать их преимущества. В данной статье мы подробно расскажем, чем они отличаются от обычных аналогов, и почему лучше использовать именно их. Специалисты выделяют следующие плюсы конструкции: · У данных печей предусмотрена компактная камера сгорания, которая удобна в применении. · Возможно использования гравитации в работе печи; · Топливо расходуется в минимальных количествах, т.е. печь с вертикальной загрузкой помогает экономить дрова. · Вышеописанная конструкция имеет низкую температуру выброса. Т.е. вам не требуется изолировать дымоход, применяя дополнительные технологии. · Бездымность выброса не будет загрязнять атмосферу. Отличительная черта печей с вертикальной загрузкой заключатся в том, что происходит постепенное сгорание топлива. А это значит, что тепло в помещении будет распределяться равномерно, т.е. организм успеет привыкнуть к повышению температуры. Что касается буржуек и им подобных, то сразу происходит разгорание топлива. Наиболее популярными считаются «Бубафоня» и «Ракета»

Печь «Бубафоня», почему так называется?

Данное название печь получила от ее создателя. Особенность данного типа ПДГ (печь длительного горения) заключается в том, что происходит постоянное давление поршня. Пятка у данного поршня на протяжении длительного времени удерживает оптимальную температуру в помещении. В результате отдельные участки помещения не будут перегреваться, а некоторые не будут слишком холодными.

Как собрать печь

Чтоб собрать печь, необходимо следовать нижеуказанной инструкции: · Изначально нам понадобится бочка. У нее срезаем верхнюю часть (ее можно в будущем применить в качестве крышки печи). Если вы использовали вместо бочки газовый баллон, следует срезать верхнюю часть по границе спайки. Не забываем о том, что баллон – это огнеопасное сооружение. Поэтому следует убедиться, чтоб в нем не осталось газа. Для этого заливаем в него воду, а после чего уже можно им пользоваться без опасения. · Несколько ниже от срезанной части необходимо расположить отверстие для дымохода. После чего привариваем канал из трубы, диаметр которой должен равняться около 120 миллиметрам. · Приступаем к сооружению воздуховода. Внутренний диаметр воздуховода должен быть равен 75 миллиметрам. Длина – около 30 миллиметров. · На пятку расходуем лист (6 миллиметров). Вырезаем конструкцию в виде круга, диаметр которого должен быть меньше камеры сгорания на 4 сантиметра. · Далее в центре пятки вырезаем специальное отверстие около 3 миллиметров. · Затем следует приварить на рабочую поверхность пятки уголки 30х30 или 40х40 в виде лучей от центра.

История создания пиролизной печи «бубафоня»

Впервые «бубафоню» собрал народный умелец по имени Афанасий Бубякин проживающий в Колыме. Собственно, в его честь она и была названа. За основу своего изделия мастер взял пиролизный котел Strоpuva, изготовленный в Литве. Афанасий максимально упростил конструкцию таким образом, чтобы ее легко можно было повторить самостоятельно. Именно поэтому самодельная пиролизная печь «бубафоня» славится достаточно высокой популярностью.

Сразу следует оговориться, что, поскольку самодельный отопительный прибор изготавливается из доступных подручных материалов, он редко обладает привлекательным и эстетичным видом. Основное достоинство «бубафони» – ее простота, надежность и эффективность.

Ниже вы можете увидеть пример самодельной печки конструкции Афанасия Бубякина, сделанную из старого газового баллона.

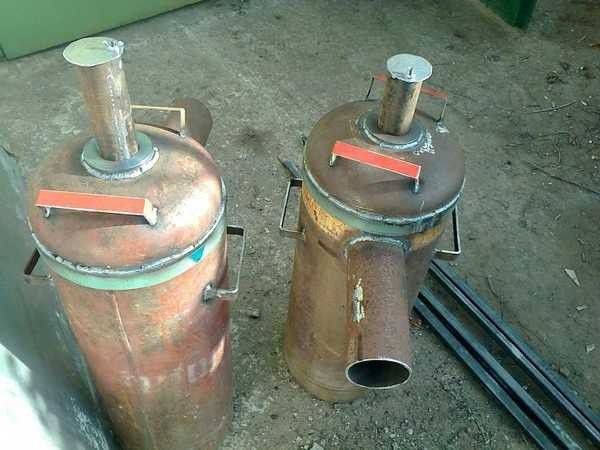

Две печи «бубафоня» из баллонов

Достоинства и недостатки

Твердотопливные печи Бубафоня отличаются простотой и неплохими характеристиками. Они избавляют пользователей от лишних хлопот с дровами, обеспечивая длительную подачу тепла в помещения. Давайте ознакомимся с их основными достоинствами:

Топливо в Бубафоне горит достаточно долго, хорошо прогревая помещение, однако, как только горение прекращается, печь очень быстро остывает.

  • Длительное горение – от 6 до 20-24 часов (и даже больше). Все зависит от размеров используемого агрегата и качества используемого топлива;
  • Простейшая конструкция – позволяет с легкостью собрать печь Бубафоня своими руками, используя подручные инструменты;
  • Минимум регулировок – единственным регулятором является небольшая шиберная заслонка в трубе для подачи воздуха;
  • Не требует электроэнергии – печь Бубафоня может работать в зданиях без электрификации;
  • Надежность – если мы взглянем на схему данной печки, то мы обнаружим, что ломаться в ней практически нечему;
  • Возможность работы на любых видах твердого топлива – вплоть до антрацита, характеризующегося максимальным тепловыделением.

Есть и некоторые минусы:

  • Быстрая потеря температуры при затухании дров – теплу здесь просто негде аккумулироваться;
  • Не самая красивая конструкция – в наибольшей степени это относится к самодельным агрегатам, которые часто собираются из старых газовых баллонов и бочек;
  • Сложности в уходе – загрузка дров требует извлечения прижимного блина и тщательного очищения дна печки от золы и угольков;
  • Необходимо заботиться об удалении сажи и конденсата – сажа чаще всего образуется при сжигании угля;
  • Слишком интенсивное горение печи Бубафоня может привести к перегреву воздуха или теплоносителя (при использовании водяной рубашки) – поэтому самый минимальный контроль все-таки необходим;
  • Возможность попадания дыма в помещение – это случается за счет эффекта обратной тяги, когда дым выходит через трубу для подачи воздуха.

Некоторые минусы довольно серьезные, но с ними придется мириться. Например, для более легкого удаления конденсата рекомендуется поработать над дымоходом, а для того чтобы дать тяге правильное направление, следует установить в системе дутьевой вентилятор с регулировкой скорости вращения.

Самый простой способ сбора конденсата – сделать дымоход с вертикальным отводом вниз. Дым будет уходить в верхнюю часть, а конденсат будет собираться в нижней части, оснащенной краном для слива.

Это интересно: Импрегнированная древесина

Печь «бубафоня» своими руками

Определение основных параметров

Основная пропорция, закладываемая в расчёт размеров печи, это соотношение внутреннего диаметра к высоте корпуса. Оптимально оно должно составлять 3–5:1. Рекомендованный внутренний размер составляет 30–80 сантиметров. Корпус меньшего размера неэффективен, потому, что воздух будет слишком быстро проходить по камере сгорания. Контакт с топливом будет неполноценным, снижая КПД устройства. При размере более 80 сантиметров наружные слои топлива будут сгорать медленнее внутренних, шток провалится внутрь закладки и горение в топке станет невозможным.

Оптимальная толщина стенок корпуса

Оптимальный теплообмен происходит при толщине стенок 4–5 миллиметров. При меньшей толщине корпус может быстро прогореть.

Диаметр прижимного поршня

Величина зазора между стенками корпуса и этой деталью оптимально должен составлять порядка 5% от внутреннего диаметра топки. То есть, диаметр поршня определяется из соотношения:

Д = Дшт * 0,9

Д – внутренний диаметр топи

Дшт – диаметр штока.

Например, при внутреннем диаметре корпуса 40 сантиметров, размер штока составит: 400 * 0,9 = 360 миллиметров.

Толщина прижимного блина

Этот параметр также зависит от размера камеры сгорания, но в обратной пропорции. Функционально эта деталь нужна для создания давления на топливо. При недостаточном воздействии может быть нарушен принцип действия печи — обратное действие. В результате происходит возгорание топки с образованием обратной тяги. При этом продукты горения пойдут во всасывающую трубу. При чрезмерном давлении шток просто провалится в слой топлива и горение бубафони прекратится.

Приводим выборочные данные зависимости толщины блина от диаметра топки в сантиметрах:

  • 30 – 6–10.
  • 40 – 6–8.
  • 60 – 4–6.
  • 80 – 2,5–5.

Категорических требований или строгих ограничений по данному параметру нет, но лучше придерживаться приведённых пропорций.

Размер выходного патрубка дымохода

Этот показатель является важнейшим, поскольку от него зависит режим потоков газа в тепловом агрегате. Теплотехнический расчёт очень сложен и производится с учётом большого количества параметров. На практике установлено эмпирическое соотношение:

S = 1,75E где

S — площадь поперечного сечения дымохода:

E — энергетическая мощность печи, кВт/час.

Показатель E может быть определён из соотношения:

E = e * M где

е — табличная величина, представляющая собой удельную тепловую отдачу конкретного топлива:

М — масса одноразовой закладки топлива, определяется как произведение массы удельной загрузки на объем топливного пространства, кг/дм3.

Приведём некоторые справочные данные по удельной теплоёмкости твёрдого топлива, кВт/час:

  • Дрова стандартного размера из осины — 2,84.
  • Опилки или стружки хвойных пород — 3,2.
  • Пеллеты из ольхи — 3,5.
  • Уголь каменный сорта ДПК — 4,85.
  • Уголь каменный марки ССОМ — 5,59.
  • Брикеты торфяные — 2,36.

Наиболее часто употребляемым размером дымовой трубы является диаметр 150 мм, если топливная часть печи составляет не менее 2/3 общей высоты корпуса.

Сборка бубафони с верхним горением

В самостоятельном изготовлении бубафони нет абсолютно ничего трудного. Подготовьте все требуемые приспособления для работы и приступайте.

Руководство по изготовлению

Набор для изготовления печи

Первый шаг. Аккуратно срежьте верхнюю часть бочки. При отсутствии бочки подходящего объема, корпус печи можно изготовить из сварного листа или пустого газового баллона.

Второй шаг. Вырежьте в центре отрезанного верхнего круга отверстие диаметром 100 мм.

Третий шаг. Приварите трубу аналогичного диаметра к отверстию, подготовленному на предыдущем шаге.

Четвертый шаг. Приварите к каждой стороне круга крест-накрест четыре куска металлического швеллера. Полученный прижимной круг будет придавливать загруженное топливо, а также способствовать поступлению необходимого объема кислорода в топочное отделение.

Прижимной круг

Прижимной круг

Прижимной круг

Пятый шаг. Подготовьте в нижней части корпуса дверцу для загрузки топлива. Для этого прорежьте болгаркой прямоугольное отверстие, приварите к полученному куску металла навесы и поместите дверку на положенное место.

Шестой шаг. По аналогичной схеме обустройте ниже топки отверстие для очистки печи от золы.

Вырезаем дверцу

Седьмой шаг. Вырежьте в верхней боковой части корпуса дырку диаметром 100-150 мм. К нему вы подсоедините трубу для отведения газов и обеспечения необходимого уровня тяги в агрегате.

Печь длительного горения (бубафоня)

Восьмой шаг. Сделайте колено из дымовой трубы. Для этого отрежьте кусок трубы примерно под 45 градусов, переверните полученные заготовки по разрезу и сварите в месте стыка, чтобы получился строго прямой угол.

Девятый шаг. Приварите одну сторону созданного колена к корпусу. С другой же стороны колена приварите длинную (от 4-5 м) трубу для отведения дымовых газов из помещения.

На этом печка готова. Остается лишь правильно ее установить.

Печь бубафоня

Десятый шаг. Подготовьте фундамент для установки бубафони. Для этого выройте яму габаритами порядка 100х100х20 см, засыпьте дно котлована слоем щебенки и залейте жидким раствором. Дайте залитому раствору высохнуть, а затем выложите по нему пару рядов кирпичной кладки.

После полного высыхания кладки установите печь.

Печь бубафоня изнутри

Одиннадцатый шаг. Установите возле бубафони отражатель. В процессе работы печь довольно сильно разогревается, и отражатель обеспечит дополнительную пожарную безопасность.

Также отражатель поспособствует более равномерному и качественному распространению тепла по обогреваемому помещению.

Для изготовления такого отражателя используйте доступные вам жаростойкие материалы. К примеру, довольно часто такие экраны возводятся из кирпича.

Бубафоня

Расчёт основных параметров

Печь длительного горения на твёрдом топливе можно изготовить из подручных материалов, таких как: использованный газовый баллон, отрезок большой стальной трубы или металлической бочки. Следует подбирать материал с толщиной стенок не менее 5 мм. Это обусловлено тем, что меньшая толщина корпуса через некоторое время прогорит.

Вариант печи «бубафоня» с водяной рубашкой

Размер печи

При отсутствии каких-либо чертежей и схем для изготовления печи можно самому сделать все необходимые расчёты.

расчёт параметрв печи «бубафоня»

В этом случае вернее будет говорить о её диаметре — D и высоте — H. Эти величины должны быть пропорциональны друг другу, где соотношение в пределах от 1:3 до 1:5 считается оптимальным. Высоту печи обычно делают не менее 100 см, так как этот параметр напрямую связан с длительностью работы агрегата. Однако изготавливать слишком высокую конструкцию не стоит, так как её неудобно будет загружать дровами. Также это может негативно сказаться на силе тяги. Она может снизиться настолько, что поддерживаемое пламя внутри топочной камеры потухнет.

Если изготовить каркас печи слишком широким, то равномерного горения топлива около внутренних стен камеры и в середине очага не будет. В этом случае выгорит только центральная часть топочного материала. Металлический круг поршня просядет и закупорит очаг, в результате чего пламя потухнет. Оптимальный диаметр такой конструкции составляет от 300 до 900 мм.

Толщина используемого материала

Этот критерий необходимо учитывать, так как тонкие стенки корпуса через некоторое время прогорят. В связи с этим необходимо подбирать материал с толщиной не менее 5 мм

Это особенно важно, если планируется оборудовать каркас водяной рубашкой, превратив его в котёл. На изображении толщина стенки обозначена условным знаком Δ. Если использовать материал с толщиной стенок до 4–5 мм, то это чревато тем, что печь будет терять свою мощность

Из-за тонких стен корпуса упадёт температура над блином поршня. В результате снизится догорание пиролизных газов, а следовательно, уменьшится выделяемое тепло

Если использовать материал с толщиной стенок до 4–5 мм, то это чревато тем, что печь будет терять свою мощность. Из-за тонких стен корпуса упадёт температура над блином поршня. В результате снизится догорание пиролизных газов, а следовательно, уменьшится выделяемое тепло.

Параметры металлического блина

Для эффективной работы печи важен не только диаметр круглой пластины на поршне, но и его толщина. Ведь металлический блин является перегородкой и одновременно нагревающей поверхностью для воспламенения пиролизных газов.

При изготовлении металлического блина следует придерживаться оптимального размера. Расстояние от его внешнего края до внутренней стенки печи должно составлять 5%. На изображении этот зазор обозначен в виде формулы С=5%D.

Диаметр металлического блина должен быть чуть меньше внутреннего диаметра корпуса печи

Размеры трубы, подающей воздух

На схеме её диаметр указан буквой d. Для конструкции такой печи можно использовать трубу 75 или 80 мм. Трубу необходимо приварить к металлическому кругу (в его отверстие в середине). В результате получится деталь, называемая поршнем.

В чем суть принципа верхнего горения?

В печном и котельном оборудовании с верхним горением топка имеет форму вертикально ориентированного цилиндра. Очевидно, что топливная закладка в таких условиях будет гореть дольше, чем при обычном способе разжигания снизу.

В свое время технологию несколько усовершенствовали инженеры компании Stropuva, применив следующие нововведения:

  • Воздух стали подавать дозировано и только в зону горения. Для подачи воздуха пришлось установить телескопический воздуховод.
  • Чтобы помимо горения в верхней зоне топливной закладки возникал пиролиз, была установлена камера подогрева воздуха до 4000°C.

Дожигание пиролизных и дымовых газов — происходит в пространстве над топливной закладкой. За счет применения пиролиза КПД установки удалось значительно повысить.

Рационализация от Афанасия Бубякина: схема нового устройства

Очевидно, что повторить котел Stropuva в домашних условиях невозможно: во избежание неполадок звенья телескопического воздуховода нужно изготовить с очень высокой точностью. Афанасий Бубякин предложил более простой способ подогрева воздуха и его подачи в зону горения. «Бубафоня» — никнэйм этого строителя на одном из форумов, где конструкция и была опубликована. В дальнейшем это название закрепилось и за печью.

Решение простое:

  • Уложить на топливную закладку гнет с прикрепленной к нему трубой-воздуховодом, выходящей через крышку топки наружу. По мере прогорания топлива гнет опустится под собственным весом, а воздух всегда будет поступать в верхнюю часть закладки.
  • На нижней стороне гнета при помощи отрезков уголка либо швеллера оформить полые радиальные каналы, по которым воздух будет двигаться на периферию. За время своего пути он как раз и нагреется до необходимой температуры.

Фото 1. Схема внутреннего устройства печи Бубафоня с указанием размеров дымохода и конденсатосборника.

Размеры гнета подбираются так, чтобы между ним и стенками топки оставался достаточный зазор для выхода пиролизных газов.

Обустройство дымохода

Дымоход должен обеспечивать хорошую тягу и качественный отвод продуктов сгорания, поэтому его поднимают на высоту не менее 4 м. При растапливании печи или её работе на некачественном топливе на стенках дымового канала будут накапливаться трудноудаляемые отложения сажи и дёгтя, поэтому трубу придётся периодически чистить. Чтобы упростить этот процесс, дымоход делают разборным.


Схема дымохода с размерами

Для изготовления дымового канала понадобится два отрезка металлической трубы. Один из них, длиной 300–400 мм, используют на горизонтальном участке — его вставляют в патрубок, врезанный в корпус Бубафони. Вертикальную часть дымохода в нижней части оборудуют тройником. Его боковой отвод совмещают с короткой частью, а нижний оборудуют съёмным фланцем с врезанным шаровым краном. Через вентиль будет удобно сливать конденсат, который, так или иначе, будет появляться на стенках канала.

Чтобы уменьшить количество влаги, выполняют теплоизоляцию наружной части дымохода. Для этого его оборудуют двойными стенками, промежуток между которыми заполняют минеральной ватой.

Перед установкой вертикального участка дымовой трубы её верхний проём защищают от осадков при помощи колпака.
