Виды печей Бубафоня: с водяной рубашкой и постройка своими руками

Особенности буржуйки – плюсы и минусы

Хороший мастер спокойно сделает печь «Бубафоню» за один день, это существенный плюс. Максимум, что придется купить – баллон и трубы на металлоломе. Другие достоинства буржуйки:

• длительность горения на 1 загрузке 6…10 часов;
• всеядность – в топку закладываются отходы древесины, мусор, опилки, свежесрубленные ветки;
• простота ремонта, любая прогоревшая деталь легко меняется.

Слева на фото – изготовление котловой рубашки из гнутого стального листа, справа – котел в сборе

Минусы «Бубафони» гораздо неприятнее:

1. Печка плохо поддается регулированию. При работе на качественных сухих дровах заслонка помогает подобрать оптимальный режим. Если топить мусором и сырой древесиной, воздуховод нужно открывать полностью.
2. Всеядность буржуйки – палка о двух концах. От сжигания некачественного топлива дымоход забивается сажей буквально за сутки.
3. Без хорошей тяги печь станет дымить в помещение. Отсюда требование к высоте дымохода – минимум 4 м, считая от колосников, поворотов трубы 90° – не более двух.
4. Подкидывать поленья «на ходу» нельзя, разве что всыпать горсть опила через воздушный канал. Значит, учимся правильно дозировать количество топлива.
5. Буржуйка из железной бочки на 200 л очень громоздкая и неудобная в плане эксплуатации. Поршень слишком велик и тяжел, тонкий металл быстро прогорает. Благо, корпус нетрудно заменить.

Чем опасна «Бубафоня»: хорошо разогревшуюся топку невозможно потушить с помощью заслонки. Воздух просачивается сквозь щели, тление древесины продолжается. Отопитель нельзя оставлять без присмотра либо действовать радикально – поднять крышку и вылить ведро воды. Дымовая завеса в помещении обеспечена.?

Тепло в дом, а не в трубу!

Тот, кто думает, что горящие дрова отдают нам все свое тепло, глубоко ошибается. КПД стандартной дровяной печки не превышает 50%. Остальные 50% «греют облака». Причина таких больших потерь проста: при сгорании дров происходит процесс термического разложения (пиролиз) с образованием горючих газов. В обычной топке им не хватает времени и температуры для того, чтобы воспламениться и отдать свой энергопотенциал. Поэтому они просто улетают в атмосферу вместе с углекислым газом. В пиролизных котлах энергия топливных газов используется лучше (КПД 85-90%), поскольку процесс горения топлива здесь идет медленно и при высокой температуре.

Конструктивная схема стандартного котла «пиролизника» достаточно сложная и ее трудно воспроизвести без специального оборудования. В этом отношении печь длительного горения Бубафоня – настоящая находка для мастера-самодельщика. В ее простой конструкции удачно реализован процесс пиролиза. Эффективность сгорания топлива достигает 90% и не уступает заводским котлам, стоимость которых в десятки раз выше.

Такую установку можно успешно использовать везде, где нет газовых сетей (гаражи, теплицы, дачные дома), зато в избытке имеются дрова и другие отходы переработки древесины. На чистом угле бубафоня работает плохо, поскольку это топливо спекается, образуя шлаковый слой блокирующий работу печи. В смеси с дровами уголь ведет себя лучше, увеличивая теплоотдачу.

Качество топлива

Немаловажным, остаётся понимание того, что сжигание сырых дров, если и оказывается технологически возможным, имеет сильно заниженную калорийную ценность. Исходя из понятия удельной массовой теплотворности дров, при доступной обывателю влажности в 25 – 30%, мы получим всем известные 3.6 – 3.3 кВт. При влажности в 50 – 70%, этот показатель снизится до 1.9 – 0.8 кВт, что меньше вдвое, как минимум. Поэтому вероятно, что лучше стоит заняться вопросом сухих дров, чем добиваться невозможного от влажных. Последнее, вопрос применения такой печи. Поскольку разогрев происходит далеко не мгновенно и быстро потушить её тоже не просто, использовать в гараже её неудобно. К месту она придётся в производственном помещении или теплице, где к тому же, для неё найдётся топливо, в виде растительных отходов, опилок и прочего мусора.

Лайфхаки для увеличения КПД

Народные умельцы, использующие печь для отопления различных помещений, придумали способы увеличения ее КПД.

Существует несколько способов доработки конструкции:

1. «Рубашка» из металлопрофиля. Это способ увеличения площади нагрева нижней части печи стимуляции процесса конвекции с помощью полых ребер. Куски металлопрофиля приваривают к нижней части корпуса печи на расстоянии 10 – 15 см друг от друга.
2. Защитный металлический экран. Лист железа монтируют вокруг корпуса печи на расстоянии 3 – 5 см. Внутри такого «покрывала» также создается конвекционный поток. Как вариант корпус можно обернуть куском металлопрофиля с высокой волной.

Какую печь Бубафоню используете Вы?

СтандартнуюМодифицированную

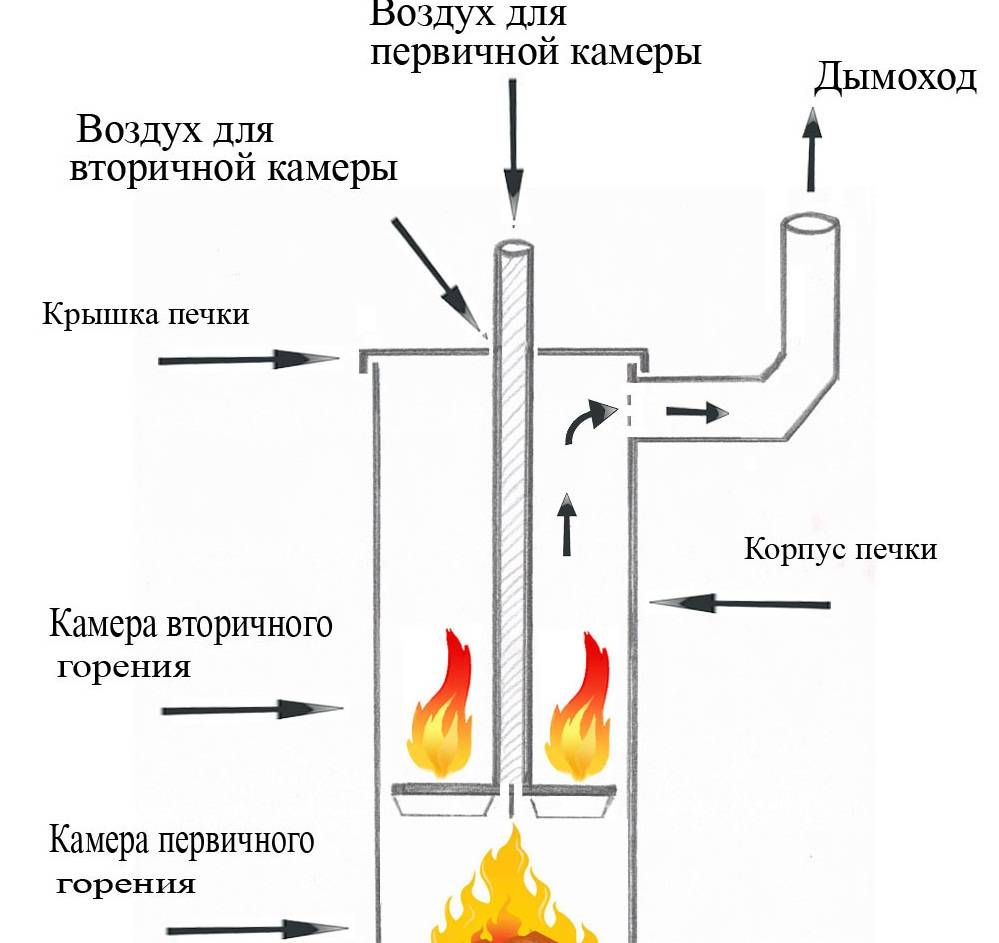

Устройство и принцип работы

Оригинальное название печь Бубафоня получила по имени ее конструктора, умельца Афанасия Бубякина. За основу своей конструкции он взял пиролизный котел «Strоpuva» производящегося в Литве. Мастер упростил устройство печи, поэтому каждый народный мастер сможет изготовить ее самостоятельно. Самодельная пиролизная печь быстро завоевала популярность, благодаря высокому КПД, сочетающемуся с простотой изготовления.

Перед детальным описанием конструкции печи стоит рассмотреть принцип ее работы. Топливо в Бубафоне горит по принципу свечи – сверху вниз. Фактически дрова не горят, а постепенно тлеют, выделяя пиролизный газ. За распределение воздуха отвечает поршень в форме стального круга с ребрами и трубой посередине.

Эта деталь делит цилиндрический корпус печи на две камеры:

• нижнюю – сжигания дров;
• верхнюю – камеру сгорания газов.

Основа печи напоминает привычную Буржуйку, КПД которой всего 50 – 60%. При сгорании топлива в любых дровяных печах образуются газы, бесполезно растворяющиеся в воздухе.

В пиролизных котлах эта энергия используется для обогрева помещения. КПД поднимается до 80%. Бубафоня также работает по принципу пиролизного котла.

Это обеспечивает ее конструкция:

• Основа – металлический бак в форме цилиндра. Внизу расположен колосник и входное отверстие для доступа воздуха.
• Для защиты от огня и предотвращения его перемещения по емкости предусмотрен защитный экран. Для регуляции температуры используется заслонка, прекращающая подачу воздуха и горение.
• Важная конструктивная деталь – подавитель. Это металлический круг с наваренными ребрами. Они нужны для создания воздушной прослойки, что позволит увеличить время тления топлива.
• В центре подавителя расположена труба для отвода продуктов горения. На ее торце вмонтирована задвижка, позволяющая регулировать объем подаваемого внутрь камеры горения кислорода или полностью перекрывать его, когда нужно прекратить работу печи.
• Топка печи снабжена крышкой с отверстиями. Это элемент камеры сгорания газов. Они проходят через зазор между стенками корпуса и диском поршня. Полный вывод продуктов горения осуществляет дымоход, присоединенный к верхней части.

Разновидности печей Бубафоня

Печь Бубафоня, сделанная своими руками, позволит забыть о частом подкладывании дров. А ее модификации сделают отопление более эффективным. Сегодня для ее сборки используются три схемы:

• Традиционная печь Бубафоня – согревает воздух напрямую, рассеивая тепло за счет своего корпуса;
• Котел из газового баллона с водяной рубашкой (или из бочки, но баллон в этом случае лучше, так как у него более толстый металл) – самодельный отопительный агрегат для обогрева многокомнатных домов и построек со множеством помещений;
• Буржуйка Бубафоня с конвектором – для этого печь оборачивается листом мягкого металла, чтобы между ним и корпусом оставался воздушный зазор, образующий конвекционную зону. Засасывая воздух снизу, печка будет нагревать его, удаляя через верх.

Какую печь выбрать – зависит от конкретной решаемой задачи. Если задача заключается в прогреве многокомнатной постройки, смело выбираем котел. В остальных случаях мы рекомендуем Бубафоню с конвектором.

Еще одним плюсом конвектора является то, что он защищает пользователей от ожогов – корпус печки очень горячий, об него легко обжечься.

Печь для бани из колесных дисков и кирпича

Использовать для изготовления печей дики от автомобилей начали не так давно, но этот вид самоделок быстро распространяется. Материал практически бросовый, металл хороший, размеры есть разные, можно соорудить агрегат любой мощности. Для данной печи использовались диски от ЗИЛ-160. Они имеют идеальные размеры — высоту 250 мм, диаметр 500 мм, а толщина металла — 7 мм.

Для печки-каменки требуется диски — 4 шт и керамический полнотелый кирпич (около 60 штук). Лучше печной, но можно и обычный, главное — хорошего качества. Для отвода дыма потребуются две стальные трубы диаметром 160 мм, длиной 50-60 см, с толщиной стенки 5-6 мм. В трех дисках приваривают дно и заваривают отверстия (накладками из металла не менее 5 мм толщиной).

Под данную печь требуется отдельный фундамент (устройство фундамента для печи описано тут) — масса получается солидной. На рисунке фундамент преднамеренно сделан ниже уровня пола, чтобы часть зольника оказалась в подполе. Это способствует хорошей вентиляции, сушит доски после процедур.

Нижняя часть складывается в полкирпича. Размеры ее 625*265 мм. Устанавливается дверца поддувала, колосниковая решетка, дверка закладки дров.

Печь-каменка для бани из колесных дисков и кирпича

Берем диск без дна. К нему на прутках привариваем круг диаметром 380 мм из металла толщиной 5 мм. Если есть возможность, его лучше сделать вогнутой формы. Это рассекатель, который заставляет дым двигаться по сложной траектории, улучшая теплосъем.

На одном из дисков без дна привариваем рассекатель

Диск с рассекателем устанавливаем на кирпичный корпус печи. Берем диск, ставим его дном вниз на установленный, привариваем их по кругу. В центре дна вырезаем отверстие и ввариваем трубу. Это — каменка. К ней при помощи ножек (4-6 штук), сделанных из арматуры диаметром 12-60 мм, длиной 200 мм, крепим еще один диск с дном. Если хотите закрытую каменку — сделайте съемную крышку. Надо поддать пара — окрыли, воды налили, потом снова закрыли.

В нем тоже требуется проделать в центре отверстие и приварить к нему кожух-переходник, в который вставляется дымовая труба (на рисунке узел обведен красным). Этот кожух немного больше наружного диаметра трубы. Оставшийся зазор при сборке можно забить асбестовым шнуром, заполнить глиняным раствором, на который складывали кирпичный низ печи.

Средняя часть банной печи из автомобильных дисков

Далее варим еще один рассекатель. Это чаша, диаметр которой на 30-60 мм меньше диаметра диска, высота бортиков 50-60 мм. Чашу делаем из металла толщиной не менее 4 мм. Устанавливаем рассекатель внутри третьего диска на ножки из той же арматуры, высотой 50 мм (количество — 3-5 шт).

Четвертый диск используется как бак для нагрева воды (объем 40 л). Если греть ее будете другим способом, можно сюда сложить камни или обойтись вообще без него.

Этот диск тоже должен иметь герметичное дно с приваренной в центре дымовой трубой. В нижней части привариваем штуцер для слива воды. Вверху делаем крышку. ее можно сделать из металла толщиной от 2 мм. Удобно, если крышка состоит из двух половин.

Бак для нагрева воды и проход через перекрытие

Это бак можно не приваривать. По краю нижнего колесного диска можно уложить асбестовый шнур, вымоченный в глине. Сверху уложить немного глиняного раствора, поставить полученный бак и придавить.

Последнее — потолочная разделка. Можно поставить выше сэндвич-трубу, шиберную заслонку и стандартный или самодельный проходной узел, а можно сделать разделку из кирпича.

А это — как выглядит уже готовая печь для бани из колесных дисков и кирпича

Для поддержания разделки к трубе крепится металлическая площадка, она фиксируется дополнительно при помощи ножек. Сама разделка кладется в полтора кирпича, имеет 5-6 рядов, сечение дымового канала — квадратное. Между первым и вторым рядами устанавливается печная задвижка (кирпичи подрезаются). Верхняя часть дымохода может быть из сэндвича, можно поставить асбестовую трубу, а можно — металлическую, только ее необходимо будет обернуть термостойкими теплоизоляционными материалами (чтобы не выпадал конденсат)

Только обратите внимание, общая масса дымовой трубы не должны быть больше 50 кг — это предельная нагрузка, которую может выдержать конструкция

Преимущества и недостатки

Бубафоня – универсальное отопительное оборудование, обладающее весомыми достоинствами:

1. Экономичность. Одной загрузки дров хватает на горение в течение не меньше 10 часов. При использовании твердых пород древесины время увеличивается до 12 часов.
2. Простота изготовления. Любой человек, имеющий элементарные навыки работы сварочным аппаратом и обращения с металлами, легко справится с работой за 1 – 2 дня.
3. Возможность применения любого вида топлива. Бубафоня хорошо работает на любых, способных гореть материалах.

Но идеальной эту печь назвать нельзя. Простота конструкции приводит к возникновению некоторых недостатков:

Неравномерный нагрев корпуса приводит к снижению КПД. В процессе горения нижняя часть раскаляется практически докрасна. При этом верх имеет температуру гораздо ниже. В современных пиролизных котлах прогрев более равномерный, поэтому КПД достигает 90%.
Ограниченные возможности при работающей печке. Верхний загрузочный бункер во время горения становится недоступным и исключает возможность дозаправки. Потушить печь в один момент сложно. Если сделать это заслонкой с шибером, нет гарантий, что не возникнет подсос дыма в помещение.
Невозможность тонкого управления тягой. Обязательная щель в верхней крышке не позволяет тонко управлять интенсивностью горения

Это важно для экономного и безопасного процесса. Через нее проходит воздух, призванный вызвать догорание дымов

Но под воздействием тяги он улетучивается в дымоход, так и не добравшись до нужного места, стоит лишь чуть опуститься «пятке».
Неудобство обслуживания. Бубафоню трудно чистить от несгоревшего топлива. Если не предусмотреть внизу корпуса дверку, пепел и золу приходится выгребать сверху.
Эстетическая непривлекательность. Бубафоня имеет невзрачную внешность, поэтому подходит только для хозпостроек или теплиц.

Особенности печи Бубафоня

Основная проблема всех дровяных печей заключается в том, что они быстро сжигают загруженное в них горючее – сказывается не только скорость горения дров, но и малый объем камер сгорания. Иными словами, каждые 2-3 часа в топку должна загружаться следующая порция поленьев. В некоторых случаях такая частота подходов просто мешает заниматься основными делами. Выходом из этой ситуации становятся печки длительного горения различных конструкций – это многочисленные буржуйки и заводские печи с большими камерами сгорания.

Печь Бубафоня относится к категории отопительных агрегатов самостоятельной сборки (хотя в некоторых магазинах реализуются и фабричные образцы). Она собрана так, чтобы обеспечить максимально длительное горение от закладки одной порции дров. И если в традиционных печках горение происходит снизу вверх, то здесь оно идет сверху вниз – это ее коренное отличие. Некоторые модели, собранные на основе емкостей большого размера, могут работать на одной закладке до одних суток.

Еще одна особенность печи Бубафоня – это специальный воздуховод. Он выполнен в виде тяжелого поршня, своим весом прижимающего горящие поленья и подающего воздух в самую середину. Этот поршень, который еще нередко называют блином или прижимным кругом, обладает большим весом. В его центральной части находится отверстие, за счет которого обеспечивается подача воздуха – он подается через выступающую наружу печки трубу.

Это интересно: Солнечный водонагреватель своими руками — схема, устройство и прочее + видео

Принцип работы печи Бубафоня

Печка с весьма смешным названием на самом деле представляет собой оборудование с серьезными перспективами. Изначально планировалось, что печка может пригодиться в отоплении сараев и теплиц, однако эффективность и принцип ее работы так угодил некоторым, что Бубафони начали появляться даже в жилых домах. Принцип работы печки очень простой, при этом эффективность на высоком уровне.

Каковы ее конструктивные особенности:

1. Обратное направление горения. В отличие от обычных печей, дрова в Бубафоне горят как бы сверху вниз, что уже само по себе странно и необычно. Это заставляет дрова тлеть медленнее, ведь когда огонь распространяется снизу вверх, он сразу охватывает весь периметр древесины и процесс сгорания происходит слишком быстро, неконтролируемо. Печь Бубафоня заставляет огонь распространяться в противоположном направлении, хоть это и не естественное направление для огня.
2. Распределители воздуха. Печка устроена так, что в ней есть сразу два отделения для дров и два распределителя воздуха В каждый из отсеков воздух поступает по отдельному каналу, благодаря чему частично и достигается эффект замедленного сгорания. По мере сгорания топлива закрывается специальный клапан, который блокирует поступление кислорода, в итоге чем меньше дров, тем медленнее они горят – и наоборот.
3. В печке почти не скапливается зола. Опять же, в традиционных печках иногда приходится ежедневно вынимать золу, в бубафоне процесс сгорания настолько медленный, что золу вынимать приходится редко.
4. Выделение газа. Как известно, в процессе сжигания из древесины выделяется газ, который тоже можно использовать как топливо. Однако обычные печи этого не делают, он просто улетучивается. Печка бубафоня учитывает этот процесс и сжигает все остаточные газы.
5. Быстрая растопка, медленное горение. Не смотря на то, что печки бубафони завоевали репутацию конструкций с крайне медленным процессом горения, растопка происходит быстро. Замедление процессов происходит позже, когда количество топлива постепенно уменьшается в топке, поэтому скорость растопки, в отличие от опасений многих, не меняется.

Преимущества и недостатки пиролизных печей

Ничто в этом мире не является идеальным, поэтому даже дровяные печи длительного горения не лишены недостатков. Основными из них являются следующие:

• Цена на современные технологичные пиролизные печи длительного горения с хорошими показателями по КПД будет довольно высокой. Впрочем, можно существенно сэкономить средства, сконструировав отопительный прибор своими руками.
• Пиролизные котлы промышленного производства зачастую требуют обеспечения дополнительным бесперебойным электропитанием своих вспомогательных узлов: систем нагнетания воздуха (наддува камеры сгорания), насосов водяного отопительного контура, датчиков, и.т.д.
• Печи длительного горения являются более привередливыми в плане требований ко влажности дровяных поленьев. Недостаточно просушенные дрова, помещенные в топку пиролизного котла, легко могут потухнуть, прекратив работу всей отопительной системы.
• По сравнению с газовыми (электрическими) котлами, бойлерами или колоноками, печи длительного горения имеют значительно большие размеры, а также требуют наличия дополнительного свободного пространства для хранения дров.
• Подбрасывать топливо для пиролизного котла придется вручную, эту операцию нереально полностью на 100% автоматизировать.
• Более сложное устройство водяного контура по сравнению с отопительными установками иных типов. Дело в том, что слишком переохлажденный теплоноситель, вернувшись из батарей в теплообменник котла, может прервать тление дров и погасить топку. Чтобы избежать подобную ситуацию, приходится монтировать дополнительную трубу (так называемый «байпасс»), позволяющую подмешивать к холодной воде уже подогретую. Естественно, с ростом сложности конструкции контура отопления увеличивается и общая стоимость всего устройства.

На первый взгляд, перечень недостатков дровяных печей длительного горения кажется весьма внушительным. И у многих возникает закономерный вопрос: почему этот тип печей настолько популярен и пользуется таким хорошим спросом? Ответ прост и очевиден: все недостатки пиролизной установки с лихвой компенсируются теми преимуществами, которые получает хозяин такого устройства:

Энергия топлива используется практически на 100%. Все загруженные дрова сгорят дотла, полностью передав свое тепло отапливаемому помещению. Качественные печи длительного горения промышленного изготовления имеют фантастические показатели коэффициента полезного действия, вплоть до 90 процентов. Для большей наглядности мы приведем ниже таблицу, в которой сравнивается эффективность работы котлов различных видов.

Сравнение показателей эффективности использования топлива в котлах разных типов

• Дровяные печи длительного горения удобны и просты в обслуживании, они почти не производят никаких отходов. От дров не остается ничего, кроме горсти золы.
• Экологичность отопительной системы. При полноценном пиролизном горении в атмосферу выделяется только водяной пар и углекислый газ. Во время работы качественной пиролизной печи вы не почувствуете никаких посторонних неприятных запахов, по сравнению с печкой обычной. Это объясняется тем, что источником таких ароматов являются недогоревшие сложные органические соединения. В печи длительного горения окисление топлива происходит на 100%, потому ее спокойно можно топить даже производственными отходами.
• Одной «заправки» поленьями хватает на 10-15 (а иногда и более) часов непрерывной работы. Настолько долго ни одна обычная дровяная печка гореть не сможет.
• Система отопления на базе пиролизного котла очень быстро прогревает дом и входит в рабочий режим.
• Мощность работы отопительного прибора, использующего эффект пиролиза, можно легко и плавно регулировать, так же, как и газового либо электрического. В отличие от обычных твердотопливных установок, в печи длительного горения основное тепло выделяет сжигаемый в отдельной камере газ. Соответственно, управляя уровнем подачи кислорода в топку мы с легкостью изменим и тепловыделение всей системы.

Расчёт основных параметров

Печь длительного горения на твёрдом топливе можно изготовить из подручных материалов, таких как: использованный газовый баллон, отрезок большой стальной трубы или металлической бочки. Следует подбирать материал с толщиной стенок не менее 5 мм. Это обусловлено тем, что меньшая толщина корпуса через некоторое время прогорит.

Вариант печи «бубафоня» с водяной рубашкой

Размер печи

При отсутствии каких-либо чертежей и схем для изготовления печи можно самому сделать все необходимые расчёты.

расчёт параметрв печи «бубафоня»

В этом случае вернее будет говорить о её диаметре — D и высоте — H. Эти величины должны быть пропорциональны друг другу, где соотношение в пределах от 1:3 до 1:5 считается оптимальным. Высоту печи обычно делают не менее 100 см, так как этот параметр напрямую связан с длительностью работы агрегата. Однако изготавливать слишком высокую конструкцию не стоит, так как её неудобно будет загружать дровами. Также это может негативно сказаться на силе тяги. Она может снизиться настолько, что поддерживаемое пламя внутри топочной камеры потухнет.

Если изготовить каркас печи слишком широким, то равномерного горения топлива около внутренних стен камеры и в середине очага не будет. В этом случае выгорит только центральная часть топочного материала. Металлический круг поршня просядет и закупорит очаг, в результате чего пламя потухнет. Оптимальный диаметр такой конструкции составляет от 300 до 900 мм.

Толщина используемого материала

Этот критерий необходимо учитывать, так как тонкие стенки корпуса через некоторое время прогорят. В связи с этим необходимо подбирать материал с толщиной не менее 5 мм

Это особенно важно, если планируется оборудовать каркас водяной рубашкой, превратив его в котёл. На изображении толщина стенки обозначена условным знаком Δ. Если использовать материал с толщиной стенок до 4–5 мм, то это чревато тем, что печь будет терять свою мощность

Из-за тонких стен корпуса упадёт температура над блином поршня. В результате снизится догорание пиролизных газов, а следовательно, уменьшится выделяемое тепло

Если использовать материал с толщиной стенок до 4–5 мм, то это чревато тем, что печь будет терять свою мощность. Из-за тонких стен корпуса упадёт температура над блином поршня. В результате снизится догорание пиролизных газов, а следовательно, уменьшится выделяемое тепло.

Параметры металлического блина

Для эффективной работы печи важен не только диаметр круглой пластины на поршне, но и его толщина. Ведь металлический блин является перегородкой и одновременно нагревающей поверхностью для воспламенения пиролизных газов.

При изготовлении металлического блина следует придерживаться оптимального размера. Расстояние от его внешнего края до внутренней стенки печи должно составлять 5%. На изображении этот зазор обозначен в виде формулы С=5%D.

Диаметр металлического блина должен быть чуть меньше внутреннего диаметра корпуса печи

Размеры трубы, подающей воздух

На схеме её диаметр указан буквой d. Для конструкции такой печи можно использовать трубу 75 или 80 мм. Трубу необходимо приварить к металлическому кругу (в его отверстие в середине). В результате получится деталь, называемая поршнем.

Розжиг печи «бубафоня»

Вытаскиваем изнутри поршень-подаватель с приваренным воздуховодом, предварительно сняв крышку с баллона.

Кладем внутрь деревянные поленья. Располагать их необходимо горизонтально впритык друг к другу. Вертикальное размещение дров может иметь довольно неприятные последствия в случае, если недогоревшее стоящее ребром полено будет препятствовать движению поршня. Это приведет к тому, что вместо тления в первичной камере разгорится полноценный костер. В результате нарушится правильный режим работы печи, дрова сгорят быстрее и, в добавок ко всему, она может начать дымить через воздуховод. Поленья нельзя закладывать выше места расположения дымохода.

Закладка дров в пиролизную печь

Поверх дровяной закладки насыпаем щепки с опилками либо мелкие ветки. Вымачиваем в жидкости для растопки (керосин также прекрасно подойдет) кусок старой ткани и кладем ее на слой щепок. Альтернативой для тряпки может послужить бумага.

Обработка верхнего слоя закладки керосином

Прижимаем закладку поршнем и надеваем назад крышку печи.

Установка поршня с крышкой

Поджигаем дрова, забросив внутрь через трубу-воздуховод кусок зажженной ветоши или бумаги. Спичка для распалки «бубафони» не подходит, поскольку успевает потухнуть до того, как упадет вниз.

Розжиг печи

Через 15-25 минут, после того, как закладка хорошо разгорится, необходимо прикрыть задвижку на воздуховоде. Это ограничит подачу воздуха в первичную камеру сгорания и приведет к тому, что поленья начнут тлеть, выделяя пиролизные газы. Таким образом, «бубафоня» перейдет в свой основной рабочий режим.

История создания пиролизной печи «бубафоня»

Впервые «бубафоню» собрал народный умелец по имени Афанасий Бубякин проживающий в Колыме. Собственно, в его честь она и была названа. За основу своего изделия мастер взял пиролизный котел Strоpuva, изготовленный в Литве. Афанасий максимально упростил конструкцию таким образом, чтобы ее легко можно было повторить самостоятельно. Именно поэтому самодельная пиролизная печь «бубафоня» славится достаточно высокой популярностью.

Сразу следует оговориться, что, поскольку самодельный отопительный прибор изготавливается из доступных подручных материалов, он редко обладает привлекательным и эстетичным видом. Основное достоинство «бубафони» – ее простота, надежность и эффективность.

Ниже вы можете увидеть пример самодельной печки конструкции Афанасия Бубякина, сделанную из старого газового баллона.

Две печи «бубафоня» из баллонов

Плюсы и минусы

Печь бубафоня пользуется огромным спросом, ведь у нее есть масса плюсов:

• компактные размеры;
• недорогое топливо;
• простота монтажа и эксплуатации;
• возможность длительного функционирования печи без повторной загрузки топлива;
• экологичность;
• автономность;
• высокий КПД;
• быстрота замены деталей;
• регулировка расхода топлива, а также интенсивности горения;
• возможность подключения печи к системе водяного отопления.

Минусы конструкции:

• образование конденсата;
• возможное промерзание труб;
• затрудненное удаление золы с днища топливного бака;
• возможность «обратного» горения, из-за чего придется установить нагнетающий вентилятор;
• быстрое остывание.

Подготовительные мероприятия

Так как для сооружения печи Бубафоня из газового баллона потребуется сварочный аппарат, необходимо заранее подыскать для работы подходящее помещение. Оно должно в обязательном порядке быть оснащено эффективной вентиляцией, бесперебойным электропитанием и надежной проводкой (как правило, использование сварки провоцирует скачки напряжения в сети). Рабочее помещение должно иметь хорошую защиту от климатических воздействий и обладать достаточным простором. Желательно наличие также хорошей звукоизоляции, поскольку болгарка и сварочный аппарат являются довольно шумными инструментами.

Также необходимо заготовить следующие материалы:

• Старый газовый баллон. Это основа для пиролизной печки. Также на эту роль подойдет стальная или чугунная бочка объемом примерно 200 л, имеющая прочные стенки без ржавчины. Нередко для этого используются большие огнетушители или металлические трубы с заваренным дном.
• Куски арматуры. Они понадобятся для изготовления ручек, которые обычно устанавливаются по бокам корпуса и сверху крышки. Это заметно облегчает процедуру чистки печи от остатков горения и перемещения ее с места на место.
• Стальной лист для поршня.
• Пара металлических труб. Они нужны для изготовления дымохода и воздуховода. Оптимальным сечением для воздушной трубы является показатель в 85-100 мм. При этом она примерно на 150 мм превышает высоту баллона. Для дымохода понадобится более широкая труба: ее диаметр должен быть не менее 150 мм. Протяженность дымового канала не должна уступать поперечному сечению баллона.
• Швеллер.
• Материал для закладки фундамента под печку.

Перечень необходимых для работы инструментов:

• Молоток.
• Тиски.
• Лопата.
• Мастерок.
• Портативный сварочный аппарат с комплектом электродов.
• Болгарка для порезки заготовок.
• Рулетка, карандаш, отвес и уровень.

«Рубашка» на бубафоню

Такая печь имеет много преимуществ: её дешевизна, лёгкость создания, высокий КПД. Но есть и минус такой конструкции: она подаёт тепло неравномерно. Выходом может быть обдув её вентилятором. Но это неудобно. Для решения данной проблемы и была придумана водяная «рубашка». Для её создания вам нужен будет ещё один цилиндр, у которого диаметр будет больше, чем сам корпус печи.

На проекте хорошо видно размещение водяной «рубашки» на дымоходе и подключение к ней нагрева воды и батареи

По сути, водяная «рубашка» — это своего рода усовершенствование печи, к которому можно подвести отопительное оборудование. «Рубашку» можно установить в двух местах: непосредственно на корпусе и на трубе дымохода. Оба места хорошо нагреваются. Для того чтобы надеть эту самую «рубашку», нужно использовать трубу большего диаметра, чем место, на которое вы собираетесь её одевать. Открытые торцы трубы необходимо хорошенько заварить и вварить в неё входной патрубок и выходной, куда будут подключаться отопительные приборы. Принцип работы прост. Вода проходит через рубашку, нагревается и несёт тепло в помещение.

Немного истории

Разработку печи Бубафоня приписывают народному умельцу Афанасию Бубякину из Колымы. Впоследствии в его честь и было названо новое изобретение. Афанасий во время своих опытов отталкивался от устройства пиролизного котла Strоpuva литовского производства.

Отечественный изобретатель постарался максимально упростить конструкцию, чтобы ее можно было сооружать своими руками. Эта специфика Бубафони и объясняет ее высокую популярность. Учитывая то, что материалом для изготовления этого прибора в основном выступают подручные средства, внешней эстетичностью он похвалиться не может. Сильными сторонами печки является ее простота, эффективность и надежность.

Ограниченая подача воздуха и отвод газов

Следующим недостатком конструкции, можно назвать ограниченную возможность подачи воздуха к углям. Это обусловлено диаметром трубы поршня, или как ещё его называют, телескопа. В случае с буржуйкой, достаточно открыть настежь дверцу поддувала. Тут же, мы жёстко ограничены, и выход может быть только в принудительном наддуве, но это другая история.

Специфика длительного тления и значительное содержание сажи в

выхлопе, в морозы, может вызывать повышенное отложение не сгоревших углеродов в дымоходе. Это в свою очередь повлечёт ухудшение тяги, понижение КПД и необходимость частой очистки дымохода.

Обратная тяга

Возможности возникновения обратной тяги у “Бубафони”, следует уделить особое внимание. К такому явлению могут приводить ряд обстоятельств:

• Вертикальная укладка сырых чурок;
• Плотная укладка топлива и неправильный размер специальных рёбер;
• Заклинивание поршня, как следствие деформации стенок топки;
• Малый зазор, между стенкой и диском “телескопа”;
• Закупорка дымохода, вследствие его засаживания.
• Самым главным, способствующим в этих случаях элементом, является наличие горячего, вертикального канала, ведущего в помещение.

Частые вопросы от домашних мастеров

Можно ли использовать печь Бубафоню в жилых помещениях?

Не стоит это делать. При любой перезагрузке может возникнуть обратная тяга, а это опасно, особенно в ночное время.

Может ли работать печь на сыром топливе?

Да, может. Но КПД упадет до минимума. Для его увеличения можно внести в конструкцию дымохода корректировку. Ее нужно продлить вниз, сделав колено для сбора конденсата, а на нем поставить сливной кран.

Почему может дымить печь?

Если Бубафоня пускает дым с самого «рождения», значит, заужен один из каналов, слишком широкая топка и маленький диаметр выхода газов. Возможно, слишком низко расположено выходное отверстие, или труба дымохода слишком низкая. Когда дымление появилось позже начала эксплуатации, это говорит о засорении каналов или опрокидывании тяги.

Изготовить печь Бубафоню своими руками не сложно. Главное условие – придерживаться рекомендаций специалистов, соблюдать последовательность сборки и правильно производить розжиг.
