Промывка системы отопления: признаки необходимости и основные способы

Опрессовка отопительной системы

Ручной опрессовочный насосЭлектрический опрессовщик

Перед запуском системы нужно выполнить ее опрессовку. Эта процедура позволяет обнаружить протечки и прочие слабые места.

Опрессовка проводится с помощью компрессора либо насоса. Главное, чтобы оборудование могло выдавать давление, превышающее рабочее для вашей системы. Этот показатель уточните в местной коммунальной службе.

Последовательность действий следующая.

Первый шаг. Визуально изучаем отопительный контур на предмет наличия видимых дефектов. Запоминаем подозрительные места.

Второй шаг. Подключаем насос к системе отопления (руководство по подсоединению приводилось ранее) и подаем давление, превышающее рабочее на 1-2 атм. Предварительно отключаем клапан аварийного сброса давления.

Опрессовка системы отопленияОпрессовка системы отопления

Третий шаг. Подключаем к насосу манометр. В течение 1-2 часов фиксируем показатели давления. Если они не меняются, с системой все нормально. Если давление падает, имеют место утечки. Обнаружить утечки очень просто. Достаточно нанести на элементы системы мыльный раствор. В дефектных местах появятся пузыри.

Смазываем мыльным раствором трубы и соединения

Обнаруженные повреждения устраняются подходящим способом (холодной сваркой, вяжущим раствором и т.д.). После заделки дефектов испытания нужно провести повторно. Если давление остается на одном уровне, вы со всем справились. Можете подавать теплоноситель на контур и включать отопительную систему.

Промывка системы отопления позволяет устранить засоры и накипь, увеличив тем самым эффективность работы магистрали и продлив срок ее службы. Теперь вы владеете всей необходимой информацией для самостоятельного проведения необходимых мероприятий.

Удачной работы!

Как и чем промыть систему отопления

• 1. Когда система отопления требует промывки?
• 2. Способы промывки систем отопления
• 3. Как промыть систему отопления

Со временем эксплуатации отопительная система забивается мусором и накапливает различные загрязнения. Вследствие этого сокращается полезный объем трубопровода и теплообменника в котле, существенно падает теплоотдача радиаторов отопления.

Происходит это по причине использования обычной воды из централизованного водоснабжения, которая в своем составе имеет различные химические вещества. Через определенное время они накапливаются внутри магистралей, мешая дальнейшему прохождению теплоносителя.

Решить проблему засоров и плохой теплоотдачи можно, если выполнить промывку отопительной системы. Следует заметить, что сделать это можно несколькими способами, в том числе и с использованием химических средств, предназначенных именно для этих целей.

В данной статье строительного журнала будет рассказано о том, как и чем, промыть систему отопления.

Когда система отопления требует промывки?

Понять, что система отопления в доме или квартире требует неотлагательной промывки достаточно просто, явными признаками этому, будут:

Неравномерный прогрев радиаторов отопления, с одной стороны радиатор горячий, а с другой холодный. При этом следует заметить, что данная проблема может быть связана и с неправильным подключением радиатора или вследствие его завоздушивания.

• В системе отопления слышен непонятный шум. Данное явление говорит о том, что на отдельных участках трубопровода изменился объем прохождения теплоносителя, опять же, из-за сильных засоров.
• Часто срабатывает группа безопасности котла.
• Топливных ресурсов, которые требуются для нагрева теплоносителя, стало израсходоваться намного больше.
• Скорость нагрева теплообменника снизилась в разы.

Это далеко не все признаки того, что система отопления имеет серьезные засоры и требуется неотлагательное вмешательство для их устранения. Наиболее быстрым из всех способов, является использование химических средств, предназначенных для этих целей.

Способы промывки систем отопления

Их может быть несколько:

Гидродинамическая промывка — производится посредством специального насосного оборудования в системах с простой разводкой трубопровода.

Импульсная промывка — совершенно новый способ чистки отопительных систем, путем подачи в трубопровод кратковременной импульсной волны, со скоростью свыше 1000 м/сек.

Химическая промывка — наиболее простой и дешевый способ очистки систем отопления с использованием химических реагентов.

Как промыть систему отопления

В том случае, когда система отопления ни разу не чистилась, то осуществлять промывку лучше всего будет с полным демонтажем радиаторов и теплообменника котла. Как показывает практика, больше всего отложений присутствует в трубах расположенных рядом с котлом и в радиаторах отопления.

Поэтому, вооружившись насосной станцией (не любой) и химическими средствами для промывки систем отопления, можно приступать к самостоятельному выполнению работ. В качестве средств для промывки алюминиевых радиаторов, рекомендуется выбирать уже готовые промывки или концентрат, который перед использованием предварительно разбавляется водой.

Очень неплохо себя зарекомендовали для промывки систем отопления растворы на основе ингибированной кислоты (соляной). Они позволяют вытравливать накипь внутри труб и остальных элементов отопительной системы, увеличивая тем самым их полезный объем. Обязательно после промывки отопления данными средствами необходима будет повторная промывка системы, обычной водой.

В процессе промывки труб и радиаторов, грязную воду нужно будет куда-то сливать, поэтому следует заранее запастись большой и герметичной емкостью. При промывке радиаторов отопления патрубки насосной станции подключаются к подаче и обратке, после чего по ним гоняется несколько часов очистительное средство.

При промывке труб, все патрубки идущие к радиаторам отопления следует заглушить. В том случае, если радиаторы не демонтируются перед промывкой, то систему отопления необходимо будет разъединить, как правило, делают это на обратке котла и на стояке отопления.

Нештатные способы

Элеватор без сопла

Как и чем промыть систему отопления многоквартирного дома в отсутствие компрессора и управляющей кампании? Увы, такое тоже бывает на удалении от крупных городов.

В этом случае часто помогает работа элеваторного узла без сопла в течение двух-трех суток. При отключенных входных, домовых и отвечающих за ГВС задвижках водоструйный элеватор снимается, сопло вынимается из него, а подсос (нижний фланец элеватора) глушится стальным блином.

Водоструйный элеватор снят, подсос заглушен. Вода из подающей нитки теплотрассы поступает прямо в отопительный розлив.

• Повышается температура теплоносителя в отопительном контуре;
• Ускоряется циркуляция. Сопло больше не ограничивает приток воды из подающей нитки теплотрассы. Перепад между началом и концом контура составляет не штатные 0,2кгс/см2, а 2-3 атмосферы.

Распределение давлений в элеваторном узле. Оно объясняется принципом работы водоструйного элеватора (справа).

Почему эта процедура нештатна? Потому, что при таком режиме:

1. Многократноувеличивается расход тепла (то есть несет убытки его поставщик);
2. Нарушается температурный режим работы теплотрассы. В обратный трубопровод попадает чрезмерно горячая вода. В силу технологического цикла работы ТЭЦ перед новым циклом циркуляции ее приходится охлаждать до требуемой температуры.

Промывочный кран

Как своими руками промыть батарею, если эффективность работы отопительного прибора заметно упала за несколько лет эксплуатации?

Для начала летом, до начала отопительного сезона, ее нужно снабдить промывочным краном.

Глухая пробка любого современного радиатора легко превращаются в проходную, готовую к установке промывочника. Достаточно выкрутить заглушку.

Лучший промывочник — это шаровый кран с резьбами «папа-мама» (наружной и внутренней), вкрученный в радиаторную пробку.

Недорогой и надежный промывочник.

После запуска отопления к промывочному крану подключается обычный садовый шланг, обжатый хомутом на патрубке с короткой резьбой размером 1/2 дюйма. Шланг направляется в канализацию — в унитаз или в выпуск ванны. Стоит открыть кран — и накопившийся в крайних секциях ил вылетит на фронте потока воды.

Фаянс боится перепадов температуры. Поэтому шланг лучше вставить в унитаз максимально глубоко, так, чтобы горячая вода попадала сразу в стояк;

При быстром нагреве унитаз, в который сбрасывается горячая вода при промывке, может дать трещину.

• Закрепите шланг. Иначе вы рискуете провести внеплановый эксперимент, иллюстрирующий реактивное движение. С учетом того, что роль реактивной струи выполнит горячая и очень грязная вода, результат вас не порадует;
• Ждите, пока вода очистится. Пока на сброс идет грязь, продолжайте промывку.

Почему я отнес этот способ промывки к нештатным? Видите ли, правила эксплуатации закрытых систем теплоснабжения запрещают отбор воды из отопительной системы. В открытых системах сброс в принципе возможен, но в нашем случае он идет мимо водосчетчика и приводит опять-таки к расходу никем не оплаченной горячей воды.

Вся расходуемая вода должна проходить через приборы учета.

Промывка нужна только радиаторам с боковым или диагональным подключением. Чем больше секций, тем быстрее забиваются грязью последние из них. При двухстороннем нижнем подключении непрерывная циркуляция через нижний корректор прибора не дает ему заиливаться.

Боковое одностороннее подключение 10 секций — это гарантированные залежи ила.

Двухстороннее нижнее подключение. Нижний коллектор постоянно промывается теплоносителем.

Котлы и автоматика

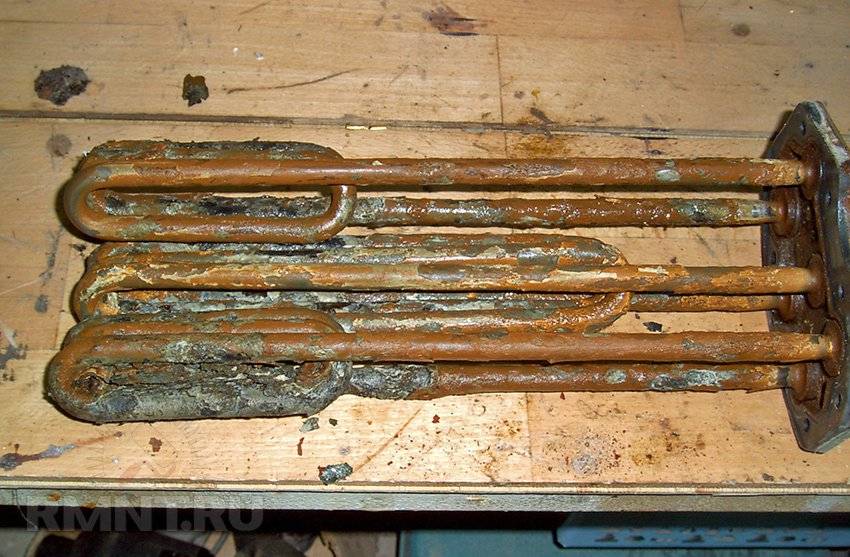

Обслуживание электрических котлов включает в себя осмотр ТЭНов, ревизию пусковой аппаратуры и перетяжку электрических соединений. Нагревательные элементы извлекают из колбы, снимают рыхлые отложения накипи и удаляют корку налета чистящим средством. Пускатели следует разобрать и довести посеребренные контакты до блеска шкуркой-нулевкой. Все подключения кабелей и проводов нужно отпустить на 2/3 зажима и затянуть снова.

Комплексное техническое обслуживание котла может быть выполнено только специализированной организацией, но немало зависит и от владельца. Прежде всего обязательно нужно выполнить:

• внешний осмотр со снятым кожухом;
• обработку соединений газопровода мыльным раствором;
• проверку тяги и подачи воздуха;
• визуальную оценку состояния горелки;
• проверку исправности пьезорозжига.

В котлах, снятых с гарантии, допускается самостоятельно очищать датчик наличия пламени, датчик воздуха и дымоходные каналы котла. При этом соединения газовых трубок должны оставаться нетронутыми, также не допускается самостоятельно чистить горелку.

При комплексном ТО специалист выполнит все перечисленные действия, а также отрегулирует подачу топлива, настроит и испытает автоматику, проанализирует состав отработанных газов.

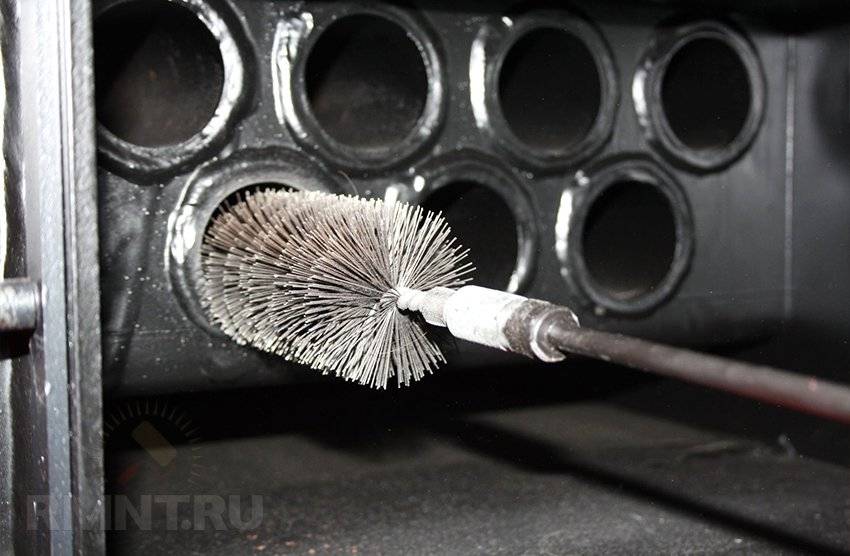

Обслуживание твердотопливных котлов включает в себя в первую очередь комплексную чистку топки, пиролизной камеры и дымоходных каналов. Чистку проводят металлической щеткой, снимая с металла нагар и окалину, но не зачищая поверхность до блеска. Это не касается теплообменников: их поверхность должна быть как можно более чистой.

Химическая промывка без разбора системы

Данный метод очистки отопительной системы основывается на использовании специальных химических реагентов. Это могут быть такие активные вещества:

• щелочной раствор;
• фосфорная или ортофосфорная кислота;
• уксус;
• каустическая сода;
• специальные готовые составы.

Сначала выбранное вещество заливается в отопительный контур. Далее при помощи специального насоса обеспечивается циркуляция реагента непосредственно в системе на протяжении нескольких часов – как правило, до четырех

Если вы применяете магазинные составы, рекомендуемое время их циркуляции указывается на упаковке – его важно соблюдать, чтобы не деформировать внутреннее покрытие батареи. После завершения процедуры необходимо слить реагент, промыть и опрессовать отопительную систему – и только после этого ее можно запускать в эксплуатацию

Важно! Химическая промывка рекомендуется только для радиаторов из черных металлов.

Примите во внимание тот факт, что химические составы не подходят для промывки стальных неоцинкованных батарей и труб, которые используются уже несколько десятков лет – это попросту невыгодно с экономической точки зрения: активные реагенты в процессе очистки системы могут не только растворить ржавчину, но и спровоцировать появление новых протечек в старом оборудовании

Штатные способы

Гидропневматическая

Гидропневматическая промывка отопления многоквартирного дома проводится ежегодно, сразу после окончания отопительного сезона.

Суть метода — в подаче в работающий на сброс отопительный контур пульпы (смеси воды и воздуха). Пузыри воздуха постепенно разбивают загрязнения, а поток воды уносит их в канализацию через открытый сбросной вентиль.

Подчеркиваю: промывка должна выполняться ежегодно. За несколько лет отложения в батареях и трубах становятся настолько твердыми, что пульпа не может разбить их.

Со временем отложения уплотняются.

Ответственный за проведение работ — обслуживающая ваш дом организация. Для промывки нужны:

• Свободный доступ в подвал — в элеваторные узлы дома и к запорной арматуре на стояках;
• Воздушный компрессор. выдающий давление не менее 7кгс/см2;

На фото — компрессор, промывающий отопительную систему многоквартирного здания.

Армированный шланг со штуцерами на концах. Он понадобится для подключения компрессора к элеватору.

Для промывки системы отопления жилого дома в элеваторном узле нужно собрать следующую конфигурацию:

• Выходной патрубок компрессора соединен шлангом с контрольным вентилем на подаче после водоструйного элеватора. Резьбы герметизируются сантехническим льном или лентой ФУМ;
• Домовая задвижка обратки закрыта, а сброс на обратном трубопроводе отопления открыт.

Конфигурация запорной арматуры при промывке с подачи: синее — открыто, красное -— закрыто. Компрессор подключается вместо правого верхнего манометра.

При запуске промывки первым включается компрессор. После того, как давление на его манометре заведомо превысит давление в точке подключения (4-5кгс/см2), открывается контрольный вентиль, и вместе с водой в работающий на сброс отопительный контур начинает подаваться воздух.

У гидропневматической промывки есть одна тонкость. Ее эффективность обеспечивается двумя факторами:

Если к элеваторному узлу подключено большое количество стояков отопления, пульпа будет бедна воздухом и станет двигаться медленно. Проблема решается поочередной промывкой каждой небольшой группы стояков; вентиля на остальных стояках на это время (около часа) перекрываются.

Вентиля на стояках отопления в подвале позволяют отключить и сбросить стояк на время ремонтных работ.

Как узнать, что промывка с подачи завершена? По цвету поступающей на сброс воды: когда она станет прозрачной, компрессор можно подключать к обратной нитке теплоснабжения.

Для этого нужно собрать в элеваторном узле новую конфигурацию:

• Компрессор подключен к контрольному вентилю на обратном трубопроводе после элеватора;
• Домовая (отсекающая отопительный контур) задвижка на обратке открыта, а на подаче — закрыта;
• Сброс на подаче открыт.

Конфигурация при промывке с обратного трубопровода. Красное закрыто, синее открыто. Компрессор подключен вместо правого нижнего манометра.

После окончания промывки из отопительного контура нужно выгнать максимальное количество воздуха. Для этого элеваторный узел работает на сброс до тех пор, пока из сбросника не пойдет ровный поток воды без воздушных пузырей. После этого сброс и обе домовые задвижки закрываются.

По окончании промывки состояние системы отопления должен освидетельствовать представитель поставщика тепловой энергии — местных Теплосетей. Обычно проверка заключается в выкручивании одной-двух радиаторных пробок в подъездах или квартирах. Нормой считается отсутствие внутри радиатора плотных отложений.

Простая и эффективная проверка качества промывки: радиатор вскрыт для визуального осмотра состава и количества отложений.

Химическая

Химическая промывка используется в небольших по объему отопительных системах отопления (прежде всего частных домов). У многоквартирного дома таким способом могут промываться отдельные стояки.

Суть метода — в заполнении контура вместо теплоносителя раствором кислоты или щелочи. За несколько часов они растворяют отложения и ил.

Трубы до и после химической промывки. Затраты окупятся повышением комфортной температуры в квартирах.

Метод исключительно эффективен против солей кальция и ржавчины, но у него есть два существенных недостатка:

• Высокая цена реагентов;
• Необходимость их утилизации после использования. Щелочное или кислотное средство для чистки труб отопления нельзя просто вылить в канализацию.

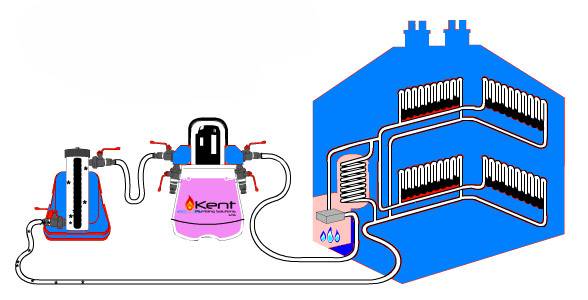

Для промывки компрессорная станция и емкость с раствором реагента подключается к любому сброснику или контрольному вентилю. Система отопления заполняется и после технологической паузы в 12 часов сбрасывается, а затем промывается водой и вводится в рабочий режим.

Автономную систему отопления можно заполнить через любой сбросник.

Технология промывки системы отопления гидрохимическая

Гидрохимическая промывка наиболее распространенный вид промывки системы отопления, применяемый в частных домах. Гидрохимическая промывка производится в любое время года и не требует слива системы отопления и включает в себя следующие работы:

• Обследование системы отопления: выясняется забитость системы отложениями, химический анализ этих отложений;
• Подбор состава химических реагентов промывки и выбор концентрации раствора;
• Врезать в действующую систему отопления насосное и емкостное оборудование. Добавить химический очищающий раствор в теплоноситель;
• Принудительная циркуляция раствора в системе. Раствор должен циркулировать все расчетное время промывки;
• Удаление лишнего активного химического вещества из раствора (нейтрализация). Защита от дальнейшей коррозии внутренних поверхностей системы (пассивизация);
• Продувка очищенной системы воздухом и промывка ее водой от очищающего раствора и отложений;
• Демонтаж установленного ранее насосов и емкостного оборудования;
• В больших отопительных системах (многоквартирные дома) вырез кусков трубопровода для контроля качества промывки;
• Опрессовка системы, заранее подготовленной водой.

Примечание: Гидрохимическая промывка осуществляется сначала для всей системы, а потом для каждого радиатора в отдельности.

Химическая промывка своими руками

Для химической очистки важным является правильный подбор препарата и тщательное изучение инструкции перед началом работ. Для самостоятельной очистки системы отопления в частном доме необходим:

• насос;
• емкость для жидкости;
• препарат для очистки;
• шланги.

Большая часть химических препаратов разбавляется перед использованием определенным объемом воды. В магазинах при желании можно приобрести уже готовую жидкость, что является оптимальным вариантом для промывки небольшой системы. Для больших автономных систем рекомендуется приобрести концентрат. Порядок действий при очистке выглядит следующим образом:

• слив воды из теплосети;
• заполнение бака очистной станции подготовленным составом;
• включение с использованием патрубков насоса и заполнение элементов системы отопления химическим составом.

Для разрушения накипи обычно достаточно 2—3 часов. Циркуляция осуществляется до момента отсутствия в фильтре емкости отложений. В обязательном порядке выполняется промывка теплосети водой для полного удаления химического реагента

Обратите внимание, что отработанный химический раствор нельзя сливать в канализацию

По окончании промывки производится прессовка отопления и проверяется герметичность.

При проведении работ обратите внимание на меры предосторожности с химическим препаратом. Меры предосторожности:

• при работе с раствором в обязательном порядке необходимо надеть перчатки;
• концентрация реагента может быть очень опасной для человека, поэтому перед началом работы необходимо защитить слизистые респиратором.

Как промыть систему отопления в частном доме

Химическая очистка системы

Химическая промывка предполагает использование специальных препаратов, которые могут иметь:

• биологическое происхождение;
• химическое происхождение.

Технология очищения биопрепаратом является высокоэффективной и экологичной. В основе действия заложен принцип внедрения микробиологических средств в систему отопления, после чего происходит расщепление отложений. Такая технология не требует разборки и отключения всей системы отопления дома.

Несомненным преимуществом химической очистки биопрепаратами считается возможность безболезненного использования в старых системах топления. Средства для очищения изготавливаются на водной основе, препарат служит для отделения загрязнения от стенок. Желаемый результат очистки достигается через несколько дней.

Преимуществом этой технологии считается:

• отсутствие необходимости отключения системы отопления;
• возможность использования в старых отопительных системах;
• высокая эффективность и достижение желаемого результата за несколько дней;
• безопасность;
• отсутствие негативно влияния на материал изготовления труб.

Механизм химической промывки заключается в воздействии препарата на загрязнение системы отопления дома и очищение ее путем растворения осадков и накипи. Химические препараты воздействуют на отложения, которые в дальнейшем выводятся из отопления вместе с потоком жидкости.

Стоимость химического реагента зависит от состава и известности производителя. Наиболее популярными препаратами являются:

DOCKER TERMO

Стоимость за 1 литр составляет 180 рублей, препарат нельзя применять для алюминия.

Металин

Цена за 1 литр составляет 105 рублей, препарат нельзя применять для цветных металлов.

Master Boiler Power

Цена за 0,6 кг составляет 475 рублей, препарат не имеет противопоказаний к применению.

Составы марки СП-ОМ

Не имеют противопоказаний к применению, могут использоваться с алюминием и цветными металлами. Главным преимуществом жидкости для промывки марки СП-ОМ является возможность использования ее для промывки систем, содержащих полимерные компоненты, цветные металлы и алюминий. Также СП-ОМ относительно безвредна при сливе отработанного раствора. Каждая марка СП-ОМ предназначена для применения с определенными металлами и в определенных условиях. Более подробную информацию о применении и марках состава СП-ОМ можно найти на сайте https://spomcom.ru/

К существенным недостаткам метода относят трудность в самостоятельном подборе правильного объема препарата. Возможность применения химических препаратов осложняется и тем, что в большинстве случаев компоненты системы отопления изготовлены из разных материалов. Химические препараты оказывают разную степень воздействия на металл или полимерные материалы. В большинстве случаев отдается предпочтение способу механического воздействия на загрязнения теплосети.

Физические способы очистки

Физическими способами очистки являются:

• гидродинамическая промывка;
• пневмогидроимпульсная промывка.

Для гидродинамической промывки понадобится специальное оборудование, включающее специальные насадки и тонкие шланги.

Механизм чистки состоит в подаче воды под напором на насадку, которая отвечает за генерацию тонких струй воды.

Преимуществом гидродинамической промывки считается его эффективность, но на практике метод применяется довольно редка из-за его дороговизны.

Очистка методом пневмогидроимпульсной промывки является эффективным средством борьбы с загрязнениями в отопительной системе. Для более качественной очистки процедуру рекомендуется проводить несколько раз. Сущность метода заключается в создании повышенного давления, за счет которого происходит откалывание загрязнений от стенок.

Когда необходимо промывать систему отопления?

Процедура промывки систем отопления обязательна в обслуживании теплосетей, порядок её проведения четко регламентированы СНиПами и ППРФ. Нормативы рекомендуют ежегодную очистку, однако, это касается лишь систем центрального отопления.

Эти системы масштабные и многокомпонентные, состоят преимущественно из стальных трубопроводов солидного возраста, а теплоноситель часто пополняется и не всегда достаточно очищен. Совокупность этих факторов делают ежегодную промывку оправданной и необходимой.

Однако, частные системы отопления, обслуживающие дом на одну семью или квартиру, функционируют в других условиях, а потому и промывать их нужно по необходимости, а не ежегодно.

В домашних котельных, как правило используют пластиковые трубы и современные радиаторы, а также исключены протечки и необходимость регулярного пополнения – это значительно уменьшает количество отложений

Определить, что система нуждается в промывке, можно по таким признакам:

1. Радиатор прогревается неравномерно: отдельные секции или нижняя часть значительно холоднее.
2. Стальные подводящие трубы значительно горячее батарей.
3. Вся система нагревается медленнее, чем раньше.
4. Повысился расход газа, котёл с механическим управлением чаще нужно выставлять на высокую мощность.
5. В котле или в любом участке системы появились посторонние звуки.
6. Фильтр, установленный в обратке, регулярно засоряется.

Даже если у вас присутствуют все описанные признаки, промывка нужна не всегда – завоздушивание системы имеет такие же симптомы, а исправляется гораздо проще – через кран Маевского или специальный клапан. Поэтому в первую очередь, исключают вероятность воздушной пробки в холодной части радиатора, а лишь затем выбирают способ прочистки.

Пренебрегая своевременными промывками системы отопления, вы рискуете не только переплатить за газ. Скапливаясь в теплообменнике котла, твердые частицы перегревают металл и провоцируют его прогорание. Кроме того, налёт способен вывести из строя циркуляционный насос, расширительный бак, бойлер, вызывать протечки.

Без промывки трубы могут полностью зарасти налётом и ржавчиной, и котёл станет. Попадание же таких уплотнений в насос приводит к поломке

С другой стороны, слишком частые прочистки, особенно с использованием химических реагентов, могут принести больше вреда, чем пользы. Во-первых, быстрее изнашивается внутренняя поверхность трубопровода и все соединения. Во-вторых, свежий теплоноситель несёт новую порцию солей и воздуха, что провоцирует новую волну коррозии.

Реже всего необходима чистка для систем с пластиковыми трубами и алюминиевыми радиаторами, ведь в них не образуется ржавчины. Однако, известковый налёт они не исключают, а потому совсем забывать о промывке не стоит.
