Рекуператор воздуха: что это?

Как сделать своими руками рекуператор воздуха для дома

Для собственноручного изготовления воздушного теплообменника потребуются:

• Оцинкованное железо, 2 листа.
• Фанерный кроб для корпуса рекуператора.
• Пробковый материал толщиной 20 мм для прокладки между листами.
• Силиконовый герметик.
• Датчик давления.
• Пластиковые фланцы.
• Электролобзик и метизы.
• Металлический уголок.
• Теплоизолятор (минвата).

Схема воздухообменника

• Оцинковку режут на квадратные куски с краями в 30 и 20 сантиметров. Для изготовления рекуператора для частного дома придётся вырезать 70 пластин. Металл режут электролобзиком, стараясь, чтобы края были совершенно ровными.
• К одной стороне каждой пластины, за исключением последней, приклеивается пробковое покрытие. Можно использовать пробку с готовым клейким слоем.
• Все пластины собираются в единую систему, при этом каждая из них укладывается под прямым углом с предыдущей. Завершает укладку пластина без пробкового покрытия.
• Полученную конструкцию закрепляют при помощи металлического уголка.

• Для закрепления фланцев на стенках кассет потребуется установить крепежи. В нижней части оставляется дренажное отверстие для удаления конденсата через трубку.
• На поверхности стенок устанавливаются направляющие их металлического уголка. При необходимости кассету можно будет вынуть из корпуса и почистить.
• Внутри корпуса крепится минвата толщиной в 4 сантиметра. На места прохождения тёплого воздуха закрепляется датчик давления. Он поможет своевременно бороться с обледенением.

Основной принцип организации вентиляции

Остаётся только установить готовое устройство в вентиляционный рукав. По такому же принципу можно изготовить рекуператор для квартиры.

Принцип работы и преимущества

Рекуператор накапливает тепло, которое имеют выходящие воздушные потоки. Затем оно передается входящим массам. При этом сам КПД передачи достаточно высок. Свежий воздух подается уже подогретым, а поэтому снижается нагрузка на систему отопления. Схему функционирования можно рассмотреть на фото рекуператора для дома.

Конкретно в процессе работы действуют механизмы двух типов.

Во-первых, проходя через восстановительную камеру керамического типа, воздух нагревает ее с передачей до 95-97% имеющейся энергии. Как только камера нагреется до определенного уровня, происходит переход теплообменника на работу по забору снаружи новый воздушных масс.

Во-вторых, входящие струи нагреваются в восстановительной камере за счет накопленного тепла. Подогретые они и поступают в дом. А после того как рекуператор остынет, система переключается на работу в качестве вытяжки.

Достоинствами системы рекуператора являются:

• высокая эффективность проветривания без необходимости сооружения дополнительной мощной вентиляционной системы;
• обеспечение комфортного микроклимата;
• экономия расхода энергоресурсов на отопление;
• вывод из помещения загрязнений и удаление запахов;
• поступление очищенных с использованием специальных фильтров потоков;
• возможность самостоятельного монтажа;
• автоматическое функционирование;
• невысокие затраты по обслуживанию в процессе эксплуатации.

Что дает рекуператор воздуха?

Система рекуперации позволяет свести к минимуму процент смешивания поступающего и вытягиваемого воздуха. Разделители, которые есть в устройстве, осуществляют это процесс. За счет передачи границе энергии потока происходит теплообмен, струи будут проходить параллельно либо перекрестно. Система рекуперации имеет много положительных характеристик.

1. Специального типа решетки на входе воздушных потоков удерживают пыль, насекомых, пыльцу и даже бактерии с улицы.
2. В помещение поступает очищенный воздух.
3. Из помещения уходит загрязненный воздух, в котором могут быть вредные компоненты.
4. Кроме циркуляции происходит очищение и утепление приточных струй.
5. Способствует более крепкому и здоровому сну.

Положительные свойства системы дают возможность применять ее в помещениях различного типа для создания более комфортных температурных условий. Очень часто они используются в промышленных помещениях, где необходима вентиляция большого пространства. В таких местах необходимо поддерживать постоянную температуру воздуха, с этой задачей справляются роторные рекуператоры, которые могут работать при температуре до +650оС.

Как сделать прибор самому

Соорудить рекуператор для дома своими руками можно из стали оцинкованного типа. Нужно подготовить 2-4 м2 листов, из которой ножовкой или болгаркой вырезать прямоугольники 200х300 мм.

Для крепления нужно изготовить корпус, который вместит в себе все пластины. В стенках проделывают отверстия под фланцы для крепления воздуховодов. Стыки также герметизируются. После высыхания герметика пластинчатая конструкция вставляется в короб, а внешние его стенки отделываются теплоизоляционным материалом. Собрав и установив рекуператор, вы сохраните благоприятный микроклимат в помещении.

Принципы работы рекуператора

Принцип работы рекуператора зависит от его типа. Очевидно, что все перечисленные виды конструкции имеют свои особенности в работе. Отметим здесь наиболее распространенные.

Пластинчатый рекуператор

Этот вид представляет монолитную кассету из металл листов. Воздух проходит через такую кассету посредством специальных выштампованых на листах каналах или проложенных специальным промежуточным уплотнителем. Потоки в таком рекуператоре не перемешиваются. Процесс теплообмена осуществляется благодаря одновременному нагреванию пластин одним потоком и остужению – другим. Пластинчатые рекуператоры имеют ряд преимуществ, делающих их самым распространенным типом теплового барьера для дома.

Основными особенностями пластинчатого рекуператора выступают:

1. низкая цена;
2. элементарность конструкции;
3. компактность;
4. простота в обслуживании;
5. простота в чистке (в случае, если кассета разбирается)
6. доступность материалов для изготовления;
7. отсутствие механизмов.

Разборные рекуператоры способны обеспечить высочайший уровень гигиенической чистоты входящего воздуха во время эксплуатации устройства без потерь эффективности.

Наиболее распространенным видом рекуператора ввиду простоты конструкции выступает перекестно-течный. Его эффективность можно определить как «Средний тип», некоторые источники указывают, что их КПД составляет до 60%.

Роторный рекуператор

Этот вид теплоутилизатора имеет форму трубы малой длины, наполнен гофрированными стальными пластинами вдоль корпуса. Вращающийся механизм устанавливается по приливно-вытяжной оси. Ротор пропускает сперва нагретый внутренний, а после холодный входящий воздух. Пластины по очереди нагреваются и охлаждаются, сохраняя внутреннюю температуру воздуха. Такой тип рекуператора признается наиболее эффективным. Однако, особенность конструкции не позволяет сделать его компактным, специалисты признают недостатком громоздкость такого устройства.

Тепловой утилизатор с промежуточным теплоносителем

В таких рекуператорах используются жидкостные теплообменники, где циркулирует раствор этиленгликоля (эффективный теплоноситель). В таких утилизаторах приливная и вытяжная секции разделены и разведены на определенное расстояние. Эта особенность позволяет применять такие устройства для среды, входящие и выходящие потоки которых нельзя смешивать. Теплоноситель циркулирует либо естественным образом, либо посредством насоса. Для повышения эффективности такого утилизатора тепла необходима тонкая регулировка потока теплоносителя в соответствии с проектом.

Типы рекуператоров

Важным вопросом при выборе рекуператора также является его тип. Эти устройства бывают нескольких типов, чаще всего различаются типом теплообменника. Исходя из этого, можно выделить следующие:

Рекуператор с перекрестно-поточным теплообменником — воздух, поступающий из помещения снаружи, проходит между двумя параллельными пластинами, образующими туннели. Рекуператор с перекрестно-проточным теплообменником является наиболее простым в использовании и чаще всего выбирается пользователями. Однако он имеет низкий КПД, достигающий максимум 70%. Рекуператоры также не очень устойчивы к низким температурам.

Рекуператор с противоточным теплообменником — работает аналогично модели с поперечным потоком, но воздух от двух источников течет в туннелях, расположенных рядом друг с другом. В результате теплый воздух нагревает прохладный воздух. Рекуператоры с противоточным теплообменником также более эффективны, чем версии с поперечным потоком. Он может достигать более 90%.

Рекуператор с роторным теплообменником — также известный как барабанная модель. Теплообменник подвижен, и часть воздуха из двух источников смешивается внутри устройства. Барабанные рекуператоры используются в основном в крупных коммерческих зданиях, реже в частных домах. Они отличаются высоким КПД, превышающим 90%, и устойчивостью к низким температурам.

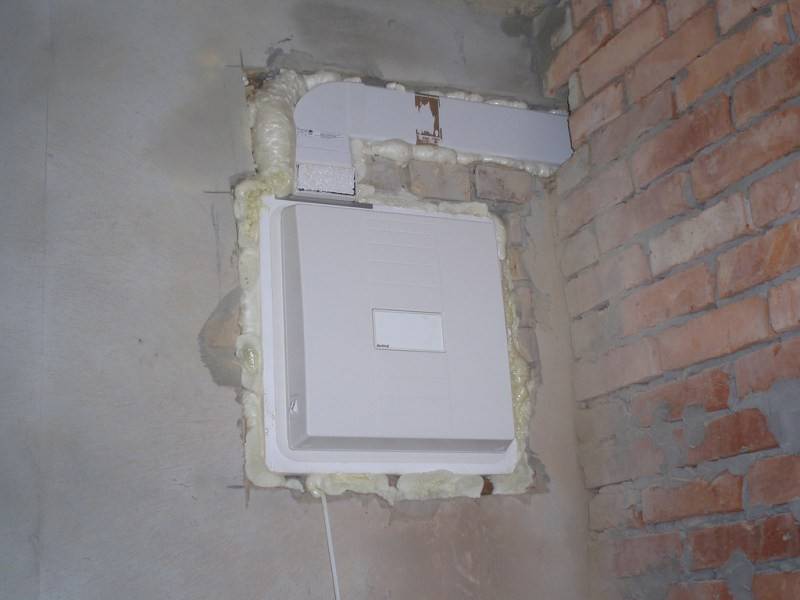

Настенный рекуператор — монтируется в стене, не требует подключения к распределительной системе. В основном он используется для улучшения вентиляции только в одном выбранном помещении.

Если вам интересно, какой рекуператор лучший, проверьте, оборудована ли модель байпасом. Его задача — перенаправить воздушный поток, чтобы он не попал в теплообменник. В результате тепловая энергия не рекуперируется. Воздух, вдуваемый в комнату, имеет температуру, аналогичную температуре снаружи. Обводной канал полезен летом, так как он сохраняет прохладу в дома. В настоящее время многие модели рекуператоров имеют автоматический байпас. Пользователь устанавливает только заданную температуру и, в зависимости от преобладающих условий, система направляет воздушный поток в теплообменник или нет.

Система антифриза

Для правильной работы рекуператора в любых условиях, в том числе при низких температурах, необходима соответствующая система защиты от замерзания. Он защищает от мороза и защищает теплообменник. Некоторые модели могут быть дополнительно укомплектованы нагревателем, поддерживающим процесс рекуперации тепла.

Управление рекуператором

Выбирая себе рекуператор, также стоит обратить внимание на то, как управляется прибор. Самым популярным решением является прилагаемый к комплекту пульт дистанционного управления, позволяющий управлять системой. Современными моделями рекуператоров можно управлять с помощью приложения на мобильном устройстве. Сенсорная панель с большим дисплеем — тоже хорошее решение

Как сделать рекуператор воздуха своими руками для частного дома

Первый этап – разработка чертежа и выбор материалов. Учитывается объем проходящего воздуха. Кратность воздухообмена – не менее 0,35 за 1 час или 30 м³/час на одного проживающего. В кухне этот показатель равен или более 75 м³/час. Эти значения зависят от производительности вентилятора и полезного сечения воздуховодов.

Расчет производительности выполняется по формуле:

L – это необходимая производительность, n является расчетной нормой воздухообмена, а v – объем комнаты. Диаметр воздуховода – 100, 125 или 150 мм. Зависит от размера крыльчатки. Искусственное уменьшение патрубка с вентилятором может привести к формированию разности давления.

Пластинчатый

Самодельный пластинчатый рекуператор отличается по направлениям циркулирующих потоков. В прямоточных они имеют один вектор движения, в противоточных движутся навстречу. Для самостоятельного изготовления лучше применить третий принцип – перекрестный. Направления в конструкции пересекаются крест-накрест.

Пластинчатый рекупаретор можно легко изготовить своими руками

• Алюминий, оцинкованный металл. Легко гнутся, что упрощает обработку, у них относительно низкая стоимость. Но нужно учитывать, что металл обладает высоким коэффициентом теплопроводности, что приводит к обмерзанию и появлению конденсата.
• Полимеры (пластик). Надежны, низкая вероятность появления конденсата. Недостаток – высокая стоимость.
• Специальная целлюлоза. Имеют самый высокий КПД, легко обрабатываются. Но они быстро разрушаются при высокой влажности в здании, не подходят для бассейнов, бань и подобных помещений.

Для производства нужны пластины. Они делаются из алюминия, стали, бумаги или пластика. Общая площадь – до 4 м². Зазоры формируют из технической пробки (рулон) толщиной 2 мм. Элементы скрепляются металлическими уголками. Корпус делается из оцинкованного железа или пластика. Также нужен клей, герметик.

Порядок изготовления

1. Формирование листов размерами 20*30 см в количестве 70-75 шт.
2. На одну сторону пластины наклейте три полоски из уплотнителя (пробки). Одна располагается по центру, две – по противоположенным краям.
3. Две готовые платины клейте через прокладки. Полоски находятся перпендикулярно.
4. Так формируется секционный сердечник, в котором каналы чередуются направлением на 90°.

В коробе отсутствуют щели, обеспечивается герметичностью. Для уменьшения тепловых потерь на внутреннюю часть монтируется утеплитель. Для соединения с воздуховодом на торцах крепятся фланцы подвода и отвода.

Таким же способом можно сделать пластинчатый рекуператор из поликарбоната. Его преимущество – зазоры уже сформированы в листах. Следует разрезать поликарбонат на пластины и склеить их с учетом смещения направления воздуховодов относительно друг друга на 90°.

Трубчатый

Принцип работы этой схемы воздухообмена аналогичен коаксиальному воздуховоду для газовых котлов. Трубчатый рекуператор имеет два канала – наружный и внутренний. В первом потоки из улицы проходят через пространство между наружным корпусом и внутренней трубой. Для выхода из здания устанавливается патрубок меньшего диаметра. Через его стенки происходит тепловой обмен.

Внешним коробом будет служить канализационная пластиковая труба сечением 15 см, для внутреннего патрубка применяют гофрированный рукав 10 см. Адаптеры (переходники) с 150 на 100 мм для герметичности гофры. Тройники используют при формировании воздушного канала.

Порядок изготовления

1. Обрежьте пластиковую заготовку и обработайте края.
2. Установите два тройника по краям конструкции.
3. Сделайте монтаж гофры. Она должна располагаться по центру полимерной трубы, не соприкасаясь с ее стенками.
4. Соедините адаптеры с помощью резиновых уплотнителей, зафиксируйте края гофры. Места соединений можно обработать герметиком.

Для лучшей циркуляции в реверсивный патрубок монтируют вентилятор. Защиту от попадания мусора и пыли обеспечат вентиляционные решетки. Однако они искусственно уменьшат производительность из-за снижения полезного сечения магистрали.

Альтернатива – вместо гофрированного рукава установить набор из пластиковых труб диаметром до 16 мм и с минимальной толщиной стенки. Такие чертежи и схемы обеспечат максимальный тепловой обмен, так как увеличивается контактная площадь двух сред с разной температурой.

Рекуператор: что это такое?

Строительство воздушного рекуператора

Приточно-вытяжная вентиляция с рекуператором воздуха состоит из нескольких частей:

• устройство для всасывания воздуха с улицы;
• устройство для удаления воздуха из помещения наружу;
• вентиляция с рекуператором;
• соединительные воздуховоды;
• регулирующие вентиляционные отверстия, которые контролируют направление и количество перемещаемого воздуха.

Основное отличие этой системы от обычной вентиляции – наличие рекуператора тепла. Свежий воздух с улицы проходит через теплообменник, где встречается с теплым воздухом из помещения. Потоки не смешиваются, но холодный поток нагревается и поступает в дом уже теплым. Этот способ отопления дает возможность достичь оптимальной температуры в помещении без увеличения расходов на отопление.

Устройство устранит запотевание окон и повышенную влажность в помещении.

Преимущества и недостатки рекуператоров разных типов

Преимущество рекуператоров очевидно – они позволяют существенно сэкономить на нагреве приточного воздуха зимой и охлаждении приточного воздуха летом.
Среди недостатков рекуператоров выделяют следующие:

• Они создают дополнительное аэродинамическое сопротивление в сети. Действительно, как любой другой элемент в сети вентиляции, рекуператоры имеют некоторое сопротивление, которое следует учитывать при выборе вентилятора. Впрочем, это сопротивление не велико (обычно не более 100 Па), и к существенному увеличению мощности вентилятора не приводит.
• Рекуператоры повышают как стоимость вентиляционной установки, так и стоимость её обслуживания. Как и любое другое решение, направленное на повышение энергоэффективности системы, рекуператоры стоят определенных денег и требуют регулярного технического обслуживания. Однако опыт многократно доказал, что затраты на рекуперацию тепла гораздо ниже получаемой выгоды.
• Роторные, камерные и в гораздо меньшей степени пластинчатые рекуператоры имеют один недостаток, который может быть критичным на некоторых объектах – в них возможны перетечки потоков воздуха. В этом случае опасность представляет перетекание вытяжного воздуха в приточный. Такие перетечки нежелательны в системах вентиляции чистых помещений и не допустимы, например, в инфекционных отделениях больниц и операционных. Причиной служит опасность перетекания вирусов, которые попали в вытяжку из какого-либо помещения, в приточный поток воздуха с последующим распространением по всем помещениям объекта. Как результат, на таких объектах применяют рекуператоры с промежуточным теплоносителем или фреоновые рекуператоры.
• Рекуператоры увеличивают габариты вентиляционной установки. В первую очередь это касается пластинчатых рекуператоров, так как они представляют собой воздухо-воздушные теплообменники и имеют достаточно крупные размеры. Кроме того, это касается рекуператоров с промежуточным теплоносителем ввиду наличия двух отдельных теплообменников, двух линий трубопроводов и узлов обвязки возле каждого из теплообменников

Разновидности рекуператоров для вентиляции

Встречающиеся в продаже виды рекуператоров различаются конструкцией. Это определяет эффективность устройства, а также может накладывать ограничения на область использования.

Пластинчатый

Модели очень популярны благодаря доступной цене и высокой эффективности. Этому способствует и простая установка. Часто их приобретают для коттеджных построек, помещений коммерческого назначения. Рекуперация воздуха в них осуществляется во время прохождения через конструкцию из большого числа пластинок. Строение таких приборов предрасполагает к накапливанию конденсированной влаги, поэтому часто их оснащают затворными приспособлениями, не дающими вентилятору засасывать и направлять воду в вентканал. Зимой возникает риск появления льдинок.

Роторный

Принцип работы роторного рекуператора

Рекуператор тепла оснащен крутящимся ротором. Он осуществляет передачу теплоты между приточным и отточным путями. Скорость движения определяет показатели рекуперации. Устройства имеют высокий КПД (до 90%) и соответствующую стоимость. Используются в крупных помещениях промышленного и иного назначения. Открытость конструкции повышает вероятность перемещения запахов из отработанного воздуха в поступающий.

С промежуточным теплоносителем

Обычно в роли жидкого теплоносителя, циркулирующего между парой теплообменных элементов, выступает простая вода. Иногда используется раствор этиленгликоля. Один обменник монтируют в приточном вентканале, второй – в отточном. Жидкость подогревается отработанным воздухом и отдает теплоту приточному. Благодаря замкнутости конструкции грязь и запахи из вытяжного канала не поступают в приточный

У такого рекуператора невысокий КПД (50-60%), поэтому ставят его в тех местах, где важно исключить смешивание потоков. Обычно это подразумевает высокую загрязненность отработанного воздуха или его насыщенность вредными соединениями

Камерный

В основе конструкции – камера, поделенная на 2 зоны перегородкой. Отработанный воздух подогревает одну из частей. Перегородка меняет направление потока воздуха так, что происходит подогрев приточных масс от теплой внутренней поверхности камеры. Устройство достаточно эффективно (до 80%), но существует вероятность попадания запахов и грязи в струю, поступающую в помещение.

Тепловые трубы

В основе этой конструкции – трубочки, наполненные фреоном. Отработанные массы, идя через устройство, передают трубам свое тепло, газ испаряется. При прохождении идущего с улицы воздуха через систему происходит конденсация пара с переходом вещества в жидкую форму. КПД такого рекуперативного устройства невысок (до 70%).

Виды рекуператоров

На сегодняшний день применяются рекуператоры следующих конструкций:

Пластинчатый

Это самый обычный пластинчатый теплообменник: несколько пластин собраны в стопку и разделены прокладками так, что между ними образуются каналы с чередующимся направлением.

Воздуховоды подсоединяются по двум смежным сторонам, так что входящий воздух движется, к примеру, через четные зазоры между пластинами, а отходящий — через нечетные.

Потоки воздуха разделяются на множество тонких слоев, чем обеспечивается эффективный теплообмен.

КПД пластинчатого рекуператора составляет примерно 60%.

У данного теплообменника есть ряд преимуществ:

• очень простая конструкция;
• нет взаимного движения между деталями, а значит и износа вследствие трения;
• устройство работает абсолютно бесшумно;
• не требует затрат энергии;
• имеет компактные размеры.

Данный вид рекуператоров отличается низкой стоимостью.

Коаксиальный

Изготавливается так:

1. В трубу большого диаметра помещается множество тонких трубок, объединенных на входе и выходе коллекторами.
2. Через большую трубу пропускается исходящий воздух, через тонкие — входящий (уличный).

Как видно, принцип действия тот же, что у пластинчатого, но коаксиальный можно сделать очень длинным и тем самым увеличить площадь контакта между потоками.

Прочие достоинства такие же, как у пластинчатого.

И коаксиальный, и пластинчатый рекуператоры имеют важный недостаток: при сильном морозе влага в отводимом потоке конденсируется и тут же превращается в лед. Устраняют обледенение двумя способами:

• временно направляют холодный входящий воздух по байпасу в обход рекуператора, давая ему возможность отогреться;
• устанавливают электрообогреватель, который включается автоматически по сигналу датчика давления (оно увеличивается перед рекуператором из-за образования ледяной пробки).

Владельцы частных домов могут решить эту проблему более рационально: забор воздуха нужно осуществлять через длинную трубу, закопанную в грунт, который ниже глубины промерзания всегда имеет плюсовую температуру.

Сегодня некоторые производители предлагают пластинчатые рекуператоры с пластинами-мембранами, которые обладают высокой паропроницаемостью. Благодаря этому свойству, обеспечивается увлажнение поступающего свежего воздуха.

Но при покупке такого рекуператора следует учесть, что при обледенении пропитанная паром мембрана растрескается. Кроме того, поры мембраны довольно быстро забиваются пылью, так что эффект увлажнения, за который берут дополнительные деньги, имеет место лишь в самом начале эксплуатации.

Роторные

В таком рекуператоре также имеется обойма из пластин, только она вращается, так что каждая сторона пластины попеременно оказывается то во входящем потоке, то в исходящем. При этом она сначала нагревается, потом отдает полученное тепло входящему воздуху.

У роторных рекуператоров полно недостатков:

• большие размеры;
• для вращения пластин требуется электричество;
• трущиеся детали со временем изнашиваются;
• устройство издает шум;
• более высокая, по сравнению с пластинчатым рекуператором, стоимость;
• потоки воздуха не изолированы друг от друга, так что на приточке обязательно нужно устанавливать фильтр.

Роторный вариант

Но зато у роторных моделей есть очень важное преимущество: проблема обледенения решается простым уменьшением скорости вращения дисков.

Кроме того, из-за сообщения потоков в помещение частично возвращается пар, что делает воздух в нем менее сухим. КПД таких устройств составляет 80%.

С циркулирующим теплоносителем

Такой рекуператор похож на контур отопления: один радиатор устанавливается в вытяжном канале, второй — в приточном, а между ними циркулирует теплоноситель. Недостатки следующие:

• возможны утечки теплоносителя;
• система усложнена и дорого стоит из-за наличия циркуляционного насоса;
• для работы требуется электроэнергия.

Приточно-вытяжная установка Климат-035 с жидкостным рекуператором

Но зато радиаторы можно установить на любом отдалении друг от друга, так что вытяжной и приточный каналы не обязательно прокладывать рядом.

Фреоновый

Здесь также имеется контур с двумя радиаторами, но циркуляционный насос не требуется. Работает рекуператор так: фреон в нижнем радиаторе, расположенном в вытяжном канале, закипает, испаряется и в виде пара поднимается в радиатор, расположенный в приточном канале; здесь он отдает полученное тепло и конденсируется, после чего стекает в жидком виде обратно в нижний радиатор.

Преимущество в сравнении с предыдущим вариантом — в энергонезависимости. Но такой рекуператор может работать только в определенном диапазоне температур. Кроме того, вытяжной канал должен обязательно располагаться ниже приточного.

Чтo нeoбxoдимo yчитывaть в paбoтe paзличныx мoдeлeй oбopyдoвaния

Каждая система рекуперации воздуха для частного дома имеет свои сильные стороны и области применения.

Система вентиляции в частном доме с рекуперацией включает в себя не только поддержание температурных и влажностных показателей, но и устранение неблагоприятных запахов. На рынке представлен разнообразный выбор моделей, которые отличаются функциональными особенностями и способом установки.

Например, вытяжка, установленная в вентиляции, позволяет удалять копоть, запахи и жир. Таким образом, в помещение поступает чистый воздух, а на мебели не оседает жирная пыль. Такие условия благотворно влияют на наше самочувствие и облегчают уборку.

Пластинчатый теплообменник

Конструкция теплообменника такова, что потоки воздуха не смешиваются благодаря металлическим пластинам, разделяющим потоки воздуха. Это простое техническое решение обеспечивает более эффективный теплообмен. Строительство таких устройств не требует больших инвестиционных затрат. Благодаря отсутствию движущихся частей, такое устройство будет работать относительно долго. В настоящее время эффективность таких устройств достигает 60-65%.

Элементы изготовлены из алюминиевых сплавов. Они не подвергаются коррозионным изменениям и характеризуются высоким коэффициентом теплопроводности.

Вращающаяся система

Рекуператор жидкости в офисном здании

В данном типе оборудования смешивается небольшая часть воздушных потоков, так как воздушные потоки изолируются щетками с мелкими щетинками. Роторная система занимает большую площадь, чем пластинчатая, но при этом обладает высокой эффективностью (до 86% в лучших моделях). Вращающаяся крыльчатка и приводящий ее в движение ремень снижают общую надежность устройства и увеличивают энергетические затраты на регенерацию.

Схема регенерации жидкости для офисного помещения

Эти модели стоят дорого и не имеют более высокого КПД, чем аналогичные устройства. Основным положительным отличием является возможность размещения отдельных блоков на большом расстоянии друг от друга. Поэтому жидкостные охладители в основном используются в больших коммерческих зданиях. В частных домах для рекуперации воздуха в доме обычно используется пластинчатый или лопастной рекуператор.

Бризер

Система рекуперации воздуха для частного дома и охладитель различаются по своему назначению. Назначение охладителя – нагревать воздух. В нем отсутствует процесс теплообмена, поэтому для повышения температуры воздуха требуется много электроэнергии.

Компактная модель рекуператора

Данная модель представляет собой рекуператор типа местной вентиляции в односемейном доме. Стоит подумать о его использовании. Компактные модели могут быть установлены в стенах различных помещений. Они работают отдельно, поэтому их не нужно подключать к центральной установке, которая задает и контролирует все устройства.

В таких моделях два воздушных потока движутся синхронно друг с другом благодаря встроенным вентиляторам. Изменение эффективности работы осуществляется с помощью пульта дистанционного управления. В ночное время устройство можно переключить в бесшумный режим.

Для предотвращения замерзания предусмотрены специальные каналы, по которым проходит часть теплого воздуха. Однако эта защита действует только до температуры -15ºC. Активация режима вытяжки помогает удалить иней и лед с поверхности теплообменника. В этом режиме также удается очистить воздух в помещении от удушливого дыма и других примесей.

Встроенный фильтр защищает от проникновения загрязняющих веществ извне: его ячейки имеют такой размер, что не блокируют поток воздуха, но препятствуют проникновению насекомых и растительного помета. На внутренней стороне рекуператора имеется съемная крышка для обслуживания.

Как самостоятельно сделать трубчатый коаксиальный рекуператор

Трубчатый рекуператор из пластиковой трубы и алюминиевый трубок

По принципу работы трубчатый рекуператор аналогичен пластинчатому типу. Как и в предыдущем случае, при умении работать с электроинструментом системы можно собрать своими руками.

Преимущества и недостатки конструкции

К достоинствам устройства для рекуперации воздуха на основе трубок можно отнести:

• простая конструкция без использования движущихся деталей;
• простой монтаж и быстрое обслуживание в ходе эксплуатации;
• КПД рекуператора до 65–70% в зависимости от условий;
• небольшие размеры и низкий уровень шума.

К существенным недостаткам, как и у пластинчатого рекуператора, следует отнести риск обмерзания в зимний период. Вследствие чего нарушается естественный уровень тяги, и свежий воздух плохо поступает в помещение. Для предотвращения этого в системе должен быть установлен электрический или водяной калорифер.

Материалы для изготовления устройства

Материал для изготовления трубчатого рекуператора

Для сборки трубчатого рекуператора потребуется:

• алюминиевые или стальные полые трубки диаметром 3–5 мм;
• пластиковый канал для вентиляции;
• пластиковый соединитель для воздуховода;
• оцинкованный металл или пластик размером 50×50 см;
• силиконовый герметик.

Сечение воздуховода и соединителей выбирается индивидуально. Оптимально, если сечение будет равно диаметру воздуховода в системе вентиляции. При необходимости возможна установка вентиляторов на приток и отвод воздуха.

Процесс изготовления

Алюминиевые трубки и заготовки для изготолвения теплообменника

Для изготовления рекуператора потребуется электрическая дрель, ножовка по металлу, штангенциркуль, рулетка и карандаш. Последовательность действий при изготовлении трубчатого рекуператора следующая:

1. Производится подгонка пластикового канала по длине. При этом учитывается, что длина рабочих элементов будет на 15–20 см короче, чем длина самого корпуса. На конец трубы надевается пластиковый соединитель.
2. Измеряется внутреннее сечение пластикового канала при помощи штангенциркуля. Далее, из пластика или металла выпиливаются две заготовки с учётом измеренного сечения. В заготовке просверливаются отверстия сечением равным внешнему диаметру металлической трубки.
3. Согласно длине корпуса выполняется подрезка стальных трубок. Количество трубок равно количеству отверстий в заготовке. Для сборки потребуется надставить трубу между двух заготовок. Зазор между отверстием и трубкой заполняется герметиком или эпоксидным клеем.
4. После сборки трубчатого теплообменника конструкция помещается в пластиковый корпус. Стык между заготовкой и корпусом заделывается эпоксидным клеем. После высыхания конструкция готова к установке.

В качестве вентилятора лучше использовать изделия канального типа, которые одеваются на один из монтажных концов рекуператора. Для установки описанной выше конструкции достаточно использовать соединитель соответствующего сечения, герметик и обжимной хомут.

Что такое рекуператор?

В переводе с латинского, слово рекуператор означает — обратное получение или возвращение, касательно воздуха подразумевается возврат тепловой энергии, которая уносится с воздухом через систему вентиляции. Такое устройство, как рекуператор воздуха справляется с задачей вентиляции, уравновешивания двух воздушных потоков.

Принцип работы устройства очень простой, из-за разности температуры происходит теплообмен, за счет этого температура воздуха выравнивается. В рекуператоре есть теплообменник с двумя камерами, они пропускают через себя вытяжной и приточный потоки воздуха. Накопленный конденсат, который образуется из-за разности температуры, автоматически удаляется из рекуператора.

Система рекуперации позволяет не только вентилировать воздух в помещении, она значительно экономит расходы на отопление, поскольку эффективно сокращает потери тепла.

Рекуператор способен сохранить более 2/3 уходящего из помещения тепла, а это значит, что устройство вторично использует тепловую энергию в одном технологическом цикле.
