Как сделать обустройство скважины на воду

Преимущества наличия скважины на участке

Если земельный участок располагается на большом удалении от центрального магистрали, то проведение сети водоснабжения выльется в копеечку.

Гораздо менее затратным является создание на участке индивидуального источника воды. Для этого необходимо пробурить скважину. В этом случае человек будет иметь возможность пользоваться водой без ограничений. Она будет доступна в любой момент, а благодаря насосу пользоваться ею будет довольно легко.

Плюсом наличия такого источника на участке является и то, что вода поступает в дачный домик в любом количестве и при этом ему не приходится платить за каждый кубометр.

При создании источника водоснабжения на своей даче один из возможных вариантов — устройство колодца. Однако в этом случае возникают достаточно серьёзные затраты, поэтому проще пробурить скважину.

Эта задача будет более лёгкой, если владелец земельного надела имеет представление о технологии бурения и знает о типе скважины, которая ему нужна.

Бурение скважины

Скважину на участке можно пробурить одним из методов бурения:

  • Шнековым.
  • Роторным.
  • Ударно-канатным.

Отличаются технологии бурения между собой способами разрушения внутри скважины породы и вариантом извлечения из скважинного ствола грунта. Использование разного оборудования оказывает влияние на качество и стоимость сооружения устройств.

Что такое шнековое бурение

Самым дешевым и простым методом устройства скважины считается шнековое бурение. Технология проведения работ заключается в том, что классическим Архимедовым винтом, именуемым шнеком, производится выемка грунта.

Процесс напоминает бурение лунки для лова рыбы подо льдом любителями зимней рыбалки. Этот способ используется для бурения скважины глубиной не более 10 метров. Для промывки сооружения буровой раствор или вода не используются.

Шнековое бурение

Инструкция указывает, что такой метод без проблем можно использовать в сухих и мягких грунтах. Скальные, твердые породы, встречающиеся в процессе бурения, и плывуны бурению шнеком не поддаются.

Как изготовить из шнека от комбайна бур

Для бурения скважины под воду, со старых комбайнов шнеки можно использовать как буровой инструмент. После небольшой модернизации шнек от сельскохозяйственной машины превращается в достаточно пригодный бур.

Еще понадобятся трубы-штанги с нарезкой резьбы для увеличения высоты колонны для бурения.

Затем необходимо:

  • Преобразовать нижний трубчатый конец в подобие винта. Для этого на расстоянии примерно 80 см от винтообразного конца привариваются два ножа с углом к горизонтальному направлению равным 25º.
  • На верхнем конце бура устанавливается муфта с резьбой. Приваривают ее для того, чтобы можно было прикрутить штанги.
  • На одну из них приваривается поперечная ручка. С помощью, которой будет завинчиваться шнек в землю. Все последующие штанги наращиваются между этой штангой и шнеком.

Что такое роторный способ бурения

Для бурения глубокой скважины роторным способом используется специальная бурильная труба. В ее полости погружается в скважину вращающийся вал, конец которого оборудован наконечником – долотом.

Долото

На долото создается нагрузка воздействием гидравлической установки. С помощью этого метода можно пробурить скважину на воду любой глубины. Большинство подобных сооружений выполняется роторным способом бурения.

Вымывание породы или грунта из скважины выполняется специальным бурильным раствором, подающимся в трубу одним из двух способов:

  • Закачиванием насосом внутрь бурильной трубы, а затем выходящим самотеком раствором с породой наружу посредством затрубного пространства — прямая промывка.
  • Попаданием в затрубное пространство самотеком, а затем выкачиванием из бурильной трубы насосом раствора с породой — обратная промывка.

Вымывание породы во втором случае позволяет получить выше дебит скважины. В этом случае более качественно удается вскрыть нужный водоносный слой.

Недостатком данной технологии является привлечение сложнейшего оборудования, что сильно увеличивает стоимость работ. При прямой промывке, сооружение скважины дешевле, поэтому владельцы частных домов чаще всего его заказывают для возведения конструкции на своем участке.

Что такое ударно-канатный способ бурения

Самый старый, трудоемкий и очень медленный способ бурения – ударно-канатный (см. Скважина ударно канатным способом своими руками: как устроить правильно). Но, с его помощью можно получить качественную скважину, готовую прослужить до полувека.

Технология заключается в следующем:

  • Порода или грунт разбивается под действием тяжелого снаряда, который поднимается на определенную высоту, а затем с силой падает вниз.
  • С помощью желонки разрушенная порода вынимается из скважинного ствола.

Установка для ударно-канатного бурения

Преимуществом метода бурения является то, что нет необходимости использовать во время работы воду или специальный бурильный раствор, что позволяет более точно вскрыть водоносный горизонт, и этим обеспечить максимальную величину дебита скважины и увеличить продолжительность срока ее службы.

К недостаткам метода относятся:

  • Большая трудоемкость.
  • Высокая стоимость бурения.
  • Для выхода на второй и следующие водоносные горизонты нужна изоляция выше расположенных водоносов. Для этого используются дополнительные обсадные колонны, что увеличивает траты средств на приобретение труб другого большего диаметра.
  • Увеличивается и объем работ, который должны выполнять специалисты.

Пробурили скважину, что дальше делать смотрим ниже.

Виды скважин

Перед тем как приступать к бурению скважин, необходимо внимательно образом изучить территорию своего участка и определить, на какой глубине залегают грунтовые воды. Этот параметр очень важен, поскольку оказывает серьёзное влияние на объем выполняемых работ.

Выбор типа скважины осуществляется на основании глубины залегания водосодержащего пласта.

  • Если на участке вода доступна уже на глубине 3–12 метров, то в этом случае отдают предпочтение абиссинскому колодцу.
  • Если водоносный пласт располагается на глубине 50 м, то в этом случае устраивается песчаная скважина.
  • К устройству артезианской скважины прибегают в том случае, если содержащий воду пласт находится на глубине ниже 200 м.

Создать скважины первого и второго типов может каждый владелец дачного участка. А вот пробурить третью не так просто. Чтобы её создать, необходимо привлекать к работам профессиональных бурильщиков, которые используют специальное оборудование, обеспечивающее создание источника водоснабжения.

Песчаная скважина

Скважины этого типа предполагают, что при их использовании вода будет выкачиваться насосом из глубины 50 метров. Песчаной она называется так потому, что даёт воду из песчаного слоя грунта, обычная глубина его залегания составляет 50 м. Такая глубина не является гарантией чистоты воды.

Поэтому, пробурив такую скважину и используя воду из неё, необходимо периодически проверять её в санэпидемстанции на наличие органических веществ и химических соединений.

При выполнении работ по созданию песчаной скважины прибегают к классической схеме, которая предполагает использование насоса. Для того чтобы обеспечить очистку воды от взвесей, применяются фильтры, установленные на глубине. Следует не забывать регулярно проводить их очистку. Обычный срок службы песчаной скважины составляет порядка 15 лет.

Скважина — абиссинский колодец

В плане создания это самая простая скважина-игла. Одна из её характерных особенностей заключается в небольшой глубине.

Поэтому при создании такого источника воды необходимо особое внимание обратить на выбор места для её бурения. В непосредственной близости от места, где будет располагаться абиссинский колодец, не должно быть:

В непосредственной близости от места, где будет располагаться абиссинский колодец, не должно быть:

  • септиков;
  • выгребных ям.

По той причине, что у таких колодцев глубина залегания маленькая, из этих источников в воду могут просочиться вредные вещества.

Если на территории вашего участка в грунте присутствует галечник и другие твёрдые породы, то в этом случае создать такой источник воды можно в непосредственной близости от дома или в подвале.

Главным плюсом скважины, находящейся в подвальном помещении является то, что ей удобно пользоваться в морозы. Она оборудуется колонкой и насосом, что даёт возможность для пользования водой даже в случае отсутствия электричества в доме.

Артезианская скважина

Если на других участках пробурены скважины с водой, то велика вероятность того, что в известняковом пласте залегает вода. Во всех остальных случаях сначала бурильщикам заказывают создание экспериментальной скважины. Она необходима для определения глубины залегания воды.

Главным достоинством артезианской скважины является то, что она может обеспечить водой сразу несколько участков. Поэтому нередки случаи, когда создание такого источника воды заказывается в складчину. Это позволяет получить источник качественной воды сразу для нескольких потребителей за небольшие деньги.

При выборе вида источника воды необходимо отталкиваться от типа грунта на участке, а также принимать во внимание количество потребляемой воды

  1. Небольшой расход воды обеспечит абиссинский колодец. Также при небольшом потреблении можно устроить песчаную скважину.
  2. Если расход воды превышает 10 кубометров в час, то в этом случае самым разумным решением будет устройство артезианской скважины.

Вне зависимости от типа скважины бурить её лучше всего на значительном удалении от потенциальных загрязнителей. Она должна располагаться в непосредственной близости от дома, чтобы снизить затраты на прокладку водопровода в дом.

Составление общей схемы

В целом схема водоснабжения в частном доме из скважины выглядит несложно. Одним из ее основных элементов является насосное оборудование, которое используют для поднятия жидкости с глубины. Данный агрегат можно устанавливать прямо в скважине при использовании погружного варианта или на поверхности. Как правило, водоснабжение и канализация в частном доме проектируются одновременно.

В первом случае насосное оборудование для скважины в частном доме служит для выкачки воды со значительных глубин. Что касается второго, то его будет удобнее монтировать и в дальнейшем обслуживать – данный вариант предпочтительнее задействовать в случае наличия длительных сезонных простоев, например, на дачном участке. При этом поверхностный насос не в состоянии обеспечить подъем жидкости с глубины более 8 метров.

Затем вода подается в гидроаккумулятор, представляющий собой пластиковый или стальной резервуар. Его оснащают резиновой емкостью, в которую закачивают воздух. За счет сжимания ее объема, в системе водоснабжения создается давление и вытесняет жидкость к точкам разводки воды, расположенным в постройках.

Изменение уровня давления в системе отслеживает автоматика водоснабжения из скважины. При снижении параметра ниже определенного уровня, она включает насосное оборудование, а при его достижении – отключает. В результате создается стабильная величина давления воды и обеспечивается ее полноценная подача к точкам разбора.

Приобретая оборудование для подачи воды из скважины в дом, учитывают мощность насоса и вместимость гидроаккумулятора. Покупать устройства нужно с небольшим запасом, исходя из максимального использования источника.

Это означает, что суммируется потребление воды во всех точках разводки воды в доме от скважины – санузле, на кухне и других помещениях. При необходимости ее использования для сезонного полива, расход жидкости тоже учитывают.

Кроме насоса и накопительного резервуара, на схеме подключения скважины к водопроводу в доме указывают обратный клапан, препятствующий перемещению воды в неправильном направлении, а также предохранительный клапан для сбрасывания давления, разные реле и датчики, фильтры и запорную арматуру.

Лучше, если соединения будут сделаны разборными, с применением так называемых «американок». Окончательный вариант схемы водопровода в частном доме от скважины имеет нюансы по причине отличия задач, которые необходимо хозяевам решить. Но в ее основе всегда находится насосное оборудование и гидроаккумулятор.

Что понадобится для обустройства водной скважины?

Перед началом работ домовладелец должен понимать, что успешное обустройство глубинного водяного колодца, невозможно без наличия специальных составных частей. К числу оборудования, которое применяется обязательно, относятся следующие конструктивные элементы:

  • герметическая ёмкость – кессон;
  • погружное насосное оборудование;
  • крышка для водного резервуара – оголовок;
  • блок автоматики и гидроаккумулятор.

Чтобы обезопасить себя от перебоев в водоснабжении загородного дома целесообразно приобретать только качественные комплектующие и соответствующие их работе элементы.

Плюсы и минусы скважин

Фактически, скважина это отверстие в земле, которое бурится на глубину залегания нужного водоносного слоя. Затем в это отверстие заводится обсадная труба и подключается насосное оборудование.

Самое главное достоинство любой скважины – это ее автономность. Т.е. владелец дома становится полностью независимым от центральных коммуникаций. А кроме того, у них есть и другие достоинства:

  • чистая вода – у разных источников, состав воды будет отличаться, однако чаще всего, вода, добытая из скважины пригодна для питья;
  • высокая производительность – средний дебет составляет 3 м3\час, а у артезианских источников, этот показатель может достигать 6 м3\час, что полностью перекрывает потребность в воде для большинства частных домов;
  • длительный срок службы – в зависимости от типа, источник может прослужить 30-50 лет;
  • стоимость воды получается дешевле, чем из центрального водопровода.

Недостатки:

  • бурение скважины на даче и ее полноценное обустройство требует больших финансовых затрат;
  • есть зависимость от электричества;
  • скважина требует проведения периодических профилактических работ;
  • есть риск заиливания и пересыхания.

Также, для получения хорошего качества воды, нужно делать систему фильтрации. А, для постройки артезианского источника, потребуется получить разрешение.

Правильно выбираем место под скважину

Сегодня существуют несколько способов проведения данной процедуры. Ниже представлены лишь некоторые из них.

Первый выполняется в такой последовательности:

  • подготавливаются порядка 2 литров гранул силикагеля. Засыпаются они в неглазированный горшок;
  • горшок с влагопоглотителем закапывается в местах предполагаемого обустройства скважины.

Второй способ – народный и заключается в простом наблюдении. Ранним утром или вечером, дождавшись ухода летней жары, осмотрите окрестности. Место, где в почве присутствует достаточное количество воды, вы обязательно заметите, поскольку над ним будет скапливаться туман

И обратите внимание на такой момент: там, где концентрация подземной воды особо высока, туман обычно поднимается кверху столбом, а не просто клубится

Практически каждый водоносный слой копирует рельеф местности. Поэтому скопления подземных вод могут находиться с высокой вероятностью во впадинах между холмами и котлованах.

Место под скважину можно выбрать любое, но на равнинной местности придется бурить глубже, чем во впадинах

Вода присутствует и на равнинной местности, но может залегать на весьма большой глубине. Если поблизости от места предполагаемого обустройства скважины на воду  имеются водоёмы, для определения глубины залегания водоносного слоя можно использовать барометрический метод. С этой целью применяется обычный барометр-анероид.

Сначала им производятся замеры давления воздуха на берегу водоёма, расположенного ближе всех к предполагаемому месту рытья колодца. Затем давление замеряется в месте, где будет обустраиваться скважина под воду. В случае если зафиксированные значения данного параметра разнятся на 0,5 миллиметров ртутного столба, то располагается водоносный горизонт на вполне доступной глубине 6-7 метров.

Вместе с тем, как показывает практика, наибольшую надёжность демонстрирует способ разведочного бурения. Выполняется он достаточно просто. Стандартным садовым буром почва сверлится на глубину до 10 метров. О достижении водоносного слоя проинформирует появление воды в лунке. Причём заметной она станет практически сразу.

Подключение гидроаккумулятора, автоматики

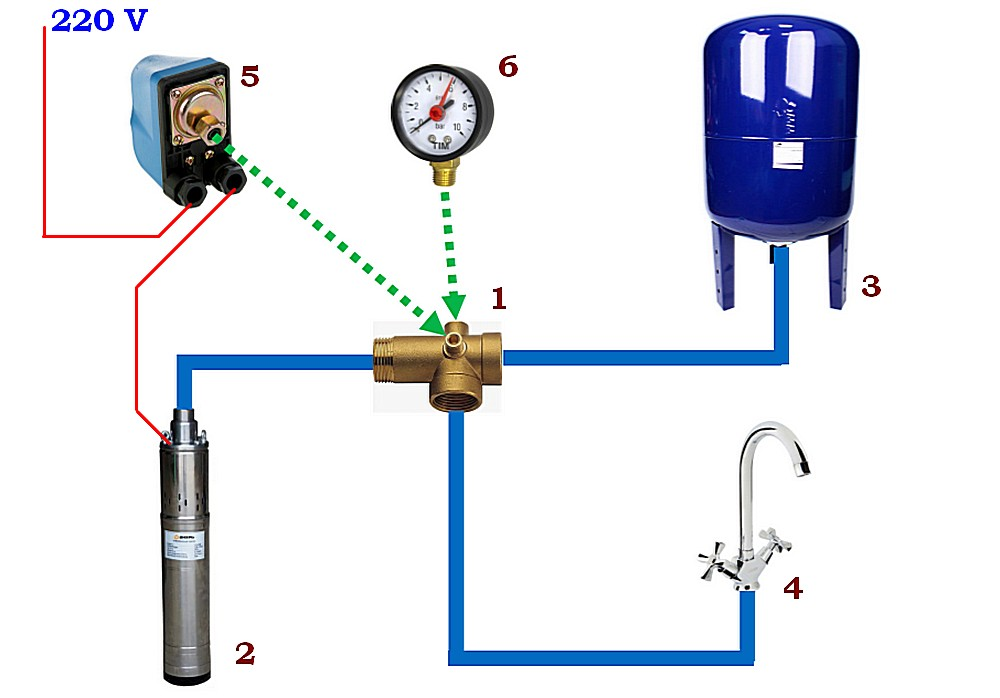

Схема подключения насоса с гидроаккумулятором:

сделайте обвязку аккумулятора, запитайте последовательно все узлы. Используйте фум-ленту;
усадите на резьбу “американку”. Присоедините к ней переходник с разводкой;
к ответвлениям подключите реле и манометр;
соедините трубу и торец переходника;
закрепите трубу одного конца к насосу фитингом;
уложите на ровной площади насос и подающую трубу;
на корпусе устройства есть крюк- присоедините к нему страховочный пояс длиной не менее 3,5 м;
к трубе на расстоянии 1,5 м закрепите кабель и трос

Вторую часть страховки зафиксируйте у обсадной трубы;
осторожно опустите оборудование внутрь скважины;
натяните трос страховки;
накройте трубу оголовку — так вы обеспечите защиту устройства от проникновения мусора внутрь;
запитайте электрокабель;
подключите устройство, выпустите остатки воздуха — откройте кран. Если все сделано правильно, гидроаккумулятор начнет качать воду;
закройте вентиль

Посмотрите показания манометра. Норма по давлению — 2,8х1,5 атмосфер.

Поверхностный насос с автоматикой монтируют по аналогичной схеме. Разница в следующем:

  • к насосу подсоединяют трубу, диаметр которой 2,5-3,5 см;
  • на противоположный конец с помощью фитинга фиксируют обратный клапан. Опускают агрегат в скважину так, чтобы труба на 1 метр была ниже уровня поверхности воды;
  • перед запуском двигатель заполняется водой;
  • включение оборудования производится одновременно с автоматической закачкой воды.

Читайте еще: Не идет вода в дом из скважины: основные причины, что делать

Как установить гидроаккумулятор

Гидроаккумулятор или напорный бак устанавливается в подвальном помещении дома или в кессоне. Его объем может быть от 10 до 1000 литров.
С помощью гидроаккумулятора(см.Гидроаккумулятор для скважины: виды оборудования и способы его использования) поддерживается постоянное давление в системе и при необходимости снижаются нагрузки на насос. Устройство накапливает запас воды, для пополнения резервов происходит включение насоса автоматически.

Классическая схема сооружения

Как произвести монтаж и настройку систем автоматики

Последним этапом работ по обустройству скважины является установка и настройка системы автоматики, включающей в себя пульт управления и реле давления.Итак:

  • Реле позволяет в системе установить нужный уровень давления.
  • Контроль включения/выключения насоса осуществляет пульт управления автоматики. Помимо этого пульт нужен для обеспечения работы реле давления, датчика «сухого хода» и датчика теплового реле. Он же защищает оборудование от скачков напряжения.

Правильное обустройство скважины будет залогом долгой и правильной его эксплуатации.

Порядок выполнения земляных работ

Скважину для воды можно сделать практически в любом месте.

Но лучше потратить немного времени и подобрать наиболее подходящий участок. В данном случае наиболее подходящим будет тот, который находится на наименьшем расстоянии от дома. Обязательно учитывайте тот факт, что для устройства кессона нужно выделить от 4 м² площади.

Малое расстояние от дома позволит ощутимо сэкономить на расходных материалах и уменьшить объем земляных работ.

Помимо этого, в такой ситуации можно будет обустроить скважину для воды с применением более дешевого насоса. В случае если будет сделана длинная магистраль, насосу нужно будет не только поднимать воду, но и «проталкивать» ее дальше по системе. Это потребует использования более мощной и, конечно же, дорогой модели.

Схема ручного бурения скважины.

Бурение можно выполнять разными способами. Кому-то удобнее делать это при помощи ручного бура, кто-то предпочитает пользоваться ударным способом или электродвигателем в комплекте с треногой и т.д.

При выборе типа инструмента необходимо учитывать особенности земли. При большом желании с помощью ручного бура можно будет «преодолеть» до 15 м земли. Но это очень трудоемкая и долгая работа.

Выбор насоса для скважины

Чтобы водоснабжение из скважины загородного дома работало качественно и без перебоев подавало воду, необходимо правильно выбрать насос.

Скважинный насос подбирается в зависимости от глубины, диаметра и потребностей водопровода

При выборе стоит учитывать несколько важных параметров:

  • глубина скважины;
  • высота водяного столба;
  • схему водопровода;
  • расход воды.

Наибольшую популярность при организации водоснабжения дома получили роторный и центробежный насосы. Они обеспечивают качественную подачу воды и обладают достаточной мощностью.

При выборе конкретной модели следует обращать внимание на следующие характеристики:

    1. Напор — обозначает силу давления лопастей, проталкивающих воду. Указывается в метрах.
    2. Расход — обозначает объем жидкости, которую насос может выкачать за единицу времени. Параметр обозначается в кубических метрах в час.

Показатели потребления энергии зависят в основном от мощности самого механизма (напора) и расхода. Чем больше напор, тем больше энергии потребляется при работе оборудования. Снизить напор можно с помощью увеличения расхода. Таким образом можно оптимизировать качество работы водопровода и избежать его перегрузки.

Схема устройства насоса

Чаще всего для скважин используется схема с показателем расхода 4 куб.м/ч, напор при этом составляет до 80 м.

Для качественной и бесперебойной работы нельзя допускать простой насоса. Поэтому, если на участке часто возникают проблемы с электроэнергией, насос необходимо подключать через стабилизатор.

При выборе схемы подключения скважины необходимо учитывать некоторые нюансы. Для помещения на глубину подходит только центробежный насос, а вот вибрационный может повредить обсадную трубу.

Качество воды, подающейся насосом в водопровод в частном доме из скважины, должно соответствовать тому, что указано в паспорте. Если скважина водоснабжения сделана в песчаном грунте, то небольшие частички могут попадать в воду. Если же насос не рассчитан на это, в скором времени может случиться поломка.

Не менее важно учитывать что вода, проходя через насос, охлаждает его двигатель. Если охлаждения не будет, то насос очень быстро перегреется и сломается

Чтобы избежать этого, необходимо приобрести прибор, на котором уже установлена защита.

Установка подземного кессона

Самым распространенным способом, как обустроить скважину на даче своими руками, является использование над скважиной защитного колодца. На техническом языке его называют кессоном. Преимущество такого колодца заключается в отсутствии загромождения территории: на поверхности земли остается только небольшой люк. Для теплоизоляции подземного сооружения затрачивают на порядок меньше средств, чем в случае с наземным павильоном. Технология установки кессона подразумевает его заглубление ниже уровня промерзания почвы. Как результат, в зимнее время объект будет частично обогреваться теплом из грунта.

Готовые кессоны заводского производства в широком ассортименте представлены в продаже. Для удешевления задачи, как обустроить скважину для воды, колодец сооружают своими силами (прочитайте: “Как сделать колодец для скважины своими руками – инструкция”). Заводские модели не требуют дополнительной подготовки перед монтажом. Все, что нужно – выкопать яму нужной глубины и опустить туда конструкцию. Резервуар уже оснащен специальными технологическими отверстиями. Используя герметичные манжеты, внутрь них укладывается водопровод и питающая проводка.

Материалом изготовления готовых колодцев выступает сталь или полимеры. Изделия из металла демонстрируют большую прочность, стойкость к морозному пучению и ударным воздействиям. Их разрешается устанавливать на участках с нестойкими почвами, которые иногда смещаются. Пластиковым емкостям не страшна кессоны коррозия, воздействие влаги и конденсата. Единственным недостатком готовых кессонов для благоустройства скважины является их стоимость. Это компенсирует быстрая установка и отсутствие необходимости в дополнительной гидроизоляции.

Чтобы сэкономить финансы, некоторые владельцы скважин решаются соорудить кессон самостоятельно. Если все сделать правильно, такая конструкция будет даже прочнее своего заводского аналога. Однако необходимо заранее готовиться к значительным временным и трудовым затратам. Самым простым способом обустройства скважины дома является погружение в почву двух колодезных колец из бетона. Сооружение оформляется сверху крышкой: удобнее, если в ней будет люк с горловиной. На дно укладывают слой бетона.

Процедура гидроизоляции железобетонного кессона обычно вызывает проблемы. Для наружной укладки применяют битумные рулоны или качественную мастику. Чтобы реализовать такой подход, котлован должен быть значительно шире размеров кессона. При внутренней изоляции производится качественная заделка швов и обработка стен, дно и крышки. Для этих целей используют полимерно-цементный материал.

Обустроить скважину своими руками можно не только при помощи заводских колец. Иногда используются монолитные или кирпичные конструкции из качественно обожжённого красного кирпича. Еще один бюджетный вариант, как правильно обустроить скважину – применить мелкоразмерные блоки из бетона. Для этого сгодится также старая металлическая бочка.

Использование скважинного адаптера

Альтернативой дорогостоящему кессону или домику служит . Конструкция позволяет вывести водопроводную трубу в дом непосредственно из скважины. Устройство имеет вид разборного фитинга и состоит из наружной и внутренней частей. С наружной соединяется водопроводная магистраль, а с внутренней — шланг от насоса. Обе детали закрепляются на стволе скважины, повторяя его форму. Герметичность обеспечивается двойным уплотнением.

Использование скважинного адаптера.

Остановив свой выбор на адаптере, следует учитывать следующее:

  1. Конструкция располагается ниже уровня промерзания почвы, и при поломке понадобятся земляные работы.
  2. Обсадная труба выходит на поверхность, закрывается крышкой. Через нее вводится электрокабель.
  3. Зимой возможно промерзание скважины через обсадную трубу, поэтому ее оборачивают теплоизолирующим материалом.
  4. Установка оборудования возможна только в доме.
  5. Монтаж адаптера требует специального ключа.

Монтаж адаптера

Установка адаптера для подключения погружного насоса не является сложной операцией, но требует наличия электромеханического инструмента (дрель, перфоратор) и специальных комплектующих: коронки по металлу с диаметром адаптера, трубы с резьбовой канавкой длиной около 2 м под установочную адаптерную резьбу.

Хотя насос подвешивается к герметичной крышке скважины, адаптер испытывает нагрузку столба воды в напорном шланге, он может выдержать вес 500-600 кг, чего нельзя сказать о стенках обсадной трубы НПВХ, испытывающих дополнительное давление грунта — оно может вызвать изменение геометрии оболочки и появление протечек в зоне крепления фитинга. Поэтому адаптер врезают в металлическую трубу колонны, монтаж проводят следующим образом:

  • Выкапывают яму вокруг обсадной трубы и канаву ниже глубины промерзания грунта от скважины к дому глубиной около 1,5 м.
  • Обрезают болгаркой верх обсадной трубы. Обычно ее закапывают под землю и накрывают герметичной крышкой, но это не гарантирует защиту от попадания грунтовых вод в канал, поэтому часто оставляют небольшой участок трубы наверху.
  • Готовят электронасос к погружению, подсоединяя к нему трос, напорный трубопровод, которые связывают вместе с кабелем питания стяжками или изоляционной лентой.
  • Сверлят в стенке обсадной трубы отверстие нужного диаметра коронкой по металлу, изнутри трубы вставляют одну часть адаптера. Для этого его полностью собирают, накручивают на монтажную трубу и опускают в скважину, подсвечивая фонариком.

Скважинный адаптер

  • После просовывания части адаптера через боковое отверстие обсадной трубы, его зажимают наружной гайкой через резиновую прокладку разводным ключом, ответную часть вместе с монтажной трубой извлекают из колодца.
  • Обрезают напорную трубу ПНД от электронасоса необходимой длины, на свободный конец устанавливают вторую часть адаптера с соединением ласточкин хвост.
  • Прикручивают к ответной части адаптера монтажную трубу и опускают его вместе с напорным трубопроводам и электронасосом в скважину, фиксируя соединение ласточкин хвост с деталью, закрепленной на обсадной колонне.
  • Устанавливают поверх скважины герметичную крышку, привязывают к ее внутренней части трос, кабель питания электронасоса подключают к клеммам разводной коробки, находящейся в боковой части корпуса крышки.
  • Через переходную муфту подключают к боковой части адаптера водопроводную линию из ПНД, поступающую в дом, по окончании работ траншею и яму засыпают поднятым грунтом.

Основные этапы подключения адаптера

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
