Преимущества и недостатки
Распространённость тупиковой схемы отопления обуславливается определёнными преимуществами, которые она предоставляет. С её помощью можно организовать комфортный температурный режим в домах, имеющих большую площадь. Плечевой способ подключения даёт возможность устанавливать разную температуру в отдельных комнатах.
Создание двухтрубной тупиковой разводки не подразумевает особых трудностей, поэтому может быть проведено без привлечения дорогостоящих специалистов. Чтобы установить её своими руками, потребуется:
- Монтировать котёл, который будет выступать основным источником тепла.
- Подвести к котлу подающий трубопровод, соединив его с расширительным баком. Бак должен иметь сигнальный патрубок и приспособление для слива жидкости.
- В отходящую от бака верхнюю магистраль врезать отводы для радиаторов.
- Проложить линию труб для обратного отвода холодной воды. В ней также нужно предусмотреть места присоединения батарей.
- Подключить обратный контур к котлу.
- В намеченных местах закрепить обогревательные приборы, оснастив их терморегуляторами и сливными кранами.
По завершении монтажных работ останется лишь провести опрессовку. После этого система будет готова к работе.
Главным минусом такого отопления является необходимость использования удлинённых трубопроводов, фасонных соединений, вентилей и крепёжных деталей. В сравнении с одноконтурной, установка двухконтурной будет стоить дороже. Однако вложенные на первом этапе средства оправдаются по мере эксплуатации системы. Вконтакте
1 Условия эксплуатации
Каждый домовладелец пытается сэкономить на отоплении, поэтому чаще всего встречаются схемы без циркуляционных насосов. То есть работа системы осуществляется за счет естественного стока воды путем размещения трубопроводов под определённым градусом, устанавливается расширительный бачок на максимальную высоту и так далее. Все это требует профессионального использования современных материалов. Следует учитывать такие особенности:
- 1. Чем больше радиаторов в системе, тем медленнее они будут прогреваться. То есть нужно разделить схему на несколько ответвлений, чтобы повысить эффективность.
- 2. Рекомендуется устанавливать циркуляционные насосы в том случае, если система имеет большую протяженность.
- 3. На одну ветку тупикового отопления должно приходиться не более 5 радиаторов
Экономическая составляющая при использовании этого проекта всегда намного привлекательнее, чем другие варианты. Но существуют и недостатки, которые связаны именно с длительным прогревом радиаторов. Если доверить работу профессионалам, которые смогут качественно проработать все основополагающие моменты, то можно получить неплохой и технологически актуальный результат.
Современное управление для двухтрубных систем
Две трубные паровой системы имеют линии подачи пара и отдельные обратные линии для конденсата. Если система работает правильно, то в паропроводах будет присутствовать лишь незначительное количество конденсата. Ключом к равномерному и комфортному отоплению снова является сбалансированный поток пара к радиаторам и возврат конденсата в котел.
Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем
Когда котел создает пар, он проходит через подводящую трубу и достигает радиатора, где выделяет тепло и конденсируется. Затем он возвращается в котел через обратный клапан.
Обратные линии расположены как однотрубные системы, так что конденсат может работать под действием силы тяжести. Питающие линии также имеют наклон, ведущий к обратной линии. Есть некоторые системы, которые имеют конденсатные насосы или вакуумные насосы, которые облегчают движение пара и конденсата, однако большинство систем будут иметь скатные трубы.
Каким бывает отопление
Имея в виду отопление многоквартирного дома, нельзя похвастать большим выбором. Все дома отапливаются примерно по одной и той же схеме. В каждом помещении находится чугунный радиатор отопления (его размеры зависят от размеров помещения и его назначения), в который подается горячая вода определенной температуры (теплоноситель), приходящая с тепловой станции.
Однако вся схема подачи воды может различаться в зависимости от того, какая разводка отопления предусмотрена в конкретном здании – однотрубная или двухтрубная. Каждый из этих вариантов имеет определенные достоинства и недостатки. Чтобы лучше разобраться в этом вопросе, нужно точно знать все о первых и о вторых. Так что коротко опишем их.
- Однотрубная система отопления. Ее конструкция отличается простотой, а, значит, надежностью и дешевизной. Но все же она не слишком востребована. Дело в том, что, попадая в систему отопления дома, теплоноситель (горячая вода) должен пройти через все радиаторы отопления, прежде чем попадет в возвратный канал (его также называют «обраткой»). Конечно, нагревая поочередно все радиаторы, теплоноситель теряет температуру. В результате, добираясь до последнего пользователя, вода имеет сравнительно невысокую температуру, из-за чего в последнем помещении она может значительно отличаться от температуры в том, в которое приходит вначале. Это нередко вызывает недовольство среди жильцов. Поэтому описанная система отопления многоэтажного дома используется сравнительно редко.
- Двухтрубная система отопления. Лишена тех недостатков, которые присущи описанной выше системе отопления. Конструкция этой системы существенно отличается. Горячая вода, пройдя через радиатор отопления, попадает не в трубу, ведущую к следующему радиатору, а сразу в возвратный канал. Оттуда сразу отправляется назад, на тепловую станцию, где будет нагрета до нужной температуры. Конечно, этот вариант требует значительно больших затрат как при монтаже системы, так и при обслуживании. Зато эта схема устройства отопительной системы позволяет обеспечить одинаковую температуру во всех отапливаемых зданиях. Пример двухтрубной системы отопления
Она дает также возможность устанавливать счетчик отопления. Установив его на радиатор отопления, владелец может самостоятельно регулировать уровень его нагрева и, соответственно, снижать затраты на оплату счетов за отопление. В однотрубной системе отопления такой вариант невозможен. Уменьшая количество горячей воды, проходящей через ваши радиаторы, вы таким образом можете доставить немало хлопот соседям, к которым теплоноситель попадает, пройдя через вашу квартиру. То есть правила отопления в этом случае будут откровенно нарушены.
Конечно, изменить тип системы отопления в квартире невозможно, это требует титанических усилий и огромной работы, которая затронет весь дом. Но все же знать о плюсах и минусах разных видов систем отопления будет полезно каждому владельцу квартиры.
В этом видео сделан широкий обзор различных систем отопления.
Подбор труб по диаметру
Выбор сечения труб нужно производить исходя из объема теплоносителя, который должен проходить за единицу времени. Он, в свою очередь, зависит от тепловой мощности, которая требуется для обогрева помещения.
В наших расчетах мы будем исходить из того, что размер тепловых потерь известен и имеется числовое значение теплоты, необходимой для обогрева.
Начинают расчеты с конечного, то есть самого дальнего радиатора системы. Чтобы вычислить расход теплоносителя для комнаты, понадобится формула:
G=3600×Q/(c×Δt), где:
- G − расход воды на обогрев помещения (кг/ч);
- Q − тепловая мощность, необходимая для обогрева (кВт);
- c − теплоемкость воды (4,187 кДж/кг×°C);
- Δt − разность температур между горячим и охлажденным теплоносителем, принимается равной 20 °C.
Например, известно, что тепловая мощность для обогрева помещения равняется 3 кВт. Тогда расход воды составит: 3600×3/(4,187×20)=129 кг/ч, то есть около 0,127 куб. м воды в час.
Чтобы водяное отопление было сбалансировано как можно точнее, необходимо определить сечение труб. Для этого используем формулу:
S=GV/(3600×v), где:
- S − площадь поперечного сечения трубы (м2);
- GV − объемный расход воды (м3/ч);
- v − скорость движения воды, находится в диапазоне 0,3−0,7 м/с.
Если в системе используется естественная циркуляция, то скорость движения будет минимальной − 0,3 м/с. Но в рассматриваемом примере возьмем среднее значение — 0,5 м/с. По указанной формуле рассчитаем площадь сечения, а исходя из нее − внутренний диаметр трубы. Он составит 0,1 м. Подбираем полипропиленовую трубу ближайшего большего диаметра. Это изделие с внутренним диаметром 15 мм.
Затем переходим к следующему помещению, рассчитываем расход теплоносителя для него, суммируем с расходом для рассчитанного помещения и определяем диаметр трубы. И так до самого котла.
Где применяется однотрубная схема отопления?
Отопление небольших домов с успехом обеспечивает вариант отопления ленинградка схема, которой имеет целых четыре разновидности. Среди них две разновидности однотрубных/двухтрубных открытых систем и две однотрубных/двухтрубных закрытых систем.
Для небольшого дома создаваемая система отопления частного дома своими руками схема выбирается однотрубная, но при числе батарей не более 5, если их больше, то последние радиаторы плохо прогреваются. При пуске отопления двухэтажного дома схема «ленинградка» тоже работает успешно, но число батарей не более шести.
Лучше работают однотрубные вертикальные отопительные системы.
Особенности монтажа

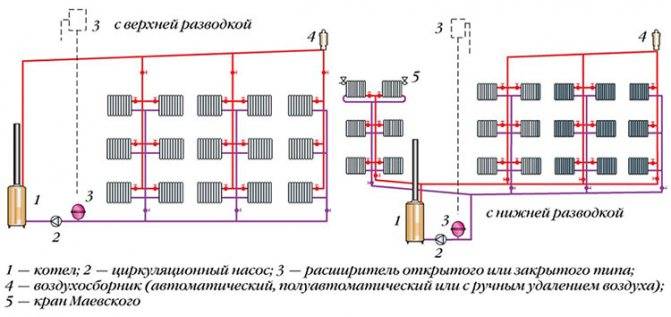

Особенности установки отопительного контура зависят от того, каким способом будет подаваться теплоноситель — верхним или нижним. Верхняя разводка используется в случаях с естественной циркуляцией. Чтобы добиться максимальной эффективности, соединительные трубы следует устанавливать с обязательным уклоном, а расширительный бачок закреплять в верхней точке системы. Радиаторы нужно подключать диагональным способом, оснастив каждый из них краном Маевского либо воздухоотводником другого типа.
При нижней разводке обе трубы монтируются над поверхностью пола, подающая труба располагается над обратной. Закрытый расширительный бачок мембранного типа и циркуляционный насос являются обязательными элементами отопительной схемы и располагаются внутри неё. Обычно их вживляют в обратную трубу на небольшом удалении от входного патрубка источника тепла. Нижняя разводка прячется в стяжке пола либо маскируется небольшим коробом за широким плинтусом.
Весомый недостаток такой системы заключается в необходимости подключать её к электрической сети. При отсутствии электричества встроенный насос работать не будет. Для решения проблемы необходимо приобрести генератор электроэнергии.
Чтобы двухконтурное отопление тупикового типа отвечало требованиям эффективности и безопасности, в процессе его установки и наладки нужно соблюдать определённые правила.
Подключение следует осуществлять в соответствии со схемой. Нужно хорошо ориентироваться в обозначениях, которые она содержит
Чтобы избежать ошибок при запуске, важно знать, каким значком обозначается внутренний размер трубопровода, а каким — внешний
Важно также различать модификации термостатов радиаторов. Приборы, предназначающиеся для самотёчных систем, имеют пропускную способность больше, чем те, что подходят для принудительной циркуляции
Для трубопровода, по которому вода будет течь от котла к радиаторам, следует выбирать трубы разного диаметра. В направлении от первого до последнего они должны постепенно уменьшаться. Их наклон при принудительной циркуляции должен составлять 2—3 мм на 1 метр длины, при естественной — 5 мм на 1 метр.
Схемы отопления разных видов тупиковой системы

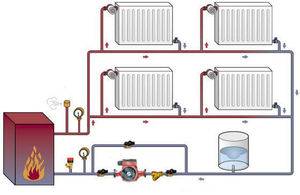

В основном владельцы индивидуального жилья предпочитают системы с принудительной циркуляцией теплоносителя. Роль движущей силы в таких схемах играет циркуляционный насос.
Однако стремление к энергонезависимости привело к увеличению случаев применения противоположной схемы – с естественным течением теплоносителя. Отказаться от насоса позволила верхняя разводка подающей магистрали. Систему образуют две ветви с одинаковым числом присоединенных к ним радиаторов.
Двухконтурная система отопления – схема
Такое разделение полезно делать даже при наличии циркуляционного насоса: чем меньше на ветке батарей, тем лучше.
К горизонтальной системе удобно подключать контуры теплых полов. Независимость теплых полов от основной системы отопления обеспечивается установкой смесительного модуля, состоящего из:
- циркуляционного насоса;
- смесительного вентиля с температурным датчиком.
Схема с вертикальными стояками
Такая схема применяется в домах, построенных в два или несколько этажей. Вертикальная разводка в обязательном порядке оборудуется циркуляционным насосом: в отличие от горизонтальной, такая схема с естественной циркуляцией работать не будет.
На каждом этаже необходимо устанавливать балансировочные вентили с автоматической регулировкой давления.
Преимущества и недостатки по сравнению с системами попутного типа
При крупном опте (от 1000 шт.) готовы предложить лучшие условия на наши радиаторы →
Тупиковая система считается менее прогрессивной, по сравнению с системой с попутным движением теплоносителя. В то же время она пользуется большей популярностью благодаря своей простоте.
Система с попутным движением теплоносителя превосходит тупиковую в гидравлическом плане. В ней движение теплоносителя по подающей и обратной магистрали осуществляется в одном направлении. Поэтому в обеих магистралях вода преодолевает одинаковое расстояние. За счет этого обеспечивается оптимальная сбалансированность системы отопления. При условии использования в системе одинаковых по мощности и типоразмеру радиаторов расчет будет максимально простым, а сама система не требует для балансировки монтажа радиаторных клапанов, которые приходится использовать в тупиковой системе. Однако в попутных системах необходимо учитывать наличие так называемых «точек равного давления» в двух контурах. Если подключить радиатор к магистрали в такой точке, то вода в него не пойдет. В тупиковых системах такой проблемы не существует.
Еще один недостаток встречной схемы заключается в том, что последний радиатор в ней является тупиковым. В нем напор теплоносителя будет меньше, что сказывается на тепловой эффективности. Потери приходится компенсировать добавлением дополнительных секций либо же установкой на каждый радиатор регуляторов.
Главным плюсом системы отопления с тупиковым движением теплоносителя является ее простота. Параллельные участки трубопровода, а также фасонные части имеют один диаметр. Благодаря этому упрощается и удешевляется монтаж системы. Кроме того, для тупиковой системы характерна меньшая протяженность трубопроводов, что также дает ощутимую экономию при монтаже.
Учитывая существующие преимущества и недостатки, а также их соотношение, тупиковые системы заслужили широкую популярность. Особенно активно они применяются для отопления сравнительно небольших частных домов, где не требуется монтаж сложной разветвленной системы.
Решения для тупикового отопления
В зависимости от особенностей строения, где монтируется такая система отопления, она может выполняться горизонтальной и вертикальной. Каждая из таких схем исполнения имеет свои определенные преимущества и недостатки. Выбирать то или иное решение необходимо с учетом площади строения, его этажности, а также мощности отопительных котлов и циркуляционных насосов.
У горизонтальной системы имеются свои плюсыГоризонтальная (плечевая) схема тупиковой системы отопления имеет нижнюю разводку, что позволяет существенно упростить подключение радиаторов. Это, по сути, классический вариант, который пользуется наибольшей популярностью в одноэтажных частных домиках, где количество используемых радиаторов не превышает 10 штук.
К преимуществам горизонтального типа тупиковой системы относят:
- Простоту конструкции.
- Отличную эффективность.
- Легкость модернизации.
- Надежность и долговечность.
Вертикальная схема плечевой системы отопления применяется в двух и трехэтажных домах, когда необходимо обеспечить давление и высокую скорость движения теплоносителя в трубах. Реализация вертикальной разводки потребует использования специальных тройников и всевозможных фитингов, а правильно спланировать такую работу и выполнить грамотный монтаж под силу лишь профессионалам.
При выполнении вертикальной разводки первая ветка запитывает теплоносителем нижний этаж, а вторая отвечает за нагрев радиаторов на втором этаже дома. Выполняется вертикальный стояк, который имеет переходы на два горизонтальных контура для обогрева первого и второго этажа. Такая схема имеет ограничение на количество радиаторов в одной ветке, число которых не должно быть больше десяти. В противном случае эффективность обогрева существенно снижается, требуется устанавливать дополнительно автоматические регуляторы давления, необходимые для балансировки подачи нагретого теплоносителя.
Системы отопления на два крыла
И все-таки чаще используют систему с тупиковой схемой. А все потому, что длиннее магистраль обратки и собирать ее сложнее. Если отопительный контур у вас не очень большой, вполне можно отрегулировать теплоотдачу на каждом радиаторе и при тупиковом подключении. Если же контур получается большой, а петлю «Тихельмана» делать не хочется, можно разделить один большой отопительный контур на два крыла меньшего размера. Есть условие — для этого должна иметься техническая возможность такого построения сети. При этом в каждом контуре после разделения нужно ставить вентили, которыми будет регулироваться интенсивность потока теплоносителя в каждом из контуров. Без таких вентилей сбалансировать систему или очень сложно, или невозможно.
Разные типы циркуляции теплоносителя продемонстрированы в видео, также в нем даны полезные советы по монтажу и подбору оборудования для систем отопления.
Недостатки однотрубной системы отопления
Наряду с плюсами такая система имеет минусы:
- Требования к диаметрам основного трубопровода.
- В первых радиаторах температура теплоносителя самая высокая, а в последующих всё более и более низкая вследствие постоянного подмеса к основному потоку теплоносителя из пройденных радиаторов.
- Из второго пункта следует, что последние радиаторы нужно делать большей площади, чем первые, иначе они будут значитально холодней.
- Да и вообще, при таком подключении не стоит “сажать” на одну ветку больше 10 радиаторов, т. к. равномерный прогрев не получится.
Вывод: “ленинградке” лучше “живётся” в небольших домах.
Полагаю, однотрубная система отопления освещена достаточно. Есть ещё пара хороших схем монтажа радиаторов, которые относятся к двухтрубным системам. Это лучевая (коллекторная) система отопления и схема Тихельмана. О них читайте в следующих статьях.
