Преимущества и недостатки ↑

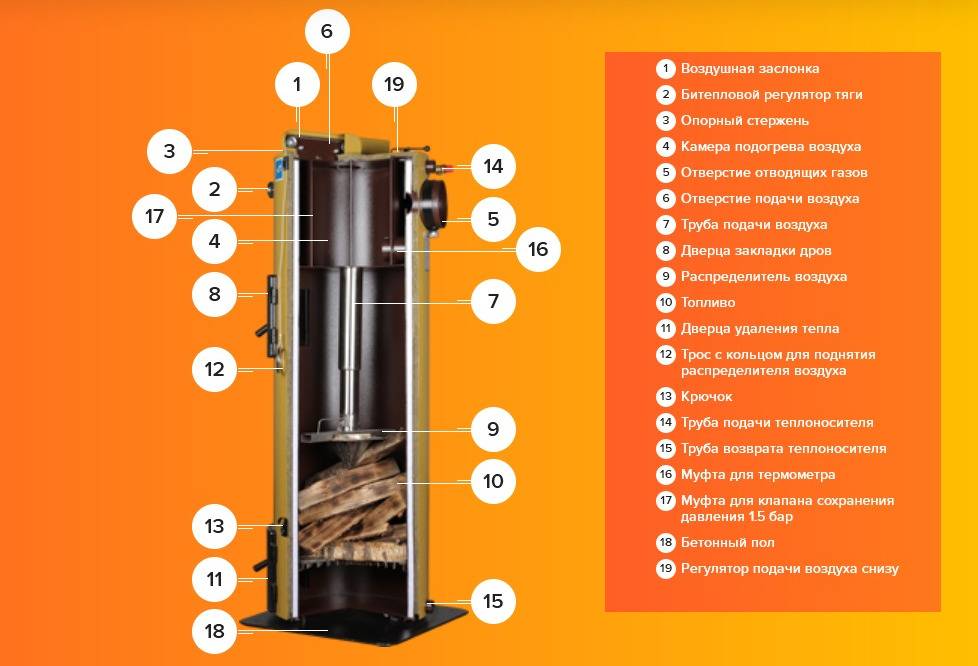

Схема котла Стропува в разрезе
Стоит кратко перечислить основные достоинства котлов «Стропува»:
- Экономичность и удобство – для их установки не требуется дорогостоящее подведение газа, а большая продолжительность работы на разовой закладке топлива сберегает средства и время.
- Энергонезависимость – в конструкции отсутствует электроника, поэтому дровяные котлы, при использовании в гравитационной системе отопления не нуждаются в электроэнергии.
- Безопасность и надёжность – одним из преимуществ является управление с помощью биметаллического клапана – простого и безотказного регулятора тяги.
- Эстетичность наряду с простотой – от аналогичного типа приборов котлы STROPUVA отличаются элегантным видом и компактным размещением. Понятное устройство агрегата исключает любые сложности при эксплуатации.
Из недостатков можно отметить следующее: на их производительность сильно влияет влажность загружаемого топлива. Но это скорее минус всех твердотопливных котлов, а не конкретной марки в частности. Выход здесь простой – содержать дрова или уголь в сухом месте.
Плюсы и минусы
Отзывы владельцев говорят о том, что отопительные котлы данной фирмы обладают многими преимуществами. Stropuva лучше, чем его аналоги, по многим параметрам. Главным плюсом, безусловно, является непрерывное горение и возможность использовать одну закладку на протяжении долгого срока. Например, если в качестве топлива выбрать каменный уголь, то одной загрузки хватит практически на неделю, а брикетов – на два дня. Если же отапливать помещение предстоит дровами, то закладки хватит на тридцать часов. Стандартные же модели способны функционировать на одной закладке не более восьми часов. По словам пользователей, устройство очень легко использовать, с ним не возникает никаких проблем с загрузкой.
Котлы Stropuva также являются достаточно экономичными. Они сами относительно недорого стоят, также как и применяемое топливо, в качестве которого подойдет обычная древесина, уголь, щепки либо же другие распространенные материалы. Если сравнивать продукцию Stropuva, являющуюся твердотопливным устройством, с обычным пеллетным котлом, то выгода будет очевидной. Не возникнет и излишнее потребление топлива – только столько, сколько нужно. Можно изменить режим в зависимости от меняющихся условий и тем самым продлить часы горения одной закладки. Например, если на улице потеплеет, то потребуется меньше энергии, а значит, котел будет работать на топливе дольше. Расходы на отопление при переходе на Stropuva при этом сокращаются приблизительно вполовину.
Котел от Stropuva все время работает в наилучшем режиме. Обычный котел работает, пока не сгорит все топливо, и за короткий срок выделяет огромное количество тепла. Поэтому приходится либо все время обновлять закладку, либо же дополнять конструкцию теплоаккумулятором, который будет запасать тепло. В Stropuva сгорает только небольшая часть топлива и никаких дополнительных устройств не требуется. Коэффициент полезного действия котлов достигает 90%, а сам он энергонезависим и способен работать практически с любым твердым топливом. Даже если в отдаленных районах не будет электричества, Stropuva все равно станет успешно эксплуатироваться. Стоит также упомянуть, что сам котел – довольно компактный и не занимает много места, его очень легко очищать, а функционировать он способен до 5 лет.
Отличаются котлы данного вида и безопасностью для пользователей. Устройство выполнено из стали, отличающейся повышенной жаропрочностью и термостойкостью. Если будет пожар, то котел все равно не взорвется. Кроме того, конструкция оснащена специальным клапаном для защиты, который в случае опасности активирует режим тушения. Stropuva легко укомплектовывается радиаторами и бойлерами, подсоединяется к теплому полу, а также любой системе отопления. Для разных подключений можно будет устанавливать разную температуру. Например, у теплого пола будет поддерживаться температура в 33 градуса, а батарей – 55 градусов.
Главным недостатком таких котлов все же считается цена – придется заплатить более 80 тысяч рублей. Также плохо и то, что устройство крайне резко реагирует на изменение качества теплоносителя, чаще всего жидкостного. Отличаются сложностью и некоторые моменты эксплуатации. К примеру, если топливо будет сжигаться с недостаточным количеством воздуха, то изнутри начнет появляться конденсат. Металл, подвергаясь агрессивному воздействию, начнет разъедаться, а затем возникнет корочка, тормозящая передачу тепла.
Наконец, Stropuva требователен к выбору топлива. Влажность сухих дров не может превышать 15%, в противном случае изнутри опять начнет образовываться конденсат. Плохо и то, что во время эксплуатации образуется много отходов, то есть золы. Когда топливо перемешано с золой, образуется ненужный слой, тем самым уменьшается температура горения.
Некоторые пользователи выделяют такой минус, как неудобство загрузки. Топливо нужно формировать максимально плотными рядами, что не очень просто при выборе дров. Кроме того, конструкция сделана таким образом, что не всегда получается дотянуться до нижнего уровня топлива.
Котлы Стропува на дровах
Конструкция и устройство всего твердотопливного оборудования Stropuva основано на принципе верхнего горения. Благодаря этому, от одной закладки котел в состоянии проработать до 30 часов. При этом КПД достигает 86,3%.
Твердотопливный дровяной котел длительного горения Стропува предназначен для отопления небольших домов и коттеджей с максимальной площадью до 400 м². В линейке представлены пять моделей с производительностью от 8 до 40 кВт.
Запрещается топить дровяные котлы длительного горения на Stropuva углем, так как это может привести к потере целостности теплообменника. Лучше топить углем комбинированные универсальные модели.
Небольшим недостатком дровяных котлов верхнего горения является то, что загружать дрова в топку можно только до растопки, невозможна дозаправка топлива в процессе горения.
Расход дров зависит от режима работы и мощности выбранной модели. К примеру, для отопления помещения в 200 кв. м. моделью S40 в течение 30 часов потребуется не менее 80 кг топлива. Дополнительные характеристики можно узнать в инструкции по эксплуатации.
Новые узлы обвязки для твердотопливных котлов Stropuva уже в продаже
Рекомендуемая схема обвязки котла длительного горения Стропува S40/S40U (вариант 2)
Работа схемы с подключением бойлера, без резервного котла и теплого пола
Циркуляционный насос (P) подает теплоноситель из системы отопления, прогоняя его через котел.
Нагретый теплоноситель из котла Stropuva S 40 (1к) поступает через бойлер косвенного нагрева (B). При достаточном диаметре входящих патрубков бойлера, вентиль (3) закрывается и весь поток теплоносителя идет через бойлер, который подключен последовательно, поэтому вода в нем нагревается быстрее.
После нагрева бытовой воды (ГВС), теплоноситель поступает в систему радиаторов.
(bk3 – 17) – балансировочный вентиль, предназначенный для регулировки проходящего потока. С его помощью поток от циркуляционного насоса распределяется так, чтобы его хватило для подогрева радиаторов, и в то же время, чтобы он был достаточен для самого котла. Общий объем потока зависит от мощности циркуляционного насоса и может быть изменен путем переключения положений скорости насоса. Достаточно циркуляционного насоса мощностью 50–100 Вт.
(bk1 – 3) – балансовый кран защитного самотечного радиатора, при помощи которого поток настраивается таким образом, чтобы возвратный патрубок радиатора был примерно на 40°C холоднее подающего патрубка.
Рекомендуемая схема обвязки твердотопливного котла длительного горения Стропува S40/S40U с подключением бойлера и теплого пола, без резервного котла
Рис.8. Элементы сборного узла котельной
1. Воздухоотводчик, 2. Редукция ø 25 – 1, 3. Редукция ø 32 – 25, 4. Ниппель ø 25, 5. Тройник ø 25, 6. Соединение ø 25, 7. Колено ø 25 внутр., 8. Ниппель ø 15, 9. Предохранительный клапан давления 1,5 бар, 10. Шаровой кран с гайкой ø 25 внутр., 11. Шаровой кран с гайкой ø 25 внутр., 12. Гаечное соединение циркуляционного насоса ø 25, 13. Циркуляционный насос, 14. Шаровой кран ø 15 внутр., 15. Трехходовой распределительный клапан ø 25, 16. Гаечное соединение клапана ø 25, 17. Колено ø 15 внутр./нар., 18. Колено ø 25 внутр./нар., 19. Фильтр ø 25, 20. Балансировочный вентиль ø 25, 21. Редукция ø 25 –20, 22. Бак расширительный, 23. Заглушка ø 25 нар., 24. Крестовина ø 25, 25. Тройник ø 25 – 15, 26. Трехходовой смесительный клапан ø 25, 27. Балансовый кран ø 15, R – в/из радиаторы/ов, B – в/из бойлер/а, F – в/из обогрев/а пола, Н – в/из сушилки/ок с терморегулирующими вентилями
Трехходовой распределительный клапан ø 25 (15) можно установить ручной.
Рис.9. Рекомендуемая схема обвязки котла длительного горения Стропува S 40 (вариант 3)
Работа схемы с подключением бойлера и теплого пола, без резервного котла
Теплоноситель, нагретый в котле Stropuva S40/S40U, проходит через стальные трубы ø 25. Воздух из аппарата удаляется через автоматический воздухоотводчик (0). На наружном контуре устанавливается предохранительный клапан (9).
Теплоноситель по наружному контуру направляется на трехходовой смесительный узел (12). Смесительный узел (12) в нижней части контура необходим для смешивания обратного теплоносителя после циркуляционного насоса.
Разница температур теплоносителя подающей и обратной линии должна находиться в пределах 15-20°С. Соответственно, при температуре подающей линии равной 75°С, температура обратной линии должна быть равная 55-60 °С.
Бойлер (4) подключается в малом контуре через вентиль (8а, 8b). После нагрева бойлера вода поступает в ближайший радиатор (2) через балансовый вентиль (8с).
Дополнительный радиатор (2) необходимо подключить автономно. Радиатор необходим для предотвращения перегрева котла при отключении циркуляционного насоса (7а).
Система радиаторов подключается в верхней части малого контура через вентиль (8d). Обратная линия от радиаторов подводится к циркуляционному насосу (7a) через вентиль (8f). На малом контуре после отбора теплоносителя к радиаторам, производится подключение теплых полов через циркуляционный насос (7b).
Теплоноситель обратной линии теплых полов подводится к трехходовому распределительному клапану (6) через вентиль (8е).
Трехходовой смесительный клапан (6) необходим для смешивания подающей и обратной линии и доведения температуры подающей линии теплых полов до температуры 25-35°С.
Трехходовой разделительный клапан (12) присоединяется к циркуляционному насосу (7а) к общей обратной линии. В нижней части контура после смесительного узла (12) устанавливается балансировочный вентиль (13) с расходомером, для регулировки потока воды в котел.
В обратной линии после балансировочного вентиля (13) монтируются спусковые вентиля (14а, 14b) для подпитки и слива теплоносителя из системы, а также расширительный бак (10). Давление в расширительном баке должно быть 0,5-0,8 атмосфер.
Как устроены котлы марки Стропува
Давайте посмотрим, как принято запускать традиционный твёрдотопливный котёл. Сначала мы разжигаем небольшие щепки, а когда они займутся пламенем, начинаем подкидывать в топку полноценные дрова. Источник жара у нас находится внизу, под дровяной кладкой. Именно отсюда и распространяется горение. В результате дрова сгорают за считаные часы, а большая часто тепловой энергии улетает в трубу.
Котлы Стропува построены по принципу верхнего горения. Этим они похожи на дровяные печи Бубафоня – здесь дрова поджигаются сверху, а не снизу. Прототипом данных печей выступили котлы Стропува, обладающие схожим принципом работы. В зависимости от мощности выбранного агрегата, продолжительность горения составляет до нескольких дней.

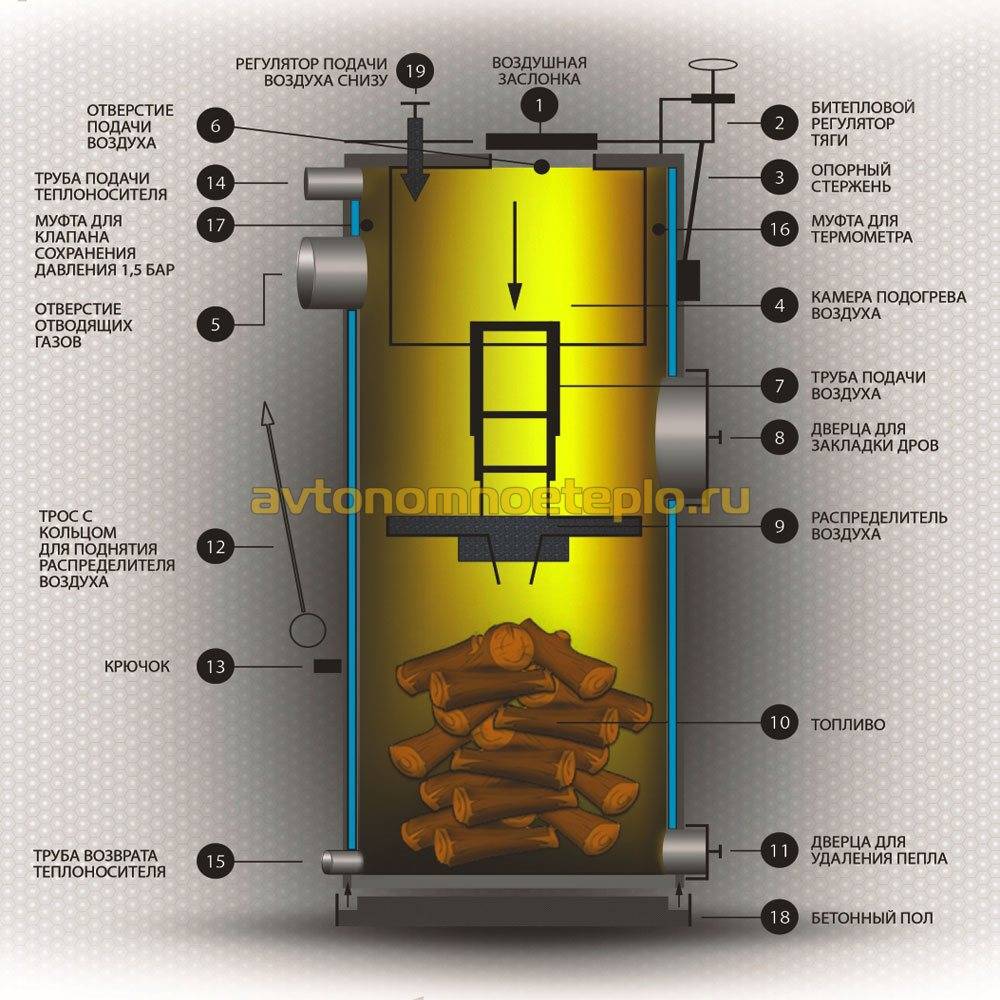

Котёл Стропува состоит из следующих элементов:
- Камера сгорания – начинается с самой нижней части оборудования.
- Теплообменник – здесь применяется «рубашка» по типу «труба в трубе». Протекающий по ней теплоноситель обеспечивает эффективный забор тепла и его передачу в отопительную систему.
- Распределитель воздуха – он располагается над зоной горения и подаёт в неё воздух.
- Регулятор тяги – позволяет отрегулировать температуру нагрева теплоносителя.
- Камера нагрева воздуха – она отвечает за подогрев воздушных масс, подающихся в зону сгорания. Такая конструкция обеспечивает эффективное сгорание древесины.
Забор воздуха осуществляется через шибер, удаление продуктов сгорания – через трубу в задней части (к ней подключается дымоход). В передней части располагаются две дверцы – для загрузки топлива и удаления золы.
Твёрдотопливный котёл Стропува отличается длительным горением. На одной закладке он может проработать до нескольких дней – всё зависит от обогреваемой площади, текущего режима работы и тепловой мощности агрегата. В качестве топлива используются просушенные дрова, пеллеты, топливные брикеты или каменный уголь. Как заявляет производитель, время горения на угле составляет до 5 дней.
Основные модели
Купить котёл Stropuva вы сможете в специализированных магазинах, являющихся дилерами производителя, а также в онлайн-магазинах. Минимальная цена составляет 60 тыс. рублей за модель минимальной мощности. Продолжим обзор описанием выпускаемых моделей.
Стропува Mini S8
Перед нами самый маленький дровяной котёл мощностью 8 кВт, созданный для обогрева помещений площадью до 80 кв. м. Он работает на древесных брикетах и дровах, оснащён предохранительным клапаном и термометром. Температура нагрева теплоносителя составляет от +60 до +95 градусов. Максимальное давление в контуре – до 1,5 Бар. КПД модели составляет 85% – довольно неплохой результат для твёрдотопливного оборудования. Ориентировочная стоимость данного котла составляет 61 тыс. рублей.
Стропува Mini SP8
От предыдущей модели этот котёл отличается поддержкой работы на пеллетах. В этом режиме он нуждается в подключении к электросети с напряжением 220 Вольт – электроэнергия используется для работы вентилятора, используемого в системе розжига топлива. При работе на дровах и брикетах котёл работает в автономном режиме. Остальные параметры схожи почти на 100%.
Стропува S20
Одна из самых популярных моделей. Она позволяет обогревать жилые постройки площадью до 200 кв. м. Котёл построен по энергонезависимой схеме, в качестве топлива используются брикеты и обычные дрова. Время горения составляет до 31 часа. Если хочется забыть о закладке горючего на несколько дней, рекомендуем приобрести модификацию Stropuva S20U – она может работать на угле, обеспечивая до 120 часов непрерывного горения. Модель Stropuva S20P умеет работать на пеллетах до трёх часов.
Стропува S40
Перед нами самый мощный котёл во всей линейке. Его тепловая мощность составляет 40 кВт, продолжительность горения – до 31 часа, обогреваемая площадь – до 400 кв. м. Аппарат оснащён довольно внушительной рубашкой-теплообменником, вмещающей в себя 58 литров воды. Максимальное давление в системе составляет до 2 атмосфер при средней температуре до +75 градусов. В камеру сгорания аппарата помещается свыше 90 кг дров. Также выпускаются модификации для работы на пеллетах и каменном угле.
Прочие модели и выпускаемые модификации
Также в продаже представлены твёрдотопливные котлы от компании Стропува мощностью 15 и 30 кВт. Они рассчитаны на площадь до 150 и 300 кв. м. Все рассмотренные в обзоре модели выпускаются в трёх модификациях:
- Основная – оборудование работает только на дровах и топливных брикетах (евродрова).
- С индексом P – предусмотрена возможность работы на пеллетах, горение до 72 часов.
- С индексом U – агрегаты с возможностью работы на каменном угле, время горения до 120 часов.
Естественно, реальное время горения может быть меньшим – оно зависит от характеристик топлива (тип древесины, степень сухости).
Некоторые люди предъявляют к отопительному оборудованию дизайнерские требования
Если вам действительно так важно, как выглядит котёл, то у нас есть приятная новость – Стропува выпускает своё оборудование в нескольких цветах. Основной цвет (и самый распространённый) – жёлтый. Возможно приобретение котлов коричневого, синего, красного, зелёного и чёрного цветов
Предусмотрена и пятнистая окраска (жёлтый и грязно-зелёный цвета)
Возможно приобретение котлов коричневого, синего, красного, зелёного и чёрного цветов. Предусмотрена и пятнистая окраска (жёлтый и грязно-зелёный цвета).
Технические характеристики и особенности ↑
Котёл Стропува состоит из двух цилиндров, между которыми проходит теплоноситель. Доступ в зону сгорания осуществляется через верхнюю и нижнюю дверцы. В верхний слой топлива поступает подогретый воздух из специальной камеры, по мере выгорания дров или угля воздушный распределитель опускается вниз и всегда находится в очаге горения. Для регулирования температуры воды и количества необходимого воздуха служит регулятор тяги.
Котлы длительного горения Stropuva выпускаются двух типов универсальные и дровяные. На универсальных разновидностях имеется принудительная подача воздушного потока для увеличения интенсивности горения. Оптимальный режим работы достигается уже в течение 2-3 часов и равномерно выдерживается на протяжении времени сгорания одной порции топлива.
Разные модели Стропува позволяют легко выбрать котёл для каждого помещения, исходя из следующих технических характеристик:
- Мощности – от 7 до 40 квт
- Площади отопления – 50-400 кв.м
- Продолжительности горения – от 6 до 130 часов
- Объёма помещаемого топлива – 150-320 куб.дм
- Веса оборудования – от 180 до 330 кг
Все котлы обладают высоким КПД (86,3-86,8%) и рабочей температурой теплоносителя около 85°C.
Продолжительность работы котла на одной загрузке, а значит и его производительность, зависит от исполнения определённых условий:
- Степени утепления помещения и правильного выбора мощности устройства.
- Качества топлива, определяемое такими параметрами, как его влажность, зольность и состав.
- Правильной организации системы отопления в целом.
- Оптимальной тяги в дымовой трубе.
- Профессиональной установки.
Как запустить котёл Стропува
Для начала необходимо приобрести комплект обвязки для связки оборудования с отопительной системой. Мы рекомендуем купить комплект с возможностью подключения бойлера косвенного нагрева. Он включает в себя набор труб, группу безопасности, расширительный бачок и циркуляционный насос. Также в продаже представлены комплекты для подключения тёплых полов.
Использовать сырые дрова не рекомендуется – это станет препятствием для нормальной работы котла.
Розжиг осуществляется следующим способом – вот вам краткая инструкция по применению:
- Загружаем полную камеру сгорания дров при поднятом распределителе воздуха.
- Засыпаем готовую кладку древесными опилками.
- Открываем заслонку переключения на дрова.
- Открываем воздушную заслонку на 3-5 см.
- Разжигаем верхний слой, прикрываем загрузочную дверцу, оставляя щель шириной 3-5 см.
- Дожидаемся уверенного горения, закрываем загрузочную дверцу и сразу же опускаем распределитель воздуха.
Обратите внимание, что прочистная дверка должна быть закрытой. Новую порцию дров в котёл Стропува можно докинуть в любой момент, а вот с каменным углём делать это опасно
В любом случае производитель рекомендует всегда дожидаться окончательного прогорания топлива, прежде чем закладывать новую порцию
Новую порцию дров в котёл Стропува можно докинуть в любой момент, а вот с каменным углём делать это опасно. В любом случае производитель рекомендует всегда дожидаться окончательного прогорания топлива, прежде чем закладывать новую порцию.
Обвязка системы
Обвязка котла ничем не отличается от остальных твердотопливных агрегатов
При обвязке устройства кроме обычных радиаторов отопления в систему нужно включать предохранительную батарею, на которую не нужно ставить терморегулятор. Этот конвектор должен быть врезан первым на подающей трубе рубашки через балансировочный кран и смонтирован таким образом, чтобы теплоноситель мог перемещаться в нем самотеком на случай отключения электричества.
Все остальные радиаторы идут другим контуром через обычные вентили и обраткой замыкаются на циркуляционный насос. Сам насос шунтируется через трехходовой клапан, который вторым каналом подсоединен к обратному патрубку агрегата и управляется термодатчиком, установленным на обратной трубе батарей.
Среди самых востребованных моделей котлов твердотопливных Stropuva можно выделить дровяной агрегат Stropuva 10S и универсальное устройство Stropuva 20U, на 10 и 20 киловатт мощности соответственно, предназначенные для отопления загородных коттеджей.
Особенности твердотопливных котлов Стропува
Главным отличием агрегатов Stropuva является длительное горение. Оно достигается путем сочетания принципа верхнего послойного сгорания и конструктивных особенностей изделия.
Устройство
Конструкция котла представляет собой шахту из двух стальных цилиндров, расположенных один внутри другого. Между ними циркулирует теплоноситель — вода.
Внутри меньшего цилиндра находятся камера сгорания и зона нагрева воздуха. Сверху в топку подается подогретый воздушный поток с помощью телескопической трубы с воздухораспределителем на конце. Воздуховод опирается на топливо и опускается вместе с ним по мере прогорания.
Корпус обшит теплоизоляцией. На его передней панели расположены две дверцы: камеры загрузки и зольника.
Принцип работы
В устройстве реализован принцип горения сверху вниз. Он позволяет сгорать топливу медленнее, обеспечивая более эффективное использование тепловой энергии. Закладку поджигают сверху. Горит только поверхностный слой топливного материала. По мере его прогорания очаг постепенно опускается в нижние слои. Таким образом обеспечивается равномерность и длительность работы агрегата на одной порции топлива.
Подробнее о работе котла Стропува можно посмотреть в этом видео.
Преимущества
Покупка такого устройства для обогрева будет разумна, ведь у него немало преимуществ, которые рассмотрим более детально.
Плюсы котлов Стропува:
- Экономичность. Способ послойного горения сверху, в отличие от традиционного, не создает «лишнее тепло», выбрасываемое в дымовую трубу. Тепловая энергия высвобождается равномерно и успевает практически полностью передаться на обогрев теплоносителя, а не улицы. Котел не расходует топливный ресурс впустую.
- Энергонезависимость. Для работы прибора отопления в базовой версии не требуется подключения к электросети. Он полностью автономен.
- Безопасность. Отсутствие электрической и газовой составляющих снижают риск аварийности. При неправильной эксплуатации агрегат может выйти из строя и деформироваться, не причиняя при этом вреда окружающим предметам и людям.
- Длительный цикл горения. На одной закладке дров топка работает до 30 часов. На угле и пеллетах — еще дольше. Обслуживать прибор придется реже, чем раз в сутки. Идеально для тех, кто ценит свое время.
- Малоотходность. Зольную камеру достаточно очищать пару раз в месяц. Благодаря полному сжиганию остатков горения и смол практически не остается.
- Эффективность. КПД 85 % — гораздо выше по сравнению с традиционными водогрейными аппаратами.
- Дизайн и габариты. Устройство имеет современный внешний вид и не занимает много места в помещении.
- Широкая палитра из 7 цветов корпуса. Гармоничное решение можно подобрать для любого интерьера.
Недостатки
Нужно иметь ввиду и некоторые недостатки таких котлов.
Минусы устройств Stropuva:
- Цикличность. Котел проходит стадии растопки, горения и окончания работы в независимости от длительности цикла. Периодические приходится перезакладывать свежую топливную порцию, убирать золу, и заново разжигать топку.
- Неудобное окно загрузки. Через небольшую дверцу неудобно закладывать и распределять дрова.
- Стоимость. Чтобы купить котел Stropuva, придется потратить сумму, сопоставимую со стоимостью газового котла.
- Высокие требования к качеству топлива. Допускается сжигать материал влажностью не более 20 %. В противном случае на внутренних стенках образуется смола и копоть.
