Защита водонагревателя
Бойлеры косвенного нагрева и электрические аппараты накопительного типа, приготавливающие воду на хозяйственные нужды, тоже требуют защиты. В данном случае опасность представляют скачки давления в водопроводе и расширение жидкости в баке от подогрева. Чтобы резервуар не дал течь, на подаче воды устанавливается группа безопасности бойлера, состоящая из таких деталей:
- латунный корпус;
- клапан обратный, не позволяющий стекать воде из емкости назад в трубу;
- клапан предохранительный, сбрасывающий излишки давления;
- кран шаровой, чтобы закрывать линию ГВС.
Группа безопасности накопительного водонагревателя от бренда VALTEC
Кроме того, бойлеры косвенного нагрева оснащаются автоматическим воздухоотводчиком, монтируемым в верхней части бака, и стрелочным измерителем температуры. Манометр ставится на агрегат опционально.
Виды групп
Рассмотрим основные характеристики групп безопасности на примере следующих образцов.
Valtec VT 460
Данной группой безопасности оснащают автономные бойлеры, отопительные котлы, а также ГВС. Нашли широкое применение в тепловых установках с мощностью до 45 кВт, рабочим давлением до 10 бар и температурой теплоносителя до 120 градусов Цельсия. В качестве теплоносителя допускается вода, пар, незамерзающая жидкость с максимальным содержанием гликолей до 50 процентов. В состав группы входят латунный никелированный коллектор, воздухоотводчик, манометр и предохранительный клапан. Данный агрегат устанавливается на выходе теплового генератора.
Watts KSG
Группы безопасности таких моделей устанавливается на котлах различных мощностей – до 50, 100 и 200 кВт. Состав оборудования такой же, как в предыдущей модели – предохранитель, манометр, воздуховод и коллектор. Причем коллектор выполнен из стали с гальваническим покрытием. Клапан предохранителя срабатывает при давлении 3 бара, максимальная работа теплоносителя не более 100 градусов.
Uni fit
Группа безопасности Итальянского происхождения применяется в закрытых отопительных системах и бойлерах номинальной мощности до 50 кВт. Компоновка прибора неизменна, и состоит из воздухоотвода, предохранителя, кронштейна и манометра. Рассчитан для работы с температурой теплоносителя до 80 градусов, порог предохранителя 3 бара. Установка прибора должна быть произведена на подающем трубопроводе возле отопительного котла. Работает с водой или незамерзающей жидкостью в системе. Данный прибор изготовлен из высокопрочной стали.
Как правильно собрать узел своими руками
Правильно скомпонированная группа безопасности должна быть в форме тризубца, чтобы воздухоотводчик находился посередине, непосредственно над патрубком под группу безопасности. Так воздух в него будет поступать гарантированно, без каких-либо препятствий.
Самодельная группа безопасности включает в себя такие элементы:
- манометр, автоматический воздухоотводчик и предохранительный клапан;
- 2 стальных или латунных угольника под 90° с внешней и внутренней резьбой (диаметр подбирается под диаметр резьбы модулей и крестовины);
- 1 стальная или латунная крестовина;
- 1 муфта/ниппель для соединения узла готового узла с тройником системы отопления;
- пакля или силикон для уплотнения соединений (ФУМ-лента не рекомендуется, поскольку деформируется при температурах свыше 70-80°C).
Соединяем элементы в соответствии с фото ниже, подключаем к системе отопления и проверяем работоспособность.
Пример узла, собранного своими руками.
Из чего состоит группа безопасности системы отопления?
Группа безопасности для системы отопления состоит из корпуса, на котором установлены три прибора: манометр, предохранительный клапан и автоматический воздухоотводчик:

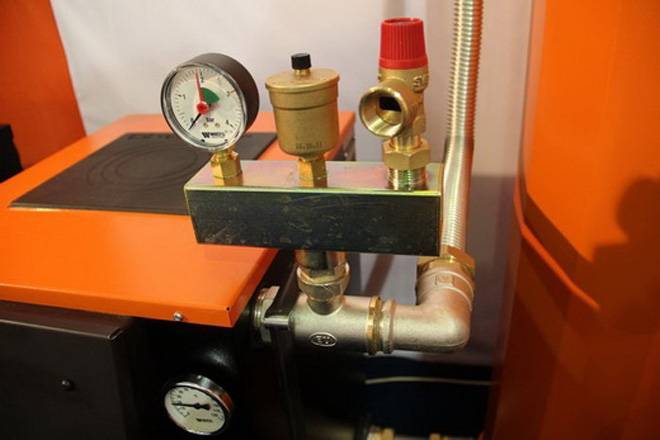

Группа безопасности для отопления: слева направо — предохранительный клапан, автоматический воздухоотводчик, манометр
Рассмотрим эти приборы каждый по отдельности.
Предохранительный клапан
Задача предохранительного клапана – уберечь систему отопления от слишком большого давления. Предохранительный клапан рассчитан на определённое давление и при превышении этого давления срабатывает, т. е. сбрасывает лишнее.
Вообще-то, за компенсацию лишнего давления в отопительной системе отвечает расширительный бак. вода при нагревании расширяется — её излишки вытесняются в расширительный бак, чем и сохраняется давление в системе постоянным, а система – целой. При этом общее количество теплоносителя во всей системе отопления остаётся одинаковым.
Но бывает, что расширительный бак почему-либо не сработал. Для такой неприятности и ставится предохранительный клапан, через который лишняя вода сбросится из системы. Чтобы вода вытекала не на пол, присоединяем трубочку к резьбе сбоку и выводим эту трубочку в канализацию.
Вывод: канализация в котельной очень желательна.
важно! Антифриз в канализацию сбрасывать нельзя!
Сверху предохранительного клапана есть рукоятка (красная, похожая на вентиль водопроводного крана). С помощью этой рукоятки проверяем работоспособность предохранительного клапана. Работоспособность клапана проверяется очень просто: повернули рукоятку по направлению, указанному стрелкой – вода потекла, отпустили рукоятку – перестала течь, значит, клапан исправен, можем спать спокойно. Если же вода продолжает подтекать, откройте и закройте второй раз, третий… обычно течь прекращается.
Но если клапан упорно воду не держит, придётся его заменить. И чем быстрей, тем лучше, т. к. его работоспособность важна.
Теплоноситель через предохранительный клапан может подтекать из-за неплотной посадки клапана в седло (для непосвящённых звучит, как бред, но это так).
Выпускают предохранительные клапаны, рассчитанные на разное давление, подобрать нужно, исходя из давления, на которое рассчитан наш котел. Для системы отопления частного дома покупаем клапан на 3 атм.
Допустим, в продаже нет группы безопасности с нужным клапаном. Тогда покупаем перечисленные приборы по отдельности и собираем блок безопасности своими руками.
Манометр – это прибор для контроля давления в системе отопления.
Как и предохранительные клапаны, манометры есть, рассчитанные на разное давление, подбирать нужно такой, чтобы им было удобно пользоваться: одного взгляда на прибор должно быть достаточно для определения его показаний, без каких-либо вычислений.
Вывод: т. к. давление в системе отопления частного дома должно быть между 2 и 3 атм. то манометр выбираем не больше, чем на 4 атм.:
В манометре две стрелки: красная – контрольная, чёрная – рабочая. Красная устанавливается вручную на нужную отметку (как правило, 2 атм. для напольных котлов больше не рекомендуется, а вообще, уточняем в паспорте котла). Если при работе отопления рабочая стрелка отклонилась дальше красной – тревога! Что-то «полетело»!
Автоматический воздухоотводчик
Вся группа безопасности ставится сверху котла из-за воздухоотводчика: он должен находиться в самой верхней точке, куда устремляются пузырьки воздуха.
Выбор
Важно подобрать группу безопасности, в точности соответствующую характеристикам собранной системы отопления. Каждый элемент группы, манометр, предохранительный клапан и воздухоотводчик имеет свои технические и эксплуатационный характеристики, которые должны в точности соответствовать требованиям проекта отопления
Производители предлагают готовые решения и сборки группы безопасности исходя из самых распространенных вариантов исполнения обогрева дома, под различные котлы и способы разводки.
Перед тем как приступить к выбору, следует внимательно прочесть техническое руководство к своему котлу. Если это настенный газовый или электрический котел, то в нем уже имеется группа безопасности, притом в полной мере согласованная с его параметрами, потому дублировать ее не нужно. В случае с напольными котлами, твердотопливными, печами и каминами с водяным контуром никакого встроенного оборудования и обвязки нет в большинстве случаев. О том, как выбрать отопительный котел, читайте тут.
Все элементы группы безопасности закреплены на единой консоли. Это фактически труба с подготовленными тройками для подсоединения оборудования и два отвода для включения в контур отопления.
При выборе следует уточнить:
- Диаметр для труб подключения (1’, ¾’, ½’).
- Вариант подключения (угловое, нижнее, боковое и т.п.), с какой стороны следует подводить трубы к группе безопасности, и как именно ее ориентировать.
В любом случае воздухоотводчик монтируется в верхней точке группы. Так он должен оставаться и в подключенном состоянии. Ниже него располагается манометр и предохранительный клапан. Это сделано для того, чтобы воздух, накапливающийся в воздушной камере, не влиял на показания манометра и работу взрывного клапана.
Материал для изготовления консоли безопасности: никель, нержавеющая сталь, бронза, чугун.
Чугун используется только для высоконапорных и производительных систем отопления с большим сечением труб на разводке. В основном это коллективные промышленные котельные. Для частного дома лучше выбирать из никеля или нержавеющей стали. При этом консоль и оборудование может просто закрываться внешним корпусом из черного чугуна для дополнительной защиты.
Манометр
Две основные характеристики:
- допустимый диапазон измерения (верхний и нижний предел);
- точность измерения и индикации показаний (шкала и погрешность).
Диапазон измерения должен перекрывать с запасом в 0,5-1 бар номинальное значение давления в системе и допустимые отклонения в ходе эксплуатации.
Допустим, для отопления принято номинальным давление равное 3 атм. Допустимое отклонение в меньшую сторону будет равным 1,5 атмосферы. Снижение ниже 1,5 атм будет считаться сигналом к возникновению аварийной ситуации. Верхним пределом будет 4,5-5 атм, после чего уже неизбежно должен сработать предохранительный клапан. Соответственно диапазон манометра должен составлять от 1 до 5-6 атм. Желательно, чтобы шкала была как можно точнее и с указанием зон внимания. При этом шкала делится условно на 3-4 зоны, помеченные цветовыми маркерами, чтобы даже при беглом взгляде можно было отреагировать на любые отклонения.
Воздухоотводчик
Характеризуется рабочим давлением в системе и параметрами срабатывания. Практически все автоматические клапаны имеют регулировку для установки оптимального давления и условий срабатывания. Если установить ручку регулировки в минимальное положение, то при малейшем накоплении воздуха клапан будет срабатывать. При максимальной установке клапан срабатывает реже, но накапливает при этом больше воздуха. Сказать, какая установка будет уместнее, сложно. Проще оставить заводские настройки без изменений, если система отопления монтируется самостоятельно.
Предохранительный клапан
Основной параметр клапана – давление срабатывания. Верхний предел давления в контуре, по достижению которого клапан открывается и сбрасывает часть теплоносителя. Именно по этой характеристике следует выбирать группу безопасности в первую очередь. Настроить давление срабатывания можно лишь в небольших пределах.
Полезно уточнить заранее способ установки группы безопасности и определить, как и в какую сторону клапан сбрасывает воду. Штуцер для сброса должен ориентироваться в сторону от основного оборудования и котла отопления. К нему необходимо подобрать шланг для слива в канализацию.
Как выбрать группу безопасности для системы отопления частного дома
Выбрать подходящую модель не сложно, смотреть нужно на:

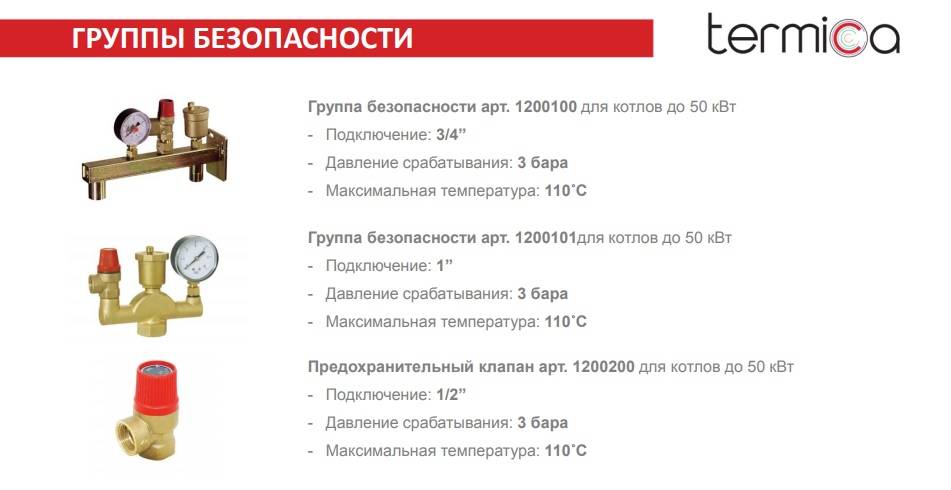

- Максимально допустимую мощность системы (кВт), на которую рассчитан узел. Обычно это 44, 50 или 55 кВт. Если система имеет меньшую мощность – отлично, если же большую – необходимо искать более прочный вариант.
- Давление срабатывания предохранительного клапана. Как правило, в готовые узлы устанавливают клапаны с фиксированным значением – 1,5 бар, 3 бар, 4 или 6 бар. Давление срабатывания должно соответствовать максимально допустимому рабочему давлению наиболее уязвимого элемента систем отопления – обычно это стальной теплообменник котла, рассчитанный на 2 или 3 бар. Предохранительные клапаны на 2 бар, несмотря на достаточный спрос, в продаже найти трудно, выход из ситуации – собрать узел своими руками, купив предохранительный клапан и прочие элементы по отдельности (об этом смотрите далее).
- Рабочая температура – это допустимая температура теплоносителя, практически у всех современных моделей она в пределах -10°С – 110°C, чего более, чем достаточно.
- Совместимость с теплоносителем – если вместо воды в качестве теплоносителя используется антифриз.
- Диаметр резьбового соединения – оно может быть диаметром 1″, 1/2″ или 1,4″. Можно подобрать и несоответствующий по диаметру резьбы узел, но тогда придется позаботиться о подборе переходника, что не всегда просто.
Важно обратить внимание и на материал изготовления, оцинкованная сталь или нержавейка – хороший, но не лучший вариант. Более дорогими, но более прочными, износостойкими и еще более устойчивыми к коррозии являются изделия из латуни. Материал изготовления не всегда указывается в характеристиках, кроме того, коллектор может быть изготовлен из стали, а остальные элементы – из латуни
Отличить латунь можно по характерному однотонному, матовому цвету (бронзово-золотистому или серебристому, в зависимости от сплава)
Материал изготовления не всегда указывается в характеристиках, кроме того, коллектор может быть изготовлен из стали, а остальные элементы – из латуни. Отличить латунь можно по характерному однотонному, матовому цвету (бронзово-золотистому или серебристому, в зависимости от сплава).
Как выбрать комнатный термостат и экономить до 30% в месяц на отоплении
Принцип работы
Если в системе котельного оборудования установлен открытый расширительный бак, то установка группы безопасности не требуется — давление в трубах равно атмосферному, а чрезмерное количество воздуха выходит из системы через бак.
Группа безопасности для котла отопления работает по очень простой схеме, когда каждый блок отвечает за сохранение норм заданных показателей:
- Основная работа воздухоотводчика заключается в сбросе воздуха, который попадает в трубы во время процесса эксплуатации.
- Защитный клапан не допускает появление в теплогенераторе значительных показателей давления.
- Благодаря манометру владелец частного дома сможет регулировать уровень давления во время наполнения трубопровода теплоносителем, а также в дальнейшем во время работы котла.
Все модули собой представляют единое звено и находятся в специальном корпусе — коллекторе.
Монтаж группы безопасности для отопления
В том случае, если ваш котел не укомплектован группой безопасности, то ее можно приобрести отдельно. Сложность только в том, чтобы правильно подобрать приборы под свой котел. Характеристики воздухоотводчика, как правило, большой роли не играют, а вот манометр и аварийный клапан подбираются по величине максимального рабочего давления, которое указанно в инструкции по эксплуатации вашего котла.
Имея все необходимы элементы группы безопасности, можно начинать ее монтаж. Для этого вам понадобится стандартный набор слесарного инструмента.
Монтаж группы безопасности для отопления можно осуществлять двумя способами: установкой на штуцер, выходящий из котла, либо врезкой в подающий трубопровод на выходе из котла.
Если вы решились на эту операцию, следует запомнить одно главное правило. На участке между выходным патрубком котла и группой безопасности категорически запрещается ставить какую-либо арматуру. При чем, длина этого участка должна быть как можно меньше. В идеале группа безопасности должна стоять практически у самого котла.
Выбирая место для котла, а следовательно и для группы безопасности отопления, следует учитывать их визуальную доступность. Проще говоря, они должны быть сразу видны, когда попадаешь в котельную. Иногда для этого приходится выполнить монтаж на вертикальном участке трубы либо специальном кронштейне, прикрепляемом к стене.
После монтажа предохранительного клапана, к нему присоединяется сливной патрубок. Так как в большинстве случаев, в современных системах отопления используется антифриз, то присоединенный шланг необходимо опустить в пластиковую канистру. В дальнейшем, антифриз можно будет вернуть в систему отопления с помощью насоса для опрессовки системы отопления, который я вам рекомендую сразу же приобрести. Если в системе отопления вашего дома в качестве теплоносителя используется вода, то шланг от предохранительного клапана можно сразу вывести в канализацию. Вариант с антифризом более нагляден, с точки зрения контроля за системой отопления, так как вы сразу же увидите, что в системе была аварийная ситуация.
Вывод
Если вы знаете что ваш котел оснащен группой безопасности, совершенно не обязательно тратиться на дополнительные устройства, невзирая на то, что многие специалисты рекомендуют их установить. Контроллер котла чутко следит за работоспособностью всех приборов. При малейшем отклонении в работе любого из них, он просто отключит котел, а установленная за ним дополнительная группа безопасности просто окажется ненужной.
При монтаже системы отопления в моем доме, установщики тоже хотели установить группу безопасности. Я спросил их, зачем они ее хотят поставить, на что получил ответ, что они привыкли ее ставить, вот и все. Досконально изучить конструкцию, купленного мной котла они поленились. Но все же, я заставил их это сделать. В результате, после консультации, по горячей линии, с производителем котла, они пришли к выводу, что дополнительная группа безопасности для отопления моего дома не нужна.
В следующей статье я расскажу о натяжных потолках.
РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:
Назначение и принцип работы
Любая отопительная система находится под давлением. Существует безопасный диапазон значений, в котором должна находится каждая правильно настроенная и функционирующая система отопления, проходя циклы нагрева и охлаждения. Для малоэтажных загородных домов обычно это 1-2 бара. При более высоких значениях, отопители, например такие как универсальный твердотопливный котел «Wirbel» EKO могут выйти из строя.
Фото 1: Внешний вид группы безопасности и назначение элементов
В случае возникновения аварийной ситуации, например такой как перегрев водогрейного котла – давление в системе начинает расти. Это происходит от того, что теплоноситель разогревается выше допустимой температуры. Как известно, жидкость при нагревании расширяется, а так как в закрытой системе отопления запаса для аварийного расширения нет — давление теплоносителя нарастает. В результате это может привести к разрыву труб, поломке котла или других элементов.
Для того чтобы контролировать давление и сбросить его в случае аварии до безопасных значений служит группа безопасности отопительного котла. Давайте рассмотрим как она устроена и из каких состоит блоков:
Автоматический воздухоотводчик
Воздух в системе отопления крайне нежелателен. Наличие его в теплоносителе приводит к появлению такого неприятного явления как кавитация. Оно способствует преждевременному выходу из строя различных элементов и шуму при работе. Однако, воздух неизбежно попадает внутрь на этапе заливки, смешиваясь с теплоносителем. Также при высоких температурах теплоносителя в нем естественным путем образуются пузырьки пара. Для того, чтобы снизить завоздушенность и нужен воздухоотводчик.
С помощью него владелец может осуществлять визуальный контроль за давлением в системе. Часто, для удобства контроля, на него наносят дополнительные шкалы, указывающие границы рабочего давления и его минимальные и максимальные значения.
Предохранительный клапан
Осуществляет сброс теплоносителя, тем самым снижая давление в системе. Обычно на группу безопасности устанавливаются клапаны с пороговым значением 3 бар, что соответствует максимально допустимому рабочему давлению современных приборов отопления, например такого как автоматический котел «Старт» на топливных гранулах. Направление выброса теплоносителя обычно указывается на корпусе стрелочкой. Следует периодически проверять работоспособность клапана, принудительно открывая его с помощью специальной ручки. Если долгое время он будет без работы, различные отложения могут засорить его механизмы и в нужный момент он не сработает.
Совет: Следует предусмотреть специальную насадку с трубкой на отверстие для сброса. Второй конец следует опустить в бутылку. Это позволит вам, по наличию жидкости в емкости понять, было ли срабатывание клапана в ваше отсутствие или нет.
Все три устройств монтируются обычно на общей стальной или литой консоли с общим присоединительным отверстием диаметром 1 дюйм. Для изолирования горячей поверхности многие производители закрывают металлические части защитным кожухом из полиуретана.
Как работает
Группа безопасности представляет собой набор элементов, отвечающих за общую безопасность системы отопления. В ее состав по умолчанию входят:
- манометр;
- воздухоотводчик;
- предохранительный клапан.
Все три элемента закреплены на одной основе – консоли, представляющей собой отрезок трубы с набором необходимых штуцеров, входом и выходом. Опционально могут добавляться отводы для подсоединения расширительного бака, дополнительных датчиков или дублирующих систем, в том числе автоматизации.
Манометр указывает текущее фактическое давление в системе отопления, по которому можно судить об общем ее состоянии и предпринимать действия при недопустимых отклонениях. Повышенное давление всегда говорит о наличии проблемы, притом критической, требующей немедленных действий. Пониженное давление сигнализирует о недостаточном объеме теплоносителя, нарушении герметичности трубопровода, котла или радиаторов.
Воздухоотводчик включен в группу безопасности как предохранительный элемент, позволяющий не только решать проблему с воздушными пробками, способными свести на нет циркуляцию теплоносителя, но и для получения достоверных значений и адекватной работы манометра и защитного клапана.
Следует учесть, если клапан и манометр из группы безопасности нужны только в одном экземпляре, то воздухоотводчик должен устанавливаться и в группе, и во всех точках системы, где может скапливаться воздух, в том числе обязательно в наивысшей точке разводки.
Предохранительный клапан выполняет автоматический сброс теплоносителя при повышении давления выше допустимого порога. Клапан срабатывает в том случае, если по каким-то причинам расширительный бак не справился с поставленной перед ним задачей, или давление выросло на столько, что физически бака не хватило для устранения дисбаланса. Предохранительный клапан предохраняет систему от разрыва в случае закипания теплоносителя в котле или постепенного увеличения давления вследствие неконтролируемого накопления газов, например из-за химической реакции алюминия, в радиаторах с водой.
Для каждого элемента присущи особые характеристики, необходимые для адекватной работы. Манометр должен обладать диапазоном измерений, соответствующим проектному давлению в системе. Если по расчетам в котле давление должно составлять 3 атмосферы, то манометр должен уметь измерять давление до 4-5 атмосфер. Этого достаточно для диагностики.
Предохранительный клапан должен срабатывать по верхнему порогу допустимого давления для котла. Данное значение указывается в инструкции и техническом паспорте к котельному оборудованию. Соответственно и клапан подбирается строго под него.
Автоматический воздухоотводчик наиболее неприхотлив, достаточно знать, что он способен отвести воздух и в первую очередь именно в точке подключения группы безопасности, чтобы свести на нет любые погрешности в работе клапана и манометра.
Изготавливается консоль для группы из стали или латуни, единым блоком. Часто для сохранности или эстетичного внешнего вида консоль и установленные приборы закрываются в защитный кожух, общий пластиковый или металлический корпус.
Для твердотопливного
В твердотопливном котле риск закипания теплоносителя значительно выше, чем в любом другом. Основной элемент группы безопасности при этом – это предохранительный клапан
Его настройка и характеристики предельно важно подобрать в соответствии с требованием производителя котла. Всегда следует иметь про запас несколько съемных клапанов для быстрой замены, в случае если задействованное оборудование даст сбой
Манометр можно выбрать самый простой, с нужным диапазоном измерения. Диагностировать по минимальным изменениям давления неисправность в любом случае не получится. Важнее фиксировать лишь значительные колебания. Лучший вариант – это наличие дополнительных указателей стрелок, которые будут отмечать максимальное и минимальное значение, достигнутое за период наблюдений.
Для газового
В настенных газовых котлах практически всегда группа безопасности уже включена в состав оборудования, так что устанавливать дополнительную нет нужды
Однако этот момент важно проверить заранее. Группа при этом монтируется внутри корпуса как можно выше
Для напольных газовых котлов группу безопасности, скорее всего, придется устанавливать самостоятельно вне корпуса котла. Манометр для газового котла следует подбирать с минимальной погрешностью измерения и расширенной шкалой. Это позволит точнее диагностировать проблему с отоплением в случае нештатной ситуацией. Расшифровку показаний и необходимые действия следует искать в инструкции котла.
