Устройство, ремонт и изготовление уличных светильников на солнечных батареях

Покупаем светильник на солнечных батареях

На современном рынке выбор светильников для работы на придомовой территории довольно велик. Не трудно и растеряться от такого разнообразия.

Мы подскажем, на что следует обратить внимание в первую очередь

Мощность

От того насколько мощным будет источник света зависит и площадь освещаемого пространства. Современные реалии таковы, что покупатель уже знает преимущества светодиодных ламп. Для моделей, которые будут использоваться для подсветки дорог или художественного оформления сада мощные модели не нужны.

Для того чтобы лучше ориентироваться людям на машинах на территории загородных участков есть более мощные модели.

Чтобы облегчить ориентирование среди всего многообразия лампочек мы собрали в одну таблицу все лампочки:

• светодиодные;
• люминесцентные;
• лампы накаливания.

И сгруппировали их по мощности:

Класс защиты

Так как предполагается, что наши светильники будут использоваться на улице, то параметр “Класс защиты” показывает насколько наш светильник защищён от воздействий внешней среды.

Нам важна характеристика прибора по классу IP.

Из таблицы хорошо видно, что для уличных светильников оптимальным будет класс защиты IP44, но можно и выше, а стоить будет дороже.

Но таблица только помогает подобрать нужный прибор с нужным классом защиты. А, вообще говоря, нужно сначала ориентироваться на климатические особенности местности, где этот фонарь будет установлен.

Материал корпуса

Вот тут трудно давать советы. Нет, конечно, чтобы наружное освещение больших территорий служило долго, нужнее прочные и долговечные материалы.

А если это декоративные светильники, то их корпус может быть изготовлен из чего угодно — металл, пластик, стекло да даже дерево. Тут важнее сами солнечные батареи. Они должны быть качественными.

Виды светильников и способы установки

Как уже говорилось, разнообразие светильником большое.

По виду и способу монтажа они разделяются на:

1. Грунтовые — в основном используются для оформления садовых тропинок, подсветки, как элемент декорации или ориентир. Длину и высоту ножек можно подобрать по своему вкусу.
2. Настенные — очень выгодно выделяют участок стены. Может применяться и как элемент подсветки придомовой зоны.
3. Подвесные — можно подвесить в любом месте придомовой территории. Монтировать либо на цепях, или на тросе и тому подобное.
4. Встраиваемые — углубляются в элемент конструкции. Служат как подсветка садовых дорожек или мест парковки.

Где устанавливаются

Существует много вариантов установки садовых светильников. Как правило, используется несколько типовых дизайнерских решений, подходящих для большинства объектов. Среди них часто практикуется монтаж настенных фонарей, располагающихся на фасаде здания. Местами креплений служат наружные стены домов и другие вертикальные поверхности (рис. 1).

Данный способ установки требует внимательного выбора точек размещения, поскольку корректная работа будет зависеть от интенсивности потока солнечных лучей. В пасмурные дни заряд АКБ может быть низким и его не хватит на всю ночь. Поэтому рекомендуется дополнительно устанавливать традиционные дублирующие светильники.

Подвесные светильники (рис. 2) имеют много общего с настенными. Однако, использование специальных крепежных элементов, дает возможность устанавливать их в любых местах. Это могут быть ветки деревьев, ограждения и т.д. Можно выделить определенные зоны и создать праздничный декор.

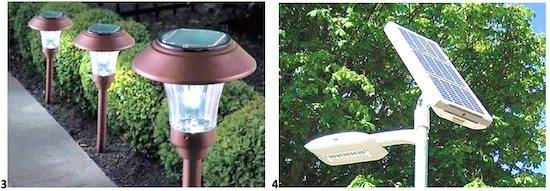

Часто применяется уличный садовый фонарь, устанавливаемый на столбе (рис. 3). Вначале они применялись для освещения городских улиц, а в настоящее время нашли широкое применение на дачах и в загородных домах. Фонари выполняют не только осветительную, но и декоративную функцию.

Парковый светильник на солнечных батареях (рис. 4) устанавливается совместно с большой и мощной солнечной панелью и аккумуляторами повышенной емкости. Такие гелиосистемы обеспечивают продолжительную автономную работу. Корпус изготовлен из качественных материалов и защищен от пыли и влаги.

Газонные светильники (рис. 5), устанавливаются непосредственно на земле. Они оборудованы небольшой ножкой, втыкаемой в грунт или специальной опорой достаточной высоты. Такие приборы легко устанавливаются в любом месте и могут быть перенесены при необходимости.

Еще один вид осветительных приборов изготавливается в форме декоративных элементов (рис. 6). Это могут быть камни, цветы, сказочные персонажи, работающие на батарейках, с помощью которых выделяются наиболее эффектные места садового участка.

Виды садовых фонарей

Ландшафтные светильники устанавливают не только из практических соображений, но и для архитектурного украшения участка. Возможности солнечных фонарей в оформлении пространства безграничны:

Болларды. Фонари на столбиках часто можно встретить на улицах городов. Их используют для освещения площадок рядом с театрами, музеями, концертными залами. На дачном участке такими фонарями освещают дорожки, крыльцо дома, подъездные пути. Как правило, на даче болларды устанавливаются на летний период, а на зиму их заносят в подсобное помещение, чтобы сохранить аккумулятор.
Газонные. Маленькие фонари, преимущественно используются для декоративной подсветки газонов, цветников, второстепенных дорожек в саду. Также они применяются для дополнительной подсветки растений, которым для нормального роста необходим продолжительный световой день.
Фасадные. Крепятся на стену строения

Акцентируют внимание на каких-либо интересных деталях строений, служат для подсветки определенных участков рядом с домом. Для таких фонарей приходится выбирать солнечные участки

Только в этом случае они будут работать в полную силу.
Подвесные. Этими фонарями оформляют беседки, детские зоны, патио, развешивают на деревьях над скамейками. Они часто используются для декоративного оформления участка перед праздниками. Небольшие подвесные фонарики, развешанные на елке вместо шаров в предновогодние праздники, добавят садовой территории волшебства и очарования.

Декоративные. Светильники, выполненые в виде сказочных персонажей, камней, фигур животных, геометрических фигур. Главное предназначение у них — декоративное оформление территории. Поэтому свет у них мягкий, приглушенный. Декоративными светильниками оборудуют мостики, альпийские горки, фонтаны, небольшие пруды, экзотические деревья или интересные кустарники.
Плавающие. Изготавливаются специально для декорирования. Эти фонари дрейфуют по поверхности бассейнов и водоемов, освещают всю водную гладь. Не требуют монтажа, часто применяются для декорирования каркасных бассейнов.

Обзор настенных уличных светильников на солнечных батареях с датчиками движения

Плюсы:

• Не требует организации электропроводки. Купил, прикрепил и пользуешься.
• Экономия электроэнергии.
• В условиях средней полосы России уличные настенные светильники на солнечных батареях без датчиков движения светят не всю ночь, поскольку аккумулятор не успевает полностью зарядиться под нашим обычно хмурым небом. Датчик движения экономит заряд батареи.

Минусы:

• Место крепления светильника должно быть таковым, что бы солнечная батарея располагалась на прямом солнечном свете.
• Зимой на солнечную батарею ложится снег и она перестает работать.
• Аккумулятор рано или поздно придется поменять.
• Светят только когда мимо идет человек. Для декоративной подсветки ландшафта следует использовать светильники без датчиков движения, освещающие пространство постоянно.

Популярная модель с хорошим конструктивом. Есть датчик движения, дальность срабатывания зависит от расположения светильника. Светодиодов — 16 шт. Уровень защиты: IP65. Литий-ионный аккумулятор: 3.7 В, 1000 мАч. Яркость: 100 lm. Цена: 929 руб за 2 штуки. ..

Пластиковый корпус. Защита: IP65. Литиевая аккумуляторная батарея 3.7 В / 900 мАч. Светодиодов — 16 шт. Вес: 185 г. Сенсор движения срабатывает на расстоянии 3-5 м. Цена: 428 руб.

Популярная и симпатичная модель с датчиком движения. Дальность срабатывания датчика зависит от расположения светильника. Корпус алюминий с пластиком. Светодиодов — 20 шт. Цветовая температура 5500-6000 К. Уровень защиты: IP55. Аккумулятор Ni-MH 1000 мАч/3.7 В. Яркость: 340-600 lm. Цена: 841 руб. ..

Удобная конструкция с петелькой позволяющей легко снимать светильник со стены (например для того, что бы убрать его на зиму). Датчик движения по заявлению продавца работает на 8 метров (в реальности наверняка меньше). Свет включается на 20 секунд и если движения в зоне действия сенсора не происходит, светильник отключается. Довольно тусклый, светодиодов — 6 шт. Литиевая батарея: 600mA, 3.7 В. Цена: 964 руб. .. В белом корпусе может и есть дешевле, но нам удалось найти только за 822 руб. ..

Корпус из нержавеющей стали и пластика. Защита корпуса IP65. Литиевый аккумулятор 3.7 В / 2200 мАч. Светодиодов — 8 шт. Свет теплый белый или холодный белый на выбор. Два режима работы. Когда нет движения яркость 20 люмен. Когда мимо проходит человек 2000 люмен — 18 секунд. Цена: 587 руб. ..

Два варианта окраски корпуса (черный и белый). Уровень защиты: IP65. Несколько режимов работы. В одном из них светит тускло, а при срабатывании сенсора движения загорается на полную мощность. Способ крепления светильника позволяет легко снимать его со стены. Литий-ионный аккумулятор: 3.7 В / 1000 мАч. Светодиодов — 16 шт. Цена: 696 руб.

Светодиодный настенный уличный светильник на солнечной батарее с поворотным механизмом. Светодиодов: 18 шт. Степень защиты корпуса: IP65. Цена: 1 039 руб. ..

Светодиодный настенный уличный светильник на солнечной батарее. Светодиодов: 17 шт. Степень защиты корпуса: IP65. Цена: 317 — 1 265 руб. ..

46 светодиодов. Литий-ионный аккумулятор 3.7 В / 1700 мАч. Уровень защиты: IP65. Цвет корпуса черный или белый. Есть датчик движения. Цена: 1 272 руб. ..

Яркий светильник на 118 светодиодов. Защита корпуса: IP65. 3 режима работы. Датчик движения. Цена: 1 033 руб. ..

Настенный светильник на 14 светодиодов с поворотным механизмом. Яркость — 70 LM. Защита корпуса: IP65. Датчик движения. Цена: 1 742 руб. ..

Для участков стен расположенных в тени используются уличные настенные светильники позволяющие вынести солнечную батарею на солнце.

Уличный светодиодный светильник с вынесенной солнечной батареей. Яркость: 180LM. Датчик движения. Светодиодов — 56 шт. Цена: 1116 руб. ..

Уличный светодиодный светильник с вынесенной солнечной батареей. Корпус в белом или черном исполнении. Датчик движения. Яркость: 450 LM. Светодиодов — 22 шт. Цена: 828 руб. ..

Уличный светодиодный светильник с вынесенной солнечной батареей. Датчик движения. Яркость: 750 LM. Цена: 1900 руб. ..

Уличный светодиодный светильник с вынесенной солнечной батареей. Корпус в белом или черном исполнении. Датчик движения. Яркость: 1000 LM. Светодиодов — 188 шт. Цветовая температура: 6000 K. Цена: 2 704 руб.

Основные характеристики

Качество подобного устройства определяется применяемым кремнием. В недорогих светильниках используют его поликристаллическую или аморфную разновидности. Монокристаллический кремний может работать в любой сезон, он стоек к агрессивному воздействию. Если нет возможности приобрести монокристаллический элемент, лучше использовать мультикристаллические солнечные батареи.

Для придания долговечности изделиям их покрывают специальной пленкой.

Производители стали изобретать маркетинговые ходы для скрытия некоторых изъянов своей продукции. В частности, поликристаллические устройства стали называть уличными светодиодными фонарями, но срок их нормальной службы составит только один сезон.

Длительным сроком эксплуатации могут похвастаться брендированные устройства. Здесь достаточно мощный фотоэлемент, солнечный свет в него попадает в глубокие слои, что обеспечивает стабильную работу светильников в течение продолжительного времени. У китайских светильников толщина фотоэлемента сравнима с фольгой, поэтому срок службы его гораздо меньше.

На освещение оказывает влияние и структура стекла. При преобладании дней с пасмурной погодой лучше использовать текстурированное стекло, поскольку оно накапливает излучение, в то время как гладкая поверхность способствует его частичному отражению. Наиболее дорогое и долговечное покрытие — закаленное стекло.

Принципиальная схема простого для повторения светильника

Приведенная ниже принципиальная схема светильника, работающего от энергии солнечного света весьма проста, и многократно опробована многочисленными любителями, специализирующихся на изготовлении полезных устройств своими руками.

Принципиальная схема

Как она работает:

• В дневное время солнечная панель (S) преобразует энергию световых лучей в электрическую.
• Вырабатываемый ею ток через диод D1 заряжает аккумуляторную батарею (А).
• Положительный потенциал, приложенный к базе через резистор R1, «удерживает» транзистор Т1 в закрытом состоянии и светодиод D2 не горит.
• При значительном снижении освещенности солнечной панели транзистор открывается (из-за уменьшения положительного потенциала, приложенного к базе) и подключает светодиод D2 к аккумуляторной батарее. Светодиод начинает гореть.
• Диод D1 препятствует разряду аккумулятора через солнечную панель.
• С наступлением рассвета положительное напряжение, поступающее с «+» вывода солнечной панели на базу «закрывает» транзистор Т1 и светодиод D2 перестает гореть, а аккумуляторная батарея снова начинает заряжаться.

Топ-7 моделей

Все модели уличных светильников испытывались на территории России и часть пользователей оставила отзывы об электроприборах.

Novotech Solar черный

Настенный фонарь с солнечной панелью разработан для установки на горизонтальные или вертикальные поверхности. Форма – в виде прямоугольной панели, кронштейн для крепления присоединён к корпусу барашками для регулировки положения светильника.

Производственные характеристики:

• Novotech (Венгрия).
• Коллекция – Solar.
• Высота: 151 мм (15.1 см).
• Ширина: 115 мм (11.5 см).
• Длина: 163 мм (16.3 см).

Технические характеристики:

• Мощность лампового блока –  12.4 Вт.
• Мощность общая – 12,4 Вт.
• Цвет – чёрно-белые.
• Материал плафонов и арматуры – пластик.

Ever Brite Solar Motion

Чёрный пластиковый уличный светильник для дома и дачи. Есть  датчик движения, в корпусе проделаны отверстия для закрепления на стене.

Технические характеристики:

• Площадь освещения расчётная – 10 м².
• Степень пылевлагозащиты – IP55.
• Количество светодиодов – 4.

• Цвет плафона – черный
• Поток света – 120 лм.
• Напряжение – 12 В.

Минусы: из-за использования пластика модель нельзя долго оставлять на солнце – возможен выход из строя в связи с перегревом элементов питания.

LIKES 30 LED

Небольшой фонарь с датчиком движения и ёмким аккумулятором. Собранный в компактном корпусе он будет долго работать при установке возле дома или на участке.

Технические характеристики:

• Количество ламп – 30.
• Максимальная мощность ламп – 6 Вт.
• Материал плафона – пластик (ABS).
• Параметры АКБ – 3,7 В, 1200 мАч.

• Тип батареи – литий-ионная.
• Цвет – чёрный.
• Размеры корпуса:124 х 96 х 68 мм.

Плюсы: малый размер, можно переносить с собой. Вывешивание на горизонтальной поверхности занимает 5-10 минут. Ярко светит. Корпус защищён от попадания влаги.

Минусы: пластмассовый корпус сильно греется на солнце.

Oasis Light ST9079

Уличный светильник, корпус состоит из пластмассового плафона, металлической арматуры. Небольшие размеры и высокая мощность делают электроприбор универсальным.

Характеристики:

• Тип ламп – LED.
• Количество ламп – 1.
• Напряжение – 3.7 В.
• Поток света – 100 лм.

• Общая мощность – 13 Вт.
• Максимальная мощность лампы – 13 Вт.
• Тип защиты – IP44. Возможно дополнительное
  скрытое подключение проводки.

Плюсы: малые размеры, высокая яркость.

Минусы: хрупкий корпус.

Novotech Solar 358019

Мощный стационарный светильник для крепления на вертикальной плоскости. Крупный плафон, яркий источник освещения хорошо осветят пространство на садовом участке.

Характеристики:

• Материал – пластик.
• Тип источника освещения – LED.
• Степень защиты – IP54.
• Номинальное напряжение – 3,7 В.
• Ширина – 161 мм.
• Высота – 90 мм.
• Длина – 214 мм.

• Число ламп – 1.
• Мощность лампы – 12 Вт.
• Общая мощность – 12,1 Вт.
• Температура света – 6000K.
• Площадь освещения – 3 метра куб.
• Цвет основания – чёрный.

Плюсы: ярко светит, удобное крепление, чёткое срабатывание датчика движения.

Минусы: корпус из пластмассы может лопнуть на морозе.

SOLAR 33372

Оригинальный светильник в виде белой собаки, держащей старинный фонарь. Предназначен для установки на горизонтальной поверхности.

Характеристики:

• Тип ламп – LED.
• Количество плафонов – 1.
• Арматура – пластмасса.
• Материал плафона – пластик.
• Высота – 25 см.
• Длина – 15.5 см.

• Ширина – 23.5 см.
• Мощность – 0.06 Вт.
• Номинальное напряжение – 3,2 В.
• Тип цоколя – E27.
• Тип пылевлагозащиты – IP44.

Плюсы: оригинальное украшение для беседки или веранды.

Минусы: нет датчика движения.

Solar Cube/Box LED 93774

Светильник для улицы с современным дизайном, предназначен для встраивания в горизонтальную или вертикальную поверхности – грунт, стены. Хорошо подойдёт для формирования кругового освещения дома.

Характеристики:

• Количество ламп – 1.
• Арматура – металл.
• Тип плафона – стекло.
• Высота – 4.5 см.
• Длина – 10 см.
• Ширина – 10 см.
• Ширина врезного отверстия – 100 см.
• Вес – 0.335 кг.

• Мощность – 0.24 Вт.
• Напряжение – 1,5 В.
• Класс электробезопасности – III.
• Тип цоколя – LED.
• Тип пылевлагозащиты – IP67.
• Температура цветовая – 2700 K
• Световой поток – 3.6 лм.

Плюсы: срок службы (расчётный) – до 15000 часов, качество сборки. Выдерживает нагрузку до 500 кг.

Минусы: узкая сфера применения.

Популярные модели и марки светильников на солнечных батареях

С датчиком движения

Удобная опция для освещения объектов, где свет нужен в момент присутствия человека. Датчик движения позволяет включать свет, когда в зону действия сенсора попадает движущийся объект. Если функция становится ненужной, то в большинстве светильников ее можно отключить.

Из популярных моделей с датчиком движения можно назвать китайский фонарь Star Alliance YH0607A-PIR / Sanhoo 2LEDPIR и венгерский светильник Novotech Solar 357413.

Star Alliance YH0607A-PIR / Sanhoo 2LEDPIR

Star Alliance YH0607A-PIR / Sanhoo 2LEDPIR

Star Alliance предназначен для настенного крепления, крепеж универсальный. Лампа светит в двух режимах: фоновом и ярком (при появлении движущихся объектов). Фоновый режим можно отключать.

Мощность солнечной панели – 0,4 Вт, емкость аккумуляторов – 400-500 мА*ч, IP44. В зависимости от модели различается количество светодиодов и, соответственно, яркость (от 40 до 150 лм).

Novotech Solar 357413

Novotech Solar 357413

Наземный светильник с датчиком движения. 28 светодиодов обеспечивают освещение площади равной 5 м2. Мощность лампы составляет 2,5 Вт, цветовая температура 3000 К. IP54. Высота светильника – 600 мм. Изготовлен из металла и пластика.

Для дачи

Для красивой подсветки дачных дорожек и декорирования участка можно воспользоваться декоративными светодиодными светильниками «на ножке». Они устанавливаются сразу в грунт. При желании их легко переместить в другое место, а на зиму легко убрать на хранение. Почти все образцы оснащаются фотореле, некоторые датчиками движения. Например, упоминавшийся Novotech Solar 357413 хорошо подойдет для подсветки дорожек. Также пользуются популярностью Globo Lighting Solar 33839, 33271 и многие другие модели.

Globo Lighting Solar 33839

Globo Lighting Solar 33839

Оригинальный австрийский светильник со встроенным термометром. Корпус металлический, плафон – пластиковый. Световой поток лампы – 270 лм, площадь освещения 0,1 2, IP44. Стойка высотой 37,7 см. Заряда аккумулятора напряжением 3 В хватает на 8 часов непрерывной работы. У светильника есть два режима: ручной и автоматический (с фотореле). Цена около 2900 рублей.

Globo Lighting Solar 33271

Globo Lighting Solar 33271

Стильный внешний вид, стойка высотой 68 см. Металлический корпус, пластиковый плафон. Площадь освещения  0,1 м2, напряжение аккумулятора 1,2 В, мощность лампочки 0,05 Вт, IP44.

Для походов

Для туристов главное – удобство. Фонарь должен быть нетяжелым и негабаритным. Часто солнечная батарея дублируется встроенными аккумуляторами или возможностью заряда от сети 220 В. Хороший представитель кемпинговых фонарей — SX-6800T/GH-5800T. Он недорогой, оснащен 6 светодиодами. Цена около 400 рублей. Заряжается как от сети, так от солнечных батарей. Может подвешиваться или использоваться в руке.

SX-6800T/GH-5800T

С USB разъемом

Удобная опция для заряда гаджетов от светильника. Часто им освещаются кемпинговые фонари, как например, G-85. Он похож на модель SX-6800T/GH-5800T, но имеет usb-разъем для зарядки электронных устройств. К тому же светить может не только от солнечной батареи и сети 220 В, но и от обычных батареек. 6 светодиодов обеспечивают яркий световой поток. Емкости аккумулятора хватает на 5-9 часов работы. Имеет ручку для подвешивания. Высота регулируется.

G-85 в сложенном виде

Уличные фонари

Уличные светильники мощнее других типов. Они оснащены множеством светодиодов мощностью 0,06 Вт, поэтому светят ярко и на большую площадь. При выборе уличного фонаря стоит отметить мощность аккумулятора (чем мощнее, тем лучше), поверхность плафона (лучше выбирать рифленое стекло).

В качестве примера можно привести модели LC СВЕТЛЯЧОК 4,5 В и Novotech Solar 358020.

LC Светлячок 4.5Вт

Оснащен датчиком движения, фотореле. IP 54. Световой поток 520 лм. Цветовая температура 6000 К. Заряжается за 6-8 часов, полностью заряженный работает до 12 часов. Имеет разные варианты режимов работы. Цена около 1000 рублей.

Novotech Solar 358020

Настенный светильник, ip54. Мощность лампы 12,4 Вт. Световой поток 500 лм. Цветовая температура 6000 К. Напряжение аккумулятора 3,7 В. Пластиковый корпус.

Схема электронного блока управления фонаря на солнечных батареях

Принцип действия электронного блока предельно прост. Схема работает следующим образом. Пока солнечная батарея освещается солнцем, она вырабатывает ток, который через диод Шоттки осуществляет зарядку аккумулятора. Одновременно ток поступает на базу транзистора Т1 и открывает его.

Так как транзистор Т1 открыт, то на базе транзистора Т2 держится нулевой потенциал, и этот транзистор закрыт. Когда наступает темнота, солнечная батарея прекращает вырабатывать электричество, транзистор Т1 закрывается, на базу транзистора Т2 через резистор R2 поступает ток, открывающий его. Тем самым создается цепь питания светодиода. При этом диод Шоттки предотвращает разряд аккумулятора на солнечную батарею.

Принципиальная схема блока управления фонаря на солнечных батареях

Емкости и заряда аккумулятора достаточно для питания нескольких таких светодиодов, которые будут создавать нужный световой поток. Данная схема позволяет включить параллельно до трех-четырех светодиодов.

Что касается внешнего вида фонаря, то здесь все зависит от фантазии мастера и его вкуса. Форму можно придать любую, которая будет более всего гармонировать с окружающей средой. Это могут быть и просто фонарики для освещения дорожек, это могут быть гирлянды для деревьев, кустов, это могут быть декоративные светильники для беседок, для освещения фонтанов. Но все они будут служить долго и верно. Потому что сделаны они были своими руками.

Схема светильника на солнечной батарее: схемы и характеристики

Любое электронное и электротехническое устройство обладает определенными техническими характеристиками, которые зависят от компонентов, из которых они собраны.

В зависимости от используемых электронных частей, которые могут различаться по своим параметрам, при одинаковой электрической схеме устройства, в результате можно получить различные технические характеристики, определяющие возможность его использования.

Схема садового светильника

Конструктивно, садовый светильник, работающий на солнечной батарее, состоит из следующих частей:

1. Корпус – может быть различной конструкции, в зависимости от способа установки, материала, используемого при изготовлении и его предназначения.
2. Солнечная батарея – является источником питания электрического аппарата.
3. Источник света – электрическая лампа, как правило малой мощности (светодиод) и значительным световым потоком.
4. Устройства автоматики – датчики освещенности и движения, обеспечивают включение в темное время суток и при попадании движущегося объекта в зону охвата датчика, соответственно.
5. Аккумулятор (АКБ) – является накопителем электрической энергии, обеспечивающей работу источника света.
6. Электронный блок (контроллер) – отвечает за режим заряда аккумулятора и работу источника света.
7. Коммутационный аппарат – служит для отключения прибора, когда нет необходимости в его работе.

Схематически, садовый светильник, работающего на солнечной батарее, выглядит следующим образом:

На данном рисунке коммутационные устройства и средства автоматики не указаны. Принцип работы основан на преобразовании солнечной энергии в электрическую, которое происходит внутри фотоэлементов, являющихся основой солнечной батареи.

Все элементы – АКБ, контроллер и источники света, помещаются в общий корпус, солнечная панель может в него встраиваться или быть выносной, в соответствии с конструкцией конкретной модели.

Схема светодиодного светильника

Схема светильника, у которого в качестве источника света, используются светодиоды, аналогична выше приведенной, с той лишь разницей, что при наличии нескольких светодиодов в одном светильнике, появляется возможность создать режим работы устройства, когда в зависимости от заданных параметров, светят лишь часть светодиодов или все их количество.

Простейшая электронная схема подобного устройства, может выглядеть следующим образом:

Работа светодиодов осуществляется от аккумуляторов, которые заряжаются от солнечной батареи. Стабилизаторы, диоды и катушки индуктивности, обеспечивают требуемые параметры напряжения в цепях питания и зарядки. Светодиоды светятся одновременно, при достаточном заряде аккумуляторных батарей.

Схема китайского светильника

Среди товаров, в конструкции которых предусмотрено электроснабжение электрических компонентов от солнечной батареи, большая доля принадлежит продукции китайских производителей, это относятся и к солнечным светильникам.

Схема подобных устройств может быть различна, в зависимости от требований, предъявляемых к конкретной модели. Принципиальная схема и внешний вид одной из моделей таких устройств, а именно — Solar Garden Light, приведены ниже.

В данной схеме предусмотрена установка выключателя, который позволяет выключать источник света в дневное время и включать, по мере необходимости.

Данная модель, изготавливается в виде «светильника на ножке», что позволяет ее устанавливать в любом удобном для эксплуатации месте и переустанавливать, по мере необходимости.

Внешний вид плафона и материал из которого он изготовлен, а также материал «ножки», могут быть различны, что отражается на стоимости, но не на технических характеристиках устройства.

alter220.ru

Разновидности фонарей на солнечных батарейках

Что сегодня предлагают компании-производители?

Модели в виде столбов с фонарями наверху, которые втыкаются в землю заостренным нижним концом. Есть в этой категории светильники, которые надо обязательно закапывать и даже цементировать. Высота их варьируется от наземных, то есть, уложенных прямо на грунт, до 2,5-метровых столбиков.
Болларды.
Настенный вариант. Их можно крепить на любую поверхность, в качестве которой может выступать забор, стена дома или любой другой постройки на участке.
Встроенные. Эти модели используют для освещения лестниц. Хотя дизайнеры умудряются использовать их во многих местах, главное – включить фантазию.
Подводные. Из самого названия становится понятно, где эти светильники могут быть использованы

Обратите внимание, что их монтаж производится до заполнения водой чащи водоема.
Водонепроницаемые. Эти фонари в виде шаров, водных цветков (лилий) и других форм располагают прямо на воде

То есть, запускают в пруд, освещая гладь водоема. Светящиеся предметы все время находятся в движении после каждого дуновения ветерка.
Сегодня производители предлагают декоративные фонари в виде птиц, бабочек и так далее. Их обычно устанавливают в клумбы.
Гирлянды. Вроде бы ничего необычного в гирляндах нет. Это традиционный элемент дизайна. Но фишка и состоит в том, что этот вид освещения никуда не надо подключать, что создает удобства установки и создания форм и фигур. Ими украшают деревья и кустарники, устанавливают под свесами кровель, обрамляют лестницы и веранды.

Обратите внимание, в чем удобства использования данного вида уличных фонарей. Все дело в том, что любой садовый фонарь из вышеперечисленного списка можно установить там, где вам необходимо

То есть, хотите на улице, хотите внутри дома

Важно, чтобы батарея располагалась на солнце. Поэтому тщательно подбирайте место ее установки

И еще одно замечание. В настоящее время производители предлагают уличные фонари, работающие от солнечной батарейки, с цветными светодиодными лампами. Скажем прямо, каждый день их использовать нет смыла. А вот в праздник это незаменимый атрибут хорошего настроения.

Кстати, если дополнить конструкцию светильников, работающих на солнечных батареях, датчиком движения, то энергии их аккумуляторов может хватить не на один день. Так что экономичным людям над этим стоит подумать.

В чем отличия моделей уличных фонарей

В первую очередь потребители обращают свое внимание на внешние атрибуты. Современные садовые фонари могут изготавливаться из металла, дерева или пластика

Металлические светильники обычно покрываются порошковой краской, что позволяет их эксплуатировать под открытым небом несколько лет. И при этом свой первоначальный внешний вид они не утрачивают.

Деревянные уличные светильники обрабатываются антисептиками и составами, которые отпугивают грызунов и не дают древесине растрескаться. Ну а пластик ничем не обрабатывают, потому что он сам не боится природных нагрузок.

А вот плафоны светильников могут быть изготовлены из стекла разной структуры;

• Закаленное, которое считается самым надежным.
• Гладкое прозрачное. У него самая высокая пропускная способность.
• Рефлекторное.

Что касается типов аккумуляторов солнечных батарей, то их всего два:

1. Никель-металлогидридный – дорогой, но с большим сроком службы.
2. Никель-кадмиевый.

Принцип работы солнечной батареи

По типу светочувствительного элемента разделение такое:

• Поликристаллический.
• Мультикристаллический.
• Монокристаллический.

Первый – самый дешевый. Уже через год эксплуатации их зарядки хватает от силы на четыре часа. Вторые, если правильно эксплуатировать уличные фонари, прослужат несколько лет. Третьи – самый дорогой вариант, но работает очень долго. Элемент покрывается специальной оксидной пленкой, что не позволяет свету рассеиваться.

Как устроен типичный светодиодный светильник

Конечно, все они выглядят по-разному.

В коробке находится сам светильник в сборе, отдельно две «ноги» — короткая и длинная. Еще есть пластиковый черный наконечник, который втыкается в землю, и инструкция.

Наличие двух «ножек» очень удобно. Ведь кому-то захочется «посадить» светильник прямо на поверхность почвы. Тогда подойдет короткая трубка. Кому-то захочется приподнять лампу над поверхностью. Тогда используется длинная. Во всяком случае, не придется сразу что-то отпиливать или искать подходящий удлинитель. Такая забота о потребителе всегда приятна.

Сам шар не стеклянный, а пластмассовый. Это облегчает конструкцию и делает ее более безопасной. Правда, стекло в отличие от пластика не царапается, но тогда изделие стоило бы дороже.

Преимущества садового светильника на солнечной батарее

Все солнечные светильники объединяют в три групп: дизайн, качество и поверхность стекла. Каждый солнечный светильник отличается дизайном и конструкцией. Это могут быть болларды, светильники, которые встраивают в ступеньки, приборы для освещения водоемов, декоративные устройства и светильники, используемые для подсветки деревьев.

Поверхность стекла светильника может быть гладкой, структурированной и закаленной. Гладкое стекло способствует отражению большого количества прямого света. Структурированное стекло отличается рассеянным излучением. Закаленное стекло считается самым надежным и качественным.

Преимущества светильников:

• Идеально освещают труднодоступные места.
• Грамотно распределяют энергетические ресурсы, что способствует их экономии.
• Светильники могут беспрерывно работать от до 12 часов.

Стоит заметить, что эффективность некоторых светильников значительно снижается в пасмурные и дождливые дни. Светильники отличаются декоративной способностью: с их помощью участок можно украсить красиво и со вкусом. Оригинальные решения можно найти в интернете на сайтах, посвященных ландшафтному дизайну.
