Технология утепления крыши: схема и порядок теплоизоляции мансарды, и узлов кровли

Способы напыления пенополиуретана: пошаговая инструкция

Монтаж теплоизоляции кровельной конструкции может осуществляться двумя способами: напылением или заливкой.

Технология напыления выполняется следующим образом:

Пенополиуретан в жидком виде заливают в специальное оборудование; Наносится первый слой утеплителя с плотной герметизацией пустот и щелей. Работа выполняется от нижней части к верхней

Особое внимание при напылении следует уделять стыкам и углам кровельной конструкции; Нанесение следующего слоя ППУ. Это позволит улучшить тепло- и шумоизоляционные характеристики кровли. Для качественного утепления рекомендуемый слой должен составлять  5-8 см

Для качественного утепления рекомендуемый слой должен составлять  5-8 см.

Дождавшись полного застывания материала, следует срезать выступающие части утеплителя; На заключительном этапе выполняется отделка. Для дополнительной защиты рекомендуется нанести штукатурку или краску.

Во время проведения монтажных работ по теплоизоляциии крыши необходимо соблюдать технику безопасности. Все работы должны выполняться в защитном костюме с маской.

Метод напыления отличается от заливки тем, что пенополиуретан наносится на поверхность в вспененном состоянии с использованием специального оборудования под высоким давлением.

Важно знать  основные особенности технологии напыления и соблюдать инструкцию, чтобы исключить возможные погрешности во время термоизоляции крыши

Утепление крыши методом заливки

Таким способом заполняются свободные полости по ногами конструкции. Жидкий утеплитель заливают скаты с помощью насосного оборудования. Теплоизоляцию крыши пенополиуретаном выполняют в несколько слоев. Сначала наносится тонкий первый слой, затем последующие

При этом важно  соблюдать  перерывы для высыхания. Такой метод утепления крыши имеет некоторые достоинства, а именно: быстрота выполнения, простота, легкое регулирование толщины теплоизоляционного слоя. Процесс заливки материала

Процесс заливки материала

Монтаж кровли пенополиуретаном следует выполнять при положительной температуре не более 15 градусов и в сухую погоду.

Технологию заливки ППУ обычно используют при реставрации старой кровельной конструкции, если нужно обработать рельеф любой сложности, а также если имеются арки, выступы, колонны и т. д.

Технология монтажа мягкой кровли жидкой резиной

Важно не только внутри, но и нанести полиуретановый гидроизоляционный материал снаружи, чтобы защитить конструкцию от различных негативных атмосферных воздействий. Для этого используется жидкая резина на основе полиуретана.

Нанесение жидкой резины может осуществляться вручную или с мощью специального устройства

Нанесение жидкой резины может осуществляться вручную или с мощью специального устройства.

Ручное нанесение жидкой резины

Перед нанесением жидкой резины поверхность следует очистить от мусора и пыли. При этом следует  помнить, что монтаж гидроизоляции следует производить в сухую погоду.

Основные этапы монтажа мягкой кровли  жидкой резиной:

1. Прогрунтовать поверхность. Наносить праймер на крышу следует тщательно, не оставляя пропуски. В особенности это касается стыков и углов;
2. Нанесение материала. Чтобы равномерно нанести жидкую резину, необходимо соблюдать прямой угол между поверхностью и распылителем;
3. Нанесение следующего слоя. Количество слоев зависит от климатических особенностей местности. Обычно достаточно 2-3 слоя.

Особенностью технологии напыления является нанесение последующих слоев только после окончательного высыхания первого.

Во время работы можно привлечь другого человека для помощи

Напыляемая кровля позволяет не только защитить поверхность от влаги, но и  от других негативных природных явлений. Выполнение работ лучше доверить квалифицированному мастеру, но можно самостоятельно произвести работы четко следуя инструкции.

Процессы внутри

Для того чтобы правильно утеплить частный дом и сделать крышу полноценным защитным механизмом как для основного помещения, так и для чердака, нужно уметь правильно выбирать материал для утепления. Обычно подбор происходит исходя из физических процессов, протекающих внутри, под крышей.

К наиболее важным относятся несколько.

• Теплообмен, который возникает вследствие разных температур в доме и за его пределами. Если крыша не утеплена, то часть тепла уходит через крышу, а утеплитель препятствует этому процессу и сохраняет оптимальные показатели температуры в помещении.
• Влагообмен, который возникает от самого человека, его дыхания, испарений от температуры тела до процессов приготовления пищи, когда пары поднимаются к потолку, неся на себе частички влаги, которые выводятся через кровлю. Если крыша утеплена, уровень влажности остается оптимальным, а ненужные запахи можно убрать при помощи вентиляции.

При утеплении крыши можно уберечься от перепадов температур внутри помещения, потому как утеплитель имеет свою собственную температуру, которая зачастую немного выше той, что на улице, и не дает теплу здания выйти наружу, что избавит от необходимости дополнительного отопления, которое требует резервных финансовых средств.

Изоляционный слой помогает избежать конденсата, который образовывается при контакте горячего и холодного воздуха, потому укладка его вместе с утеплителем поможет сохранить его внешний вид и работоспособность. Правильно выполненные работы увеличивают срок эксплуатации постройки почти в два раза и минимизируют необходимость проведения ремонтных работ каждый год.

Утепление плоской крыши своими руками

Наружное утепление плоской кровли включает в себя устройство паро-барьерного слоя, укладку теплоизоляции, гидроизоляции, а затем рулонного покрытия. Завершающий слой – укладка насыпного материала.

Прежде чем приступить к работе, надо очистить поверхность кровли от мусора, пыли, и выровнять ее. Затем уложить пароизоляцию, как описано выше. После этого приклеить утеплительные плиты при помощи холодной мастики либо специального клея. Укладку плит производят с полуперекрытием шва, что позволяет обеспечить однородность покрытия. Допустимо уложить несколько слоев плит вразбежку и проклеить их скотчем. Подобный способ укладки позволит предупредить возникновение мостиков холода.

Далее укладывают гидроизоляцию. Нередко применяют огневой способ клейки гидроизоляционного ковра: на плиты укладывают цементно-песчаную стяжку слоем не менее 3 см. После ее укладки надо подождать, когда бетон наберет необходимую прочность, затем зачистить поверхность от наплывов и грязи. Гидроизоляционный слой приклеивают при помощи кратковременного воздействия огня. Способ клейки очень подробно описан на упаковке материала. В результате воздействия огня утеплитель не теряет своих свойств. После этого укладывают рулонное покрытие крыши и насыпают керамзит либо другой подобный материал.

Устройство и монтаж теплой кровли

Работы по обустройству теплой кровли, как и в случае с холодной, также начинается с укладки гидроизоляции

При этом важно помнить, что простую пленку использовать уже нельзя, поскольку прямо под ней будет расположен утеплитель, который должен «дышать», отдавая лишнюю влагу в атмосферу. В противном случает теплоизоляция может отсыреть и будет плохо выполнять свою функцию

Чтобы утеплитель испарял лишнюю влагу, гидроизоляционный слой должен быть паропроницаем

Поэтому вместо пленок используют гидроветрозащитные мембраны, например, ISOVER Ветранет (АМ). Не позволяя воде протечь вниз и намочить утеплитель и стропила, она пропускает снизу вверх водяные пары. Еще одно преимущество Ветранет (АМ) состоит в том, что она может выполнять роль временного укрытия, защищая конструкцию от дождя и позволяя отложить монтаж кровельного покрытия на срок до двух месяцев

Чтобы утеплитель испарял лишнюю влагу, гидроизоляционный слой должен быть паропроницаем. Поэтому вместо пленок используют гидроветрозащитные мембраны, например, ISOVER Ветранет (АМ). Не позволяя воде протечь вниз и намочить утеплитель и стропила, она пропускает снизу вверх водяные пары. Еще одно преимущество Ветранет (АМ) состоит в том, что она может выполнять роль временного укрытия, защищая конструкцию от дождя и позволяя отложить монтаж кровельного покрытия на срок до двух месяцев.

Устройство кровельного пирога крыши частного дома

Некоторые домовладельцы стараются сэкономить и вместо мембраны используют дешевые пленки с микроперфорацией, которые, по заявлениям их производителей также совмещают гидроизоляционные свойства с паропроницаемостью. Однако, не всем известно, что это справедливо соблюдается только до тех пор, пока пленка на весу. Как только она соприкасается снизу с каким-либо основанием – в этом месте тут же возникает протечка. А в теплой кровле гидроизоляция лежит на слое утеплителя.

Важно! В отличие от холодной кровли, в теплой вентзазор между кровельным покрытием и гидроизоляцией должен быть достаточен для того, чтобы вся лишняя влага эффективно испарялась, уносимая восходящими от карниза к коньку потоками воздуха. Высота бруса для контробрешетки выбирается в соответствии с нормативом

Высота бруса для контробрешетки выбирается в соответствии с нормативом

Расчет контр-бруса для вентиляционного зазора

• При стандартной величине уклона ската (25-40º) высота контр-бруса должна быть не менее 50 мм, для крутых скатов (более 45º) – не менее 40 мм. Чем более пологий скат, тем хуже тяга под кровлей, поэтому при уклонах в 5-25º нужен контрбрус высотой не менее 60 мм, а при уклоне менее 5º – 100 мм.
• Имеет значение и длина ската. Все приведенные значения справедливы для скатов длиной до 10 м. Если же она больше, то нужно увеличить высоту вентзазора на 10 % или дополнительно устанавливать аэрационные патрубки. Более подробно с методикой расчета можно ознакомиться в СП 17.13330.2011 «Кровли».

Вентзазор не должен прерываться, чтобы восходящие от карниза к коньку потоки воздуха не встречали препятствий, а скатывающаяся по мембране вода нигде не скапливалась. Поэтому поперек между брусьями контробрешетки нельзя набивать никаких перекладин.

Как крепить утеплитель на мансарде

Главное при этом не перепутать ее стороны. Наружу она стелется влагонепроницаемым слоем. Укладка производится от карниза вверх, полотна при этом ложатся внахлест на 10-15 см и все стыки необходимо будет проклеить строительным скотчем. Для крепления пленки к стропилам удобней всего воспользоваться строительным степлером либо придется поработать молотком. Главное чтоб гвоздики были оцинкованными.

Не рекомендуется гидроизоляционную пленку натягивать на стропилах. С понижением температур она начнет немного сжиматься и просто повредится в местах крепежей, а также могут разойтись полотна с образованием просветов.

Далее поверх супердиффузионной мембраны набивается обрешетка. Для нее потребуются деревянные рейки в 2,5-5 см, в зависимости от планируемого пространства под вентиляцию и типа кровельного материала. В качестве крепежей вполне подойдут оцинкованные саморезы. В завершении сверху на обрешетку производится монтаж кровельного покрытия.

Если утепление выполняется на чердаке с уже уложенной кровлей и если гидроизоляцию во время ее монтажа пропустили, то надо будет снять кровельный материал и укладывать пленку. Иначе подкровельный утеплитель намокнет и растеряет все свои теплоизоляционные свойства.

Если мембраны укладывать изнутри и оборачивать ими стропила, то они начнут попросту гнить от переизбытка влаги.

Рассмотренная технология предполагает использование листовых кровельных материалов (шифера, металлочерепицы, профнастила). Для утепления мягкой кровли по стропилам понадобится поверх обрешетки прибить влагостойкую фанеру, и к ней уже крепить финишное покрытие.

Утепление плоской крыши

Схема утепления плоской крыши.

Плоская крыша тоже является достаточно распространенным явлением в современном обществе. О том, как ее нужно утеплять, стоит поговорить более подробно. В некоторых случаях плоская крыша обустраивается жильцами в отдельное помещение. Некоторые устраивают на ней террасу или сад. Следует поговорить об особенностях утепления именно такой кровли.

Для начала необходимо заняться обустройством цементной стяжки. Затем укладывается гидроизоляция. В основном в качестве гидроизоляции может применяться обычная полиэтиленовая пленка.

Сверху на этот слой необходимо уложить пенополистирол. Именно этот материал в данной ситуации является оптимальным вариантом. Все это накрывается стеклохолстом, а затем засыпается гравием. Затем можно обустраивать на поверхности практически любое известное основание.

Именно таким способом производится утепление плоской крыши, которая будет затем эксплуатироваться.

Таким образом, существует огромное количество самых разных методов утепления кровли. Все зависит от множества факторов. Не последнюю роль играет назначение крыши и ее вид. Для одного варианта отлично подойдут натуральные утеплители, а для другого не обойтись без синтетических. Однако процесс монтажа почти одинаков, поэтому рассматривать все виды кровель не имеет смысла.

В любом случае утепление крыши – это достаточно сложный и трудоемкий процесс, который отнимает очень много времени и сил. Если человек решил утеплить крышу своими руками, то ему стоит следовать инструкциям, которые были приведены выше. Тогда утепление кровли пройдет максимально эффективно.

Выбор идеальной теплоизоляции

При выборе материала стоит обратить внимание на следующие характеристики:

• Срок службы. Чем больше — тем лучше.
• Стабильность формы. Необходимо, чтобы материал не съезжал и не деформировался в течение службы.
• Удельный вес. Утеплитель не должен весить слишком много или слишком мало.
• Морозоустойчивость. Ведь основное назначение утеплителя — защищать от морозов, значит эти морозы он должен переносить спокойно.
• Звукоизоляция. Помимо прочего, материал должен не пропускать звук от слишком «шумной» кровли.
• Экологичность. Утеплитель не должен быть токсичным и безопасным для вас и окружающей среды.

Крайне важное значение имеет толщина утеплителя. С ней никак нельзя просчитаться

О том, как правильно рассчитать толщину, читайте ниже.

Основные виды утеплителей

УРСА (URSA) – это один из современных утеплительных материалов, который всецело соответствует требованиям.

Его основой является шпательное волокно, обрабатываемое по фирменной технологии компании URSASpannfilz.

Утеплитель обладает настолько высоким уровнем геометрической стойкости, что за весь срок эксплуатации не требуется его обновления или ремонта.

URSA выпускается в виде матов размером 1200 х 4200 мм, толщина которых составляет 150 мм. Материал скатан в плотные рулоны и запечатан в пленку.

Перед использованием рулоны вскрывают и дают им расправиться. Для достижения нормальных размеров и восстановления толщины требуется всего несколько минут.

После мат необходимо нарезать. Если шаг между стропилами составляет 60 см (стандартный размер), мат следует разрезать вдоль на две части.

После этого плиты размещают между стропилами (при этом их необходимо немного сжимать). Благодаря высокой степени упругости материала маты держатся на месте самостоятельно, и нет необходимости в дополнительном креплении

Монтаж этого утеплителя настолько прост, что его может осуществить даже один человек. УРСА подходит также для ломаных двускатных кровель.

Стекловата – материал используется очень давно и до сих пор не потерял своей популярности.

Однако следует отметить, что этот утеплитель имеет рад серьезных недостатков, вследствие которых многие строители не рекомендуют его использовать для теплоизоляции двускатной кровли:

• стекловата прекрасно впитывает влагу и за короткое время теряет свои качественные характеристики;
• она с легкостью поддается деформации и теряет геометрическую форму, вследствие чего при ее применении необходимо значительное усложнение кровельного пирога для предотвращения сползания;
• материал не соответствует требованиям экологической безопасности.

Минеральная вата – очень популярный материал для утепления. Его получают в результате особой обработки пород базальта.

Их подвергают воздействию чрезвычайно высоких температур, после чего полученную массу прессуют и придают форму тугих плит. В результате описанных действий происходит хаотичное переплетение волокон в очень плотную микросеть. Благодаря такой структуре плиты не деформируются, не впитывают воду и влагу, обладают устойчивостью к температурным колебаниям и воздействию неблагоприятных факторов внешней среды,

Кроме того, минеральная вата не выделяет токсических веществ и не горит.

Шпательные утеплители – этот материал негигроскопичен и прост в монтаже. Бывает нескольких видов, которые отличаются друг от друга степенью плотности. Поэтому его можно использовать для внутреннего утепления и внешней термоизоляции.

Для максимального сохранения тепла используют материал с высокой плотностью волокон. Он прекрасно подходит для двускатной кровли. Благодаря своему весу утеплитель плотно прилегает к скатам, что помогает предотвратить оползание. Материал на основе шпательных волокон соответствует требованиям экологичности.

Как утеплить крышу дома, чтобы не было конденсата

Важен не только этап укладки утеплителя, но и подготовительные мероприятия, так как от них во многом зависит качество теплоизоляции. В первую очередь убедитесь, что под кровельным материалом есть вентиляционный зазор. Это обеспечит испарение излишков влаги и исключит ее скопление в период перепадов температур и влажности. Что касается процесса, соблюдайте такие рекомендации:

Проверьте состояние стропил и деревянной обрешетки. Если есть сырые участки, их следует обязательно высушить. Для этого откройте дверцу на чердаке и окно, чтобы устроить сквозняк. Лучше делайте это в теплый период, когда на чердаке высокая температура и древесина сохнет быстро.
Обработайте все деревянные элементы антисептиком. Он не только защитит от вредителей и грибка, но и повысит стойкость к возгоранию. Лучше всего наносите средство кистью, хорошо пропитывая поверхность и не пропуская ни одного участка. Повторите 2-3 раза. Каждый последующий слой наносите после высыхания предыдущего.

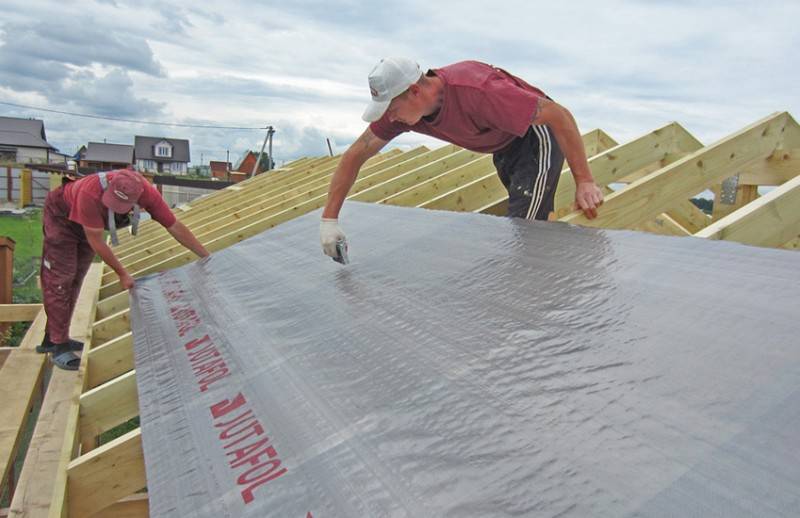

Закрепите гидроизоляционную паропроницаемую пленку. Ее нужно аккуратно прижимать к поверхности и фиксировать строительным степлером

Важно не перепутать стороны. На материале всегда есть указание, как размещать пленку

Соблюдайте рекомендованные производителем напуски на стыках: обычно они составляют от 10 до 20 см.
Для утепления используйте минеральную вату средней плотности. Нарезайте ее на куски по ширине на 2-3 см больше, чем расстояние между стропилами, чтобы плотно заполнить все полости. Лучше всего укладывать два слоя по 5 см. Это оптимальный вариант для средней полосы. Не оставляйте щелей и пустот.
Поверх минваты натяните шнур или прибейте небольшие рейки, чтобы исключить смещение плит со временем.
Закрепите пароизоляционный мембранный материал, который защитит утеплитель от влаги, но при этом будет выпускать испарения изнутри. Просто прижимайте к поверхности и фиксируйте степлером, не забывая оставлять напуски на стыках и проверять, правильной ли стороной крепится пленка.

Работу лучше всего проводить в теплый период года, когда на чердаке высокая температура и излишки влаги быстро испаряются. Если при осмотре вы обнаружили деревянные элементы, которые поражены грибком или начали гнить, замените их, чтобы не возникло проблем впоследствии. Выбирайте качественный утеплитель от проверенного производителя: дешевая минвата обычно имеет низкие эксплуатационные показатели.

Распространенные ошибки и методы их исправления

случается так, что после проведения такой объемной и финансово затратной работы, стены начинают течь

На стенах развивается грибок, а влажность свыше 70 % не позволяет проживать в нем.

Это происходит в результате ошибок, допущенных исполнителями. Зачастую они допускаются еще на стадии расчетов, если неправильно подобна утеплитель и выбран защитный «пирог», то «точка росы» может оказаться в толще теплоизоляционного материала или вообще на внутренней стене помещения.

Кроме того к этим последствиям приводит отсутствие или слабая, неэффективная воздушная циркуляция в мансардном пространстве и по притоку, и по оттоку воздушных масс из-за недостаточного сечения вентзазоров или отсутствии дефлекторов в верхней точке кровли.

Ошибки, которые встречаются при утеплении мансардного помещения:

1. Малая толщина теплоизолятора.
2. Некачественный стройматериал.
3. Неплотная изоляция пленочных стыков.
4. Неправильно установлена пароизоляционная мембрана. При фольгированном материале, фольга должна быть направлена в сторону комнаты, при применении обычных пленочных мембран, гладкая сторона размещается на теплоизоляторе, шершавая с направлением в комнату.
5. При установке утеплитель был смят или между плитами имеются щели.
6. Не выполнена подшивка карнизных свесов, поэтому влага свободно проникает в толщу теплоизолятора.
7. Отсутствуют воздушные каналы или их сечение недостаточно для отвода паров.

Как выполнить утепление крыши при помощи пенополиуретана своими руками?

Утепление при помощи пенополиуретана является одним из самых популярных и эффективных. Технология выполнения работ по утеплению довольно проста, но несмотря на это имеет множество нюансов и должна соблюдаться полностью.

Для напыления ППУ используются специальные комплекты, имеющиеся в розничной продаже. Такой комплект состоит из двух емкостей, в которых находятся исходные реактивы для смеси. Процесс их перемешивания происходит непосредственно в рабочей головке механизма во время самого процесса распыления.

Перед напылением поверхность необходимо подготовить. Эта операция довольно проста и не требует специальных умений. Необходимо очистить утепляемое покрытие от мусора, старой краски и пыли, тщательно его высушить. При использовании пенополиуретана в качестве утеплителя нет нужды в применении гидроизоляционных мембран, пленок. Поверхность материала сама по себе является отличным изолятором, не накапливает в себе влагу, теряя утепляющие свойства, и не реагирует на водяной пар.

Проводить работы по утеплению кровельного перекрытия следует изнутри дома. Напыление полиуретаном производится в промежутки между деревянными стропами. В процессе химической реакции материал расширяется, покрывая  поверхность утепляемого покрытия, закрывая все полости и создавая герметичный слой. Благодаря пузырькам газа, появляющимся во время реакции, материал получает отличные утепляющие свойства.

Существует 2 способа для теплоизоляции кровельного перекрытия пенополиуретаном:

Напыление ППУ

Для выполнения работ по теплоизоляции кровли таким способом нельзя обойтись без специального распыляющего оборудования. Жидкий ППУ выливают в приемную емкость и затем распыляют по утепляемой поверхности. Существует 2 типа распыляющих установок: установки высокого и низкого давления. В установках высокого давления пенополиуренат подается под давлением, а с низким – при помощи сжатого воздуха. Первый слой пенополиуретана при таком нанесении имеет плотность от 30 до 60 кг на кубический метр. Если необходимо нанести второй слой, то его плотность составит уже около 150 кг на кубический метр.

Заливка ППУ

Использовать такой метод можно при основании любой формы. Часто этот метод применяется при утеплении поверхности со сложной структурой: множественные выступы, колонны и другие элементы, на которые сложно напылить пенополиуретан. Удобство состоит в том, что, заливая ППУ, легко можно контролировать толщину утепляющего слоя.

Пенополиуретан, независимо от способа его нанесения, после застывания приобретает не только высокие теплоизоляционные и гидроизоляционные свойства, но и звукоизолирующие характеристики. Чаще всего частными застройщиками применяется метод напыления. Такой процесс является довольно простым даже для непрофессионального строителя, выполнить его можно своими руками. Для этого не нужно иметь дорогостоящее профессиональное оборудование. Достаточно будет приобрести в магазине одноразовый комплект распылителя, с которым разберется даже новичок в этом деле.

Комплект для напыления ППУ

Состав комплекта:

• Баллоны с веществами (изоцианатом и полиэфиром), находящиеся под давлением.
• Шланги для соединения.
• Пистолет для напыления.
• Сменные насадки для пистолета.
• Смазочный материал

Во время выполнения работ по теплоизоляции необходимо придерживаться правил безопасности, которые защитят здоровье вам и жильцам вашего дома:

• Рабочий процесс должен проходить в специальном защитном костюме и очках
• Необходимо использовать респиратор.
• Применение перчаток для защиты рук также необходимо.

После застывания материала на утепляемой поверхности необходимо только выполнить ее внешнюю декоративную отделку. Можно использовать такие листовые материалы, как фанера, ДСП или подобные.
