Технические характеристики
Обе модели относятся к группе поверхностных центробежных агрегатов, т. е. качают воду без погружения в нее. Их устанавливают около источника, а в воду опускают только всасывающие шланги или трубы.
Особенности устройства в «Агидель-М»
Модель насоса с маркировкой «М» отличается малыми габаритами (всего 6 кг) и экономным потреблением энергии (370 Вт). Предназначена для перекачки холодной воды, температура которой не превышает 40 градусов. Способна всасывать воду с глубины до 7 метров, причем длительное время, потому что снабжена специальной защитой от перегрева. Если доукомплектовать эжектором, то можно использовать и в колодцах, с глубиной до 15 метров.
Аппарат предназначен для перекачки только чистой воды из колодцев, скважин, искусственных водоемов, бассейнов. При заборе воды из бассейна или водоема надо следить, чтобы от приемного клапана до дна источника было более 0,35 м. Максимальный напор – 20 метров.
Анализ устройства насоса «Агидель-10»

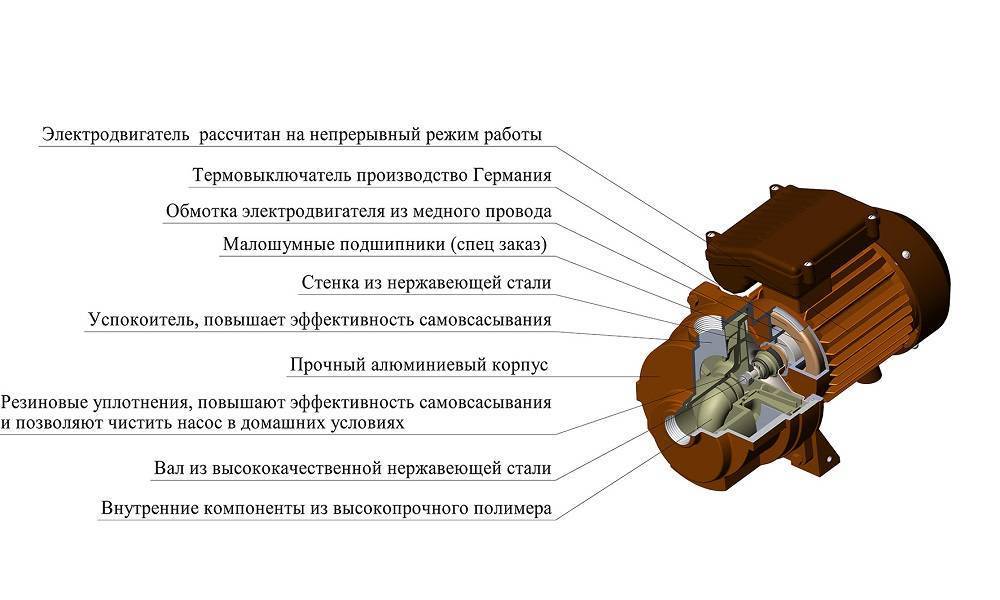

В отличие от предыдущей модели, устройство оборудования с маркировкой «10» более мощное. Этот агрегат потребляет свыше 500 Вт энергии, но при этом обеспечивает больший напор воды (в 30 м). Весит 9 кг. Является самовсасывающим насосом, не требующим при запуске системы заливки водой. Рекомендован для проведения водоснабжения в дом, потому что за счет большей мощности подает воду с нормальным напором в несколько точек одновременно, к примеру, в ванную и кухню.
Правильный выбор
Если предлагается купить именно насос данной фирм, то при выборе его необходимо быть осторожным и в первую очередь посмотреть на его внешние характеристики
Так как в последнее время участились случаи подделки данного товара (как из Китая, так и из соседних государств), обращается внимание на то, что цвета корпуса и колпака насоса всегда остаются одними и теми же. Они не меняются и на крыльчатке под колпаком
Соответственно, если вдруг вы увидели похожую упаковку и вам кажется, что это тот же самый насос, но цвет его несколько другой (не яркий коричневый на корпусе и не темный на колпаке), значит перед вами подделка и лучше всего воздержаться от его приобретения
Важным замечанием является то, что все соединения в данном устройстве осуществляются с помощью винтов со шлицевыми головками. Говоря о процессе производства, выполнить это достаточно сложно, поэтому в подделках можно заметить, что соединения выполняются обыкновенными шестигранными болтами
Соответственно, если вдруг вы увидели похожую упаковку и вам кажется, что это тот же самый насос, но цвет его несколько другой (не яркий коричневый на корпусе и не темный на колпаке), значит перед вами подделка и лучше всего воздержаться от его приобретения. Важным замечанием является то, что все соединения в данном устройстве осуществляются с помощью винтов со шлицевыми головками. Говоря о процессе производства, выполнить это достаточно сложно, поэтому в подделках можно заметить, что соединения выполняются обыкновенными шестигранными болтами.
Заключительным важным отличием от аналогов и от подделок является то, что роторный вал насоса создается из нержавеющей стали. Это и позволяет использовать устройство максимально долго, так как никакая коррозия ему не страшна. Во всех остальных аналогах используется обычная 45 сталь, которая спустя короткий промежуток времени начнет ржаветь, соответственно,все болты тоже проржавеют, и вы не сможете разобрать устройство, чтобы осуществить ремонт, даже если используется правильная схема подключения устройства агидель 10.
Все эти факторы указывают на то, что стоимость насоса является достаточно высокой.
Если вы видите на прилавке магазина насос за существенно низшую цену, значит это некачественный товар.
Глубина подъема воды данного насоса — до 8 м. В то время, когда насос не используется, рекомендуется убирать его в сухое теплое место. Конечно же, можно оставить и в прохладном помещении, но это сократит срок его службы. При соблюдении всех рекомендаций производителя на следующий сезон (весной) вы сможете снова пользоваться насосом агидель 10 в полной мере, как-будто вы приобрели его совсем недавно. Если вдруг в двигатель попадет вода, может случиться возгорание двигателя, в результате осуществление подключения станет невозможным и придется менять насос.
Если вы являетесь садоводом-любителем или профессиональным огородником, необходимо качественно и тщательно подбирать насос. Если вы решите сэкономить и заплатите цену немного ниже, чем та, что была указано ранее, вам могут продать подделку. В результате вам придется покупать новое оборудование, например, подшипники.
Сравнение с агрегатами российского производства
Если же говорить об отечественных моделях, то по мнению садоводов на рынке сегодня существуют насосы как превосходящие устройства «Агидель» по надежности и производительности, так и уступающие им. К примеру, многие владельцы загородных участков используют для полива и подачи воды в дом устройства «Вихрь». Отзывы потребителей эти агрегаты заслужили относительно неплохие. Однако они, по мнению многих садоводов, моделям «Агидель» сильно уступают по качеству сборки.
Также на отечественном рынке часто можно встретить насосы «Джамбо», поставляемые российской компанией «Джилекс». Эти модели достаточно производительны и служат долго. Однако при перекачке воды они, к сожалению, могут перегреваться и отключаться.
В отношении нетребовательности к показателям напряжения в сети «Агидель» уступают только отечественным моделям «Кама». В этом плане о последних потребители отзываются лучше. Если насос «Агидель» не качает, возможно, это связано именно со слишком уж слабым напряжением. Для участков с проблемной электросетью лучше все же покупать агрегат «Кама».
В отношении надежности сборки и производительности об Агидель» имеются практически такие же хорошие отзывы, как и о популярных сегодня агрегатах «Водомет». Единственное, последние превосходят первые в отношении разнообразия ассортимента. На рынке сегодня имеются не только поверхностные, но и глубинные модели «Водомет». Так, подобрать насос «Агидель» для глубокой скважины, к примеру, не получится. Производитель же агрегатов «Водомет» выпускает в том числе и погружные модели, предназначенные для установки в довольно-таки длинные шахты.
Видео по монтажу и запуску насоса Агидель
Многие владельцы умудряются прятать насосы внутри колодцев, сооружая плотик из материала не подверженного коррозии. Такой скважинный способ установки позволяет использовать короткий всасывающий шланг и избавляет от необходимости постоянно контролировать уровень воды. Но при этом придется увеличить длину электрического шнура. Поскольку на насосе имеется шнур длиной 1, 5 метра, то лучше установить провод достаточной длины, и проложить его так, чтобы исключить случайные повреждения.
Перед началом монтажных работ внимательно ознакомьтесь и инструкцией, чтобы учесть все требования и рекомендации для обеспечения долгой и надежной работы агрегата.
Подготовка к запуску
Модель 10 не требует предварительной заливки системы. Она имеет достаточную мщность, чтобы создать разряжение в подводящей трубе. При первом включении вода не будет подниматься по трубе сразу. Ведь Агидель 10 – это самовсасывающий насос и поэтому следует подождать 3-5 минут для того, чтобы система заполнилась, и появился водяной напор.
Модель Агидель М требует предварительной заливки водой перед пуском. Это нужно обязательно помнить. В противном случае есть риск вывести из строя механизм. Рассмотрим метод заливки агрегата, установленного на ручной колонке:
- Открывается кран насоса;
- Отводной шланг опускают в емкость, наполненную водой;
- Качаем воду колонкой в ручном режиме для создания вакуума в скважине. Жидкость из емкости начинает движение к скважине, вызывая вращение крыльчатки насоса;
- Продолжаем качать до момента, пока вода не польется из колонки, и запускаем агрегат.
Если же насос установлен возле емкости или водоема, то нужно просто заливать воду в подводящий шланг до того момента, пока она не потечет из подающей магистрали. Затем быстро опустить подводящий патрубок в воду и включить агрегат.
Слабая подача воды
Одна из основных причин плохой подачи воды – качественные характеристики заборного шланга. Дело в том, что внутри шланга создается достаточно мощное разряжение, которое способно сжимать стенки шланга. В данном случае следует применять либо металлическую или пластиковую трубу. Можно использовать специальный армированный шланг.
Другая самая распространенная причина слабого напора – износ или повреждение сальников. В таком случае их потребуется заменить. Благо производитель позаботился и об этом. К каждому насосу прилагается подробная инструкция, где описывается ремонт и технические характеристики агрегата.
Видео по ремонту насоса Агидель
Порядок действий при замене сальников:
- Демонтируется верхняя часть защитного кожуха насоса;
- Снимается уплотняющая прокладка и нагнетающая улитка;
- Ослабляется гайка крыльчатки с целью получения доступа к якорю насоса;
- Ось якоря аккуратно выбивается из крыльчатки через бронзовую или латунную прокладку;
- Меняется сальник и (если необходимо) уплотнительная прокладка;
- Сборка проходит в обратной последовательности.
Производительность насоса, как агрегата центробежного действия зависит в большей степени от сопротивления системы труб и высоты, на которую предполагается подавать воду. Поэтому при выборе модели насоса для скважины или для водоема следует учитывать условия, в которых будет работать агрегат. Если придется работать на максимуме, то производительность, естественно, будет отличаться от параметров, указанных заводом изготовителем. При минимальном сопротивлении и напор, и производительность насоса может быть гораздо выше заявленной в паспорте.
Как эксплуатировать?
нельзя перегружать самовсасывающий вихревой насос, используя его на большой глубине; а для центробежной «младшей» модели очень важно не допускать сухого хода – нельзя использовать без предварительного залива воды в насосную камеру. Вода при первом запуске модели, не требующей предварительной заливки жидкости в насосную камеру, появляется в водопроводе в течение пяти минут
Столько времени нужно для наполнения всех труб и подъёма давления в системе. С помощью насосов “Агидель” можно создать водоснабжение в частном доме
Вода при первом запуске модели, не требующей предварительной заливки жидкости в насосную камеру, появляется в водопроводе в течение пяти минут. Столько времени нужно для наполнения всех труб и подъёма давления в системе. С помощью насосов “Агидель” можно создать водоснабжение в частном доме.
Основные технические требования сводятся:
- к обязательному обеспечению заземления;
- к тщательной гидроизоляции, если было произведено удлинение кабеля;
- к обустройству плотика из материалов, не вступающих во взаимодействие с водой (актуально при опускании агрегата в колодец);
- к учёту глубины источника и максимального напора, создаваемого насосом;
- к соблюдению рабочего температурного режима (выше нуля градусов по Цельсию).
Центробежный насос АГИДЕЛЬ ВЦН-1М как удобно включать его одному человеку.
Достался мне от старой дачи вот такой электрический водяной центробежный насос АГИДЕЛЬ ВЦН-1М. Советская вещица со знаком качества. Рассчитана для скважин и колодцев. Проработала два десятка еще и еще столько же прослужит.
Решал я его приладить на колодец у мамы дома для полива. Только вот включать его было в штатной комплектации одно расстройство. Дело в том, что центробежный насос начинает качать воду, только когда система от крыльчатки до заборного клапана полностью заполонена водой. В противном случае он не качает.
И чтобы включить его нужны были два человека минимум.
Кое-как с помощью брата нам удавалось его запускать, воду он качает очень бодро и даже слишком сильно для обычного полива из шланга.
Чтобы регулировать напор воды, я накрутил кран с синей ручкой, найденный в закромах гаража. Проблему с напором решили, теперь можно управлять давлением. Насос от этого не сильно напрягался.
Также при включении насоса нужно втыкать штепсель в розетку. Это не удобно и небезопасно. Штатного выключатели не было, я решил впаять и красиво врезать его в верхнюю крышку. Даже подобрал советский выключатель, чтобы подходил по стилю 🙂
Ну и напоследок самое сложное у этих насосов, выгнать весь воздух из системы.
Во-первых был отмыт и отреставрирован заборный клапан, который не дает уходить воде, когда насос выключается.
Во вторых, даже клапан не всегда спасает. Воздух может попасть сверху или вода может высохнуть. Поэтому я решил на трубку, которая выходит из насоса приварить распиленный надвое сгон. Просверлил перед сваркой отверстие, приварил половинку сгона, на него одел шаровый кран. Все это валялось в гараже в ящичке с сантехникой.
А сверху на кран накрутил оставшуюся половинку сгона. А на него идеально села ПЭТ бутылка на два литра с отрезанным дном. Получилась воронка.
Теперь для запуска насоса нужно только две руки.
Алгоритм следующий.
- Зеленый кран на воронку открываем, синий кран на огород закрываем. Будем заполнять систему водой.
- Наливаем в нашу воронку воду и откручиваем сбоку на насосе маленький клапан для выпуска воздуха. И льем воду до тех пор пока из клапана перестанет выходить воздух и вода польется ровной струйкой. Это значит воздух из системы ушел.
- Теперь можно закрутить клапан обратно, вода, оставшаяся в воронке продолжит выходить через отверстие под клапан с другой стороны, но намного медленнее, теперь подливать ее не нужно.
- Теперь затыкаем пальцем отверстие с другой стороны от клапана через которое у нас еще вытекает вода и включаем наш новый выключатель.
- Дальше все нужно делать БЫСТРО! Насос начинает качать воду, палец сразу убираем и БЫСТРО закрываем зеленый шаровый кран, иначе насос быстро наполнить нашу воронку и вода начнет хлестать на насос и вам на ноги.
- Насос качает в воду но деваться ей некуда, так как и зееный и синий кран на огород у нас закрыты. Открываем синий, регулируем напор и получаем удовольствие от проделанной работы.
Самое приятное, что ничего не пришлось покупать.
Общая характеристика насоса «Агидель»
Водяной насос агидель – центробежное поверхностное устройство, а, значит, его не нужно погружать в воду. Достаточно установить его на ровном участке и опустить в водоем (емкость) всасывающий шланг.
- полить огород – источник воды колодец (не глубже 7 м) или специальная емкость;
- выкачать воду (бассейн);
- обеспечить водоснабжение в загородном домике, бане.
Выпускается только две модели, выпускаемые под маркой «Агидель».
Агидель-м – малогабаритный центробежный насос, работающий в вертикальном положении. Его вес составляет всего 6 кг. Это оборудование рекомендуется использовать для перекачивания чистой воды, в которой не должно быть солей, а также илистых отложений.
Рассматривая характеристики насоса агидель м, следует отметить такие особенности:
- Предусмотрена защита от перегрева (вмонтирован специальный датчик), что обеспечивает длительную эксплуатацию.
- Максимальная глубина скважины – 7м. Если приобрести специальный эжектор, можно увеличить глубину погружения шланга до 15 м.
- Температура откачиваемой воды – не более 40 °С.
- Экономичность энергопотребления – 370В.
- Производительность – 2,9 кубометров в час.
- Максимальный напор – 20 м.
- Минимальное расстояние до дна водоема – 35 см.
Насос агидель 10 – горизонтальное самовсасывающее устройство, работающее «на сухую» (воздух из системы удаляется автоматически, поэтому заливка не выполняется). Его предназначение – обеспечение водоснабжения в коттедже, поскольку гарантирует необходимое давление воды сразу в нескольких точках.
Модификация «агидель-10» выигрывает по сравнения с «агидель-м» за счет увеличенного напора и производительности, хотя затрачивает в два раз больше электроэнергии.
Самостоятельно устранение неисправностей
Некоторые проблемы можно устранить без помощи специалистов.
Слабая подача воды
Плохая подача (слабая струя или рывками) чаще всего бывает при использовании неправильного водозаборного шланга. При засасывании жидкости из скважины внутри резиновых шлангов образуется разреженный воздух, который вызывает сжатие стенок. Это и мешает нормальной подаче воды. Для агрегата рекомендован шланг, армированный пластиковой спиралью.
Замена сальника
Текущий ремонт насоса связан с заменой сальников, потому что если они выходят из строя, то начинаются протечки в дренажном отверстии.
Рассмотрим, как их заменить своими руками.
Откручиваем три болтика, расположенные сверху на корпусе, и снимаем кожух.
Выкручиваем 4 болтика в электродвигателе.
Снимаем корпус электродвигателя.
Отсоединяем улитку, выкрутив 4 болта.
Снимаем прокладку из резины.
Выкручиваем гайку, которая держит крыльчатку.
Достаем из крыльчатки ось якоря (если не достается, «помогите» ударом молотка по оси якоря).
Когда якорь с подшипником выйдут из корпуса, в крыльчатке найдите сальники.
Достаньте их так, чтобы не повредить вставку между ними.
Установите новые сальники, разделив их вставкой, и собирайте агрегат в обратной последовательности.
Если насосы Агидель использовать в соответствии с инструкцией, то они работают стабильно и требуют лишь периодической чистки и смазки деталей.
Стать автором
Скважинный насос «Водолей» — характеристики, внутреннее устройство, подключение и мелкий ремонт
Насос «Родничок» — технические характеристики, принцип работы и отзывы потребителей
Обзор насоса «Гном» — технические характеристики и отзывы потребителей
Насосы Агидель: обзор моделей и цены
Насос Агидель – наследие советского прошлого, которое уже несколько десятков лет исправно выполняет все возложенные на него задачи. Агидель-М – поверхностный центробежный маломощный насос, который при запуске требует предварительной заливки. Модель 10 такой заливки не требует и по мощности многократно превосходит М. Оба вида оборудования предназначены для забора воды из чистых источников.
В 1966 году советскому гражданину было представлено изобретение Уфимского Агрегатного Завода – бытовой насос Агидель. С тех пор он стал незаменимым помощником в сезон полива среди владельцев земельных участков и теплиц – огородников-любителей. БЦ-0,4-20 оказался насосом-долгожителем, который появился примерно в 1984 году и выпускался практически 30 лет.
Его характерной особенностью было появление технологического отверстия между сальником и рабочим колесом – он останавливал воздух, который оставался внутри при наполнении насоса водой перед пуском (воздушный пузырь). Также, из него можно было выкручивать пробку и вкручивать штуцер, шланг, кран-вентиль и воронку. Через воронку осуществлялось наполнение водой полости насоса и всасывающей трубы. Вместо установки дополнительных труб, для наполнения насоса, подключался шланг. Сверху была установлена алюминиевая крышка, которая закрывала двигатель и играла водозащитную функцию. Спустя годы цвет аппарата изменился, а крышку стали изготавливать из пластика. Двигатель и комплектующие остались прежними. Так продолжалось вплоть до 2013 года, пока не появилось «антикризисное решение».
Рассмотрим самые популярные и актуальные модели, которые пользуются спросом на сегодняшний день.
Устройство насоса Агидель-М
Аппарат монтируют на жесткое основание вертикально. Подача воды из колодца и перекачивание на расстояние до 35 метров под силу небольшому мотору мощностью 0,37 кВт. Если скважина глубиной до 20 метров, применяется эжектор, выносной рабочий элемент. Двигатель насоса остаётся на поверхности.
Насос Агидель технические характеристики:
- высота подъёма — 7 м;
- производительность – 2, 9 куб. м /час;
- диаметр – 23,8 см;
- длина – 25,4 см;
- вес – 6 кг;
- цена – 4600 рублей.
Особенностью насоса является предварительный залив всаса, включая рабочую камеру. Работает аппарат только при положительной температуре или в утеплённом помещении. Используют легкий водяной насос Агидель для подъема воды, с размещением его в глубоком приямке или оборудуя плотик, который держит насос на поверхности зеркала колодца, из которого набирают воду. В плавание можно отправить только насос Агидель-10, который не требует подзаливки воды при пуске.
В соответствие с инструкцией по эксплуатации насос Агидель должен перекачивать агент с температурой ниже 40 0 С. В этих условиях двигатель работает без перегрева. Перед запуском аппарата заливается вода, работа «на сухую» приведёт к неизбежной поломке. Насос должен быть защищен от попадания влаги и мусора, от минусовых температур.
Обязательно использовать контур заземления насоса, надёжной изоляции всех соединений проводов.
По сравнению с насосом Агидель М более поздняя модификация, Агидель-10, имеет горизонтальную компоновку и в 2 раза мощнее. Этот аппарат не требуется заливать перед запуском, он обеспечивает самостоятельный всас. Насос весит 9 кг, напор в 30 м, обеспечивает перекачку по горизонтали на 50 метров. Производительность 3,3 куб.м/час для бытовых нужд достаточная.
Технические характеристики насосов Агидель
Электронасосы «Агидель» могут использоваться для перекачки воды из открытых водоемов, неглубоких водозаборных скважин, колодцев. Насосы способны работать длительное время, благодаря наличию специальной защиты от перегрева.
Серия #1 — модель Агидель-М
Электронасос «Агидель-М» относится к классу малогабаритных насосов, его вес составляет 6 кг, а размеры — 24х25 см. Агрегат используется для перекачки воды с температурой не более 35º С.
Высота всасывания, характерная для большинства модификаций М, не превышает 8 м. Однако если оснастить агрегат эжектором, то этот показатель увеличится до 15 м.
Между низом всасывающего клапана и дном водозаборного источника должно быть более 0,3 м. Перед запуском насос требует заливки водой.
Моноблочная конструкция насоса Агидель М включает две основные составляющие: центробежный насос и электродвигатель, рассчитанный на непрерывную работу (кликните для увеличения)
Максимальный напор воды, создаваемый насосом этой марки, составляет 20 м, производительность — 2,9 м3/час. Модель «М» относится к классу экономичного оборудования для перекачки воды, её потребляемая мощность — 370 Вт. Напряжение электросети — 220 В.
Электронасосы марки «Агидель» не предназначены для работы при минусовых температурах, поэтому для эксплуатации в зимнее время требуется утепление.
Например, при использовании насоса для скважины устраивают утеплённый кессон, заглубленный ниже уровня промерзания грунта.
Корпус насоса выполнен из высокопрочного алюминия, поэтому агрегат отличается малым весом, позволяющим устанавливать его практически на любые ровные поверхности
Серия #2 — модификация Агидель-10
В отличие от модели «М» электронасос «Агидель-10» – это более мощное и крупногабаритное устройство. Его вес — 9 кг, а размеры 33х19х17 см. Работа агрегата без заливки водой запрещена, в противном случае выходит из строя торцевое манжетное уплотнение.
Высота всасывания этой модификации 7м. Насос обеспечивает максимальный расчетный напор 20 м, представляющий собой сумму величин всасывания, нагнетания и потерь в трубопроводе.
Производительность составляет 3,6 м3/час. Способ установки — горизонтальный. «Десятка» потребляет ровно в два раза больше электроэнергии — около 700 Вт. Работает от однофазной электросети с напряжением 220В.
В отличие от предыдущей модели «Агидель-10» нельзя доукомплектовать эжектором. Корпус электронасоса выполнен из алюминиевого сплава.
Конструктивными частями насоса Агидель 10 являются электродвигатель, центробежный и струйный насос
Внешняя и внутренняя стороны
При покупке насоса обязательно обращайте внимание на его технические характеристики. Они указаны в паспорте и на упаковке
Качественный насос агидель 10 или м обязательно продается в упаковке, на которой указан адрес производителя (Башкирия, г
Уфа), контактные телефоны, которые помогут вам обратиться к производителям в случае каких-либо неполадок, если, например, вам нужно будет производить те или иные манипуляции с насосом или когда потребуется ремонт насоса агидель
Качественный насос агидель 10 или м обязательно продается в упаковке, на которой указан адрес производителя (Башкирия, г. Уфа), контактные телефоны, которые помогут вам обратиться к производителям в случае каких-либо неполадок, если, например, вам нужно будет производить те или иные манипуляции с насосом или когда потребуется ремонт насоса агидель.
Что касается технических характеристик, то они в основном являются универсальными для насосов этого класса, будь то агидель м или какая-то другая форма насоса. Мощность его составляет 370 Вт, напряжение сети — 220 В. Уровень забора воды составляет 2,9 кубометра в час, напор — 22 л.
Говоря о внешних характеристиках насоса, нужно заметить, что он сохранил свои данные еще с тех времен, когда был создан первый такой насос, это примерно 40 лет назад. В комплекте с ним идут сразу же все необходимые составляющие для забора воды — нипеля и клапаны.
Цвет насоса агидель 10 остается неизменным на протяжении тоже огромного количества времени, он представлен яркой коричневой окраской, также на нем находятся коричневые, но немного темнее по тону, колпаки.
Что касается типа данного технического приспособления, то он является поверхностным вертикальным насосом центробежного типа. Корпус его является алюминиевым, все материалы для деталей (как внутренних, так и внешних) производятся исключительно в России. Колпак его выполнен из полипропилена, а внутренняя обмотка — из медной проволоки диаметром 5 мм.
Прошедшие испытания показывают, что данное средство для выкачивания жидкости может служить без перебоя в течение 5-6 часов, не выключаясь. Для того, чтобы работать было удобнее и безопаснее, насос оснащен специальным термо-предохранителем. Это необходимо для того, чтобы, если вдруг произойдет сильный перегрев в процессе работы, насос автоматически отключался. Далее, после того, как произойдет остывание прибора, его работа продолжится. Дополнительным плюсом выбора именно насоса агидель является то, что срок гарантии его достаточно существенен, он составляет 30 месяцев.
