Монтаж «своими руками». Котел
Чтобы приступить к монтажу системы своими руками следует приобрести качественный котел.
Чтобы не ошибиться в выборе котла нужно учитывать некоторые аспекты:
- простота в использовании; доступная цена; способность работы при
- низкотемпературном режиме.
Автономность работы
Существуют разные котлы для системы теплого пола, однако, популярность набирают газовые котлы, благодаря тому, что при достаточном количестве питания, работают без перебоев. Автоматизированное управление позволяет без особых трудностей контролировать режим подачи тепла в доме.
Доступная цена
На сегодняшний день более выгодным сырьем для выбранного проекта является газ. Так, при установке теплого пола водяного от котла плата за электроэнергию будет ниже, по сравнению с аналогами.
Совместимость с системой
Разные котлы пригодны для систем отопления, привычных для потребителей. Температурный режим таких устройств от шестидесяти до девяносто градусов.
Заметим, что система теплого водяного пола нуждается в более низких температурах (от 35-50º). В такой ситуации не обойтись без коллекторного узла, при помощи которого будет обеспечен необходимый градус нагрева воды.
Специалисты рекомендуют выбирать газовый котел для этого проекта. Установить эту конструкцию своими руками легко, воспользовавшись инструкцией, которая прилагается к каждой единице товара.
Пол
Для установки пола своими руками подготовить надежное основание. Оно кладется на стяжку. Основанием может быть стяжка из бетона. Стяжку нужно делать ровной, иначе циркуляция воды может быть нарушена – и система теплого пола даст сбой в виде протечки.
Стяжка
Поверх щебня установить маяки. Для раствора рекомендовано приобрести цемент марки, соответствующей запланированным работам. Маяки расположить так, чтобы расстояние между ними было на десять сантиметров меньше правила. Залить стяжку раствором. Дать раствору хорошо просохнуть. Как правило, на это потребуется неделя времени. Профессионалы рекомендуют срок для высыхания стяжки в двадцать один день.
Монтаж трубы
Поверх высохшей стяжки нужно застелить гидробарьер. Края пленки завернуть поверх стены на десять сантиметров. Можно приступать к укладке листов из пенопласта. Для жилого помещения идеальным вариантом будут такие листы двадцать пятой плотности. Стандартный размер этого материала сто на пятьдесят. Удобным элементом являются шпунты для стыковки на краю листов. Материал строительного элемента очень податливый, если возникает необходимость изменить размер, то достаточно воспользоваться канцелярским ножом.
Укладка трубопровода из полиэтилена
Затем нужно уложить теплоотражатель. Для этого потребуется фольга.
Для монтажа трубы понадобятся кронштейны из пластмассы.
Способы укладки труб
- Спираль
- Змейка
Спираль: равномерный прогрев помещения. Параллельное расположение подачи воды и обратки. Для прочности конструкции желательно крепления применять часто. Этот способ обеспечит равномерное распределение тепла по периметру помещения за счет того, что направление трубопровода идет от врезки к центру, затем обратно к коллектору. Нет особых требований, кроме одного: чаще применять крепления.
Змейка: продвижение теплоносителя происходит по принципу «змейки»: от одной стороны – к другой. Причем, на пути своем вода остывает, так, контур вблизи врезки самый теплый.
Заметим, что теплый водяной пол своими руками – конструкция вполне несложная
После выбора способа укладки труб, важно сделать разметку их прохождения. Контуры должны находиться не дальше и не ближе двадцати пяти сантиметров друг от друга
Таким образом будет достигнуто оптимальное прогревание комнаты.
Для обеспечения фиксации изгибов трубы надеть на нее пружину.
Затем постепенно вставлять трубу в кронштейны до завершения процесса.
Достоинства теплых полов от газового котла
Используя в качестве отопительного оборудования теплых полов газовые котлы, вы получаете ряд преимуществ:
- удобство в эксплуатации;
- возможность использования в квартире;
- невысокая стоимость топлива;
- автоматизированное управление;
- возможность монтажа собственными силами;
- эффективность работы при температуре теплоносителя до 45 градусов.
Если рассмотреть особенности конструкции газовых котлов, можно еще выделить плюсы использования для каждого. Существует две технологических разновидности газовых котлов:
- Конвекционный – простое и соответственно дешевое устройство. Состоит из одного теплообменника, нагревается за счет тепла, полученного при горении газа. Имеет небольшие размеры, низкую стоимость, легко в использовании.
- Конденсаторный – состоит из двух теплообменников, за счет чего увеличивается КПД котла на 15% и, как следствие, снижается потребление топлива. Второй теплообменник, который называют экономайзер, нагревает теплоноситель еще до его входа в котел за счет тепловой энергии, полученной от дымовых газов. Имеет те же достоинства, плюс увеличенный КПД.
По сути это одна и та же конструкция, но конденсационный товар является улучшенной, модернизированной версией конвекционного.
Ограничения по монтажу теплых полов
О них не любят говорить производители, но они есть. Перед тем как выбирать конкретную конструкцию теплых полов, нужно ознакомиться с проблемными сторонами такого вида отопления.
Помещения общего пользования нельзя обогревать теплыми полами. Тепловые потери в этом случае настолько велики, что полностью теряется экономическая целесообразность, эксплуатация обходится очень дорого в сравнении с другими видами обогрева, а эффективность значительно понижается.
В большинстве случаев теплые полы рекомендуется использовать в качестве дополнительного отопления помещений. Только если теплоизоляция помещений выполнена с учетом жестких международных стандартов, есть возможность сделать их основным способом обогрева помещений.
Если в многоквартирном доме существует общая система водяного отопления, то никакие конструкции теплых водяных полов монтировать нельзя. Это строго запрещается владельцами домов, получить от них разрешение практически невозможно.
Понимание причин существования ограничений позволит в дальнейшем выбрать оптимальную конструкцию теплого пола с водяным отоплением. В настоящее время существует несколько типов конструкций теплых полов с водяным теплоносителем: тонкие, легкие и бетонные. Кратко рассмотрим каждый из них с точки зрения потребителя и строителя. Такой подход даст возможность рассказать о реальных, а не рекламных технических характеристиках.
Укладка теплого водяного пола
Одна из ключевых составляющих системы — трубы и система их фиксации. Есть две технологии:
- Сухая — полистирольная и деревянная. На систему из пенополистирольных матов или деревянных пластин укладываются металлические полосы со сформованными каналами для укладки труб. Они необходимы для более равномерного распределения тепла. Трубы вставляются в выемки. Сверху укладываются жесткий материал — фанера, ОСП, ГВЛ и т.д. На это основание можно настилать мягкое напольное покрытие. Возможна укладка плитки на плиточный клей, паркета или ламината.
Деревянная система водяного теплого пола - Укладка в стяжку или так называемая «мокрая» технология. Состоит из нескольких слоев: утеплитель, система фиксации (ленты или сетка), трубы, стяжка. Поверх этого «пирога» после схватывания стяжки укладывается уже напольное покрытие. При необходимости под утеплителем укладывают слой гидроизоляции- чтобы не затопить соседей. Может также присутствовать армирующая сетка, которую настилают поверх труб теплого пола. Она перераспределяет нагрузку, предотвращая повреждение системы. Обязательным элементом системы является демпферная лента, которая раскатывается по периметру помещения и укладывается в месте соединения двух контуров.

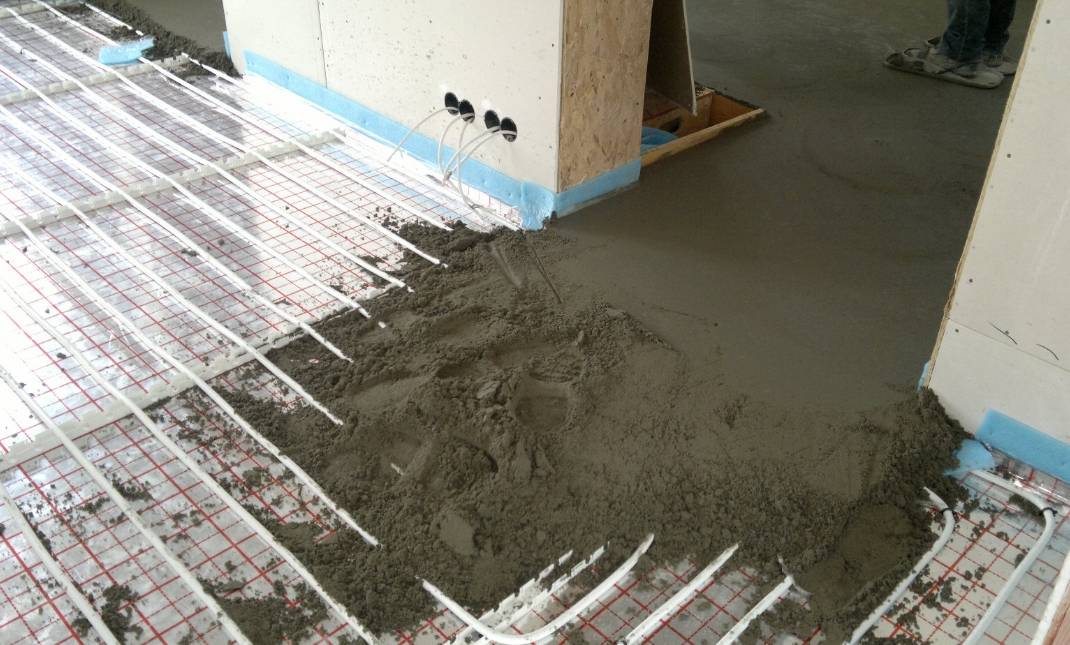

Водяной теплый пол в стяжке
Обе системы неидеальны, но более дешевой является укладка труб в стяжку. Хотя она и имеет массу минусов, именно она по причине более низкой стоимости более популярна.
Какую систему выбрать
По стоимости сухие системы обходятся дороже: их комплектующие (если брать готовые, заводские) стоят больше. Но они весят намного меньше и быстрее вводятся в эксплуатацию. Есть несколько причин, по которым стоит использовать именно их.
Первая: большой вес стяжки. Далеко не все фундаменты и перекрытия домов способны вынести нагрузку, создаваемую водяным теплым полом в бетонной стяжке. Над поверхностью труб должен быть слой бетона не менее 3 см. Если учесть, что наружный диаметр трубы составляет тоже порядка 3 см, то общая толщина стяжки 6 см. Вес получается более чем значительный. А сверху часто еще плитка на слое клея. Хорошо, если фундамент рассчитан с запасом — он выдержит, а если нет — начнутся проблемы. Если есть подозрение, что перекрытие или фундамент не вынесут нагрузки, лучше делать деревянную или полистирольную систему.
Вторая: низкая ремонтопригодность системы в стяжке. Хотя при укладке контуров теплого пола рекомендуется укладывать только цельные бухты труб без соединений, периодически трубы повреждаются. Или при ремонте попали сверлом, или лопнула из-за брака. Место повреждения можно определить по влажному пятну, но отремонтировать сложно: приходится разбивать стяжку. При этом можно повредить соседние петли, из-за чего зона повреждения становится больше. Даже если удалось сделать аккуратно, приходится делать два шва, а именно они — потенциальные места следующего повреждения.
Процесс монтажа водяного теплого пола
Третий: ввод в эксплуатацию теплого пола в стяжке возможен только после того, как бетон наберет 100% ресурс прочности. На это уходит не менее 28 дней. До этого срока включать теплый пол нельзя.
Четвертый: у вас сделан деревянный пол. Сама по себе тяжка на деревянном полу — не лучшая затея, а еще стяжка с повышенной температурой. Древесина быстро разрушится, обрушится вся система.
Причины серьезные. Потому, в некоторых случаях, более целесообразно использовать сухие технологии. Тем более, что деревянный водяной теплый пол своими руками обходится не так и дорого. Самый дорогой компонент — металлические пластины, но их тоже можно сделать из тонкого листового металла и лучше — алюминия
Важно уметь гнуть, формуя пазы для труб
Вариант полистирольной системы теплого пола без стяжки продемонстрирован в видео.
Принципы укладки
Перед тем как приступить к закупке материалов, а затем и монтажу, необходимо провести расчеты. В настоящее время существует много онлайн-сервисов, которые предлагают калькуляторы. Достаточно ввести запрашиваемые данные, система сама произведет расчеты.
Для расчетов обычно берут стандартные проверенные опытом числовые значения, которых нужно будет придерживаться независимо от технологии монтажа и специфических условий.
Необходимо будет понять в каком помещении какая тепловая нагрузка планируется. Если установить эти параметры невозможно, стоит исходить из максимальной в каждом помещении. Возможная тепловая нагрузка повлияет на шаг раскладки труб. Обычно он составляет не менее 10-15 см, поскольку более близкое расположение могут привести к образованию заломов. Если предполагается, что полы в отдельной комнате будут держать невысокую температуру шаг можно изменить — до 60 см.
Полезные советы:
- один контур не стоит распределять на два помещения;
- для помещения, площадь которого 30-40 м2 необходимо смонтировать два контура, одного будет мало;
- одна сторона контура не должна превышать в длину 8 м;
- необходимо использовать демпферную ленту, чтобы снизить деформацию при тепловом расширении.
Для небольших помещений (не более 5 м2), которые располагаются в непосредственной близости возможно монтировать один единый контур. Например, это ванна и туалет. Часто в домах оборудуются огромные ванные комнаты (более 10 м2). В этом случае выполнить единый контур не получится.

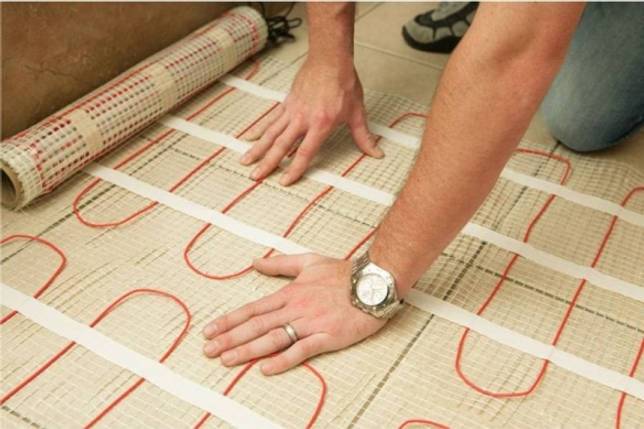

Кабельный пол
Электрический кабельный пол обычно устаивают в городских квартирах и загородных домах, как часть комбинированной системы отопления. Он хорош там, где планируется минимальная стяжка, или плитка с клеем (поэтому его так часто устраивают на кухне или в санузлах).
Этот теплый пол в доме не годится для основного отопления, но он хорош, например, для отопления в межсезонье.
SubnusУчастник FORUMHOUSE
Кабель в пол – это не отопление, а догрев со всеми вытекающими.
В электрическом полу может использоваться резистивный или саморегулирующийся кабель. Резистивный может быть одножильным или двужильным (от этого зависит способ укладки теплого пола, двужильные гораздо удобнее), саморегулирующийся – только двужильным.
Разновидность | Преимущества | Недостатки |
Одножильный резистивный кабель. Ненагреваемый конец подключают к регулятору температуры, «змейкой» под полом размещают основной кабель, протягивают второй ненагреваемый конец в начальное соединение и тоже подключают к терморегулятору. | Максимальная температура подогрева в несколько раз выше, чем у двухжильного.Потребляет мало электричества.Стоит недорого. | У резистивного кабеля равномерная теплоотдача на всех участках, возможен перегрев напольного покрытия под мебелью и выход системы из строя. Лучше, чтобы греющего кабеля под крупной мебелью не было – это придется предусмотреть при проектировании. |
Двужильный резистивный кабель. Его достаточно подсоединить к терморегулятору одним концом. Это удобно для большой площади и сложной планировке дома. | Легко монтировать, можно проложить теплоканал высокой сложности. Напряжение, которое проходит через провод, не влияет на электромагнитные импульсы. | |
Саморегулирующий кабель (две токопроводящие жилы контактируют с матрицей, выполненной из специального полимерного материала). | В зависимости от температуры в помещении самостоятельно изменяет силу нагревания. Хорошо защищен от механического воздействия. Не может перегреться из-за особенностей конструкции. Долго служит, практически никогда не нуждается в ремонте. Совместим с любым покрытием и под любой мебелью. Можно выполнять контуры разной площади (и менее 1 кв.м). Легкий монтаж теплого пола. | Дорогой. Нужны специальные пускорегулирующие элементы. Обеспечивает комфортную температуру только на поверхности пола, не способен быстро прогреть комнату. |
При устройстве пола из резистивного кабеля важно:
просчитать длину кабеля
обратить внимание на материал (латунь, нихром или медь). У них разные свойства и показатели электрического сопротивления
строго соблюдать допустимую дистанцию между греющими элементами, указанную производителем (обычно не более 12 см)
правильно выполнить расчеты – невозможно убрать или добавить часть провода на стадии монтирования. При подсчетах обычно ориентируются на следующие данные (на квадратный метр помещения):
При подсчетах обычно ориентируются на следующие данные (на квадратный метр помещения):
- Спальня – 100-150 Вт/кв.м;
- Кухня, прихожая, коридор — 150 Вт/кв.м;
- Санузел — 150 Вт/кв.м
- Балкон -200 Вт/кв.м
Тонкости устройства и монтажа теплого водяного пола
В случае применения горячей воды в качестве главного источника тепла, смысл работы такого устройства сравнительно простой. Вместо использующихся регистров отопления на поверхность пола устанавливается гибкая специальная труба, по которой проходит горячая жидкость. Источником горячей жидкости служит либо газовый котел, либо центральное отопление.
Конечно, вариант с использованием центрального отопления в качестве источника горячей воды, с точки зрения комфорта и уюта, является не самым оптимальным. Так как каждую осень необходимо ждать, когда дойдет до заветной отметки среднесуточная температура и коммунальные службы приступят к очередному отопительному сезону. Поэтому использование теплых водяных полов доступно для собственников частных домов, но не исключается использование в многоэтажных домах. Некоторые новостройки подразумевают подключение теплых полов, при наличии отдельных стояков для их подключения.
Схема подключения теплого водяного пола к системе центрального отопления
Если вы живете, например, на втором этаже, то соответственно, пол будет собой представлять бетонную плиту определенных размеров, однако, если вы спуститесь на первый этаж и зададитесь тем же вопросом, то поймете, что ваш пол является еще и потолком для первого этажа. Конечно, ваши соседи, проживающие в квартире под вами, не будут против дополнительного источника тепла, но вместо этой квартиры может оказаться и подвальное помещение, которому вы сами вряд ли захотите отдавать тепло. Чтобы решить эту проблему необходимо использовать теплоизоляцию по всей площади пола, где будет производиться монтаж теплых водяных полов, видео материалы, которого вы можете посмотреть ниже.
Укладка теплоизоляционного слоя — листов пенопласта
Вторая проблема, которая вытекает из теплопроводности материалов, это если вами будет принято решение установить трубопровод под 5-ти сантиметровую сосновую доску, на которую будет уложено несколько слоев утеплителя, керамическая плитка и ковер, то КПД вашей напольной системы отопления будет равна нулю. Поэтому если вам нужен эффективный теплый водяной пол, то полет фантазий необходимо ограничить материалами с большой теплопроводностью.
Где можно использовать
В виду достаточной толщины и массы всей системы, её использование ограничено частным домостроением. В квартирах водяной тёплый пол устанавливать крайне нерационально.
Главная причина – это сложности с подключением питания. К системе центрального отопления можно подключаться только после разрешения из контролирующих органов. И получить его практически невозможно. Даже если оно будет, то исчезнет основной лейтмотив – автономность. Нам известны варианты с установкой в квартире электрических и даже газовых котлов, но это единичные случаи, которые только подтверждают правило: водяной тёплый пол используют только в частных домах.
Установка дополнительной автоматики
Схема – котёл – металлический контур – коллектор – тёплый пол – самая простая. Она не осложнена дополнительным оборудованием.
Если в доме укладывают несколько контуров, теплоноситель в каждой системе должен прогреваться до определённой температуры, то используют дополнительный узел управления. Он представляет собой трёхходовой клапан с термоголовкой и циркуляционным насосом.
Автоматика позволит выдержать различный режим в отдельных комнатах. Оптимальная температура воздуха в спальне 18-20 0С, в гостиной 22-24 0С, в ванной 30 0С.
Автоматику подключают к распределительной гребёнке. Между подающим и обратным коллекторами устанавливают байпас. К нему подсоединяют дополнительное оборудование. На каждый выход подающего коллектора устанавливают ротаметр. Выходы для обратки оборудуют термоголовками.
- Горячий теплоноситель поступает в напольную магистраль. Если температура жидкости в системе повышается, то трёхходовой клапан прикрывает выход подающего контура, открывает выход для обратки.
- В смесительной камере происходит подмешивание холодной воды к горячей жидкости из котла.
- Когда температура в водяном тёплом полу снизится, клапан закрывает выход для обратки. В напольный контур нагнетается горячий теплоноситель.
Подключить систему напольного обогрева от котла можно своими руками. Необходимо правильно подобрать котёл, определить схему водяного контура. Для каждого помещения выводят отдельный контур.
На распределительной гребёнке устанавливают дополнительную автоматику. Специалисты рекомендуют выдерживать технологию подключения пластиковых труб к коллекторам.
YouTube responded with an error: The request cannot be completed because you have exceeded your quota.
Какой вид нагревателя выбрать, советы пользователей
Выбор системы теплого пола обусловлен условиями эксплуатации, потребностями и возможностями владельца жилья. Судя по отзывам пользователей, лучший вариант — водяные системы залитые в стяжку. Они долговечны, не требуют заметных расходов (только оплата теплоносителя или топлива для собственного котла).
Однако, такие системы требуют трудоемкого и ответственного монтажа. Если надо быстро и без особых сложностей установить нагреватель, лучшим вариантом станут инфракрасные пленочные конструкции. В продаже есть готовые образцы, в комплекте с которыми идут терморегуляторы и прочая аппаратура.
Пользователи хорошо отзываются о следующих марках пленочных нагревателей:

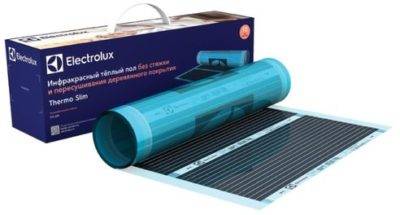

Electrolux ETS 220-10
Caleo PLATINUM 230-0,5 1680Вт
Среди греющих кабелей выделяют:

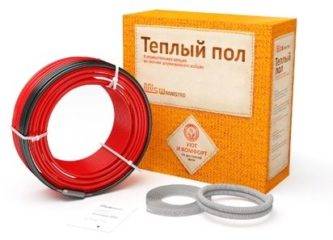

Warmstad WSS-1115
