Правила устройства водяного теплого пола под плитку

Как укладывается плитка

Перед укладкой плитки для теплого водяного пола рекомендуется своими руками провести грунтовку поверхности. Благодаря грунтовому составу монтаж кафельной плитки заметно упростится – клей будет лучше контактировать с полом, что улучшит качество укладки.

После этого плитка раскладывается по поверхности стяжки теплого пола – лишние куски отрезаются, они будут размещены у стен. Монтаж плиточных изделий начинается с самого отдаленного от входа угла, крепление производится с помощью специального плиточного клея.

При укладке прямоугольной плитки рекомендуется мелом или маркером расчертить на полу разметку для ровного размещения. Разметка проводится в процессе предварительного размещения плитки. Далее клеящий состав наносится на поверхность пола зубчатым мягким шпателем. Плитка с силой прижимается к поверхности. Для того чтобы обеспечить лучшее сцепление с поверхностью бетонной стяжки по краям плитки нужно слегка постучать прорезиненным молотком.

Слой клея должен иметь одинаковую толщину на всей поверхности пола – нужная толщина обеспечивается зубцами на шпателе. На 1 кв. м. в среднем расходуется приблизительно 6-8 кг клея. Проводя монтаж плитки своими руками необходимо в местах стыковки элементов прикладывать специальные крестики, благодаря которым будут формироваться ровные швы.

При укладке время от времени с помощью уровня проверяется ровность пола, а лишнее количество клея удаляется с поверхности до засыхания. После завершения укладки цельной керамической плитки следует приступить к размещению ранее обрезанных плит. Швы между плиткой можно заделывать герметиком, после затвердения которого вся поверхность протирается влажной губкой. Теперь устройство теплого водяного пола завершено и он полностью готов к запуску и эксплуатации.

Приступать к регулярному подогреву пола после укладки труб можно не ранее, чем через 28 дней после формирования стяжки. По истечении этого срока бетон полностью окрепнет и обретет необходимую прочность.

Читать также: Теплые стены: как монтировать теплый пол на стену

Способы укладки водяного пола под плитку

В зависимости от того, где устраивается напольная система отопления, для теплого водяного пола под плитку существует несколько способов монтажа пирога:

  • с укладкой бетонной стяжки — самый распространенный вариант;
  • настильная система — выполняется без стяжки, плитка укладывается на ГВЛ или другой подходящий материал;
  • укладка на лаги или деревянный черновой пол.

Определенный способ выбирают с учетом конструктивных особенностей здания и помещений. Так вариант с бетонной стяжкой подходит для домов с надежным и прочным основанием, хорошо выдерживающим весовые нагрузки. Настильная система применяется в помещениях со слабым основанием или низкими потолками, так как в этом случае высота пирога минимальна. Укладка на лаги выполняется в частных деревянных строениях.

Принципиальное отличие в перечисленных способах заключается в материале, использующемся в качестве основы для укладки плитки. Нижняя часть пирога имеет похожее строение — сначала укладывается слой гидроизоляции и теплоизоляционный материал, поверх которого монтируется греющий контур.

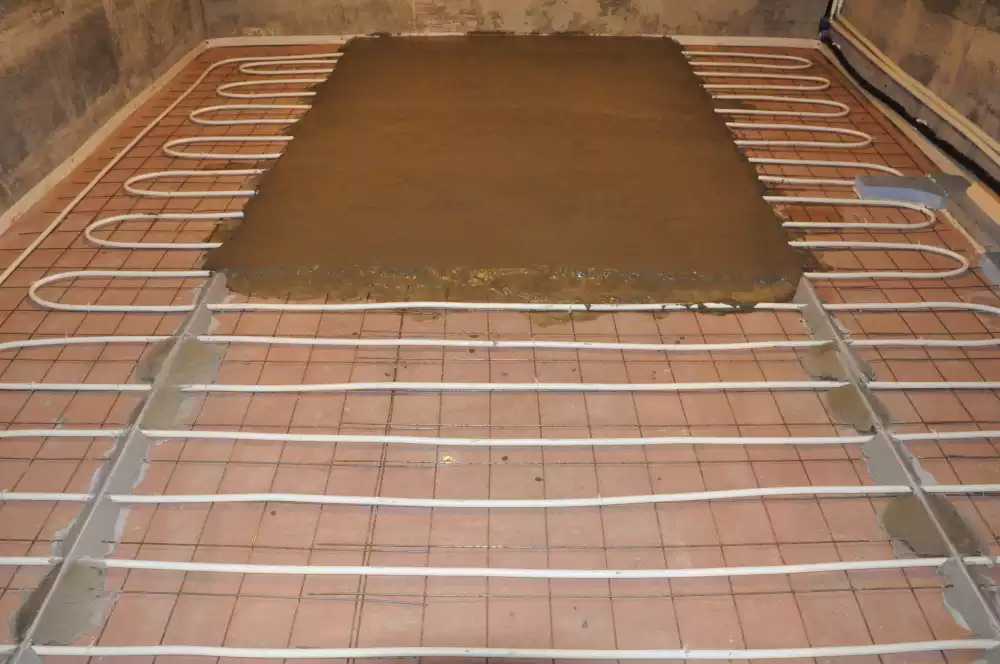

Пирог теплого пола со стяжкой

Конструкция заливается цементным раствором или самовыравнивающимся составом. Чтобы не повредить трубы контура, их обязательно закрепляют на основании, арматурной сетке или плитах теплоизоляции.

Настильная система

В этом случае для теплоизолирующего слоя используются прочные пенополипропиленовые плиты, выдерживающие серьезные весовые нагрузки. Или с равным шагом монтируются специальные пластины с пазами для установки труб, на которые укладываются гипсоволокнистые листы или монтажная сетка.

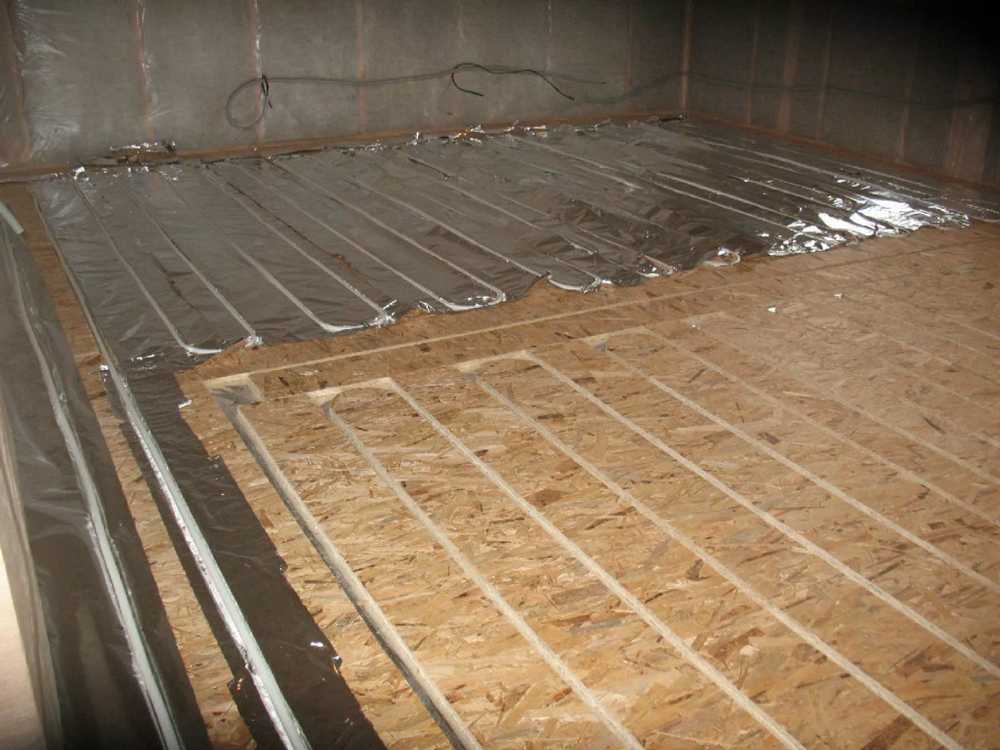

Укладка на лаги

Между лагами укладывается подходящий теплоизоляционный материал — полистирол или минеральная вата. Поверх устанавливаются модули ДПС с готовыми канавками под трубы.

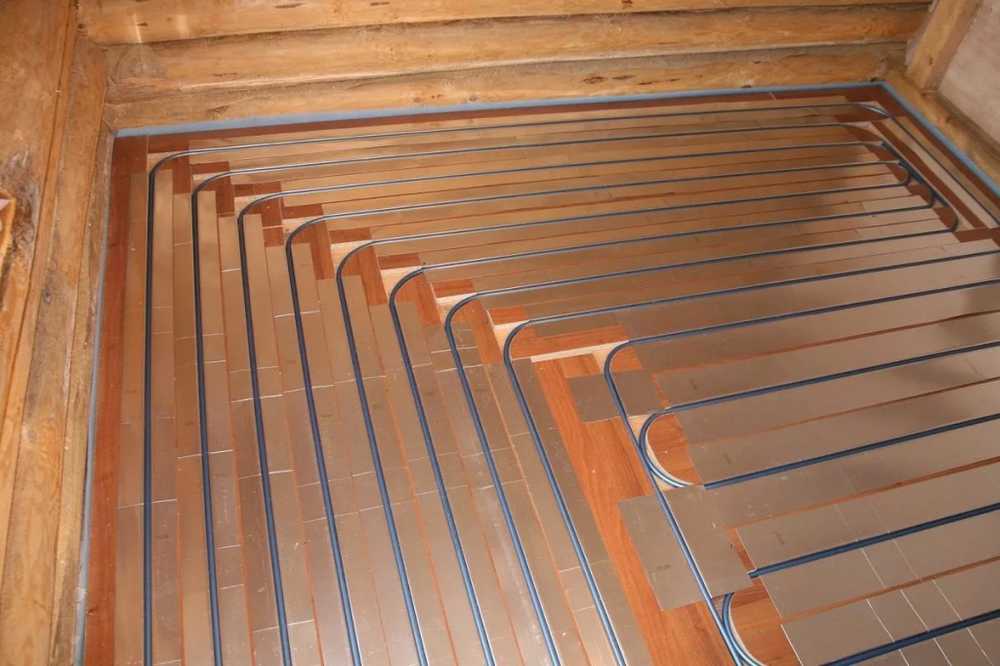

При наличии чернового пола трубы можно уложить на специальные алюминиевые пластины, которые будут не только фиксировать контур, но и выполнять роль теплоотражающего элемента.

Наиболее трудоемкой считается укладка пирога со стяжкой, поэтому расскажем как выполнить монтаж этого вида водяного теплого пола под плитку своими руками. Кроме того, такая система наиболее распространена благодаря своей долговечности.

Схемы водяных контуров

Пред началом работ по самостоятельному сооружению водяных тёплых полов в частном доме, требуется продумать схему укладки элементов нагрева.

Есть два основных варианта расположения труб на бетонной поверхности:

«Змейка» — это наиболее простая монтажная схема для обустройства в частном доме водяных полов. Минусом данного способа является температурная разница теплоносителя в момент входа и выхода, поэтому вторая часть трубопровода будет менее теплая. Трубы укладываются параллельно стенам в виде петель.

«Улитка» — положительная сторона данного способа в способности равномерно распределять тепло, но укладывать нагревательный элемент самостоятельно по такой схеме сложнее. Контур тёплого пола располагается по спирали от стенок к центру, и обратно.

Для повышения эффективности пола и экономии материала, хозяевам коттеджей лучше сделать комбинированную конструкцию тёплого пола. Заключается она в размещении магистрали в центральной части комнаты «улиткой», а по периметру «змейкой». При правильно произведённом расчёте укладочного шага, температура будет оптимально комфортной.

Разбираем виды теплых полов

Установка теплых полов под кафельную плитку начинается с выбора греющего оборудования. Некоторые специалисты и потребители заявляют, что гораздо выгоднее прокладывать водяные полы, но это возможно далеко не всегда. Кроме того, у них есть определенные минусы:

  • Для укладки водяных труб потребуется мощная бетонная стяжка – она заливается поверх уложенных труб, ее толщина достигает 70-80 мм;
  • Бетонная стяжка создает давление на черновые полы – актуально в многоэтажных домах, где плиты перекрытия не рассчитаны на подобные нагрузки;
  • Водяная труба подвержена риску выхода из строя – это может привести к затоплению соседей и лишним расходам на ремонт.

Они более применимы в частных домовладениях, где есть возможность оборудовать их еще на этапе строительства или ремонта.

Обратите внимание, что в случае прорыва водяных теплых полов, ремонтировать придется не только свою квартиру, но и чужую.

Электрический теплый пол под плитку представлен тремя основными разновидностями:

  • Нагревательный кабель – самый оптимальный вариант;
  • Нагревательные маты – несколько дороговато, но эффективно;
  • Инфракрасная пленка – не самый разумный вариант.

Давайте рассмотрим возможность их применения совместно с кафельной плиткой.

Инфракрасная пленка

Выбирая электрические теплые полы под плитку, потребители непременно знакомятся с инфракрасной пленкой. Эта пленка обеспечивает подогрев напольных покрытий с помощью инфракрасного излучения, под действием которого они становятся теплыми. Но для укладки под кафельную плитку или керамогранит она не подходит – гладкая пленка не сможет нормально соединиться с плиточным клеем или раствором, из-за чего кафель просто отваливается, пусть не сразу, а со временем.

Также электрическая инфракрасная пленка не сможет обеспечить соединение плиточного клея и основного пола, несмотря на наличие специальных технологических отверстий. Готовая конструкция получается ненадежной и недолговечной, она так и грозит развалиться по частям. Делаем вывод – под плиточный пол необходимо какое-то другое греющее оборудование, инфракрасная пленка сюда не подходит.

Нагревательные маты

Возможность смонтировать электрический теплый пол без стяжки под плитку обеспечивают вышеупомянутые греющие маты. Они представляют собой модульные конструкции, уже готовые для проведения монтажных работ – это небольшие участки из прочной сетки, на которых закреплены отрезки греющего кабеля. Раскатываем на ровной поверхности, наносим клей, укладываем плитку, даем высохнуть – теперь все готово, можно смело ходить по ней и ставить мебель.

Электрические теплые полы под плитку, созданные на основе греющих матов, радуют легкостью в установке. Они не требуют громоздкой и тяжелой цементной стяжки, но отличаются своей дороговизной – это небольшой минус, с которым придется смириться. Зато мы можем смело монтировать их на черновые поверхности и сразу же приступать к укладке кафельной плитки или керамогранита.

Нагревательный кабель

Теплый кабельный пол под плитку – более стандартное и дешевое решение, по сравнению с вышеупомянутыми матами. Он порадует теплом и продолжительным сроком службы, а также низкой вероятностью поломки. Электрические полы с подогревом такого типа монтируются на основе трех видов кабеля:

  • Одножильный – не самое достойное решение. Все дело в том, что такой формат кабеля требует подключения проводов сразу к двум концам, а не к одному. Это не очень удобно и приводит к заметным трудовым затратам;
  • Двухжильный – более продвинутый кабель для монтажа электрического теплого пола под плитку. Он легкий в укладке, так как не требует кольцевого подключения;
  • Саморегулирующийся кабель – он легко нарезается практически в произвольную длину, благодаря особой внутренней структуре может автоматически регулировать температуру нагрева.

Используя для монтажа электрического теплого пола под кафель саморегулирующийся кабель, вы получаете возможность сэкономить на электроэнергии. Также специалисты и потребители отмечают более равномерный прогрев, чего трудно достичь при использовании греющих элементов другого типа.

Итоговые выводы

Электрический подогрев пола под плитку мы можем реализовать двумя способами – с помощью нагревательного мата или греющего кабеля. Инфракрасная пленка для наших целей не подходит, ее лучше использовать с ламинатом. Точнее, использовать ее можно, но только на свой страх и риск – если класть плитку прямо на пленку, то никто не сможет гарантировать продолжительный срок службы такой конструкции. Велика вероятность ее выхода из строя уже в самое ближайшее время.

Подключение коллектора для пола

Начальным этапом конструирования теплого пола с жидким теплоносителем является монтаж коллекторного шкафа, то есть специального устройства, в котором будет распределяться горячая вода для обогрева пола.

Коллекторы для водяных полов имеют несколько модификаций, отличающихся, например, числом входов и выходов. Для того, чтобы понять, какой тип вам нужен, вам необходимо провести расчет водяного теплого пола.

В ходе него вы определите, какое количество труб, какого диаметра нужны вам для организации теплого пола.

Специалисты рекомендуют, подключать к одному входу коллектора не более 60 метров трубы с теплоносителем. Таким образом вы можете создать в одном помещении несколько контуров труб теплого водяного пола, каждый из которых будет подсоединен к коллектору.

Средний размер такого устройства (коллектора) – около 60 сантиметров в длину, 40 в высоту и 12 в глубину.

Подключение коллектора к теплому полу

Приобретите коллекторное устройство и короб для него в магазине строительных материалов.

Выдолбите в стене нишу под коллектор, либо рассчитайте место его установки. В целях экономии труб коллектор может устанавливаться непосредственно над полом.

На каждую из труб необходимо установить запорный вентиль.

Устройство теплого водяного пола под плитку

Если говорить коротко, то возводимая нами конструкция будет выглядеть так (снизу вверх):

  1. Гидроизоляция. Защитит все составляющие ТП от поступающей снизу влаги — как в жидком, так и в парообразном виде.
  2. Черновая (выравнивающая) стяжка. Укладывается по необходимости — если поверхность основания слишком уж неровная.
  3. Утеплитель. Предотвратит утечку драгоценного тепла в нижерасположенные плиту или грунт. Для лучшего эффекта весьма желательно, чтобы утеплитель имел особое покрытие, отражающее инфракрасное излучение.
  4. Армированная стяжка, в которой находятся трубы ТП. Стяжка играет роль не только несущего нагрузку элемента, но и распределителя тепла. В полах по лагам, в которых стяжка не предусмотрена, в качестве теплораспределителя следует использовать алюминиевый пластины, укладываемые поверх труб.
  5. Финишное покрытие: плитка, уложенная на клей.

Устройство теплых полов

Важно понимать, что в конструкции пола можно использовать только прочный утеплитель, способный без существенных деформаций выдержать приходящуюся на него нагрузку. Исключение составляют полы по лагам — здесь нагрузку держат лаги, так что утеплитель можно применять любой

Исключение составляют полы по лагам — здесь нагрузку держат лаги, так что утеплитель можно применять любой.

В последнее время в сети часто можно встретить рекомендации «специалистов» применять в системах ТП со стяжкой фольгированный Пенофол (вспененный полиэтилен). Следовать этим неразумным советам, конечно, нельзя: мягкий пенополиэтилен просто сплющится под тяжестью стяжки. Вдобавок имеющаяся на нем металлическая фольга будет почти сразу уничтожена щелочной средой раствора.

О трубах

Необходимо решить, какие трубы вы будете применять. Наилучшей теплопроводностью обладают металлические.

Доступны два варианта:

  • медные: очень дорогой вариант (в зависимости от диаметра, 250 – 330 руб./п.м.), к тому же для монтажа придется приглашать специалиста;
  • гофрированные из нержавеющей стали: изгибаются как угодно и стоят намного меньше медных (80 – 160 руб./п.м.).

Выпускаются металлические трубы с наружной защитной полимерной оплеткой.

Более доступными являются полимерные (пластиковые) трубы.

Применяют несколько их разновидностей:

Полипропиленовые

Самый дешевый материал (30 – 45 руб./п.м.).

Но имеет много недостатков:

  • почти не сгибается;
  • реализуется короткими отрезками;
  • от нагрева даже при наличии армирования (марки PN20 и PN25) сильно расширяется.

Обратите внимание! Любая пластмасса пропускает внутрь кислород из окружающего воздуха, поэтому для систем отопления нужно приобретать только трубы с армированием из алюминия или иного газонепроницаемого материала (антидиффузионный слой).

Полиэтилен

Стоит лишь немного дороже полипропилена, но зато:

  • хорошо гнется;
  • продается в бухтах отрезками очень большой длины (контур даже при максимальной длине можно выложить цельным);
  • выдерживает более высокие температуры;
  • имеет меньший коэффициент линейного расширения.

Есть два подвида:

  1. Сшитый полиэтилен (PEX).
  2. Термостойкий полиэтилен (PE-RT). Стоит несколько дешевле PEX и в отличие от него может соединяться сваркой.

PEX- и PERT-трубы могут армироваться:

  • алюминием (это то, что называют металлопластиковыми трубами): стоимость — 40 – 55 руб./п.м.;
  • полиэтилвиноловым спиртом (EVOH): газонепроницаемые, стоят 55 – 65 руб./п.м.

Проектируя ТП, важно помнить: длина контура не должна превышать 100 м (обычно этого хватает примерно на 20 кв. м)

Трубы укладывают двумя способами:

  • «змейкой»: целесообразно при наличии 1-й наружной стены, вдоль которой пускается начальная часть контура (самая горячая);
  • двойной спиралью или «улиткой» (две наружные стены).

Шаг укладки труб — 30 см, вблизи наружных стен — 15 см.

Подготовительные мероприятия

Прежде, чем начать монтаж тёплого водяного пола под плитку надо подготовить материал, инструмент и проект будущей конструкции.

Смотрите видео

3 Как сделать схему раскладки контура теплого пола

Watch this video on YouTube

 Инструменты и материалы

Для установки греющей конструкции необходимо подготовить следующий инструмент: отвёртку, рулетку, рожковый ключ, перфоратор и правило для выравнивания стяжки.

Кроме того, следует закупить материал:

  • трубы и элементы для их фиксации;
  • насос и вентили;
  • арматурную сетку;
  • гидро и теплоизоляционный материал;
  • строительный скот;
  • крепежи.

Каждый вид труб имеет свои плюсы и минусы

Поэтому при выборе следует брать внимание не только на характеристики изделия и помещения, в котором они будут укладываться, но и свои требования и финансовые возможности

Расчёт требуемого материала

Для расчёта длины трубопровода следует учитывать характеристики трубного изделия и особенности отопительной системы. Для облегчения вычислений можно использовать онлайн-калькулятор.

Программа выдаёт усреднённые данные, поэтому для корректировки применяется поправочный коэффициент, на который влияет ряд параметров. Потребуется занести размер (диаметр) труб, укладочный шаг, информацию о материале контура, финишного покрытия и стяжки.

Чтобы рассчитать размер трубопровода можно воспользоваться следующей формулой:

L=S/n*1,1+k,

в которой:

  1. L — длина отопительного контура;
  2. S — площадь помещения;
  3. n — шаг укладки;
  4. 1.1 — средний коэффициент запаса для изгиба;
  5. k — расстояние коллектора от пола.

Есть более простая формула — каждая из двух смежных сторон комнаты умножается на шаг укладки и результаты суммируются. Это и есть длина контура, только следует добавить расстояние до коллектора.

Подготовка проекта

Чтобы изготовить проект можно использовать листок из обычной тетради в клетку. Следует строго придерживаться масштаба помещения, в котором планируется укладка.

Начинать чертёж нужно с нанесения общих очертаний комнаты, с отметкой участков, где находятся двери, окна и внешняя стена. При большой площади помещения необходимо оборудовать декомпрессионные швы, которые также отражаются в плане. Трубы тёплого пола не должны размещаться на этих швах. Но если контур их пересекает, то он защищается гофрированной трубой.

Затем, на схеме отмечаются участки, где планируется установка мебели, которая будет плотно прилегать к полу. Здесь нет смысла укладывать нагревательные элементы. Определяется место монтажа коллекторного шкафа. После чего, на плане отражается укладочная схема труб.

Две основные схемы, которые используются при укладке:

  • «змейка» — трубопровод укладывается вдоль стены с определённым шагом, то есть в одной половине комнаты трубы будут более горячие, чем в другой, данный способ рекомендован для небольших помещений;
  • «улитка» — трубы с горячим теплоносителем размещаются параллельно тем, по которым циркулирует остывшая вода, поэтому обогрев поверхности более равномерный.

При составлении схемы необходимо придерживаться ряда правил:

  • длина одного контура не более 120 метров;
  • все магистрали должны быть приблизительно одинаковы — разница не больше 15 метров;
  • стандартный шаг 150 мм, при наличии сурового климата его можно незначительно уменьшить;
  • укладывать нагревательный элемент нужно с отступом от стен 150 — 300 мм;
  • контур должен быть цельный.

Если вы не уверите, что сможете сделать правильно проект и расчёт материала, то лучше воспользоваться услугами профессионалов.

Сравним системы, плюсы и минусы

Проведем сравнительный анализ моделей тёплого пола, наиболее подходящих для ванной с плиткой:

  1. Себестоимость. Водяной пол в плане материала и эксплуатации дешевле, особенно если не требуется обустройство котельного оборудования. Сооружение электрических систем выйдет дороже, на это влияет цена материала, кроме того потребуется приобрести терморегулятор и датчик. Эксплуатация так же стоит не дешево, ведь работают они от электричества, а тарифы на него высокие.
  2. Безопасность. При использовании электрических полов риск удара током минимален, только при неполадке устройства. Водяная греющая система абсолютно не опасна, единственное — есть вероятность протечек.
  3. Надёжность. Электрический вид обогрева — надёжный и долговечный, может сломаться лишь терморегулятор. Водяные полы прочны, но при протечке, потребуется демонтаж стяжки.
  4. Мощность. В электрополах она находится в диапазоне 15 — 30 градусов. В водяных — достигает 50 градусов.
  5. Монтаж. Укладка греющих приборов с жидким теплоносителем трудоёмкий и долгий процесс. Обустройство электрических полов, особенно инфракрасных, или матов, дело простое и более быстрое.

Тёплый пол, размещённый под плиткой в ванной комнате, обладает своими преимущества и недостатками. К положительным сторонам можно отнести прогрев холодного плиточного материала, и понижение влажности в комнате. Напольное отопление не опасно для человека. Электромагнитные волны, излучаемые кабельными полами минимальны, а в инфракрасных полах они вообще отсутствуют.

Стоит отметить, что греющий пол в ванной не позволяет образовываться плесени и грибку, соответственно не дает развиваться микробам. Такой обогрев не сушит воздух, тем самым создаётся комфортный микроклимат в помещении, что благоприятно сказывается на здоровье человека.

Установка теплого пола под плитку

Благодаря своей практичности кафель часто укладывается в помещениях, где напольное покрытие подвергается особо серьезным внешним воздействиям — на кухне, в ванной комнате, коридорах и санузлах. Дополнительный обогрев таких помещений никогда не будет лишним. К тому же у керамической плитки есть еще одно достоинство, делающее устройство водяного пола целесообразным, — она отлично проводит и отдает тепло.

Устройство водяного теплого под плитку имеет определенные особенности. Во-первых, этот строительный материал укладывается только на идеально ровную основу, обладающую хорошей адгезией с плиточным клеем. Во-вторых, кафель отличается достаточно большим весом, что накладывает определенные требования к прочности основания.

Поэтому технология монтажа теплого пола под плитку несколько отличается от порядка устройства напольной системы под более легкие покрытия — паркет, линолеум или ламинат.

Схемы укладки водяного контура

Если монтаж теплых водяных полов осуществляется по накатанной, традиционной технологии в четкой последовательности, то укладка греющей трубы может выполняться в различных вариациях. Основная цель, которую преследуют при оборудовании греющих полов, заключается в равномерном обогреве всей площади отапливаемого помещения. Укладывать трубопровод просто так, как захочется, значит заведомо создать проблемные зоны во всей конструкции. Теплоноситель по мере расхода имеет свойство быстро терять температуру, поэтому трубы необходимо уложить, начиная от стен, далее двигаясь к входу в помещение или к его центру. Для этого специально разработанные оптимальные схемы укладки водяного контура, каждая из которых имеет свои особенности.

Смесительный узел и коллектор являются началом всей системы отопления. Водяные контуры подключаются в четкой последовательности. Начало трубопровода – к входному патрубку, конец трубы присоединяется к обратному клапану.

Можно смонтировать теплый пол своими руками, водяной, контур которого будет укладываться следующим образом:

  • монтаж трубы по схеме змейка»
  • укладка трубопровода по схеме улитка;
  • комбинированная схема.

При оборудовании отопления в угловых комнатах используется схема укладки трубы для усиленного обогрева.

В каждом отдельном случае можно говорить о преимуществах той или иной схемы. К примеру: улитка является самой простой схемой. Изгиб трубы здесь достигает 900, тогда как в змейке греющая труба будет изогнута на 1800.

Там где отапливаемые помещения имеют линейный уклон, лучше монтировать трубу по схеме «змейка». Трубопровод укладывается по направлению от смесительного узла в сторону уклона. Воздушные пробки в таком варианте легко удаляются, чего не скажешь о трубе, уложенной по схеме «улитка». В помещениях с уклоном удаление воздушных пробок может быть проблематичным.

Для помещений большой площади, где требуется для обогрева использовать несколько водяных контуров одинаковой длины, схема укладки трубопровода «змейка» очень удобна. Благодаря такому способу монтажа можно добиться сбалансированной работы всей системы отопления.

Уложенные на подготовленное основание греющие трубы подключаются к коллектору, распределяющего подачу теплоносителя в систему. Распределительный шкаф вместе со смесительным узлом устанавливается либо в отапливаемом помещении, либо рядом с ним, что существенно снижает количество труб и расход другие материалов. Изгибы водяной трубы в месте подключения к коллектору зашиваются в специальный защитный короб.

В каждом отдельном случае следует придерживаться определенного порядка укладки водяной трубы. При работе со схемой улитка, труба сначала укладывается по периметру стен, после чего от самой дальней стены следует поворот. В обратном направлении труба укладывается по спирали, достигая центра отапливаемого помещения. Для схемы змейка укладка водяного контура происходит следующим образом. Труба ложится по периметру стен, после чего в обратном направлении делаются равномерные изгибы.

Используемые в ряде случаев комбинированные схемы монтажа греющих труб для теплых полов, предполагают одновременное использование обоих вариантов. Одна половина помещения может быть отапливаемая водяным контуром, уложенным по схеме змейка, тогда как другая часть помещения будет отапливаться трубой, смонтированной по схеме улитка.
