Водяные конвекторы отопления

Виды водяных конвекторов отопления

Настенные конвекторы водяного отопления

Внешне практически ничем не отличаются от радиаторов, если смотреть на наружную часть. Если же вскрыть корпус, то увидим совсем небольшой теплообменник, а все остальное будет просто корпус, который выполняет аэродинамическую функцию (по заявлением производителей) и усиливает движение тепловых потоков.

• За счет такого устройства конвектор содержит всего 0,4 литра теплоносителя в одном киловатте мощности.
• У настенных конвекторов самая большая теплоотдача, по сравнению с другими вариантами исполнения.
• Сам конвектор имеет цельную конструкцию и подбирается по габаритам и мощностям для каждого помещения.

Встраиваемый в пол водяной конвектор

По другому его называют еще внтурипольным конвектором. Лучшее устройство для отсечения холодных зон больших окон. По своему устройству повторяют настенные конвекторы с той лишь разницей, что все исполнено в горизонтальном виде.

https://youtube.com/watch?v=3q0QuMQiL5g

Особенности встраиваемых в пол конвекторов

• Бывают с естественной и принудительной конвекцией. Конвекторы с вентиляторами выполняют функцию основного отопления. Обычные же служат для дополнения основного альтернативного отопления.
• Одни из самых дорогих приборов отопления. 1 Квт может достигать стоимость 30000 рублей за штуку
• Имеют слабую мощность. Поэтому часто комплектуются дополнительным вентилятором для усиления конвекции.

Особенностью является решетка, которая защищает теплообменник и выполняет декоративную функцию. Может изготавливаться из чего угодно: алюминия, стали, дерева, камня и других материалов.

Если видите такие приборы в каких-то помещениях с большими окнами, знайте, застройщик скорей всего основательно подошел к обогреву своих владений.

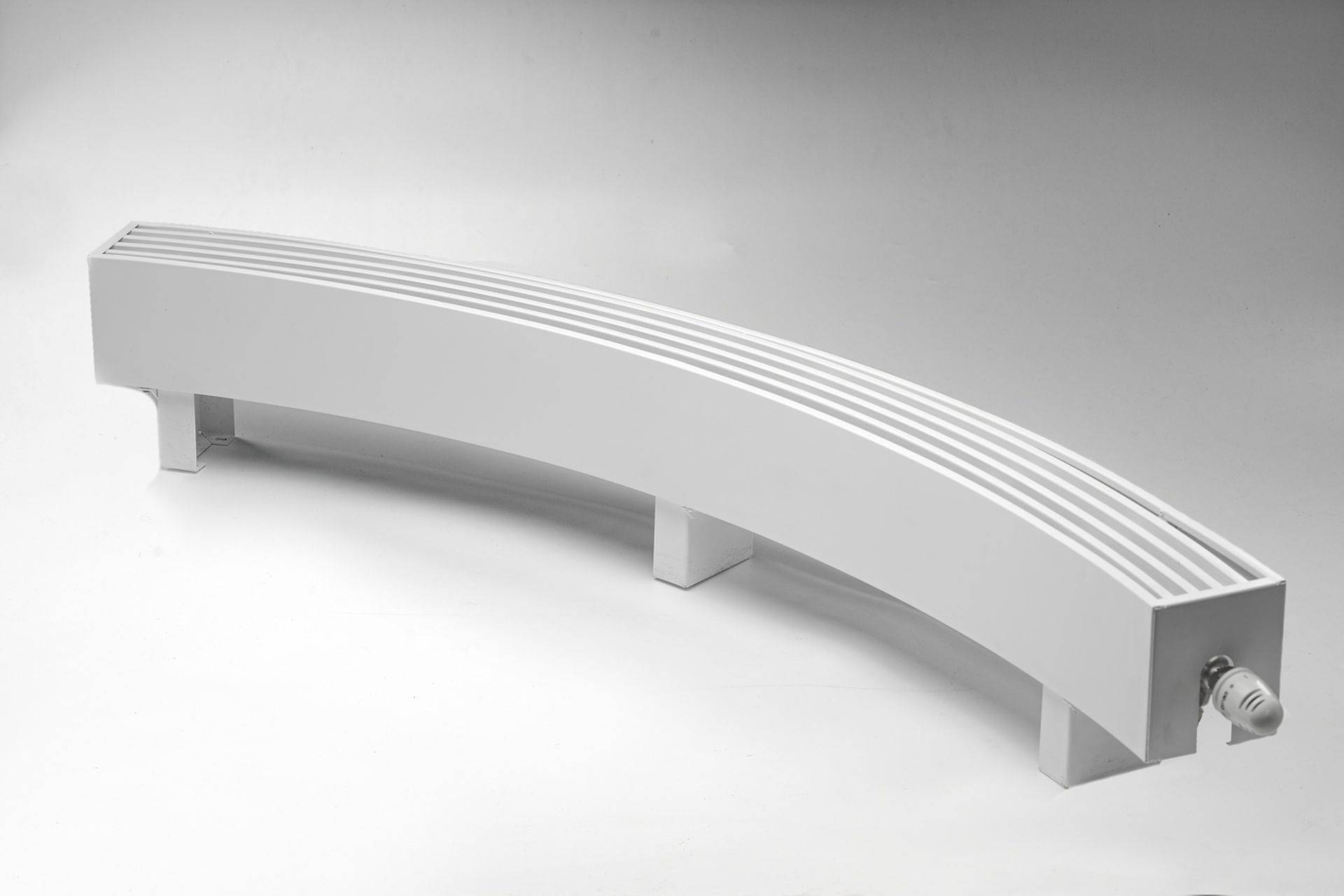

Напольные водяные конвекторы отопления

По сути тоже самое, что и встраиваемые в пол конвекторы. Разница лишь в том, что не монтируются в пол, а находятся на его поверхности. Имеют большую мощность, чем внутрипольные собратья.

Достоинства и недостатки оборудования

На современном рынке представлено огромное количество отопительных устройств напольного и настенного монтажа. Универсальные внутрипольные приборы пользуются особой популярностью, так как они обладают уникальными характеристиками и достоинствами.

Минусы встраиваемых приборов

Основной недостаток внутрипольных конструкций — высокая стоимость. Их цена в несколько раз выше аналогичных обогревательных приборов напольного агрегата одинаковой мощности.

Это связано с тем, что монтаж устройства намного сложнее, чем конвекторов обычных моделей.

Схема монтажа внутрипольного отопления описывает процесс установки водяной конструкции. Он довольно сложный, так как включает несколько важных процессов (+)

При установке оборудования встроенного типа трубы подводки должны находиться в полу. Это популярное решение, сложное, с технической точки зрения. Для скрытого монтажа изделия необходимо поднимать пол, что можно сделать не во всех помещениях.

Плюсы внутрипольных систем

Основное преимущество конвекторов, встраиваемых в пол, — скрытый монтаж, который дает широкие возможности для смелых дизайнерских решений. Это подходящий вариант для оснащения витрин и панорамного остекления.

Несмотря на сложности монтажа и высокую цену, конвекторы отопления в полу — востребованная и стильная модель обогревательного прибора

Для открытых, стильных интерьеров установка отопительных приборов может стать проблемой из-за нехватки свободного места. В большинстве квартир и жилых домов, оборудованных модными панорамными окнами, громоздкой радиатор никак не впишется в общую стилистику помещения.

Оптимальный выход в таких ситуациях — встраиваемый конвектор. Причем можно подобрать модель с естественной или принудительной конвекцией.

Напольные, настенные и встраиваемые конвекторы

Напольные виды конвекторов отопления – весьма удобное решение. Преимущество – в мобильности. Ведь при необходимости вы сможете переместить прибор в любую другую комнату. А вот недостатком можно назвать шнур электропитания. Без подключения к сети конвектор работать не сможет – а в некоторых случаях шнур может стать явным неудобством (особенно, если в доме маленький ребенок).

Их преимущество – в небольшой толщине. Такой конвектор можно установить под окном – это создаст надежную защиту от проникновения в помещение холодного воздуха. Настенные конвекторы отличаются привлекательным дизайном – они практически незаметны и не портят общий вид помещения.

Настенные электрические конвектора

Встраиваемые плинтусные конвекторы отопления являются идеальным решением для больших помещений. В них не выгодно устанавливать настенные конвекторы, поскольку они просто не могут прогреть довольно большую площадь.

Единственное неудобство – планирование такой отопительной системы производится еще в процессе построения здания. Ведь в полу должны быть специально подготовлены ниши для конвекторов, а также каналы, в которых будет проложен трубопровод, подающий горячий теплоноситель. Внешне же встроенные медные конвекторы отопления будут выглядеть просто как красивая решетка в полу, сквозь прутья которой в помещение поднимается нагретый воздух.

Встраиваемые в пол конвекторы отопления

Для того чтобы ускорить прогрев большого помещения встроенным конвектором, нередко используют устройство, оснащенное мощным вентилятором. С его помощью циркуляция воздуха осуществляется значительно быстрее.

Прекрасным решением для дома являются достаточно небольшие встраиваемые стальные конвекторы отопления. Они с легкостью монтируются под плинтус, в корпус встроенной мебели. Разумеется, этот вариант подходит исключительно для электроконвекторов.

Внутрипольный конвектор или его аналог – теплый пол, что лучше?

Если рассмотреть особенности обогрева помещения с помощью конвектора и теплого пола, то можно отметить:

• Водяные теплые полы могут работать в определенном диапазоне температур и давления, обеспечить который в квартирах с централизованным отоплением сложно. В высотных домах с принудительной системой отопления давление достигает 15 бар, что для теплых полов неприемлемо – могут появиться трещины в трубах, течи, разрушение полового покрытия. Конвекторы, в которых змеевик выполнен из медной трубы, выдерживают такое давление длительно и без разрушений.
• Для монтажа теплого пола нужно соблюдать минимальную и максимальную протяженность контура, их нельзя смонтировать на небольшой площади или отдельном промежутке, например, перед окном или балконной дверью. Конвекторы можно монтировать в любом месте.
• Некоторые виды полового декоративного покрытия крайне восприимчивы к общему перепаду температур, например, паркет из натурального дерева при устройстве теплых полов начинает рассыхаться уже через пару лет, особенно при подключении к централизованному отоплению с температурой теплоносителя выше 40 градусов. Конвекторы устанавливают в тех местах, где необходим интенсивный обогрев, при этом половое покрытие в остальной части комнаты не нагревается.
• При выходе конвектора из строя его легко можно отремонтировать или заменить, не вскрывая полов. С теплым полом такая операция невозможна, придется демонтировать его по всей площади комнаты.

Благодаря всем описанным особенностям внутрипольные конвекторы отопления половые уверенно завоевывают популярность у городских жителей и владельцев частных домов. Их можно устанавливать как самостоятельные отопительные приборы или совместно с обычными радиаторами.

Внутрипольный конвектор перед французским окном

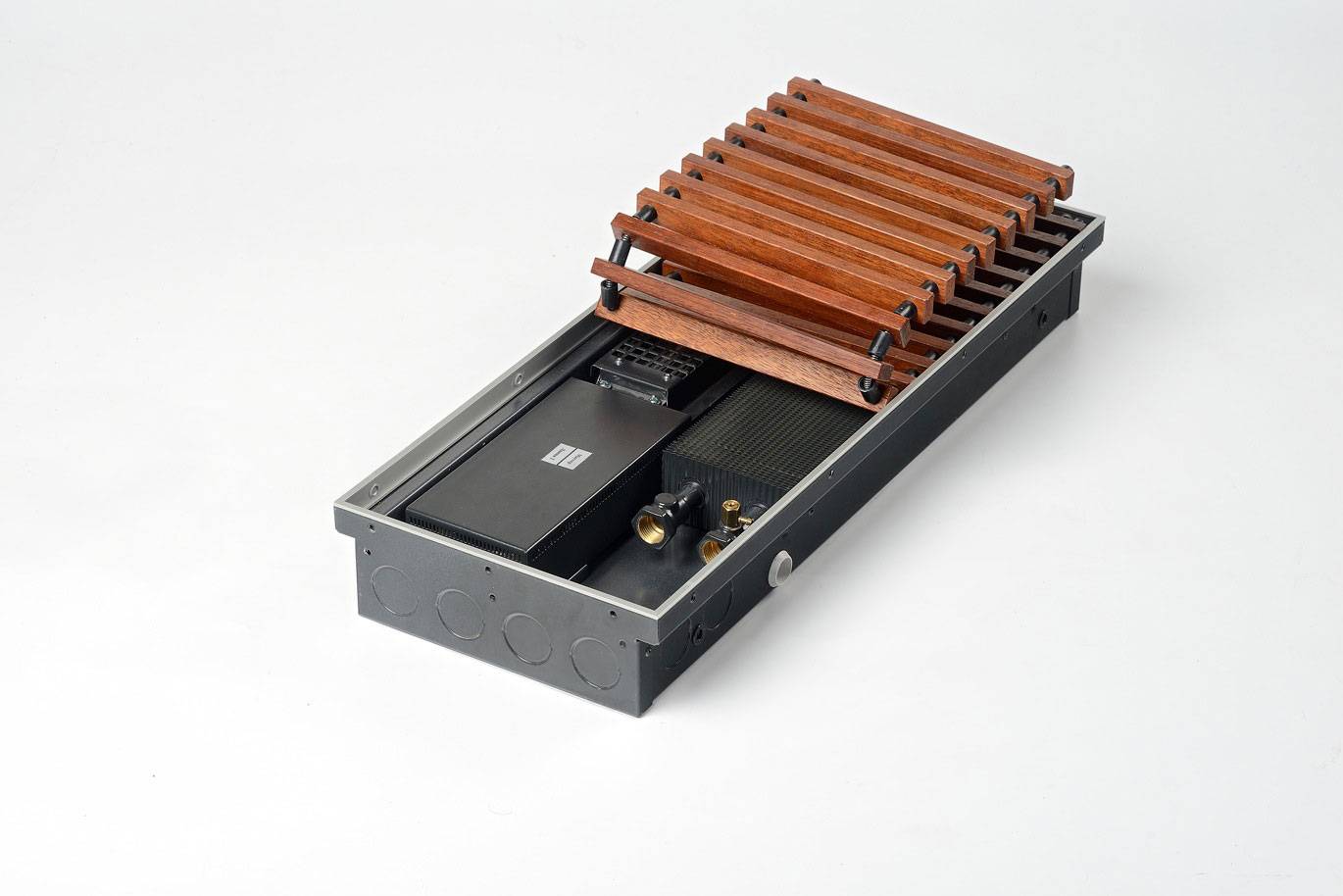

Устройство и внешний вид внутрипольного конвектора с вентилятором

Конвекторы представляют собой корпус в виде лотка или короба из металла с антикоррозионными свойствами или покрытием, внутри которого установлен теплообменник – змеевик из меди с алюминиевыми ребрами, увеличивающими площадь теплоотдачи. Змеевик имеет штуцера для подключения к системе отопления. Сверху короб закрывается решеткой, которая может быть выполнена из разных материалов и в разных стилях, сочетающихся с традиционными декоративными половыми покрытиями. Короб опирается на регулировочные болты, предназначенные для установки конвектора по уровню.

Устройство конвектора

Принцип действия

Принцип действия конвектора предельно прост: холодный воздух от поверхности пола попадает внутрь короба, где нагревается за счет теплоотдачи алюминиевых пластин змеевика. Более легкий нагретый воздух поднимается вверх через решетку, а на его место поступает новая порция холодного воздуха. Этот процесс происходит непрерывно, в результате воздух вокруг конвектор имеет одинаковую комфортную температуру. Некоторые мощные модели оснащены вентилятором, принудительно увеличивающим скорость теплообмена.

Принцип действия внутрипольного конвектора

Выбор мощности водяного внутрипольного конвектора

Любые отопительные приборы выбирают по их тепловой мощности, то есть способности поддерживать заданную температуру в помещении. Конвекторы – не исключение, перед их установкой необходимо рассчитать их мощность. Расчет мало чем отличается от расчета обычных радиаторов. Выполняют его так:

• Определяют размеры помещения и его площадь – произведение сторон, выраженное в метрах. Например, прямоугольная комната с размерами 4х6 метров имеет площадь 24 метра квадратных.
• Умножают полученную площадь на 100 и получают необходимую для ее отопления тепловую мощность, выраженную в ваттах (Вт). Для приведенного выше примера это значение равно 2400 Вт.
• Количество конвекторов определяют в зависимости от мест их установки. Можно установить их только перед балконными дверями и дополнить радиаторами или же выполнить все отопление комнаты конвекторами. Для рассматриваемой комнаты, например, хватит четырех внутриполовых конвектора марки MINIB COIL-P80-2500 с мощностью 650 Вт каждый.

Лучше выбирать конвекторы с небольшим запасом мощности, так как паспортные характеристики рассчитаны на идеальные параметры системы отопления, что в реальности бывает не всегда.

Мощность конвектора – важный показатель

Устройство и принцип работы водяного конвектора

Водяной конвектор – компактный отопительный прибор, подключаемый к системе центрального или автономное отопление в многоквартирном доме. В основе работы этого обогревательного прибора лежит принцип конвекции – перемещения воздушных потоков.

Водяной конвектор отопления

В качестве теплообменника в водяном конвекторе используется нагреватель, состоящий из медной трубы, на которой для увеличения теплоотдачи закреплены алюминиевые ребра. Для присоединения к трубам системы отопления с торца конвектора предусмотрены фитинги. Для стравливания воздуха из системы предусмотрен воздушный клапан.

Воздушный клапан на водяном конвекторе

Рабочая часть конвектора заключена в корпус из металла, окрашенного порошковой краской. В корпусе предусмотрены решетки или отверстия для забора и выхода воздуха. Некоторые модели оснащены терморегулятором, позволяющим выставить желаемую температуру воздуха.

Устройство водяного конвектора

Конвекция может быть как естественная, так и принудительная. При естественной конвекции слои воздуха, расположенные в зоне теплообменника, нагреваются, становятся легче и поднимаются вверх, заменяя более тяжелый холодный воздух. Он, в свою очередь, опускается вниз и процесс повторяется. Для принудительной конвекции в некоторые модели встроен вентилятор.

Конвектор с принудительной вентиляцией

Принцип работы водяного конвектора:

• теплоноситель – вода или антифриз – проходит по трубам с алюминиевыми ребрами и нагревает их;
• холодный воздух поступает через заборную решетку и, проходя через нагреватель, греется, после чего воздушные потоки поднимаются вверх;
• на их место поступают новые порции холодного воздуха.

Принцип работы водяного конвектора

От обычных радиаторов водяные (электрические) конвекторы отличаются тем, что быстрее нагревают воздух в помещении и способны создавать эффективную тепловую завесу. По этой причине водяные конвекторы часто располагают вдоль панорамных окон, существенно снижая тепловые потери, а также встраивают в пол вдоль внешних холодных стен.

Водяные конвекторы под панорамным окном

Достоинства и недостатки водяных конвекторов

К достоинствам водяных конвекторов отопления можно отнести:

• быстрый и эффективный прогрев помещения;
• возможность создания тепловой завесы перед окнами или дверями;
• небольшая масса и малый объем теплоносителя, водяные конвекторы можно вешать на легкие гипсокартонные перегородки;
• большой выбор типоразмеров и видов исполнения;
• возможность встроить конвектор в пол, стены или плинтуса;
• эстетичность, конвекторы хорошо вписываются в любой дизайн;
• стенки водяных конвекторов не нагреваются выше +45 градусов, поэтому их можно без опасения устанавливать в детской;
• водяные конвекторы обладают абсолютной пожаробезопасностью.

Водяные конвекторы отопления — конструктивные особенности и преимущества

Недостатки конвекторного водяного отопления:

• цена на водяные конвекторы выше, чем на радиаторы той же тепловой мощности;
• габариты настенных водяных конвекторов зачастую больше, чем радиаторов;
• в помещениях с большой высотой потолков водяные конвекторы могут оказаться неэффективными, так как теплый воздух будет скапливаться под потолком.

Внутрипольный обогреватель конвекторного типа

Влажную уборку нужно делать чаще

Явление конвекции

Одним из условий комфортности пребывания в помещении является температурный режим, соответствующий назначению комнаты. Если речь идёт о зимнем периоде, то подразумевается необходимость прогрева воздушной среды в жилье до определённого значения температуры, что достигается с помощью бытовых обогревателей.

Из существующих способов нагрева воздуха в жилых помещениях используются те, которые не оказывают отрицательного воздействия на человека и не создают опасности пожара или взрыва. Например, обогрев жилой комнаты теплом открытого пламени костра по понятным причинам не приемлем, но тот же костёр в камине или печи нагреет стенки топки, которые отдадут тепло воздуху помещения, и такой способ отопления жилья широко распространён.

Для повышения температуры в помещении необходим контакт воздуха с более горячим, чем он, предметом, который передаст ему тепло — теплообмен. Достигается это двумя способами:

• предмет (теплообменник в конструкции обогревательного прибора) нагревается с помощью преобразования энергии теплоносителя в тепло — сжигания топлива или прохождения электрического тока через проводник с высоким сопротивлением;
• предметы и ограждающие конструкции в комнате нагреваются под воздействием излучения инфракрасных отопителей и становятся теплообменниками — источниками тепла.

В обоих случаях инициируются так называемые конвективные потоки, обуславливающие конвекторное отопление. Воздух, контактируя с горячими предметами, нагревается и увеличивается в объёме. Так как нагретый воздух имеет меньшее значение плотности, он устремляется вверх, замещаясь холодным.

При стабильно высокой температуре теплообменника этот процесс происходит непрерывно и называется конвекцией.

Что такое конвекция в отоплении. Нагретый воздух движется от радиатора-теплообменника или нагретых ИК-излучением предметов вверх, а холодный (остывающий горячий) – вниз. Аналогично при контакте с теплообменником ведут себя и жидкости, поэтому их циркуляция при нагреве также называется конвекционной.

Выбор конвекторов

Чтобы водяные конвекторы идеально вписались в инфраструктуру здания, необходимо продумывать всю отопительную систему еще на этапе проектирования. Например, при использовании в конструкции дома панорамных окон и внутрипольных конвекторов нужно предусмотреть ниши для их установки. Впрочем, в частном домостроительстве наиболее популярным является настенный водяной конвектор отопления, который устанавливается под окнами и вдоль глухих стен.

В том, что касается качества и стоимости, можно сказать следующее:

• Изделия отечественных производителей по рассматриваемым параметрам наиболее сбалансированы;
• Китайские отопительные устройства дешевы, но их качество зачастую можно поставить под сомнение;
• Различные зарубежные конвекторы могут обходиться намного дороже, но и качество будет соответствующим.

Разумеется, перед тем, как выбрать конвертер водяного отопления, нужно изучить ассортимент конкретных производителей и их репутацию.

Как выбирать водяные конвекторы

Водяные настенные конвекторы подбираются исходя из их мощности – этот параметр указывается в паспортах оборудования. Как мы знаем, на обогрев 10 кв. м. площади нам нужен 1 кВт тепловой энергии. Не забываем вычислить тепловые потери для каждого помещения и определиться с размером запаса (как правило, он варьируется в пределах 10-20% от вычисленной мощности). Далее начинам подбирать сами обогреватели.

Для более равномерного прогрева советуем приобрести по одному конвектору под каждое окно. В вытянутых комнатах с малым количеством окон допускается установка оборудования вдоль глухих стен.

Сферы использования

Обширная сфера применения во многом обуславливается основными достоинствами водяных конвекторов:

1. Быстрый прогрев. На прогрев помещения, в котором установлен водяной отопительный конвектор, уходит гораздо меньше времени по сравнению с традиционными радиаторами.
2. Высокая эффективность. Благодаря особой конструкции и уникальному принципу работы КПД конвекторов может достигать около 95% – а это один из самых высоких показателей в сфере отопительного оборудования.
3. Компактность. Отопительные конвекторы отличаются сравнительно небольшими размерами, поэтому для их установки не требуется много места. Кроме того, компактность позволяет использовать такие устройства без вреда для интерьера отапливаемого помещения.

Кроме уже описанных достоинств стоит также отметить простоту обслуживания конвекторов, уборка которых сводится к периодической очистке от пыли. Для уборки вполне подойдет обычный пылесос достаточной мощности. Правда, есть еще и необходимость внутренней очистки хотя бы два раза в месяц, направленная на предотвращение загрязнений системы изнутри – но эта работа тоже выполняется без особых проблем.

Особенности выбора

Выбор подходящих конвекторных обогревателей начинается еще на этапе проектировки отопительной системы, а также при постройке дома. Если вы планируете использовать панорамные окна, присмотритесь к внутрипольным конвекторам и предусмотрите ниши для их встраивания. В остальных случаях можно обойтись настенными моделями, располагая их под окнами и вдоль глухих стен. Еще один вариант для почти скрытого отопления – это плинтусные конвекторы, обладающие минимальными размерами.

Для того чтобы правильно подобрать мощность конвекторного обогревателя просто умножьте площадь помещения на 100, полученное число и будет необходимой мощностью в Ватах.

Необходимая тепловая мощность рассчитывается точно так же, как в случае с обычными радиаторами, исходя из 100 Вт на 1 кв. м. Что касается выбора по стране производителя, то тут есть некоторые нюансы – устройства, производимые в России, отличаются оптимальным сочетанием цены и качества. Зарубежное оборудование более качественное, но и дорогое. Что касается Китая, то тут нужен индивидуальный подход, так как качество китайской продукции непредсказуемое.

Производители водяных конвекторов отопления из России – ТЗПО, “Бриз”, “КЗТО Радиатор”, “Конрад”, Varmann, “Изотерм”, НББК, “Вилма” и Technoheat.

Сферы использования

Обширная сфера применения во многом обуславливается основными достоинствами водяных конвекторов:

1. Быстрый прогрев. На прогрев помещения, в котором установлен водяной отопительный конвектор, уходит гораздо меньше времени по сравнению с традиционными радиаторами.
2. Высокая эффективность. Благодаря особой конструкции и уникальному принципу работы КПД конвекторов может достигать около 95% — а это один из самых высоких показателей в сфере отопительного оборудования.
3. Компактность. Отопительные конвекторы отличаются сравнительно небольшими размерами, поэтому для их установки не требуется много места. Кроме того, компактность позволяет использовать такие устройства без вреда для интерьера отапливаемого помещения.

Кроме уже описанных достоинств стоит также отметить простоту обслуживания конвекторов, уборка которых сводится к периодической очистке от пыли. Для уборки вполне подойдет обычный пылесос достаточной мощности. Правда, есть еще и необходимость внутренней очистки хотя бы два раза в месяц, направленная на предотвращение загрязнений системы изнутри – но эта работа тоже выполняется без особых проблем.

Принцип нагрева

По принципу нагрева оборудование бывает водяным, электрическим, газовым.

Водяные с медными или алюминиевыми трубами

Как понятно из названия, нагревательным элементом в таких устройствах является горячая вода. Корпус прибора изготавливается из стали, а сверху располагается крышка. В зависимости от модели крышка может сниматься или быть стационарной.

Фото 2. Водяной конвектор отопления со стальным кормусом в комнате, установленный на стену.

Прибор подключается к трубам отопления с помощью имеющихся на торцевой или боковой сторонах вводов. Все современные конвекторы имеют воздушную заслонку, позволяющую регулировать интенсивность нагрева.

Вода циркулирует по медным или алюминиевым трубам, к которым прикреплены металлические пластины, увеличивающие нагреваемую площадь. Для изготовления устройства может быть использован и другой металл, обладающий хорошей инертностью и высокой теплопроводностью.

При выборе такого устройства обратите внимание на зазоры между трубой и пластинами. Даже миллиметровое расстояние существенно снижает теплопроводность

Принцип работы основан на все том же физическом свойстве горячего газа подниматься вверх. В водяных конвекторах могут быть дополнительно установлены вентиляторы, увеличивающие скорость циркуляции воздушных масс.

Внимание! Приобретая водяной конвектор, важно, чтобы корпус и шланги соединения были изготовлены из нержавеющей стали. Этот материал не подвергается коррозии

Электрические канальные

Такие аппараты очень похожи внешне на обычные электронагреватели, работающие по принципу излучения.

Отличие только в том, что корпус более плоский. Настенные электрические конвекторы крепятся на высоте 15 см от пола. А также бывают универсальные канальные приборы, обладающие ножками.

Их можно и ставить на пол, и монтировать на вертикальную поверхность.

Нагревательным элементом в данном случае служит ТЭН, располагающийся внутри корпуса устройства. Сам ТЭН помещен в кожух или внутрь системы пластин, чтобы увеличить площадь нагрева.

Сверху и снизу корпус аппарата имеет отверстия, через которые мимо ТЭНа проходят воздушные массы. Такие приборы обладают рядом достоинств. Особенно они популярны из-за полной бесшумности, так как электрические устройства не снабжают вентиляторами.

Главным недостатком данных аппаратов является неэкономичность, так как для их работы требуется большое количество далеко не дешевой электроэнергии. Кроме того, эти устройства хороши лишь для нагрева небольших помещений или в качестве дополнительного отопления.

Важно! При выборе аппарата следует правильно рассчитать его мощность и обратить внимание на наличие защиты от перегрева. В противном случае возможны неприятные ситуации, вплоть до возникновения пожара

Газовое конвекторное оборудование

Главным достоинством газовых аппаратов является простота монтажа и эксплуатации. Для функционирования устройств не требуется подключения электроэнергии, работают они бесшумно благодаря отсутствию вентиляторов. Функционируют такие приборы, как на сжиженном (баллонном), так и на природном газе.

Фото 3. Газовый отопительный конвектор в помещении, отличается простотой в эксплуатации и бесшумной работой.

Принцип работы основан на естественной циркуляции воздуха. Воздушные массы попадают в закрытую камеру, нагреваются и выходят в помещение. Продукты сгорания газа посредством дымохода удаляются на улицу.

Устройство дымохода газовых конвекторов таково, что неопасно выводить его даже через деревянную стену. Это коаксильная трубка, заключенная в контур. По трубке выходят продукты горения газа, а во внешнем контуре находится воздух. Поэтому дымоход не нагревается.

Внимание! Для установки таких конвекторов потребуется помощь специалистов из газовой компании
