Особенности заполнения системы отопления закрытого типа
Для выполнения работ необходим насос и расширительный бак. Рекомендуется делать это вдвоём. Задача первого — наполнять контур водой, пока второй контролирует спуск воздуха.
Если приходится делать всё в одиночку, достаточно включить слабый напор. Клапан для сброса газа должен быть в верхней части трубопровода, на отдалении от котла.
Перед началом под место вытекания жидкости ставят ёмкость для её сбора.
Кран для удаления воды ставят внизу. Неподалёку от него, возле котла, монтируют подающий патрубок. Для заполнения используют шланг, который помещают в водопровод или соединяют с насосом. Успешному процессу способствует высокий напор. Система заполнится, когда из клапана для отвода покажется жидкость. Затем идёт спуск воздуха и проверка давления. При необходимости процедуру повторяют.
В двухконтурной системе процесс проще. Для залива используют систему подпитки, если есть. Она автоматически проведёт балансировку, удалит газ и подберёт заданное давление. При её отсутствии понадобится соединить шлангом водопровод с котлом и провести заполнение через последний. В этом случае придётся вручную чистить контур от воздуха.
Если котёл газовый, с него придётся снять лицевую крышку. Там расположен насос для подкачки. Устройство включают, прогревая теплоноситель.
Жидкость смешивается с газом, который нужно удалить: для этого клапан внутри прибора приоткрывают отвёрткой. Когда из него покажется вода, клапан затыкают.
Процедуру повторяют 3—5 раз с интервалом в 2-3 минуты. Если в котле перестало бурлить, проводят проверку давления.
Закончив заполнение закрытой системы, переходят к осмотру на целостность труб. После неё делают отладку и гидравлические испытания.
Выбор величин давления в системе и расширительном бачке
Чем выше рабочее давление теплоносителя, тем меньше вероятность попадания воздуха в систему. Нужно помнить об ограничении рабочего давления величиной предельно допустимой для отопительного котла. Если при заполнении система было достигнуто статическое давление 1,5 атм (15 м водяного столба), то циркуляционный насос напором в 6 м вод. ст. создаст на входе в котел давление 15+6=21 м водяного столба.
Некоторые типы котлов имеют рабочее давление порядка 2 атм=20 м вод.ст. Будьте внимательны, не перегружайте теплообменник котла недопустимо высоким давлением теплоносителя!
Мембранный расширительный бак поставляется с заводским настроечным давлением инертного газа (азота) в газовой полости. Распространенная величина его равна 1,5 атм (или бар, что почти то же самое). Уровень этот можно поднять, подкачав в газовую полость воздух ручным насосом.
Изначально внутренний объем бака полностью занят азотом, мембрана прижата газом к корпусу. Именно поэтому закрытые системы принято заполнять до уровня давления не выше 1,5 атм (максимум 1,6 атм). Тогда установив расширительный бак на «обратку» перед циркуляционным насосом, мы не получим изменения его внутреннего объема – мембрана останется неподвижной. Нагрев теплоносителя приведет к росту его давления, мембрана отойдет от корпуса бака и сожмет азот. Давление газа повысится, уравновесив давление теплоносителя на новом статическом уровне.
Уровни давления в расширительном бачке.
Заполнение системы до давления в 2 атм позволит холодному теплоносителю сразу поджать мембрану, которая сожмет азот также до давления 2 атм. Нагрев воды от 0 °С до 100 °С увеличивает ее объем на 4,33 %. Добавочный объем жидкости должен поступить в расширительный бак. Большой объем теплоносителя в системе дает большое его приращение при нагреве. Слишком большое первоначальное давление холодного теплоносителя сразу израсходует емкость расширительного бака, ее не хватит для приема избытка нагретой воды (антифриза)
Поэтому важно заполнять систему до правильно определенного уровня давления теплоносителя. Заполняя систему антифризом, нужно помнить о его большем, чем у воды, коэффициенте теплового расширения, требующем установки расширительного бака большей емкости
Заключение
Заполнение закрытых систем отопления – не просто стандартная заключительная операция перед запуском в эксплуатацию. Правильное или неправильное выполнение этого этапа может серьезно повлиять на рабочие характеристики системы, в худшем случае даже вывести ее из строя. Соблюдение технологии заполнения – ключ к получению стабильно работающего отопления.
Как реализовать альтернативное отопление частного дома
Двухтрубная система отопления частного дома — классификация, разновидности и практические навыки проектирования
Однотрубная и двухтрубная разводка отопления в частном доме
Заполнение системы отопления
Способы заполнения открытой и закрытой отопительной системы различаются.
Как залить в закрытую
Закрытая система оснащена герметичным расширительным бачком, который устанавливается произвольно.
Внимание! Не рекомендуется использовать для залива теплоносителя верхний ярус системы. В этом случае воздух выходит сквозь слой теплоносителя, насыщая его
При нагреве по всему контуру образуются воздушные пробки.
Оптимальный вариант — подача теплоносителя через нижний вентиль:
- из водопровода;
- из ёмкости, скважины с помощью насоса.
Фото 2. Схема закрытой системы отопления. В неё монтируется герметичный расширительный бак и насос.
Сам процесс проводится в начале отопительного сезона или после ремонтных работ.
Качественный антифриз может перезаливаться раз в 5—6 лет.
Если подача жидкости производится не из водопровода, то понадобится насос. Источником выступает скважина или ёмкость. Процесс заполнения:
- Проводить заполнение системы лучше вдвоём, тогда будет проще контролировать давление.
- Теплоноситель закачивается при выключенном источнике тепла.
- Вся запорная арматура открывается, закрытым остаётся только слив.
- Радиаторы также перекрываются, за исключением самых отдалённых в каждом ответвлении.
- Подключается подача теплоносителя: заполняются контур, котёл и бачок.
- С начала процесса выход воздуха контролируется: он должен выходить через клапан группы безопасности и отводчик в верхней точке магистрали.
Важно! Группу безопасности рекомендуется ставить на систему с любым видом котла и типа топлива. Открываются радиаторы, начиная с первого от котла
Открываются краны, воздух стравливается через кран Маевского, после заполнения радиатор снова перекрывается. Этот процесс повторяется со всеми радиаторами ответвления
Открываются радиаторы, начиная с первого от котла. Открываются краны, воздух стравливается через кран Маевского, после заполнения радиатор снова перекрывается. Этот процесс повторяется со всеми радиаторами ответвления.
- Когда батареи залиты, выпускается скопившийся воздух из циркуляционного насоса.
- Далее активизируется источник тепла и одновременно включается насос. Проводится прокачка системы — без радиаторов.
- Когда трубы достаточно нагрелись, на каждой батарее открываются краны. При этом необходимо ещё раз проконтролировать выход воздуха из каждого.
- Если все сделано правильно, давление стабилизируется и составляет не более 2 Бар.
- Процесс повторяется для каждого ответвления, в последнюю очередь теплоноситель заливается в тёплый пол.
Если отопление сконструировано с коллектором, то ветки заполняются отдельно, выход воздуха происходит через клапаны коллектора.
Внимание! В случае разветвлённой структуры прокачка и нагрев системы проводится только после заполнения всех частей. Процесс занимает много времени, требует внимательности
Если основные моменты будут упущены, в системе может остаться воздух, который впоследствии создаст проблемы в работе отопления
Процесс занимает много времени, требует внимательности. Если основные моменты будут упущены, в системе может остаться воздух, который впоследствии создаст проблемы в работе отопления.
Как закачать в открытую
Это открытая ёмкость с крышкой, которая является также удобным входом для поступления воды в систему. Заполняется обычным ведром или присоединяется насос. Отличие заполнения заключается в давлении в контуре: оно равно обычному атмосферному. Теплоноситель контактирует с окружающей средой — в самом высоком месте контура устанавливается расширительный бачок.
Фото 3. Схема открытой отопительной системы в двухэтажном здании. Схема заполняется теплоносителем через специальный резервуар.
Процесс заполнения:
- Если используется насос, то понадобится ёмкость большого размера для подачи определёнными объёмами.
- Вода заливается постепенно, с перерывами — так у воздуха будет возможность выходить. Если включается насос, то давление в контуре не должно превышать двух атмосфер. Воду останавливают, когда начинает заполняться сам расширительный бачок.
- Далее выпускается воздух изо всех радиаторов и узлов системы. Для этого открываются вентили или краны Маевского до появления жидкости.
- Затем в систему добавляется вода. Воздух по большей части самостоятельно удаляется через расширительный бачок, после запуска источника тепла этот процесс усиливается. В открытой системе проблема воздушных пробок не стоит так остро, как в закрытой.
Из открытого бачка происходит испарение, поэтому время от времени воду придётся доливать.
Контур заполняется снизу, если есть соответствующий разъём.
Открытая система отопления
Заполнение закрытой системы отопления антифризом
Есть два вида систем отопления – открытая и закрытая. Они работают по разному принципу, вода заливается в них своим способом. При открытом отоплении вода в контуре циркулирует не под давлением, а естественным образом. В верхней точке располагается расширительный бак, в котором носитель тепла соприкасается с воздухом. В него же попадают излишки жидкости, которая расширяется при нагревании, а также спускается воздух из системы. Вода заливается именно в этот бак.
Алгоритм заливки воды в открытую систему отопления:
- Снятие с бачка крышки.
- Заливка воды в бак. Это можно сделать шлангом или ведром. Уровень теплоносителя можно определить по специальному индикатору на корпусе прибора.
- Излишки жидкости отводятся через сливную трубу, которая проводится к канализации.
Теплоноситель следует заливать постепенно небольшими порциями, чтобы выходили пузыри воздуха. Когда остатки жидкости перестанут сливаться в трубу, система заполнена. Остается лишь спустить остатки воздуха из радиатора путем открытия кранов Маевского. Предварительно под них устанавливается емкость. Когда в нее потечет вода, кран нужно закрыть. После спуска необходимый объем нужно залить в бак.
После окончания работ можно включать котел для отопления дома зимой.
Когда выполняется заполнение теплоносителем
Известны всего две ситуации, требующие выполнения данной технологической операции:
- запуск отопления в эксплуатацию (в начале отопительного сезона);
- повторный пуск после проведения ремонтных работ.
Обычно воду-теплоноситель сливают поздней весной по двум причинам:
- Вода неизбежно загрязняется продуктами коррозии (внутри радиаторов, металлопластиковые и полипропиленовые трубы ей не подвержены). Оставив старую воду на новый сезон, рискуете сломать циркуляционный насос твердыми загрязнениями.
- Незапущенные залитые системы загородных домов могут «разморозиться» при внезапном похолодании – такие случаи нередки.В этом смысле предпочтителен теплоноситель-антифриз. Качественный состав обладает высокими антикоррозионными свойствами, повышающими «межсливной» интервал до 5-6 лет. Известны случаи бесперебойной работы отопления на одном и том же объеме антифриза 15-17 лет. Низкокачественный антифриз рекомендуется сливать через 2-3 года.

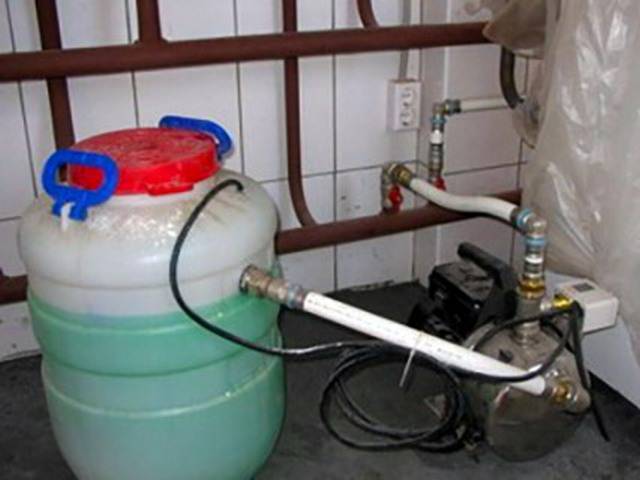

Закачка антифриза в систему отопления.
Виды теплоносителей
Существует несколько типов, в основном жидкости, но также встречаются газообразные. Чаще прочих используют два следующих вещества.
Вода
Является стандартным наполнителем трубопровода. Хорошо переносит тепло и не вызывает химических реакций, кроме окисления металлов. По мере эксплуатации контур частично заполняет накипью, образующейся по мере остывания жидкости.
Важно! При использовании этого вещества достаточно проводить ежегодную чистку системы от твёрдых образований
Антифриз
Незамерзайку используют в системах, которые периодически отключают, особенно в холодное время года. Это также полезно в северных районах. При остывании трубы не лопнут, что происходит с водой. Для вливания антифриза рекомендуется создавать систему с контуром небольшого диаметра, а радиаторы устанавливать панельные. Это помогает экономить на расходе жидкости.
Фото 1. Антифриз модели ЭКО-30 на пропиленгликоле с карбоксилатными присадками, вес – 10 кг, производитель – «Thermagent».
Кроме того, её гораздо труднее заполнить: незамерзайку нельзя залить напрямую шлангом или через бак (в закрытой системе).
Залив выполняют одним из двух способов:
- Снизу при помощи насоса. Он создаёт давление, благодаря которому антифриз начинает циркулировать. Для этого понадобится специальный механизм, способный воздействовать на жидкости кроме воды.
- Через обратный клапан. Его соединяют с ёмкостью, располагая как можно выше. Это помогает уменьшить давление. Закончив заполнение, остатки сливают.
Удаления воздушных пробок, запуск системы отопления
Схема удаления воздушных пробок из системы отопления.
Несмотря на полное заполнение, отопительный комплекс может накапливать воздух, что вызовет в дальнейшем повышенную подверженность коррозии внутренних частей трубопровода и радиаторов и приведет к постоянным шумам и стукам на протяжении всей системы. Воздух остается в трубах по причине наличия в ней множественных поворотов воздуха в запускаемой воде и негерметично уплотненных соединений.
Чтобы выпустить излишний воздух из труб отопления уже после ее заполнения, нужно открыть воздушные заслонки и краны и подождать до трех часов. Это необходимо, чтобы все пузырьки воздуха с внутренних стенок отопительных приборов поднялись на поверхность и вышли через специальные отверстия. Облегчить процесс поможет использование вибрационного насоса. По окончании процесса необходимо закрыть все заслонки и создать нужное давление для корректной работы в системе, оно должно находиться на уровне полутора атмосфер. Выравнивание давления произвести путем подпитки — добавления недостающего количества воды. После запуска давление поднимется до двух атмосфер.
Теперь можно приступить к запуску отопительного комплекса. Если отопление новое и запускается впервые, то по условиям гарантийного соглашения эту работу выполняют специалисты авторизованных сервисных центров производителя. Повторные запуски проводят самостоятельно. Испытывают отопительный комплекс постепенным нагревом в течение дня. Если никаких недочетов в комплексе отопления не выявлено, то можно выводить ее на полную мощность. Стоит отметить, что первые две недели работа системы может сопровождаться стуками в разводке труб. Это не должно настораживать, поскольку весь воздух при развоздушке не выпустить, он самоустраняется в процессе работы.
Все необходимые мероприятия следует успеть провести к отопительному сезону.
Способы заполнения встроенный механизм и насосы
Насос для заполнения отопления
Как заполнить систему отопления в частном доме — используя встроенное подключение к водопроводу с помощью насоса? Это напрямую зависит от состава теплоносителя — вода или антифриз. Для первого варианта достаточно сделать предварительную промывку труб. Инструкция по заполнению системы отопления состоит из следующих пунктов:
- Необходимо удостовериться, что вся запорная арматура стоит в нужном положении — вентиль слива закрыт также как предохранительные клапаны;
- Кран Маевского в верхней точке системы должен быть открыт. Это необходимо для удаления воздуха;
- Вода заполняется до того момента, пока из крана Маевского, открытого ранее, не потечет вода. После этого перекрывается;
- Затем необходимо удалить излишки воздуха из всех приборов отопления. На них должен быть установлен воздушный клапан. Для этого нужно оставить кран заполнения системы открытым, следите чтобы вышел воздух из конкретного прибора. Как только из клапана потечет вода — его нужно перекрыть. Такую процедуру нужно сделать для всех приборов отопления.
После того как произошло заполнение воды в закрытой системе отопления, нужно проверить параметры давления. Оно должно составлять 1,5 бар. В дальнейшем для предотвращения протечек выполняется прессовка. О ней будет сказано отдельно.
Заполнение отопления антифризом
Перед тем как приступить к процедуре добавления антифриза в систему, нужно его подготовить. Обычно используют 35% или 40% растворы, но для экономии рекомендуется приобрести концентрат. Разбавлять его следует строго по инструкции, и только применяя дистиллированную воду. Помимо этого необходимо подготовить ручной насос для заполнения системы отопления. Он подключается к самой нижней точке системы и с помощью ручного поршня выполняется нагнетание теплоносителя в трубы. Во время этого необходимо следить за следующими параметрами.
- Выход воздуха из системы (кран Маевского);
- Давление в трубах. Оно не должно превышать значения 2 бар.
Вся дальнейшая процедура полностью аналогична вышеописанной. Однако следует учитывать особенности эксплуатации антифриза — его плотность намного выше, чем у воды
Поэтому следует особое внимание уделить расчету мощности насоса. Некоторые составы на основе глицерина, могут увеличивать коэффициент вязкости при повышении температуры. Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые
Это значительно уменьшит вероятность появления протечек
Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые. Это значительно уменьшит вероятность появления протечек.
Автоматическая система заполнения
Для двухконтурных котлов рекомендуется применять устройство автоматического заполнения системы отопления. Оно представляет собой электронный блок управления добавления воды в трубы. Устанавливается на входном патрубке и работает полностью в автоматическом режиме.
Главным преимуществом этого устройства является автоматическое поддержание давления методом своевременного добавления воды в систему. Принцип работы устройства заключается в следующем: манометр, подключенный к блоку управления, подает сигнал о критическом снижении давления. Автоматический клапан подачи воды открывается, и находится в таком состоянии до тех пор, пока давление не стабилизируется. Однако практически все устройства автоматического заполнения водой системы отопления имеют высокую стоимость.
Бюджетным вариантом является установка обратного клапана. Его функции полностью аналогичны устройству автоматического заполнения системы отопления. Он также устанавливается на входящий патрубок. Однако принцип его работы заключается в стабилизации давления в трубах с системой подпитки водой. При падении давления в магистрали напор водопроводной воды будет воздействовать на клапан. Из-за разницы он автоматически откроется до момента стабилизации давления.
Таким способом можно не только подпитывать отопление, но и осуществлять полноценное заполнение системы. Невзирая на кажущуюся надежность рекомендуется визуально контролировать подачу теплоносителя. При заполнении отопления водой обязательно открываются клапаны на приборах для выхода излишка воздуха.
Антифризы для отопления
В системы отопления кроме воды заливают специальные незамерзающие жидкости — антифризы. Обычно это водные растворы многоатомных спиртов. Не так давно на нашем рынке появился антифриз на основе глицерина. Так что теперь типов незамерзающих жидкостей для систем отопления три.
Виды незамерзающих жидкостей и их свойства
Антифризы есть на основе двух веществ: этилен-гликоля и пропилен-гликоля. Первый более дешев, замерзает при более низких температурах, но очень токсичен. Отравиться можно не только выпив, но даже просто замочив руки или надышавшись парами. Второй незамерзающий теплоноситель для системы отопления — на основе пропилен-гликоля.Он более дорог, но безопасен. Иногда он даже используется как пищевая добавка. Его минус (кроме цены) — он теряет текучесть при более высоких температурах чем пропилен-гликоль.
Этилен-гликолевый теплоноситель очень ядовит
Несмотря на высокую токсичность чаще покупают этилен-гликолевые теплоносители. Связано это, скорее всего, с ценой — пропилен-гликоль дороже раза в два. Но этилен-гликолевые антифризы в чистом виде еще и химически активны, могут вспениваться, имеет повышенную текучесть. С пеной и активностью борются присадками, а повышенная текучесть никак не корректируется. В паре с токсичностью она — опасное сочетание. Если есть где-то малейшая возможность, этот антифриз протечет. А так как и его пары ядовиты, ни к чему хорошему это не приведет. Поэтому, если есть возможность, используйте пропилен-гликоль.
Еще один важный недостаток — этилен-гликоль очень плохо реагирует на перегрев, а перегрев наступает при довольно низкой температуре. Уже при +70°C образуется большое количество осадка, который оседает на элементах системы отопления. Отложения снижают теплоотдачу, что снова ведет к перегреву. В связи с этим в системах с котлами на твердом топливе такие антифризы не используют.
Пропилен-гликоль, наоборот, химически почти нейтрален. Он меньше всех теплоносителей реагирует с другими веществами, перегрев наступает при более высоких температурах и приводит не к таким последствиям.
Пропилен-гликолевый теплоноситель безопасен. но стоит дороже и замерзает при более высоких температурах
Особенности систем с антифризом в качестве теплоносителя
При проектировании системы отопления надо изначально принимать во внимание теплоноситель. Это связано с более низкой теплоемкостью незамерзающих жидкостей, а также другими их свойствами
Если все оборудование было рассчитано на воду, а зальют в нее антифриз, могут возникнуть следующие проблемы:
- Не хватит мощности и в доме будет холодно. Это связано с более низкой теплопроводностью антифризов. Решить эту проблему можно малой кровью — увеличить скорость движения теплоносителя, поставив более мощный циркуляционный насос. Но по-хорошему, требуется увеличение количества секций радиаторов .
- В системах закрытого типа может недостаточным оказаться объем расширительного бачка. Это связано с тем, что при нагревании незамерзайки расширяются больше, чем вода. Выход — поставить еще один бачок. Суммарный объем должен быть чуть больше требуемого (объем можно взять из таблицы).
Объем расширительного бачка для разных типов теплоносителя
Если использованы обычные резиновые прокладки, при использовании этилен-гликоля или глицерина они через некоторое непродолжительное время разрушатся и потекут. Потому перед заливкой антифриза во всех разъемных соединениях прокладки заменяют на паронитовые или тефлоновые.
Как вы поняли, лучший теплоноситель для системы отопления — вода. Она и лучше по характеристикам и в разы дешевле. Если же отоплению грозит разморозка, приходится заливать антифризы, но не автомобильные, а специальные — для отопления. В этом случае, при наличии достаточного количества средств, лучше использовать пропилен-гликоль. Этиленовые незамерзайки — крайний случай. Они пригодны в системах закрытого типа, в которых установлены специальные прокладки и автоматизированные котлы, которые не допустят перегрева.
Чтобы покупателям было проще ориентироваться, в теплоносители добавляют красители. В этиленовые — красные или розовые, в пропиленовые — зеленый, в глицериновые — голубой. Через некоторое время цвет может стать нет таким интенсивным или пропасть совсем. Это происходит из-за термического разрушения красителей, но на свойства самого антифриза не влияет.
