Как выбрать и установить ЖБ кольца для колодцев

Требования к кольцам

Существующие на участках колодцы, предназначенные для питьевой воды, должны быть изолированы от попадания загрязнённых вод.

Подробнее:

• Для сбора загрязнённых стоков служат канализационные колодцы. Защита выброса сточных вод в грунт недопустима. Для этого предусмотрена их гидроизоляция.
• Для технического обслуживания проходящих под землёй коммуникаций смонтированы технические смотровые. Попадание вод в эти колодцы недопустимо.

Для маркировки колец используют буквы и цифры:

• Буквенный индекс показывает назначение кольца.
• Цифры обозначают диаметр и высоту кольца.

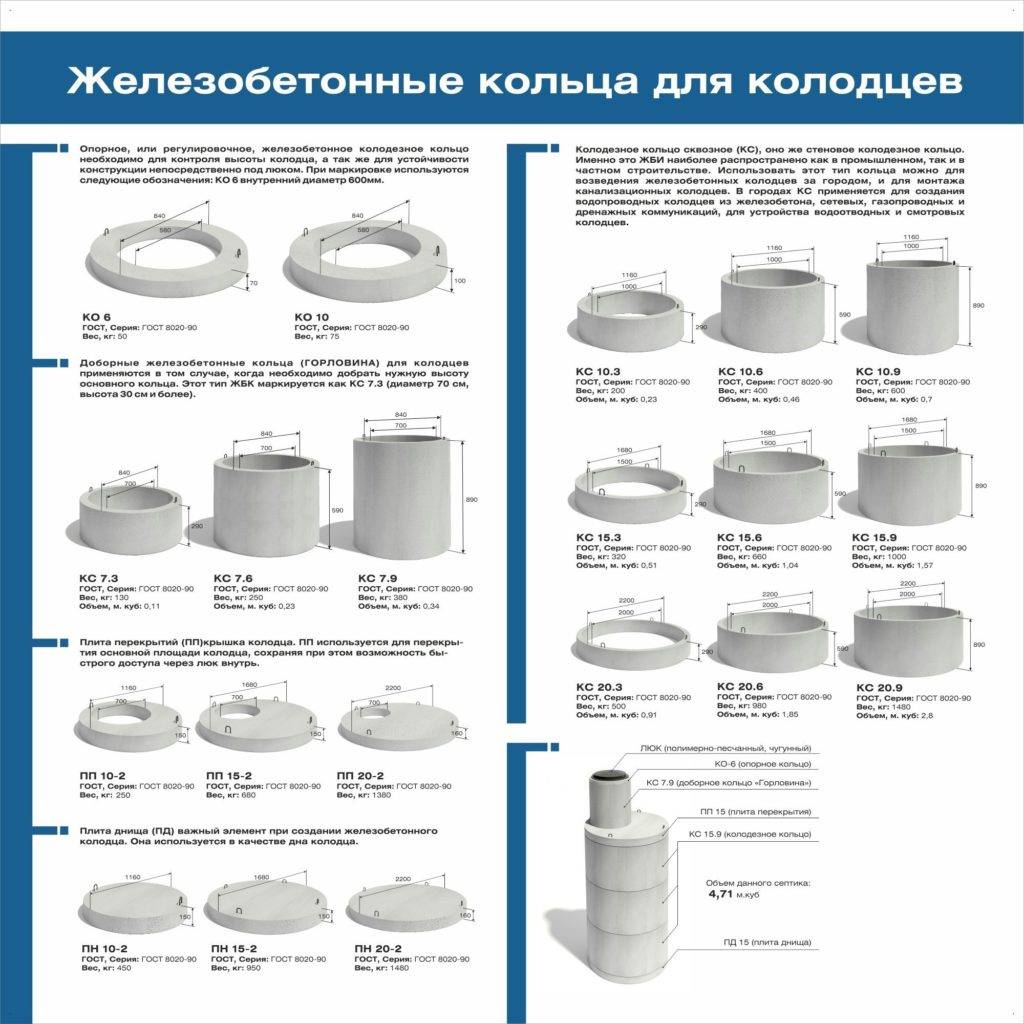

На фото есть все типы, которые используются в сооружениях для подачи воды.

Размер колец для колодца по ГОСТу

Для изготовления колодезных колец используют бетон марки М200. Его компоненты: цемент, песок, щебень и вода. Для улучшения прочностных характеристик в форму устанавливается стальная арматура

Обращаем ваше внимание, что бетонные изделия с арматурой внутри — это отдельная категория. Так что если нужны железобетонные кольца для колодца, их надо искать отдельно

Не все заводы выпускают такую продукцию.

Расшифровка маркировки

Для питьевых колодцев часто используют только один тип колодезных колец — КС. В маркировке дальше идут две цифры через точку. Например, КС 10.6. Первая цифра — это внутренний диаметр, указанный в дециметрах. Один дециметр равен десяти сантиметрам. Чтобы узнать диаметр кольца в сантиметрах, эту первую цифру надо умножить на десять (по сути, просто добавить ноль в конце). Например, КС 10.6 — внутреннее сечение 10*10= 100 см. КС 15.9 — 15*10 = 150 см.

Вторая цифра в маркировке колец для колодца — высота в дециметрах. Перевод аналогичен: надо умножить на 10 (после цифры дописать ноль), получим сантиметры. Рассмотрим все те же примеры: КС 10.6 — высота 60 см (по ГОСТу высота 590 мм, то есть 59 см). Для КС 15,9 — высота кольца 9*10 = 90 см (по ГОСТу — 890 мм, то есть 89 см).

В пункте ниже есть выдержка из ГОСТа 8020-90, в котором указаны точные размеры. Если посмотреть на цифры, видим, что высота везде в маркировке стоит округленная. Показана больше, чем должно быть по нормативу. Так что имейте в виду, что по факту высота будет меньше на 1 см. И это не отклонение, а соблюдение ГОСТа. Например, КС 10.6 — в высоту по стандарту 59 см, а если расшифровать, то получается 60 см. Это стоит учесть и при измерениях.

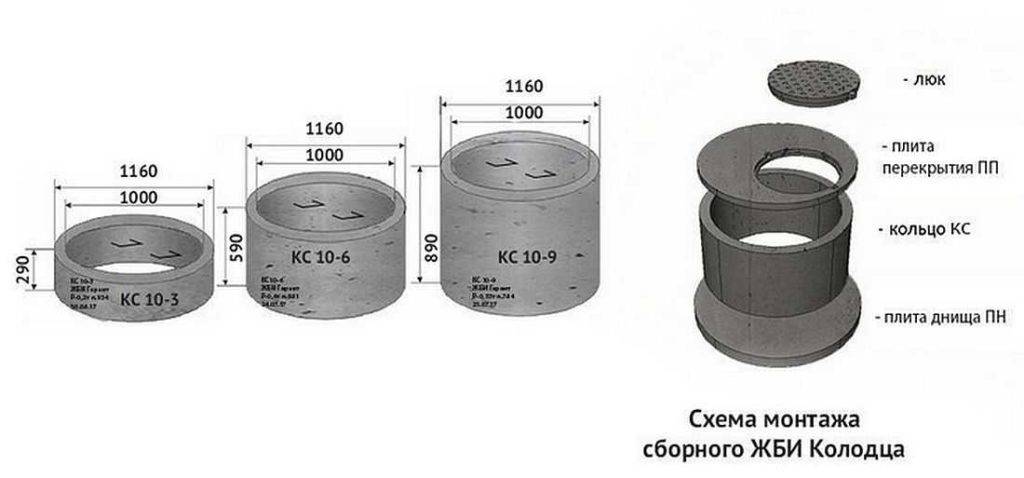

Какие бывают размеры колодезных колец

Принято определять размер колец для колодца по внутреннему диаметру. Именно он и указывается при маркировке. Наружный диаметр может быть больше или меньше — в зависимости от того, нормальной прочности кольцо или усиленное. В таблице указаны параметры для изделий нормальной прочности.

• КС 7.3 и КС 7.9. Размер внутри — 70 мм, две высоты — 29 см и 89 см. Они используются редко, так как маловаты. Могут применяться для небольших ливневых систем. Но там чаще ставят пластиковые — они практичнее и легче.
• Следующий размер — метровые КС 10.3, КС 10.6 и КС 10.9. Внутреннее сечение — 100 см, три возможных высоты: 29 см, 59 см и 89 см. Это практически самые ходовые габариты. Оптимальный размер КС 10.6 — они проще в установке чем те, которые на 90 см.
• Редко встречается размер КС 13.9. Его по каким-то причинам заводы игнорируют.
• Следующая ходовая позиция — на полтора метра в диаметре. КС 15.6 и КС 15.9. Этот размер колец подходит, если надо хранить большие объемы. Его иногда применяют для питьевых колодцев, но чаще для септиков или отстойников.
• Двухметровые колодезные кольца есть в трех размерах: КС 20.6, КС 20.9 и КС 20.12. Применяют их обычно для септиков. Собирают иногда и питьевые колодцы, если надо обеспечить большой расход воды. Как видите, тут впервые встречается высота кольца 119 см (в маркировке 12 после точки).
• Самый большой размер колец для колодца — два с половиной метра. КС 25.12. В быту они применяются редко, так как установить без спецтехники их нереально.

Если говорить о массе колец, то она зависит от нескольких факторов. Первый — марка бетона, тип заполнителя. Второй — количество и размеры (масса) арматуры. Третий — толщина стенки. Так что у каждого производителя масса получается своя. Выше приведена таблица одного из заводов

Обратите внимание: толщина стенки указана от 70 см до 100 см. Если посмотреть в таблицу ГОСТа, там минимальная толщина стенки — 14 см для КС 7

Для КС 10 уже идет 16 см, а дальше — 18 см, 20 см. Так что те, которые будут изготовлены по стандарту, будут примерно в два раза тяжелее.

Основные характеристики бетонных колец

Применение сборных железобетонных конструкций при производстве строительства позволяет значительно сократить сроки производства работ, повышая при этом производительность. Именно кольца считаются изделием, наиболее часто применяемым в процессах строительства.

Область применения

Сфера использования таких изделий может быть самая различная:

• Сооружение питьевых колодцев;
• Обустройство смотровых колодцев, необходимых для контроля состояния систем коммуникации;
• Строительство септиков;
• Обустройство ливневой канализации и т. д.

Схема септика

Преимущества и недостатки

К достоинствам конструкций такого рода можно отнести:

• Высокий уровень прочности;
• Долговечность;
• Морозоустойчивость;
• Простота монтажа;
• Простота эксплуатации;
• Небольшая цена.

Но существует и один существенный недостаток, который кроется в большом весе. Так, например, ответом на вопрос о том, сколько весит бетонное кольцо диаметром 1 метр, становится величина, равная 600 кг. А это говорит о том, что транспортировка подобного изделия к месту застройки невозможна без спецтехники.

Размеры конструкций

Габаритные размеры вес бетонных колец — это два параметра напрямую связанные между собой. Как масса, так габаритные параметры таких изделий могут быть различными, в зависимости от типа создаваемого изделия и цели его использования.

На сегодняшний день существуют кольца следующих типоразмеров:

1. КЦ-10. Высота такого изделия составляет 0,9 м, внешний диаметр – 1,16 м, а вес бетонного кольца 1 метр внутреннего диаметра составляет 0,6 тонны;
2. КЦ-15. Такое кольцо именуется средним и обладает следующими параметрами: высота — 0,9 м, внутренний диаметр – 1,5 м, внешний диаметр – 1,6 м, масса изделия – 1 тона;
3. КЦ-20. Кольцо выстой – 0,9 м, с весом 1,5 тонны, и диаметрами внешним и внутренним 2 м и 2,2 м соответственно.

Типоразмеры

Современные производители предлагают кольца с диаметром от 0,72 до 2 метров и стандартной высотой в 90 см.

Помимо таких стандартизированных изделий, существуют также и нестандартные, которые называют доборными.

Отличаться такие изделия от типовых могут по следующим параметрам:

• Формой самой конструкции;
• Толщиной стенки, которая варьируется от 65 мм до 115 мм;
• Наличие на поверхности замков, которые позволяют упростить процесс сборки конструкции;
• Высотой;
• Диаметром.

Так, к примеру, можно приобрести бетонные кольца большого диаметра (более 2 м) или даже квадратные изделия.

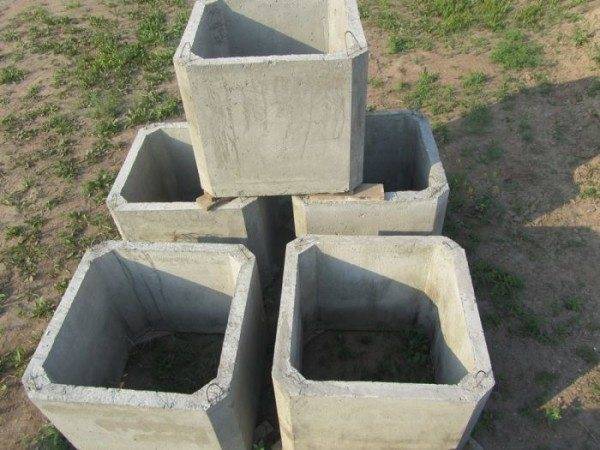

Квадратные конструкции

Типы колец

По типу конструкции такого рода делятся на два основных типа:

1. Прямые. Соединение таких колец производится с помощью металлических скоб и цементного раствора;
2. С замком — такие изделия наделены кольцевым выступом в верхней части и выемкой в нижней. Установка подобных элементов друг на друга позволяет создавать прочные соединения, что исключает вероятность смещения.

Замковое кольцо

Плюсы и минусы

Железобетонные конструкции давно занимают лидирующее положение на рынке стройматериалов, но и при их использовании покупатель должен быть готов к столкновению с некоторыми трудностями. При сравнении с аналогичной продукцией, выполненной из других материалов (пластик, полимерные смеси), можно выделить неоспоримые преимущества:

• пригодность для любых типов сооружений;
• доступность цен;
• большой выбор размерных моделей;
• долговечность и прочность, обеспеченные использованием тяжелого армированного бетона марок 200-500;
• жесткость конструкции, которую можно устанавливать и на нестабильных грунтах;
• простота и скорость монтажа;
• возможность изготовлять комплектующие на месте работ своими руками;
• надежная защита от сезонного вспучивания грунта и от попадания в систему грунтовых вод.

Железобетонные конструкции.

К недостаткам относятся:

• трудности транспортировки;
• габариты и вес, которые требуют при установке использования специальной техники;
• отсутствие мобильности (установленный колодец перенести крайне проблематично).

Общие сведения

Виды сетей

Сеть канализаций — это коммуникация с разными разветвлениями, которая состоит из разных труб и представляет одно целое.

Данная система необходима для транспортировки стоков от пользователей до специализированных ёмкостей, в которых перерабатывается и подвергается очистке вода.

Сети канализаций бывают двух видов:

• Внутренняя;
• Наружная.

Трубы и очистные системы, которые находятся на улице относятся к наружному виду канализационных сетей. А трубы, которые находятся внутри домов относятся к внутреннему виду.

В таких коммуникациях стоки транспортируются как под давлением, так и самотёком.

Поэтому все трубопроводы канализации разделяют на:

• Безнапорные;
• Напорные.

Безнапорные трубопроводы систем канализации устанавливают под углом, для обеспечения передвижения сточных вод до финальной точки. Для устройства безнапорной канализации применяют трубы из полиэтилена.

Напорные канализационные сети функционируют вот по такому принципу: насос нагоняет давление и под его действием происходит отвод сточных вод. Для напорных трубопроводов используют трубы хорошей прочности, это нужно для того, чтобы они справлялись с давлением.

Также канализационные системы, это зависит от назначения, подразделяют на следующие виды:

• Ливневые канализации (отводящие талые и дождевые воды);
• Производственные;
• Хозяйственно – бытовые.
• Ливневая канализация нужна для вывода дождевой и талой воды.

Хозяйственно — бытовая канализация делится на два вида:

• Автономная (локальная);
• Центральная (главная).

Центральный тип канализации отводит нечистоты, от домов в районе города или населенном пункте, а автономная канализация обслуживает только один дом (в единичных случаях нескольких домов).

Способ установки наружных канализаций делят на:

• Раздельные;
• Общесплавные;
• Полураздельные.

Наружные канализационные сети

Есть несколько видов канализационных сетей, которые прокладывают наружным способом.

Трассировка. Эта конструкция устанавливается от  точки до специализированного резервуара. Трассировка устанавливается и в многоквартирном доме (соблюдая все строительные правила и нормы). Трубы прокладывают только вертикально. От внешней стены здания до коммуникации расстояние должно быть не меньше трёх метров. Установку трассировки проводят только тогда, когда есть подключения к центральной сети канализации.

Наружная канализация — это трубы, колодцы и коллекторы.

Сеть канализаций, расположенная на улице. Данная система состоит из сложной системы колодцев и труб. Ее делают на улицах города. Через уличные канализационные сети происходит передвижения стоков в центральную систему канализации, а затем к очистным системам.

Коллекторы. Данные приспособления предназначены для сбора нечистот и перенаправлением, если это необходимо. Стоки перенаправляются от коллектора к коллектору, который расположен неподалёку от бассейна канализации или же на его территории. Работа коллектора заключается в транспортировке сточных вод самотеком или под давлением.

Очистные строения — это финальные пункты назначения для нечистот. В данных сооружениях концентрируются и очищаются сточные воды. После того как вода будет очищена, ее сбрасывают в водоемы и потом применяют в хозяйственных целях.

Прокладка канализационных сетей проходит по-разному потому, что это зависит от конкретных случаев.

Рекомендации по установке

Перед началом работ по устройству колодца и приобретением железобетонных изделий, требуется выполнить подготовительный этап, включающий расчет параметров сооружения, выбор места для установки, его расчистку и обеспечение путей подъезда специальной техники.

Какие нормативы необходимо учитывать, чтобы произвести расчет и устроить колодцы из железобетонных колец: СНиП 2.04.02-84, 3.05.04-85, 2.04.03-85, СП 45.13330.2017 устанавливают требования для проектирования сооружений и проведения работ.

Инструкция по устройству колодца:

Роется котлован диаметром, не менее чем на 200 мм превышающий габариты кольца. Это можно сделать вручную или с использованием землеройных машин.

Ручное устройство котлована

• Появившаяся вода откачивается при помощи насоса.
• Засыпается подушка из песка и гравия.
• Устраивается дно (заливается бетоном своими руками, или укладывается готовая плита).
• Опускаются кольца (при помощи лебедки или строительной техники) с одновременной обработкой стыковых соединений и проверкой уровня.

Установка колец из железобетона

Обработка швов

Также допускается использование раствора цементно-песчаной смеси. Если конструкцией не предусмотрено замковое соединение, для крепления соседних колец применяются металлические скобы.

Скобирование швов в колодце

• Проводится гидроизоляция внутренних стенок колодца и внешней поверхности. От грамотно проведенной гидроизоляции зависит долговечность сооружения и качество воды в нем, так как под воздействием грунтовых вод стенки бетонной конструкции постепенно разрушаются. В результате в воду попадают различные частицы и вещества, которые могут нанести вред здоровью человека.
• С другой стороны, если колодец используется для канализации, необходимо защитить грунтовые воды от проникновения в них загрязнения. В технических же колодцах воды не должно быть вообще, поэтому следует принять меры по его герметизации.
• Все работы следует проводить на этапе сооружения колодца. Если делать гидроизоляцию уже в процессе эксплуатации, мероприятие потребует больших трудозатрат, в первую очередь, связанных с земляными работами.
• Гидроизоляция может быть внутренней или наружной. Первый вариант является более эффективным.

Также проводится одновременная защита поверхностей, обеспечивающая, в зависимости от необходимости, или качество воды, или отсутствие влажности в конструкции.

Как выполнить гидроизоляцию

Для проведения гидроизоляции снаружи, применяют:

1. Рулонные материалы, к которым относится рубероид.
2. Обмазочное покрытие из резины и битума.

Колодцы с нанесенной наружной гидроизоляцией

1. Проникающую изоляцию (например, «Элакор-ПУ Грунт-2К/50» или «Пенетрон») .
2. Цемент, предназначенный для торкретирования.
3. Цементный раствор, с помощью которого ремонтируются дефекты поверхности и устраивается отмостка по периметру колодца.

Внутреннюю гидроизоляцию можно выполнить, используя обмазочный состав. Обычно он наносится в два слоя, второй — после высыхания первого.

Устройство внутренней гидроизоляции

Устанавливаются трубы. Места вхождения труб в колодец также защищаются (обычно в комплект труб входят герметики и узлы с уплотнителями).

Колодцы с установленной системой трубопроводов

• Производится испытание сооружения, для чего колодец заполняется водой и в течение 24 часов обследуется на предмет протечек.
• При отсутствии течи колодец с внешней стороны засыпается землей, которая утрамбовывается.

Законченные земельные работы

Сверху устанавливается крышка, или монтируется декоративный домик.

Питьевой колодец с домиком

Стойкость материала к нагрузкам, прочность, доступность и долговечность, которыми характеризуются кольца для колодца из бетона, позволяют им быть одними из самых популярных конструкций при устройстве сооружений колодезного типа.

Основные этапы монтажа канализационного колодца

Устройство канализационного колодца из бетонных колец технологически несложное, трудности возникают только из-за большого веса изделий. Их можно установить на даче своими руками, не привлекая технику. Используют давний способ подкопа под кольца. Осаждают только стеновые кольца, а если требуется днище, заливают самостоятельно.

Выбор места для септика

Для емкостей нужна небольшая площадка, удаленная от других объектов. По санитарным и строительным нормам расстояния должны быть не меньше указанных значений:

• от дома – 5 м;
• к общим дорогам – 5 м, подъездным – 3 м;
• от колодца – 30 м;
• от границы соседнего участка – 3 м;
• к водоему – 20 м.

Проектируя расположение, учитывают, что требуется подъезд техники. Расстояние до детской площадки, летней кухни, бассейна стараются выбрать побольше. От анаэробных септиков даже при самой совершенной вентиляции все равно исходит запах.

Монтаж

Порядок такой:

• копают котлован нужной глубины, диаметр больше колец;
• на дно ямы укладывают бетонную плиту или заливают фундамент;
• опускают кольца с одновременной гидроизоляцией стыков;
• сверху устанавливают перекрытие;
• монтируют сливную трубу.

Из септика стоки не должны просачиваться в грунт. Для дополнительной герметизации швов используют цемент с добавками, повышающими прочность.

Для дренажного колодца это не так важно: его назначение – отводить стоки в почву, они уже не такие грязные. Нижнее кольцо можно установить с отверстиями в готовом изделии

Беззамковые колодезные кольца все равно усаживают на раствор, чтобы конструкция не сдвинулась под давлением почвы

Беззамковые колодезные кольца все равно усаживают на раствор, чтобы конструкция не сдвинулась под давлением почвы.

Фильтрационный колодец строится в такой последовательности:

• насыпают песок высотой 0,5 м от дна котлована;
• сверху – 20 см гравия;
• устанавливают кольца, перекрытие;
• если нижнее кольцо перфорированное, пространство между ним и землей засыпают щебнем;
• соединяют колодцы переливной трубой.

Над перекрытиями устанавливают горловины с крышками. Люк необходим для периодического осмотра септиков. Конструкции доверху засыпают землей, чтобы над поверхностью на 10-15 см возвышалась горловина с крышкой.

Конструкция фильтрующего колодца

Виды канализационных труб

Канализационные трубопроводы делают из металла, полимеров, керамики, бетона и асбеста.

Стальные трубы прочные, эксплуатируются при любой температуре. Достоинства перечеркивает подверженность коррозии. В частном доме сейчас применяются редко.

Чугун дороже стальных труб, тяжелее, но меньше корродирует. Иногда сейчас из них делают стояки, внешние выводы. Они тяжелые, их сложно герметизировать. На шероховатых внутренних стенках откладывается грязь, уменьшается проходимость.

Полимерные канализационные трубы имеют гладкие стенки, за счет чего обеспечивается максимальная пропускная способность. Их в зависимости от материала делят на несколько групп:

Разные формы ПВХ труб

• поливинилхлоридные (ПВХ);
• из непластифицированного поливинилхлорида (НПВХ);
• полипропиленовые (ПП);
• полиэтиленовые (ПЭ).

Изделия ПВХ используют для внутренней и внешней безнапорной канализации. На них не влияет ультрафиолет, они имеют достаточную прочность. В быту применяют SN2, если система проложена на небольшой глубине и не пересекает дороги. SN4 используют при необходимости проложить трубу под дорогой с небольшой нагрузкой, например под подъездом к гаражу. ПВХ нестойкие к перепадам температур, агрессивным веществам, горят, выделяя ядовитый газ.

Полипропилен рекомендуется использовать только для внутренней канализации, поскольку мягкий и легко деформируется под нагрузкой. Он выдерживает высокие температуры, отличается длительным сроком службы. ПП-изделия экологически безопасные, стойкие к агрессивным веществам.

Канализационные полипропиленовые трубы различного диаметра

Полиэтиленовые трубы не рекомендуется использовать в канализации с горячими стоками выше +40°С – происходит расширение и удлинение. Выдерживают морозы до -40°С. Полиэтилен низкого давления обладает более высокими качествами:

• выдерживает температуру до -70°С;
• стойкий к гидроударам;
• не меняет размеры при повышении температуры.

Недостатки присутствуют: ПНД имеет низкую прочность, внешнюю канализацию располагают только под землей. Боится ультрафиолета, не выдерживает высоких температур.

Керамику используют в промышленных системах: она хрупкая, ее сложно монтировать. В быту иногда применяют асбестовые и бетонные трубы для устройства линий малой протяженности.

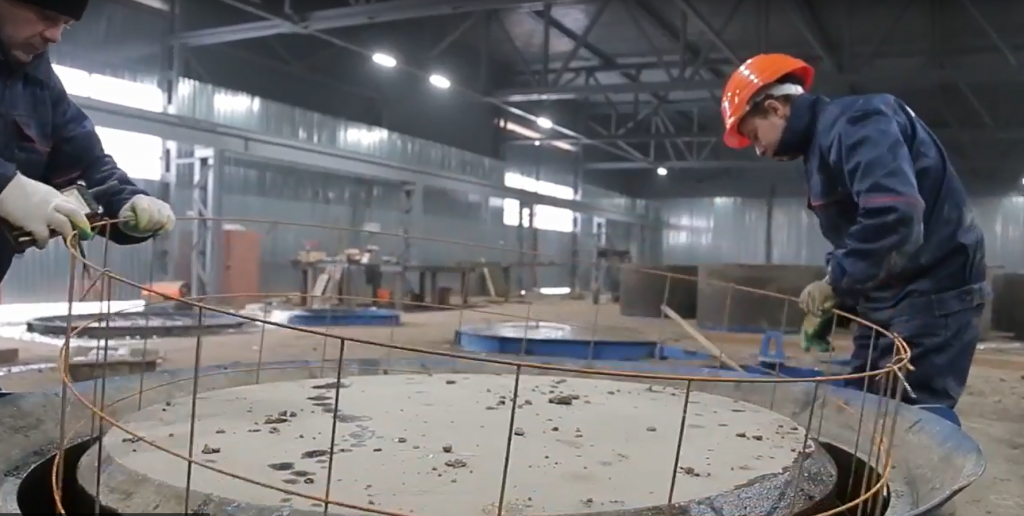

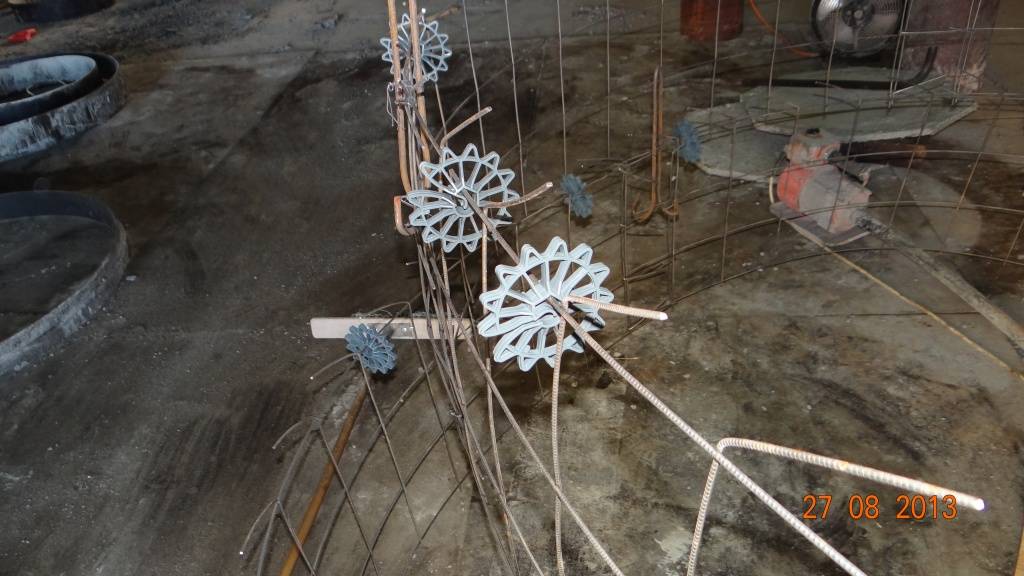

Производство железобетонной конструкции

С помощью железобетонных изделий обустраивают колодцы разного типа: газопроводные, смотровые, канализационные и водопроводные. Для изготовления колец используют жёсткий бетон. Известно несколько технологий производства жб-кольца для колодца:

• Объёмное вибропрессование. Создание конструкции осуществляется путём объёмного вибропрессования бетонных изделий. Обработка происходит в специальных металлических формах, обладающих функцией немедленной распалубки. Использование вибропресса увеличивает скорость изготовления кольца для колодцев. Вибропрессование значительно экономит площадь для совершения необходимых процессов. Применение такой установки сокращает потребность в содержании большого количества обслуживающего персонала. Для качественного производства понадобится всего 2−3 человека.
• Литьевое создание. Устаревшая технология производства. В этом случае рождение железобетонных конструкций осуществляется с помощью металлической опалубки. Специальная форма, называемая металлопластикой, имеет две цилиндрические поверхности: наружная и внутренняя часть. Между ними укладывается бетонная смесь. Когда бетон хорошенько застынет, металлическая опалубка убирается. Использование литьевой технологии возможно только при наличии больших помещений, так как место понадобится не только для создания изделий, но и для их сушки и последующего хранения. Объёмы производства зависят от количества металлоформ.

https://youtube.com/watch?v=NPLgo_RSpXw

Разновидности изделий

Круглая по форме железобетонная конструкция служит надёжным помощником в момент обустройства инженерных коммуникаций. Кольца условно делятся на несколько основных видов:

• водозаборные;
• коллекторы;
• кольца, предназначенные для установки подземной кабельной электросети;
• канализационные и газопроводные бетонные конструкции.

Также на современном рынке можно встретить такие изделия:

• Кольца с перекрытием.
• Устройство с замком или с днищем.
• Вспомогательные. Делаются под заказ. С нестандартными размерами. Используются в экстренных ситуациях, когда обычные кольца не подходят для образования ствола глубины колодца.
• Стеновые. Применимы для сооружения колодца любого вида. Участвуют в формировании горловины создаваемой конструкции.
• Железобетонные. Активно используют во время монтажа системных коммуникаций. Пригодятся в момент возведения водопроводного, сетевого, газопроводного, дренажного или канализационного колодца.

В современных строительных магазинах доступны бетонные конструкции с разными параметрами. Стандартные, максимальные размеры этого изделия выглядят следующим образом: высота — 100 см, внутренний диаметр составляет около 200 см. Удельный вес не более 300 кг. Максимальная толщина стенок — 120 мм.

Достоинства и недостатки

Готовые конструкции, как и любой существующий строительный материал, имеют свои плюсы и минусы. Следует отметить сильные и слабые стороны жб-колец. Каждое из достоинств улучшает работоспособность колодца. Железобетонные изделия обладают такими положительными качествами:

• Жёсткость. Благодаря жёсткости с кольцом можно работать даже на неустойчивом грунте.
• Наличие богатого и широко размерного ряда.
• Бетон хорошо адаптируется в любой среде, поэтому конструкции имеют длительный срок эксплуатации. Изделия могут без перебоя выполнять свои функции на протяжении 100 лет.
• Ускоряют и облегчают процесс обустройства канализации или водопроводной системы.
• Высокое качество и приемлемая стоимость.
• Высокий уровень герметичности. Швы плотно прилегают друг к другу. Это исключает вероятность попадания грунтовых вод внутрь изделия.

Однако у железобетонных изделий имеются свои недостатки. Так, главными минусами этих небольших конструкций считают:

• Отсутствие мобильности. Перенести создаваемую водопроводную конструкцию практически невозможно.
• Вес и габариты изделия также считают недостатком. Для монтажа железобетонных устройств понадобится специальная техника. Её использование требует дополнительных материальных расходов.

Достоинства бетонных колодцев

Применение бетонных колец при конструировании колодцев является эффективным и экономически выгодным решением, благодаря ряду факторов. Среди них:

• доступная стоимость бетона, арматуры и, как следствие, низкая цена конструктивных элементов;
• повышенная устойчивость фальцевых бетонных изделий к сдвигу грунта;
• богатый ассортимент конструкций с широким диапазоном размеров, позволяющих реализовать строительство коммуникаций для различных целей;
• высокий уровень прочности надежности конструкции;
• долговечность сооружения, которая оценивается сроком службы не менее 20 лет;
• высокая морозостойкость;
• низкая поверхностная проницаемость, которая позволяет использовать изделия в условиях воздействия агрессивных сред;
• влагостойкость;
• экономичность сооружения;
• высокая степень сопротивления нагрузкам на сжатие, возникающим в процессе эксплуатации из-за давления грунта;
• высокая скорость и простота монтажных работ.

Можно ли увеличить приток воды

Чтобы ответить на этот вопрос, нужно знать причину, по которой воды стало меньше, и иметь информацию о толщине водоносного слоя. Её можно получить в соответствующих организациях, занимающихся геологоразведкой и землеустройством. Если вода что называется «ушла», решить проблему можно только устройством нового в другом месте или углублением существующего до следующего водоносного горизонта. Это очень дорогостоящая и затратная операция, легче пробурить скважину и оборудовать её насосом. В случае недостаточной глубины шахты, частичного истощения водоносного слоя или его перемещения на большую глубину, решить задачу, как увеличить объем воды в колодце, можно с помощью его углубления. Возможны следующие варианты:

• Если ваш колодец(см.) относится к виду несовершенных (нижний край шахты не достигает водоупорного подстилающего пласта), его можно углубить, чтобы увеличить высоту водяного столба в шахте.
• Если он совершенный, но из-за небольшой толщины водоносного слоя (менее 2-3 метров) воды в нем мало, можно выкопать зумпф – дополнительный резервуар в подстилающей водоупорной породе.

Еще один способ, как увеличить количество воды в колодце несовершенного вида – расширение его подводной части. Оно выполняется в виде шатра (см. картинку). В результате объем воды при той же высоте столба значительно увеличивается. Но шатер можно делать только при достаточно большой толщине водоносного пласта.

Если все предложенные способы кажутся вам трудновыполнимыми, требующими больших физических и финансовых затрат, можно просто поставить на участке или в доме накопительную емкость, куда будет автоматически закачиваться вода из колодца по мере его наполнения. Для этого вам потребуется приобрести насосное оборудование и связать его с системой поплавков, контролирующих уровень воды в резервуаре.

Подробная инструкция по устройству такой системы, выбору насоса и определению необходимого объема накопительного резервуара будет дана в другой статье.

Армирование колодезных колец

Для придания бетонным кольцам дополнительной прочности, на этапе формования, изделия армируются. Укладка арматуры производится перед заполнения формы вибропресса или виброформы бетонной смесью. Как правило, для армирования используется сетка Вр с ячейкой 200х200мм, диаметром 4мм. Перед укладкой в форму, арматурная сетка вяжется в кольцо. Высота арматурного кольца должна быть меньше высоты готового изделия. Арматуру может прижать бетонной смесью к стенке формы, что в дальнейшем неизбежно приведет ее к коррозии и разрушению. Чтобы этого не произошло, на проволоку одеваются специальные пластиковые центраторы, называемые фиксаторами арматуры “Звездочка”.

Из чего собирается конструкция

Опорные ЖБ секции для колодцев могут быть комбинацией плиты днища и наборного верха. Но герметичность соединения между ними будет проблематична. Этот шов, находящийся глубже всех, подвергнется наибольшим нагрузкам. Решение: вместо двух изделий взять одно – конструкцию с дном. Имеющее форму стакана, оно становится в шахту первым. Такое днище выдерживает большие нагрузки. Высота – от 300 до 1 000 мм. Маркируются сокращением КЦД, могут быть по торцу плоскими или с фаской.

Выше, одна на другую с герметизацией соединения монтируются стандартные высокие секции (КС). При необходимости вывести конструкцию на нужный уровень их дополняет доборное кольцо, отличающееся невысокой (до 400 мм) секцией (стандартные высоты 100, 150, 300 мм). Доборные детали маркируются по структуре: К (тип), Д (внутренний диаметр, см), В (высота).

Колодезные секции с замком – имеют не гладкий торец, а снабженный фаской (на одном крае углубление, на противоположном – выступ). Такая изготовленная в заводских условиях деталь существенно облегчает монтаж и герметизацию соединения.

В эксплуатации ствол из ЖБИ с замком более устойчив от деформации при боковых нагрузках. Под железобетоном замки имеют металлические закладные части, приваренные к армированному каркасу.

Скобы для крепления, а также пластины с болтами – применяются для соединения ЖБИ. Конструкции с замком нуждаются в дополнительном укреплении на подвижных, промерзающих грунтах.

Особенно опасны для колодца неравномерные нагрузки, которые происходят осенью и весной (низовые слои грунта замерзают своеобразно и оттаивают позже верхних).

Колодцу ходовые скобы нужны для обслуживания и визуального осмотра его состояния. Металлическая ходовая скоба из нержавеющей стали или покрытая пластиком закладывается в изделие при отливке или монтируется после (в предусмотренные монтажные отверстия или высверленные) на дюбели. Устанавливаются они на расстоянии 300 мм друг от друга. Места стыков скоб и стенок трубы заделываются цементом.

Виды бетонных колодезных колец

Перед началом обустройства водоснабжения на участке необходимо выяснить, какие бывают кольца для колодцев:

1. Сквозные изделия серии КС, имеющие цилиндрическую конфигурацию. Диаметр достигает 2000 мм при толщине стенки до 100 мм, торцевая часть выполнена плоской, но существуют колодезные кольца с замком, повышающим прочность конструкции. При обустройстве глубоких скважин используются усиленные детали, в которых имеется стальная арматура.
2. Изделия серии КЦД, оборудованные донной частью. Применяются при обустройстве канализационных емкостей или септиков, обеспечивая герметичность резервуара с нечистотами.
3. Под обозначением КЦО поставляется опорное кольцо для колодцев, предназначенное для оформления верхней части скважины. Изделие КО отличается увеличенной толщиной стенок, используется при обустройстве нижней части колодца.

Стандартное кольцо железобетонного типа для колодца изготовлено из цементного раствора на базе портландцемента марки 200-500. Внутри находится армирующая сетка из стальных прутьев, предусматриваются крюки для погрузки и установки изделия. Базовые кольца имеют плоскую торцевую кромку, существуют модификации с замком. Также выпускаются ЖБИ для ремонта или восстановления колодцев, существуют опорные и доборные элементы.

Плюсы и минусы ЖБ-колец

Изготовленные из ЖБ кольца для колодца обладают преимуществами:

• повышенные прочность и качество поверхности;
• простая технология производства способствует снижению цены;
• возможно изготовление изделий различного размера;
• конструкция обеспечивает ускоренный монтаж;
• за счет герметичности стыков устраняется проникновение в колодец грунтовых вод;
• железобетонные кольца имеют срок службы до 100 лет;
• высокая прочность материала позволяет обустраивать колодцы в зыбком грунте.

Недостатки изделий:

• увеличенный вес детали требует использования строительной техники при монтаже;
• для перемещения изделия в пределах участка необходим грузовой автомобиль или трактор, вручную передвигать кольцо затруднительно;
• при падении с высоты 500-700 мм возможно разрушение бетонной стенки.

Как выбирать размер

Для обустройства колодца используются бетонные элементы диаметром от 1000 до 1500 мм, при этом нижняя часть скважины плитой не закрывается (для сохранения доступа к водоносным слоям). Если планируется построить резервуар для хранения нечистот, то нижняя часть изготавливается из кольца с интегрированным бетонным дном. Допускается использование донной плиты, на которую устанавливается сквозной бетонный элемент. Остальные элементы (например, плиты перекрытия с отверстием под чугунный или пластмассовый люк) подбираются по диаметру стартового кольца.

Какие лучше и как определить качество

Кольца бетонные для колодцев в заводских условиях изготавливаются по технологии вибрационного литья или уплотнения. При использовании жидкого цемента детали имеют пористую поверхность, но для испарения остатков влаги требуется до 28 суток. По мере высыхания внутри бетона появляются участки напряжения, что вызывает появление трещин. Рекомендуется приобретать элементы, пролежавшие на складе 2-3 месяца, что снижает риск разрушения колец при транспортировке или монтаже.

Изделия, полученные по технологии вибрационного уплотнения, отличаются повышенным качеством поверхности и торцевых кромок. Из-за использования дорогостоящего оборудования и оснастки увеличивается цена продукции. Изделия не разрушаются в процессе кристаллизации бетонного раствора, не требуется выдерживать детали на открытых площадках для испарения влаги.
