Монтаж водяного теплого пола собственноручно

После того как Вы закупили материалы, можно приступать к монтажу.

Ввиду того что перекрытия могут быть не только бетонным, но и деревянным, мы рассмотрим оба варианта

Монтаж водяных теплых полов своими руками мы разделили на 6 этапов:

2.1. Очистка основания
2.1.1. Бетонный пол

Уберите весь мусор и сбейте отдельные бетонные наросты, если они есть. Не волнуйтесь если основание пола неровное, это никак не повлияет на качество монтажа.

2.1.2. Деревянный пол

Просто очистить поверхность от крупного мусора.

2.2. Утепление основания
2.2.1. Бетонное

В случае если черновая стяжка не утеплена – требуется утепление. Чаще всего утепляют экструдированным пенополистиролом (Пеноплэкс) или матами. Плиты Пеноплэкса или маты просто прибиваются дюбель-грибами к основанию как это показано на видео:

Видео монтажа утеплителя к бетонному основанию

2.2.2. Деревянное

Деревянное основание не нуждается в утеплении, но не лишним будет застелить его вспененным полиэтиленов (Пенофол) с отражающей поверхностью.

2.3. Монтаж демпферной ленты

Лента крепится на стены, посему, разделим все стены на 2 типа по методу монтажа.

2.3.1. Бетонная или кирпичная стена

Видео монтажа демпферной ленты к бетонной или кирпичной стене

Тут следует крепить ленту дюбель-грибами. Не стоит надеяться на самоклеящуюся ленту – она отвалится на следующий же день.

2.3.2. Деревянная, гипсокартонная, стена со штукатуркой

Видео монтажа демпферной ленты к деревянной, гипсокартонной, стене со штукатуркой

В данном случае, лента крепится обычным монтажным степлером, это просто и быстро.

2.4. Арматурная сетка

Если стяжка Вашего пола менее 3 см или в связи с рельефом основания существуют локальные места где стяжка будет менее 3 см – вам нужна будет арматурная сетка.

Сетку можно укладывать под трубу и на трубу. Но если Вы положите сетку на трубу, то Вам будет очень неудобно ходить по ней во время монтажа бетонной стяжки, сетка под ногами будет выгибаться и торчать из стяжки, чтобы этого избежать необходимо положить несколько досок и ходить только по ним.

Видео монтажа арматурной сетки

2.5. Крепления для трубы

Крепежные элементы трубы подбираются исходя из типа утеплителя, наличия закрепленной арматурной сетки под трубой и типом основания.

Об этом уже говорилось в пункте

Крепежные элементы для трубы

2.6. Укладка трубы

Перед началом монтажа необходимо определиться с методом укладки трубы и местом где будет размещаться коллектор. Существует 3 варианта:

  • двойной спиралью (рис.1);
  • змейкой (рис.2);
  • двойной змейкой (рис.3).

Схемы укладки трубы теплого пола

Самый эффективный вариант – это двойная спираль (рис.1), в этом варианте тепло распределяется максимально равномерно.

К этому моменты Вы должны были уже определиться с шагом укладки трубы. А для того чтобы было удобней производить монтаж рекомендуем сделать лекало размером равным Вашему шагу укладки из любого подручного материала (кусочка трубы или утеплителя, например).

Начинать монтаж рекомендуем с самых дальних от коллектора контуров!

Видео укладки трубы водяного контура

2.7. Монтаж коллектора

Коллектор обычно монтируется в специальный шкаф и на стену.

2.7.1. Сборка коллектора

Для начала надо собрать коллектор и закрепить его на месте.

Видео-инструкция по сборке коллектора

2.7.2. Обвязка коллектора

После сборки коллекторного узла и монтажа его в том месте где Вам необходимо, переходим к «обвязке» (присоединение петель водяного теплого пола к патрубкам коллектора через фитинги) коллектора.

Видео по обвязке коллектора водяного пола

2.7.3. Опрессовка системы

После того как у нас уже собрана вся основная система водяного теплого пола, ее необходимо «опрессовать» (заполнить контура теплого пола теплоносителем или сжатым воздухом). Это делается для проверки герметичности.

Рекомендуется оставить опрессованную систему под давлением 3-6 бар на 1-2 суток чтобы выявить возможные протечки.

Видео-инструкция по заполнению водяного теплого пола теплоносителем

После опрессовки и проверки системы можно переходить к монтажу цементно-песчаной стяжки.

Коротко о достоинствах и недостатках

Теплый водяной пол обладает самым главным преимуществом – очень долгим сроком службы. Здесь не потребуется каждые 2-3 года менять трубы и внутренние механизмы. Финансовые затраты на отопление при обогреве теплыми полами значительно снижаются. Установка оборудования теплого пола отвечает всем санитарным нормам, соблюдая эстетическую красоту жилого помещения – ведь они монтируются в пол, под напольное покрытие, а значит, не видны и не портят дизайн интерьера.

Водяная система наиболее безопасная из всех существующих видов отопления на сегодняшний день. Установив такой пол один раз, можно на ближайшие 10-15 лет вообще про него забыть. Он не требует регулярного технического или сервисного обслуживания.

Установка такой системы отопления в жилом помещении избавляет человека от множества стандартных проблем, делая его жизнь, более простой и комфортной. Не стоит стараться сэкономить на стандартных системах отопления, ведь водяной теплый пол более экономичен и безопасен.

Среди основных преимуществ такого отопления выделяют:

  • Экономичное использование энергетических ресурсов при отоплении помещения
  • Надежность конструкции и безопасность во время ее эксплуатации
  • Такие полы можно применять как единственное отопление для всего помещения, где они установлены. Практика доказывает, что их вполне хватает, чтобы обеспечить комнату теплом даже в зимний сезон.
  • Возможность верхнего перекрытия любым видом напольного покрытия от паркета до плитки.
  • Отсутствие выступающих частей системы, которые будут визуально видны.
  • Отсутствие излучения электромагнитных полей.
  • Уровень тепла и микроклимата можно регулировать вручную в любое время.
  • Самое комфортное для человека отопление, которое уберегает от всех простудных заболеваний в холодное время года и рекомендовано для таких учреждений как: детские сады, поликлиники, больницы.

Среди недостатков теплого пола выделяют:

  • Высокая стоимость оборудования и монтажа. Никто не скрывает, что такая система достаточно дорогое удовольствие. Так может показаться сначала, но если начать сравнивать его первоначальную стоимость и преимущества, которые получаются в итоге, можно понять, что не настолько уж и велика его стоимость и монтаж.
  • Сложность в ремонте (если она возникает). Для осуществления ремонтных работ придется снимать все напольное покрытие или какую-то его часть.
  • Очень высокие требования к профессиональной квалификации монтажников, которые будут осуществлять сборку и подключение системы теплого пола. Здесь уже не получится его купить и поставить самому. Монтажом водяного теплого пола должны заниматься не просто специалисты, а высококвалифицированные специалисты.

Обращаясь за сборкой и подключением системы теплого пола в специализированные фирмы не нужно стараться сэкономить и купить материалы самому. Даже если специалист предоставит вам необходимый перечень материалов, у человека, не разбирающегося в этих вопросах, всегда может возникнуть риск купить что-то не то. Большая часть компаний, которая профессионально занимается этим вопросом, имеет договоренности с фирмами-производителями необходимых материалов. Как бы это не казалось дорого, но будет лучше, если специалисты приедут со своими материалами, на которые имеются все необходимые Сертификаты соответствия.

Но если хорошо разобраться во всех аспектах монтажа водяного пола и закупить сертифицированные комплектующие смонтировать его можно и самостоятельно.

Важно помнить, что после монтажа водяного контура необходимо опрессовать систему сжатым воздухом или теплоносителем, создать давление в системе в 3 раза выше рабочего и выждать 2-3 суток. Если давление в системе упало, необходимо найти протечку и устранить ее

Чаще всего место протечки – коллекторный фитинг, нужно определить какой именно и переобжать его. После чего выждать снова 48-72 часа и проверить давление. Если система герметична и давление не упало – приступить к бетонным работам по монтажу цементно-бетонной стяжки.

Эти статьи Вам тоже могут быть интересны:

  1. Устанавливаем водяной теплый пол
  2. Системы водяного отопления в частном доме
  3. Мой дом. Системы отопления
  4. Электрические теплые полы. Какие они бывают?

Деревянные настильные системы

Деревянные системы являются довольно популярными, что обуславливается их экологичностью, доступностью и простотой монтажа. Удобный вариант для большинства пользователей – модульные сухие теплые полы, в состав которых входят блоки из ОСБ или ДСП. В блоках имеются специальные каналы, предназначенные для монтажа труб. Деревянный сухой водяной теплый пол прост в монтаже, а его элементы стандартизированы.

В качестве межтрубных досок используется качественно обработанная древесина. Габариты досок могут варьироваться, но стандартные изделия имеют сечение 21х120 мм или 28х120 мм. Подбирать размеры блоков или досок нужно в зависимости от расстояния между трубами. Материалы в любом случае будут укладываться поверх лагов таким образом, чтобы имеющиеся пазы позволяли выполнить укладку труб по выбранной схеме.

Деревянная система сухих теплых полов может укладываться разными способами, но всегда есть определенный ряд требований, предъявляемых к основанию:

  1. Укладка лагов осуществляется с определенным шагом, величина которого зависит от используемого напольного покрытия. Для плитки подойдет шаг в 30 см, а для остальных покрытий шаг укладки можно увеличить до 60 см.
  2. Под теплоизоляцией обязательно должен располагаться гидроизоляционный слой. Обычно для него используется гидроизоляционная полиэтиленовая пленка достаточной плотности, но при желании можно воспользоваться и другим материалом с аналогичными характеристиками.
  3. Качественная установка теплых полов в деревянных домах предполагает наличие хорошей теплоизоляции, которая располагается в пространстве между лагами. Проще всего работать с теплоизоляционными плитами из минваты или пенополистирола. Последний вариант предпочтительнее, поскольку пенополистирол без проблем выдерживает воздействие влаги. Минвата же при намокании теряет свои свойства.
  4. На установленных лагах можно обустроить черновой пол, который должен быть надежно зафиксирован и иметь перепады высоты не более 2 мм на 1 м2. Впрочем, особой необходимости в создании чернового пола нет, но без него с монтажом теплого пола могут возникнуть некоторые затруднения.

Основные способы обустройства деревянного сухого теплого пола выглядят следующим образом:

  1. «Плавающая» конструкция, не имеющая жесткого соединения с основанием. Для такой конструкции подходят готовые блоки из ДВП, в которых имеются заранее сделанные желоба. Данные модули укладываются поверх лагов, пространство между которыми заполнено теплоизоляционным материалом. На ДВП кладется металлическая полоса и крепятся трубы. Расстояние между трубами и их диаметр могут варьироваться в зависимости от того, какую теплоотдачу должна иметь готовая конструкция. При необходимости можно дополнить систему слоем гидро- или паробарьера. В случае с мягкими финишными покрытиями потребуется несущий лист толщиной не менее 22 мм, чтобы конструкция могла выдерживать нагрузки. К тому же, уложенные плиты будут выполнять функцию распределителя и аккумулятора тепловой энергии. Модули для плавающей конструкции вполне можно использовать и при укладке теплого пола на ровном основании.
  2. Во втором варианте системы вместо модулей используются межтрубные доски. Их длина может варьироваться, но ширина и толщина должны быть одинаковы, чтобы можно было выложить конструкцию с необходимым рисунком укладки труб. Доски могут укладываться на любое выровненное основание, но на нем должны находиться тепло- и гидроизоляционные слои. При правильном монтаже такой конструкции температурные расширения материалов будут совершенно незаметными.
  3. Система GRANAB. Такой теплый пол без стяжки в каркасном доме изначально рассчитан на монтаж поверх любых оснований, независимо от их выравнивания (детальнее: “Как сделать теплый пол в каркасном доме, какой вариант выбрать”). Ключевой особенностью данной системы теплых полов являются модули, установленные на ножках с регулируемой высотой. После раскладки модулей поверх них выкладываются деревянные блоки для укладки труб, металлические элементы и сами трубы. Дальнейшая технология укладки выглядит как обычно.

Подготовка основания

Поверхность пола очищается от загрязнений, строительного мусора. Также подготавливают все материалы для монтажа, определяются со схемой укладки труб, местом установки терморегулятора и других элементов системы.

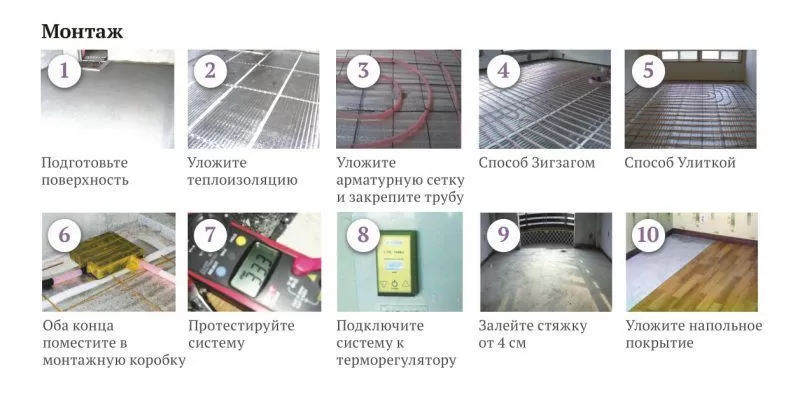

Пошаговый монтаж теплого пола XL PIPE

Теплоизоляция

Если устройство теплого пола происходит на первом этаже частного дома, где перекрытие установлено над грунтом или неотапливаемым помещением, лучше использовать экструдированный пенополистирол или минеральную вату. Толщина утеплителя должна составлять как минимум 5 см. Для фиксации теплоизоляционных плит к бетонному основанию можно использовать дюбеля с пластиковыми головками в виде зонтов.

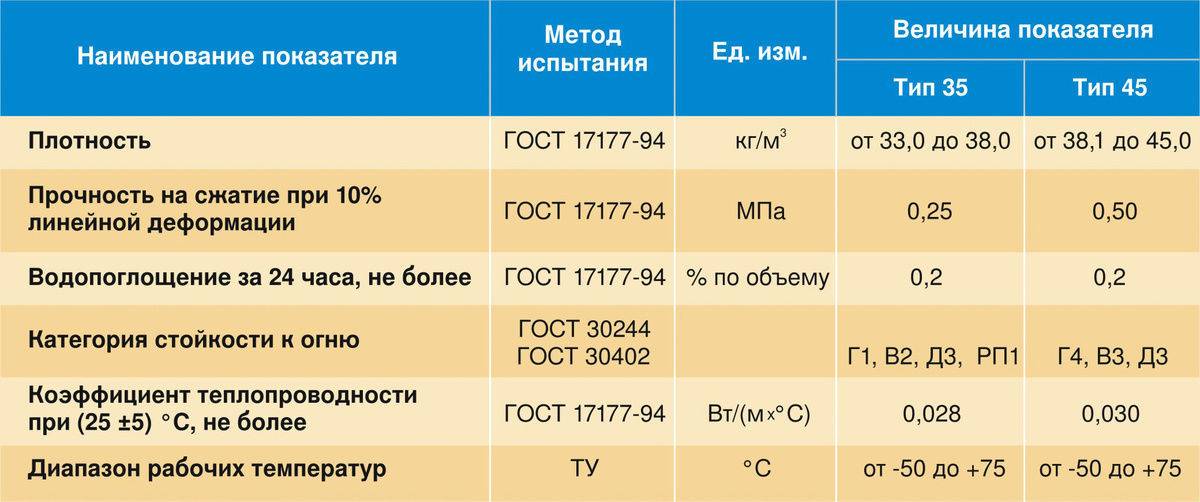

Характеристики экструдированного пенополистирола для теплоизоляции теплого пола

На плитный утеплитель рекомендуют уложить лавсановую металлизированную пленку толщиной 2-5 мм. Она сможет эффективно отразить всю произведенную тепловую энергию внутрь помещения. Если высота комнат не позволяет использовать толстый слой теплоизоляции, разрешено применять только лавсановую металлизированную пленку.

Установка нагревательных элементов

Пластиковая армирующая сетка для стяжки

На подготовленную поверхность укладывают армирующую сетку с размером ячеек 10х10 см или 20х20 см и с толщиной проволоки 3-5 мм.

При помощи пластиковых хомутов происходит закрепление трубопроводов к арматурной сетке. Расстояние между витками не должно быть меньше 5 см. Рекомендуемый промежуток – 20-30 см. Диаметр загиба трубопроводов должен быть больше от стандартного шага их укладки.

Чтобы не повредить трубу, рекомендуется отрезать кусок длиной 80 см и производить с ним необходимые манипуляции. Его загибают до тех пор, пока не удастся получить нужный размер витка.

При установке трубопроводов необходимо отступать от стен на расстояние 5-10 см. Нагревательные элементы должны хорошо закрепляться, особенно в местах изгиба, чтобы их положение не изменилось после заливки стяжки.

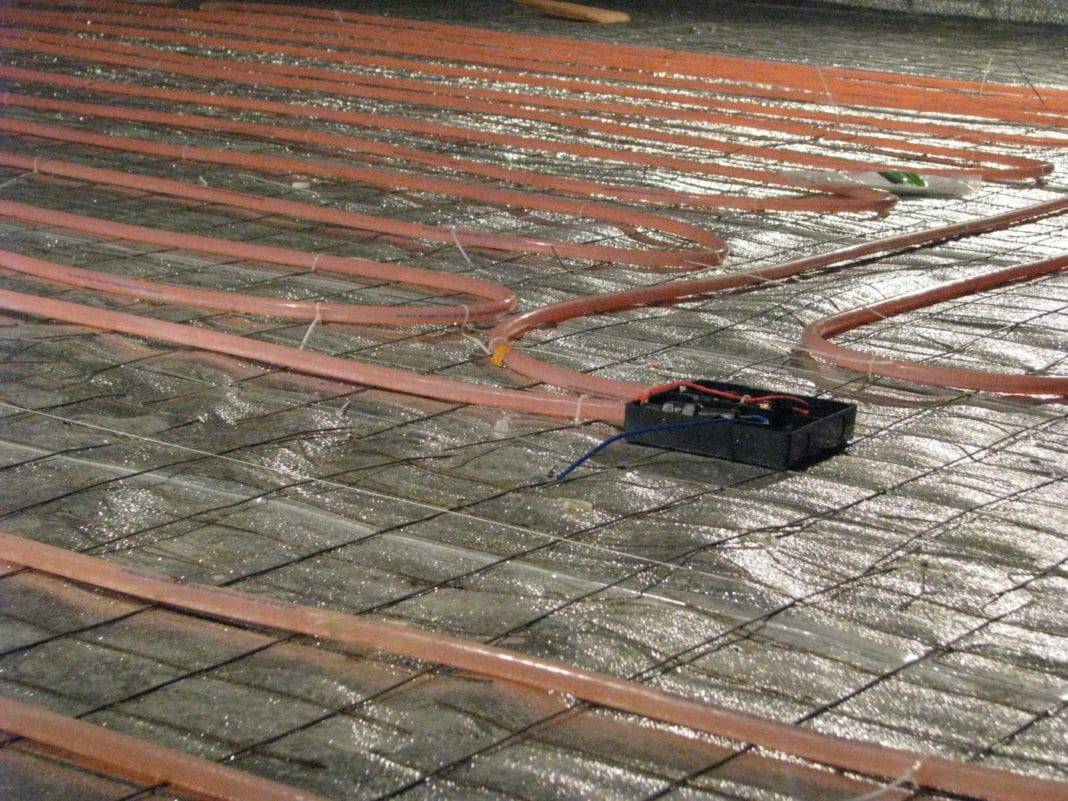

Установка распределительной коробки

В распределительную коробку (габариты 180х180х40 мм), которая идет в комплекте XL PIPE, проводят два конца от трубопровода. Такое устройство устанавливают на полу, чтобы его крышка находилась на уровне верха залитой стяжки. Коробку нужно закрепить к основанию, исключая ее перемещение.

Схема соединения проводов в распределительной коробке

Также данный элемент системы изолируют, чтобы предупредить попадание жидкости во время заливки стяжки. В сухих помещениях это можно сделать при помощи обычного скотча, а во влажных – с применением гидроизоляционного герметика.

Монтаж терморегулятора

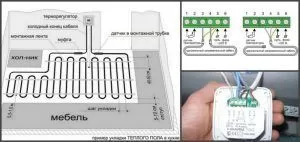

Подключение теплого пола к терморегулятору

Перед монтажом терморегулятора необходимо измерить сопротивление нагревательного кабеля. Оно не должно отличаться от указанного в инструкции значения. Если все в порядке, производят подключение проводов от теплого пола к регулятору температуры. Красный цвет соответствует фазе, синий – нулю.

Сам терморегулятор также подключают к сети. Максимально допустимая мощность прибора должна быть немного больше от мощности системы обогрева, но не наоборот. Также к одному терморегулятору запрещено подключать трубопроводы, длина которых больше 84 м.

Датчик температуры устанавливается между витками нагревательных элементов в гофрированной трубке диаметром 16 мм. Расстояние от устройства до трубопроводов должно составлять 2-5 см. Датчик температуры также подключают к терморегулятору.

Заливка стяжки

После установки всех элементов системы и их надежной фиксации приступают к заливке стяжки. Готовят ее из портландцемента и песка (соотношение 1:3). С целью улучшения качества стяжки в раствор добавляют пластификаторы для увеличения ее долговечности. Также по контуру помещения устанавливается демпферная лента с максимальной толщиной 10 мм. Она позволит компенсировать расширение стяжки во время нагрева. Рекомендуемая толщина стяжки – 4 см, максимально возможная – 8 см.


Пропорции раствора для стяжки

После того, как раствор достигнет необходимой мощности, приступают к укладке напольного покрытия. Электрический теплый пол запускают в работу после монтажа всех элементов системы.

Преимущества и недостатки использования

Жидкостные теплые полы представляют собой отопительное устройство, работающее от электрической сети. В конструкцию входит кабель, который при нагреве передает тепло теплоносителю в трубах.

Комбинированное оборудование имеет немало преимущественных сторон перед водяными и электрическими системами:

  • обеспечение полностью равномерного прогрева;
  • простота установки контура;
  • отсутствие необходимость подключения к котлу;
  • обеспечение рабочего процесса без применения насоса;
  • исключение перегрева кабеля во время эксплуатации системы;
  • несложный процесс замены поврежденных участков;
  • возможность установки в помещениях с высоким уровнем влажности;
  • не требует установки коллекторных узлов;
  • полная безопасность применения;
  • небольшое потребление электрической энергии;
  • автоматический процесс управления.

Как выглядит электро-водяной теплый пол

Электро-водяной теплый пол полностью прогревается за несколько минут. При этом длительность эффекта нагрева намного больше, чем у отопительных систем другого типа.

Недостатков использования жидкостного устройства для обогрева пола пока не отмечено. К минусам можно отнести только высокую стоимость оборудования.

Материалы для теплого пола

Схема такого пола на картинке выглядит всегда довольно сложной – масса коммуникаций, соединенных между собой, по которым к тому же течет вода. Однако на деле система включает не такой уж обширный список элементов.

Материалы для водяного теплого пола

Комплектующие для водяного теплого пола:

  • при отсутствии возможности подключения к системе централизованного отопления – нагревательный котел;
  • насос, который либо встроен в котел, либо приобретается отдельно. Он будет нагнетать воду в систему;
  • непосредственно трубы, по которым будет двигаться теплоноситель;
  • коллектор, который будет отвечать за распределение воды по трубам (не всегда необходимый);
  • для коллекторов будут необходимы специальный шкаф, разветвители, распределяющие холодную и горячую воду, а также клапаны, система аварийного слива, приспособления для отведения воздуха из системы;
  • фитинги, шаровые клапаны и т. д.

Один из вариантов схемы отопления в частном доме с теплым полом на первом этаже

Также для обустройства теплого пола понадобится материал для теплоизоляции, крепежи, сетка армирующая, лента демпферная. Если выполняется сырой способ монтажа, то еще и бетонная смесь, из которой будет изготовлена стяжка.

Крепления для труб водяного теплого пола

Планка монтажная для теплого пола

От методики монтажа часто будет зависеть и выбор материалов и инструментов для системы подогрева пола. Существуют два вида укладки оборудования – это сухая и мокрая.

  1. Мокрая технология предусматривает использование утеплителя, крепежной системы, труб, бетонной стяжки. После того как все элементы будут залиты стяжкой, поверх укладывается и само напольное покрытие. По периметру помещения обязательно укладывается лента демпферная. Под утеплитель желательно поместить гидроизоляционный слой на случай утечки воды – он защитит соседей от возможного потопа.

  2. Сухая технология. В этом случае система обогрева укладывается на деревянные пластины или полистирольные маты в специально сделанные каналы. Поверх системы укладываются листы фанеры или ГВЛ. Сверху монтируется напольное покрытие. Кстати, не стоит укладывать поверх системы ДСП или ОСБ, так как в их составе есть вещества, которые под воздействием повышенной температуры начинают испаряться и негативно воздействуют на организм человека.

Ни первый, ни второй способы не являются идеальными – каждый имеет свои достоинства и недостатки. Однако чаще всего применяется именно мокрый способ, когда система теплого пола укладывается в стяжку. Причина проста – дешевизна, хотя в обслуживании этот вид довольно сложен. Например, отремонтировать трубы в стяжке будет непросто.

Стяжка для теплого пола

Кабельный пол

В конструкции кабельного электрического пола главным элементом выступает провод, в нём эл. энергия трансформируется в тепловую.

Устройство кабельного пола и нагревательного элемента

Кабельное отопление включает в себя: нагревательный кабель, соединительные муфты, регулировочные и контролирующие приспособления.

Основная часть — греющий кабель, он имеет несколько изоляционных слоёв. В его составе: токоведущие жилы, стекловолокнистое армирование, полиэфирная плёнка, медный проводник, алюминиевый экран и защитный слой ПВХ.

Кабель для тёплых электрических полов бывает резистивный и саморегулирующий. К резистивным относятся:

  1. Одножильный — стоит не дорого, но высокий уровень электромагнитного излучения делает установку недопустимой в жилых комнатах.
  2. Двужильный — в нём одна нагревательная жила выполняет функцию обычного провода, вторая — нагревательного. Это свойство увеличивает стоимость, но зато снижает ЭМИ.

Саморегулирующий кабель — он может менять уровень нагрева в зависимости от температуры в помещении. Устройство провода — две замкнутые параллельные токовыводящие жилы с полупроводниковой матрицей.

Эти полупроводники отвечают за регулировку и контролируют уровень нагрева. Свойство такого вида кабеля приводит к экономии электричества, но это не отражается на равномерности прогрева поверхности.

Принцип работы

Внешне греющий кабель напоминает обычный провод, передающий электрическую энергию, но все не так просто. В его жилах происходит преобразование электроэнергии в тепловую.

Плюсы и минусы

ПЛЮСЫ и МИНУСЫ КАБЕЛЯ и МАТА для ТЕПЛОГО ПОЛА.

Watch this video on YouTube

Эта модель электрического пола наиболее сложная с точки зрения монтажа. Ведь требуется уложить и закрепить кабель, залить его бетонной стяжкой — это трудоёмкий процесс (замес раствора, заливка по поверхности и выравнивание правилом).

Такая конструкция уменьшает высоту потолка, утяжеляет сооружение, что делает его непригодным для укладки в домах со слабыми перекрытиями или в многоэтажках. Ещё один минус — нельзя размещать под тяжёлой мебелью и сантехникой.

Однако следует сказать, что у кабельного тёплого электрического пола есть своим плюсы. Их можно стелить в комнатах с нестандартной планировкой, и укладывать для обогрева элементов снаружи дома — крыши или стоков. А также нет риска протечек.

Типы тёплых полов

Разработаны разные типы тёплых полов. Самые распространенные — водяные и электрические. Водяные подключают к основному отопительному контуру, который действует в помещении. То есть не нужно устанавливать источник тепловой энергии отдельно. Если говорить об экономии при эксплуатации, то это оптимальный вариант.

Недостатки у водяной системы тоже имеются:

  • Поставить их можно только в частных домовладениях. В квартире этого делать нельзя, закон не позволяет. При подсоединении к центральной системе автоматически уменьшается уровень прогрева теплоносителя, так как мощность отопительных котлов рассчитана на его определённый объем, который заложен ещё при строительстве многоквартирного дома. То есть в квартирах у соседей станет холодней. Разрешение на подключение взять не реально. Нарушение законодательства влечёт за собой большие штрафы и демонтаж системы.
  • Так как в трубах создаётся высокое давление, есть риск протечек. А это влечёт за собой дорогостоящий ремонт, причём не только самого водяного контура, но и всего покрытия пола. Если даст пробой водяной контур на втором этаже, пострадает и потолок внизу. То есть риск затрат на ремонт превышает экономию на эксплуатационных расходах.

При электрическом способе обогрева выполняют монтаж нагревающих кабелей под чистовым полом, в бетонную стяжку. Её толщина от 3 до 5 см.

Среди недостатков кабельных полов — длительная установка, обходится дорого при эксплуатации, то есть повышенный расход электроэнергии. Установка терморегулирующего блока отчасти решает эту проблему.

Несомненные преимущества — большая теплоотдача (КПД приближен к 100 процентам), возможность устанавливать и в квартире, и в доме.

Как отрегулировать температуру в доме – 3 способа и определение оптимального режима

Основная задача поддержания температурного режима – создание комфортных условий для проживания при условии оптимального расходования ресурсов. Этого можно добиться несколькими способами.

Первый из них заключается в установке оптимальной степени нагрева теплоносителя в контурах теплых полов. Второй – в полном прекращении его поступления в него.

Самый простой способ заключается в использовании для греющего контура труб с максимальной рабочей температурой 90-95 градусов. Это позволяет установить в систему циркулярный насос с терморегулятором, а также клапан обратного хода.

Место установки насоса – труба-обратка, а температура теплоносителя в этом месте составляет не более 70-80 градусов по Цельсию. Если разогрев теплоносителя достигает критичных значений, термостатом отключается насос и отопление переходит в режим ожидания.

По мере остывания пола, циркулярный насос снова включается, подавая в трубопровод контура новую дозу горячей воды. Практика показывает, что такой способ наиболее эффективен и надежен для устойчивой работы отопления с теплым полом.

Второй способ регулировки степени нагрева предполагает включение в систему трехходового вентиля или смесительного клапана. При таком подходе через трехходовой вентиль производится подмешивание охлажденной воды из обратки к горячей подаче. То есть, максимальная температура горячей воды из котла, понижается добавлением охлажденной.

Если используется 3-х ходовой вентиль, регулировку можно производить вручную или через сервопривод. Клапан смешивающий регулирует температуру носителя тепла по заранее введенной величине контрольного показателя.

Третий способ регулировки нагрева носителя тепла в системе обогрева жилья состоит в использовании узла подмеса. Такое устройство можно изготовить из следующих компонентов:

  • вентиль 3-х ходовой;
  • насос циркуляционный;
  • перемычка байпаса;
  • градусник;
  • термостатическая головка ;
  • реле контроля максимальной температуры.

Учитывая состав применяемых компонентов, узел регулировки степени нагрева в системе обогрева получается довольно не дешевым.

Но изменение температуры в нем происходит очень быстро, потому, что оно производится подмешиванием к основному потоку теплоносителя воды из трубы-обратки. При этом происходит автоматическое уменьшение интенсивности горения в котле.

В соответствии с установленными регулировками режим потребления топлива всегда является оптимальным. Количество узлов в объединенной системе может быть любым, и каждый будет работать автономно в соответствии с установленными настройками.

Таким образом, можно поддерживать более высокую температуру воздуха, например, в детской комнате и одновременно более низкую в спальне взрослых представителей семейства. Особенно эффективен такой узел для управления температурой в устройстве водяных полов.

Для применения такого способа регулировки есть только одно требование – вся отопительная схема должна быть устроена по европейским требованиям. Температура горячей воды из котла должна быть не выше 67 градусов.

И в теперь рассмотрим методику регулировки теплового и гидравлического режима с использованием термостата. Его устанавливают в помещении, и настройка производится путем установки на этом приборе нужной температуры для данной конкретной точки. Управление нагревом производится сервоприводом на конкретном контуре.

Смотреть видео

Такое устройство успешно работает в соединении и с самодельным коллектором и с вентилем трехходовым и с узлом подмешивания. Его популярность обусловлена простотой регулировки режима отопления и относительной дешевизной устройства.

Узнайте как работает водяной теплый пол в зависимости от вида подключения.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
