Балансировочный клапан для системы отопления для чего необходим и как его установить

Эмпирический способ

Конечно, отрегулировать систему отопления при числе радиаторов до десяти можно и без предварительного расчёта. Однако этот метод достаточно трудоёмок и занимает очень много времени. Кроме прочего, при такой балансировке не удаётся предусмотреть изменение расхода при работе термостатирующих головок, что сильно снижает точность балансировки.

Алгоритм ручной балансировки несложен, для начала необходимо перекрыть абсолютно все радиаторы в системе. Это делается для того, чтобы максимально близко сравнять температуру теплоносителя на входе и выходе из теплового узла. Весь этот процесс занимает около часа, при этом необходимо установить циркуляционный насос на максимальную скорость и убедиться в отсутствии воздушных пробок в системе.

Следующий шаг — полное открытие запорного клапана на наиболее удалённом радиаторе (зачастую на последнем радиаторе этот клапан не устанавливается вовсе). Спустя 10–15 минут проводится измерение температуры нагрева крайнего радиатора, она при дальнейшей балансировке будет использоваться как эталонная.

Далее нужно приоткрыть запорный клапан на предпоследнем радиаторе. Степень открытия должна быть такой, чтобы нагрев произошёл до эталонной температуры и при этом на последнем радиаторе температура нагрева не снизилась. Грань очень тонкая, и работа сильно осложняется инерционностью радиаторов: после каждого изменения положения штока клапана на алюминиевом радиаторе необходимо выждать не менее 15 минут, на чугунном — порядка 30–40 минут. В этом и есть вся суть ручной балансировки: продвигаясь от наиболее удалённого радиатора к самому первому в цепочке необходимо снижать пропускную способность, обеспечивая поддержание одинаковой температуры на каждом нагревательном приборе. Регулировка должна проводиться очень тонко и аккуратно, ведь резкое увеличение протока в середине контура приведёт к падению температуры в отдалённой его части, соответственно нужно будет потратить еще 15–20 минут, чтобы вернуть систему к исходному состоянию.

Назначение и функции

Многих людей напрямую интересует, для чего собственно нужен этот кран или клапан. Какие функции он выполняет?

Ответить на этот вопрос можно, только предварительно рассмотрев условия в системах отопления.

Стандартная система отопления постоянно гоняет по своим трубам носитель от одного узла к другому. Основной обогрев осуществляется за счет подачи носителя в радиаторы или другие подобные системы. Радиатор, при наличии достаточного количества жидкости внутри и нормальной температуры, отдает тепло в помещение с большой эффективностью.

Однако так действует система трубопроводов в условиях приближенных к идеальным. К сожалению, идеальные условия часто бывает недостижимыми или частично достижимыми.

В трубопроводе с постоянно прогреваемой водой может измениться уровень давления, температура носителя. Это приводит к неравномерному распределению потока по трубам. Чего, конечно же, хотелось бы избежать.

Одни трубы в итоге получают больше тепла, другие – меньше. Для системы отопления такой вариант развития событий – наихудший. Вот для чего используется балансировочный клапан или кран.

Балансировочный клапан для системы отопления

Его задача – автоматический контроль уровня давления и прогрева носителя, а также регулировка его подачи в случае изменения вышеописанных параметров.

Кран легко настраивать, он работает за счет простой пружины и нескольких дополнительных элементов. При этом балансировочный вентиль выполняет поистине титаническую работу, отсекая на логические части отдельные ветки системы и контролируя состояние в них.

На крупных трубопроводах один кран не решит проблему, придется ставить их в большем количестве. Но поверьте – оно того стоит.

На рынке представлено масса такой продукции от разных производителей. Самые популярные марки – Штремакс, Cimberio, Stad и другие. Именно они надежно удерживают свои позиции на рынке уже многие годы.

Общий принцип действия и конструкция

Стандартный балансировочный клапан сильно похож на трубопроводный кран, только в нем есть несколько отличий.

Это тоже фитинг, но фитинг предназначенный не для полного перекрытия системы (хотя некоторые модели Штремакс, Cimberio, Stad могут заниматься и такими вещами в нагрузку к стандартной балансировке) а для ее регуляции.

Конструкция клапана

Основа балансировочных вентилей – специальная пружина, которая настраивается за счет вращения двух ручек. Ручки влияют на ее жесткость. Чем жестче пружина, тем больше давления она может выдержать.

Все механизмы уплотнены резиновыми прокладками. Возле пружины оборудован картридж упрощающий работу клапана. Закрытие потока осуществляется за счет движения золотника к седелкам фитинга. Золотник, чаще всего, тоже контролируется за счет действия пружины.

В продвинутых моделях типа Штремакс, Cimberio и Stad можно задать граничные условия для клапана, при которых он полностью закроет или откроет подачу.

Использование расходометров

Иногда клапана оборудуют расходометром. Пользование расходометром дает нам несколько преимуществ, в том числе возможность:

  • следить за потоком;
  • тонкой настройки;
  • автоматизации процесса регуляции.

В то же время клапана с расходометром стоят довольно дорого, и могут обойтись вам, по меньшей мере в несколько раз дороже обычных.

Как правило, если устройство оборудовано расходометром, то оно относится к высшему классу фитингов, следовательно, на него также будут ставить автоматику.

Существуют и продвинутые клапана, работающие полностью за счет электронных деталей, способные к самостоятельному оцениванию ситуации, оборудованные датчиками и управляемые с единого центра. В гражданском строительстве такие решения почти не используются в силу дороговизны.

Особенность конструкции

Для стабилизации давления можно выбрать механический или автоматический кран балансировочный для отопления, которые отличаются конструкцией. Регулировка первых происходит вручную, для изменения разности давления необходимо каждый раз контролировать положение штока.

Если же необходимо автоматизировать работу теплоснабжения, рекомендуется выбирать модели с мембранным блоком.

Механические балансиры

Это одна из разновидностей запорной арматуры, регулировка положения штока в которой происходит вручную. На ручке есть цифровая шкала, указывающая текущее значение прохода в трубопроводе. Преимущество – возможность использования для балансировки и в качестве запорной арматуры. Пример: отключение отдельных участков трубопровода для проведения ремонтных работ.

Дополнительно можно установить манометр и термометр для контроля давления, температуры. Но для этого нужно выбирать модели с соответствующими разъемами. Материал изготовления – латунь, реже используется нержавеющая сталь

При выборе нужно обращать внимание на максимальный показатель давления, который может выдержать прибор

Автоматические балансиры

Состоят из двух компонентов – механического клапана и регулятора перепада давления. В первом устанавливается мембранный блок, на корпусе расположено 2 штуцера, которые подключаются к манометру для настройки или к регулятору перепада давления. При изменении давления толщина мембранного блока увеличивается или уменьшается, тем самым регулируется рабочий проход магистрали. Монтируется на обратную магистраль.

Регулятор перепада давления устанавливается на подающий трубопровод. Подключается к механическому балансиру с помощью капиллярных трубок. При изменении параметров отопления происходит автоматическая корректировка давления.

Для больших, разветвленных систем рекомендуется монтаж автоматических балансиров. Это актуально при частых перепадах давления, изменения температуры теплоносителя. Если же система работает относительно стабильно, но нужно периодически контролировать гидравлические параметры – можно поставить механические балансиры.

Совет: клапаны для балансировки отличаются способом подключения. Для небольших труб выбирают модели с наружной или внутренней резьбой. Есть балансиры с фланцевым соединением.

Где и когда устанавливают магистральный кран?

В большинстве частных домов применяются ручные радиаторные вентили. Их вполне хватает для нормальной настройки работы водяного отопления в коттеджах, чья площадь не превышает более 500 м². Установка Установка балансировочных клапанов магистрального типа в системе отопления делается в следующих случаях:

  • в зданиях, где установлена разветвленная отопительная сеть с большим количеством стояков;
  • в многоквартирных домах, которые обогреваются собственной котельной;
  • при обвязке твердотопливного котла с теплоаккумулятором.

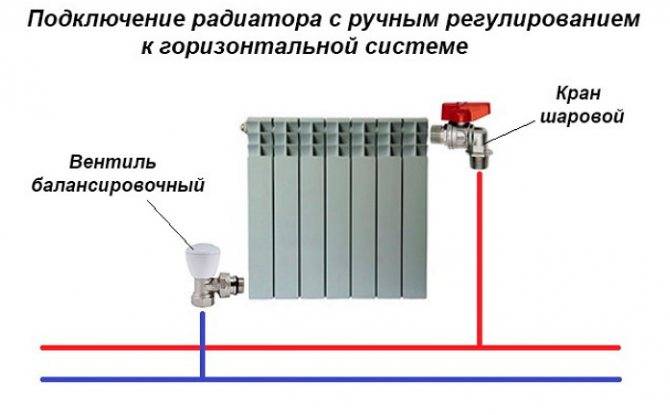

Когда есть понятие о назначениях балансировочных вентилей, необходимо разобраться в конкретных местах их установки. Радиаторные вентили необходимо устанавливать на выходе из обогревателя, то есть на обратке, а магистральные – на трубопроводе, который приводит охлажденную воду от потребителей в котельную. В том случае, когда элемент работает в паре с автоматическим регулятором давления, его можно устанавливать, как и в обратном, так и на подающем трубопроводе, в зависимости от того, как спроектирована сама схема.

Примечание: алюминиевые и стальные радиаторы с нижним подключением уже оборудованы балансировочным краном, который встроен в специальную фурнитуру, которая необходима для подключения подводок к таким приборам.

Перечислим моменты, в каких случаях не нужно устанавливать регулирующие клапаны:

  • в тупиковых системах малой протяженности, у которых одинаковые по гидравлике «плечи»;
  • в том случае когда батареи оборудованы термостатическими клапанами с преднастройкой;
  • в системах отопления коллекторного типа.
  • на последнем (тупиковом) радиаторе отопления;

Терморегуляторы с преднастройкой, которые стоят на подаче воды в батарею, выполняют также роль балансового вентиля, поэтому на выходе отопительного прибора необходимо смонтировать отсекающий шаровой кран. Подобная арматура устанавливается на подводках к последнему радиатору в цепочке, так как регулировать его не имеет особого смысла, и он должен быть полностью открыт.

Настройка клапанов баланса

Для балансировки отопления в частном доме выбирают ручные устройства нужного диаметра, производя их подбор и настройку с помощью соответствующей диаграммы, прилагаемой в паспорте. Исходными данными для работы с графиком являются объем подачи, выраженный в метрах кубических в час или литрах в секунду, и перепад давлений, измеряемый в барах, атмосферах или Паскалях.

К примеру, при определении положения индикатора настройки модификации MSV-F2 с условным проходом Ду равным 65 мм. при интенсивности потока 16 м. куб./ч. и перепадам давлений в 5 кПа. (рис.11) на графике соединяют точки на соответствующих шкалах расхода и напора и продлевают линию до пересечения условной шкалой коэффициента Ку.

От точки на шкале Ку проводит горизонтальную линию для диаметра Д, равного 65 мм., находят настройку с цифрой 7, которую устанавливают на шкале рукоятки.

Также для выбранного диаметра прибора его регулировку производят при помощи таблицы (рис. 12), по которой определяют количество оборотов шпинделя, соответствующее определенному потоку.

Рис. 11 Определение положения шкалы клапана при известном давлении и определенной подаче воды

Рис. 12 Пример таблицы для ручной настройки

Краткое описание устройства

Итак, мы выяснили, что балансировка отопительных систем имеет большое значение. Помимо этого, балансировка важна и в водопроводных системах, в особенности, отдельных коттеджей и частных домов, для обеспечения нормального совместного функционирования систем горячего/холодного водоснабжения, кондиционирования, отопления, а также для бассейнов, бань, систем полива и так далее. И регулировка с помощью дроссельных шайб, которая долгое время пользовалась популярностью и требовала при этом остановки и демонтажа водопроводной системы, отошла на второй план, уступив место более современным приспособлениям – упомянутым выше балансировочным клапанам.

Если даже вы качественно рассчитаете и обустроите отопительную систему, вам все равно придется заняться первоначальной настройкой, а позже, при последующей эксплуатации, еще и частой регулировкой распределения тепла и давления. Это возможно благодаря использованию регулирующей арматуры – специальных редукторов, перепускных и, конечно же, балансировочных клапанов. Визуально эти элементы трудно друг от друга отличить, особенно новичку, равно как и от простого запорного вентиля, однако каждый из них имеет свое предназначение. С помощью редукторов ограничивается верхний порог напора в сети, а вот перепускные клапаны необходимы для регулировки потока теплоносителя в участках посредством его перераспределения. И, наконец, балансировочные клапаны позволяют настраивать баланс температуры/напора в различных участках магистрали.

Самым простым клапаном может послужить даже обычный вентиль. А отличие в данном случае состоит только в том, что специальные балансировочные приспособления, которые рассчитаны на узкий интервал показателей, способны «растянуто», тонко регулировать их (показатели) в диапазонах отдельных участков трубопровода. Более того, эти приборы оснащаются измерительными отводами, которые позволяют с помощью особых приспособлений выполнять точную настройку или же проверку показателей на каждом из участков магистрали.

Установка и эксплуатация

Профессионалы оставляют небольшой промежуток перед клапаном и прямой трубой. Это предотвращает возникновение изгибов, затрудняющих движение воды. С целью защиты от попадания грязи и пыли на элементы регулировки, непосредственно перед клапаном устанавливают специальный фильтр. Сама труба перед монтажом обязательно промывается, проверяется на отсутствие повреждений. Далее, установка осуществляется следующим образом:

  1. Мастер определяется с областью, где в дальнейшем будет вмонтирован клапан. Габариты прямых зон трубы до и после элемента обязаны соответствовать следующим параметрам: 5 диаметров перед деталью, 2 и выше после нее, так как это избавляет от турбулентности.
  2. Вентиль вкручивается в патрубок, заранее оснащенный паклей. Нарезку резьбы допускается выполнять плашкой либо иным аналогичным инструментом. Главное, чтобы она была не менее 7 витков.

Монтаж вентиля легко осуществляется по принципу установки шарового крана

Как именно размещается в пространстве сам вентиль, не особо важно. Главное, чтобы стрелка на корпусе соответствовала направленности потока воды. Иначе деталь будет способствовать сопротивлению жидкости

Иначе деталь будет способствовать сопротивлению жидкости.

Преимущества арматуры

Ручные балансировочные клапаны имеют множество достоинств. Они дешевле автоматических моделей. Кроме того, их отличают следующие особенности.

  • Повышенная надежность. Устройство стабильно функционирует даже в условиях повышенных нагрузок и значительных колебаний давления.
  • Ремонтопригодность. Данный тип арматуры имеет простую конструкцию, которая очень редко выходит из строя и при необходимости легко ремонтируется.
  • Простая настройка. С помощью винтовой рукоятки можно установить необходимые рабочие параметры всего за пару минут.
  • Точность балансировки. Несколько позиций, наглядно указанных на специальной шкале, позволяют максимально тонко настроить работу системы.
  • Функциональность. Клапаны отлично подходят для функционирования в системах с разными рабочими средами и настройками.
  • Перекрытие потока. При необходимости устройство может выполнять функцию запорной арматуры. При этом остановить поток можно без изменения сделанных настроек.
  • Простой монтаж. Клапан быстро устанавливается на участке трубопровода с помощью фланцев или внутренней резьбы, создавая прочное и герметичное соединение.
  • Съемная рукоятка. При эксплуатации клапана в стесненных условиях рукоятку можно демонтировать и управлять устройством с помощью шестигранного ключа.
  • Внутренний дренаж. В корпус устройства вмонтированы патрубки, которые можно использовать для быстрого двустороннего слива системы.

Монтаж клапанов

При установке клапана необходимо размещать его по стрелке на корпусе, которая указывает направление перемещения жидкости, для борьбы с турбулентностью, влияющей на точность настроек. Выбирают прямые участки трубопровода с длиной 5 диаметров прибора да его точки расположения и два диаметра после клапана. Оборудование устанавливаются в обратную ветвь системы, для проведения работ достаточно сантехнического разводного ключа, монтаж проводят в следующей последовательности:

  • Перед установкой обязательно производят промывку и прочистку трубопроводной системы для избавления от возможной металлической стружки и других посторонних предметов.
  • Многие приборы имеют съемную головку, для удобства установки в трубах ее следует снять в соответствии с инструкцией.
  • Для монтажа можно использовать льняное волокно с соответствующей смазкой, которое наматывается на конец трубы и выходной штуцер батареи.
  • Регулирующий кран накручивают на трубу одним концом, второй присоединяют к радиатору специальными шайбами (переходная муфта американка), которая помещается на выходном радиаторном штуцере или вкручивается в кран, играя роль соединительной муфты.

5 Установка балансировочного вентиля

При установочной работе нужно последовательно соблюдать несколько правил. Вначале проводится обязательная проверка с последующей промывкой и прочисткой трубопровода от возможного присутствия в нём стружки металла или иных инородных предметов.

Если у прибора есть съёмная головка, перед монтажом её нужно снять, руководствуясь инструкцией. Это облегчает установку клапана. Потом один конец крана накручивается на трубу. Другой конец через муфту подсоединяется к радиатору. Для уплотнения резьбы необходимо применять нити из льняного волокна, пропитанные специальной смазкой.

Балансировка сети

Чаще всего те мастера, которые на профессиональном уровне занимаются установкой отопительных систем, определяют расход теплоносителя на батареях очень простым способом: берут суммарное число оборотов балансировочного вентеля и делят на количество используемых отопительных приборов. Такие несложные действия помогают узнать оптимальный шаг регулировки. Постепенно переходя от последнего радиатора к первому, аккуратно закрывают краны с полученной разницей в оборотах.

Помимо основного способа регулировки, существует дополнительный, возможно более точный

Конечно, такой способ является приблизительным, так как в нем не предусмотрен тот вариант, что батареи могут быть разной мощности. Именно поэтому его лучше использовать для предварительной настройки, которая допускает внесение определённых поправок во время активной эксплуатации.

Особого внимания заслуживает совершенно другой метод, который основан на измерении реальной температуры поверхности батарей. Правильно настроить балансировочный клапан можно следующим образом:

  1. Изначально нужно постепенно открыть абсолютно все клапаны и ввести систему в рабочий режим с температурой подачи +80˚С.
  2. При помощи контактного термометра необходимо замерить температуру каждого отопительного прибора.
  3. Всю разницу в данных нужно устранить, закручивая краны средних и первых батарей. Последние трогать запрещено. Ближний радиатор следует приоткрыть на 1,5 оборота вентиля, а вот средние на 2,5.
  4. Системе нужно дать немного времени адаптироваться к совершенно новым эксплуатационным условиям. Через 30 минут необходимо снова снять замеры. Основная задача мастера — добиться минимальной температурной разницы между ближней и самой дальней к котлу батареями.

Разборка автоматические балансировочные клапаны серии ASV:

Производители

Сегодня самыми известными изготовителями балансировочных вентилей являются бренды Danfoss, Herz, Caleffi, Oventrop и иные. Они выполняют изделия в двух форматах – угловые и прямые. Принцип их работы идентичен, поэтому меняется только форма. Давление и температурный показатель у всех производителей также разный. Желательно выбирать именно тот кран, который полностью соответствует характеристикам отопительной системы.

Балансировочный вентиль способствует равномерному распределению подогрева многоконтурных систем

Неважно, на каком расстоянии от котла находится радиатор, поскольку правильно настроенный вентиль позволяет обогревать все помещения одинаковой температурой

Как еще применяется балансировочный вентиль?

Еще вариант установки — балансировочный кран регулирует подачу теплоносителя на змеевик бойлера косвенного нагрева. Последний, как правило, присоединяется напрямую от котельного агрегата, поэтому правильно будет ограничить количество теплоносителя для подогрева бойлера. Надо сказать, что в идеале балансовыми кранами лучше оснастить все ветви системы, включая контуры теплого пола и ГВС. Подобные мероприятия повышают качество функционирования отопления и однозначно ведут к экономии энергоносителей.

Существует мнение, что балансировку отопления нужно производить лишь в больших многоэтажных домах. Однако системы отопления частного дома могут также иметь сложную схему, включающую несколько контуров, в каждом из которых необходимо создать и поддержать определенный режим работы. Для этого в каждый из подающих трубопроводов монтируются балансировочные краны.


Схема реализации в частном домостроении.

При устройстве отопления многоэтажного дома применяются как ручные, так и автоматические балансировочные клапаны. Они врезаются в стояки системы в целях поддержания постоянного расхода теплоносителя.

Принцип работы данного гидравлического устройства не зависит от того, в частном доме он установлен или смонтирован в качестве составляющей схемы отопления многоэтажного жилого дома. Для любой отопительной системы он полезен тем, что позволяет экономить до 40 % тепла. Если учесть, что стоимость данного оборудования составит не больше 1% от всей стоимости монтажа отопления, становится понятным необходимость и распространенность его использования.

Клапана BALLOREX

Польская компания BROEN BALLOREX в своей серии Venturi занимается выпуском ручного балансировочного клапана, обладающего высокой точностью регулирования. Такой клапан представляет собой вентиль, выполняющий две функции:

  • клапана с ручной регулировкой;
  • запорного шарового крана.

Он позволяет производить балансировку и гидравлическое регулирование, ограничение расхода, открытие и закрытие потока рабочей среды в системе, а так же измерение температуры рабочей среды и расхода при помощи штатного расходомера. Его можно приобрести в различных исполнениях. Линейка данных клапанов выпускается с диаметром условного прохода от DN 15 до DN 200 и номинальным давлением PN 16 Вар и PN 25 Вар. Клапана с условным диаметром от DN 15 до DN 50 и давлением 16 Вар имеют фланцевое присоединение, а клапана с давлением PN 25 Вар имеют резьбовое соединение.

Клапан BROEN BALLOREX

Все балансировочные клапана и их элементы (корпус клапана, измерительная диафрагма, отсечной шар, регулировочный шток) с условным диаметром от DN 15 до DN 50 изготавливаются из хромированной латуни. А балансировочные клапана, имеющие условный диаметр от DN 65 до DN 200 изготавливаются из стали также с фланцевым или резьбовым соединением.

Клапана серии Venturi при одинаковом условном проходе выпускаются с различной пропускной способностью, зависящей от типа исполнения: high (H), standard (S) и low (L). Кроме того серия Venturi выпускается двух типов Venturi FODRV и Venturi DRV данные клапана имеют измерительные ниппели контроля расхода. Все клапана данной компании могут быть установлены в любом положении на любом участке трубопровода перед отводом или сразу за ним, перед сужением трубопровода или после.

Также данная польская компания предлагает автоматические балансировочные клапана в различных модификациях. Клапана Ballorex DP устанавливаются на обратном трубопроводе, обеспечивая на циркуляционном кольце необходимый перепад давления при любых нагрузках. Это делает возможным поэтапный запуск объект в эксплуатацию благодаря возможности зональной балансировки. Использование Ballorex DP позволяет устранить шумовые явления, которые вызываются избыточным давлением, создаваемым в других частях отопительной системы.

https://youtube.com/watch?v=-HdmcDc0lbM

Клапана от датского производителя

Еще одним производителем является датская компания Данфос, поставляющая клапана всех типов, отличающихся высоким качеством исполнения. Ручные клапаны MSV-BD LENO относятся к клапанам нового поколения. Они позволяют решать задачи по гидравлической балансировке систем отопления. При этом они сочетают в себе функции, характерные для стандартного ручного клапана и шарового крана, обеспечивая тем самым быстрое и полное перекрытие потока. Большинство моделей позволяет снять данные на выходе и входе, однако у отдельных моделей ниппель предусмотрен только с одной стороны.

Автоматический клапан ASV-M

Автоматический ASV-M, цена которого позволяет говорить об оптимальном соотношении цены и качества, можно использовать как запорную арматуру и при необходимости присоединения импульсной трубки от ASV-P(V). ASV-I. Он позволяет ограничивать максимальный расход перемещаемого теплоносителя. Клапан комплектуется специальными заглушками под измерительные ниппели. Установив ниппели можно измерить расход теплоносителя, который протекает через конкретный участок системы.

Клапана серии ASV отличаются высоким качеством исполнения. Они позволяют поддерживать постоянную разность давлений между подающим и обратным трубопроводами. ASV-P, устанавливаемый на обратном трубопроводе, отличается фиксированной настройкой 10 кПа. В то время как ASV-PV имеет измеряемую настройку 5-25 кПа, а ASV-PV Plus – 20-40 кПа.

Как еще применяется балансировочный вентиль?

Кроме регулирования отдельных ветвей и стояков в системе отопления, устройство используется и для других целей. Например, балансовый клапан устанавливают в малый контур циркуляции твердотопливного котла, когда он замкнут на буферную емкость. Смысл заключается в том, чтобы поддерживать температуру воды в контуре не ниже 60 ºС и не ставить для этого смесительный узел. Но в этом случае расход в котловом контуре должен быть выше, чем в отопительном. Этим и занимается вентиль, устанавливаемый на подаче.

Еще вариант установки — балансировочный кран регулирует подачу теплоносителя на змеевик бойлера косвенного нагрева. Последний, как правило, присоединяется напрямую от котельного агрегата, поэтому правильно будет ограничить количество теплоносителя для подогрева бойлера. Надо сказать, что в идеале балансовыми кранами лучше оснастить все ветви системы, включая контуры теплого пола и ГВС. Подобные мероприятия повышают качество функционирования отопления и однозначно ведут к экономии энергоносителей.

//www.youtube.com/embed/fvmNrDWBRXE

Рис. 7 Балансировочный вентиль в линии – схема установки автоматической арматуры

В частном доме

Клапан баланса в частном доме устанавливают на каждый радиатор,  выходные патрубки каждого из них должны иметь накидные гайки или другой вид резьбового соединения. Применение автоматических систем не требует настройки — при использовании двухклапанной конструкции подача теплоносителя на радиаторы, установленные на большом расстоянии от котла, автоматически повышается.

Это происходит за счет передачи на исполнительные элементы воды через импульсную трубку под меньшим давлением, чем у первых от котла батарей. Применение другого вида комбинированных вентилей также не требует расчета теплоотдачи с помощью специальных таблиц и измерений, приборы имеют встроенные регулирующие элементы, перемещение которых происходит при помощи электропривода.

Если используется ручной балансир, то необходима его настройка с использованием измерительного оборудования.

Рис. 8 Автоматический балансировочный кран в системе отопления – схема подключения

Для определения объема подачи воды на каждый радиатор и соответственно балансировки, используют электронный контактный термометр, при помощи которого измеряют температуру всех отопительных радиаторов. Средний объем подачи на каждый нагреватель определяют, разделив общее значение на количество нагревательных элементов. Наибольший поток горячей воды должен поступать на самый дальний радиатор, меньшее количество — на ближайший к котлу элемент. При проведении регулировочных работ ручным механическим прибором поступают следующим образом:

  • Открывают все регулировочные краны до упора и подключают воду, максимальная температура поверхности радиаторов при этом составляет 70 — 80 градусов.
  • Контактным термометром замеряют температуру всех батарей и записывают показания.
  • Так как на самые дальние элементы должно подаваться максимальное количество теплоносителя, они не подвергаются дальнейшему регулированию. Каждый вентиль имеет различное число оборотов и свои индивидуальные настройки, поэтому проще всего рассчитать необходимое количество оборотов, используя простейшие школьные правила исходя из линейной зависимости радиаторной температуры от объема проходящего теплового носителя.

Рис. 9 Балансировочная арматура – примеры монтажа

К примеру если рабочая температура первого от котла радиатора составляет +80 С., а последнего +70 С. при одинаковых объемах подачи в 0,5 м.куб./ч., на первом нагревателе данный показатель уменьшают на соотношение 80 к 70 , расход пойдет меньше, и полученный объем будет составлять 0,435 м.куб/ч. Если все вентили выставить не на максимальный поток, а установить средний показатель, то за ориентир можно брать нагреватели, расположенные в середине линии и аналогичным образом уменьшать пропускную способность ближе к котлу и увеличивать ее в самых дальних точках.

В многоэтажном доме или строении

Установка клапанов в многоэтажном доме производится в обратную линию каждого стояка, при большой удаленности электронасоса давление должно быть в каждом из них приблизительно одинаковым — в этом случае расход по каждому стояку считают равным.

Для настройки в многоквартирном доме с большим числом стояков использует данные объема подачи воды электронасосом, который делят на количество стояков. Полученное значение в метрах кубических в час (для клапана Danfoss LENO MSV-B) устанавливают на цифровой шкале устройства вращением рукоятки.

В каких ситуациях необходимо проводить балансировку

На практике эта процедуру требуется выполнять в любом случае. При её проектировании на каждую батарею и на тёплый пол планируется определённый уровень использования тепла. Расчёт выполняется исходя из минимально допустимой температуры в этой местности.

Важно, чтобы его распределение в работающей системе соответствовало запланированным значениям. После того, как установка системы произведена, все вентили сначала открывают полностью

Затем проводятся измерения и осуществляется балансировка.

Владелец жилья может испытывать потребность в проведении балансировки в следующих случаях:

Один или несколько радиаторов шумят сильнее обычного — от них слышен шум протекающей воды.
Если потрогать батареи в доме, можно легко заметить, что одни батареи нагреваются намного сильнее других

При этом среди них имеются, как горячие, так и едва тёплые.
Если в доме устроены тёплые полу, нужно обращать внимание на степень прогрева различных участков. Если можно обнаружить явные различия, имеет смысл задуматься о проведении балансировки.
Если владелец квартиры сам делал разводку для отопления, он должен проверить, как распределяется тепло и внести соответствующие коррективы.

Успешное выполнение гидравлической балансировки допустимо только при условии, приборы отопления, арматура были подобраны правильно и в системе отсутствуют воздушные пробки. В противном случае нужно сначала правильно установить систему отопления и только после этого заниматься её более точной балансировкой.

Нужно помнить о том, что лишний раз вмешиваться в работы отопительной системы не стоит, если она работает в нормальном режиме. Это относится к следующим ситуациям.

  • Когда оборудование работает без нареканий. Проводить регулировку не только бессмысленно, но и опасно. В результате действий неопытного человека работа может ухудшиться.
  • Если выявлены технические неполадки, то проведение балансировки тепловыделения бессмысленно. Сначала нужно отремонтировать систему и только потом стоит проводить точную настройку работы. Это, например, относится к следующим ситуациям: протечка теплоносителя из-за нарушения герметичности оборудования, воздушные пробки, засор одного или нескольких регулировочных вентилей, повреждение мембраны расширительного бака. Возможно, после окончания работы распределение тепла станет нормальным.

Нужно избегать собственных врезок в отопительную систему многоквартирного дома. Они могут нарушить обогрев не только у владельца, но и в других квартирах. Единственное исключение из этого правила — когда в каждую квартиру сделан индивидуальный тепловой ввод. В частном доме таких ограничений не предусмотрено.

Не стоит использовать шаровые вентили для частичного ограничения потока теплоносителя. Его нужно применять только в крайних положениях, в противном случае он быстро становится неисправным из-за влияния теплоносителя на поверхность внутреннего шара.
