Что из себя представляет дизельная тепловая пушка

Устройство дизельной пушки

Обогреватели состоят из следующих блоков:

камеры сгорания;
вентилятора;
горелки;
топливного бака.

Многие популярные модели имеют колеса для удобной транспортировки. Чтобы работа прибора была автономной, агрегат укомплектовывают таймером, термостатом, системой электронного контроля пламени.

Принцип работы

Компрессор или насос передает горючее из топливного бака на форсунку. Та распределяет топливо по камере сгорания. Горючее воспламеняется. Чтобы процесс горения протекал без остановок в камере сгорания предусмотрены отверстия, через которые проникает воздух. Часть воздуха перемещается по стенкам камеры и нагревается. Благодаря теплообмену между горячими и холодными потоками воздуха происходит обогрев.

Виды обогревателей на дизеле

Существуют две большие категории тепловых пушек:

прямого нагрева,
непрямого нагрева.

Прямой нагрев отличается тем, что камера сгорания открыта. Во время работы прибора продукты горения оказываются в помещении. Используется только для нежилых пространств с хорошей вентиляционной системой.

К достоинствам можно отнести высокий КПД, а к недостаткам то, что нельзя использовать в помещениях, где человек находится продолжительное время.

Модели непрямого нагрева имеют закрытую камеру, оснащенную патрубком, который подключается к дымоходу и выводит через него продукты горения. Помещение все равно нуждается в периодическом проветривании.

Достоинства:

можно использовать в пространствах, где продолжительное время находятся люди.

Недостатки:

мощность ниже, чем у агрегатов прямого нагрева;
нагрев помещения происходит немного медленнее, так как воздух на выходе имеет меньшую температуру.

Если говорить о дизельных обогревателях в целом, они имеют ряд преимуществ и недостатков перед газовыми или электрическими.

Достоинства дизельных теплогенераторов:

Высокий КПД. Пушка быстро и эффективно нагревает воздух.
Удобство и простота в использовании. Прибор начинает работать при нажатии всего одной кнопки «включения». Дуло техники направляется в центр комнаты.
Безопасность. Все виды обогревателей оснащены специальными датчиками и индикаторами, которые предупреждают о повышении температуры, не давая устройству перегреваться.
Стоимость дизельного топлива ниже стоимости газа. Электрические приборы также обходятся дороже.
Мобильность.
Экономный расход топлива.
Продолжительный срок службы.

Недостатки:

Солярка, которая выделяется в воздух во время работы устройства, вредна для здоровья. Это касается приборов прямого нагрева.
Во время работы вентилятор производит шум.
Необходимость подключения к сети.
Стоимость пушки на дизеле выше, чем цена электрического агрегата или прибора на газе.

Лучшие производители:

Диолд;
Patriot;
Foxweld;
Профтепло;
Комфорт;
Master;
Калибр;
Кратон;
ЗУБР;
Kerona и пр.

Характеристики тепловой пушки марки «Парма ТПД-52 Н 02.011.00039»

Данное оборудование вы можете приобрести за 59800 руб. Оно представляет собой устройство с эффективным и быстрым обогревом больших и средних помещений. Модель обладает трубой для отвода продуктов сгорания, что позволяет использовать пушку в местах пребывания людей.

Рассматривая более подробно устройство дизельной тепловой пушки, вы сможете понять, что она обладает встроенным стабилизатором и электронным контролируемым поджигом. Воздух в процессе работы расходуется в объеме 1800 кубических метров за час. Способ нагрева является непрямым. Весит оборудования 55,4 кг.

В бак вмещается 55,5 л топлива. При обогреве мощность составляет 52 кВт. Отводной патрубок в комплекте обладает диаметром в 1200 мм

Рассматривая характеристики тепловой дизельной пушки, вы должны обратить внимание еще и на расход топлива, который в данном случае составляет 4,3 л в час

Конструктивные различия дизельных пушек

Основное предназначение тепловых пушек – быстрый и экономичный обогрев помещений с большой площадью. Работают они на дизельном топливе, при сгорании которого выделяется тепло, распространяющееся по объекту направленным потоком воздуха.

По конструктивному принципу все дизельные пушки можно разделить на приборы прямого и косвенного нагрева.

Теплогенераторы с прямым нагревом

Основные элементы конструкции дизельной пушки: электродвигатель с вентилятором, насос с очищающими фильтрами, камера сгорания, искрообразователь (свеча накала или высоковольтная система), форсунка и бак для топлива.

Чтобы прибор работал автономно, его комплектуют таймером, контроллером уровня пламени, термостатом и другими электронными элементами, которые могут быть встроены сразу или установлены за отдельную плату.

При прямом нагреве в горячий поток воздуха попадают и продукты сгорания дизеля, поэтому использовать такой обогреватель можно только в нежилых помещениях с хорошей приточной вентиляцией

Работает агрегат прямого нагрева так:

При включении устройства, горючее перекачивается из бака в топливный фильтр при помощи насоса.
Затем топливо поступает на форсунку, а та впрыскивает его в камеру сгорания.
Система поджига подает искру, воспламеняющую дизель.
Защитная сетка, установленная в «дуле» пушки, удерживает огонь, не давая тому покинуть камеру сгорания.
Вентилятор загоняет холодный воздух в камеру, где тот нагревается от горящего топлива и выводится наружу теплым потоком.

Пушки прямого нагрева имеют высокий уровень КПД – почти 100%, температура воздуха на выходе может достигать 400 °С.

Такие теплогенераторы могут иметь мощность от 10 до 220 кВт (зависит от модели), которая вся идет на тепло.

Для работы на открытом воздухе или в большом помещении без теплоизоляции выбирают теплопушки прямого нагрева, а для утепленных зданий, где находятся люди, лучше подойдут косвенные агрегаты

Но так как вместе с теплом в воздух проникает неприятный запах, копоть и другие продукты горения ДТ, сфера применения устройства без дымохода ограничена малолюдными производственными помещениями, открытыми площадками и различными складами.

Широко используются они и в строительстве, например, для сушки фасадов и бетонной стяжки при штукатурных или облицовочных работах.

Приборы с косвенным нагревом

Конструкция пушек с непрямым нагревом предусматривает наличие закрытой камеры сгорания и дымохода, с помощью которого выхлопы с отработкой топлива выводятся за пределы обогреваемого помещения.

Хотя максимальная мощность таких приборов достигает максимум 85 кВт, но существуют и сложные модульные агрегаты с несколькими «дулами» пушек, способные «дотянуть» и до 220 кВт.

Несмотря на наличие дымохода, пушки косвенного нагрева также требуют хорошей приточной вентиляции и проветривания, ведь в процессе их работы перегорает кислород

Хотя КПД у таких агрегатов намного меньше (примерно 60%), зато они не только подходят для всех случаев, где можно применять прямоточные устройства, а и широко используются для отопления животноводческих ферм, теплиц, нежилых зданий, выставочных павильонов, производственных объектов и других помещений с длительным присутствием людей или животных.

Правила использования

Перед тем, как переводить пушку в рабочий режим, нужно убедиться, что соблюдены правила, которые сделают ее работу безопасной. Ниже приведены рекомендации, которые помогут продлить срок службы устройства.

Правила эксплуатации:

Для размещения устройства нужно выбрать ровную устойчивую поверхность из невоспламеняющихся материалов

Подойдет бетонный или металлический пол.
Важно соблюдать расстояние от сопла до объектов, расположенных рядом с ним. Минимальное – 2 м

По бокам оставить проход не меньше 1 м.
Перед тем, как первый раз использовать прибор или включить после того, как он долго находился в бездействии, нужно руками разработать крыльчатку вентилятора. Она должна свободно вращаться.
Для дозаправки прибора его отключают от сети.
Не стоит после выключения сразу выдергивать вилку из розетки. Необходимо дождаться полной остановки вентилятора. На это уходит около пяти минут.

Основы выбора дизельных теплогенераторов

Как и у прочих устройств для обогрева помещения, быстроту нагрева и размеры площади, которую способна охватить теплопушка, зависят от ее мощности

Но кроме этой важной характеристики есть и прочие маленькие детали, знание которых поможет вам сделать прекрасный выбор при приобретении устройства

Обозначение требующейся мощности прибора

От мощности теплопушки будет зависеть не только топливный расход, но и быстроту нагрева. И хотя все технические свойства указаны в сопроводительной документации к агрегату, перед приобретением стоит подумать объем и наличие тепловой изоляции в помещении, которое предполагается обогревать с помощью дизельного теплогенератора.

Узнать теплопроизводительность прибора можно по следующему алгоритму:

Определить объем помещения в м3, перемножив значения его ширины, длины и высоты в метрах.
Определить разницу между уличной температурой и необходимой для помещения.
Перемножить объем с разницей температуры и показателем потери тепла.
И заключительный этап – перевести значение из ккал/час в обыкновенные кВт. Для этого необходимо получившуюся цифру поделить на 860.

Значение коэффициента зависит от материалов, из которых выстроено здание, и уровня его тепловой изоляции:

«холодные» строения, сделанные из металла либо дерева, будут иметь критерий от 3 до 4;
сооружения с небольшим утеплением, кладкой в один кирпич и примитивной конструкцией крыши – от 2 до 2,9;
строения со средней тепловой изоляцией со сдвоенной кладкой, типовой кровлей и скромной площадью остекления – от 1 до 1,9;
помещения со стеклопакетами, двойной кладкой из кирпича, теплоизолированными поверхностями стен и крышей – 0,6-0,9.

Проверим работу алгоритма в действительности. К примеру, требуется нагреть железный ангар до +18 °С, площадью 150 квадратов и высотой 4 метра. Средняя на улице температура зимой на 10 градусов меньше нуля.

(150 м2 * 4 м) * 28 °С * 4 = 67200 ккал/час : 860 = 78,14 кВт Другими словами, при подборе модели теплопушки необходимо смотреть на приборы, мощностью 80 кВт и выше.

А вот критерий топливного расхода хотя и кажется основным критерием, но в действительности очень условен. Ведь не зависимо от своих технических возможностей прибор затребует столько горючего, сколько пригодится для обогрева определенного строения, исходя из заданной вами температуры, объема помещения и качества тепловой изоляции.

Иные немаловажные маленькие детали

Когда вы сформировались с самыми основными параметрами (мощностью и способом нагрева), необходимо обратить внимание и на прочие характеристики. К примеру, такой нюанс, как форма может показаться на первый взгляд исключительно «делом вкуса», тем более что фактически все пушки имеют вид удлиненого цилиндра

Однако из приборов большой мощности лучше подбирать с прямыми углами агрегаты – у них больше площадь распространения прогретого потока воздуха.

Иные технические характеристики:

Тепловая изоляция корпуса – температура поверхности самого устройства во время работы не должна быть больше 40 градусов.
Мобильность – комфортно, когда прибор оборудован колесной базой, но легковесные пушки мощностью до 22 кВт устанавливаются просто на устойчивую основу. В данном варианте необходимо смотреть на массу комплекта, материал и крепость подона.
Шумность – чем мощнее вентилятор устройства, тем громче будет «сопровождение музыки» при его работе.
Возможность температурные регулировки – прибор должен быть оборудован ручкой или кнопкой, благодаря которой можно лично настроить параметры терморегулятора.
Работа от аккумулятора – если объект не подключен к электрической сети, можно выбрать пушку, работающую от накопителя. Расход электроэнергии у прибора низкий (по большей части, питание требуется для вентилятора), варьирует в границах 100-500 Вт/ч, благодаря этому даже аккумулятора для автомобиля хватит для работы без разных перебоев на пару часов в полевых условиях.

Также при приобретении стоит узнать о наличие защитной системы от перегревания (большинство производителей рекомендуют ее как индивидуальное устройство). Для неопасной работы лучше всего, чтобы пушка была оборудовано автоматизированным контролем уровня нагрева и выключением при недостаче топлива.

Вид и параметры рекомендуемого топлива – очередной значимый нюанс, который следует узнать у продавца оборудования. Для многих дизельных пушек лучше всего применять осветленный (авиационный) керосин или «зимнее» автомобильное ДТ, соответствующее ГОСТу 305-82.

Если нет возможности приобрести теплопушку, то ее можно сделать своими руками. А что чтобы это сделать понадобиться, смотрите дальше.

Достоинства и недостатки

Давайте посмотрим, каковы достоинства и недостатки тепловых пушек на дизельном топливе. Плюсов у них достаточно много:

Простота в обслуживании – здесь нет сложного дизеля, используемого в автотехнике. Сердцем данных агрегатов является простой дизельный нагреватель в виде форсунки с насосом;
Теплопушка может обладать большой мощностью – в продаже присутствуют образцы мощностью 10, 20 или 30 кВт, а также чудовищные агрегаты мощностью до 150-200 кВт;
Возможность прогрева помещений большого объема в самые сжатые сроки – благодаря применению производительных вентиляторов, тепловые пушки на дизельном топливе характеризуются высокой производительностью;
Экономичность – по сравнению с электрическими агрегатами, даже длительная эксплуатация дизельной теплопушки не приведет к гигантским расходам.

Есть и недостатки:

Дизельные тепловые пушки прямого нагрева небезопасны для человека – они выделяют в воздух токсичные компоненты, образующиеся в результате сгорания дизтоплива;
Энергозависимость – данные агрегаты не могут работать без источника электроэнергии;
Высокая стоимость – дизельные тепловые пушки являются приборами промышленного назначения, что оказывает влияние на их цену;
Запах солярки – при длительном использовании в помещении может распространиться запах дизтоплива.

Минусы не самые серьезные, поэтому ими можно пренебречь (за исключением первого пункта)

На что обращать внимание при выборе тепловой пушки

В зависимости от типа используемого топлива тепловые пушки делятся на электрические, газовые и дизельные. Небольшая часть ассортимента, которая может быть представлена на рынке, работает с другими видами твердого и жидкого топлива: уголь, мазут, дрова, отработанное масло. Вы можете рассчитать необходимую тепловую мощность по формуле с учетом тепловых потерь здания или по упрощенной формуле: 10 м² = 1 кВт.
Самыми безопасными и экологически чистыми считаются электрические. Их можно выбрать для обогрева жилых и производственных помещений с постоянным или периодическим присутствием людей.
Мощность должна выбираться исходя из целей и способов действия оружия. Менее мощные модели подходят для постепенного и постоянного обогрева помещений. Пистолеты с большей мощностью вентилятора нужны для быстрого обогрева помещений или сушки стен, полов, потолков даже после форс-мажорных обстоятельств.
При работе в жилых и офисных помещениях уровень шума должен быть до 40 дБ. Для производственных помещений и открытых площадок можно выбрать модели с более высоким уровнем шума.

Тепловые пушки Мастер

Разновидности газовых тепловых пушек

Вне зависимости от конструкции газовой пушки для их работы используется одинаковое топливо — газ.

Однако способ нагрева воздушного потока у каждой из двух имеющихся разновидностей устройств обогрева имеет принципиальные различия. По этой причине и требования к условиям эксплуатации у них тоже различаются.

В тепловой пушке, выполненной с прямым нагревом, в нагретом воздухе присутствуют продукты сгорания топлива. Очищения воздушного потока от примесей в конструкции не предусмотрено. Фактически, загрязненный воздух, полученный после нагнетания его вентилятором непосредственно на пламя, распределяется по помещению.

Такая конструктивная особенность газовой пушки прямого нагрева требует наличия в помещении хорошей вентиляции. Однако это не мешает им оставаться популярными. Причины высокого спроса на данную конструкцию очевидны — быстрый нагрев помещения при минимальном расходе топлива позволяет получить практически 100 % КПД тепловой пушки.

В газовых пушках непрямого нагрева нагревательным элементом является кольцевой теплообменник. Все продукты горения остаются в теплообменнике, а затем удаляются через дымоход. В это же время теплообменник нагревается, потоки воздуха с помощью вентилятора обтекают его внешние стенки и тоже нагреваются. В помещение поступает воздух, лишенный вредных примесей.

В конструкции таких тепловых пушек обязательно имеется дымоход, через который продукты сгорания выводятся из помещения. Эта особенность делает затруднительным перемещение устройства обогрева, поэтому данные модели тепловых пушек обычно используют как стационарные обогреватели.

Отработка как недорогой вид топлива

Отработанное машинное (техническое) масло видится эффективным топливом для хозяйственно-бытовых установок обогрева. Этот вид энергоресурса позволяет экономить на потреблении электричества и одновременно получать требуемое количество тепла. Но с точки зрения экологии, сжигание отработанного масла приравнивается к химическим выбросам.

Отработанное машинное масло – идеальное топливо для самодельных бытовых печей и тепловых пушек. Обращение к такому виду топлива позволяет решать две задачи – экономить средства и утилизировать отработку

Однако на экологический момент никто не обращает внимания. Главное – получить дешёвое тепло. К тому же пушки на отработанном масле, изготовленные своими руками, зачастую представляют собой технологически опасное оборудование.

Есть немало примеров, когда выгорали сразу несколько частных гаражей по той причине, что кому-то из владельцев авто не хватало тепла, и он решил снять проблему самодельной пушкой на отработке.

Обзор производителей тепловых пушек

На рынке промышленных обогревателей представлен широкий ассортимент пушек прямого и косвенного нагрева, работающих на дизельном топливе. Но чтобы купить надежный теплогенератор и впоследствии не иметь проблем с его обслуживанием и заменой износившихся деталей, следует ориентироваться не только на цену и технические параметры, а и на проверенные временем бренды.

Например, Master Climate Solutions – один из признанных лидеров рынка климатического оборудования. Благодаря широкой производственной и дилерской сети, найти дизельные теплопушки косвенного и прямого нагрева от Master можно практически в любом городе и крупном строительном магазине.

Прямоточный прибор Master B 35 мощностью в 20 кВт и топливным баком на 15 литров – отличный вариант для обслуживания небольших складов, ангаров, теплиц

Тепловые агрегаты Master работают на ДТ, солярке или очищенном керосине, отличаются качественной сборкой и компактными размерами.

Мощность варьирует от 10 кВт у простых пушек прямого нагрева до 220 кВт у тепловых установок с несколькими соплами.

Для быстрого обогрева помещений большого объема удобно использовать мощные дизельные теплогенераторы, которые могут направлять сразу несколько потоков теплого воздуха, например, тепловую установку Master BV 460 Е

Неплохо себя зарекомендовали и дизельные пушки Ballu от итальянского бренда Biemmedue (хотя в строке производитель чаще можно увидеть уже традиционный Китай). Их агрегаты хорошо защищены от холода и, благодаря предварительному разогреву топлива, могут использоваться даже при морозе до -30 °С.

Особое внимание конструкторы уделили системе защиты – корпус прибора выполнен из нержавейки и практически не нагревается даже у самых мощных установок. Одна из топовых моделей линейки пушек прямого нагрева – Ballu BHDP-20, которую высоко оценили потребители за хорошую мощность, автоматический контроль температуры нагрева и многоуровневую систему безопасности

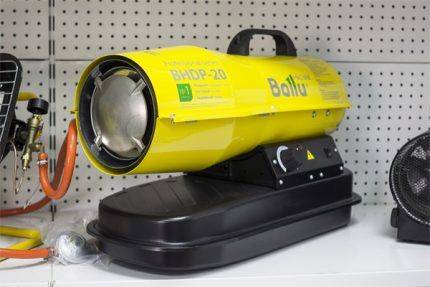

Одна из топовых моделей линейки пушек прямого нагрева – Ballu BHDP-20, которую высоко оценили потребители за хорошую мощность, автоматический контроль температуры нагрева и многоуровневую систему безопасности

Пользуются популярностью и южнокорейские агрегаты от Tiger King и Kerona. Их дизельные пушки комплектуются качественной электронной «начинкой» – термостатами, которые гарантируют защиту от перегрева и экономичный расход топлива, информативным дисплеем, фотоэлектронным датчиком, контролирующим работу поджига, и другими приятными дополнениями.

Дизельные тепловые пушки от корейских производителей превосходно адаптированы к российским реалиям – низким температурам и перебоям напряжения в сетях электроснабжения, а некоторые модели могут работать и от аккумулятора, например, как ТК-70000 с мощностью в 65 кВт
