Особенности и виды узлов учета тепловой энергии

Назначение элеватора в системе отопления

Теплоноситель, выходящий из котельной или ТЭЦ, имеет высокую температуру – от 105 до 150 °С. Естественно, что подавать в систему отопления воду с такой температурой недопустимо.

Нормативными документами эта температура ограничена пределом 95 °С и вот почему:

  • в целях безопасности: можно получить ожоги от прикосновения к батареям;
  • не всякие радиаторы могут функционировать при высоких температурных режимах, не говоря уже о полимерных трубах.

Снизить температуру сетевой воды до нормируемого уровня позволяет работа элеватора отопления. Вы спросите – а почему нельзя сразу направить в дома воду с требуемыми параметрами? Ответ лежит в плоскости экономической целесообразности, подача перегретого теплоносителя позволяет передать с одним и тем же объемом воды гораздо большее количество тепла. Если температуру снизить, то придется увеличить расход теплоносителя, а следом существенно вырастут диаметры трубопроводов тепловых сетей.

Установка УУТЭ

Чтобы смонтировать узел учета тепла, нужно действовать по определенной инструкции:

  1. В зависимости от формы управления многоквартирным домом проводится собрание, которое должно разрешить работы и согласовать порядок выплат (целевого расходования средств).
  2. Первоначально проводятся расчетные процессы. Процедуры выполняют специалисты, которые занимаются проектированием объектов теплоснабжения. Только после составления технической документации можно переходить к следующему этапу.
  3. Подается заявление на согласование работ в теплоснабжающую организацию. Без законных причин компания не может отказать в установке.
  4. После уточнения нюансов и получения разрешения проводится монтаж согласно утвержденной схеме. Оборудование программируется и настраивается.
  5. Комиссия от теплоснабжающей организации проверяет работоспособность теплового узла и принимает систему для коммерческого учета потребления ресурса.

Все приборы должны размещаться так, чтобы обеспечивать удобство контролирования, снятия и отладки.

Составление проектно-сметной документации, монтаж и настройка аппаратуры должны выполняться организацией, имеющей сертификат и допуск к подобным работам, в противном случае приемная комиссия не даст разрешение на ввод УУТЭ в эксплуатацию

Что такое теплосчетчик в системе учета энергоресурсов?

Теплосчетчик – специальный прибор или комплект различных устройств, которые устанавливаются для учета тепла. Особенностями типовой конструкции можно назвать наличие следующих конструктивных элементов:

  1. Вычислительный микропроцессор. Для того чтобы определить количество затрачиваемого тепла при обогреве помещения следует преобразовать полученную информацию в ту, которая может использоваться при подсчете.
  2. Первичный преобразователь. Для того чтобы микропроцессор провел обработку измерений их следует получить и преобразовать. Наиболее распространенными видами преобразователей можно назвать устройство измерения расхода воды, измерения ее температуры и избыточного давления.
  3. Корпус с дисплеем, на котором отображается основная информация.
  4. Дорогие устройства имеют блок управления, который позволяет, к примеру, просматривать архив данных.

Некоторые приборы измерения тепловой энергии могут иметь сразу несколько первичных преобразователей для того, чтобы получить наиболее точную информацию. В продаже можно встретить самые различные варианты исполнения теплосчетчиков, некоторые обладают дополнительными функциями, к примеру, архивацией показаний, интерфейс для передачи информации и функция диагностики неисправности.

Принцип работы элеваторного узла

Принцип работы теплового элеваторного узла и водоструйного элеватора. В предыдущей статье мы с вами выяснили основное назначение теплового элеваторного узла и особенности эксплуатации, водоструйных или как их еще называют инжекционных элеваторов. Вкратце — основное назначение элеватора понижение температуры воды и одновременно увеличение объема прокачиваемой воды во внутренней системе отопления жилого дома.

Теперь разберем, как же все-таки работает водоструйный элеватор и за счет чего он увеличивает прокачку теплоносителя через батареи в квартире.

Теплоноситель поступает в дом с температурой соответствующей температурному графику работы котельной. Температурный график это соотношение между температурой на улице и температурой, которую котельная или ТЭЦ должны подать в теплосеть, и соответственно с небольшими потерями к вашему тепловому пункту (вода, двигаясь по трубам на большие расстояния, немного остывает). Чем холоднее на улице, тем большую температуру выдает котельная.

Например, при температурном графике 130/70:

  • при +8 градусах на улице в подающем трубопроводе отопления должно быть 42 градуса;
  • при 0 градусов 76 градусов;
  • при -22 градуса 115 градусов;

Если кого-то интересуют более подробные цифры, можете скачать температурные графики для различных систем отопления здесь .

Но вернемся к принципу и схеме работы нашего теплового элеваторного узла.

Пройдя входные задвижки, грязевики или сетчато-магнитные фильтра, вода поступает непосредственно в смешивающее элеваторное устройство — элеватор. который состоит из стального корпуса, внутри которого находится смешивающая камера и сужающее устройство (сопло).

Перегретая вода выходит из сопла в смешивающую камеру с большой скоростью. В результате в камере за струей создается разрежение за счет чего и происходит подсасывание или инжекция воды из обратного трубопровода. За счет изменения диаметра отверстия в сопле можно в определенных пределах регулировать расход воды и соответственно температуру воды на выходе из элеватора.

Элеватор теплового узла работает одновременно как циркуляционный насос и как смеситель. При этом он не потребляет электрическую энергию. а использует перепад давления перед элеватором или как еще принято говорить располагаемый напор в тепловой сети.

Для эффективно работы элеватора необходимо, что бы располагаемый напор в теплосети соотносился к сопротивлению системы отопления не хуже чем 7 к 1 . Если сопротивление системы отопления стандартной пятиэтажки 1м или это 0,1 кгс/см2 то для нормальной работы элеваторного узла необходим располагаемый напор в системе отопления до ИТП не менее 7 м или 0,7 кгс/см2.

Для примера если в подающем трубопроводе 5 кгс/см2 то в обратном не более 4,3 кгс/см2.

Обратите внимание на то, что на выходе элеватора давление в подающем трубопроводе не намного больше давления в обратном трубопроводе и это нормально, 0,1 кгс/см2 по манометрам заметить довольно сложно, качество современных манометров к сожалению на очень низком уровне, но это уже тема для отдельной статьи. А вот если у вас разница давлений после элеватора больше 0,3 кгс/см2 следует насторожиться, или у вас система отопления сильно забита грязью, или при капитальном ремонте вам очень сильно занизили диаметры разводящих труб. Выше сказанное не относится к схемам с терморегуляторами типа «Danfoss» на батареях и стояках, с ними работают только схемы смешения с применением регулирующих клапанов и смесительных насосов

Кстати и применение данных регуляторов тоже в большинстве случаев весьма спорно, поскольку на большинстве отечественных котельных применяется именно качественное регулирование по температурному графику. Вообще массовое внедрение автоматических регуляторов стало возможным только благодаря хорошей маркетинговой у нас явление очень редкое, обычно мы все тепло недополучаем

Выше сказанное не относится к схемам с терморегуляторами типа «Danfoss» на батареях и стояках, с ними работают только схемы смешения с применением регулирующих клапанов и смесительных насосов. Кстати и применение данных регуляторов тоже в большинстве случаев весьма спорно, поскольку на большинстве отечественных котельных применяется именно качественное регулирование по температурному графику. Вообще массовое внедрение автоматических регуляторов стало возможным только благодаря хорошей маркетинговой у нас явление очень редкое, обычно мы все тепло недополучаем.

Схемы тепловых узлов

Если говорить о схемах тепловых пунктов, следует отметить, что самыми распространенными являются следующие типы:

Тепловой узел – схема с параллельным одноступенчатым подключением горячей воды. Эта схема является наиболее распространенной и простой. В таком случае горячее водоснабжение подключается параллельно к той же сети, что и отопительная система здания. Теплоноситель подается в подогреватель из наружной сети, затем охлажденная жидкость в обратном порядке перетекает непосредственно в теплопровод. Главным недостатком такой системы, по сравнению с другими типами, является большой расход сетевой воды, который используется для организации горячего водоснабжения.

Схема теплового пункта с последовательным двухступенчатым подключением горячей воды. Данную схему можно разделить на две ступени. Первая ступень отвечает за обратный трубопровод отопительной системы, вторая – за подающий трубопровод. Основным преимуществом, которым обладают тепловые узлы, подключенные по такой схеме, является отсутствие специальной подачи сетевой воды, что существенно сокращает ее расход. Что же касается недостатков – это потребность в монтаже системы автоматического регулирования для настройки и корректировки распределения тепла. Такое подключение рекомендуется использовать в случае отношения максимального расхода тепла на отопление и горячее водоснабжение, находящегося в интервале от 0,2 до 1.

Тепловой узел – схема со смешанным двухступенчатым подключением подогревателя горячей воды. Это наиболее универсальная и гибкая в настройках схема подключения. Ее можно использовать не только для нормального температурного графика, но и для повышенного. Основной отличительной особенностью стоит назвать тот момент, что подключение теплообменника к подающему трубопроводу осуществляется не параллельно, а последовательно. Дальнейший принцип строения подобен второй схеме теплового пункта. Тепловые узлы, подключенные по третьей схеме, нуждаются в дополнительном потреблении сетевой воды для подогревательного элемента.

Преимущества и недостатки

Чугунная деталь слабо реагирует на горячую воду, не склонна к коррозии

Элеваторный узел как регулятор теплопотока в системе отопления используется продолжительное время, за которое были выявлены сильные стороны системы и ее недостатки.

К достоинствам такой регулировки температуры относят:

  • простота конструкции и надежность;
  • бесшумно функционирует;
  • не требует электропитания для работы;
  • слабый отклик на агрессивную среду перегретой воды;
  • способность поддерживать постоянные характеристики теплоносителя на выходе;
  • совмещает функции насоса и смесителя.

Слабые стороны выражены в нескольких пунктах:

  • необходим перепад давления прямой и обратной линии в 2 бар;
  • работает только в одном режиме;
  • при нарушениях на магистрали теплопровода система не работает, что может привести к перемерзанию;
  • для каждого здания требуется отдельный узел.

Классификация однотрубных систем отопления

В данном виде отопления отсутствуют разделения на обратные и подающие трубопроводы, поскольку теплоноситель после выхода из котла идет по одному кольцу, после чего опять возвращается в котел. Радиаторы в данном случае имеют последовательное расположение. В каждый из этих радиаторов теплоноситель попадает по очереди, сначала в первый, потом во второй и так далее. Однако температура теплоносителя будет снижаться, и последний в системе отопительный прибор будет иметь температуру ниже первого.

Классификация однотрубных систем отопления выглядит так, каждый из видов при этом имеет свои собственные схемы:

  • закрытые системы отопления, которые не сообщаются с воздухом. Отличаются избыточным давлением, воздух можно сбросить только вручную посредством специальных вентилей или же автоматических воздушных клапанов. Подобные системы отопления могут работать с циркулярными насосами. Такое отопление также может иметь нижнюю разводку и соответствующую схему;
  • открытые системы отопления, которые сообщаются с атмосферой при помощи расширительного бака для сбрасывания лишнего воздуха. В данном случае кольцо с теплоносителем следует размещать выше уровня приборов отопления, в противном же случае в них будет собираться воздух и циркуляция воды будет нарушена;
  • горизонтальные – в таких системах трубы теплоносителя размещены горизонтально. Это отлично подходит для частных одноэтажных домой или же квартир, где есть автономная система отопления. Однотрубный вид отопления с нижней разводкой и соответствующая схема – лучший вариант;
  • вертикальные – трубы теплоносителя в данном случае размещены в вертикальной плоскости. Такая система отопления лучше всего подходит для частных жилых домов, состоящих из двух-четырех этажей.

Нижняя и горизонтальная разводка системы и ее схемы

Циркуляция теплоносителя в горизонтальной схеме прокладки труб обеспечивается при помощи насоса. А подающие трубы размещены над полом или под ним. Горизонтальная магистраль с нижней разводкой должна быть проложена с небольшим уклоном от котла, радиаторы же нужно ставить все на одном уровне.

В домах, где два этажа, подобная схема разводки имеет два стояка — подающий и обратный, вертикальная же схема допускает их большее количество. Во время принудительной циркуляции теплоагента с применением насоса температура в помещении повышается намного быстрее. Поэтому чтобы установить такую систему отопления нужно использовать трубы с меньшим диаметром, нежели в случаях естественного движения теплоносителя.

На трубах, которые входят в этажи, нужно ставить вентили, которые будут регулировать подачу горячей воды на каждый этаж.

Рассмотрим некоторые схемы разводки для однотрубной системы отопления:

  • схема с вертикальной подачей – может иметь естественную или принудительную циркуляцию. При отсутствии насоса теплоноситель циркулирует посредством смены плотности во время остывания при теплообмене. От котла вода поднимается в магистраль верхних этажей, затем по стоякам распределяется по радиаторам и остывает в них, после чего опять возвращается в котел;
  • схема однотрубной вертикальной системы с нижней разводкой. В схеме с нижней разводкой возвратная и подающая магистрали идут ниже приборов отопления, а трубопровод проложен в подвале. Теплоноситель подается по стоку, проходит через радиатор и возвращается вниз в подвал через опускной стояк. При данном методе разводки теплопотерь будет значительно меньше, чем тогда, когда трубы находятся на чердаке. Да и обслуживать систему отопления с данной схемой разводки будет очень просто;
  • схема однотрубной системы с верхней разводкой. Подающий трубопровод в данной схеме разводки расположен над радиаторами. Подающая магистраль проходит под потолком или через чердак. Через эту магистраль стояки идут вниз и к ним по одному крепятся радиаторы. Обратная магистраль идет или по полу, или под ним или через подвал. Такая схема разводки подойдет в случае естественной циркуляции теплоносителя.

Помните, что если вы не хотите поднимать порог дверей с целью прокладки подающей трубы, вы можете плавно ее понизить под дверью на маленьком кусочке земли с выдерживанием общего уклона.

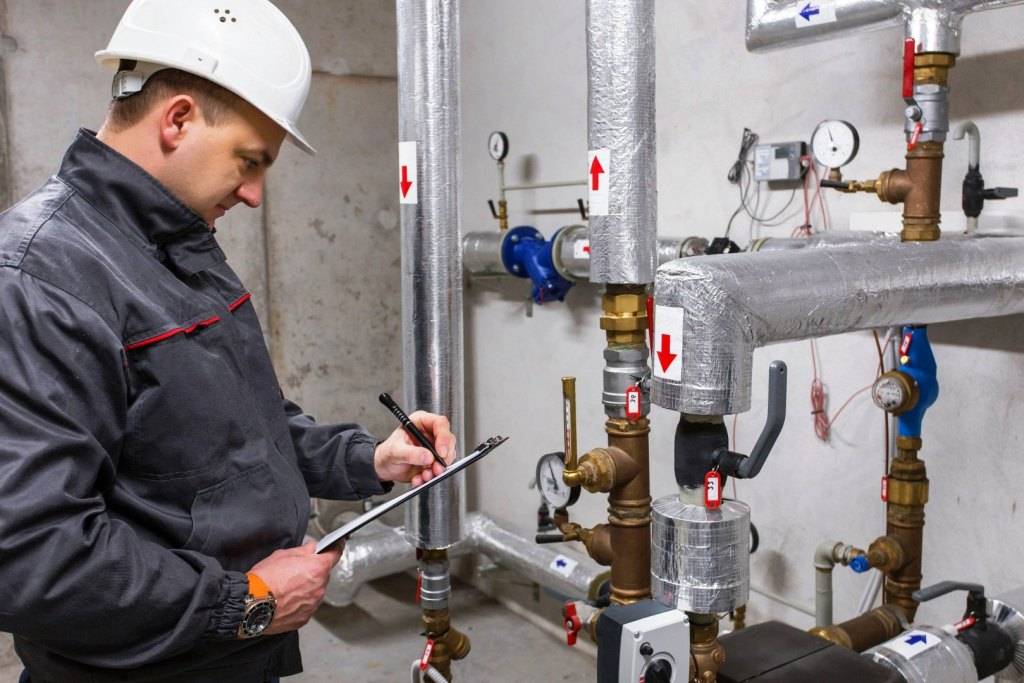

Обслуживание УУТЭ

Все обязанности поставщика услуг прописаны в договоре. Исполнительная компания обязана не только установить оборудование, но и проводить его техническое обслуживание. В ТО УУТЭ входят следующие мероприятия:

  • проведение наружного осмотра, выполняется раз в месяц. Основная задача – проверить целостность пломбирования, предохранителей, сохранность соединительных кабелей, проверка заземления;
  • приборы учета должны проходить не только осмотр, но и ряд технических действий, таких как очистка фильтров, проверка работы электромеханики, автоматики, целостность проводки, корректировка работы системы учета;
  • метрологическая проверка проводится периодически на специальном стенде в лаборатории. Цель мероприятия – максимально продлить срок эксплуатации оборудования;
  • взаимодействие работы с организацией, поставляющей тепло.

Стоимость данных услуг фиксируется в договоре и не может быть изменена на протяжении всего периода действия договора.

Тепловая схема отопления с элеваторным узлом

Под элеваторным узлом отопительной системы подразумевается специальная конструкция, выполняющая функции инжектора или струйного насоса. Основной задачей схемы с таким устройством является повышение давления внутри системы отопления. То есть улучшение циркуляции жидкости по трубам и радиаторам за счёт увеличения объёма теплоносителя.

Повышение давления в схеме теплового узла основано на стандартных физических законах. При этом если в отопительной системе обнаружен элеваторный узел, то такое отопление имеет подключение к центральной магистрали, по которой под давлением подаётся нагретый теплоноситель из общей котельной.

При сильных морозах температурные показатели внутри основной магистрали подачи тепла могут достигать +150° C. Но это невозможно физически, так как при такой температуре вода превращается в пар. Однако превращение жидкости из одного состояния в другое под воздействием высоких температур, возможно в открытых ёмкостях без какого-либо давления. Но в отопительных трубах теплоноситель циркулирует под давлением, нагнетаемым с помощью циркуляционных насосов, что не позволяет ему превращаться в пар.

Наверняка каждому понятно, что температурные показатели свыше 100° C считаются слишком высокими и подавать такую воду в жилое помещение нельзя по ряду определённых причин.

  • Стандартные чугунные радиаторы, которые установлены в большинстве старых многоэтажных построек, не выносят резких температурных перепадов, из-за которых могут выходить из строя. В лучшем случае они начнут протекать, а в худшем чугун становится очень хрупким и легко разрушается.
  • Очень высокая температура радиаторов может привести к ожогу при прикосновении к металлическим элементам.
  • В последнее время схема разводки отопительной системы выполняется из пластиковых труб, которые могут выдержать температуру не выше +90° C. Следовательно, они могут расплавиться.

Поэтому перед подачей теплоносителя непосредственно в квартиру его необходимо остудить. Именно для этого и был изобретён элеватор. На сегодняшний день элеваторный узел в схеме тепловой системы является её неотъемлемой частью. Это было обусловлено его высокой устойчивостью функционирования при любых температурных изменениях в тепловой сети.

Перечень терминов и определений

Потребитель тепловой энергии

Предприятие, организация, учреждение, цех, объект, площадка, строение, присоединенные к тепловым сетям (или источнику тепла) и использующие энергию с помощью имеющихся приемников тепловой энергии (систем теплопотребления)

Теплоснабжающая организация (ТСО)

Предприятие (объединение), которое имеет источник тепла и отпускает его потребителям от своих сетей или коллекторов либо через тепловые сети оптовых потребителей-перепродавцов или основных потребителей на основе договорных отношений

Абонент

Потребитель тепловой энергии, имеющий договорные отношения с теплоснабжающей организацией, включающие оформленную актом границу балансовой принадлежности и эксплуатационной ответственности между ними

Оптовый потребитель-перепродавец

Предприятие (организация) имеет на своем балансе тепловые сети и осуществляет оптовую закупку у ТСО тепловой энергии и перепродажу ее различным потребителям. По отношению к ТСО оно является абонентом, по отношению к своим потребителям – теплоснабжающей организацией

Основной потребитель

Абонент ТСО, потребляющий часть тепловой энергии для собственных нужд, а оставшуюся часть транспортирует по своим сетям и перепродает ее другим абонентам (субабонентам ТСО)

Субабонент

Абонент, имеющий договорные отношения с оптовым потребителем-перепродавцом или основным потребителем

Граница балансовой принадлежности тепловой сети

Точка раздела тепловой сети между ТСО и абонентом, основным потребителем, оптовым потребителем-перепродавцом, определяемая по балансовой принадлежности тепловой сети

Тепловая нагрузка абонента

Сумма расчетных тепловых нагрузок (МВт, Гкал/ч) всех приемников тепловой энергии в пределах выданных технических условий на присоединение, величина которой указана в договоре с ТСО

Прибор коммерческого учета расхода тепловой энергии

Прибор (комплекс приборов) учета, на основании показаний которого определяется количество потребленной абонентом тепловой энергии, подлежащей оплате

Узел коммерческого учета расхода тепловой энергии

Совокупность прибора (комплекса приборов) коммерческого учета расхода тепловой энергии, соединительных линий, шкафа для размещения приборов и участков трубопроводов системы теплопотребления, с которыми сочленяются элементыприборов, обеспечивающая без искажений учет всей тепловой энергии, фактически потребленной абонентом в течение его эксплуатации

Система коммерческого учета расхода тепловой энергии

Совокупность системы измерений параметров теплоносителя, алгоритмов обработки результатов измерений и методов расчета количества потребленной абонентом тепловой энергии, подлежащей оплате, включая санкции за нарушения режимов теплопотребления абонентами и отпуска тепловой энергии абонентам теплоснабжающей организацией

Группы учета потребителей тепловой энергии

Потребитель тепловой энергии с различными системами коммерческого учета ее расхода, принятыми Правилами учета тепловой энергии

2 Устройство и схема теплового узла

Тепловой узел, монтаж которого обеспечивается по предварительному проекту в коммунальные системы многоквартирных домов, изготавливается из целого комплекса оборудования и приборов. Такое устройство способно выполнять от одной до нескольких функций, таких как:

  1. Измерение количества и массы тепловой энергии, ее давления, температуры жидкости, циркулирующей по трубопроводу и времени функционирования.
  2. Накопление и хранение этой информации на локальном носителе.
  3. Отображение ее на приборах учета.

На основе полученных данных осуществляется проверка за работой отопительного оборудования в многоквартирных домах, его регулирование и обслуживание.

Учетным прибором выступает такое устройство, как счетчик, схема которого состоит из:

  1. Термопреобразователя сопротивлений.
  2. Тепловычислителя.
  3. Первичного преобразователя расхода.

Зависимо от того, установка какой модели первичного преобразователя имела место (с вихревым, ультразвуковым, электромагнитным или тахометрическим вариантами измерения), теплосчетчик может иметь в своем составе фильтры и датчики давления.

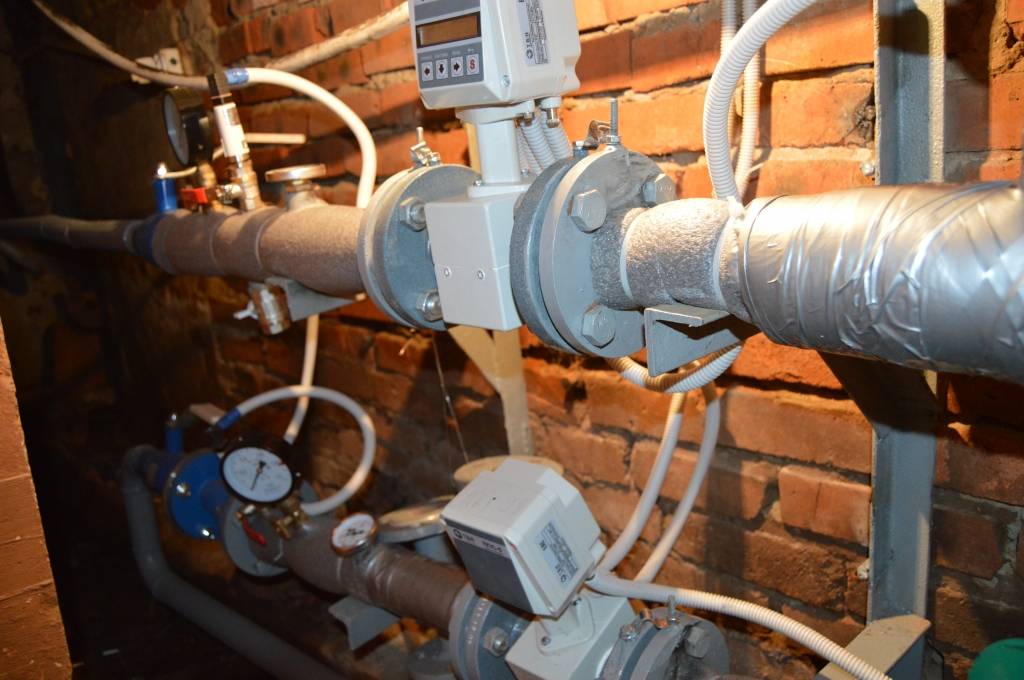

Принципиальная схема теплового узла

Узел учета тепловой энергии состоит из следующих элементов:

  1. Запорной арматуры.
  2. Теплового счетчика.
  3. Термопреобразователя.
  4. Грязевика.
  5. Расходомера.
  6. Теплового датчика обратного трубопровода.
  7. Дополнительного оборудования.

Монтаж схемы учетного оборудования тепловой энергии в квартирный дом, в свою очередь, подразумевает следующие принципиальные требования

  • необходимость производить монтаж схемы учетного оборудования исключительно у границ раздела балансовой принадлежности трубопроводах в местах, наиболее приближенных к основным задвижкам источника отопления;
  • запрет на организации проекта отбора теплоносителя на личные нужды в системе коммунального теплоснабжения;
  • регулирования среднечасовых и среднесуточных параметров теплоносителя производятся по показаниям учетного оборудования;
  • учетные прибора монтируются на обратных трубопроводах магистралей и размещаются до места подсоединения подбиточного трубопровода.

Для осуществления грамотного регулирования и контроля за описываемым оборудованием компетентными службами осуществляется грамотная проверка их монтажа и функционирования.

2.1 Кто устанавливает и обслуживает тепловой узел в квартирных домах?

В многоквартирных зданиях работает центральное отопление (ТС) и горячее водоснабжение (ГВС), магистральный трубопровод для подачи которых располагается в подвалах, оснащая его запорной арматурой. Последняя позволяет отключать внутридомовую систему подачи отопления от внешней сети.

Сам тепловой узел оснащается грязевиками, запорной арматурой, контрольно-измерительными приборами и имеет в конструкции такое устройство, как элеватор. Из них постоянного обслуживания требует, как правило, грязевик, которые представляет собой стальную трубу диаметром Ду=159-200мм и необходим для сбора грязи, поступающей из магистрального трубопровода для защиты трубопроводов и отопительных приборов от загрязнения.

Установка термо-узла, его обслуживание, в том числе очистка – работа слесарей обслуживающих жилой дом, выполняя требования организации, предоставляющей жилищно-коммунальные услуги.

Расчет элеваторного узла

Для проведения расчета элеваторного узла сначала вычисляют диаметр камеры смешивания и подбирают соответствующий номер элеватора. После этого высчитывают диаметр рабочего сопла.

Для расчетов пригодятся следующие формулы:

Расчет сечения инжекционной камеры ведется в сантиметрах. Для определения этого числа нужно знать расход нагретого теплоносителя в сети с учетом гидравлического сопротивления.

Это значение можно найти, используя приведенную в таблице формулу, где:

  • Q – это объем тепловой энергии, измеряемый в ккал/ч, расходующейся на обогрев всего сооружения;
  • Tсм – температура теплового носителя в выходном патрубке после элеваторного тройника;
  • T2о – температура обратки;
  • h – сопротивление водяного столба жидкости, которое измеряется в метрах (этот показатель учитывается в разводке всего контура, в том числе и в радиаторах).

По отдельной формуле рассчитывается диаметр узкой части сопла. Для этого нужно знать габариты инжекторной камеры в сантиметрах и коэффициент смешивания. По отдельной формуле находится коэффициент инжекции. Для расчета нам понадобится температура теплоносителя на входящем патрубке.

Когда мы будем знать напор на трубопроводе, идущем от магистрали централизованного отопления, можно вычислить диаметр сопла. Для этого необходимые параметры системы переводят в сантиметры.

После проведения расчетов мы получаем необходимые данные, на основании которых можно подобрать подходящую модель элеваторного узла и определить условия для его правильной и бесперебойной работы. Иными словами, мы можем определить необходимую производительность системы, зная объем циркулирующего теплоносителя, который прокачивается через элеватор за единицу времени, а также минимальный напор жидкости. Основными параметрами при выборе подходящей модели прибора является сечение горловины камеры смешивания и сопла элеватора.

Монтаж УУТЭ: важные аспекты

Любое вмешательство в функционирование теплового узла санкционируется теплоснабжающей организацией. Выполнение монтажных работ на тепловом пункте лицом, не имеющим допуска, и не аттестованным в установленном порядке, чревато выходом всей системы из строя.

Монтаж узла учета тепла в обязательном порядке производится с соблюдением техники безопасности, противопожарными и санитарными нормами только специально обученным техническим персоналом.

Стоимость внедрения типового 2х-канального узла учета теплоэнергии на диаметр 50

Стоимость узла учета тепловой энергии зависит от большого количества параметров: диаметров труб по которым теплоноситель поступает на объект, количество и тип вводов, необходимое количество точек учета, канальность счетчиков, возможности удаленного съема показателей и других характеристик объекта.

Состав работ по внедрению УУТЭна базе разных производителей:

Ду 50 ВИС.ТС

Разработка проекта УУТЭ с согласованием

45 000

в составе комплекса работ

Поставка оборудования и материалов:Вычислительный блокКомплект расходомеров, термопар, датчиковСопутствующие материалы, трубы, фитинги, задвижки

160 000

Строительно монтажные работы

88 000

Сдача и оформление актов ввода в эксплуатацию

27 000

ИТОГО:

320 00

Срок выполнения работ: от 35 рабочих днейЭтап 1. Запрос технических условий в теплоснабжающей организации, разработка и согласование проекта узла учета тепловой энергии – 14 рабочих дней;Этап 2. Закупка и поставка оборудования и материалов – 10 рабочих дней;Этап 3. Строительно-монтажные работы – 5 рабочих дней;Этап 4. Сдача УУТЭ в эксплуатацию теплоснабжающей организации – 6 рабочих дней;Этап 5. Гарантийные обязательства на работы и оборудование 12 месяцев.

Для уточнения цены по вашему объекту позвоните +7 (495) 777-22-10 нашему специалисту по узлам учёта тепла и он уточнит все необходимые детали чтобы подобрать оборудование и рассчитать стоимость всех работ. Также отправить заявку можно с помощью онлайн формы или на электронную почту audit@energocert.ru и мы с Вами свяжемся.Выезд инженера для первичного обследования объекта бесплатный.

При разработке проекта используется следующая нормативно-техническая документация:

  • Правила коммерческого учета тепловой энергии, теплоносителя, утвержденным постановлением Правительства Российской Федерации от 18 ноября 2013 г. № 1034 (далее – Правила учета);
  • Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды (ПБ 10-573-03) утв. постановлением Госгортехнадзора РФ от 11 июня 2003 г. № 90;
  • Правила техники безопасности при эксплуатации тепломеханического оборудования электростанций и тепловых сетей, утв. Министерством топлива и энергетики Российской Федерации 3 апреля 1997 г.;
  • Правила устройства электроустановок;
  • Правила технической эксплуатации тепловых энергоустановок, Утверждены приказом Министерства энергетики РФ от 24 марта 2003 г. №115;
  • «Рекомендации по выбору, установке и эксплуатации приборов учёта расхода тепловой энергии, холодной и горячей боды для энергоресурсосбережения б жилищно-коммунальной сфере», подготовленные Академией коммунального хозяйства им. К.Д. Памфилова;
  • Справочник по наладке и эксплуатации водяных тепловых сетей. В.И. Манюк и др., Москва, 1988 г.;
  • «Методика определения максимальных и минимальных расходов теплоносителя и воды на тепловых пунктах при выборе тепло- и водосчетчиков», М.А. Лапир, Управление Топливно-Энергетического Хозяйства правительства Москвы, 27.10.1998г.;
  • СП 41-101-95 «Проектирование тепловых пунктов»;
  • СП 60.13330.2012 «Отопление, вентиляция и кондиционирование»;
  • СП 124.13330.2012 «Тепловые сети»;
  • СНиП 3.05.06-85 «Электротехнические устройства»;
  • СНиП 3.05.07-85 «Системы автоматизации»;
  • СНиП 21-01-97 «Пожарная безопасность зданий и сооружений»;
  • ГОСТ 2.701-2008 «Единая система конструкторской документации. Схемы. Виды и типы. Общие требования к выполнению»;
  • ГОСТ 21.110-2013 «Система проектной документации для строительства. Спецификация оборудования, изделий и материалов»;
  • ГОСТ Р21.1101-2013 «Система проектной документации для строительства. Основные требования к проектной и рабочей документации»;
  • ГОСТ 21.208-2013 «Автоматизация технологических процессов. Обозначения условные приборов и средств автоматизации в схемах»;
  • ГОСТ 21.408-2013 «Система проектной документации для строительства. Правила выполнения рабочей документации автоматизации технологических процессов»;
  • ГОСТ 21.602-2003 «Система проектной документации для строительства. Правила выполнения рабочей документации отопления, вентиляции и кондиционирования»;

Важные моменты

Существует несколько важных моментов, которые стоит учесть при установке данного оборудования. К таким моментам можно отнести следующие вопросы:

  • как рассчитывается сумма оплаты;
  • возможен ли отказ от установки;
  • какова полная стоимость;
  • кто устанавливает данный прибор.

Как производится расчет суммы оплаты?

Расчет стоимости оплаты услуг за отопление для каждого собственника осуществляется в несколько этапов:

  1. Данные расхода по общедомовому счетчику тепла умножаются на тариф и делятся на квадратные метры всех помещений в здании, в которых есть отопление. Таким образом получают стоимость обогрева 1 м² здания.
  2. Из общедомового имущества выделяют долю каждой квартиры.
  3. Складывают полученное значение и размер квартиры в квадратных метрах, затем умножают на стоимость обогрева 1 м² строения.

Можно ли отказаться от установки общедомового прибора учета тепла?

Требование по обязательной установке приборов учета энергии не касается:

  • строений, признанных ветхими и аварийными;
  • зданий, потребление тепла которых не превышает 0,2 Гкал/ч.

В остальных случаях, в соответствии с ч. 1 ст.13 Федерального закона от 23.11.2009 N 261, собственники обязаны самостоятельно приобрести и установить необходимое оборудование.

Сколько стоит установка общедомового узла учета тепловой энергии?

Стоимость самих приборов учета тепла, их установки и обслуживания зависит не только от их заявленной себестоимости, но и от региона страны и от индивидуальных особенностей отапливаемого объекта. Для жителей 100-квартирного жилого дома расходы на установку могут составлять 60-300 тыс. руб.

Примерно 30% от общей стоимости установки узла учета потребления теплоэнергии составляет себестоимость измерительно-вычислительного блока. Еще 20% составят расходы на блоки питания, датчики давления, монтажный комплект и прочее сопутствующее оборудование. Оставшиеся 50% приходятся на разработку проектно-сметной документации, монтаж и пуско-наладочные работы.

Экономия на этапе выбора приобретаемых учетных приборов и проектно-монтажной организации может привести к досрочному выходу оборудования из строя, что вызовет дополнительные расходы. В некоторых случаях они могут превышать изначальную выгоду от приобретения более бюджетного варианта счетчика и компании, занимающейся его установкой.

Кто должен устанавливать общедомовые приборы учета?

Выбор подрядчиков на разработку проекта и проведения ввода оборудования в эксплуатацию осуществляется собственниками здания либо их уполномоченными представителями.

При проведении предварительного анализа ответственным лицам необходимо учитывать не только стоимость предложенных на рынке услуг, но и наличие у компании, их представляющих, сертификатов, дающих право на проведение таких работ.

Надежная компания не только проведет согласование проекта в соответствующих региональных инстанциях и выполнит монтаж оборудования, но предложит своим клиентам гарантию на установленный теплосчетчик, будет заниматься его обслуживанием и ремонтом.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
