Чугунные батареи отопления

Насколько теплее биметаллические радиаторы чугунных

Сравнение теплоотдачи явно не в пользу чугунных батарей. В процессе обогрева приблизительно ⅓ тепловой энергии уходит на прогрев металла. Чугун имеет коэффициент теплопроводности всего 52, по сравнению с алюминием 220 и медью 380. Соотношение тепло эффективности у биметаллических приборов выше в четыре раза, чем у аналогов из чугуна.

Необходимо учесть еще один фактор. Алюминиево-стальные обогреватели остывают практически сразу после выключения котла, чугун остается теплым еще какое-то время.

На коэффициент теплоотдачи биметаллических и чугунных радиаторов влияет наличие доставочного давления в системе. Алюминиевые батареи со стальным или медным сердечником лучше устанавливать в многоэтажном доме. Давления центрального отопления хватит, чтобы обеспечить равномерный прогрев секций.

Виды и их технические характеристики

Что сегодня радует, так это то, что при желании можно найти отопительный прибор любого стиля и дизайна. Не обязательно чугунные радиаторы — это та не очень привлекательная «гармошка», к которой все привыкли.

Чугунные батареи нового образца

В современные интерьеры лучше всего вписываются радиаторы с плоской фронтальной поверхностью. И среди чугунных таких тоже немало.

Турецкие DEMRAD RIDEM

В зависимости от мощности бывают двух, трех и четырех канальными. Рабочее давление — 10 бар (атм), испытательное (опрессовочное) 15 Бар (атм). Технические характеристики приведены в таблице. Количество каналов проставлено в названии через дробь. Поставляются без покраски — с грунтованной поверхностью.

Турецкие чугунные радиаторы современного образца

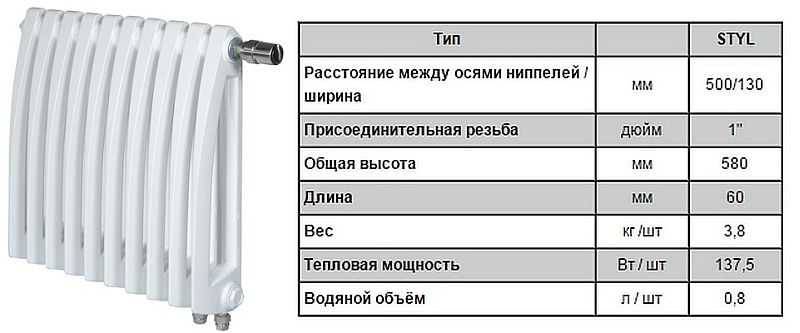

Viadrus STYL

Это чугунные радиаторы отопления нового образца, есть возможность заказать модификацию с нижним подключением. С завода поставляются в сборке по 10 секций. Есть два варианта — покрытые в заводских условиях белой эмалью или грунтованные под покраску. Нестандартная и стильная форма, высокая степень теплоотдачи и небольшие размеры — вот отличительные свойства этой модели.

Радиаторы от чешской фирмы Viadrus — качество без оговорок

Белорусские 2К60ПП

Это двухканальная модель с плоской фронтальной поверхностью. За счет механической обработки лицевая панель гладкая, что не только улучшает внешний вид, но и увеличивает теплоотдачу. Чем еще они хороши, так это тем, что могут быть установлены «на ножках». Поставляются обработанными грунтовкой.

Белорусские радиаторы нового образца

Декоративные и «Ретро»

Не все и не всегда планируют или хотят устанавливать декоративные экраны на радиаторы. И есть на рынке немалое количество необычных моделей разных стилей.

Белорусские 1К60П-60Х500 «БАРЕЛЬЕФ»

Тот же Минский завод выпускает одноканальные радиаторы с объемным рисунком. Габаритные размеры секции небольшие, что позволяет устанавливать их под небольшие подоконники, небольшая мощность приводит к тому, что собирается целое панно. Смотрится интересно.

Модель «Барельеф» Минского завода имеет малую глубину, устанавливается даже под узкие подоконники (кликните по картинке для увеличения ее размера)

Российские чугунные радиаторы «Retro»

Фирма ЗАО ПКФ «РАДИМАКС» из Подольска производит и окрашивает чугунные радиаторы в стиле «ретро». Продаются они под собственной маркой RETROstyle. В ассортименте 16 моделей разных типоразмеров. Ниже приведены технические параметры только одной модели Windsor. Рабочее давление — 10 атм, опрессовочное 15 атм.

«Ретро» российского производства

Что приятно, что любой из радиаторов может быть покрашен в любой цвет. Причем это может быть не только однотонное окрашивание, есть еще патинирование и ручное выделение рисунка, есть шлифовка разной глубины. Но, понятное дело, все эти работы увеличивают и без того немалую стоимость продукта.

«Советские» радиаторы

Это одна единственная марка МС-140. Но выпускается она разными заводами практически во всех странах постсоветского пространства. Параметры у них одинаковые — существует ГОСТ, нормирующий их. Если и нужно выбирать, то по качеству литья, самого сплава и степени гладкости внешних и внутренних поверхностей.

Выпускаются в двух типоразмерах — с межосевым расстоянием 300 мм и 500 мм, все технические характеристики для них приведены в таблицах.

В некоторых случаях «чугунины» просто нечем заменить:

  • системы с естественной циркуляцией ,
  • в одной связке с нерегулируемыми твердотопливными котлами;
  • там, где очень агрессивный теплоноситель (Ph выше 9-10).

Но сегодня чугунные радиаторы отопления — это не только старая «гармошка». Есть множество самых разных моделей в разных стилях и габаритах. Так что в любом случае выбирать есть из чего.

Конструктивные особенности

Когда вы выбираете радиаторы, следует учесть несколько важных моментов. Если вы выберете секции батарей отопления, то при необходимости можно будет увеличить площадь нагревания. Если же конструкция батареи отопления будет панельной, или это будет конвектор, то конструктивно вы ее уже не измените. Когда только производятся расчеты, очень тяжело учесть все нюансы, которые будут влиять на количество необходимого тепла для каждого отдельного помещения. И если устройство батареи отопления будет секционным, то это даст возможность уменьшать и увеличивать количество секций, заменять те элементы, которые вышли из строя.

Рекомендуем к прочтению:Стоимость установки радиатора отопления и правила монтажа

Панельный радиатор отопленияРекомендуем к прочтению:Как подключить алюминиевые радиаторы отопления?

Секционный радиатор отопления

Схема радиатора отопления также характеризуется важным аспектом – межосевым расстоянием, которое отображает по вертикали величину отрезка между центрами подводящей и отводящей трубы. Особенно этот момент стоит учитывать тогда, когда заменяется уже существующий радиатор или проложенная трубная разводка. Если вы купите радиатор с другим межосевым расстоянием, то вам придется или менять его, или менять размещение труб.

Ведь качество теплоносителя обычно оставляет желать лучшего: в воде есть песок, окалина и ржавчина. Все эти неприятные моменты при оседании сначала вызывают неэффективность работы системы отопления, а затем даже могут повлечь за собой ее полную поломку.

Правильный выбор радиаторов отопления – это важнейший нюанс. Подходящий радиатор отопления в разрезе – залог хорошей работы отопительной системы.

Как улучшить характеристику теплоотдачи

Есть несколько методик, которые позволят повысить мощность радиаторов:

  1. Периодическая влажная уборка и очистка радиатора. Если поверхность будет чистой, то и тепла она будет отдавать больше.
  2. Важен и вопрос правильно окраски конструкции. При покупке чугунных радиаторов не стоит наносить толстый слой краски, это будет отнимать много тепла. Если же покраска необходима, то перед этим нужно полностью удалить старую краску. Специалисты советуют применять специальные лакокрасочные материалы для трубопроводов и батарей, они не сопротивляются теплоотдаче.
  3. Для обеспечения высокой теплоотдачи нужна и правильная установка. Самыми частыми ошибками в этом процессе называют наклон радиатора или его очень близкое расположение к стенам и полу, также часто люди перекрывают радиаторы неподходящими экрана или сторонними предметами.
  4. Не лишней будет и проверка внутренней части радиатора. После подключения, в трубах могут быть мелкие заусеницы, которые в будущем образуют засор, что помешает циркуляции воды.
  1. Популярным решением выступает установка на стену за батареями специальных экранов из фольги. Это позволит нагревать именно воздух, а не кирпич.

Недостатки

  • Большой вес, из-за которого требуется применять мощные крепления. Именно этот недостаток отталкивает многих покупателей. В зависимости от модели, вес одной секции может составлять 6-7 кг, таким образом вес 7-им секционного агрегата может доходить до 50 кг. Для его установки могут потребоваться физически крепкие парни.
  • Для заполнения широких секций радиатора требуется большой объем теплоносителя. Этот недостаток не позволяет их использовать совместно с тепловым насосом.
  • Неприглядный внешний вид старых классических моделей. Многим не по душе внешний вид старых радиаторов второй половины 20-го века, считается, что они непривлекательны, неказисты и даже уродливы. Однако, как говориться, на вкус и цвет товарищей нет, во многих домах они до сих пор работают и не кого не тревожат. Благодаря надежности и не высокой цене, они продолжают устанавливаться и в современных постройках. Однако для тех, кому они все-таки не нравятся, были разработаны чугунные дизайнерские радиаторы отопления, которые помимо красивого внешнего вида, отличаются высокой ценой.

Такой отопительный прибор украсит любое помещение.

Итак, самыми дорогими приборами являются литые чугунные радиаторы ретро стиля с всевозможными орнаментами и рисунками на внешней поверхности. Их стоимость может доходить до 40 тыс руб/шт. Например стоимость 9-ти секционного Demrad Retro Z9 составляет 40 100 руб, а стоимость 3-ех секционного Demrad Retro Z3 около 16 000 руб. Зато за такие деньги владелец дома получает настоящее произведение искусства, которое может украсить любое помещение.

В общественном помещении.

Радиаторы МС-140 – это одни из самых старых и наиболее распространенных отопительных приборов на всем постсоветском пространстве. Их используют как в жилых, так и в производственных помещениях. В настоящий момент их производство осуществляет «ОАО Сантехлит» (Брянская область, пос. Любохна) — крупнейший завод в России по производству секционных чугунных отопительных батарей. Первое изделие из чугуна на этом заводе было выпущено еще в 1755 году. Также производство МС-140 осуществляется на «Минском заводе отопительного оборудования».

Популярность МС-140 вполне оправдана:

Большое сечение каналов, благодаря чему редко образуются засоры. Даже в случае образования засоров, их можно легко удалить

Благодаря крупному сечению батарея обладает высокими гидравлическими характеристиками; Устойчивость к гидроударам и коррозии; Не имеет значение качество теплоносителя, что важно в системах отопления от ТЭЦ. Некоторые популярные модели

Некоторые популярные модели

Konner Modern это современные чугунные радиаторы отопления, в которых сочетаются красивый внешний вид и высокая теплоотдача. Глубина их секций всего 80 мм, это практически в 2 раза меньше, чем у МС-140-500, при практически такой же мощности — 0,150 кВт, что только на 10 Вт меньше, чем у его более массивного собрата. Это делает батареи Konner Modern более экономичными, т.к. необходимо нагреть практически в 2 раза меньше теплоносителя.

Также пользуются популярностью чугунные батареи моделей ЧМ-1 (одноканальный), ЧМ-2 (двухканальный), ЧМ-3 (трехканальный), которые производятся на Чебоксарском агрегатном заводе. Они характеризуются повышенным рабочим давлением (1,2 МПа) и температурой (до 150°С). Благодаря этому их можно использовать в паровых системах отопления.

С вмонтированным в кирпичную стену подводящим трубопроводом.

Недостатки радиаторов из чугуна

  • Громоздкие размеры и вес усложняют процесс транспортировки и монтаж оборудования. В среднем масса 8-секционного радиатора составляет 60 килограмм.
  • Из-за конструктивных особенностей удаление собравшейся между секциями пыли  может быть затруднительным.
  • Большой объём теплоносителя и значительная теплоёмкость чугуна не позволяют обеспечить точную регулировку температуры в комнате.
  • Медленный прогрев. Чугунные изделия имеют сравнительно невысокую теплоотдачу – одна секция в среднем выдаёт 110 Вт. Для сравнения, у алюминиевых и биметаллических агрегатов этот параметр зачастую находится в пределах от 150 до 190 Вт.
  • Внешний вид. Грубый дизайн чугунных изделий нелегко скрыть за экранами либо решетками. Именно поэтому многие отдают предпочтение более приятным взору алюминиевым и биметаллическим приборам.

Виды радиаторов

Среди огромного разнообразия моделей перед потребителем возникает проблема, какие батареи отопления лучше выбрать для квартиры, а какие для частного дома.

Виды батарей можно сгруппировать по следующим признакам.

  1. Материал изготовления;
  2. Форма устройства и способ размещения.

Материал изготовления

Приборы отопления бывают:

  • чугунные;
  • стальные;
  • алюминиевые;
  • биметаллические;
  • медные;
  • пластиковые.

Чугунные

Секции первых чугунных батарей отопления ещё можно наблюдать в старых многоквартирных домах советского периода постройки. Внешний облик оставлял желать лучшего. Они были довольно громоздкими и никак не являлись украшением интерьеров квартир.

Современные приборы такого типа обладают стильным дизайном и высокой теплоотдачей. Благодаря структуре чугуна, радиатор может выдержать критический уровень давления до 30 атмосфер (А), что спасает его от мощного гидроудара и разрыва корпуса.

Лучше чугунные батареи для квартиры

Изделия из чугуна «терпимы» к качеству воды и выдерживают многолетнюю эксплуатацию с загрязненным теплоносителем. Благодаря конструкции, батареи можно собирать и разбирать, варьируя количество секций.

Стальные

В квартире можно порекомендовать установку стального радиатора. Они выгодно отличаются от своих чугунных «собратьев» лёгким весом.

Приборы рассчитаны на предельную температуру теплоносителя в 90 С. Стальные батареи бывают трубчатыми и панельными. И те и другие обладают высокой степенью теплоотдачи.

Они нагреваются почти в два раза быстрее, чем чугунные аналоги, но и остывают также быстро. По окончании отопительного сезона воду из стальных радиаторов не сливают. Делается это для того, чтобы от контакта с воздухом не смогла ржаветь внутренняя поверхность каналов изделий.

Панельные модели представляют собой не разборную конструкцию в то время, как в трубчатых изделиях можно производить замену секций или дополнять новыми.

Алюминиевые

Алюминиевые отопительные приборы для квартир часто являются бюджетным вариантом. Батарея, изготовленная методом экструзии, ремонту не подлежит. Используя технологию выдавливания расплавленного металла в форму, получают цельный прибор с проточными каналами.

К недостаткам следует отнести дороговизну изделий и сложность подсоединения к стальным трубам только через специальные муфты по наружной стороне. Алюминиевые обогреватели капризны по отношению к теплоносителю централизованного отопления. Их каналы могут быстро быть забиты отложениями неочищенной горячей воды.

Биметаллические

Батарея изготовлена из двух металлов – стали и алюминия. Основой радиатора является горизонтальные вводные и выводные стальные трубки с поперечными трубчатыми каналами, окружённые конверторными алюминиевыми пластинами.

Биметаллическая конструкция совмещает в себе лучшие теплотехнические свойства двух металлов. Сталь, нагреваясь от теплоносителя, передаёт тепло алюминиевым пластинам. Те намного быстрее стального корпуса отдают тепловую энергию в воздушное пространство квартиры.

Медные

Медь – это превосходный проводник тепла, с которым не сравнится ни один металл. Медный теплообменник является идеальным прибором для обогрева помещений. Наряду с великолепным внешним видом радиатор служит, как минимум 25 – 30 лет.

Поверхность металла практически не имеет адгезии, благодаря чему в его трубках даже грязная горячая вода не оставляет никаких отложений. Медь абсолютно индифферентна к коррозионным процессам, выдерживает давление в трубах до 36 атмосфер и температуру свыше 100 С. Единственный и существенный недостаток – это высокая стоимость медных изделий.

Пластиковые

Пластиковые радиаторы – сегодняшняя новинка на рынке теплотехники. В техническом отношении новые изделия ещё значительно отстают от своих аналогов из других материалов.

Несмотря на это, из-за своих преимуществ за пластиковыми приборами обогрева ожидается большое будущее. Пластиковые изделия на несколько порядков дешевле батарей из других материалов. Их легко соединять с пластиковыми трубами. Материал может быть любого цвета, что даёт возможность придать интерьеру помещения необычайно красивый колорит.

Форма устройства и способ размещения

По форме устройства радиаторы делятся на панельные и трубчатые изделия (см. выше главу «Стальные»).

Что касается способа размещения, то напольные приборы опираются на ножки, а настенные модели крепятся к вертикальным ограждениям.

Напольные радиаторы

Устройство алюминиевой батареи

Рассматривая устройство алюминиевого радиатора отопления надо отметить, что конструкция батареи может быть цельной либо секционной.

Секционный алюминиевый обогреватель состоит из 3-4 отдельных секций. Как правило, в алюминий добавляют титан, кремний, цинк. Эти металлы делают изделие более прочным и устойчивым к разрыву и коррозии. Все секции соединяются друг с другом при помощи резьбового соединительного элемента. Для герметизации соединения используют силиконовые прокладки. Внутри радиаторы имеют полимерное покрытие для предотвращения возможности разрыва батареи.

Цельные алюминиевые батареи отопления состоят из профилей. Профили изготавливаются методом экструзии.

В радиаторы из алюминия никакие дополнительные металлы не добавляются.

Что придает пластичности материалу. Между собой профили соединяются путем сварки. Такое соединение отличается высокой прочностью и надежностью. Как и секционные, цельные модели радиаторов внутри покрываются полимерным слоем.

В зависимости от способа производства выделяют радиаторы, изготовленные методом литья, методом экструзии и анодированные изделия (изготавливаются из алюминия более высокой степени очистки).

Технические характеристики радиаторов отопления из алюминия

В виду высоких технических характеристик многие решают купить алюминиевый радиатор для отопления квартиры. К основным техническим параметрам относятся:

  1. рабочее давление. Находится в пределах от 10 до 15 атмосфер. В жилых квартирах рабочее давление может превышать норму в 3-4 раза. В связи с этим в городских домах такие радиаторы устанавливают редко. А вот для частных домов – такой обогреватель будет идеальным решением;
  2. опрессовочное давление. Находится в пределах от 20 до 50 атмосфер;
  3. коэффициент теплоотдачи. Для стандартной секции он составляет 82-212 Вт;
  4. максимальная температура теплоносителя может достигать +120 градусов;
  5. одна секция может весить от 1 до 1,5 кг;
  6. емкость каждой секции от 0,25 до 0,46 л;
  7. расстояние между осями может быть 20, 35, 50 см. Есть модели, у которых данный параметр может достигать и 80 см.

Параметры к каждой модели радиатора производитель указывает в паспорте устройства. Учитывая на алюминиевые радиаторы отопления технические характеристики цена на них является вполне оправданной и зависит от типа батареи, количества секций и производителя.

Преимущества и недостатки алюминиевых радиаторов

Перед тем, как купить алюминиевые радиаторы отопления надо рассмотреть, какие преимущества и недостатки имеет данный прибор.

Главным достоинством батареи из алюминия можно назвать компактность и гораздо меньший вес, нежели у чугунных систем. Более подробно о чугунных радиаторах отопления можно прочитать здесь. Оборудование прогревается очень быстро и отлично передает тепло помещению. Срок службы достаточно долгий. Еще одним преимуществом можно назвать деление на секции — есть возможность подобрать нужную длину батареи. Надо отметить, что на алюминиевые радиаторы цена указывается за секцию. Что позволяет легко рассчитать примерную стоимость секционного прибора.

Поскольку оборудование малогабаритное и весит немного, устанавливать его легко. Монтаж можно осуществлять даже на гипсокартонную стену. Современные модели выглядят эстетично и стильно. Алюминий прост в обработке. Что дает возможность производителям экспериментировать с дизайном батареи. Можно подобрать вариант для любого интерьера. Больше всего алюминиевые радиаторы подходят для систем автономного отопления. Несмотря на высокие технические характеристики и массу преимуществ, на алюминиевые батареи отопления цена вполне демократичная.

К недостаткам алюминиевых радиаторов можно отнести низкую устойчивость к коррозии. А это может сильно сказываться на общем состоянии батареи. Алюминий по природе является достаточно активным металлом. Если оксидная пленка, покрывающая поверхность, будет повреждена, то защитный слой разрушится из-за выделения водорода. Для повышения антикоррозионных свойств используют полимерное покрытие. Если у батареи полимерного покрытия нет, то нельзя перекрывать краны на подводящих трубах. Иначе под воздействием давления батарея может разорваться.

Сегодня батареи из алюминия занимают лидирующее место в продажах отопительной техники.

Многие предпочитают покупать данный тип обогревательного прибора и из-за сравнительно невысокой стоимости. На алюминиевые радиаторы отопления цена за секцию в среднем составляет около 230-300 руб.

Достоинства и недостатки чугунных батарей

Первые чугунные батареи появились более 100 лет назад. Они до сих пор встречаются в старинных особняках и частных домах, построенных в те далекие времена. За все время своего существования они практически не претерпели изменений, а некоторые современные образцы практически полностью повторяют ретро-облик своих предшественников. Сегодня они выпускаются многими отечественными и зарубежными производителями, продаваясь практически во всех магазинах сантехники и теплотехники.

Чугунные радиаторы крепко вошли в историю нашей страны как неотъемлемые ее элементы.

Чугунные батареи изготавливаются из чугуна – сплава железа, углерода и некоторых других химических элементов. Этот сплав обладает многими преимуществами, в число которых вошли большая теплоемкость и стойкость к коррозии. Изделия из чугуна могут служить многие десятилетия, если обеспечить им надлежащий уход. Благодаря этим свойствам, чугун стал использоваться для изготовления чугунных батарей.

Долгое время чугунные радиаторы отопления оставались практически полными монополистами. В дальнейшем на рынок пришли более современные стальные радиаторы, а следом появились биметаллические и алюминиевые разновидности. Тем не менее, чугун не сдается, продолжая удерживать покупательскую аудиторию своими привлекательными свойствами. Давайте посмотрим, чем так хороши чугунные батареи:

  • Высокая теплоемкость – эти батареи могут удерживать большое количества тепла, продолжая отдавать его даже при кратковременном отключении отопительной системы;
  • Высокая прочность – рабочее давление для чугунных батарей составляет 8-10 атмосфер. Некоторые модели могут похвастаться стойкостью к небольшим гидроударам;
  • Чугун обладает хорошей сопротивляемостью к агрессивному теплоносителю, приводящему к порче радиаторов из других металлов и сплавов – благодаря этому он спокойно работает в централизованных системах отопления, практически не реагируя на агрессивность теплоносителя;
  • Достаточно высокая теплоотдача – она может достигать 160 и даже 180 Вт на секцию (впрочем, стальные, алюминиевые и биметаллические радиаторы могут похвастаться большей теплоотдачей);
  • Большой внутренний объем – обеспечивает минимальное гидравлическое сопротивление. Кроме того, чугунные батареи практически не засоряются, что является их большим плюсом;
  • Продолжительный срок службы – производители дают на свою продукцию гарантию от 10 до 30 лет. На практике срок службы может превышать 50-60 лет – все зависит от ухода за отопительной системой и за самими радиаторами;
  • Стойкость к высокой температуре – отдельные модели могут выдерживать нагрев до +130 градусов.

Также мы расскажем про недостатки:

Согласитесь, внешний вид советских чугунных батарей сильно уступает внешнему виду его современных аналогов из другого металла.

  • Высокая теплоемкость, являющаяся достоинством, одновременно выступает недостатком – чугунные батареи долго прогреваются, задерживая поступление тепла в помещения. На практике это приводит к повышенному расходу энергоносителей (газа, электроэнергии, дров, солярки);
  • Отсутствие дизайна – классические чугунные радиаторы не могут похвастаться приличным внешним видом, но легко прячутся за декоративными решетками для радиаторов отопления. А вот восстановленные ретро-модели и современные дизайнерские решения заставляют любые другие радиаторы нервно курить в сторонке – ретро-стиль в XXI веке ценится как никогда;
  • Высокий вес – пожалуй, это единственный весомый недостаток, по сравнению с которым все остальные недостатки выглядят не более чем придирками. Например, вес чугунной батареи из десяти секций, такой как МС-140, составляет более 71 кг;
  • Трудности в монтаже – этот недостаток является родственником предыдущего. Большой вес чугунной батареи затрудняет проведение монтажных работ и требует усилий двух-трех монтажников.

Большой внутренний объем тоже является определенным недостатком, так как отопительному котлу приходится нагревать большее количество воды. А значит, возрастают затраты на газ, электроэнергию и прочие источники тепла.

Какие требования предъявляются к монтажу радиаторов?

Если верить стандартным расчетам, то указывается расход 90-125 Вт на 1 кв.м помещения, которое отапливается. В таком случае, учитывается еще наличие в комнате окна, двери, высоты потолков не больше 3-х метров, температуры теплоносителя 70 градусов по Цельсию.

Если такие стандарты нарушаются, к примеру, высота потолков больше, то и мощность радиаторов должна быть увеличена на столько же. А если у вас окна со стеклопакетами, то у них низкая теплоотдача, соответственно, как показывают отзывы, мощность можно уменьшить на 10 процентов.

Таблица подбора количества секций радиатора отопления

Когда проводятся расчеты, какие бы самые лучшие радиаторы отопления ни были, обязательно необходимо учитывать особенности конструкции вашей отопительной системы. И если подача носителя тепла будет производиться через нижнее отверстие, а обратный ход – через верхнее, то в таком случае каждый радиатор будет не додавать до 10 процентов своей мощности. Если теплоноситель будет подводиться только с одной стороны, то устанавливать больше 10-ти секций будет бессмысленной – ведь последние секции будут греть достаточно слабо.

Вычисления в зависимости от типа отопительных приборов

При выборе модели учитывайте, что тепловая мощность зависит от материала, из которого они сделана. Методы вычисления размеров секционных батарей не отличаются, а вот итоги выйдут разными. Есть среднестатистические значения. На них и стоит ориентироваться, выбирая оптимальное число отопительных приборов. Мощности отопительных приборов с секциями в 50 см:

  • батареи из алюминия — 190 Вт;
  • биметаллические — 185 Вт;
  • чугунные приборы обогрева — 145 Вт;

Таблица для расчета количества секций батареи

Чтобы правильно рассчитать радиаторы отопления по площади комнаты, важно знать не только мощность, но и сколько квадратов обогревает одна секция, значение этого параметра зависит от металла:

  • алюминий — 1,9-2 м кв.;
  • алюминий и сталь — 1,8 м кв.;
  • чугун — 1,4-1,5 м кв;

Вот пример вычисления количества секций алюминиевых радиаторов отопления. Допустим, что размеры комнаты 16 м. кв. Выходит, что на помещение такого размера нужно 16м2/2м2 = 8 шт. По такому же принципу считайте для чугунных или биметаллических приборов

Важно только точно знать норму — приведённые выше параметры верны для моделей высотой в 0,5 метра

Виды радиаторов отопления

На данный момент выпускаются модели от 20 до 60 см. Соответственно площадь, которую способна обогреть секция, будет отличаться. Самые маломощные модели — бордюрные, высотой в 20 см. Если вы решили приобрести тепловой агрегат нестандартных размеров, то в вычислительную формулу придётся вносить корректировку. Ищите необходимые данные в техпаспорте.

При внесении корректировок стоит учитывать, что размер батарей напрямую влияет на теплоотдачу. Следовательно, чем меньше высота при той же ширине, тем меньше площадь, а вместе с ними и мощность. Для верных подсчётов найдите соотношение высот выбранной модели и стандартной, а уже с помощью полученных данных подкорректируйте результат.

Расчитываем, насколько сильно должна греть батарея

Допустим, вы выбрали модели высотой 40 см. В этом случае расчёт количества секций алюминиевых радиаторов отопления на площадь комнаты будет выглядеть следующим образом:

  • воспользуемся предыдущими подсчётами: 16м2/2м2 = 8штук;
  • посчитайте коэффициент 50см/40см = 1,25;
  • подкорректируйте вычисления по основной формуле — 8шт*1,25 = 10 шт.

Расчёт количества радиаторов отопления по объёму начинается в первую очередь со сбора необходимой информации. Какие параметры нужно учесть:

  • Площадь жилья.
  • Высота потолков.
  • Число и площадь дверных и оконных проёмов.
  • Температурные условия за окном в период отопительного сезона.

Теплопотери

Нормы и правила, установленные для мощности отопительных проборов, регламентируют минимально допустимый показатель на кв. метр квартиры — 100 Вт. Расчёт радиаторов отопления по объему помещения будет более точен, чем тот, в котором за основу берётся только длина и ширина. Итоговые результаты корректируются в зависимости от индивидуальных характеристик конкретного помещения. Делается это посредством умножения на коэффициент корректировки.

При вычислении мощности отопительных приборов берётся среднестатистическая высота потолков — 3 м. Для квартир с потолком 2,5 метра этот коэффициент составит 2,5м/3м = 0,83, для квартир с высокими потолками 3,85 метров — 3,85м/3м = 1,28. Угловые комнаты потребуют внесения дополнительных корректировок. Итоговые данные умножаются на 1,8.

Расчёт количества секций радиатора отопления по объему помещения должен проводиться с корректировкой, если в комнате одно окно большого размера или сразу несколько окон (коэффициент 1,8).

Радиаторы отопления с нижним подключением

Нижнее подключение также потребует внести свои корректировки.  Для такого случая коэффициент составит 1,1.

В районах с экстремальными погодными условиями, где зимние температуры достигают рекордно низких показателей, мощность должна быть увеличена в 2 раза.

Пластиковые стеклопакеты, наоборот, потребуют корректировку в сторону уменьшения, за основу берётся коэффициент 0,8.

В выше приведённых данных приведены усреднённые значения, поскольку не были дополнительно учтены:

  • толщина и материал стен и перекрытий;
  • площадь остекления;
  • материал напольного покрытия;
  • наличие или отсутствие утеплителя на полу;
  • занавески и гардины в оконных проёмах.
