Выбор и монтаж группы безопасности для системы отопления

Модели котлов отопления

Электрические котлы. Считается надежным вариантом обогрева для дома, относительно дорогим по стоимости эксплуатации и результативным по теплоотдаче. Работу агрегата можно регулировать автоматически при помощи датчиков температуры. Управление системой сводится к принципу: установил, настроил и забыл. Остальные функции будут выполняться электроникой.

Современные котлы оснащены узлом управления, помогающим регулировать процессы. Нажатием на кнопку можно изменить режим отопления, например с минимального режима перейти на сберегающий.

Электрические котлы имеют два недостатка:

  • высокую цену энергоресурса
  • зависимость от подачи энергии

Газовые котлы

  1. Установка и периодическое обслуживание специалистами.
  2. Автоматическое управление, зависящее от скачков электроэнергии.
  3. Высокая цена оборудования и степень опасности.

Котлы на жидком топливе. Работают на солярке, экономически невыгодны по причине дорогого топлива. Преимущество работы агрегата в том, что имея такой вид обогрева, перестанут быть актуальными проблемы подачи газа или электроэнергии. При этом в доме будет комфортная регулируемая температура и горячая вода. Солярка хранится в больших контейнерах, вынесенных за территорию дома и прикопанных в земле. Наряду с преимуществами у системы есть серьезные недостатки:

  • электрозависимость, поскольку узел управление оснащен 2 автоматическими блоками
  • расход солярки — до 10−15 литров в сутки
  • высокая пожарная опасность

Твердотопливные котлы. Модель и технология постоянно совершенствуются. Выпускаются в напольном варианте. Подогретая дровами или торфом вода циркулирует по трубам и греет помещение. Многие варианты предполагают альтернативную замену топлива.

Если вас полностью не устраивает ни один из перечисленных вариантов, обратитесь к комбинированному виду отопления. Это поможет в целом увеличить эффективность системы, обеспечить дом теплом согласно коммунальным условиям.

Как работает

Группа безопасности представляет собой набор элементов, отвечающих за общую безопасность системы отопления. В ее состав по умолчанию входят:

  • манометр;
  • воздухоотводчик;
  • предохранительный клапан.

Все три элемента закреплены на одной основе – консоли, представляющей собой отрезок трубы с набором необходимых штуцеров, входом и выходом. Опционально могут добавляться отводы для подсоединения расширительного бака, дополнительных датчиков или дублирующих систем, в том числе автоматизации.

Манометр указывает текущее фактическое давление в системе отопления, по которому можно судить об общем ее состоянии и предпринимать действия при недопустимых отклонениях. Повышенное давление всегда говорит о наличии проблемы, притом критической, требующей немедленных действий. Пониженное давление сигнализирует о недостаточном объеме теплоносителя, нарушении герметичности трубопровода, котла или радиаторов.

Воздухоотводчик включен в группу безопасности как предохранительный элемент, позволяющий не только решать проблему с воздушными пробками, способными свести на нет циркуляцию теплоносителя, но и для получения достоверных значений и адекватной работы манометра и защитного клапана.

Следует учесть, если клапан и манометр из группы безопасности нужны только в одном экземпляре, то воздухоотводчик должен устанавливаться и в группе, и во всех точках системы, где может скапливаться воздух, в том числе обязательно в наивысшей точке разводки.

Предохранительный клапан выполняет автоматический сброс теплоносителя при повышении давления выше допустимого порога. Клапан срабатывает в том случае, если по каким-то причинам расширительный бак не справился с поставленной перед ним задачей, или давление выросло на столько, что физически бака не хватило для устранения дисбаланса. Предохранительный клапан предохраняет систему от разрыва в случае закипания теплоносителя в котле или постепенного увеличения давления вследствие неконтролируемого накопления газов, например из-за химической реакции алюминия, в радиаторах с водой.

Для каждого элемента присущи особые характеристики, необходимые для адекватной работы. Манометр должен обладать диапазоном измерений, соответствующим проектному давлению в системе. Если по расчетам в котле давление должно составлять 3 атмосферы, то манометр должен уметь измерять давление до 4-5 атмосфер. Этого достаточно для диагностики.

Предохранительный клапан должен срабатывать по верхнему порогу допустимого давления для котла. Данное значение указывается в инструкции и техническом паспорте к котельному оборудованию. Соответственно и клапан подбирается строго под него.

Автоматический воздухоотводчик наиболее неприхотлив, достаточно знать, что он способен отвести воздух и в первую очередь именно в точке подключения группы безопасности, чтобы свести на нет любые погрешности в работе клапана и манометра.

Изготавливается консоль для группы из стали или латуни, единым блоком. Часто для сохранности или эстетичного внешнего вида консоль и установленные приборы закрываются в защитный кожух, общий пластиковый или металлический корпус.

Для твердотопливного

В твердотопливном котле риск закипания теплоносителя значительно выше, чем в любом другом. Основной элемент группы безопасности при этом – это предохранительный клапан

Его настройка и характеристики предельно важно подобрать в соответствии с требованием производителя котла. Всегда следует иметь про запас несколько съемных клапанов для быстрой замены, в случае если задействованное оборудование даст сбой

Манометр можно выбрать самый простой, с нужным диапазоном измерения. Диагностировать по минимальным изменениям давления неисправность в любом случае не получится. Важнее фиксировать лишь значительные колебания. Лучший вариант – это наличие дополнительных указателей стрелок, которые будут отмечать максимальное и минимальное значение, достигнутое за период наблюдений.

Для газового

В настенных газовых котлах практически всегда группа безопасности уже включена в состав оборудования, так что устанавливать дополнительную нет нужды

Однако этот момент важно проверить заранее. Группа при этом монтируется внутри корпуса как можно выше

Для напольных газовых котлов группу безопасности, скорее всего, придется устанавливать самостоятельно вне корпуса котла. Манометр для газового котла следует подбирать с минимальной погрешностью измерения и расширенной шкалой. Это позволит точнее диагностировать проблему с отоплением в случае нештатной ситуацией. Расшифровку показаний и необходимые действия следует искать в инструкции котла.

Котел — какой выбрать

Так как закрытая система отопления частного дома может работать в автономном режиме, имеет смысл установить отопительный котел с автоматикой. В таком случае, настроив параметры, вам нет необходимости к этому возвращаться. Все режимы поддерживаются без вмешательства человека.

Самые удобные в этом плане газовые котлы. У них есть возможность подключения комнатного термостата. Выставленная на нем температура поддерживается с точностью до одного градуса. Упала она на градус, котел включился, нагревая дом. Как только сработал термостат (температура достигнута), работа останавливается. Комфортно удобно, экономно.

В некоторых моделях есть возможность подключения погодозависимой автоматики — это наружные датчики. По их показаниям котел корректирует мощность работы горелок. Газовые котлы в закрытых системах отопление — хорошее оборудование, которое может обеспечить комфорт. Жаль только, что газ есть не везде.

Двухтрубная закрытая система отопления в доме на два этажа (схема)

Не меньшую степень автоматизации могут дать электрические котлы. Кроме традиционных агрегатов на ТЭНах не так давно появились индукционные и электродные. Они отличаются компактными размерами и малой инерционностью. Многие считают, что они более экономичны, чем котлы на ТЭНах. Но и этот видотопительных агрегатов далеко не везде можно использовать, так как перебои с электроэнергией в зимнее время — частое явление во многих регионах нашей страны. А обеспечить электроэнергией котел мощность. в 8-12 кВт от генератора — дело очень непростое.

Более универсальны и независимы в этом плане котлы на твердом или жидком топливе. Важный момент: для установки котла на жидком топливе обязательно отдельное помещение — это требование пожарной службы. Котлы на твердом топливе могут стоять в доме, но это неудобно, так как во время топки с топлива падает много мусора.

Современные котлы на твердом топливе хоть и остаются оборудованием периодического действия (то разогреваются при топке, от остывают, когда закладка прогорела), но и они имеют автоматику, которая позволяет поддерживать в системе заданную температуру, регулируя интенсивность горения. Хотя степень автоматизации и не столь высокая, как у газовых или электрических котлов, но она есть.

Пример закрытой системы отопления с индукционным котлом

Не очень распространены в нашей стане котлы на пеллетах. Фактически это тоже твердое топливо, но котлы этого типа работают в непрерывном режиме. В топку автоматически подаются пеллеты (пока не закончен запас в буркере). При хорошем качестве топлива, чистка золы требуется один раз в несколько недель, а все параметры работы контролирует автоматика. Сдерживает распространение этого оборудования только его высокая цена: производители в основном европейские, и цены у них соответственные.

Немного о расчете мощности котла для систем отопления закрытого типа. Она определяется по общему принципу: на 10 кв. метров площади с нормальным утеплением берут 1 кВт мощности котла. Только брать «впритык» не советуют. Во-первых, бывают аномально холодные периоды, в которые вам может не хватить расчетной мощности. Во-вторых, работа на пределе мощности ведет к быстрому износу оборудования. Потому желательно мощность котла для системы брать с запасом 30-50%.

Группа безопасности в системе отопления

Одним из ключевых звеньев водяной системы отопления является группа безопасности или, как ее еще называют, блок безопасности. Это механизм, представляющий собой  набор приборов, которые обеспечивают безаварийную работу системы и контролируют давление теплоносителя. В случае возникновения аварийной ситуации (к примеру выход из строя расширительного бака), в системе отопления резко увеличится давление, из-за чего может разорваться труба или выйти из строя теплообменник отопительного котла. Для компенсации избыточного давления и предотвращения “завоздушивания” системы, подключается в работу группа безопасности. Она в автоматическом режиме сбрасывает лишнее давление, и тем самым не дает ему превышать заданную норму, сохраняя работоспособность системы отопления.

Группа безопасности состоит из металлического корпуса с резьбовыми соединениями, на котором установлены манометр, воздухоотводчик и предохранительный клапан.
  • Манометр. Измерительный прибор, обеспечивающий визуальный контроль над давлением и температурой в системе отопления. Необходимо помнить, что оптимальным. Для большинства отопительных приборов считается значение, составляющее 1,5 – 2 атмосферы.
  • Воздухоотводчик. Автоматически сбрасывает лишний воздух из системы. При повышении в системе отопления давления ( к примеру при закипании теплоносителя, сопровождающиеся выделением горячего воздуха, способного разрушить систему), он автоматически отводит из нее лишний воздух.
  • Предохранительный клапан. Предназначен для сброса излишков жидкости из закрытой системы, если при нагревании теплоноситель расширяется и создает избыточное давление. Самым чувствительным местом системы отопления является теплообменник котла, поэтому предохранительный клапан необходимо подбирать с таким же порогом срабатывания, который максимально допустим при эксплуатации отопительного оборудования (данный параметр указан в паспорте котла).

Как работает группа безопасности в системе отопления

Если по каким-то причинам расширительный бак не компенсировал расширения теплоносителя, то давление внутри системы будет нарастать, в какой-то момент срабатывает механизм предохранительного клапана и открывается путь для выхода лишнего теплоносителя, а через воздухоотводчик выходит лишний воздух. Чтобы избежать ожогов при внезапном открытии обратного клапана и выбросе лишнего теплоносителя, к его отводу присоединяют отводную трубу, которую направляют в систему канализации. Не следует думать, что при срабатывании предохранительного клапана система теряет много жидкости. Как правило для нормализации давления требуется сбросить не более 100 граммов теплоносителя.

Установка группы безопасности на отопление

Настенные котлы отопления, как правило выпускаются уже с блоком безопасности, и поэтому дополнительно устанавливать его не нужно. В напольных котлах, особенно отечественных производителей, таких приборов нет, поэтому их придётся дополнительно устанавливать в систему отопления. Для того, чтобы группа безопасности исправно функционировала и смогла адекватно отреагировать на критические параметры системы отопления установку необходимо доверить специалисту. Любые оплошности и недоделки во время установки недопустимы и делают бессмысленным само наличие данной системы защиты.

Обычно установка группы безопасности выполняется сразу после котла на подающей магистрали на расстоянии, 1-1,5 метра от него. При таком расположении по манометру удобно контролировать давление в системе отопления.

На участке трубопровода от отопительного котла до блока безопасности не допускается устанавливать запорную арматуру, фильтры и другие элементы, которые могут уменьшить его проходное сечение.

Обычно на манометре указывается максимальное давление (3 атм.). Красную стрелку необходимо установить на отметку, которая соответствует, максимально рекомендуемому давлению в 2 атмосферы Свыше 2 атмосфер большинство отопительных котлов эксплуатировать не рекомендуется. Данный параметр указывается и в паспорте отопительного котла.

  • Радиаторы отопления
  • Циркуляционный насос

ВЫВОД Группа безопасности в системе отопления, является сравнительно недорогим механизмом, который предотвратит выход из строя элементов системы отопления, поэтому ее установка крайне желательна, особенно в системах закрытого типа.

Популярные производители и цены

Группы безопасности систем отопления выпускают разные производители. Наибольшую популярность получили несколько фирм, их бренд узнаваем. Их часто рекомендуют монтажники для установки для отопления частных домов.

ПроизводительСреднерыночная цена, руб.
АРСот 1308 до 1422
Fado2330
Buderusот 2965 до 3320 (в зависимости от модификации)
Wattsот 2625 до 5650

Разброс цен небольшой. Если оценивать стоимость элементов, входящих в состав системы отопления дома, то можно заметить, что цена группы безопасности составит менее 1 %. С учетом монтажа всех указанных устройств цена будет еще ниже.

Видео по теме:

Лофт

В этом году стиль остается востребованным. Его часто используют для того, чтобы обустроить кухни, совмещенные с гостиной. Такое объединение дает больше свободного места, что только подчеркнет все детали лофта.

Например, стилисты обыгрывают кладку из кирпичей, провода или бетонные стены. На фотографиях хорошо показано, как удачно это может выглядеть гостиной, которая объединена с кухней.
Для лофта подбирают шероховатые и неоднородные поверхности, грубые материалы. В квартирах, оформленных в таком стиле, устанавливают настенные светильники. При этом свет направляют вдоль стенок.
За счет этого тени падают так, что неравномерные поверхности выглядят объемными. Первое время к лофт относились с опаской, но он быстро стал популярным. Дизайнеры не скрывают материалы для отделки и даже их подделывают. Чтобы имитировать бетонную поверхность и подтеки, используют декоративную штукатурку.

Группа безопасности на отопление для частного дома. Состав и принцип работы

Группа безопасности на отопление представляет собой механизм, который состоит из целого набора приборов. Благодаря их слаженной работе обеспечивается безаварийная работа системы, а также полный контроль давления в теплоносителе.

Из каких частей состоит система отопления

Когда в частном доме возникает аварийная ситуация или выходит из строя расширительный бак, то в отопительной системе резко увеличиваются показатели давления. Это может привести к взрыву в трубе, а также поломке теплообменника отопительного бака. Конечно, каждого человека заботит отопление частного дома. Группа безопасности, в случае поломки, будет компенсировать избыточное давление, а также предотвращать завоздушивание системы. Она работает в автоматическом режиме и старается быстро сбрасывать лишнее давление.

Группа безопасности включает в себя металлический корпус, который имеет резьбовое соединение. Тут установлен манометр, предохранительный клапан, а также воздухоотводчик.

  1. Манометр представляет собой измерительный прибор, который обеспечивает визуальный контроль над возникающим давлением, а также температурным режимом в системе отопления.
  2. Воздухоотводчик. Он работает в автоматическом режиме и сбрасывает лишний воздух в системе.
  3. Предохранительный клапан. Он предназначен для вывода лишней жидкости, которая находится в закрытой системе. Иногда при нагревании теплоносителя может расширяться и создаваться избыточное давление.

Принцип работы

Если возникли определенные ситуации, и расширительный бак не смог вовремя компенсировать расширение теплоносителя, то в таком случае сработает механизм предохранительного клапана. Группа безопасности на отопление откроет путь, чтобы выпустить лишний теплоноситель. Ненужный воздух сможет выйти через воздухоотводчик.

Чтобы человек не получил ожоги во время внезапного открытия обратного клапана и выброса лишнего теплоносителя необходимо присоединить отводную трубку. Она должна быть направлена в систему канализации. Многие люди считают, что при срабатывании предохранительного клапана в системе останется мало жидкости. Но это мнение ошибочное, потому что в большинстве случае для того, чтобы нормализовать давление, система сбрасывает не больше 120 граммов теплоносителя.

Как правильно установить группу безопасности

Сегодня большим спросом пользуются настенные котлы для отопления частного дома. В большинстве случаев в них уже присутствует группа безопасности для системы отопления. В напольном котле, особенно если он от отечественного производителя, нет такого уникального устройства. Именно поэтому покупателям придется подумать про дополнительную установку системы для котла. Чтобы она правильно и исправно работала, процесс установки необходимо доверять только квалифицированным специалистам. Только они смогут выставить все параметры и настройки. Если во время монтажа и подключения допустить ошибки или оплошность, то группа безопасности на отопление не будет правильно работать.

В большинстве случаев установка выполняется к котлу на подающую магистраль. Наиболее оптимальное расстояние составляет около 1,5 метра, потому что именно в таком положении манометр сможет выполнить контроль давления в системе.

Общепринятая инструкция к установке группы безопасности

Каждый производитель, который производит такое оборудование, прописывает все правила установки в инструкции. Но есть общепринятые нормативные документы, где четко расписаны все правила монтажа.

Предохранительные клапаны, которые расположены в системе отопления, необходимо устанавливать на подающий трубопровод. Они монтируются сразу возле котла

Во внимание берется определенный уровень мощности, чтобы вырезать и дублировать эти устройства. В системе, где есть горячая вода, клапаны должны устанавливаться на выходе

В большинстве случаев это верхняя точка на котле. Между клапанами и магистральными трубками не должны находиться никакие устройства.. Группа безопасности на отопление в системе выполняет важную роль во время работы котла

Чтобы обеспечить полную безопасность, необходимо позаботиться о правильном монтаже этой системы

Группа безопасности на отопление в системе выполняет важную роль во время работы котла. Чтобы обеспечить полную безопасность, необходимо позаботиться о правильном монтаже этой системы.

Схема конструкции с расширительным баком, принцип работы

Группа безопасности для отопления состоит из:

  • предохранительного (аварийного) сбросного клапана;
  • воздухоотводчика автоматического типа;
  • манометра.

В качестве одного из основных элементов отопительной системы используется расширительный бак. Он выполняет функцию стабилизатора уровня давления во всех контурах системы, чтобы исключить её разбалансировку. Расширительный бак компенсирует объём теплоносителя, тем самым освобождая от нагрузок трубы и другие элементы, участвующие в его (теплоносителя) циркуляции.

Аварийный клапан, воздухоотводчик и манометр фиксируются к консоли. Первые два элемента крепятся к основанию путём горячей ковки. Каждая составляющая защитного блока для отопления выполняет свою функцию.

Фото 1. Схема отопительной системы с использованием котла, расширительного бака и группы безопасности.

Манометр

Он предназначен для визуального отображения уровня давления в сети. Устройство представляет собой шкалу с двумя стрелками, где чёрная — рабочая, а красная — контрольная. Последняя из указанных выставляется в соответствии с паспортом котла. Если чёрная стрелка выйдет за пределы красной, то это говорит о сбое в системе.

Особенности установки предохранительного клапана

Он осуществляет сброс теплоносителя с целью понижения давления в системе. Направление выброса обозначено стрелкой на самом устройстве. Сделано это для того, чтобы сбрасываемый теплоноситель не попал на людей.

Зачастую ГБ располагают над котлом. Тогда жидкость из предохранительного клапана при сбрасывании будет попадать на него. Это неприемлемо, особенно если он электрический. Чтобы исключить такую ситуацию, обязательно присоединение к сбросному клапану трубки, под которую ставится ёмкость для жидкости.

Как работает воздухоотводчик

Этот элемент группы безопасности для отопления удаляет выделяемый из теплоносителя, доведённого до высокой температуры, воздух.

Воздухоотводчик должен находиться в самой верхней точке, над котлом, куда и будут направляться пузырьки воздуха.

Фото 2. Группа безопасности для котла отопления. Включает манометр, воздухоотводчик и предохранительный (обратный) клапан.

Перед началом работы воздухоотводчика требуется повернуть запирающий колпачок на несколько оборотов. Этот элемент очень чувствителен к загрязнениям.

Важно! Устанавливая воздухоотводчик, обязательно нужно обеспечить систему отопления устройствами очистки теплоносителя

Этапы самостоятельного монтажа

Группу безопасности для отопительной системы можно собрать самостоятельно. Для этого понадобятся большие затраты времени и денежных средств. Если всё выполнить правильно, то блок будет работать идеально и оберегать оборудование от поломок, а также возникновения аварийных ситуаций.

Правила подключения

Перед тем как приступить к самостоятельному монтажу блока безопасности, нужно подробно изучить советы профессионалов. Они помогут новичкам избежать большого количества ошибок и смастерить по-настоящему надёжную конструкцию.

Не забываем следовать строго инструкции при подключении группы безопасности

Общие советы по подключению:

  1. Устанавливать защитный блок лучше всего на подающем трубопроводе, расположенном на выходе из устройства.
  2. Размещать блок можно на расстоянии не менее 50 сантиметров от источника тепла.
  3. На отрезке трубопровода, где монтируется защитное устройство, не должно быть никаких посторонних деталей (тройники с ответвлением, краны).
  4. Профессионалы не рекомендуют устанавливать группу безопасности на металлопластиковые или полипропиленовые трубы, так как они могут деформироваться под воздействием разогретого воздуха. Оптимальным вариантом будет использование металлического отрезка.
  5. Автоматический воздухоотводчик фиксируется только в вертикальном положении.
  6. К предохранительному клапану можно подсоединить гибкий шланг, через который лишняя жидкость может вытекать в бутылку или на пол.

Выбор и покупка комплектующих

Готовые блоки безопасности стоят довольно дорого, поэтому лучше всего приобретать отдельные его комплектующие. Такая небольшая хитрость поможет вдвое снизить расходы.

При выборе деталей следует придерживаться следующих советов:

  1. Не стоит покупать самые дешёвые предохранительные клапаны, которые были произведены в Китае. Такие изделия быстро выйдут из строя и не будут сбрасывать давление.
  2. Все манометры азиатского происхождения выдают неправильные показатели. Это обусловлено низким качеством материалов и неправильной градуировкой.
  3. Лучше не использовать воздухоотводчик углового типа, так как он создаёт дополнительное сопротивление выходящему пару.
  4. Выбирать предохранительный клапан следует исходя из рабочего давления установленного котла. Такую информацию можно найти в техническом паспорте, который прилагается к прибору.
  5. Крестовину лучше выбирать из качественной латуни.

Среди предметов обязательно должны быть:

  • разводной гаечный ключ;
  • газовые ключи;
  • штуцер;
  • крестовина;
  • переходники;
  • угольники с наружной и внутренней резьбой;
  • любой материал для герметизации соединений (сантехнический лён, специальные ленты и другие);
  • герметик.

Порядок работы

Как только все подготовительные этапы были завершены, можно приступать к сборке блока безопасности. Эта работы выполняется в несколько простых действий:

Сантехнический лён аккуратно наматывается на резьбу угольников

При этом важно укладывать материал равномерно, без пропусков.
Для более качественной фиксации соединения наносится тонкий слой герметика.
Угольники прикрепляются к крестовине при помощи гаечного ключа.
Затем монтируется манометр, кран Маевского и предохранительный клапан. Если они имеют разный диаметр, то используют подходящие переходники.
Все места соединений тщательно обрабатываются герметиком.
Защитный блок тестируется на работоспособность

Во время проверки устраняются обнаруженные подтекания и прочие дефекты.

Принцип работы клапана

В случае перегрева системы отопления в трубопроводах расширяется теплоноситель. В открытых системах лишняя жидкость сможет поступить в расширительный бак, а вот в закрытых схемах ей деваться некуда. Давление постепенно нагнетается и через определенное время может достичь критического значения. Если его не понизить до приемлемого уровня, то вероятен выход из строя котла или нарушение герметичности одного из соединений.

Механизм предохранительного клапана устроен таким образом, что открывает путь для выхода лишней жидкости. Не стоит думать, что при его срабатывании система теряет много воды. Отопление среднего объема (приблизительно 150 литров) потеряет 2 бара давления, если количество жидкости уменьшится на 200 граммов (при условии температуры теплоносителя около 100 градусов Цельсия). В большинстве случаев для нормализации ситуации требуется сбросить не больше 100 граммов воды.

Таким образом, сравнительно недорогой прибор предотвратит выход из строя котельного оборудования и других элементов отопительной системы. К тому же он избавит от необходимости капительного ремонта, потребность в котором обязательно возникнет после прорыва тепловой магистрали. Поэтому для закрытых систем будет разумнее приобрести и установить группу безопасности для автономного отопления.

Назначение и принцип работы

Любая отопительная система находится под давлением. Существует безопасный диапазон значений, в котором должна находится каждая правильно настроенная и функционирующая система отопления, проходя циклы нагрева и охлаждения. Для малоэтажных загородных домов обычно это 1-2 бара. При более высоких значениях, отопители, например такие как универсальный твердотопливный котел «Wirbel» EKO могут выйти из строя.

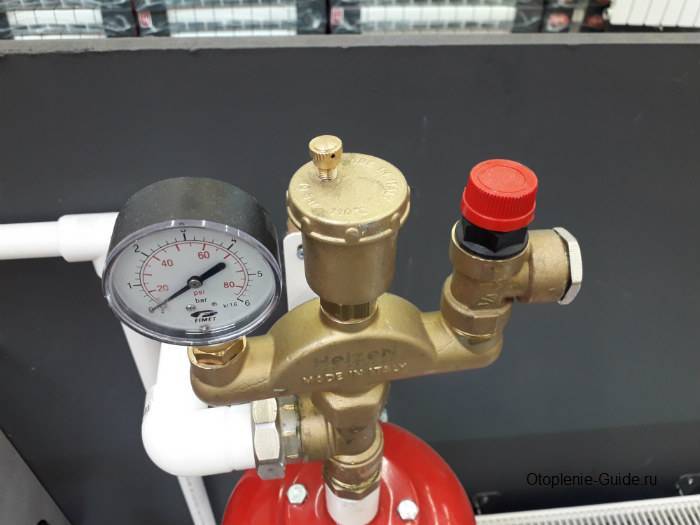

Фото 1: Внешний вид группы безопасности и назначение элементов

В случае возникновения аварийной ситуации, например такой как перегрев водогрейного котла – давление в системе начинает расти. Это происходит от того, что теплоноситель разогревается выше допустимой температуры. Как известно, жидкость при нагревании расширяется, а так как в закрытой системе отопления запаса для аварийного расширения нет — давление теплоносителя нарастает. В результате это может привести к разрыву труб, поломке котла или других элементов.

Для того чтобы контролировать давление и сбросить его в случае аварии до безопасных значений служит группа безопасности отопительного котла. Давайте рассмотрим как она устроена и из каких состоит блоков:

Автоматический воздухоотводчик

Воздух в системе отопления крайне нежелателен. Наличие его в теплоносителе приводит к появлению такого неприятного явления как кавитация. Оно способствует преждевременному выходу из строя различных элементов и шуму при работе. Однако, воздух неизбежно попадает внутрь на этапе заливки, смешиваясь с теплоносителем. Также при высоких температурах теплоносителя в нем естественным путем образуются пузырьки пара. Для того, чтобы снизить завоздушенность и нужен воздухоотводчик.

С помощью него владелец может осуществлять визуальный контроль за давлением в системе. Часто, для удобства контроля, на него наносят дополнительные шкалы, указывающие границы рабочего давления и его минимальные и максимальные значения.

Предохранительный клапан

Осуществляет сброс теплоносителя, тем самым снижая давление в системе. Обычно на группу безопасности устанавливаются клапаны с пороговым значением 3 бар, что соответствует максимально допустимому рабочему давлению современных приборов отопления, например такого как автоматический котел «Старт» на топливных гранулах. Направление выброса теплоносителя обычно указывается на корпусе стрелочкой. Следует периодически проверять работоспособность клапана, принудительно открывая его с помощью специальной ручки. Если долгое время он будет без работы, различные отложения могут засорить его механизмы и в нужный момент он не сработает.

Совет: Следует предусмотреть специальную насадку с трубкой на отверстие для сброса. Второй конец следует опустить в бутылку. Это позволит вам, по наличию жидкости в емкости понять, было ли срабатывание клапана в ваше отсутствие или нет.

Все три устройств монтируются обычно на общей стальной или литой консоли с общим присоединительным отверстием диаметром 1 дюйм. Для изолирования горячей поверхности многие производители закрывают металлические части защитным кожухом из полиуретана.

Обзор лучших моделей

Среди самых популярных производителей, которые занимаются изготовлением защитной арматуры, можно отметить такие компании, как Valtec и Watts.

Фирма Watts прославилась огромным ассортиментом разных устройств для системы отопления, среди них немаловажное место имеет и защитный блок. Модельный ряд KSG имеет разные приборы резьбового корпуса, которые отличаются размерами и материалом производства

Дополнительно определенные приборы продаются с теплоизоляционным кожухом. Для изделий модельного ряда KSG характерно оснащение устройств клапаном сброса, который рассчитан на максимальный показатель в 3 бара. Установка в магистраль отопления проводится с помощью специального разъема с резьбой внутри.

Фирма Valtec по качеству не уступает этому бренду. Компанией представлен модельный ряд устройств для котельного оборудования и расширительных баков — сериями VT495 и VT460. Изделия VT460 рассчитаны на работу с домашними котлами отопления мощностью не более 45 кВт и давлением не выше 3 бар.

Но стоимость фабричных устройств довольно высока, потому целесообразно изготовить этот блок своими руками.

Перед самостоятельной сборкой группы безопасности не забываем подготовить соответствующий инструмент
