Инструкции по изготовлению индукционного нагревателя для отопления дома и нагрева металла из сварочного инвертора

Схема и порядок сборки

Электрическая схема индукционного нагревателя воды. (Для увеличения нажмите)

Конструирование индукционного нагревателя своими руками должно происходить согласно следующим последовательным этапам:</p>

Нагревательный элемент. Один из торцов пластиковой трубы фиксируется металлической сеткой. Затем нержавеющая проволока нарезается кусачками на небольшие отрезки, которые плотно помещаются внутри трубы

При этом очень важно не допускать пустот. Второй торец трубы также фиксируется металлической сеткой.

Индуктор

Поверх пластиковой трубы наматывается медная проволока, которая будет создавать вихревые потоки. При этом очень важно знать, что количество витков должно быть не менее 90.

Инвертор. Этот прибор конструируется на тиристорах, которые позволяют эффективно преобразовывать обычную электроэнергию в высокочастотный ток. Тиристорный инвертор является самым важным компонентом индукционного нагревателя. Стоит также отметить, что у тиристорного преобразователя электронное управление, которое позволяет плавно регулировать подачу тока, а также надежно защищает от аварийных ситуаций.

Подключение. Когда индукционный нагреватель воды полностью смонтирован, то с помощью шаровых кранов и переходников он непосредственно подключается к отопительной системе.

Возможно, Вас заинтересует статья о том, как сделать индукционный нагреватель из сварочного инвертора.

Статью о том, как сделать индукционный нагреватель своими руками, читайте здесь.

• https://oventilyacii.ru/otoplenie/induktsionnyj-vodonagrevatel.html
• https://otivent.com/indukcionnyj-nagrevatel-svoimi-rukami
• https://teplo.guru/elementy/ustroistva/indukcionnyj-nagrevatel-vody-svoimi-rukami.html

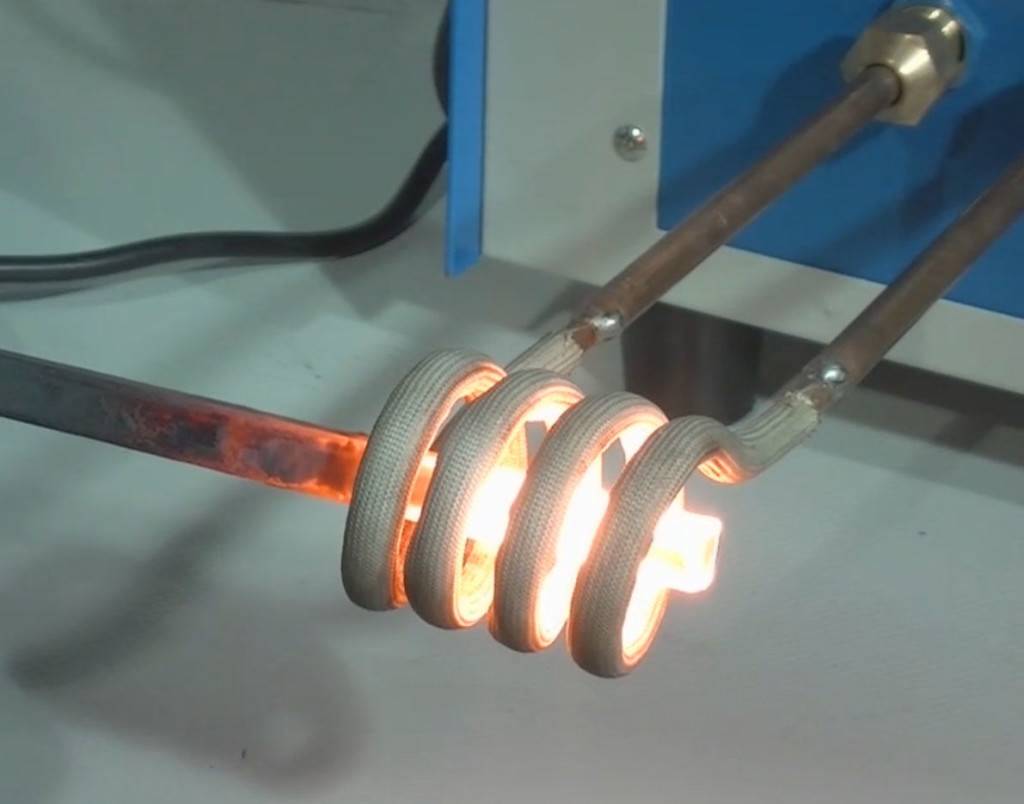

Индукционный нагрев: принцип действия

Индукционный нагреватель состоит из следующих компонентов:

Генератор переменного тока. Это специальный прибор, который преобразует 50 Гц бытовой сети в электрический ток с более высокой частотой.	Индуктор. Это цилиндрическая катушка, изготовленная из медной проволоки, именно она и генерирует электромагнитное поле.	Нагревательный элемент. Это металлическая труба или пруток, которые вводятся в электромагнитное поле.

Составляющие индукционной системы взаимодействуют между собой следующим образом:

1. Генератор преобразует частоту электрического тока и передает модифицированную энергию катушке.

2. Индуктор принимает ток высокой частоты и преобразует его в переменное электромагнитное поле, которое меняет вектор (направление потока электромагнитных волн) с высокой частотой.

3. Нагреватель вводится в катушку или приближается к ней, в результате чего нагревается вихревыми токами. Их появление провоцируется переменным вектором электромагнитного поля.

Принцип действия индукционного нагревателя

Передача энергии в этом случае происходит почти без потерь. Поэтому индукционные нагреватели имеют максимальный КПД, а энергии хватает не только для обогрева: электромагнитная индукция активно применяется в металлургии.

Последующее использование генерируемой энергии вполне привычно: она разогревает теплоноситель, который циркулирует внутри нагревателя, имеющего трубчатую структуру. При этом теплоноситель дополнительно играет и роль охладителя, обеспечивая долгий срок службы индукционного котла даже при очень активном его использовании.

Как нетрудно заметить, схема такого прибора довольно проста. Поэтому индукционный нагреватель вполне реально сделать своими руками. Но стоит ли шкурка выделки?

Вихревой индукционный нагреватель

Благодаря экономичной выгоде, сегодня, индукционный нагрев имеет повсеместное использование. Аппарат вихревого индукционного нагрева замечательно подойдет для помещений площадью до 60 кв. м, обогревать которые нужно электротоком. Так, ВИН можно применять для отопления приватных домов, производственных и помещений складского типа, АЗС, автосервиса и прочих отдельно стоящих объектов.

Очень распространенным считается вихревой индукционный нагреватель

К важным достоинствам применения ВИН в качестве “сердца” системы для отопления относят то, что:

• Нагрев происходит фактически очень быстро, ведь тепло появляется конкретно в детали;
• Со временем установка не прекращает работу с такой же мощностью, ее продуктивность не уменьшается;
• По сравнению с традиционными работающими от электричества ТЕНАМИ, индукционный вихревой аппарат экономит до 50% электрической энергии.

Собственно поэтому сегодня, все больше, компаний по изготовлению домашней техники и производственных машин применяют индукционный нагрев. Примером подобного применения, кроме котлов отопления, послужит индукционная печь работающая от электричества. В пищевой промышленности применяется ультразвуковой индукционный нагреватель. Для нагревания металлов в промышленности используют инверторный индукционный аппарат, для плавки цветных металлов – плавильно-восстановительный аппарат, ковки железа и изготовления заготовок – индукционный электрический горн.

Несколько слов о безопасности

Самодельные индукционные котлы обычно не снабжены системами контроля и защиты, что делает их небезопасными. Поэтому перед включением агрегата необходимо убедиться, что полость корпуса заполнена жидким теплоносителем.

Если полимерный корпус нагревателя будет подвергаться постоянному нагреву без омывания теплоносителем, он просто расплавится, иногда это приводит не только к деформации нагревателя, но и к его полному повреждению.

Агрегаты этого типа часто используют для раскаливания и плавки металлов. Высокие температуры, получаемые от индукционного нагревателя, требуют внимательного отношения к вопросам безопасности

Опасным может быть и выпадение раскаленного металлического наполнителя из расплавившегося корпуса. В этом случае придется почти полностью демонтировать устройство и сделать для него новый нагревательный элемент.

Подключение к электропитанию следует выполнять по отдельному кабелю, проведенному от щитка. Разумеется, необходимо тщательно закрыть изоляцией все контакты. Инвертор сварочного аппарата также необходимо заземлить, это важный момент для обеспечения безопасности.

При этом понадобится кабель сечением не менее четырех миллиметров. Некоторые специалисты рекомендуют отдать предпочтение шестимиллиметровому кабелю. Чтобы предотвратить перегрев самодельного индукционного нагревателя из-за отсутствия в системе воды, рекомендуется установить на входе в нагреватель клапан избыточного давления.

Индукционный нагревательный прибор занимает относительно немного места, но его нужно разместить на определенном расстоянии от потолка, стен, мебели и т.п.

Самодельное устройство этого типа, не снабженное специальными средствами защиты, это потенциально опасный объект, который требует постоянного контроля. Поэтому стоит потратить немного больше денег, но приобрести необходимые устройства.

При этом не помешает оценить затраты, возможно, покупка готового индукционного котла обойдется не намного дороже. Промышленные устройства обычно снабжены всей необходимой защитой.

Особенности и пошаговая технология изготовления еще одного варианта самодельного индукционного котла для системы отопления приведены здесь.

Более сложная конструкция

Для того чтобы собрать данный агрегат, нужно уметь работать со сваркой, а также пригодится трехфазный трансформатор. Конструкция представлена в виде двух труб, которые необходимо вварить друг в друга. Одновременно они будут исполнять роль сердечника и нагревателя. Обмотка наматывается на корпус. Так можно значительно повысить производительность и при этом добиться небольших габаритных размеров и малого веса.

Чтобы выполнить подвод и отвод теплоносителя, необходимо в корпус устройства вварить два патрубка.

Рекомендуется, чтобы максимально исключить возможные потери тепла, а также обезопасить себя от вероятных утечек тока, сделать для котла изоляцию. Она позволит исключить возникновение излишних шумов, особенно во время интенсивной работы.

Подобными системами желательно пользоваться в закрытых отопительных контурах, в которых есть принудительная циркуляция теплоносителя. Разрешается применять такие агрегаты для пластиковых трубопроводов. Котел нужно устанавливать таким образом, чтобы расстояние между ним и стенами, другими электрическими приборами было не меньше 30 см. От пола и потолка желательно тоже соблюдать дистанцию в 80 см. Также рекомендуют смонтировать за выходным патрубком систему безопасности. Для этого подойдет манометр, устройство сброса воздуха, а также подрывной клапан.

Вот так легко и без больших затрат можно собирать индукционные нагреватели своими руками. Это оборудование вполне может служить вам долгие годы и греть ваш дом.

Итак, мы выяснили, как делается своими руками индукционный нагреватель. Схема сборки не очень сложная, так что справиться можно за считаные часы.

Индукционные нагреватели работают по принципу “получение тока из магнетизма”. В специальной катушке генерируется переменное магнитное поле высокой мощности, которое порождает вихревые электрические токи в замкнутом проводнике.

Замкнутым проводником в индукционных плитах является металлическая посуда, которая разогревается вихревыми электрическими токами. В общем, принцип работы таких приборов не сложен, и при наличии небольших познаний в физике и электрике, собрать индукционный нагреватель своими руками не составит большого труда.

Самостоятельно могут быть изготовлены следующие приборы:

1. Приборы для нагрева в котле отопления.
2. Мини-печи для плавки металлов.
3. Плиты для приготовления пищи.

Индукционная плита своими руками, должна быть изготовлена с соблюдением всех норм и правил для эксплуатации данных приборов. Если за пределы корпуса в боковых направлениях будет выделяться опасное для человека электромагнитное излучение, то использовать такой прибор категорически запрещается.

Кроме этого большая сложность при конструировании плиты заключается в подборе материала для основания варочной поверхности, которое должно удовлетворять следующим требованиям:

1. Идеально проводить электромагнитное излучение.
2. Не являться токопроводящим материалом.
3. Выдерживать высокую температурную нагрузку.

В бытовых варочных индукционных поверхностях используется дорогая керамика, при изготовлении в домашних условиях индукционной плиты, найти достойную альтернативу такому материалу – довольно сложно. Поэтому, для начала следует сконструировать что-нибудь попроще, например, индукционную печь для закалки металлов.

Этапы сборки нагревателя

Изготовить простейший индукционный нагреватель металла своими руками не составит особого труда. Для такой работы потребуются следующие инструменты:

1. Радиоэлементы.
2. Мини-дрель.
3. Текстолитовые платы.
4. Паяльник и припой.
5. Химические реагенты для пайки.
6. Термопаста.

Из используемых компонентов самыми дорогими являются мощные силовые транзисторы, которых необходимо установить по меньшей мере два. Для такой работы подойдут IRFP 150, IRFP260 или IRFP460.

Изготовить колебательный контур водонагревателя можно при помощи керамических конденсаторов напряжением в 1600 Вольт и ёмкостью 0,1 mF. Для образования в катушке переменного тока с высокой мощностью потребуется использовать не менее 7 таких конденсаторов на 12 В.

В процессе работы полевые транзисторы могут сильно нагреваться. Без использования качественных алюминиевых радиаторов они расплавятся буквально через несколько секунд после подачи напряжения на трансформатор. Теплоотводы и радиаторы ставят на транзисторы через термопасту, в противном случае эффективность охлаждения будет не слишком высока.

Также потребуется приобрести два резистора емкостью 10 кОм и мощностью приблизительно 0,25 Вт, один резистор мощностью 2 Ватт ёмкостью 440 Ом. Понадобится использовать два стабилитрона с напряжением в 15 Вольт. Оптимальная их мощность — не меньше 2 Ватт. К силовым проводам, которые подводят напряжение к катушке, устанавливают стандартный дроссель.

https://youtube.com/watch?v=jKv1uLAqJKU

Электроснабжение нагревателя выполняется за счет блока питания с напряжением 12-40 Вольт и мощностью не более 500 Вт. Можно использовать автомобильные аккумуляторы или блок питания от старого компьютера.

Печатную плату изготавливают по схеме, которая позволяет реализовать преобразование стандартного тока в мощный и высокочастотный. При больших амплитудах напряжения изготовленный самостоятельно нагреватель будет стабильно работать, потребляя минимум электроэнергии и обеспечивая качественный нагрев. Конденсаторы устанавливаются на печатной плате параллельно, образуя с катушкой колебательный контур.

Выполняется пробный запуск, во время которого следят за отсутствием коротких замыканий у обмоток пружины. При наличии замыканий и соприкосновения витков катушки друг с другом транзисторы моментально выйдут из строя, а изготовленный своими руками индукторный нагреватель потребует дорогостоящего ремонта.

Внутри индукционной катушки можно установить через изоляцию корпус теплообменника, внутри которого будет циркулировать нагреваемая жидкость. Благодаря высокой эффективности технология индукционного нагрева даже при минимальном расходе электричества обеспечивает выделение большого количества тепловой энергии, что позволяет качественно обогревать помещение.

Теплообменник изготавливают из трубы с диаметром в 20 миллиметров, которая сделана из нержавеющей стали. На такую трубу нанизывают одну или несколько индукционных спиралей, при этом металлические элементы не должны соприкасаться с витками улитки, которая находится под напряжением. При показателях мощности в 2 кВт эффективности такого прибора будет достаточно для обеспечения проточного нагрева жидкости с ее последующим использованием в технических целях или для обогрева помещения.

Индукционные нагреватели — это перспективная технология, которая сегодня активно используется при изготовлении котлов автономного обогрева. Простота схемы реализации таких электроприборов позволяет выполнять их самостоятельно. Сделав такой индуктивный нагреватель своими руками, можно сэкономить на покупке дорогостоящей техники, при этом по своему функционалу самодельные приборы не будут уступать дорогостоящим заводским моделям отопителей.

Как сделать индукционный нагреватель самому?

Простейший индукционный нагреватель своими руками делается так:

1. На один конец отрезка толстостенной полипропиленовой трубы необходимо наварить муфту, предварительно закрепив на торце трубы капроновую мелкоячеистую сетку.
2. Перевернув трубу сеткой вниз, необходимо заполнить ее рубленой нержавеющей проволокой диаметром 5 – 7 мм (длина обрезков – около 5 см).
3. Свободный конец трубы также нужно закрыть с помощью муфты и сетки. Благодаря этому стальная засыпка, играющая роль сердечника, будет удерживаться внутри.
4. С наружной стороны в каждую муфту вваривается переходник на нужный диаметр (соответствует диаметру отопительного контура.).
5. На трубу следует намотать 90 витков медного провода.
6. Получившуюся катушку нужно подключить к инвертору от самого дешевого сварочного аппарата, рассчитанный на ток сварки до 20А и оснащенный функцией его плавной настройки.
7. Остается подсоединить нагреватель к системе отопления, заполнить ее теплоносителем и подать ток на катушку.

Для удобства обслуживания на входе и выходе из нагревателя можно установить шаровые краны – это даст возможность демонтировать устройство без дренирования отопительного контура.

Чтобы избежать разрыва системы из-за перегрева теплоносителя, с одной стороны к нагревателю через тройник следует подсоединить предохранительный клапан.

При наличии 3-фазной сети нагреватель можно усовершенствовать, установив вместо одной катушки три.

1. Индукционные нагреватели допускается применять только в системах с принудительной циркуляцией. Тепло вырабатывается довольно интенсивно, поэтому при естественной циркуляции, тем более с учетом значительного гидравлического сопротивления сердечника из рубленой проволоки, возможен перегрев теплоносителя.
2. Не следует пренебрегать предохранительным клапаном. Он должен быть смонтирован либо на нагревателе, как было рассказано выше, либо в другом месте системы. Очевидно, что при выходе циркуляционного насоса из строя перегрева теплоносителя избежать не удастся, а при отсутствии предохранительного клапана такое явление приведет к разрыву системы.
3. Подключать нагреватель следует через УЗО. Желательно, также, дооборудовать систему отопления термостатом.

Часто умельцы помещают самодельный индукционный нагреватель в утепленный металлический корпус. В таком случае он должен быть заземлен.

Из-за отсутствия у самодельного «индукционника» полноценного экранирования его следует размещать не ближе 80-ти см от потолка или пола. Расстояние между прибором и стеной должно составлять не менее 30 см.

Помните, что переменное электромагнитное поле существует не только внутри катушки, но и снаружи, поэтому оно может нагревать любые находящиеся рядом металлические предметы. Например, застежки или пуговицы на одежде пользователя.

Технология индукционного нагрева нашла широкое применение в промышленности и стала проникать в бытовую сферу. привлекают своей экономичностью и простотой конструкции. Читайте об устройстве прибора и смотрите примеры самодельных конструкций.

О видах чугунных отопительных печей и вариантах их установки вы узнаете в материале.

Устройство самодельного нагревателя

Классическое индукционное устройство рекомендуется рассматривать на примере конструкции водонагревателя отопительной системы. Подобные схемы чаще всего используются на дачах и в загородных домах. Изготовление прибора начинается с индуктора. Для этого медную проволоку нужно намотать в один ряд, придав ей изначально цилиндрическую форму. Каждый виток изолируется от соседнего, исключая контакты между ними.

Количество витков, обеспечивающее нормальную работоспособность, составляет в среднем 80-100. Медные проводники могут иметь разное сечение – от 2,5 до 4 мм2. Сердечником служит сама отопительная труба, но на практике данный вариант не дает нужного эффекта.

Поэтому, чтобы сделать нагрев теплоносителя более интенсивным, рекомендуется воспользоваться пластиковой трубой определенной длины. Ее внутреннее пространство заполняется стальной проволокой Д 5-6 мм, разрезанной на короткие части. В этом случае, за счет индукции начинает нагреваться проволока, обтекаемая водой. Площадь теплообмена существенно увеличивается, и теплоноситель нагревается намного быстрее. Для того чтобы обрезки проволоки не смыло водным потоком, концы участка трубы ограничиваются защитой из стальных сеток.

Соединение индуктора и инвертора может быть выполнена разными способами. Некоторые специалисты изготавливают дополнительный промежуточный трансформатор. Затем к его вторичной обмотке подключается индуктор вместе с конденсатором. В другом варианте на тороидальный трансформатор высокой частоты, имеющийся в инверторе, наматывается медный провод в количестве одного витка. Далее, к нему напрямую подключается индуктор.

Во всех случаях нельзя пользоваться плюсовой и минусовой клеммами инвертора, предназначенными для сварки. На выходе у них выпрямленное напряжение, которое сопровождают пульсации высокой частоты. Под его воздействием рабочее магнитное поле не появится, а индуктор перегреется и сгорит. Инвертор придется переделывать, что само по себе достаточно сложно, поскольку будут нужны знания и навыки работы с радиоэлектронными схемами.

Проточный индукционный водонагреватель своими руками

Прежде чем приступать к монтажу, вам необходимо запастись необходимыми деталями. Так, лучшим вариантом будет сварочный высокочастотный инвертор, плавно изменяющийся диапазон силы тока. Такое устройство обойдется дешевле всего. Более дорогим вариантом станет трехфазный трансформатор, являющийся источником питания переменного тока для индуктора водонагревателя. В таком случае стоит использовать катушку на 50-90 витков, а в качестве материала взять медную проволоку с диаметром 3 или более миллиметров.

В качестве сердечника можно использовать как металлическую, так и полимерную трубу вместе с проволокой (используется как нагревательный элемент). В последнем случае толщина стен не должна быть менее 3 мм, чтобы спокойно выдерживать высокие температуры.

Для сборки водонагревателя вам понадобятся: кусачки, отвертки, паяльник и сварочный аппарат, если используется металлическая труба.

Монтаж индукционного нагревателя воды

Обмотайте трубу медной проволокой, сделав около 90 витков.

Вариантов сборки устройства существует множество. Предлагаем попробовать собрать прибор по следующей схеме:

1. Подготовьте рабочее место, материалы и инструменты.
2. Зафиксируйте небольшой отрезок полимерной трубы (не забывайте, что минимальная толщина стенки должна составлять 3 мм).
3. Обрежьте торцы сердечника, чтобы осталось 10 см в запасе провода для отводов.
4. На нижнем отводе смонтируйте уголок. В дальнейшем сюда следует подключить обратку от отопления (если нагреватель используется в качестве котла).
5. Плотно уложите рубленый провод вокруг трубы. Необходимо сделать не менее 90 витков.
6. Установите на верхнем патрубке тройник, через который будет выходить горячая вода.
7. Смонтируйте защитный контур устройства. Его можно изготовить как из полимера, так и из металла.
8. Подключите к клеммам водонагревателя медную проволоку, затем заполните сердечник водой.
9. Проверьте работоспособность индуктора.

Рекомендации. На всех выводах лучше устанавливать шаровые краны для удобства и простоты демонтажа водонагревателя в случае поломки. А вот заполнять металлическими кусочками трубу необязательно, так как должного эффекта это не дает. Не забудьте оставить окошко в корпусе для доступа к панели управления сварочного аппарата.

Как сделать своими руками?

Электрическая схема индукционного нагревателя

Допустим, вы решили сделать лично индукционный нагреватель, для этого подготавливаем трубу, в неё насыпаем небольшие куски стальной проволоки (9 см в длину).

Труба может быть пластиковой или металлической, главное, с толстенными стенками. Затем, она закрывается специальными переходниками со всех сторон.

Далее, на неё накручиваем медную проволоку до 100 витков и располагаем по центральной части трубки. В результате получится индуктор. К этой обмотке подсоединяем выходную часть инвертора. В качестве помощника прибегаем к терморегулятору.

В качестве нагревателя выступает труба.

Подготавливаем генератор и всю конструкцию собираем.

Необходимые материалы и инструменты:

• проволока из нержавеющей стали или катанка (диаметр 7 мм);
• вода;
• сварочный инвертор;
• провод из эмалированной меди;
• сетка из металла, имеющая маленькие отверстия;
• переходники;
• толстостенная труба из пластика;

Пошаговое руководство:

1. Режим проволоку на кусочки, длиною 50 мм.
2. Подготавливаем оболочку для нагревателя. Используем толстостенную трубу (диаметр 50 мм).
3. Дно и верх корпуса закрываем сеткой.
4. Готовим индукционную катушку. Медным проводом делаем намотку на корпус 90 витков и располагаем их в центре оболочки.
5. Из трубопровода вырезаем часть трубы и устанавливаем индукционный котёл.
6. Катушку соединяем с инвертором и заполняем котёл водой.
7. Заземляем полученную конструкцию.
8. Проверяем систему в работе. Без воды использовать нельзя, так как может расплавиться пластиковая труба.

Из сварочного инвертора

Самым простым бюджетным вариантом является изготовление индукционного нагревателя, используя сварочный инвертор:

1. Для этого берём полимерную трубу, стенки её должны быть толстыми. С торцов монтируем 2 вентиля и подсоединяем разводку.
2. Засыпаем в трубу кусочки (диаметр 5 мм) металлической проволоки и монтируем верхний вентиль.
3. Далее, делаем 90 витков вокруг трубы медной проволокой, получаем индуктор. Нагревательным элементом является труба, генератором используем сварочный аппарат.
4. Прибор должен стоять в режиме переменного тока с высокой частотой.
5. Подсоединяем медную проволоку к полюсам сварочного аппарата и проверяем работу.

1. Открытые участки конструкции, в целях безопасности, следует изолировать.
2. Применение индукционного нагревателя рекомендовано только в закрытых системах отопления, где обустроен насос для циркуляции теплоносителя.
3. Конструкцию с индукционным нагревателем размещают на 800 мм от потолка, 300 – от мебели и стен.
4. Установка манометра обезопасит вашу конструкцию.
5. Нагревательное устройство желательно оснастить автоматической системой управления.
6. Нагревательный прибор к электросети следует подсоединять специальными переходниками.

Схема индукционного нагревателя на основе печатной платы

Сделать ВИН можно и своими руками. Для того, чтобы правильно собрать вихревой аппарат индукционного нагрева, необходимо найти схему устройства. Наиболее простой является схема печатной платы, которая представляет собой прерыватель, работающий на высокомощных транзисторах.

Характерными отличиями такой схемы являются:

• Нагревательный индуктор (катушка) в виде спирали с 6-8 витками;
• Наличие регулятора напряжения (можно взять со старого компьютерного блока);
• Наличие сопротивления, защищающего транзисторы от перегрева.

Транзисторы в нагревателе, собранном по такой схеме, рекомендуют устанавливать на специальные радиаторы: это позволит избежать перегрева устройства. По такой же схеме можно собрать индукторный водонагреватель.

Устройство вихревого индукционного нагревателя включает в себя:

• Катушку;
• Теплообменник;
• Клеммную коробку;
• Шкаф управления;
• Входной и выходной патрубки.

В основе такой схемы лежит резонансный принцип работы, происходящий в последовательном колебательном контуре. Магнитный поток между витками катушки замыкается по воздуху.

Чтобы собрать нагреватель для водяного отопления, проще всего будет использовать схему с трансформатором, состоящим из первичной и вторичной короткозамкнутых обмоток. Вода будет нагреваться, проходя по трубам внутри катушки и подаваться нагретой из выходного патрубка.

Если возможности установить проточный насос нет, то можно выбрать в качестве нагревательного элемента механический подогреватель для жидкого теплоносителя или прикрепить к стенке резервуара с теплоносителем обогреватель на постоянных магнитах.

Описание

Устройство нагревателя

В состав типового нагревательного элемента входят следующие узлы:

1. Нагревательный элемент в виде прутка или металлической трубки.
2. Индуктор – это медная проволока, обрамляющая витками катушку. В процессе работы он исполняет роль генератора.
3. Генератор переменного тока. Отдельная конструкция, где происходит преобразование стандартного тока в величину с высокой частотой.

На практике, индукционные установки используются недавно. Теоретические изучения намного опережают. Такое можно объяснить одной преградой – получение высокой частоты магнитных полей. Дело в том, что использовать установки с низкой частотой считается неэффективным. Как только появились генераторы токов с высокой частотой, проблема разрешилась.

Генераторы ТВЧ прошли свой эволюционный период; от ламповых, до современных моделей, выполняющихся на базе IGBT. Теперь они более эффективные, имеют малый вес и размеры. Частотное ограничение их 100 кГц за счёт динамических потерь транзисторов.

Ремонт индукционных нагревателей

Ремонт индукционных нагревателей производится из запасных частей с нашего склада. На данный момент можем отремонтировать все типы нагревателей. Индукционные нагреватели достаточно надежны, если строго следовать инструкциям по эксплуатации и не допускать запредельных режимов работы — в первую очередь следить за температурой и правильным водяным охлаждением.

Тонкости эксплуатации всех типов индукционных нагревателей зачастую не полностью публикуются в документации производителей, их ремонтом должны заниматься квалифицированные специалисты, хорошо знакомые с подробным принципом работы подобной аппаратуры.

Индукционный генератор тепла в системе отопления

У применяемых в отопительных контурах индукционных водонагревателей имеются как общие для всех электронагревателей достоинства, так и присущие только им. Начнем с первой группы:

1. По удобству использования электронагреватели опережают даже газовое оборудование, так как обходятся без розжига. К тому же они являются намного более безопасными: владельцу можно не опасаться утечки топлива или продуктов его сгорания.
2. Электрооборудованию не нужны дымоход и обслуживание в виде удаления нагара и копоти.
3. КПД электронагревателя не зависит от его мощности. Его можно установить на самый минимум, и при этом КПД агрегата останется на уровне 99%, в то время как КПД газового или твердотопливного котла в таких условиях окажется значительно ниже паспортного.
4. При наличии электрического теплогенератора система отопления может работать в самом низкотемпературном режиме, что весьма актуально в периоды межсезонья. В случае применения газового или твердотопливного котла падение температуры «обратки» ниже 50 градусов не допускается, так как при этом на теплообменнике образуется конденсат (при использовании твердого топлива он содержит кислоту).
5. Ну и последнее: при использовании электрообогрева можно обойтись без жидкостного теплоносителя, правда, к индукционным нагревателям это не относится.

Простой индукционный нагреватель

Перейдем к достоинствам непосредственно «индукционников»:

1. Площадь контакта теплоносителя с горячей поверхностью в индукционных нагревателях в тысячи раз больше, чем в приборах с трубчатыми электронагревателями. Поэтому среда прогревается гораздо быстрее.
2. Все элементы «индукционника» монтируются только снаружи, без каких-либо врезок. Соответственно, и протечки полностью исключаются.
3. Поскольку нагрев осуществляется бесконтактным способом, нагреватель индукционного типа может работать с абсолютно любым теплоносителем, включая все виды антифризов (для ТЭНового электрокотла понадобился бы специальный). При этом вода может содержать сравнительно большое количество солей жесткости – переменное магнитное поле препятствует образованию накипи на стенках теплообменника.

На всякую бочку меда, как известно, найдется своя ложка дегтя. Здесь без этого тоже не обошлось: мало того, что сама по себе электроэнергия стоит достаточно дорого, так еще и индукционные нагреватели относятся к наиболее дорогому типу электроотопительного оборудования.

Инструкция по изготовлению индукционного нагревателя

Чтобы осуществить переделку сварочного оборудования в индукционную печь, необходимо подготовить расходные детали и инструменты

Также важно подготовить чертежи и придерживаться инструкции по сборке

Простое изделие на основе сварочного инвертора

Для изготовления простого, но эффективного нагревателя, можно использовать сварочный инвертор. Процесс изготовления достаточно простой:

1. Для начала нужно взять толстостенную полимерную трубку.
2. С торцевой части трубы стоит установить разводку и 2 вентиля, а внутрь засыпать куски стальной проволоки небольшого диаметра и размера (5 мм).
3. Закрепить верхний вентиль.
4. Выполнить 90 витков медной проволокой для сборки индуктора.

В качестве генератора используется сварочный аппарат, а роль нагревателя играет трубка с проволокой. Аппарат устанавливается в режим переменного тока с повышенной частотой.

В процессе нагрева происходит излучение магнитного поля и прогревание проволоки вихревыми потоками. Это вызывает закипание жидкости.

Экспериментальная модель нагревателя мощностью 1600 Вт

Для сборки экспериментального оборудования мощностью 1,6 кВт потребуется подготовить металлическую трубу с толстыми стенками. Поскольку катушка без особых сложностей сможет прогреть любой материал, можно усовершенствовать нагреватель.

Корпус можно изготовить из пластиковой трубы, которая обладает большим диаметром, чем элемент системы отопления. Оптимальная длина изделия составляет 1 м, а внутреннее сечение – 50-80 мм.

Чтобы подключить нагреватель к оборудованию, потребуется закрепить переходники сверху и снизу корпуса. Нижняя секция закрывается решеткой, а затем внутрь корпуса помещают наполнитель из небольших металлических частиц.

Для обмотки подходит медный провод с изоляцией сечением 1-1,5 мм. Использование более толстой проволоки неоправданно, поскольку это усложнит плотное расположение витков.

Печь для нагрева металла

Из-за повышенной пожарной безопасности метод индукции применяется в металлургии. Собрать нагреватель для обработки металлических заготовок можно из подручных средств. Для предстоящих работ потребуется подготовить:

1. 12-вольтный аккумулятор.
2. Медную обмоточную проволоку.
3. Пленочные конденсаторы.
4. Транзисторы и диоды.
5. Кольца блока питания от персонального компьютера.

Индукционная печь из сварочного инвертора.

Последующая сборка производится по такой инструкции:

На радиаторы охлаждения устанавливаются транзисторы. Во время использования прибор интенсивно нагревается, поэтому лучше подготовить крупные радиаторы.
Изготавливаются дроссели. Для их сборки применяют медную проволоку и кольца блока питания ПК

Важно следить, чтобы межвитковое расстояние оставалось идентичным на каждом отрезке.
Собирается конденсаторная батарея. Емкость элемента питания должна составлять 4,7 мкФ.
Изготавливается обмотка

Диаметр медной проволоки должен составлять 2 мм. Потребуется выполнить 8 витков, чтобы во внутреннем пространстве поместились все обрабатываемые детали.

На последнем этапе подключается аккумулятор. Ток регулируется во время изготовления печи. Для этого достаточно поменять количество витков.

Кроме того, следует предусмотреть систему отвода тепла и вентиляции, т.к. во время работы печь сильно нагревается.

Нагреватель для воды

Использование такого агрегата в частном доме позволит организовать бесперебойную подачу ГВС или обогрев помещения. Система расходует много электрической энергии, но обладает простой схемой сборки и отсутствием сложностей в обслуживании. Предстоящая сборка начинается с подготовки:

1. Сварочного инвертора.
2. Теплоизолятора (подойдет керамзит).
3. Проволоки из меди и стали.
4. Отрезка пластиковой трубы с толстыми стенками.
5. Трубок разного диаметра.

На первом этапе начинается изготовление котла. Его можно соорудить из 2 трубок разного сечения, которые вставляются друг в друга с выдерживанием зазора 20-25 мм.

Дальше производится приваривание концов колец и подсоединение к общей системе отопления. Во внешнюю стенку нужно вварить выходную и входную трубки.

Затем изготавливается обмотка, которая в точности повторяет форму котла. Всего нужно выполнить 35-40 витков, соблюдая равное межвитковое расстояние.

На последнем этапе собирается защитный корпус, который делается из диэлектрического материала, и подключается инверторный аппарат и теплоноситель.

Правильно собранная конструкция сможет прослужить в течение 20-25 лет без ремонта и замены расходных деталей.
