Гидравлические испытания трубопроводов систем отопления

Гидропромывка и опрессовка

В течение эксплуатации внутри труб накапливаются вещества, оседающие на стенках. С ростом их числа уменьшается теплопроводность, что отрицательно сказывается на обогреве помещений, хотя расход остаётся аналогичным.

Фото 1. Трубы отопления до и после промывки: на стенках накопилось большое количество нерастворимых веществ.

Налёт ведёт к порче имущества, поскольку появляются свищи, следствием которых становится разрыв.

Важно! Промывку обвязки делают каждый год. Ей предшествует диагностика, описывающая серьёзность и характер загрязнений

После чистки по трубам пускают вещества, создающие антикоррозийное покрытие.

Особенности гидравлических испытаний

Проверочное давление нагнетается в трубопровод медленно и плавно, чтобы не вызвать гидроудар или не создать другую аварийную ситуацию. Показатели давления, как уже было сказано выше, превышают стандартные эксплуатационные нормы.

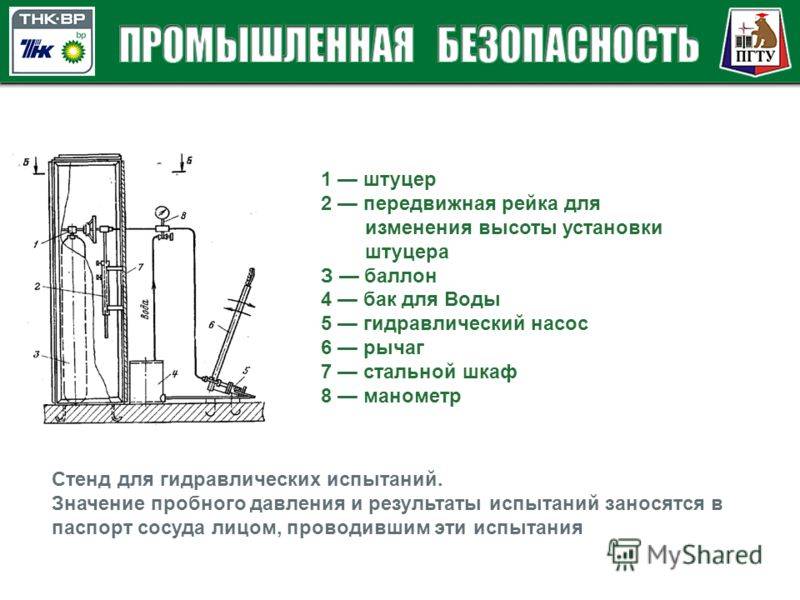

Оборудование для испытаний комплектуется приборами, позволяющими контролировать давление в системе

Сила подачи жидкости фиксируется на измерительных приборах (манометрах), поэтому можно осуществлять контроль и регулировать процесс. По СНиП, подача жидкости сопровождается скоплением газа в разных точках коммуникации. Это очень важный момент, который необходимо контролировать, чтобы избежать непредвиденных ситуаций.

После наполнения трубопроводной конструкции водой оборудование находится под повышенным, проверочным давлением. Этот период называют временем выдержки.

По окончании выдержки производится работа по снижению давления до обычных показателей. Во время проверки запрещается находиться кому-либо в непосредственной близости от испытуемого трубопровода. Рабочий персонал располагается в безопасном месте.

Когда гидравлическое испытание проведено, производится осмотр коммуникации на наличие повреждений и оценка полученной информации в соответствии со СНиП.

Испытания систем водоснабжения

Проверка систем водоснабжения тоже производится в соответствии со строительными нормами и правилами. Гидравлические испытания проводят: после прокладки коммуникации, перед засыпкой канала, после засыпки канала (до монтажа соответствующих комплектующих). Проверка трубопроводных коммуникаций, которые относятся к напорным, проводится в соответствии со СНиП В III–3–81.

Трубы, выполненные из чугунного материала или асбоцемента, проверяются в случае, если длина трубопровода не превышает 1 километра (за 1 испытание). Полиэтиленовые (ПЭ) трубопроводы испытываются отрезками по 500 метров. Трубопроводы из любых других материалов проверяются отрезками, которые имеют длину до 1 километра.

Время выдержки зависит от материала, из которого изготовлены трубы испытуемой магистрали

А также стоит отметить, что время выдержки для металлических и асбоцементных труб составляет не менее 10 мин, а для ПЭ труб — не меньше 30 мин.

Основные положения по безопасности при пуске газа в систему

Процесс пуска газа нужно выполнять с небольшим расходом. Скорость подачи должна быть в пределах 15–25 м/с. Это необходимо, чтобы не допустить взрыва газовоздушной смеси от вероятного образования искр при трении металлических предметов с внутренней поверхностью газопроводов. Показатель давления в процессе заполнения не должен превышать 0,1 МПа.

Все работники, задействованные на газоопасных работах, обязаны быть одеты в защитные брезентовые костюмы, каски и резиновую диэлектрическую обувь, а также иметь при себе изолирующие противогазы, защитные очки и специальные рукавицы. К тому же у рабочей бригады должна быть аптечка, укомплектованная всеми необходимыми медикаментами для оказания первой помощи.

Место, где проводится опрессовка газопровода и другие работы по наряду должно ограждаться и оборудоваться, при необходимости, специальными постами с целью исключения нахождения посторонних людей в зоне высокого риска. Во время пуска газа в систему, запрещено курить, вести огневые работы и пользоваться открытым огнём.

Видео по теме: Опрессовка систем газоснабжения

Подборка вопросов

  • Михаил, Липецк — Какие диски для резки металла использовать?
  • Иван, Москва — Какой ГОСТ металлопроката листовой стали?
  • Максим, Тверь — Какие стеллажи для хранения металлопроката лучше?
  • Владимир, Новосибирск — Что значит ультразвуковая обработка металлов без применения абразивных веществ?
  • Валерий, Москва — Как выковать нож из подшипника своими руками?
  • Станислав, Воронеж — Какое оборудование используют для производства воздуховодов из оцинкованной стали?

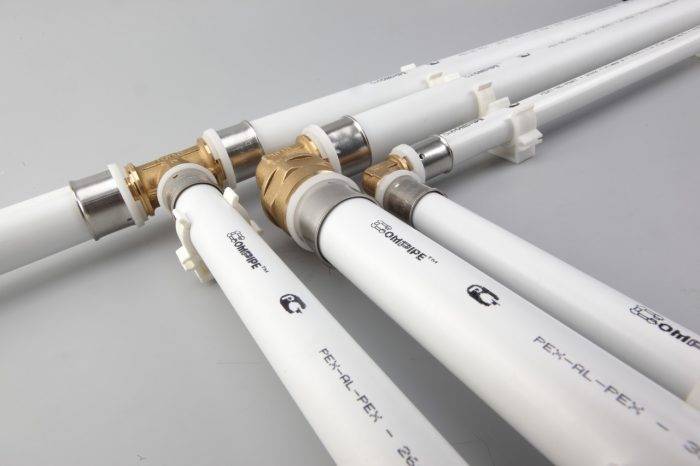

Поломки металлопластиковых труб и их устранение

Устранение течи в системе отопления с трубами из металлопластика заключается в замене компрессионного фитинга. Если схема сборки нарушена, то протечка не устраняется после 1-2 подтягиваний гайки. Придется менять резиновые кольца штуцера, которые вырваны из канавок и трубопровод обжимает штуцер.

Как решить проблему:

  • разобрать соединение;
  • укоротить трубу на 1-2 см, а если нужно, укоротить больше, затем нарастить посредством соединительной трубки штуцера;
  • снять с конца трубы внутреннюю фаску, зачистить от неровностей;
  • откалибровать трубу (для этого нужен калибровщик, стоит он не больше 1-2$);
  • смазать силиконовой смазкой штуцер, надеть на него конец трубы с гайкой и разрезным кольцом так, чтобы уплотнительные кольца штуцера остались на месте;
  • затянуть гайку.

Таким образом можно убрать все течи в зонах соединений со штуцерами. Если же дефект возник на гладком участке, потребуется холодная сварка для труб отопления.

Законодательное регулирование об очистки теплоснабжения

Промывка и опрессовка систем отопления регулируется нормативными актами и входит в реестр обязательных операций по эксплуатации отопительных структур. Регламентация закреплена действующими правовыми актами о подаче обращений, жалоб в случае невыполнения управляющими организациями своих обязанностей.

Постановление российского Правительства №354

Постановление номер 354 указывает на ежегодную очистку домовых контуров теплопотребления в виде промывки. Процедура также проводится после монтажа коммуникаций, капитального ремонта и текущего, выраженного заменой трубопроводов.

В случае открытой системы делают дезинфекция. Цель обработки состоит в удалении с внутренних стенок труб грязи, ила, окалины и известковых отложений.

Операция проводится следующими доступными методами:

  • гидравлическим;
  • гидропневматическим;
  • химическим.

Мембраны, дюзы гидроэлеваторов на этот период снимаются. Рекуператоры и регенераторы очищаются механическим либо химическим способом. Запрещается вводить в работу не прошедшие очистку и дезинфекцию линии подачи носителя. После операции конструкция заполняется водой.

Указ Госстроя №170

Постановление Федерального органа России по строительству номер 170 (в актуальной версии 2021 года) освещает вопросы правильной эксплуатации структуры отопления. Положение указывает на летнюю ревизию запорной арматуры, промывку домовых блоков, ликвидацию постоянных и временных засорений.

В случае не прогрева квартирных батарей проводится их гидропневматическая процедура. Раздел V напоминает о ежегодной обработке тепловой конфигурации после завершения отопительного периода, а в случае замены элементов открытых контуров подвергаются дезинфекции.

Коммуникации прогоняются объемом холодной воды, превышающим необходимый расход горячего ресурса не менее 3-5 раз, до полного ее осветления.

Однако сотрудники управляющих структур часто проводить обработку, обосновывая свое поведение тем, что указ Федерального агентства – внутриведомственный и выполнению не подлежит. Хотя ст. номер 2.6 говорит о подготовке жилого фонда к зиме его собственником, институтами местной власти.

Посмотрите видео: «Промывка систем отопления методом гидро-пневматического тарана.»

Постановление № 290 о промывке и очистки отопления

Распоряжение российской государственной власти номер 290 приводит список услуг, работ, которые должны выполняться для поддержки исправности жилых многоэтажных строений.

Вторая глава указывает, что работы проводятся для сохранения теплопотребления:

  • гидравлические испытания устойчивости коммуникаций;
  • промывка батарей отопления, корректировка блоков теплоснабжения с предварительной пусконаладочной работой топок;
  • выпуск воздушных пробок из конструкции;
  • промывка сетей для вымывания накипно-коррозийных наслоений;
  • обработка теплообменных устройств.

Четкого указания на периодичность их проведения Постановление не дает, однако делает сноску на распоряжение Госстроя. Процедуры по срокам должны придерживаться законодательства страны, но промывку можно проводить по решению собрания владельцев квартир.

ГОСТ P 56501-2015

7 фактов о радиаторах отопления.

Государственный стандарт номер P56501-2015 (с изменениями и дополнениями 2021 года) также оговаривает условия обработки сетей. Его статья №5, говорит об организации сезонной подготовке. Незадолго до окончания подачи теплоносителя исполнитель составляет, координирует свои действия с отоплением либо другой ресурсоснабжающей структурой план проведения восстановительных мер – промывка, опрессовка, консервация коммуникаций.

Исполнитель выполняет условия по согласованному графику, после оформляются акты. Первым представляется юридическое лицо, которое оказывает хозяйственные услуги многоэтажному строению. Жилищная контора перед окончанием зимы должна составить список профилактических и ремонтных работ, в том числе очистки узлов теплопотребления. Она проводится спустя прекращения подачи теплоносителя либо прошедших диагностику блоков или элементов.

Промывка систем отопления многоквартирного дома исполняется способами, указанными регламентом по эксплуатации. Напор жидкости в конструкциях применяется не больше рабочего, воздуха – не больше 0,60 мПа. Скорость подачи воды поднимается выше расчетного на полметра в секунду и более. После полного осветления промывочной жидкости на выходе блока, очистка завершается. ГОСТ P 56501-2015 запрещает оставлять контур опорожненным.

Ссылаясь на перечисленные государственные акты, владельцы квартир вправе требовать у жилищных фирм периодической промывки коммуникаций.

Технология проведения опрессовки системы отопления

В процессе заполнения системы жидкость подается под умеренным давлением, что дает возможность ей постепенно заполнить все элементы системы. Воздух при этом необходимо время от времени выпускать из системы.

Опрессовка системы отопления

В квартирах многоэтажных домов протечки выявляют путем проведения испытаний с давлением на 20 – 30% выше рабочего. Для этого используется специальный пресс для опрессовки системы отопления, а величина давления контролируется манометром. После достижения необходимого давления систему оставляют на 30 минут. Если в последующем давление снизилось, значит, в системе имеются негерметичные соединения или протечки.

Наиболее часто причиной потери герметичности являются повреждения прокладок, запорной арматуры, места соединения или изгибов труб, износ резьбовых соединений или радиаторов отопления. После устранения проблем и повторной проверки составляется акт испытания системы отопления. Опрессованной же считается готовая к запуску отопительная система без повреждений и утечек теплоносителя.

Опрессовка теплого пола, особенности проведения

Помимо системы отопления в регулярной проверке нуждается также и теплый пол. Опрессовка теплого пола выполняется до того момента, пока давление в системе не перестанет падать. Необходимое давление в системе достигается путем применения насоса для опрессовки. В квартирах многоэтажных домов, медицинских и образовательных учреждениях опрессовку выполняют специальные надзорные органы. После проведения испытаний составляется акт гидравлических испытаний, в котором указываются контрольные параметры и дата проведения проверки.

В процессе установки системы теплого пола разные звенья могут засоряться мелким мусором, а соединения могут быть лишены герметичности. Все это может помешать нормальному функционированию теплого пола, вызывать протечки или потерю эффективности. Опрессовка теплого пола проводится сразу после монтажа до заливки стяжки или укладки чистового пола.

Во время опрессовки система теплого пола заполняется водой из центрального трубопровода через вентиль для залива и слива теплоносителя. Пробное давление при гидравлическом испытании должно составлять 2,5 – 2,8 атм. После заполнения системы ее необходимо оставить на 20 – 30 минут, выявить протечки и устранить их.

Когда заливка воды в систему теплого пола затруднительна, опрессовка может быть выполнена путем нагнетания воздушных масс. Для этого можно использовать компрессор или автомобильный насос с манометром, который необходимо подключить к любому вентилю системы. Также для опрессовки теплого пола можно использовать специальные опрессовщики, стоимость которых обычно достаточно высокая. Давление при опрессовке воздухом должно быть в 2 – 3 выше рабочего. Например, при рабочем давлении 1,5 – 2 атм. Необходимо добиться давления около 5 атм.

После заполнения системы водой или воздухом необходимо проверить все соединения на наличие протеканий. Заполненную систему теплого пола можно оставить на 24 часа под давлением для проверки прочности соединений и выявления утечек. При этом следует помнить, что при перепадах температуры в помещении давление в системе также незначительно снижается. После окончания опрессовки теплого пола можно укладывать чистовой пол или заливать стяжку.

5. Требования охраны труда по окончании работ.

5.1 Остановить работающее оборудование, выключить электродвигатель, обесточить оборудование путем отключения вводного выключателя.

5.2 Привести в порядок рабочее место, убрать инструмент и приспособления в отведенное место, убрать отходы производства (ветошь, опилки, просыпавшуюся стружку) в установленную тару согласно маркировки, подмести пол.

5.3 Сдать оборудование сменщику или мастеру, сообщить обо всех замечаниях и неполадках в работе и о принятых мерах по их устранению.

5.4 Убрать одежду в специальное отведенное место, вымыть руки теплой водой с мылом или принять душ.

Опрессовка систем водоснабжения и отопления – как это делается?

Как правило, процесс контроля целостности труб и качества соединения стыков методом опрессовки можно реализовать в процессе выполнения следующих действий.

Действие первое: перекрытие и герметизация контролируемого участка. На данном этапе мы отсекаем подлежащую опрессовке ветку трубопровода от центральной линии водовода. Для этого нужно перекрыть запорную арматуру (краны или вентили) в конце и начале участка. Ну а для канализаций используются специальные заглушки из пластика, резины или дерева.

Действие второе: подключение к контролируемому участку источника, нагнетающего давление. Причем в качестве такого источника используется либо специальный насос для опрессовки труб, либо обычный насос, отвечающий за циркуляцию жидкости в системе.

Источник давления (насос) подключается к специальному отводу (патрубку), наличие которого предусмотрено еще в процессе проектирования трубопровода:

  • опрессовка системы отопления  осуществляется с помощью специальных кранов, закрепленных на каждой батарее,
  • водопровод можно опрессовать сквозь патрубок подключения крана горячей или холодной воды,
  • с канализацией еще проще – штуцер наноса вставляется в ревизию – специальный тройник, монтируемый в отводящем трубопроводе с шагом в 40-50 метров.

Точность результатов и время работы, при этом, зависят от  мощности насоса. Ведь маломощный насос увеличит время тестирования — простой опрессовщик труб не сможет быстро заполнить габаритную трубу нужным объемом воздуха, а негерметичный стык – исказит все результаты наших испытаний.

Поэтому насосы для опрессовки нужно подбирать, исходя из объемов тестируемых трубопроводов. Так, для домашней системы будет достаточно нагнетателя, прокачивающего сквозь себя пару-тройку литров в минуту. Ну, а опрессовка теплотрасс предполагает использование в качестве нагнетателя циркуляционных насосов, отвечающих за течение жидкости в системе.

Действие третье: закачка воздуха (воды) и контроль стабильности давления в системе. На этом этапе происходит решающее действие – сквозь нагнетательный насос в систему закачивают воду или воздух. Причем закачка идет сквозь клапан обратного давления, который не позволяет воде (воздуху) двинуться в сторону, противоположную направлению закачки.

Причем само давление в трубе контролируют и в процессе 8-часовой «выдержки», и в ходе закачки воздуха (воды) в трубу. Основным измерительным инструментом, в этом случае, является обычный манометр. Результаты испытаний снимают со шкалы этого прибора.

Разумеется, манометр должен находиться за клапаном обратного давления, иначе никаких результатов вы не увидите.

В итоге, процесс контроля опрессовки выглядит следующим образом:

  • вначале закачиваем воздух, контролируя давление по манометру,
  • после повышения внутреннего давления до нужного результата отключаем нагнетатель,
  • фиксируем первичное значение давления на манометре и оставляем систему на 6-8 часов,
  • по истечению контрольного времени производим сравнения первичного значения давления на манометре с текущим результатом.

Если разницы нет – система герметична. В ином случае система не герметична и нуждается в доработке.

Как проводятся гидравлические испытания системы отопления:

1. Если система работает, ее нужно остановить. Испытываемый участок трубопровода разбивается на условные составные части, которые подвергаются предварительной внешней проверке. В процессе осмотра проверяется вся техническая документация и соответствие стандартам, устанавливаются специальные заглушки для того, чтобы обособить проверяемый участок от основной трубопроводной системы. Недопустимо использовать для этой цели предустановленные запорные механизмы, предусмотренные производителем при монтаже.

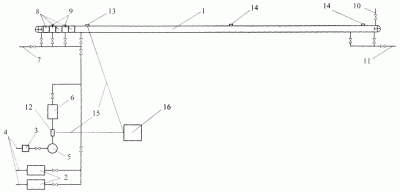

2. Устанавливается оборудование, необходимое для проверки – это может быть гидравлический пресс или насос, компрессор: то, что создает давление, необходимое в процессе проведения тестов. Также подсоединяют дополнительное оборудование, в том числе вентили, манометры, измерительные приборы. Когда подготовка закончена, начинается процесс проверки.

3. При помощи гидравлического оборудования в системе создается давление, значение которого рассчитывается ранее и зависит от условий работы и рабочих параметров. В большинстве случаев испытываемое давление превышает рабочее на 20-50%, но не менее определенных значений, оговоренных в СНиП. Давление нагнетается постепенно с целью соблюдения безопасности и во избежание гидроударов, контролируется минимум 2 независимыми измерительными приборами. При этом устанавливается допустимый коридор отклонений вследствие изменения температуры теплоносителя.

4. Одновременно с повышением давления принимаются меры, исключающие скопление газов в элементах трубопровода, заполняемых жидкостью. После того, как необходимое давление достигнуто, оно удерживается на протяжении определенного периода – времени выдержки, установленного техническими нормами, но не менее 5 минут. Систему держат под давлением, наблюдая за показаниями манометра. Персонал должен находиться в безопасном месте, изолированном от испытуемого участка. По окончанию времени выдержки давление понижается до уровня рабочего.

5. Анализ результатов, осмотр системы. Если давление не снижается – утечки отсутствуют, система исправна. Падение давления говорит о разгерметизации системы и необходимости поиска и ликвидации утечки.
После планомерного увеличения, времени выдержки и постепенного снижения давления внутри испытываемого участка осуществляется проверка на герметичность и прочность швов. Проводится осмотр всех находящихся в поле зрения участков труб. В случае, если трубы сделаны из цветных металлов, сварные швы простукиваются деревянным молотком весом до 800 г, если из стали, до допускается использование молотка весом до 1,5 кг.

Таким образом осуществляется проверка всех участков трубопровода или теплосети. В случае, если в системе используются комбинированные сосуды с разными рабочими давлениями на участках, отдельные проверки нужно провести для каждого из них.

Данную схему можно назвать «примерной», так как значения падения давления различны в каждом конкретном случае и на конкретном объекте. Точнее просчитываются они уже на месте, при планировании работы.

Установленные нормы гидравлических испытаний:

– Гидравлические испытания проводятся согласно установленным стандартам СНиП III-Г.9—62 и НиТУХП—62.
– Процедура осуществляется под контролем руководителя, это может быть мастер или уполномоченный представитель производителя. Проверка должна проводиться в соответствии с требованиями Госгортехнадзора и техникой безопасности с учетом инструкций в технической документации объекта.
– Измерительные приборы и манометры, используемые во время испытаний, должны пройти предварительную проверку. Используются только опломбированные манометры с классом точности от 1,5 и выше. Согласно стандарту ГОСТ 2405—63, приборы должны иметь диаметр минимум 150 мм и шкалу, рассчитанную на максимальное значение в 1,33 от измеряемого в процессе проверки давления.

Оценка гидравлических испытаний испытаний

Во время испытаний участки трубопровода проверяются на прочность соединений и плотность. Успешность испытаний проверяется по 3 основным параметрам:

• Стабильное давление внутри труб, без неконтролируемого снижения
• Отсутствие признаков, указывающих на нарушение целостности – течи, разрывов, нарушения швов, запотеваний
• Отсутствие деформаций, выявленных во время визуального осмотра

В случае, если присутствует одно или несколько нарушений, результаты проверки считаются неудовлетворительными. Система подлежит ремонту с последующей проверкой до тех пор, пока параметры не будут удовлетворительными.

Применение манометров в системе отопления

Манометр – это прибор, который определяет давление жидкостей и газов. Принцип его действия основан на уравновешивании действия газообразной или жидкой среды силой деформации мембраны или пружины. Этот прибор – один из обязательных элементов контроля параметров большинства инженерных коммуникаций.

Так, манометр для системы отопления нужен для мониторинга избыточного давления внутри котла и труб (см. Давление в системе отопления частного дома).

При этом они способны и просто информировать о состоянии теплоносителя, и передавать сигнал, блокирующий работу оборудования с целью предотвращения аварийной ситуации.

Установка прибора в системе отопления

Манометры монтируются с помощью специальных трехходовых фитингов. Благодаря им приборы меняются и обслуживаются без остановки всей отопительной системы. При этом с учетом разного давления на каждом участке, внутри оборудованного отопительным котлом дома (или квартиры) может устанавливаться больше одного манометра. Наличие нескольких приборов упрощает и манометрическое испытание трубопроводов, которое периодически проводится для контроля надёжности отопления.

Процесс установки манометра не представляет особой сложности для большинства людей – работы не требуют ни особого опыта, ни специализированных инструментов. Для монтажа прибора на специально предназначенный штуцер вполне достаточно наличия обычного слесарного набора. Впрочем, если выбран вариант с врезкой манометра в подающий трубопровод, для установки потребуется наличие сварочного аппарата.

Профессиональный гидравлический расчет систем отопления нужен не всегда, а только на крупных объектах.

Чтобы уберечь утеплитель от влаги, применяется гидроизоляция и пароизоляция, которые отличаются по своим характеристикам.

При использовании централизованного отопления установка прибора не входит в задачи пользователей – он размещается в составе гидроузла, обычно располагающегося в подвале здания. Идеальным местом для размещения манометра является участок непосредственно у котла. Между прибором и котлом нежелательно располагать другую арматуру (см. Как установить твердотопливный котел, обвязка).

Выбор манометра для системы отопления

Покупка и установка подходящего манометра – одна из главных задач при монтаже автономной отопительной системы. Неправильно вмонтированный прибор может стать даже причиной отказа в гарантийном обслуживании котла. А выбирать устройство можно из следующих вариантов:

  • жидкостных моделей, самых простых, но не слишком подходящих для отопления;
  • пружинных, к которым относится и манометр с термометром – прибор, позволяющий измерять ещё и температуру;
  • мембранных;
  • электроконтактных, тоже контролирующих температурный режим, но более дорогих;
  • дифференциальных, объединяющих в себе параметры нескольких приборов.

Для автономных отопительных систем рекомендуется выбирать приборы с пружинными механизмами, в которых на изменение давления реагирует изгибающаяся и распрямляющаяся трубка, передвигающая стрелку по шкале.

При вполне удовлетворительной точности показаний они отличаются простотой конструкции (а значит, и меньшей вероятностью поломки) и неплохим диапазоном измерения. При этом они относятся и к самым недорогим манометрам.

https://youtube.com/watch?v=e_b9eRAXRqE

Методика гидроиспытаний на прочность и герметичность

Конкретные условия испытаний устанавливают, в зависимости от материала элементов системы — чугуна, стали, полимеров.

Испытательные мероприятия на прочность включают следующие этапы:

  • В системе создают проверочное давление, которое держат в течение 10 минут. Если установленное давление снижается более чем на 0,1 МПа, проверку останавливают.
  • Давление снижают до рабочих значений и поддерживают его путем подкачки воды.
  • Трубопровод осматривают на предмет дефектов.
  • Если дефекты обнаружены, то их исправляют и осуществляют повторную проверку.
  • Если повреждений нет, то испытания сразу проводят повторно для подтверждения результатов первой проверки.

В соответствии с инструкциями, изложенными в нормативах, значение испытательного давления при гидроиспытаниях трубопроводов составляет 1,25 от максимального, установленного технической документацией на данную коммуникационную систему. Время гидроиспытания трубопровода на прочность не должно превышать 10 минут.

Контроль герметичности осуществляется в несколько этапов:

  • фиксируется время начала испытаний;
  • в измерительном бачке отмечают начальный уровень воды;
  • определяют снижение давления в системе.

После проведения испытаний на герметичность рассчитывают дополнительный объем воды в испытуемом участке трубопровода.

Способы проведения гидропроверок:

  • Манометрический: с помощью манометров, которые указывают все значения давления во время проверок.
  • Гидростатический. Это наиболее популярный метод, позволяющий сразу установить поведение трубопроводной системы при повышенных нагрузках.
