Как соединить чугунные батареи между собой

Какой радиатор лучше

Перед тем, как подсоединить радиатор отопления к полипропиленовой трубе, необходимо определиться, какие именно модели батарей будут использоваться.

Распространенные в настоящий момент разновидности батарей отличаются типом подключения, креплением и материалом изготовления:

Коммутация стальных радиаторов панельного типа осуществляется боковым или нижним способом.
Облегченные алюминиевые или биметаллические секционные приборы могут иметь общий или посекционный тип подключения. Присоединение радиаторов отопления к трубам осуществляется в этом случае сбоку. Удобнее всего использовать для этого материал из полипропилена.

Рекомендации по выбору:

Квартиры с централизованной системой отопления желательно оснащать биметаллическими радиаторами, заменив ими габаритные и тяжелые батареи из чугуна. Дело в том, что в составе теплоносителя таких сетей нередко содержится вредная для чугуна щелочь.
Для частных домовладений оптимальным вариантом будут стальные или алюминиевые приборы.
В обычных квартирах с индивидуальным отоплением желательно применять алюминиевые или биметаллические радиаторы.

Проблемы

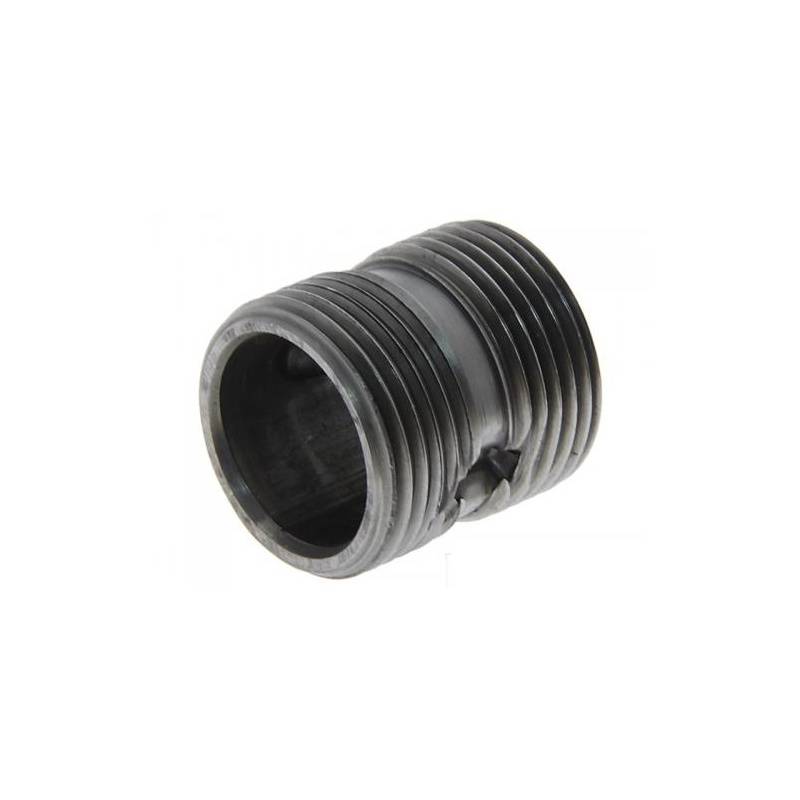

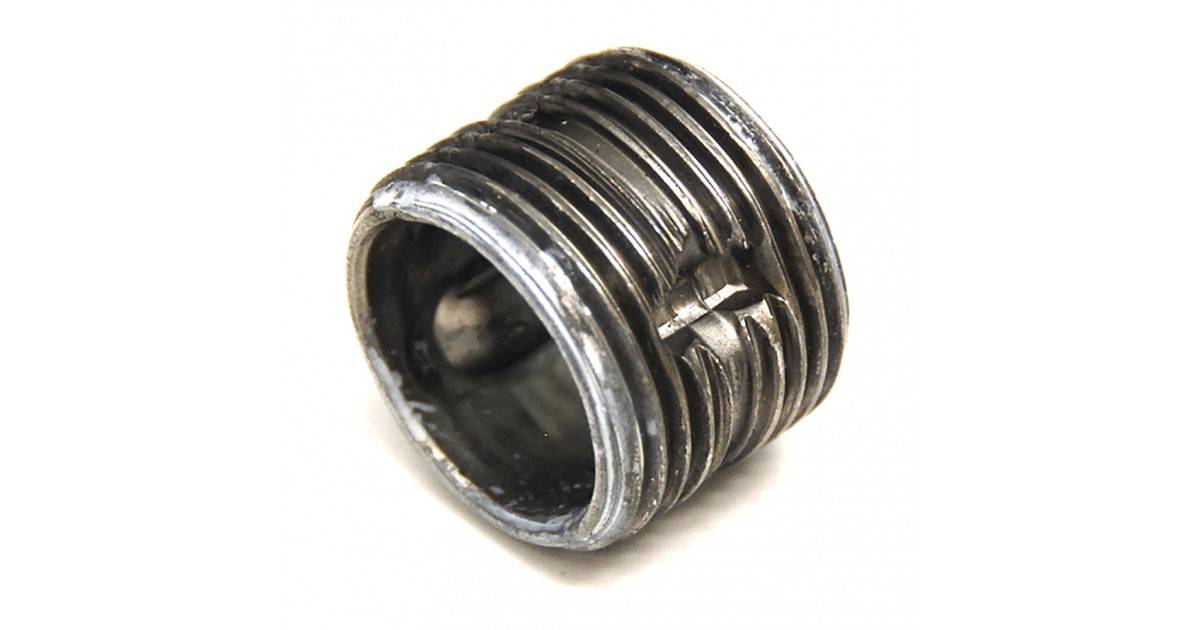

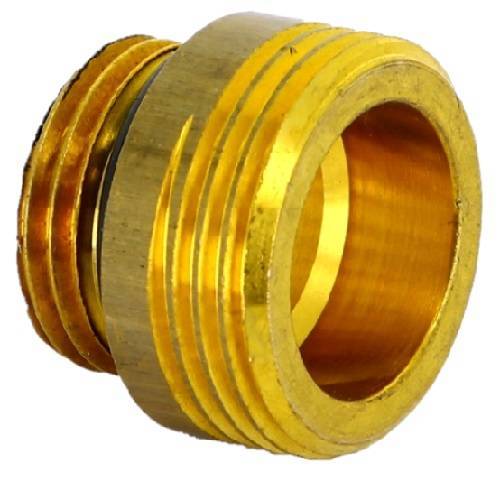

Какие проблемы секционных отопительных приборов так или иначе связаны с ниппелями?

Межсекционные течи

Причина их появления — в том, что прокладки между стянутыми ниппелем секциями постепенно утрачивают эластичность из-за длительного нагрева и известкования. При каждом нагреве и охлаждении линейные размеры секций незначительно изменяются; при этом прокладка раз за разом деформируется.

Наконец, при очередном охлаждении батареи она перестает полностью перекрывать просвет между коллекторами секций, и на стыке выступает влага.

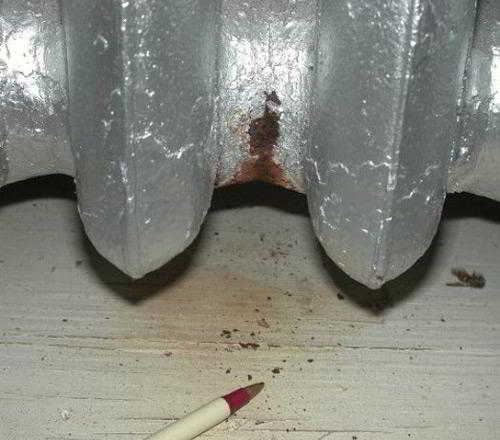

Течь между секций.

Разрыв ниппеля

Куда более неприятен своими последствиями разрыв ниппеля. Если в первом случае худшее, что вам грозит — небольшая лужица под батареей, то расстыковка одного из коллекторов чревата затоплением вашей и соседних квартир горячей водой с большим количеством ила и песка.

Что может быть причиной разрыва достаточно прочного ниппеля?

Перетянутое при сборке соединение. Как уже говорилось, секции несколько расширяются при нагреве; стоит температуре теплоносителя подрасти — и едва наметившаяся трещина расширится и превратится в источник серьезных проблем.
Гидроудар. Так называется распространяющаяся в практически несжимаемой среде волна, созданная резкой остановкой потока при отрыве клапана винтового вентиля, падении щечки задвижки или просто резко перекрытой запорной арматуре. Давление на фронте потока при гидроударе может достигать 20 — 25 атмосфер.

Механизм возникновения гидроудара.

Способы соединения радиаторов

Основные два вида соединения радиаторов отопления – последовательное и параллельное. При выборе следует учитывать параметры надежности и особенности обслуживания.

Последовательную схему применяют чаще, она более надежная и простая в эксплуатации. Технические затраты будут небольшими. Схема позволяет делать соединение максимально четырех батарей, прибор отопления подключают к системе с нижней части.

Важно! Если трубы, радиаторы будут провисать, устанавливают распорки. Минус последовательной схемы – высокие тепловые потери

Параллельный тип применяют реже, соединение осуществляют с отводами

Минус последовательной схемы – высокие тепловые потери. Параллельный тип применяют реже, соединение осуществляют с отводами.

Нужно изучить особенности каждой схемы монтажа и только потом выполнять соединение

Схема соединения радиаторов отопления в частном доме

В частном доме можно применять любую схему:

последовательную – достаточно одной трубы отопительного контура;
параллельную – для работы берут пару труб, радиаторы соединяют верхним и нижним отводом;
сквозную – теплоноситель идет через всю систему прибора отопления.

В плане надежности и цены самой выгодной схемой является параллельная

Схемы соединения радиаторов отопления в квартире

Самый частый вариант соединения для квартиры – последовательный. Он гарантирует максимальную надежность системы, значительных технических затрат и сложного обслуживания не требует. Подключение идет снизу, если радиаторы и трубы провисают, обязательно обустраивают распорки.

Для квартир выбор схем соединения не такой большой, как для частных домов

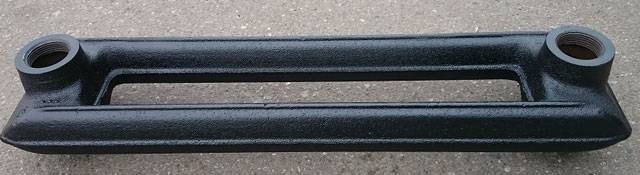

Сборка чугунного радиатора

Производится в обратной последовательности, отличие лишь в смене направления вращения ключа. Не забывайте о замене прокладок, лучше всего купить в магазине паронитовые, они прочнее, долговечнее и выдерживают агрессивные теплоносители (антифризы).

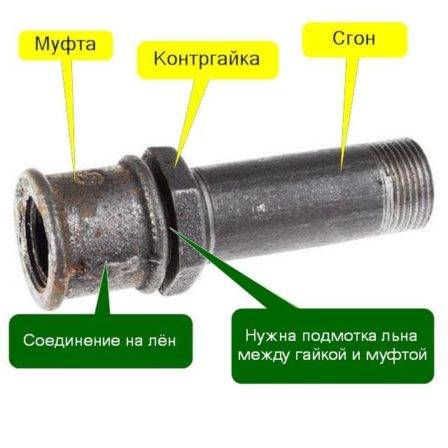

Вдруг не найдёте таких прокладок, можно использовать сантехнический лён. Он наматывается на правую резьбу по часовой стрелке, а на левую наоборот — против часовой стрелки. Ещё для надёжности на резьбу ниппель-гайки можно нанести герметик (например Unilock). Если использовать в системе планируете антифриз, то на подмотку краску наносить нельзя — ее разъест очень быстро и придется все перепаковывать. А это — слив системы, ее промывка, разобрать, потом собрать все секции… работы много. Так что под систему с антифризами используйте химический стойкий герметик и паронитовые прокладки.

Сборка и разборка радиаторов из любого материала происходит по одному сценарию. Разный может быть только вес, да еще некоторые специфические характеристики металлов (хрупкость чугуна, например).

Подготовительные работы

Перед тем, как приступить к процессу установки батарей, важно подготовить необходимые инструменты и подключаемое оборудование. В зависимости от системы разводки отопления в помещении подбираются детали совместимые с ней

Поверхность, на которую будут монтироваться чугунные радиаторы, должна быть очищена и подготовлена к установке. Если стены имеют неровности либо не перпендикулярны почве следует их выровнять согласно уровню. Вода из отопительной системы должна быть слита до проведения работ с батареями.

Сборка конструкции

В первую очередь определяется количество секций, которые необходимы для отопления того или иного помещения. Секции рассчитываются индивидуально в зависимости от площади комнаты и размеров окон. Для группировки секций понадобятся несколько радиаторных ключей. Части радиатора надежно крепятся в станке либо любом другом устройстве, препятствующем провороту секций во время поворота ниппеля.

Особенность! Ниппели нужно смазать олифой и на них следует одеть прокладки.

Ключи вращают в противоположном направлении от хода резьбы при этом ниппеля ввинчивают на 1-2 оборота. После того, как радиатор был собран, его проверяют на герметичность, а также производят гидравлические испытания. Обычно для проверки используют гидравлический стенд и манометр. Радиатор не должен терять давление. В случае, когда это все же происходит, следует подтянуть ниппеля и проверить секции на наличие брака.

Правила окрашивания

Для наилучшего сохранения батарей следует проводить покраску в два этапа

После окрашивания важно высушить радиаторы полностью

Правильная сушка предотвратит растрескивание краски и изменение ее цвета в процессе эксплуатации системы отопления.

К краскам, которые используются при окрашивании радиаторов, выдвигается ряд требований:

Устойчивость к нагреванию до 80 градусов.
Безвредность в процессе работы отопительной системы.
Краска не должна быть мягкой.

Самыми популярными составами для покраски батарей являются алкидные и акриловые краски. Алкидные эмали отличаются экологичностью и небольшой стоимостью. Акриловые составы наиболее долговечны и не покрываются пятнами.

Как определить место установки?

Радиаторы устанавливаются вертикально на расстоянии 3-5 см от стены. Дистанция от чугунной батареи до пола должно быть не менее 6 см, а от низа подоконника до радиатора 5-10 см для наилучшей вентиляции и нагрева воздуха. Трубы отопительной системы могут находиться под небольшим уклоном в направлении движения жидкости для предотвращения завоздушивания системы.

Фото 1. Схемы правильной и неправильной установки радиатора: слишком маленькое расстояние от батареи до подоконника уменьшает теплоотдачу.

Также важно избегать перекосов чугунных радиаторов для обеспечения наилучшей циркуляции теплоносителя в батарее. Центр отопительных приборов должен совпадать с серединной оконного проема с точностью до 2 сантиметров

Монтаж радиатора

Первым делом следует отключить подачу воды в отопительную систему. Если осталась какая-то жидкость, то ее можно ликвидировать, использовав насос.

Потом нужно разобрать радиатор. Сначала необходимо вытащить все заглушки. Если отопительный контур 1-трубный, то следует установить на систему байпас.

Затем непосредственно монтируем радиатор в отопительную систему. Все стыки обязательно обрабатываем герметичным материалом. Лучше всего для этого дела подходит пакля.

Если устанавливается батарея из алюминия, стали или из сплава металлов, то с прибора не нужно снимать упаковку. Ликвидировать защитную оболочку позволяется, когда монтаж будет полностью окончен.

После завершения всех работ по установке радиатора, следует выполнить его опрессовку. Самостоятельно это вряд ли получится сделать. Для этого нужно вызвать на дом мастера по сантехническому оборудованию.

Проектирование системы отопления

Вначале необходимо решить, какие именно радиаторы будут применяться, и каким образом они будут подключаться: это позволит заранее провести необходимые подготовительные работы внутри помещений.

Как правило, система отопления состоит из таких элементов:

Все вышеперечисленные комплектующие в свободном доступе находятся в точках продажи сантехнического оборудования.

Монтаж радиаторов включает в себя следующие операции:

Подбор оптимального места установки.
Организация трубопроводной сети.
Коммутация батарей к трубам.
Проведение тестирования.
Если проверка прошла успешно, разрешается начинать полноценную эксплуатацию.

Самостоятельная установка радиаторов

Монтаж батарей не сложный, предполагает минимум инструментов, простейших строительных навыков. Поскольку чугунные радиаторы тяжелые, устанавливать лучше вдвоем или втроем. Качество монтажа влияет на отопление.

Установка кронштейнов

Перед монтажом разметьте стену, определите места для кронштейнов. Если стена железобетонная, просверлите отверстия глубиной 12 см, вставьте дюбели или деревянные заглушки.

В подготовленные отверстия закрепите кронштейны, зафиксируйте цементным раствором, заглушками.

Если стены не выдерживают тяжести, рационально использовать кронштейны напольного типа. Они не уступают настенным, защитят стены от серьезной нагрузки.

Монтаж кронштейнов

Как поставить батарею из чугуна?

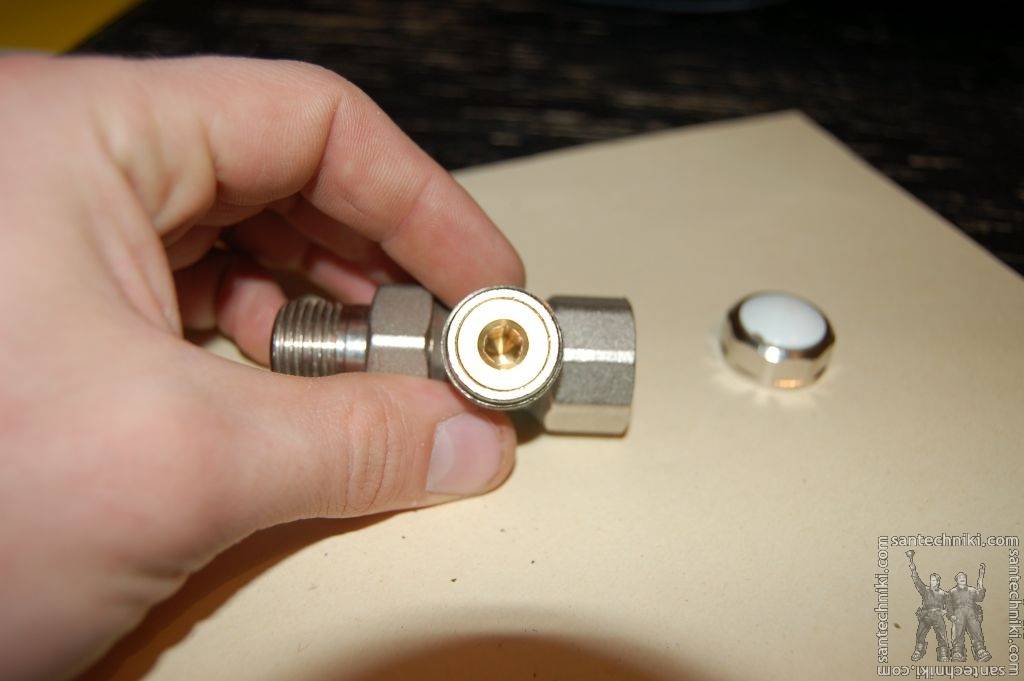

Кроме радиаторов, отопительная система предполагает установку комплектующих, обеспечивающих простое обслуживание батарей, снижающих вероятность аварийных ситуаций. Поэтапное описание монтажных работ:

Опрессовка

Опрессовка – завершающий этап монтажа. Потребуется оборудование, при отсутствии, работу реально выполнить своими силами. Заполните батареи водой медленно, чтобы предотвратить гидроудар, повреждение арматуры, системы отопления.

Какие есть схемы подключения батарей?

На данный момент схем подключения радиаторов существует несколько.

Если дополнительные секции присоединены неправильно, система будет прогреваться неравномерно. А малейшая ошибка, дефект может стать причиной протечек и прорывов

Поэтому важно знать, как правильно соединить батареи отопления, и выполнять работу аккуратно и внимательно

Способы соединения радиаторов приведены ниже:

Последовательное соединение. В работе задействуется лишь одна труба;
Параллельное. В работе используются две трубы. Батареи при этом подсоединяются друг к другу через верхний и нижний отвод;
Соединение насквозь. При этом теплоноситель не задерживается через батареи, а течет через систему обогревателя.

Надо отметить, что последовательное соединение радиаторов отопления является самым надежным и экономически оправданным. Самый легкий в реализации метод – провести один общий канал подачи теплоносителя.

Радиаторы с нижним подключением

Спрятать громоздкие трубы можно, если сделать отопление с нижним подключением. Конечно, привычнее для понимания стандартные системы, когда теплоноситель поступает сверху или сбоку и выходит вниз. Но такая система довольно не эстетична, и ее сложно закрыть экраном или как-то облагородить.

Принцип нижнего подключения

При нижнем подключении основная часть труб получается спрятана под покрытием пола, иногда при этом возникают трудности сезонного осмотра или профилактического ремонта. Но и плюсы тоже присутствуют – это минимум сложных изгибов или сочленений, что уменьшает риск протечек или аварий.

Схема подключения радиаторов отопления с нижним типом несложная – трубы обратки и подачи теплоносителя расположены рядом, в нижнем углу радиатора. Также допускается подключение труб с разных сторон радиатора. Верхние отверстия (если они имеются) закручиваются заглушкой.

Комплект для установки радиатора идентичен стандартному:

Для нижнего подсоединения лучше всего использовать биметаллические радиаторы. они прочные, долговечные, обладают отличной теплоотдачей за счет нагрева, излучения и конвекции. Даже при использовании нижнего подключения теплопотери не составят более 15 процентов. Благодаря подаче горячего теплоносителя снизу, низ батареи нагревается и путем конвекции прогревает верх.

Выбор и монтаж радиаторов

Для нижнего подключения рекомендуют биметаллические радиаторы отопления, их легко собрать, установить и произвести ремонт. Секции радиатора можно убрать, добавить или заменить, если она повреждена.

При покупке лучше отдавать предпочтение отечественным производителям, важно проверить целостность батареи и упаковки. Документация должна быть понятной и написана на русском языке

Перед установкой нужно сделать разметку

она делается карандашом на стене. При этом отмечаются точки, куда будут установлены кронштейны. Низ радиатора должен находиться минимум в 7 см от пола и 10 см от окна (если расположен под окном). Расстояния выдерживаются, чтобы воздух в помещении свободно циркулировал. Расстояние до стены должно составлять около 5 см

Перед установкой нужно сделать разметку. она делается карандашом на стене. При этом отмечаются точки, куда будут установлены кронштейны. Низ радиатора должен находиться минимум в 7 см от пола и 10 см от окна (если расположен под окном). Расстояния выдерживаются, чтобы воздух в помещении свободно циркулировал. Расстояние до стены должно составлять около 5 см.

Для более эффективной циркуляции теплоносителя радиаторы отопления устанавливаются с небольшим наклоном. это исключает и скапливание воздуха в системе отопления.

При подключении важно следовать маркировке и не перепутать обратку и подачу. При неправильном подключении радиатор отопления может быть поврежден, а его эффективность снизится более чем на 60 процентов

Различают следующие типы нижнего подключения:

односторонняя подводка – трубы выходят с угла внизу и расположены рядом, теплопотери могут составить около 20 процентов;
разносторонняя подводка – трубы подсоединены с разных сторон. у такой системы больше преимуществ, так как протяженность подающей и обратной линии меньше, и циркуляция может происходить с разных сторон, теплопотери составляют до 12 процентов;

Также используется подключение «сверху-вниз». но в этом случае все трубы отопления спрятать не получится, так как подача теплоносителя будет осуществляться в верхнем углу, а вывод будет с противоположного нижнего угла. Если радиатор отопления замыкающий, тогда обратка будет выведена с той же стороны, но с нижнего угла. В этом случае теплопотери снижаются до 2 процентов.

Если подсоединение радиаторов отопления планируется выполнять собственноручно, важно соблюдать технику монтажа и безопасности. Теплоноситель при установке или ремонте должен быть слит, батареи холодные

При возникновении сомнений лучше вызвать мастера или воспользоваться обучающим видео-уроком, так как при нижнем подсоединении будет сложно произвести ремонт участков

Систему отопления с нижним отоплением лучше планировать вместе с планировкой дома

При возникновении сомнений лучше вызвать мастера или воспользоваться обучающим видео-уроком, так как при нижнем подсоединении будет сложно произвести ремонт участков. Систему отопления с нижним отоплением лучше планировать вместе с планировкой дома.
