Самые эффективные солнечные батареи: КПД, мощность и показатели напряжения

Состав комплекта солнечных батарей

Комплект солнечных батарей для дома представляет собой набор оборудования, где сами панели играют роль только приемника и источника энергии. Сами панели, принимая и перерабатывая свет в электрический сигнал, отдают его через контроллер заряда на аккумуляторные батареи. Они соединены с сетевым инвертором — устройством, преобразующим постоянный ток в стабильные переменные 230 В. Инвертор выдает это напряжение на потребителей, а излишки (если они есть) он может отдавать в централизованную сеть. Некоторые комплекты малой мощности работают только на снабжение собственного потребления и в сеть ничего отдать не способны. В европейских странах уже достаточно давно используется схема выдачи в сеть излишков энергии, за что владельцы частной солнечной электростанции получают определенные льготы, скидки или доплаты.

Все оборудование размещается в доме, снаружи только солнечные панели. Для частного дома этого комплекта может хватить даже без дополнительной подпитки из централизованной сети, если расчет количества солнечных батарей и дополнительного оборудования выполнен правильно. Особенностью любого комплекта является возможность увеличения его параметров путем установки дополнительных панелей и увеличения емкости аккумулятора. Поскольку производительность напрямую завязана на площадь освещенной поверхности, суммарный размер панелей определяет возможности всего комплекта.

Вычисляя параметры комплекса, необходимо делать поправку на непостоянство солнечного освещения. Например, в летнее время комплекс выдает в 10 раз меньше энергии, чем летом. Кроме того, погодные условия также вносят свои поправки. Поэтому, определить показатели солнечной электростанции можно только приблизительно, а при расчетах приходится делать большой запас. Максимальной эффективностью обладают крупные солнечные электростанции промышленного назначения, способные питать большие населенные пункты.

Взаимосвязь КПД с материалами и технологиями

Как работают солнечные батареи? По принципу свойств полупроводников. Свет, который падает на них, производит выбивание своими частицами электронов, находящихся на внешней орбите атомов. Большое количество электронов создает потенциал электрического тока — при замкнутых условиях цепи.

Чтобы обеспечить нормальный показатель мощности, одного модуля будет мало. Чем больше панелей, тем эффективней работа радиаторов, отдающих электроэнергию аккумуляторам, где она будет накапливаться. Именно по этой причине эффективность солнечных батарей зависит и от количества устанавливаемых модулей. Чем их больше, тем больше энергии Солнца они поглощают, а показатель мощности у них становится на порядок выше.

Можно ли повысить КПД батареи? Такие попытки были предприняты их создателями, и не один раз. Выходом из положения в будущем может стать производство элементов, состоящих из нескольких материалов и их слоев. Материалы следуют таким образом, чтобы модули могли вбирать в себя разные типы энергии.

Например, если одно вещество работает с УФ-спектром, а другое — с инфракрасным, КПД солнечных батарей в разы повышается. Если мыслить на уровне теории, то наивысшим коэффициентом полезного действия может стать показатель около 90%.

Также на КПД любой гелиосистемы большое влияние оказывает и разновидность кремния. Его атомы можно получить несколькими путями, и все панели, исходя из этого, делятся на три разновидности:

  • монокристаллы;
  • поликристаллы;
  • элементы из аморфного кремния.

Из монокристаллов производят солнечные батареи, КПД которых составляет около 20%. Они стоят дорого, так как эффективность у них самая высокая. Поликристаллы по стоимости гораздо ниже, так как в данном случае качество их работы напрямую зависит от чистоты кремния, используемого при их изготовлении.

Элементы, в основе которых находится аморфный кремний, стали основой для производства тонкопленочных гибких солнечных панелей. Технология их изготовления гораздо проще, стоимость ниже, но и КПД меньше — не более 6%. Они быстро изнашиваются. Поэтому для улучшения срока их службы в них добавляются селен, галлий, индий.

Мощность бытовых приборов, потребление электроэнергии

Теперь что касается потребителей и их мощности, приведем основные из них:

  • Телевизор Led – 50-150Вт.
  • Холодильник класса А – 100-300Вт. (только во время работы компрессора)
  • Ноутбук – 20-50Вт
  • Лампа энергосберегающая – 30Вт, Светодиодная 3-9Вт
  • Котел настенный (электроника + встроенный насос) – 70-130Вт.
  • Роутер – 10-20Вт.
  • Кондиционер 9 – 700-900Вт.
  • Эл. Чайник – 1500Вт.
  • Микроволновка – 500-700Вт.
  • Стиральная машина – 600 – 900Вт.
  • Видеорегистратор + 4 камеры – 30-50Вт.

Все мощности указаны в час работы прибора, стоит учитывать, что большинство приборов работают непродолжительное время, чайник подогрев – 5мин, холодильник включается раз в 2-3 часа на час для поддержания темп. Насос котла тоже работает по мере поддержания температуры теплоносителя. Так же можно рассчитать и другие приборы по этому принципу.

Расчеты мощности

При покупке солнечных батарей для дома, владельцев, прежде всего, интересует, какой объем мощности батарей понадобится для того, чтобы удовлетворить все насущные потребности. Так как система может обеспечить электроэнергией много приборов лишь в том случае, когда энергопотребление не будет выше количества энергии, производимой генератором.

Система состоит из основных 4 компонентов:

  • Аккумуляторов;
  • Контролера заряда;
  • Фотоэлектрических панелей;
  • Инвертора.

Расчет мощности солнечных батарей для дома актуален, прежде всего, тем, что при всех финансовых и материальных ограничениях важно знать, какого результата ожидать от батарей и стоит ли вообще покупать подобную систему энергоснабжения. Для каждого режима использования электроэнергии существует своя система расчета

За основу расчетов необходимой энергии берутся данные о возможности Солнца (мощность солнечного излучения), а так же стоит рассчитать сколько энергии планируется потреблять. Это можно сделать самостоятельно, посмотрев в таблицу «Расчет потребления электроэнергии»:


Таблица потребления электроэнергии

При этом учитываются:

  • Регион;
  • Погодные условия;
  • Угол наклона панели.

Устанавливая угол наклона панели важно определиться, будет использование батарей круглогодичным или предполагается их эксплуатация только в летний период. Предпочтительно устанавливаемый для панелей угол наклона на 15° больше, чем географическая широта

Чем больше наклон, тем эффективнее выработка энергии.

Расчет солнечных батарей для дома желательно проводить, имея данные и по горизонтальной, и по вертикальной установкам панелей.

Расчет аккумуляторов для солнечной электростанции

Далее перейдем к расчёту ёмкости аккумуляторной батареи для солнечных панелей. Их количестов и емкость должна быть такой, чтобы энергии которая в них запасается хватило на темное время суток, стоит учесть что ночью потребление электроэнергии минимально, по сравнению с дневной активностью.

Аккумулятор на 100А.ч. запасает примерно 100А * 12В = 1200Вт. (лампочка на 100Вт. проработает от такого акб 12 часов). Так если за ночь вы потребляете 2,4кВт.ч. электричества, то вам необходимо установить 2 АКБ по 100А.ч. (12В), но тут стоит учитывать что аккумуляторы нежелательно разряжать на 100%, а лучше не более 70%-50%. Исходя из этого получаем, что 2 АКБ по 100А.ч. будут запасать 2400 * 0,7 = 1700Вт.ч. Это верно при разряде не большими токами, при подключении мощных потребителей происходит просадка напряжения и емкость по факту уменьшается.

Если вы хотите рассчитать, какая емкость аккумулятора нужна к солнечной батари, ниже приводим таблицу соответствия (для системы 12В.):

  • Солнечная батарея 50Вт. — АКБ 20-40А.ч.
  • 100Вт. — 50-70А.ч.
  • 150Вт. — 70-100А.ч.
  • 200Вт. — 100-130А.ч.
  • 300Вт. — 150-250А.ч.

Процесс расчета

Для того чтобы оценить производительность солнечных батарей, желательно взять для расчетов самый худший месяц зимой (январь в Москве) и летний максимум (июль в Москве).

Стандартный поток солнечного света при 25° в 1 кВТ/м? — это номинальная мощность солнечной панели. Взяв месячную инсоляцию, и умножив ее на соотношение мощностей максимальной инсоляции и батареи можно получить оценку выработки батареи за конкретный месяц.

Выработка фотоэлектрических панелей рассчитывается по формулам:

1. Eсб = Eинс х Pсб х ? / Pинс

Eсб — энергия солнечной батареей; Eинс — инсоляция 1 м? (конкретный месяц из таблицы); ? — КПД передачи электрического тока; Pсб — номинальная мощность батареи; Pинс — максимальная мощность инсоляции 1 м? земной поверхности.

Так же можно делать расчет мощности солнечных батарей, необходимой для месячного энергопотребления.

2. Рсб = Ринс х Есб/ (Еинс х ?)

В расчет КПД можно заложить потери (от 10 до 25%), которые могут происходить от дешевых контролеров заряда, которые, как правило, либо занижают выходное напряжение батареи или попросту игнорируют излишки энергии.

2 Формула удобна, если необходимо рассчитать номинальную мощность солнечных батарей, учитывая конкретные условия инсоляции, но она не очень подходит для расчетов возможностей на весь год. 1 Формула позволяет рассчитать мощность для различных режимов энергоснабжения батарей с разной номинальной мощностью.

Расчет аккумуляторов для солнечной электростанции

Далее перейдем к расчёту ёмкости аккумуляторной батареи для солнечных панелей. Их количестов и емкость должна быть такой, чтобы энергии которая в них запасается хватило на темное время суток, стоит учесть что ночью потребление электроэнергии минимально, по сравнению с дневной активностью.

Аккумулятор на 100А.ч. запасает примерно 100А * 12В = 1200Вт. (лампочка на 100Вт. проработает от такого акб 12 часов). Так если за ночь вы потребляете 2,4кВт.ч. электричества, то вам необходимо установить 2 АКБ по 100А.ч. (12В), но тут стоит учитывать что аккумуляторы нежелательно разряжать на 100%, а лучше не более 70%-50%. Исходя из этого получаем, что 2 АКБ по 100А.ч. будут запасать 2400 * 0,7 = 1700Вт.ч. Это верно при разряде не большими токами, при подключении мощных потребителей происходит просадка напряжения и емкость по факту уменьшается.

Если вы хотите рассчитать, какая емкость аккумулятора нужна к солнечной батари, ниже приводим таблицу соответствия (для системы 12В.):

  • Солнечная батарея 50Вт. — АКБ 20-40А.ч.
  • 100Вт. — 50-70А.ч.
  • 150Вт. — 70-100А.ч.
  • 200Вт. — 100-130А.ч.
  • 300Вт. — 150-250А.ч.

Типовые ошибки при выборе солнечных батарей для дома

Собирая себе солнечную электростанцию самостоятельно, чаще всего допускаются ошибки связанные с подбором оборудования, отметим основные из них:

  • Не правильно подобранное напряжение аккумуляторов и солнечных батарей, используемых в одной системе;
  • Использование ШИМ контроллера с 60 ячейковой солнечной панелью;
  • Не учтенный температурный коэффициент, связанный изменением напряжения, при изменении температуры;
  • Использование разных аккумуляторов, при последовательном подключении;
  • Неверно подобранное сечение перемычек между инвертором и АКБ;
  • Пренебрежение защитными устройствами.

После подбора оборудования ошибки дилетантов не заканчиваются, поскольку впереди монтаж. При установке солнечной электростанции своими руками ошибки чаще допускаются такие:

  • Неправильная пространственная установка самих солнечных батарей;
  • Падение тени на ячейки от деревьев и соседних построек;
  • Неверное подключение оборудования. Если в системе даже всего два АКБ, последовательное соединение могут перепутать с параллельным. Не говоря уже о нескольких АКБ, когда требуется сделать последовательно – параллельное соединение. Это касается и подключения солнечных батарей;
  • Плохой контакт в электрических соединениях. Касаемо изготовления перемычек кустарным способом, без применения специального инструмента. Применение скрутки, пайки коннекторов MC4 и другие ненадежные соединения.

Это только самые распространенные ошибки, но на практике их гораздо больше. Если вы решили собирать солнечную электростанцию самостоятельно, проконсультируетесь со специалистами, это поможет избежать ошибки, сэкономить деньги и да, консультацию у нас можно получить бесплатно.

Как устроена солнечная батарея

Все современные солнечные батареи работают благодаря открытию, сделанным физиком Александром Беккерелем в 1839 году — самого принципа работы полупроводников.

Если нагревать кремниевые фотоэлементы на верхней пластине, то атомы кремниевого полупроводника высвобождаются. Их стремятся захватить атомы нижней пластины. В полном соответствии с законами физики, электроны нижней пластины должны вернуться в первоначальное состояние. Этим электронам открывается один путь — по проводам. Сохранённая энергия передается аккумуляторам и возвращается вновь в верхнюю кремниевую пластину.

Где теряется производительность

В сами элементы заложены очень большие возможности. Теоретически, из расчета, КПД солнечной панели может составлять 80–87 %!

Но из практики мы знаем, что их эффективность крайне мала. Коэффициент полезного действия фактически находится в пределах 15–20 %. Именно такую часть электричества способны вырабатывать современные солнечные панели из всего солнечного потока, попадающего на принимающие фотоэлементы.

  1. Несовершенство технологии производства.
  2. Недостаточно чистые компоненты для изготовления.
  3. Погрешности при сборке.

Это всего лишь малая часть тех составляющих причин, куда уходит энергоэффективность.

Также необходимо учитывать и погодные условия. Какая бы современная солнечная панель не была — она не будет эффективно работать, если солнце закрыто облаками или расположено над горизонтом. Эту причину сложно регулировать. Значит единственное средство — повышать эффективность самих панелей.

К этим перечисленным трудностям следует добавить и то, что процесс очистки и получения кристаллов сам по себе – достаточно дорогая процедура. Без этого необходимого комплекса высокотехнологичных работ, трудно добиться ожидаемого эффекта.

Конечно, есть солнечные панели с высоким КПД. Но их конечная стоимость настолько высока, что недоступна для массового покупателя.

Какие факторы влияют на эффективность панелей

Максимальный показатель эффективности достигается солнечными батареями только при соблюдении определенных условий. Что сюда входит?

Угол наклона панелей

Когда солнечные лучи попадают на панель под углом 90 градусов, то есть перпендикулярно, это позволяет получить наибольший процент выработки электроэнергии

Очень важно следить за углом наклона и выставлять соответствующим образом, согласно рекомендациям специалистов, хотя бы раз в сезон. Есть солнечные панели, которые оснащены функцией автоматически регулировки и слежением за солнечными лучами, однако такие конструкции не из дешевых

Регулярное очищение поверхности

Грязь, пыль, снег засоряют фотоэлементы и не дают им с высокой эффективностью поглощать солнечный свет. Чем чище поверхность, тем больше электроэнергии вы получите. Протирать солнечные батареи необходимо несколько раз в сезон, а зимой регулярно очищать от снега и наледи.

Погодные условия

От погоды также многое зависит. Например, при пасмурной погоде эффективность солнечных батарей снижается до 5 раз, так как плотность солнечного излучения падает. В дождливые и снежные дни батареи и вовсе могут ничего не вырабатывать, так как результат напрямую зависит от того, насколько ярко светит солнце.

Температура

Утверждение, чем жарче на улице, тем больше будет производительность солнечных панелей не верное. Главное – это показатель солнечной радиации и угол попадания лучей на панель. Больше того, когда модуль от солнечного света сильно перегревается, а такая температура может доходить и до 80 градусов, эффективность работы панели снижается из-за сильного накала. Поэтому батарея сможет дать больше в зимний солнечный день, чем в летний зной. Чтобы снизить температуру модулей при нагреве, желательно оставлять между ними небольшое пространство, чтобы панели охлаждались от потока воздушных масс.

Отсутствие тени

При установке солнечных панелей следите, чтобы на протяжении дня на них не падала тень. То же самое касается деревьев, других построек и конструкций, которые могут заслонять солнечную станцию и тем самым снижать эффективность. Специалисты советуют устанавливать панели на южной стороне.

Таким образом, несоблюдение правил может привести к сильному изменению показателя эффективности работы солнечной панели и отразится на получении необходимого объема электроэнергии. Причем данный показатель может снизиться до 8 раз

Здесь очень важно соблюдать не каждый пункт в отдельности, а все в комплексе. Только так можно сохранить максимальную эффективность работы, заложенную производителем

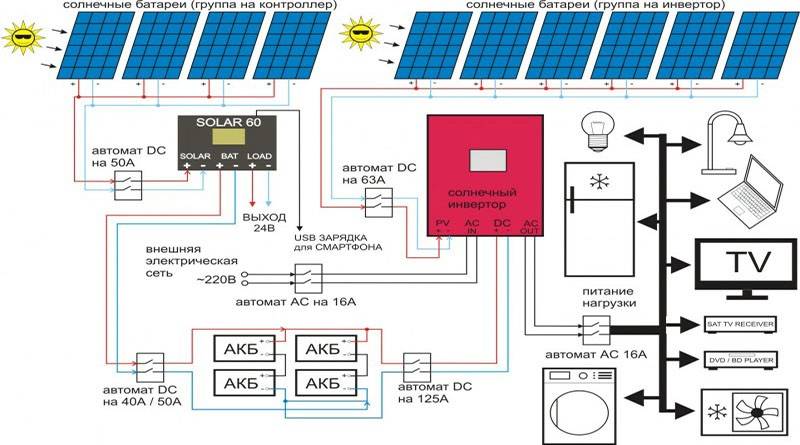

Схема электропроводки от гелиопанелей

Чтобы понять, каким образом солнечная электроэнергия для дома попадает в электросеть и питает бытовые приборы, стоит рассмотреть схему работы солнечного оборудования. Несмотря на кажущуюся сложность, принцип действия схемы является достаточно простым и состоит из четырех этапов.

Солнечные панели являются первым компонентом электрической схемы. Они собираются из заданного количества пластин фотоэлементов в прямоугольные тонкие модули. Мощность фотопанелей может быть разной, однако она всегда делится на 12 вольт.

Для улавливания фотонов плоские панели размещают на открытых для солнечного света пространствах. Мощные солнечные батареи для дома получаются после объединения модульных блоков между собой. Такая батарея предназначена для преобразования солнечной энергии в постоянный ток.

Аккумуляторы служат для накопления электроэнергии, полученной от солнца. В данном случае, если бытовые приборы в доме были подключены к центральной электросети, то генерируемая солнечная энергия накапливается в аккумулирующих устройствах. Кроме того, они запасают излишнее количество электроэнергии, поступающей с гелиопанелей, которая не расходуется в полном объеме.

Задачей аккумулятора является подача необходимого количества электроэнергии и обеспечение стабильности напряжения, когда возрастает ее потребление. Ту же функцию аккумуляторные блоки выполняют в ночное время суток либо при недостатке солнечного света, когда фотопанели не работают.

Последний важный узел схемы электроснабжения от солнечных батарей – это инвертор. Он необходим для преобразования постоянного тока, который подается от солнечных модулей к аккумуляторам, в переменный с напряжением в 220 вольт. Как известно, такой уровень напряжения необходим для работы большинства современных бытовых приборов.

Методика расчета

Схема солнечной энергосберегающей системы.

После выбора наклона солнечных батарей можно проводить расчет потенциальной производительности, количества солнечных модулей, требуемых для работы системы в выбранном режиме. Расчет и оценка проводится для худшего месяца (январь – для Москвы), летнего максимума (в Москве это июль) и для большей части года (февраль-ноябрь). Стандартную инсоляцию рассчитывают для площади в 1 м², номинальная мощность определяется при 25°С для стандартного потока света в 1 кВт/м².

Принимая максимальную инсоляцию (мощность солнечного излучения на поверхности Земли), расчет показывает, что выработка батареи относится к инсоляции 1м² так же, как мощность батареи относится к показателю мощности солнечного излучения на земной поверхности в ясную погоду, приходящейся на 1 м², то есть к 1000 Вт.

Умножая месячную инсоляцию на соотношение мощности батареи и максимальной инсоляции, можно полноценно оценить выработку солнечной батареи за отдельный месяц.

Расчет выработки фотоэлектрической панели проводится с помощью следующей формулы:

Eсб = Eинс . Pсб . η / Pинс,

где Eинс – месячная инсоляция квадратного метра, Eсб – выработка энергии солнечной батареей, η – общий КПД передачи тока по проводам, Pсб – номинальная мощность солнечной батареи, Pинс – максимальная мощность инсоляции м² земной поверхности

Важно инсоляцию и желаемую выработку использовать в одних и тех же единицах (джоулях или киловатт-часах). Имея показатели месячной инсоляции, можно оценить результаты полученной номинальной мощности солнечной батареи дома, нужной для обеспечения необходимой выработки в течение месяца

Pсб = Pинс . Eсб / (Eинс . η)

Схема устройства солнечного коллектора.

Максимальная мощность солнечной батареи, указанная производителем, достигается в случае напряжения на ее выходе, которое превышает напряжение аккумуляторных батарей на 15-40%. Ряд моделей недорогих контроллеров заряда подключаются напрямую, «просаживая» выходное напряжение батареи ниже оптимального. Поэтому данную категорию потерь также необходимо заложить в КПД, уменьшив его на 15-25%. Однако представлены и модели контроллеров, удерживающие данные потери в пределах 2-5%.

Мощность солнечного излучения изменяется от месяца к месяцу, притом что номинальная мощность солнечной батареи остается неизменной, именно она должна стать основой определения места для установки. Благодаря формуле (2) удается оценить номинальную мощность батарей для определенных условий инсоляции, однако она малоэффективна для оценки возможностей в течение всего года. Для подробного рассмотрения режимов энергоснабжения таблица строится на основе формулы (1).

Обустройство аккумуляторного энергоблока

Чтобы правильно подобрать аккумуляторы для солнечных батарей, необходимо учесть такие правила:

  1. Аккумуляторные батареи для электростанций на солнечной энергии должны иметь маркировку «SOLAR». Ни в коем случае нельзя использовать стандартные аккумуляторы для автомобилей.
  2. Мощность батарей и другие их рабочие характеристики должны быть одинаковыми, идеально, если все приборы будут из одной партии.
  3. Для установки солнечной батареи в частном доме необходимо выбрать теплое помещение. Максимальное количество энергии гелиостанция вырабатывает при температуре воздуха порядка 25 ℃. Если же температура воздуха опустится до -5 ℃, батарея будет работать всего на 50% мощности.

Например, при использовании аккумуляторной батареи с напряжением в 12 вольт и емкостью 100 А·ч, можно запитать оборудование общей мощностью в 1200 Вт, которая будет работать в течение часа. Однако в таком случае в конечном итоге батарея окажется полностью разряженной. Такого допускать ни в коем случае не стоит.

Примечательно, что долговечность аккумуляторов на солнечной энергии будет обеспечена лишь в том случае, если их не будут разряжать ниже 70 %, максимум – не ниже 50 %. Если взять усредненное значение, скажем, в 60 %, то можно расходовать по 720 Вт/ч на каждые 100 А·ч емкости аккумулятора (1200×60 %).

В то же время, если установлено слишком много аккумуляторных батарей, они будут постоянно недополучать уровень заряда. Это пагубно скажется на их долговечности. Лучше всего, если установлено столько аккумуляторов солнечной электростанции, чтобы хватало для снабжения потребители энергии в течение 1 суток.

Вычислить необходимую общую емкость аккумулятора можно, найдя кратное между суточным потреблением энергии (12000 Вт) и энергозапасом (720 Вт/ч), умноженное на 100 А·ч:

12000/720×100 ≈ 1600 А·ч.

Расчеты показали, что для бесперебойной работы солнечной подстанции необходимо либо 16 батарей по 100 А·ч, либо 8 по 200 А·ч, которые подключены последовательно-параллельно.

Разновидности

Эффективность и производительность солнечных панелей зависят от конструкции отдельных элементов. Существует несколько разновидностей:

  1. Монокристаллические. Изготавливаются из одного монокристалла, выращенного из кремния в определенных условиях. Представляют собой тонкий поперечный срез. КПД составляет 17–22 %. Это самые дорогие и качественные элементы. Внешне выглядят как черные прямоугольники со скошенными краями.
  2. Поликристаллические. Разработаны для того, чтобы снизить себестоимость и конечную цену элементов. Изготавливаются из расплава кремния, состоящего из множества кристаллических образований. КПД составляет 12–18 %. Характеристики этих элементов несколько снижены, но и цена более доступная для массового покупателя. Внешне они представляют собой синие прямоугольники.
  3. Аморфные элементы. Эти элементы имеют более слабые характеристики, чем моно- или поликристаллические конструкции. Однако, они намного дешевле, что позволяет получить общую мощность аморфных солнечных панелей, не уступающую более производительным конструкциям. Разница только в количестве элементов. Аморфные солнечные батареи изготавливаются из разных материалов, могут быть жесткими или гибкими. Особенностью таких панелей является способность работать в пасмурную погоду, когда освещенность низкая.

Самыми производительными панелями считаются арсенид-галлиевые, но их обычно не учитывают в общей классификации. Они слишком дорогие, поэтому для частных пользователей не доступны.

Кроме этого, существуют одно- и двухсторонние солнечные батареи, способные поглощать свет одной или обеими сторонами. Однако, пока применения двусторонним панелям не найдено, так как для использования одновременно обеих сторон требуется отражающая система. Она сложна в изготовлении и настройке, дешевле использовать большее количество обычных панелей.
