Пиролизная печь своими руками: инструменты и материалы, этапы сборки

Порядок изготовления пиролизного котла

Прежде чем приступать к изготовлению котла, ознакомьтесь с некоторыми полезными рекомендациями. При условии их соблюдения готовое оборудование будет максимально производительным, эффективным и экономичным.

Полезные рекомендации

1. Систему нужно укомплектовать вентилем для регулирования интенсивности движения теплоносителя.
2. Для увеличения теплоотдачи трубу теплоносителя лучше сделать изогнутой, к примеру, в форме змеевика.
3. Проем для загрузки топлива должен иметь прямоугольную форму. При этом дверцу отверстия следует укомплектовать стальной накладкой для уплотнения.
4. Для контроля интенсивности поступающего воздушного потока система укомплектовывается ограничителем.

Инструкция

Чертеж пиролизного котла

Первый шаг. Из листового металла вырезаем стенки корпуса котла в количестве 4 штук. В передней стенке вырезаем отверстия для топочной камеры и зольника.

Второй шаг. Вырезаем отверстия для трубников и дымососа.

Третий шаг. Соединяем вместе все металлические стенки, за исключением задней. Для этого используем сварочный аппарат. Тщательно отшлифовываем стыки между сторонами будущего отопительного котла.

Стенки котлаДверцаЗольник

Четвертый шаг. Собираем теплообменник котла в соответствии с представленной схемой. Свариваем трубы.

Котел

Пятый шаг. Вставляем теплообменник в корпус котла. Убеждаемся в герметичности соединений с помощью компрессора. При отсутствии течей привариваем заднюю стенку корпуса.

Шестой шаг. Устанавливаем решетку колосника. Она разделит корпус котла на 2 камеры. В одной (нижней) будет тлеть загрузка, во второй – сгорать газы. Нижнюю камеру укомплектовываем воздуховодом, а после обкладываем огнестойким кирпичом с каждой стороны.

Корпус пиролизного котла изнутри

Седьмой шаг. Монтируем дверцы зольной камеры и топливника. Они должны максимально плотно прилегать к корпусу.

Восьмой шаг. Устанавливаем собранный котел на предварительно выложенную кирпичную опорную площадку.

Девятый шаг. Подключаем дымоход. Трубу для отведения дыма рекомендуется обернуть минеральной ватой для утепления.

Десятый шаг. Подключаем к агрегату водяной контур.

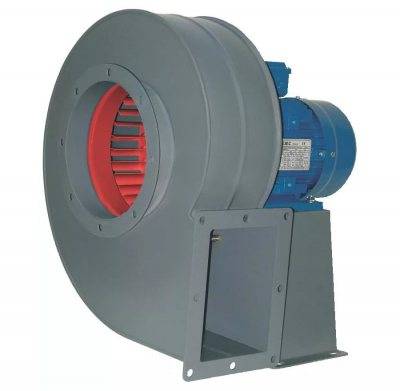

Одиннадцатый шаг. Устанавливаем дутьевой насос.

КотелПиролизный котел своими руками

Дополнительно котел можно автоматизировать, установив систему температурных датчиков и регуляторов. Они будут контролировать интенсивность подачи воздуха.

Вытяжка около котлаБлок автоматики (подключен насос, вытяжка и датчики)

Как сделать пиролизный котёл своими руками

Технологический процесс изготовления котла пиролизного принципа действия включает выполнение слесарных и сварочных работ.

Необходимые материалы и инструмент

Для изготовления качественного агрегата необходим опыт в работе со следующими инструментами:

• аппарат электросварочный;
• дрель электрическая;
• угловая шлифмашина;
• набор слесарных инструментов — угольник, уровень.

Потребуются материалы и комплектующие:

металл:

• листовой, толщина 4 мм, 7,5 м²;
• труба — 8 м (диаметр 57 мм, толщина стенки 3,5 мм);

полоса сталь (толщина 4 мм, ширина 20 мм) — 7,5 мп;
полоса сталь (толщина 4 мм, ширина 30 мм) — 1,5 мп;
полоса сталь (толщина 5 мм, ширина 80 мм) — 1 мп;
шамотный (огнеупорный) кирпич — 15 шт;
профтруба 60×30 (толщина стенки 2 мм) — 1,5 мп;
профтруба 80×40 (толщина стенки 2 мм) — 1 мп;
круг отрезной d 230 — 10 шт.;
круг шлифовальный d 125 — 5 шт.;
электроды — 5 пачек;
датчик температуры.

Температурный датчик — это механическое устройство контроля количества воздуха, проходящего в камеру сгорания.

Продуктивность работы котла зависит от функционирования дымоотводящей трубы. Для обеспечения хорошей тяги дымоотвод должен соответствовать требованиям качества:

• высота не меньше 5 метров;
• хорошее утепление;
• отсутствие резких изгибов;
• отвод конденсата;
• простой доступ для чистки.

Чертежи и схемы устройства

Пиролизный котёл без принудительной вентиляции имеет наиболее простую схему. Энергонезависимость конструкции удешевляет эксплуатацию агрегата.

Схема пиролизного котла с естественным дымоотводом имеет вид:

Котёл состоит из трёх основных камер:

• загрузочная, служащая для заброса топлива;
• камера дожига, куда подаётся вторичный воздух;
• теплообменник, выходящий в трубу.

Горение сырья направляет поток газа сверху вниз. При подаче воздуха под колосники в массив шамотного кирпича происходит дожиг горючих газов. Продукты распада уходят через теплообменник в дымоотвод. Регулировка тяги выполняется термодатчиком на выходе из котла с помощью цепочки, связанной с заслонкой подачи вторичного воздуха.

Подробную деталировку с размерами и допусками можно взять в стандартном чертеже:

A — контроллер контура котла; B — дверца загрузки; C — крышка зольника; D — дымоотвод; E — муфта для датчика температурного предохранителя; F — патрубок предохранительного клапана; G — подающая магистраль контура; H — подвод холодной воды в теплообменник; L — обратная магистраль контура котла; M — расширительный бак

Пошаговая инструкция изготовления агрегата

Изготовления пиролизного котла своими руками разделяется на этапы:

1. Согласно чертежу выполняется разметка и нарезка деталей для корпуса. После «прихватывания» элементов производится контрольный замер, затем делаются сварочные швы. Установленные на свои места задняя панель и боковые стенки свариваются с двух сторон, зачищаются, обрабатываются сварочным герметиком.
2. Производится монтаж труб теплообменника.
3. После наваривания внешней стенки и обечаек дверок устанавливается механический регулятор контроля теплоносителя.
4. Дымоход собирается наращиванием трубы Последующую часть нужно вставлять внутрь предыдущей, чтобы конденсат не попадал на внешнюю сторону. Готовая конструкция окрашивается огнеупорной краской.

Буржуйка

Таким примером может послужить простая буржуйка, с разделённой топкой. Если честно, эта печь выполняет функцию псевдо-пиролиза, поскольку простая конструкция, весьма далека от описанной теории, термической деструкции органического сырья с раздельным сжиганием её продуктов. Перегородка, разделяющая топку, имитирует возможность двух отдельных процессов, газогенерации и дожига. Наличие в данном случае форсунок подачи дополнительного воздуха, даёт весьма сомнительную возможность, полноценно сгорать продуктам тления. Это происходит, благодаря основному пламени, либо не случается вовсе.

Для изготовления такой “газовой” буржуйки, требуются минимальные переделки в конструкции. В пространство топки вваривается металлическая пластина и можно считать себя — “впереди планеты всей”. Некоторое улучшение, вследствие таких переделок конечно возможно. Но заключаться оно будет, в банальном удлинении пути, проходимого горячими газами. Необходимость пиролиза у кирпичной печи, на мой взгляд, весьма сомнительна. Отопительно – варочная шведка средних размеров, с встроенными в простенок каналами, имеет очень хорошие рабочие характеристики, в чём я могу убедиться как пользователь. Построение такой конструкции из кирпича, требует больше знаний и дополнительных материалов. Нестандартные габариты и опасность проникания угарных газов, не предполагают её размещение, в жилом помещении. Совсем другое дело, применение для промышленных нужд. Возможен обжиг глиняных изделий или отпуск металла. Внутри большая полость для выдержки керамики и длительное время может поддерживаться высокая температура.

Принцип действия печи

Отличием такой конструкции от обычной печки заключается в длительном горении топлива, что приводит к гораздо более высокому уровню теплоотдачи. В простых твердотопливных обогревательных конструкциях процесс происходит следующим образом: дрова горят, от пламени нагреваются стенки сооружения, от них тепло идет в помещение. Дым, образующийся от сгорающего топлива, уходит напрямую на улицу через дымоход.

Но дело в том, что именно в этих продуктах горения содержится очень большое количество тепловой энергии, которая, по сути, пускается по ветру. Если бы дым не улетал так быстро, то за счет него в помещение попало бы еще немало тепла.

Некоторые хозяева домов знают об этом факторе и прокладывают трубу дымохода через все помещение, деля ее максимально возможной длины. Конечно, при этом они получают еще некоторое количество тепла. Но большая его часть все же так и продолжает уходить. Именно поэтому простые твердотопливные печки требуют постоянной «подкормки» — закладка дров производится очень часто.

Что касается пиролизного оборудования, то здесь практикуется иной подход. В печах оборудуется две камеры. В одну из них загружается топливо — обычно дрова —, и там оно горит. При этом вырабатываются продукты пиролиза — то есть газы, способные сгорать при высоком температурном режиме. Они поступают во вторую камеру, и туда же приходит вторичный воздух, который необходим для воспламенения. Что, собственно, и происходит.

Естественно, в процессе сгорания пиролизных продуктов вырабатывается большое количество тепла, которое также работает на обогрев помещения, как и та тепловая энергия, которая выходит при непосредственном горении топлива. Таким образом, эти печи обладают несколькими преимуществами:

• высокая эффективность, по сравнению с обычными печами. КПД пиролизных конструкций может доходить до 95%, а это очень неплохо,
• длительный процесс горения. Это обусловлено и большой тепловой отдачей, и тем, что основная камера делается довольно большой. Поэтому в печь помещается довольно много дров. Это очень удобно с точки зрения эксплуатации — как правило, закладка топлива производится всего один раз в сутки,
• возможность регулировки процесса горения топлива. Вы можете контролировать подачу как первичного, так и вторичного воздуха. От этого зависит интенсивность горения дров и пиролизных продуктов. Таким образом, вы можете выставлять температурный режим обогрева в зависимости от текущих потребностей,
• экономия топливных ресурсов. Поскольку дрова в данном случае отдают максимальное количество тепла, их требуется меньше, чем для обычной печки,
• широкая область применения. Пиролизные печи можно использовать как в жилых помещениях, так и в хозяйственных, а также в бане и на улице,
• легкость изготовления. Вы вполне можете соорудить конструкцию самостоятельно. Конечно, простота варьируется от способа изготовления. Например, сделать печь из металла легче легкого, никаких особых навыков вам не понадобится, да и времени этот процесс займет немного. А вот кирпичное пиролизное сооружение делается дольше и физически тяжелее — как минимум, из-за веса блоков. Но все же любая из этих разновидностей доступна для самостоятельного изготовления, о чем будет рассказано ниже.

В качестве недостатка сооружения можно назвать, разве что, наличие определенных требований к качеству топлива. Влажные дрова здесь точно не будут востребованы, поскольку водяные пары сведут на нет всю эффективность печки — они будут активно мешать переработке выделяемых газов. Поэтому важен и изначальный подбор качественного топлива, и его правильное хранение.

Теперь вы знаете общий принцип действия печи, а также можете принять решение о ее необходимости. Конечно, можно приобрести конструкцию и в магазине. Но зачем, если ее вполне можно сделать самостоятельно, заодно потренировавшись в работе с металлом или кирпичом. Начнем, пожалуй, с первого варианта.

Установка и эксплуатация печи для сжигания мусора

Печь для сжигания мусора устанавливают по правилам или собственным рассчитанным чертежам. Если вещь из магазина, лучше монтаж и настройку доверить сервисной службе.

Дополнительного разрешения на установку бытовой конструкции на дачном участке не требуется, но инструкцию и правила эксплуатации никто не отменяет.

Модернизация печки

Дутьевой вентилятор обеспечит стабильность температурного режима во всех обогреваемых помещениях.

Почти любую пиролизную печь можно превратить в котёл для водяного отопления. Для этого внутрь встраиваются готовые или самодельные (из металлических труб) теплообменники. В комнатах устанавливаются радиаторы, в систему заливается вода – полноценное отопление готово.

Для этих целей лучше всего приспособить пиролизную печь с дутьевым вентилятором – оснастите её внешним блоком управления, отслеживающим температуру и управляющим работой вентилятора.

Варочные панели и встроенные духовые шкафы – вот чем ещё можно оснастить любую печь. Энергии пиролизного горения хватит не только на обогрев, но и на приготовление еды. Варочные поверхности и коробки духовых шкафов приобретаются в специализированных магазинах. Духовку можно изготовить самостоятельно из листового железа. Что касается варочных поверхностей, то они делаются из чугуна – самому такое не сделать.

Пиролиз ТБО должен помочь землянам очистить окружающую среду от мусора и уменьшить нагрузку на нефтеперерабатывающую промышленность. Это производство, которое может дать ощутимый доход бизнесмену, наладившему его, так как сырьем служит дешевый мусор, которого только по России за год образуется 3,5 миллиарда тонн.

Принцип работы и конструкция пиролизной печи

Принцип работы пиропечи заключается в том, что топливо, заложенное в топку агрегата, тлеет при минимальном доступе воздуха. При этом топка расположена над отсеком, куда поступают угарные газы. Они по каналам проходят между стенками печки и топки, где и сгорают.

Чтобы газы смогли опуститься вниз, необходимо в топке создать избыточное давление. Вот почему в нее подается воздух, который специалисты называют первичным. В камеру дожига также подается воздух, чтобы газы могли гореть. Они без кислорода гореть не будет. Это воздух называется вторичным. Газы, перемешиваясь с воздухом, образуют горючую смесь, которая, сгорая, выделяет огромное количество тепловой энергии

Кстати, очень важно соблюсти пропорции воздуха и угарных газов. Чего-то будет больше или меньше, сразу отразиться на процессе сгорания

Далее оставшиеся продукты выводятся дымоходом в атмосферу.

Три стадии работы пиропечки

Кстати, агрегат можно изготовить и уже из готовых изделий, к примеру, из газового баллона, толщина стенки которого как раз подходит под требуемые нормы. Но для этого придется перераспределить отсеки для топки и камеры дожига. Если в классической конструкции топка располагается над камерой дожига, то это не значит, что их нельзя поменять местами. В самодельных пиролизных котлах как раз такой вариант и используется, что снижает сложность конструкции и трудоемкость проведения сборочных работ. Чтобы вы поняли, о чем идет речь, посмотрите фото ниже, где показана такая конструкция печки.

Схема работы пиролизной печи

Необходимо отметить, что камера дожига может располагать и сбоку от топки. Ведь основное требование процесса пиролиза – это отделение газов от топлива

А где оно будет сжигаться неважно. Главное, чтобы оно сжигалось полностью

При этом тление может производиться снизу закладки или сверху. То есть, поджигать топлива можно как снизу, так и сверху.

Что такое печи с двойным дожигом. Устройство и преимущества

В настоящее время на рынке можно встретить огромное количество отопительных печей и каминов, при этом продавцы, расхваливая свой товар, расскажут Вам о большом количестве дополнительных функций, таких как длительное горение, подвод воздуха или даже — двойной дожиг. А что такое двойной дожиг? Какие преимущества он дает и так уж ли он необходим владельцу печи или камина? В данной статье мы постараемся ответить на все вопросы касающихся функции двойного дожига дымовых газов в современных печах и каминах.

Сам термин дожиг дымовых газов подразумевает, что догорают какие-то дымовые газы. Что это, и о каких газах речь? Возможно, для кого то будет неожиданностью, но при сгорании твердого топлива, например дров – горят газы! Да именно газы, образуются в процессе сгорания дров, и с участием содержащегося в воздухе кислорода обеспечивают пламя с выделением тепла.

Как работает печь с двойным дожигом

Так, что же из себя представляет печь с двойным дожигом, и как она обеспечивает этот дожиг дымовых газов? Прежде всего, особенностью таких печей является особая конструкция топки, в которой специальным образом происходит забор дополнительного воздуха, потоки которого распределяются по системе каналов, нагреваются и подаются в камеру сгорания.

Распределение потоков воздуха в печах каминах с двойным дожигом

Условно, по этапно, процесс двойного дожига можно описать так:

1. Дополнительный воздух поступает через отверстия забора воздуха
2. Проходя через каналы вдоль стенки топочной камеры воздух нагревается, в результате нагрева образуется давление
3. Предварительно нагретый воздух, через ряд отверстий в верхнем уровне камеры сгорания подается в топку печи
4. Смешиваясь с дымовыми газами, обеспечивает их более полное сгорание.

На приведенном ниже видео показан процесс двойного дожига в современных датских печах каминах Morso серии 7110. На данном видео ролике Вы можете увидеть подачу в камеру сгорания дополнительно подогретого воздуха через два ряда отверстий в топке данной печи.

Как отличить печь с двойным дожигом от обычной печи

Конечно, можно положится на слова продавца о наличии данной функции у понравившейся печи или камина. Однако не стоит забывать, что продавец прежде всего планирует заработать, продав Вам товар, пускай даже не самого высочайшего качества, пользоваться сам он им не намерен. По этому, не стоит покупать печь для своего дома абы где, а только в местах с хорошей репутаций, где продавцам можно доверять.

Визуально, наличие функции двойного дожига можно определить заглянув в топку печи. У печей с функцией длительного горения в верхней части топки можно увидеть ряд отверстий для подачи предварительно нагретого воздуха.

Ряд отверстий для подачи дополнительного воздуха в топку печи при двойном дожиге

Однако, следует учитывать, что некоторые недобросовестные производители, просто создают отверстия в топке печи, эмитируя наличие функции двойного дожига

Поэтому, прежде чем выбрать и купить печь камин, лучше обратить внимание на репутацию производителя

Преимущество печей с функцией длительное горение

Печи с функций длительное горение, несомненно имеют ряд преимуществ перед обычными печами:

• Красивое горение – печи с двойным дожигом, как правило обеспечивают более красивое сгорание. Пламя в такой печи более объемно, имеет завораживающую красивую форму.
• Эффективность печи – такие печи более эффективно используют топливо (дрова), которые сгорают практически полностью, оставляя минимум золы. Дополнительный воздух в топке печи, смешиваясь с дымовыми газами, обеспечивает их более полное сгорание. Так достигается максимальная высокая температура и теплоотдача камина.
• Сохранность дымохода. В печах с двойным дожигом образуется и попадает в дымоход минимальное количество сажи и копоти. В печах с обычным режимом горения напротив, образуется большое количество сажи, которая попадая в дымоход смешивается с влагой, образует агрессивную среду и приводит к его коррозии. Дымоход при использовании печей длительного горения будет служить более длительное время.
• Экологичность. Топливо в печах с двойным дожигом, сгорает практически полностью, с минимальными выбросами в атмосферу продуктов сгорания, и практически не загрязняют окружающую среду. Жители Российской Федерации не предают большого значения экологической безопасности, а к примеру в странах Евросоюза – установлены зоны контроля дымовых выбросов, где запрещено использовать печи без двойного дожига. И многие производители отказываются от производства старых моделей печей и каминов без двойного дожига.

Толщина блинов

Эта величина находится в обратной пропорциональности к внутреннему диаметру D. Необходимо добиться оптимального нажима поршня на топливную закладку. Если давление будет недостаточным, это приведет к снижению коэффициента обратного действия. Как результат, может случится обратное возгорание топки с дальнейшим выходом дыма через трубу. Если же поршень будет очень тяжелым, это заметно уменьшит необходимую для качественного горения воздушную прослойку: в результате пламя затухнет.

Соотношения между внутренним диаметром и толщиной блинов примерно такие:

• 30 см – 6-10 мм.
• 40 см – 6-8 мм.
• 60 см – 4-6 мм.
• 80 см – 2,5-4 мм.

Безопасность

Пиролизная печь своими руками – это вполне реально, однако важно сделать подробный чертеж, а также иметь навыки работы со сварочным аппаратом. Поскольку образование газа происходит неравномерно, требуется обеспечение мониторинга за соотношением газа и кислорода

Для этого используется электроника, которая отслеживает процессы. Одна камера формирует давление, другая – создает баланс состава топливовоздушной массы. Этим и отличаются конструкции, изготовленные на заводе и своими руками.

Безопасные модели пиролизных котлов

Небольшая пиролизная печь, которую можно использовать в гараже

Создаём пиролизный котёл

Разбор схем и чертежей

Чтобы создать пиролизный котёл своими руками, важно тщательно изучить схемы и чертежи. Именно по ним вы сможете подобрать конструкцию и максимально точно определить количество нужных для строительства материалов. На схеме и чертеже пиролизного котла отображены основные элементы, без которых невозможно построить конструкцию своими руками:

На схеме и чертеже пиролизного котла отображены основные элементы, без которых невозможно построить конструкцию своими руками:

• регуляторы,
• дымовые каналы,
• отверстия для воздуха,
• трубы для подачи воды,
• трубы для отвода воды,
• камера сгорания,
• вентилятор.

Очень важно при изготовлении пиролизного котла своими руками придерживаться чертежей и схем. Дело в том, что это сложное устройство, в котором будут происходить высокотемпературные процессы. Поэтому малейшая ошибка может обратиться аварийной ситуацией

Поэтому малейшая ошибка может обратиться аварийной ситуацией.

Для частного дома будет достаточно пиролизного котла, мощность которого составляет 40 кВт. Не стоит стремиться к большой мощности. Дело в том, что в таком случае конструкция становится значительно сложнее. Мало того, конечная стоимость также увеличивается.

Выбор мощности пиролизного котла, который вы собираетесь создать, влияет на размер ключевых деталей на чертеже или схеме. От правильного подбора размеров зависит нормальное функционирование устройства.

Совет. Если вы владелец маленького домика, то можно остановить свой выбор на котле с мощностью в 30 кВт. Этого будет более чем достаточно.

Инструменты, необходимые для изготовления котла своими руками

Чтобы своими руками сделать конструкцию, работающую на основе пиролизной реакции по чертежам и схемам, необходимо запастись некоторым инвентарём. Для воплощения задумки в жизнь, вам понадобятся следующие материалы и инструменты:

• болгарка,
• сварочный аппарат,
• шлифовальные круги,
• электрическая дрель,
• электроды,
• трубы различного диаметра,
• полосы стали,
• термодатчик,
• вентилятор,
• металлические листы.

Это базовый набор, который необходим, чтобы создать пиролизную систему своими руками по схемам и чертежам. Конечно же, в процессе работы может возникнуть необходимость в дополнительных инструментах и материалах.

Внимание. Толщина стали для корпуса должна быть 3 мм, а лучше 4

Тонкости сборки

После того как вы выберите подходящую схему, можно будет приступить к сборке. При этом необходимо придерживаться следующих рекомендаций:

Отверстие, через которое в топку будут попадать дрова и брикеты должно располагаться немного выше, чем у обычных твердотопливных конструкций. Не забудьте про ограничитель. Его главная задача — это контролировать количество воздуха. Для его создания нужна семидесятимиллиметровая труба в сечении. Её длина должна быть больше корпуса. К ограничителю приваривается диск. Элемент должен быть выполнен из стали. Место приваривания — низ конструкции. В результате у вас получится зазор в 40 мм. Чтобы установка ограничителя стала возможной необходимо сделать дырки в соответствующих местах крышки. Лучшей формой для отверстия, через которое будут загружаться дрова является прямоугольник

При этом важно не забыть о дверце. Она должна иметь специальную накладку для лучшей фиксации

Также в конструкции необходимо предусмотреть отверстие, через которое будет удаляться зола. Трубу для теплоносителя нужно сделать с изгибом

Это позволит повысить отдачу тепла.

Ещё одним важным элементом согласно любой схеме и чертежу является вентиль. С его помощью вы сможете контролировать количество теплоносителя, поступающего внутрь. Поэтому лучше всего расположить его в удобном и легкодоступном месте. Сам алгоритм создания пиролизного котла своими руками по чертежам вы можете увидеть на видео внизу.

После сборки огромное значение имеет первый запуск. Лишь после того, как вы убедитесь, что в продуктах горения нет угарного газа, можно будет утверждать, что всё сделано правильно. Для этого лучше использовать специальное оборудование.

Создать котёл, работающий на основе принципа пиролиза можно своими руками. Но перед тем как начать работу необходимо написать проект. Основную роль в нём будет играть рисунок со схемой изделия и размерами.

Обсудить статью на форуме

Подготовка к сборке

Сам процесс начинается с подбора чертежей. Если вы не инженер, а тем более не теплотехник, то не надо заниматься самодеятельностью. Чертежи вы найдете в свободном доступе в Интернете и спецлитературе.

Главное, подогнать конструкцию под необходимые требования системы отопления дома. Итак, чтобы сделать пиролизный котел своими руками, надо предварительно подготовиться.

Сначала собираем инструменты:

• электросварочный аппарат;
• болгарка;
• молоток;
• рулетка и карандаш;
• дрель.

Материалы

Подготавливаем материалы:

• стальной лист толщиною 4 мм;
• труба диаметром 100 мм;
• труба 32, 50 мм;
• прямоугольная труба 60х30 мм толщиной 2 мм;
• вентилятор.

Нарезка деталей

Если собирать самодельный пиролизный котел упрощенного типа, то его можно сделать из буржуйки. Только прибор этот будет не горизонтального типа, а вертикального, потому что оптимальный вариант конструкции – топка для сгорания пиролизного газа над топкой, где тлеют дрова. Таким образом, газ будет самотеком подниматься из первой камеры во вторую.

Поэтому из листового железа надо будет нарезать несколько прямоугольников, составляющих стенки корпуса. Плюс еще надо будет сделать несколько прямоугольных участков: для перегородки двух топок, для отсечения камер сгорания от отсека, где будет располагаться теплообменник. На одном из листов вырезаются два прямоугольных отверстия: верхнее – под дверцу топочной камеры, нижнее – под зольниковый отсек.

Из прямоугольной трубы необходимо нарезать два отрезка шириной, равной глубине котла. Обязательно из арматуры варится решетка (можно приобрести готовую). Изготавливается теплообменник из трубы 50 мм.

Принцип работы пиролизной печи

https://pirolizeco.ru

Печь для пиролиза состоит из корпуса. Внутри установлена встроенная топка. В нее закладывается древесина или иное сырье для переработки. Когда отсек топки закрыт, воздух внутрь не поступает. Элементы конструкции герметичны – дверь печи закрывается вплотную. В установке работает вентилирующая система для приточно-вытяжных функций.

В условиях пиролиза топливо сгорает медленно. После закладки сырья в отсек оно поджигается. Понадобится время, чтобы разгорелся материал. Затем доступ кислорода перекрывается. Из-за нехватки воздуха горение замедляется, а дрова обугливаются.

В процессе выделяется мощная тепловая энергия. Эффект обусловлен тем, что при низкой концентрации кислорода материал горит медленно. Результатом процесса становится кокс, зола и газ. Горячий газ внутри котла взаимодействует с воздухом и горит при высокой температуре. Эта реакция сопровождается выделением тепла.

Пиролизная установка работает в два этапа:

1. Вначале сгорает материал, отправленный в отсек. На этом этапе доступ кислорода заблокирован. Выделяется горючая газовая смесь.
2. На второй стадии сгорает смесь выделенного газа с воздухом.

Двухэтапный принцип действия применяют в самодельных пиролизных печах с дожигом газов:

• «Буржуйках»;
• Дровяных печах;
• Генераторах твердотопливного типа.

Внимание! Пиролизные установки представлены разнообразными моделями. Они отличаются между собой конструкцией второго блока

Есть модификации с дополнительной вентиляцией. А другие варианты работают на естественной тяге. Механизм отвода дыма оснащен заслонками, герметизирующими печь.

Отработанные материалы выгружает вращающаяся реторта. Это изделие круглой формы, опускающееся на опору печи.
