Как сделать пол в бане теплым и чтобы не гнил

Теплые полы: краткий обзор видов

Сегодня теплый пол в комнате отдыха бани – это привычное явление, уже ставшее неотъемлемой частью комфорта. Особенно, когда речь идет о плитке, а не дереве.

Чтобы обеспечить прогрев поверхности, могут применяться следующие виды полов:

• водяные;
• электрические кабельные;
• инфракрасные;
• воздушные.

На первом этапе руководствоваться выбором следует исходя из финансового положения и требований самих полов:

1. Водяные. Необходима идеально-ровная поверхность. Придется докупать дополнительное оборудование для контроля за температурой. Довольно дорогой вид, хоть и самоокупаемый.
2. Кабельные. Потребляют много энергии, поэтому следует удостовериться, что текущая проводка справится с напряжением. Дешевле водяных.
3. Инфракрасные. Они не имеют каких-либо специфических требований. Доступный.
4. Воздушные. Очень дорогостоящие в плане установки.

Более подробно обо всех видах, кроме воздушного, который является слишком дорогим, далее в статье.

Общие принципы устройства тёплых полов в бане

По фото очень сложно составить представление о том, как сделать тёплый пол в бане. Для этого нужно знать общие и частные принципу устройства таких конструкций. В зависимости от планировки бани устройство тёплого пола обычно делается в моечном отделении. Для любого пола с подогревом нужна качественная теплоизоляция снизу. После этого делается стяжка из цементно-песчаного раствора или сухой смеси. После стяжки можно укладывать напольное покрытие, будь то керамическая плитка или деревянные настилы.

Некоторые мастера советуют помимо теплоизоляции укладывать под стяжку и гидроизоляционный слой. Это позволит избежать образования конденсата в пироге пола во время работы нагревательной системы. В качестве гидроизоляции можно использовать обычную полиэтиленовую плёнку. Теплоизоляцию лучше делать пенополистиролом, минватой, керамзитом или фольгированным пенофолом.

Как сделать теплый пол в бане от печки?

Если вы решите построить русскую баню с туалетом, парной, моечным помещением и комнатой отдыха, например, размером 6х5 м, то устройство тёплого пола может понадобиться не только в моечном отделении. Такая планировка предполагает сооружение тёплых полов и в других помещениях (туалете, комнате отдыха).

Элементы системы «теплый пол»

Комплектация системы теплого пола, работающего от печи в бане, будет несколько отличаться от той, что используется в доме. К основным элементам относят следующее.

Таблица. Основные комплектующие для «теплого пола»

Иллюстрация	Описание
Контур для теплого пола	В качестве контура, по которому движется теплоноситель, используют трубы из сшитого полиэтилена, благодаря их повышенной термостойкости и длительному сроку службы. Трубы из полипропилена прослужат еще больше – около 50 лет. Трубы из меди или нержавеющей стали (в виде гофры) имеют отличные эксплуатационные характеристики, но их стоимость довольно высока. Эффективность работы всей системы зависит от правильной укладки контура, соблюдения шага и радиуса поворота труб. Фиксируют контур разными способами (между бобышек матов, в специальных углублениях на матах, жгутами к теплоизолятору или пластиковыми скобами). Затем трубы заливают бетонным раствором.
Смесительный узел	Печь не устроена таким образом, чтобы обеспечивать нагрев теплоносителя до определенной температуры. Вода нагревается до состояния кипятка. В контур ее заливать нельзя. Поэтому необходимо установить смесительный узел, с помощью которого кипяток будет смешиваться с остывшей обраткой до комфортных 40 градусов. Смесительный узел позволяет выполнить регулировку и настройку, а также поддержание в автоматическом режиме необходимой температуры воды в контурах.
Теплообменник	Это емкость, расположенная над топкой, в которой происходит нагрев жидкости.
Циркуляционный насос	Чтобы обеспечить равномерное распределение и движение воды в контурах используют циркуляционный насос. Он создает необходимое давление в трубопроводе. От площади помещения зависит мощность прибора.
Система водоотведения	При изготовлении конструкции пола в бетонной стяжке необходимо оборудовать сливное отверстие, через которое вода будет уходить через трубу в канализацию. Поэтому пол в бане должен иметь уклон в сторону сливного отверстия или трапа.

контур для теплого пола
Смесительный узел
Циркуляционный насос

Монтаж в стяжку

Перед тем как приступать к монтажу пирога теплого пола, необходимо на бумаге выполнить расчеты и схему укладки контура, места расположения оборудования – смесительного узла, насоса, емкости теплообменника. Схема позволит вычислить длину контура и определиться с количеством материала.

Самый надежный и оптимальный способ устройства теплого пола в бане – в бетонную стяжку. Главное соблюдать технологию изготовления раствора и его высушивания – на это потребуется не менее 28 дней. В этот период пользоваться теплым полом нельзя. Работоспособность системы следует проверить до заливки стяжки.

Таблица. Пошаговая инструкция монтажа теплого пола

Иллюстрация
Описание
Структура черновой стяжки
Первым шагом будет подготовка основания и системы водоотведения (ее расположение также следует отразить на схеме). Грунт выравнивают и трамбуют. Закладывают трубы, по которым вода будет отводиться в канализацию. Затем засыпают песок и щебень (подушка имеет толщину 15 см), трамбуют. Насыпают утеплитель-керамзит толщиной 15-20 см. Заливают черновую стяжку.
Структура черновой стяжки
Гидроизоляцию пола в бане можно выполнить при помощи битума и рубероида. Это наиболее бюджетный способ. Поверхность бетонной стяжки смазывают расплавленным битумом, затем укладывают листы рубероида с нахлестом 10 см. Затем изготавливают еще один такой же слой. Битум можно заменить гидроизоляционной мастикой – это позволит отказаться от рубероида и выполнить работы быстрее.
Укладка утеплителя
Монтируют плитный утеплитель высокой плотности (экструдированный пенополистирол или пеноплекс). Толщина плит должна быть не менее 50 мм

Важно контролировать, чтобы сохранялся уклон в сторону сливного отверстия.
Арматурная сетка
По утеплителю укладывают арматурную стеку.
Демпферная лента
По периметру помещения вдоль стен фиксируют демпферную ленту.
Фиксация контура
При помощи пластиковых хомутов контур с учетом выбранной схемы закрепляется к армирующей сетке. На этом этапе необходимо смонтировать остальное оборудование, выполнить подсоединение и запустить теплоноситель по трубам, чтобы во время определить ошибки монтажа, если они есть.
Заливка стяжки
В процессе заливки стяжки в контурах должно поддерживаться давление

Запускать систему следует после полного высыхания стяжки.

Выбор подходящего материала

Перед тем, как делать пол в бане, следует выбрать материал. Самая важная функция пола – это быстрый отток воды в сливную яму.

Поэтому полы могут быть сделаны из различных материалов: деревянные, бетонные, глиняные, земляные. Так что выбор материала для пола зависит от вашего желания и возможностей.

Самый дешевый и популярный вариант – это конечно деревянный пол. Но при непродуманном устройстве слива дерево может начат гнить и издавать неприятный запах. Поэтому придется подумать еще об антисептике для пола в бане.

Купите специальную пропитку пола для бани, в ней меньше химии. И не забывайте проветривать баню после каждого использования. К тому же во влажной среде дерево довольно быстро размягчается и приходит в потрепанное состояние – такой пол долго не прослужит. Готовы ли вы через 4-5 лет менять полы в бане?

Пол для бани с подогревом

Теплый пол в бане

Смонтированный водяной теплый пол

Для того чтобы сделать в бане пол с подогревом, можно использовать водяные трубы и электрические кабели.

Инфракрасный обогрев полов в бане

Монтаж водяных труб достаточно сложен в исполнении. Ввиду тяжести труб под напором воды, необходимо производить усиленное армирование стяжки пола. Электрические кабели в этом плане имеют значительно больше преимуществ. Они сравнительно легки и просты в укладке, продаются готовыми блоками в виде «подложки», которую нужно лишь грамотно разместить на поверхности пола, а затем залить слоем бетона.

инфракрасный пол

Теплый пол. Сравнение систем

При устройстве пола с подогревом следует с осторожностью подходить к выбору финишного напольного покрытия. В частности, кафельная плитка обладает способностью быстро нагреваться, поэтому сверху нее лучше класть деревянные решетки

Как сделать пол в бане

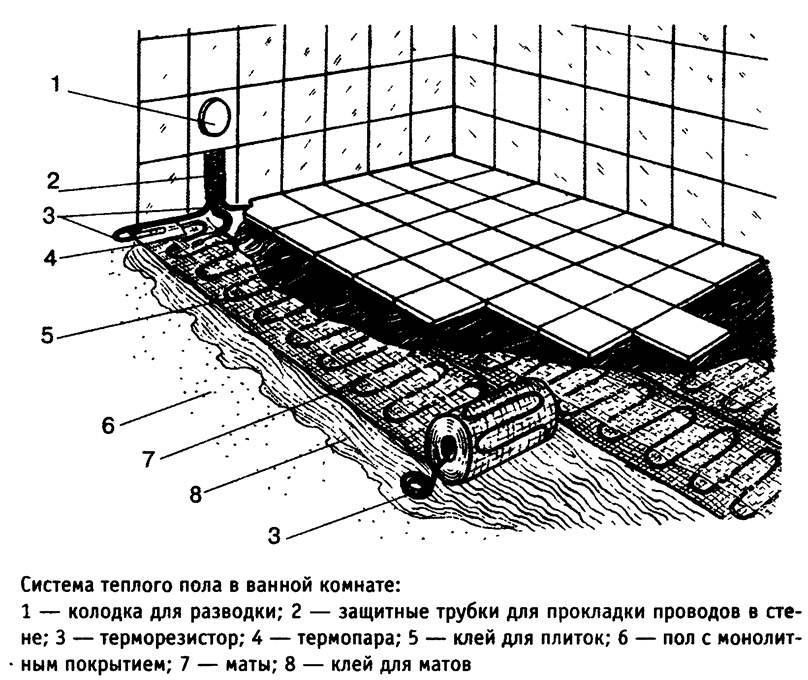

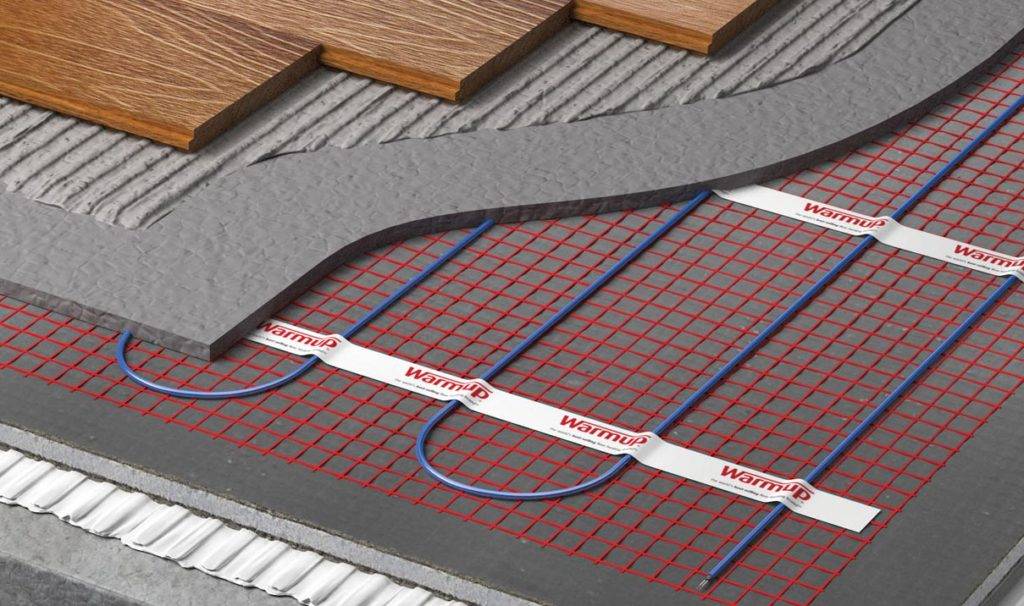

Электрический пол в бане

Это отличный выход для загородных поселков, где нет централизованного отопления, но стоит учитывать большой расход электроэнергии. Хотя при грамотной организации монтажа и утеплении всей бани и ее фундамента их можно значительно уменьшить.

Система безопасности теплых полов

Перед покупкой и обустройством одного из вариантов электрического пола, необходимо произвести расчеты и определить предполагаемый расход ресурса, предусмотреть выдержит ли такие нагрузки сеть.

К помещению бани также предъявляются высокие требования:

• все компоненты и сам теплый пол обустраивается только в сухих и чистых комнатах;
• верхнее напольное покрытие укладывается аккуратно, чтобы не повредить при этом нагревательные элементы, находящиеся под ним;
• настил выбирается в зависимости от особенностей помещения.

Принцип работы электрических полов

Поверхность такого пола служит своеобразной передаточной панелью, излучающей тепло по всему периметру помещения. Сам нагревательный элемент представляет собой систему кабелей, заключенных в стяжку или находящихся под плиткой.

Принцип обогрева помещения основан на преобразовании электрической энергии в тепловую, за счет которой и происходит обогрев бани.

Встроенный в систему терморегулятор поддерживает комфортную температуру, и если она сильно повышается, то его автоматика срабатывает и отключает всю систему.

Рекомендуемые покрытия

Обустройство электрического пола предполагает использование не только плитки, но и ламината, паркетной доски, линолеума и фанеры.

Особенности напольных материалов:

• Плитка. Идеально подходит как для водяного, так и для электрического пола, она отличается от своих аналогов высокой износоустойчивостью, теплоотдачей и многообразием дизайна. Резкие перепады температур – свойственные бане не влияют на состояние поверхности плитки, она также влагоустойчива.
  Но учитывая то, что человек выходя из парилки или душа, может накапать на нее, то лучше выбирать шероховатую ее поверхность, чтобы не поскользнуться. При разрушении одной части пола не нужно снимать все плитки, достаточно произвести замену деформированным изделиям.
• Ламинат. Для бани стоит выбирать только водостойкий его тип, но не путать его с влагостойким, это два разных по прочности и устойчивости к воде аналога. Нужно подобрать материал толщиной не менее 8 мм, укладывать его на подложку или фанеру.
  Если его монтаж выполняют на бетонной стяжке, то его проводят по типу «плавающего» пола. При укладке ламината на фанеру его крепят к ней саморезами.
• Паркет. Материал известен своими теплопроводными свойствами, но в отличие от ламината, он от влаги расширяется и деформируется, из-за этого нужно следить за сухостью помещения. Под него требуется обустроить фанерную подложку, которая должна быть не менее 20 мм.
• Фанера. А точнее ее окрашенная и ламинированная версия по теплоизоляции схожа с паркетной доской и ламинатом, но стоит дешевле. Под нее необходима стяжка толщиной более 6 см. Если используют фанеру 20 см, то ее могут монтировать прямо на алюминиевые или деревянные направляющие.
  Ее часто применяют для временного перекрытия пола.

Элементы системы «теплый пол»

Комплектация системы теплого пола, работающего от печи в бане, будет несколько отличаться от той, что используется в доме. К основным элементам относят следующее.

Таблица. Основные комплектующие для «теплого пола»

Иллюстрация	Описание
Контур для теплого пола	В качестве контура, по которому движется теплоноситель, используют трубы из сшитого полиэтилена, благодаря их повышенной термостойкости и длительному сроку службы. Трубы из полипропилена прослужат еще больше – около 50 лет. Трубы из меди или нержавеющей стали (в виде гофры) имеют отличные эксплуатационные характеристики, но их стоимость довольно высока. Эффективность работы всей системы зависит от правильной укладки контура, соблюдения шага и радиуса поворота труб. Фиксируют контур разными способами (между бобышек матов, в специальных углублениях на матах, жгутами к теплоизолятору или пластиковыми скобами). Затем трубы заливают бетонным раствором.
Смесительный узел	Печь не устроена таким образом, чтобы обеспечивать нагрев теплоносителя до определенной температуры. Вода нагревается до состояния кипятка. В контур ее заливать нельзя. Поэтому необходимо установить смесительный узел, с помощью которого кипяток будет смешиваться с остывшей обраткой до комфортных 40 градусов. Смесительный узел позволяет выполнить регулировку и настройку, а также поддержание в автоматическом режиме необходимой температуры воды в контурах.
Теплообменник	Это емкость, расположенная над топкой, в которой происходит нагрев жидкости.
Циркуляционный насос	Чтобы обеспечить равномерное распределение и движение воды в контурах используют циркуляционный насос. Он создает необходимое давление в трубопроводе.От площади помещения зависит мощность прибора.
Система водоотведения	При изготовлении конструкции пола в бетонной стяжке необходимо оборудовать сливное отверстие, через которое вода будет уходить через трубу в канализацию. Поэтому пол в бане должен иметь уклон в сторону сливного отверстия или трапа.

контур для теплого полаСмесительный узелЦиркуляционный насос

Монтаж в стяжку

Перед тем как приступать к монтажу пирога теплого пола, необходимо на бумаге выполнить расчеты и схему укладки контура, места расположения оборудования – смесительного узла, насоса, емкости теплообменника. Схема позволит вычислить длину контура и определиться с количеством материала.

Самый надежный и оптимальный способ устройства теплого пола в бане – в бетонную стяжку. Главное соблюдать технологию изготовления раствора и его высушивания – на это потребуется не менее 28 дней. В этот период пользоваться теплым полом нельзя. Работоспособность системы следует проверить до заливки стяжки.

Таблица. Пошаговая инструкция монтажа теплого пола

Иллюстрация
Описание
Структура черновой стяжки
Первым шагом будет подготовка основания и системы водоотведения (ее расположение также следует отразить на схеме). Грунт выравнивают и трамбуют. Закладывают трубы, по которым вода будет отводиться в канализацию. Затем засыпают песок и щебень (подушка имеет толщину 15 см), трамбуют. Насыпают утеплитель-керамзит толщиной 15-20 см. Заливают черновую стяжку.
Структура черновой стяжки
Гидроизоляцию пола в бане можно выполнить при помощи битума и рубероида. Это наиболее бюджетный способ. Поверхность бетонной стяжки смазывают расплавленным битумом, затем укладывают листы рубероида с нахлестом 10 см. Затем изготавливают еще один такой же слой. Битум можно заменить гидроизоляционной мастикой – это позволит отказаться от рубероида и выполнить работы быстрее.
Укладка утеплителя
Монтируют плитный утеплитель высокой плотности (экструдированный пенополистирол или пеноплекс). Толщина плит должна быть не менее 50 мм

Важно контролировать, чтобы сохранялся уклон в сторону сливного отверстия.
Арматурная сетка
По утеплителю укладывают арматурную стеку.
Демпферная лента
По периметру помещения вдоль стен фиксируют демпферную ленту.
Фиксация контура
При помощи пластиковых хомутов контур с учетом выбранной схемы закрепляется к армирующей сетке. На этом этапе необходимо смонтировать остальное оборудование, выполнить подсоединение и запустить теплоноситель по трубам, чтобы во время определить ошибки монтажа, если они есть.
Заливка стяжки
В процессе заливки стяжки в контурах должно поддерживаться давление. Запускать систему следует после полного высыхания стяжки.

Запускать систему следует после полного высыхания стяжки.

Общие принципы укладки водяного теплого пола в бане

Методы сборки конструкции зависят от используемых материалов:

• непосредственно под чистовым полом размещают гибкую трубу, охватывающую всю площадь, по ней перетекает рабочая жидкость;
• максимально возможная длина такой трубы составляет 100 м, если ее укладывают в спираль, между ее витками следует оставить расстояние менее 40 см. В результате одно изделие охватывает площадь пола в пределах 15 кв. м;
• в обширные помещения внедряют несколько подобных заготовок. В частности, для парилки площадью в районе 30 кв. м понадобится два сегмента теплого пола по 15 кв. м;
• в схеме с двумя трубами концы направляются в коллекторный шкаф, где и происходит их объединение. В связку подается теплоноситель, нагретый котлом или печью, в результате обеспечивается отопление помещения.

При выборе места для коллекторного шкафа в приоритете удобство, ведь в него помещают концы труб, обслуживающих теплый пол. Как правило, для него подготавливают нишу в стене.

Монтаж системы подогрева полов

Для проведения работ понадобятся инструменты и приспособления: емкость и миксер для замешивания бетона, шпатель, правило, ножницы для обрезки пластиковых труб, маяки, емкость для подогрева битума.

Из материалов нужно подготовить: готовую сухую песчано-цементную смесь (или отдельные ее компоненты), гидроизоляцию (можно взять рубероид и битум), теплоизоляцию (например, Пеноплэкс), демпферную ленту, хомуты, арматурную сетку, фиброволокно, дюбель-грибы, пластиковые трубы диаметром 1,6 см.

Фиброволокно для армирования стяжки

Шаг 1. Основание очищается. Если обнаружены дефекты в виде трещин или выбоин, требуется залить тонкую стяжку для выравнивания поверхности (предусмотрев при необходимости водоотвод). Сливной желоб должен быть выполнен из нержавейки или пластика. После этого придется ждать затвердения бетона.

Шаг 2. Проводится гидроизоляция основания. Для этого на черновой пол ровным слоем наносится подогретый битум. На нем размещаются полотна рубероида (с нахлестом в 100 мм). После этого процедура повторяется: слой битума и слой рубероида. При этом располагать полосы рулонной гидроизоляции в разных слоях следует перпендикулярно друг другу. Неприятный запах со временем выветрится.

Гидроизоляция пола в бане

Шаг 3. Для снижения потерь тепла укладывается теплоизоляция. Она должна быть жесткой. Толщина листов — не менее 100 мм. При монтаже нужно следить, чтобы между элементами не было щелей.

Укладка теплоизоляции

Шаг 4. Укладывается металлизированная подложка.

Шаг 5. Размещается армирующая сетка (диаметр проволоки — 4 мм, размер ячейки сетки — 150х150 мм). Она нужна для придания жесткости конструкции и закрепления контуров.

Шаг 6. Периметр помещения обклеивается демпферной лентой. Она производится из вспененного полиэтилена. Предназначение ленты — компенсация возможных тепловых расширений бетонной стяжки (от этого воздействия возможно появление трещин). На ней для удобства монтажа нанесен клеевой слой. Однако рекомендуется дополнительно закреплять ленту дюбель-грибами.

Шаг 7. Контур из пластиковых труб укладывается по спирали. Для этого на начальном этапе трубы размещаются по периметру помещения. Постепенно, с шагом 25 или 30 см, они заворачиваются к центру. От центральной точки раскладка контура проводится в обратном направлении (параллельно предыдущему) так, чтобы в итоге между трубами осталось 12,5 или 15 см.

Уложен контур из пластиковых труб

Фиксируется контур при помощи хомутов, которыми трубы закрепляются на армирующей сетке.

Шаг 8. Тепловой контур подключается к теплообменнику. Проводится тестовый запуск системы. Рекомендуется оставить работающий теплый пол на два дня. Таким образом получится проверить его на работоспособность и герметичность соединений. Если никаких проблем не было обнаружено, можно переходить к заливке системы стяжкой.

Шаг 9.  Замешивается раствор из ЦПС и воды. Для этого удобнее использовать бетономешалку. Но при ее отсутствии можно обойтись и подручными средствами (емкостью большого размера и лопатой). Для повышения прочности основания в смесь рекомендуется добавить фиброволокно.

Цены на бетономешалки электрические

бетономешалка электрическая

Улучшить эксплуатационные характеристики бетонного состава можно при помощи добавления пластификатора.

Инструкция по применению пластифицирующей добавки

Предварительно на основание следует установить маяки для определения уровня заливки. Над трубопроводом стяжка должна возвышаться примерно на 5 см. Если из помещения нужно сделать отвод воды, необходимо предусмотреть некоторый уклон в направлении отверстий для слива. Бетонный раствор заливается на основание и равномерно распределятся (при помощи правила и шпателя) по маякам. После того как уровень пола определен, маяки можно вытаскивать, а образовавшиеся углубления нужно залить тем же раствором.

Заливка бетонного раствора

После набора бетонным основанием прочности (на это обычно требуется 4 недели) можно приступать к укладке декоративного покрытия. Чаще всего в этом качестве выступает плитка. Не нужно забывать о том, что перед фиксацией плитки на клеевой состав стяжку требуется обработать грунтовкой.

Тёплый пол в бане

Качественный водяной обогрев в бане вполне по силам сделать каждому, кто хоть немного владеет навыками проведения отделочных работ. Используя в качестве источника тепла печь, есть возможность значительно снизить затраты на оборудование, а также расходы на электроэнергию. Итогом работ станут комфортные условия для всех, кто любит проводить время за приемом банных процедур.

Частые ошибки при монтаже

Среди наладочных просчетов рассмотрим наиболее распространённые:

Отсутствие теплоизоляции. Некоторые собственники пытаются сократить затраты на обустройстве теплоизоляционного слоя. В результате получают большие потери тепла, долгое прогревание пола и его промерзание в сильные морозы.

Вывод отводов должен быть в месте установки водяного коллектора, поэтому перед заливкой стяжки нужно сделать подводку как можно ближе к этому месту.

Отсутствие регулировки температуры нагревания приводит к тому, что при интенсивном отоплении теплоноситель легко достигает 80–90°C. Естественно, ходить по таким полам просто невозможно. Для того чтобы устранить такую проблему, нужно установить смесительный узел (коллектор), который, автоматически смешивая горячую и холодную воду, отрегулирует температуру. К тому же он позволяет отключить отопление банного пола в летнее время. Пренебрежение смесительным узлом даже в целях экономии неоправданно — в жаркую погоду вместо освежающей прохлады получите неуместные к этому времени года тёплые полы в бане, а зимой вообще рискуете не ступить в парную, оплавятся даже банные тапочки.

Хотя бы самую простую, набросанную на листке в клетку. Благодаря этому монтажные работы будут выполнены качественно, быстро и без особых трудозатрат.

Многие задаются вопросом: а стоит делать в бане тёплые водяные полы, не проще ли соорудить электрический подогрев? Не только стоит, но и нужно, поскольку они совершенно безвредны для окружающих, чего, увы, нельзя сказать про инфракрасный тёплые полы или электрические.

Водяные полы в этом отношении намного безопаснее и, несмотря на сложность проведения работ, все затраты быстро окупятся экономичностью самой гидравлической системы и её высокой теплоотдачей.

В любом случае выбор методики обустройства тёплого пола в бане всегда остаётся за хозяином. Но, согласитесь, намного приятнее особенно в холодную пору посещать баню с тёплыми полами, нежели распаренному и разгорячённому после парной ступать на холодный пол.

Какую систему выбрать

Для обогрева пола в бане применяют 2 вида систем:

• Контур с жидким теплоносителем. В качестве теплоносителя, как правило, берут воду, но возможно заполнение системы этиленгликолем, антифризом или его водным раствором.
• Электрические полы. Как правило, для бани используют инфракрасные пленочные маты или кабельные полы.

Раньше использовался еще третий вид обогрева полов – воздушный. Пол нагревался горячим паром или дымом, которые подавались по специальным дымовым каналом под полом. Но такой вид теплого пола уже давно не используется, так как является затратным по топливу и малоэффективным.

Каждый из этих вариантов имеет и плюсы и минусы. Монтаж водяного теплого пола более громоздкий. Для такого вида отопления необходим котел и циркуляционный насос. Однако в эксплуатации такой пол намного дешевле электрического и таким образом, через 5 – 6 лет затраты на его обустройство полностью окупятся. В то же время электрический теплый пол в бане по себестоимости обойдется в несколько раз дешевле, но дальнейшая его эксплуатация будет зависеть от тарифов на электроэнергию, а они стабильно возрастают.

Следует учитывать, что водяной контур необходимо предварительно тщательно просчитать и создать его проект. Без соответствующей подготовки сделать это затруднительно. Для ремонта водяного пола в случае протечки необходимо будет демонтировать весь пол и практически полностью менять систему. Аналогичные действия необходимо будет выполнить при ремонте кабельного пола. А вот инфракрасный теплый пол будет работать без перебоев, если даже выйдет из строя, какой-то его элемент. По сравнению с другими типами теплых полов инфракрасный требует стяжки наименьшей толщины, а значит, может быть смонтирован в помещении с минимальной высотой потолков.

Изготовление черновой стяжки для водяного пола в бане

1. Выкопайте котлован и выполните монтаж элементов водоотвода, которые находятся под полом. Обеспечьте прямой угол между стенами для правильной укладки утеплителя. Выровняйте пол котлована в горизонтальную плоскость, утрамбуйте его.
2. На дно высыпьте 8-10 см песка. Хорошо утрамбуйте.
3. Сверху добавьте следующий слой подсыпки — щебень (слой 7-8 см), также хорошо уплотните.
4. Приготовьте цемент, песок и щебень, воду, все перемешайте, применяя соотношение 1:3:5. Залейте пол бетоном слоем 5-10 см. Сделайте наклон поверхности в сторону слива воды, угол — 10 градусов. Дайте бетону застыть (приблизительно две недели).

Устройство водяного пола от банной печи

Отопительные контуры, по которым перемещается нагретая рабочая среда.

Смеситель (коллектор), в нем происходит разделение жидкости по контурам. В нем же происходит нагретой от печи воды, с более прохладной. Все дело в том, что печь не в состоянии подогревать воду до определенной температуры. Часто температура рабочей среды не допускает ее помещения в отопительный контур и поэтому приходится ее перемешивать с холодной водой.

Теплообменный блок. В нем происходит передача тепла от печки теплоносителю. Конструкции модуля описаны ниже.

Для обустройств нагревательной системы применяют пластиковые или металлические трубы. Только, при этом надо помнить о том, что при их прокладке требуется использовать единый кусок трубы. При укладке нагревательного элемента недопустимо использовать фитинги или другие формы соединения. Такие стыки повышают вероятность возникновения протечки, для устранения, которой придется вскрывать напольное покрытие и стяжку.

В основании трубопроводов, по которым подается теплоноситель от банной печи должна быть расположена бетонная плита. Для снижения потерь тепловой энергии между трубами и бетонным основанием требуется проложить слой утеплителя. Для этого допустимо применение вспененного полиэтилена, с фольгированной поверхностью. Можно использовать пенопласт, пеноизол или минеральную вату.

Первоначально, водяной тёплый пол не предназначался для установки в банном помещении. Поэтому, при укладке такого «пирога» в бане, требуется укомплектовать его дополнительными элементами.

Устройство водяного тёплого пола от банной печи  включает в себя несколько узлов:

Контур тёплого пола — это главный рабочий элемент, который уложен равномерно по всему полу помещения с определённым шагом, залитый стяжкой из бетонно-цементной смеси. Следует правильно выбирать модель труб, в данной ситуации не каждая подойдёт. Лучше  всего использовать – медные, металлопластиковые или гофры из нержавеющей стали. Однако многие отдают предпочтение сшитым полиэтиленовым трубам с повышенной термостойкостью, со сроком службы не менее 30 лет, или полипропиленовым, с гарантийным сроком не меньше 50 лет.

Смесительный узел — важная часть система, так как печка не способна подогревать теплоноситель до нужного уровня. Она нагревает воду практически до стадии закипания, в таком состояние её нельзя поставлять в контур. Поэтому, необходим смесительный узел, в нём кипяток будет смешиваться с отработанным теплоносителем до требуемых 40 градусов, и в таком виде направляться в трубопровод. С помощью него осуществляется регулирование, настройка и автоматическое поддержание температурного уровня тёплого пола в нужном режиме.

Теплообменник — ёмкость, змеевик или регистр, расположенный над топкой, там нагревается жидкость от печи. При использовании антифриза — как теплоносителя, потребуется оборудовать отдельный теплообменник, тогда антифриз не сможет попасть в воду для мытья.

Циркуляционный насос — необходим, чтобы равномерно распределялся и двигался теплоноситель по трубопроводу. Без него тёплый водяной пол не может функционировать, так как он обеспечивает контур дополнительным давлением для циркуляции жидкости. Подбирая мощность насоса самостоятельно, нужно учитывать площадь отапливаемого помещения, чем она больше, тем выше должна быть его производительность.

Чтобы снизить нагрузку на насос, рекомендовано разделить трубопровод на несколько частей равной длины.

Дренаж — необходим для удаления лишней жидкости из парной и помывочной комнаты банного помещения. Обустроить его своими руками можно с учётом следующих двух моментов: соорудив отвод для воды — отверстие для слива, через него вода будет стекать в трубу и выводится в канализационную яму; залив стяжку с уклоном по направлению сливного отверстия — тогда вся вода будет стекать в сторону уклона.

Если рассматривать устройство тёплого водяного пола в бане от печи в виде «пирога», то оно состоит из:

• чернового пола — бетонного или деревянного;
• гидроизоляционного слоя — он препятствует образованию конденсата;
• утеплителя — уменьшает теплопотери;
• арматурной сетки — защищает изоляцию;
• отражателя из фольги — направляет тепло в нужном направлении;
• нагревательного элемента — трубы уложенные спиралью;
• бетонной стяжки — имеющей уклон по направлению стока;
• финишного покрытия.

При самостоятельной укладке тёплого пола на грунт, требуется обустроить песчаную подушку, сверху её необходимо засыпать керамзитом, на него расстелить гидроизоляционный слой.

Помимо этого, понадобится дополнительная установка смесительного узла, теплообменника и насоса.

Результаты

В результате у меня в бане всегда теплые и сухие полы. А еще – легкий пар и быстрое прогревание всех поверхностей.

По климату в бане имеется следующее:

• При закрытых дверях и топке печи температура на полке поднимается до 45°C за 10-15 минут (при условии предварительного небольшого прогрева бани с открытыми дверями до температуры на полке 25°C).
• Через час банных процедур, температура на полке составляет около 60°C, половицы нагреваются до 50°C. Пол становится приятно теплым, почти горячим, как и стены с полком.
• Пол в парной высыхает почти мгновенно, а в районе мойки – за несколько часов.
• В парной легко дышится, так как обеспечивается приток свежего воздуха (который сразу же нагревается у печи) через вентиляционный канал.
• Нет необходимости частого проветривания.
• Нет запаха затхлости.
• Чувствуется, что воздух суше, чем в старых русских банях, но, конечно, не до такой степени, как в сауне. Повысить влажность просто – нужно подлить воду на каменку.

Некоторые недостатки тоже имеются, но они незначительны, во всяком случае, для меня. Во-первых, КПД бани несколько снижено, так как постоянно идет подогрев свежего воздуха, нагретая порция сбрасывается на улицу. Во-вторых, на горячем полу сильно нагреваются различные мыльные принадлежности и шампуни. Нужно искать им другое место или выносить за пределы парилки во время особенно интенсивного парения.

А вообще, мне моя баня нравится. Прогрев за минимально короткие сроки, свежий воздух, теплые сухие полы. Проблема затхлости, гниющих половиц и холодного пола полностью решена.

Евгений

Виды деревянных полов

Чаще всего в бане кладут полы из дерева – именно этот материал считается традиционным и наиболее подходящим для постройки данного предназначения. Кроме того, бетонные поверхности или плитка, в отличие от дерева, плохо сохраняют тепло. Для обустройства дощатых полов можно использовать древесину ели, лиственницы, пихты, сосны.

В бане можно сделать протекающие или непротекающие деревянные полы. В первом случае это поверхности, через которые вода будет стекать прямо на землю – для этого между досками оставляют щели. Этот вариант предвидит минимум вложений и столько же трудовых затрат. Недостаток протекающих полов – холод, приникающий сквозь щели. Утеплить данный пол невозможно, поэтому подходит этот вариант только для тех районов, где зимой нет минусовых температур.

В случае обустройства не протекающего пола, чтобы вода могла вытекать, в полу делается отверстие, ведущее к водосборнику и далее к канализационной трубе. Диаметр выводной трубы должен быть не меньше 15 см, чтобы вода могла быстро уходить. Обустраиваются не протекающие полы под уклоном, чтобы вода не застаивалась. Именно данный вариант пола является самым востребованным при строительстве бани из-за практичности и возможности его утеплить.
