Булерьян своими руками

Особенности конструкции

Собрать печь Булерьян своими руками действительно очень просто. Но только для тех, кто умеет обращаться с инструментом и железом, а также имеет представление об устройстве твердотопливных печек. Особых конструкционных сложностей здесь нет, но нужно помнить, что работа с железом требует особой аккуратности – оно не такое податливое, как дерево. Но в качестве конечного результата у вас должен получить отличный отопительный агрегат, который порадует быстрым прогревом и длительным горением.

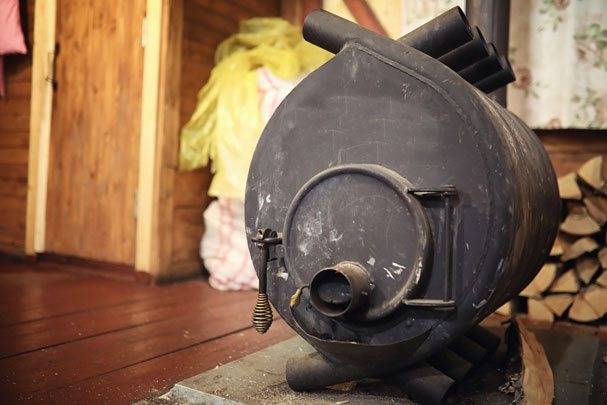

Собранная своими руками печь Булерьян представляет собой традиционный твердотопливный агрегат, работающий на дровах по газогенераторной схеме. То есть, дрова здесь горят с выделением продуктов пиролиза, которые отправляются в камеру дожигания и сгорают там со вторичным воздухом. Продукты сгорания отправляются в дымоход, уходя в атмосферу и частично выпадая в виде конденсата – мы расскажем, как избавиться от него всего одним движением руки.

Буржуйка Булерьян состоит у нас из следующих частей:

• Основная камера сгорания – просторная, вместительная, дрова здесь лежат непосредственно на конвекционных трубах;
• Камера дожигания – располагается над камерой сгорания, представляет собой перфорированный или цельный лист железа, отделяющий верхнюю четверть всего внутреннего объема;
• Трубчатый конвектор – набор изогнутых труб, большая часть площади которых непосредственно контактирует с дровами, углями и сгорающими газами;
• Загрузочная дверца с небольшой глухой заслонкой – через нее в печь Булерьян, изготовленную своими руками, загружаются дровами. Она же позволяет отрегулировать доступ кислорода в камеру сгорания;
• Дымоход с шиберной заслонкой и камерой для сбора конденсата – обеспечивает удаление продуктов сгорания и собирает сконденсировавшиеся продукты сгорания с их последующим удалением.

Также в конструкции печи присутствуют трубки (инжекторы) для подачи вторичного воздуха – он нужен в камере дожигания для сгорания пиролиза.

Именно простота конвекционной печи Булерьян (ее еще называют печью Бренеран) и дала ей заслуженную популярность.

Облагораживание и модернизация

Самодельный Булерьян имеет не привлекательный внешний вид, поэтому может испортить обстановку в помещении собой. Часто для того чтобы исправить эту проблему конструкцию облагораживают и модернизируют, наваривая на скелет дизайнерские детали или различные кованные элементы.

Главное понимать, что очень важна в работе данной системы качественная циркуляция воздуха, поэтому все отверстия должны быть раскрыты:

Если же отопительная система установлена в гараже или теплице, то облагораживать её не обязательно, эстетический вид она не испортит, а эффективность можно потерять, если излишне модернизировать печь.

Разводка тепла по комнатам дома

Использование Булерьян в многокомнатных постройках малоэффективно, потому что она не способна обогреть большие площади. Чаще всего подобные системы используют в теплицах, гаражах и сараях. Но некоторые хозяева устанавливают эту печь и на дачах, используя для этого разводку теплого воздуха по нескольким комнатам в доме. В этом случае используется та же система разводки что и при установке камина:

Следует помнить про качество вентиляции в этом случае, лучше всего с установкой разводки теплого воздуха справится специалист в этой сфере.

Улучшение внешнего вида

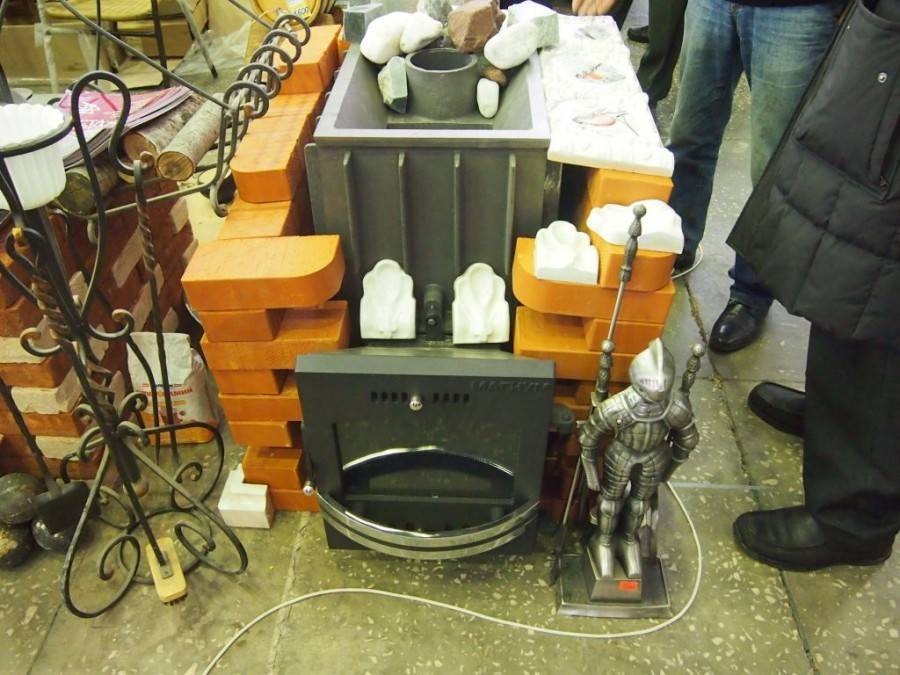

Безусловно лучшим способом облагораживания и придания эстетического вида печам Булерьян является кирпичная или каменная кладка. Главное это оставить все отверстия открытыми, как для входа холодного, так и для выхода горячего воздуха.

Все каналы печки спрятаны

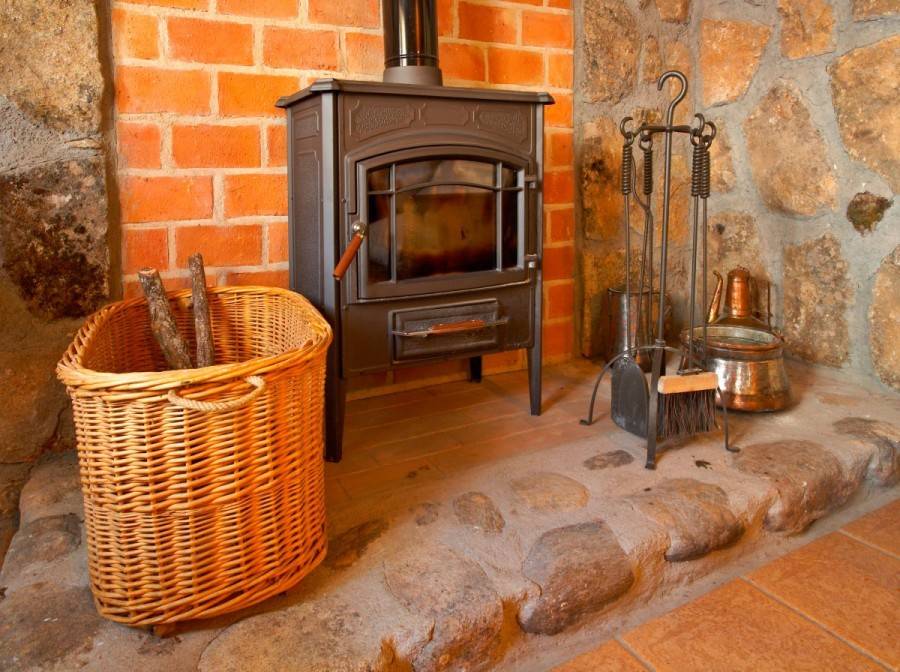

Украсить интерьер с использованием кирпича и печи можно не встраивая саму конструкцию внутрь кладки, как сделали это в таком решении:

Кирпичная стена

В европейских странах эту печь используют как элемент декора, что можно сделать и в случае с самодельной конструкцией, встроив её, в камин или обложив систему отопления кирпичной кладкой, как на фото ниже:

Булерьян под камин

Переделка буржуйки под жидкое топливо

Бренеран, это переделанная буржуйка, печь с наваренными сверху трубами для нагрева воздуха в помещении. Переделка происходит таким же образом как изготовление Булерьян, которое описывается в этой статье выше.

Установка водяного контура

Для того чтобы повысить эффективность отопительной системы, внутрь твердотопливной печи наваривается водяной конур, который при нагревании воды внутри себя, позволяет обогревать батареи, установленные в помещении. Такая топка очень популярна в сельской местности, так как являются твердотопливными котлами длительного горения. Недостаток таких котлов в том, что трубы внутри которых нагревается водяная жидкость, забирают часть энергии и понижают КПД печи, но если вам нужно обогреть большое количество помещений, то это будет более эффективное решение проблемы чем их обогрев при помощи теплого воздуха.

Для того чтобы правильно установить водяной контур, лучше всего вызвать специалиста или купить готовую систему, в которую затем вмонтировать систему водяного отопления самостоятельно. Так как для правильного функционирования этого вида отопления нужна конструкция, изготовленная с учетом определенных факторов наклона, необходима установка насоса и выхода конденсата, лучше всего установку водяного контура доверить профессионалу.

Но если вы всё же решили выполнить эту систему отопления самостоятельно, то ниже предлагается правильная схема водяного отопительного контура:

Конструкция

Прибор устроен очень просто. Он состоит из двухкамерной топки и труб, по которым движется теплоноситель.

Рассмотрим эти детали более подробно:

Её нижняя камера предназначена для сжигания дров или другого твердого топлива. Верхняя – для сжигания газообразных продуктов горения. Обе камеры находятся в одном корпусе и сообщаются между собой. Корпус плотно закрывает дверца. На дверце либо на корпусе есть заслонка, регулирующая подачу воздуха внутрь. С помощью
этого нехитрого приспособления можно менять интенсивность горения. Чем больше кислорода поступает в топку, тем сильнее пламя.

Они плотно прилегают к боковым стенкам топки, повторяя их форму. Снизу и сверху трубы имеют отверстия. При контакте с корпусом воздух в трубах нагревается и выходит в верхние отверстия, прогревая помещение. Внутри создается разрежение, под воздействием которого снизу втягивается холодный воздух. Таким образом обеспечивается непрерывный поток.

Топливо сжигается в два этапа:

1. Растопка. Дрова закладывают в топку и сжигают при открытой заслонке. На этом этапе через заслонку внутрь поступает большое количество кислорода, и горение проходит интенсивно. Растопка нужна для того, чтобы быстро прогреть корпус и трубы на его внешней стороне. Прогрев занимает от 5 до 30 минут. Чтобы он прошел быстрее, вместо обычного топлива используют щепки или бумагу.
2. Этап длительного горения. Топку загружают дровами, а заслонку закрывают, чтобы уменьшить приток воздуха. Кислорода внутри должно быть достаточно для того, чтобы дрова медленно тлели. В таком режиме печь может работать более 10 часов. Время ее работы зависит от скорости сжигания топлива. На этом этапе энергия, выделяющаяся при горении, расходуется более эффективно, чем в обычных топках. Дым, насыщенный частицами топлива, не вылетает сразу в дымоход, а поступает из нижней камеры в верхнюю, где успевает прогореть почти полностью.

Изготовление дымохода

Если вы думаете, что дымоход для печи Булерьян, собираемой своими руками, представляет собой кусок трубы, то вы в корне неправы. Мы изготовим для нашей печки Т-образный дымоход с шиберной заслонкой.

В отличие от дросселя, просвет здесь перекрывается не полностью, а всего на 3/4 от максимального диаметра дымохода – именно такую заслонку нужно будет вырезать и вмонтировать в отводящую (горизонтальную) трубу.

К горизонтальной трубе дымохода печи Булерьян мы привариваем вертикальный участок. Через его верхнюю часть будет уходить дым, а в нижней части будет скапливаться конденсат (обязательно будет). Для того чтобы избавление от него было более удобным, приварите ко дну шаровый кран. Всего одно движение руки – и весь накопившийся конденсат сольется в заранее подставленную емкость, как мы и обещали ранее.

Эксплуатация

Чтобы система отопления работала с максимальной теплоотдачей, необходимо строго соблюдать инструкцию.

Причинами низкой производительности могут служить:

• Недостаточная высота дымохода;
• Неграмотная установка печи (расстояние от пола допустимо в пределах 40-50 сантиметров);
• Слишком большое количество подключенных радиаторов отопления (печь не должна работать на пределе).

Так как булер первоначально разрабатывался для обогрева жилых помещений лесорубов, то идеальным топливом будут дрова – сухие, твердых пород дерева. Желательно, чтобы это были цельные полена с размером, соответствующим длине топливной камеры. Уголь в качестве топлива применять можно, но не рекомендуется.

Дверца топки во время работы должна быть плотно закрыта – наличие щелей не допускается. Зола в топке должна оставаться все время, пока работает печь.

Как уже говорилось, изделие имеет несколько названий, хотя по сути это один и тот же аппарат. Булерьян был переименован официальным производителем порядка пятнадцати лет назад, в связи с внесением некоторых улучшений в оригинальную конструкцию. В результате этого гарантийный срок эксплуатации устройства увеличился до двух с половиной лет.

Как я модернизировал булерьян

Особенности устройства рассматриваемой печки таковы, что она изначально может качественно и равномерно распространять кислород внутри себя. Трубки снизу втягивают холодный кислород, а из установленных вверху выводится подогретый воздух. При желании вы можете обеспечить принудительную циркуляцию кислорода.

Взял трубки подходящего диаметра и сварил из них переходники на отверстия трубы печки, расположенные снизу. С одного края переходник я заглушил.

Вторую сторону соединил с вентилятором.

Решил использовать «улиточные» модели вентиляторов. Для обеспечения их работы в моем случае хватило 90-ваттного двигателя на 2800 оборотов за минуту.

Результаты отличные – после модифицирования булерьян стал работать еще эффективнее.

Также думаю над тем, чтобы подсоединить к верхним выходам гофру и развести по разным направлениям – получится полноценная отопительная система.

Можете додумывать инструкцию на свой лад. Я с удовольствием почитаю ваши предложения и может даже применю что-нибудь на практике.

Моя же инструкция поможет вам собственноручно собрать надежную, эффективную, долговечную и производительную печку.

Удачной работы!

Простой вариант

Эта конструкция только похожа на оригинал. Оттуда взяты расположение камер и наличие труб. В этом варианте в качестве корпуса используется толстостенная бочка. На корпус сверху навариваются изогнутые трубы

В этом варианте важно идеально подогнать изгиб под имеющуюся бочку

Из бочки сделать можно что-то похожее на «Булерьян». Осталось приварить трубы и поставить дверцу

Поверхность соприкосновения и так будет небольшой, а если еще и трубы плотно прилегать не будут, то смысла в них не будет вообще. Далее весь процесс аналогичен:

• Внутренность бочки разделяете на три зоны, установив колосники и перегородку.
• Изготавливаете переднюю стенку, дверку, крепите к ней дроссель, все привариваете петли и навешиваете дверцу. Привариваете на место.
• Теперь в задней стенке (которая была дном) вырезаете отверстие под дымоход, привариваете патрубок дымохода, свариваете «Т»-образный дымоход. Изготавливаете и устанавливаете заслонку, собираете всю конструкцию.

Этот вариант не в пример проще. Но по производительности она будет чуть лучше буржуйки и прогревать помещение будет значительно медленнее, чем первый вариант. Вместо этого  температура корпуса будет гораздо выше и тепло будет исходить от него в гораздо большей степени и большая часть тепла будет передаваться жестким излучением от корпуса, а не через нагреый воздух. Высокий КПД «Булерьянов» образуется благодаря «утопленным» трубам и «экономайзеру». Тут же трубы идут поверху и никакого устройства дожига. Вот и меньшая эффективность. Зато и в изготовлении в два раза проще.

Как сделать печь булерьян своими руками?

Для самостоятельного изготовления конструкции булерьян своими руками, необходимы чертежи, по которым детали заготавливаются строго по размерам, соблюдая все вплоть до миллиметра. Только в этом случае при сваривании конструкции в целый блок она не перекосится. Чертежи булерьян с точными размерами достать довольно непросто, но если постараться, то их можно найти на просторах интернета.

Судя по чертежу, для сборки конструкции используют следующие материалы:

• отрезки трубы с толстыми стенками, с диаметром около 6 см. Меньший диаметр будет способствовать плохому притоку воздуха;
• металлический лист, имеющий толщину 4 мм;
• маленький отрезок трубы с толстыми стенками, используемый для нарезания колец для дверцы или металлический лист, из которого впоследствии делают изогнутые полосы;
• отрезок трубы для дымохода диаметром 10−12 см;
• петли для дверцы;
• асбестовый шнур;
• запорка для дверцы, рычаг для дросселя и заслонки-шибера.

Каркас печи булерьян изготавливают из широкой металлической трубы. Из нее же делают и топку. Также корпус можно делать из труб-воздуховодов. Топка в таком случае изготавливается из отдельных стальных листов.

Трубы гнут на 80 градусов, а для устойчивости их ставят на каркас и приваривают временными поперечными полосами, тем самым закрепляя их. Потом воздуходувы сваривают между собой стальными полосками, создавая единый корпус. Получается такая конструкция: трубы располагаются навстречу друг другу, создавая бочкообразный корпус. Все временные планки удаляются.

Внутри конструкции булерьян будет располагаться топка. Для нее приваривают стальную пластину толщиной 10 см, на которую впоследствии будут укладывать поленья. После этого из стали толщиной 2 миллиметра вырезают круг и приваривают, образуя заднюю стенку. К этому кругу заранее приваривают раструб дымохода, внутри которого располагается шибер. Удерживается он с помощью пружины и ручки-рычага. Наверху топки около задней стенки приваривают пластину, которая образует 2-й ярус, а над ней 2 трубки диаметром 12 мм. В результате получается камера для дожига газов.

https://youtube.com/watch?v=0LEpgm9g2BQ

Изготовление передней стенки и дверцы печи

Это самые сложные детали при изготовлении данной конструкции. Переднюю стенку вырезают так же, как и заднюю. Для дверки в ней следует проделать отверстие. К его краю приваривают узкую полоску металла перпендикулярно площади передней стенки. Это будет бортик, способствующий максимально плотному прилеганию дверцы.

Затем изготавливают саму дверцу. По диаметру она должна быть больше вырезанного отверстия. Немного отступив от края диска, приваривают две металлические полоски. Располагают их так, чтобы между ними проходила приваренная полоска на передней стенке. В промежуток между полосками укладывают шнур из асбеста.

Затем начинают изготавливать дроссель. Корпус дроссельной заслонки диаметром 25 мм и длиной в 10 см делают из куска трубы подходящего размера. В 4-х см от края делают два отверстия, в которые вставляют металлический пруток. Его с одной стороны загибают, в результате получается ручка дроссельной заслонки. Саму заслонку вырезают из металла в виде круга, меньшего диаметра, чем труба корпуса. Заслонку вставляют в корпус и приваривают к прутку. В результате получается регулируемая заслонка.

Дроссель прикрепляют к дверце. В ее верхней части делают отверстие и приваривают. Затем устанавливают петли и запор. Навешивают готовую дверцу, проверяя качество швов.

Изготовление заслонки дымохода

Таким же образом изготавливают заслонку на дымоход. Только будут немного другие размеры, а из заслонки вырезают сектор в 90 градусов. К горизонтальному участку трубы дымохода, выходящего из печи, приваривают второй участок таким образом, чтобы получилась конструкция, напоминающую букву «Т». Затем вставляют заслонку, примыкающую к корпусу части. В корпусе делаются два отверстия, в которые вставляют металлический пруток. К нему приваривают заслонку, а для образования ручки, один конец прутка загибают.

Изготовление тепловой камеры

Чертеж может предусматривать изготовление дополнительной конструкции – тепловой камеры с находящейся внутри подставкой. В верхней части изготавливают отверстия, необходимых для выхода дымохода и воздуховодов. Вверху и внизу боковой стены устанавливают две вентиляционные решетки и ревизионную дверцу. Сваривают корпус тепловой камеры и утепляют при помощи базальтовой ваты. Получается система воздушного отопления. Снаружи тепловую камеру декорируют кирпичом.

Печь булерьян врианты изготовления

Инструкция по изготовлению печки

Чтобы сделать калорифер нужно следовать инструкции, не соблюдать инструкцию. Ниже приведен точный алгоритм:

Труба, которая приготовлена для конвекционного теплового обменника, нарезается на небольшие куски. Они должны быть одинакового размера. Оптимальная длина – 130 см. Для производства печи берут 8 заготовок. Трубогиб помогает сделать изгиб

Важно учесть радиус кривизны.
В заготовках делают отверстия. В них устанавливают отрезки труб (диаметр 15 мм)

Их длина – 20 см. С наружной стороны должно оставаться не меньше 15 см. Каждая щель тщательно приваривается. Во время монтажа две трубы располагаются рядом с дверью. Они помогут обеспечить инжекцию воздуха во внутреннюю камеру. Их можно сделать своими руками из квадратной трубы или круглого сечения.
Изогнутые трубы укладываются друг на друга. По очереди изменяется ориентир в противоположную сторону. Конструкция должна быть устойчивой, поэтому рекомендуется использовать рейки. Их толщина должна быть равной диаметру трубы.
Все детали нужно сварить между собой. Дополнительно изготавливают перегородку для топки. Для этих целей применяют стальной лист.
Перегородка устанавливается внутрь камеры. Места примыкания к основному металлическому листу обваривается сплошным швом.
Между тепловым обменником возникают промежутки. Их нужно заделать при помощи стальных полос. Их предварительно подгоняют под каждую деталь.
Тело печи и трубы приваривают сплошным швом. Далее удаляется шлак. Важно тщательно проверить качество сварки.
Нужно взять стальной лист, вырезать две фигурные детали. Они необходимы для формирования задней и передней стенки.
На задней стенке вырезают небольшое отверстие диаметром в 110 мм. Оно будет использоваться для подключения дымохода. Проем в передней стенке должен иметь диаметр в 350 мм, чтобы сделать загрузочную дверцу.
Нужно взять два отрезка трубы, изготовить Т-образную конструкцию. Она будет использоваться для отвода продуктов горения. Ее также применяют для отвода конденсата.
Стальная пластина применяется для изготовления круглой задвижки. Внутри конструкции вырезается прямоугольник. Прутья сгибаются под углом в 90 градусов. Из них формируется поворотный рычаг.
Электрической дрелью помогают установить прут в центральной части дымового канала. Т-образный узел дымохода монтируется на задней части печи при помощи сварки.

По аналогичному принципу изготавливают поддувало. Чтобы зафиксировать дроссель в необходимом положении применяется пружина. В переднюю панель вваривается кольцо, которое имеет ширину в 40 мм. Далее берется листовой металл, из которого вырезается дверца. Оптимальный диаметр 370 мм.

Способ укладывания изогнутых трубПринцип конвекции воздуха

На загрузочный люк привариваются две петли, запорный механизм. Далее собираются все детали, стенки и панели, люк, скоба фиксирующего устройства. Чтобы обеспечить воздухообмен обязательно устанавливают инжекционное устройство.

Делаем камеру дожигания

Следующий этап изготовления печи Булерьян своими руками – создание камеры дожигания. Для этого нужно взять листовое железо и сделать из него перегородки с выемками под воздушный теплообменник.

Далее привариваем перегородки изнутри к трубам так, чтобы отделить примерно четверть внутреннего объема (или так, как это указано на чертеже)

Обратите внимание, что данные перегородки уходят к задней стенке, а передней стенки они не касается (в первые две трубы ввариваются инжекторы вторичного воздуха)

Сюда будут попадать продукты пиролиза. А продукты сгорания отправятся к задней стенке, где располагается дымоход печи Булерьян.

Движемся дальше и проверяем все сварные швы – они должны обеспечивать герметичность всей конструкции.

Преимущества и недостатки системы отопления

Существует множество модификаций печи. На фото печи Булерьян можно рассмотреть особенности конструкции и типичную комплектацию. Причем возможна дополнительная комплектация, что позволит повысить эффективность использования.

Но и без нее агрегат обладает множеством преимуществ:

• быстрый обогрев помещений за счет конвективного эффекта;
• возможность подбора модели под параметры помещения;
• экономичность в расходе топлива;
• простота в монтаже и эксплуатации;
• высокий уровень КПД, достигающий 80% и более;
• безопасность;
• возможность регулировки интенсивности за счет механизма на дверце.

Печки типа Булерьян могут использоваться для целей обогрева жилых и нежилых помещений. Возможно применение в теплицах и мастерских, на складах.

Благодаря объемному принципу функционирования, тепло не скапливается непосредственно возле агрегата, а перемещается по всей площади.

В то же время при эксплуатации следует обращать внимание на несколько моментов:

• необходимость утепления труб;
• потребность в просторном месте для агрегата;
• возможность горения пыли;
• потребность в выводе дымохода на значительную высоту — более 3-4 м;
• возможность конденсации в трубе и появление запаха внутри дома.

Как устроен булерьян?

Канадский «ответ буржуйке» — стальная бочка с воздуховодами, которая отличается от классической печи именно наличием труб. Отверстия их располагаются снизу и сверху конструкции. Это конвекционный обогреватель не так прост, как привычный прибор, в нем используется пиролизный тип горения. Вырабатываемое тепло сразу поступает в воздуховоды, что обеспечивает печи КПД не менее 80-85%.

Булерьяны сильно отличаются от привычных буржуек. Они бывают двух форм. Те, что предназначаются для отопления помещений небольшой площади, имеют форму цилиндра. Конструкции больших мощностей выпускаются каплевидными. Классический буллер состоит из определенного количества элементов, которых больше, чем имеет традиционная печь.

1. Первичный отсек для сгорания топлива. Эта самая большая часть устройства: главная топливная камера занимает до 85% всего объема конструкции. В ней происходит первичный розжиг, и генерируются продукты пиролиза.
2. Вторичный отсек, предназначенный для дожигания топлива. Он «отнимает» у печи всего 25% объема. В верхнюю камеру поступают продукты пиролиза: в ней остатки сгорают, образуя пламя, повышающее температуру.
3. Трубы, изготовленные из металла. Это «фирменный знак» приборов. Они на 2/3 диаметра утоплены в стенки большой камеры. Эти элементы играют роль воздуховодов: снизу через них в топку поступает холодный воздух, сверху выходят нагретые массы.
4. Инжекторы — узкие трубки, соединяющие первичный отсек с камерой для дожигания топлива.
5. Дымоход и зольник — традиционные элементы, выполняющие в печи привычную роль.
6. Дроссель и заслонка. Их задача проста: это регулировка подачи воздуха.

Нельзя сказать, что такую конструкцию нельзя «повторить» самостоятельно, так как устроен булерьян достаточно просто. Минус операции — большое количество различных элементов, которые предстоит соединять максимально точно. Этот вариант можно рассматривать, если цена покупных моделей кажется несколько завышенной, а опыт работы со сварочным оборудованием у мастера есть.

Разновидности с фото

«Булерьян» является брендом компании из Германии. Производитель изготавливает усовершенствованные буржуйки, которые быстро нагревают помещения. Такие печи называют буллером.

Бренеран

«Бренеран» — это агрегат схожей конструкции. Их производят отечественные изготовители, которые получили лицензию. Печь была разработана профессором Бутаковым, который жил в России

Она имеет схожий принцип действия, но есть и определенные отличия, на которые стоит обратить внимание:

• теплообменники слегка утоплены в корпус;
• конструкция имеет форму куба, а не цилиндра;
• в процессе эксплуатации задействуется зольник, колосниковая решетка;
• платформа полностью плоская, располагается вверху для разогрева пищи.

Многие люди для сохранения тепла применяют приспособления для аккумуляции тепла. Они монтируются на конвекционные трубы.

Внешний вид буллера

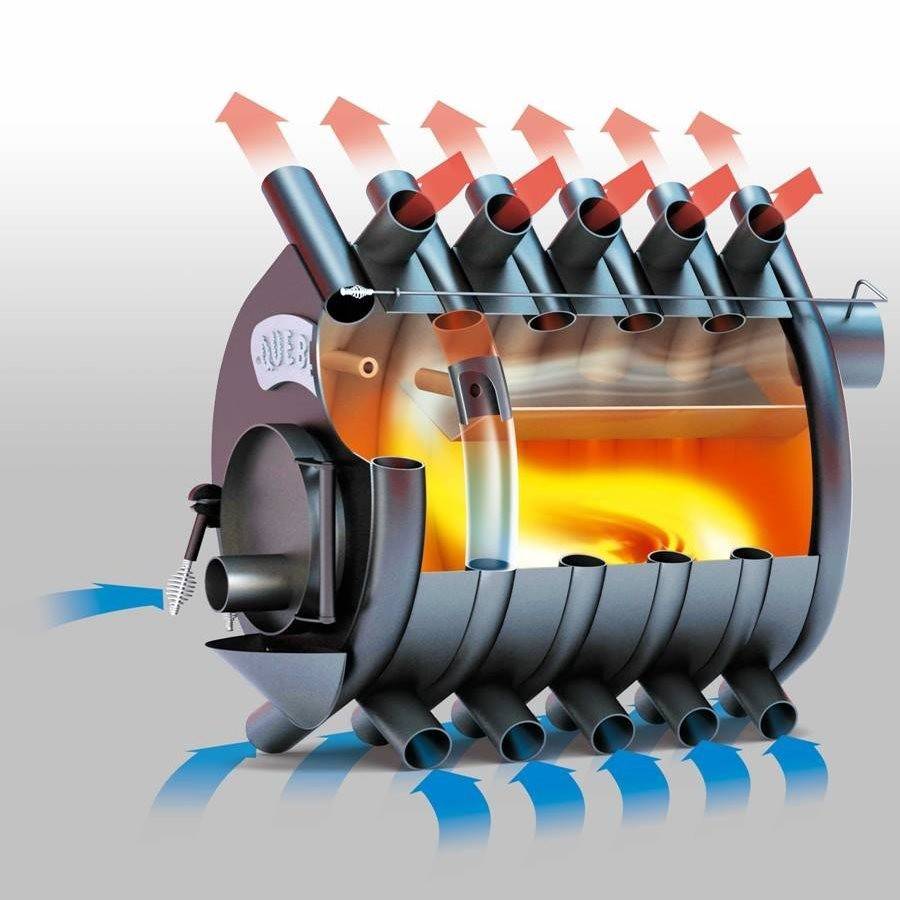

Принцип работы печи и её схема

По своей сути Булерьян представляет собой одно из самых практичных сочетаний дровяной печи и буржуйки. Принцип работы основывается на физическом явлении «принудительная конвенция».

Внизу конструкции предусмотрено отверстие, в которое поступает холодный из помещения воздушный поток. Продвигаясь по трубам, которые взаимодействуют непосредственно с топкой, он быстро греется и выходит наружу.

Продукты горения дров не сразу удаляются наружу, поступая в другую камеру, где происходит их вторичное сгорание при очень высоких температурах. Дожигание воздушно-газовой смеси позволяет увеличить КПД до нескромных 80%.

Высокая температура конвекционного воздуха на выходе дает возможность отопить практически любую по объему комнату или одноэтажный просторный дом. Благодаря поверхностным трубам доступ к горячей поверхности топки ограничен, благодаря чему ее использование максимально безопасно. Булерьян можно совместить с отопительным контуром на жидком теплоносителе.
