Собираем печь Булерьян на дровах своими руками

Как я модернизировал булерьян

Как я модернизировал булерьян Особенности устройства рассматриваемой печки таковы, что она изначально может качественно и равномерно распространять кислород внутри себя. Трубки снизу втягивают холодный кислород, а из установленных вверху выводится подогретый воздух. При желании вы можете обеспечить принудительную циркуляцию кислорода.

Взял трубки подходящего диаметра и сварил из них переходники на отверстия трубы печки, расположенные снизу. С одного края переходник я заглушил.

Вторую сторону соединил с вентилятором.

Решил использовать «улиточные» модели вентиляторов. Для обеспечения их работы в моем случае хватило 90-ваттного двигателя на 2800 оборотов за минуту.

Результаты отличные – после модифицирования булерьян стал работать еще эффективнее.

Также думаю над тем, чтобы подсоединить к верхним выходам гофру и развести по разным направлениям – получится полноценная отопительная система.

Можете додумывать инструкцию на свой лад. Я с удовольствием почитаю ваши предложения и может даже применю что-нибудь на практике.

Моя же инструкция поможет вам собственноручно собрать надежную, эффективную, долговечную и производительную печку.

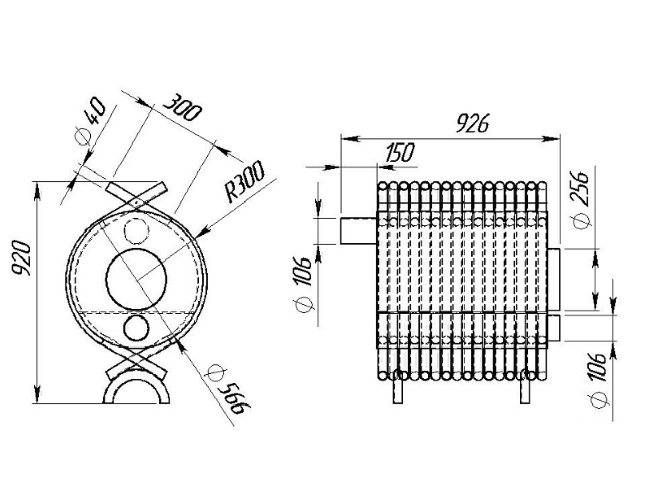

Чертежи

Руководство

Булерьян

Удачной работы!

Принцип работы

Именно такой необычный внешний вид делает печь Булерьян такой чрезвычайно эффективной. Для того чтобы вы смогли прочувствовать все прелести печи Булерьян, мы расскажем о ее принципе работы. Мы уже говорили, что здесь используется реакция пиролиза. Горение дров с ограниченной подачей кислорода выглядит как тление с выделением продуктов пиролиза. Поступая в верхнюю камеру дожигания, они воспламеняются и сгорают с выделением большого количества тепла – горение поддерживается за счет небольших инжекторов, встроенных в две конвекционные трубы.

За поддержание реакции пиролиза отвечают поддувало и шиберная заслонка. Именно они отвечают за ограничение подачи кислорода и медленное удаление продуктов сгорания. Благодаря этому тепло практически полностью отправляется в обогреваемые помещения.

Многие пользователи размышляют, буржуйка или Булерьян – что лучше и чему отдать предпочтение. КПД буржуйки, в том числе и пиролизной, будет более низким. Для увеличения эффективности придется дооснастить ее дополнениями, образующими конвекцию. Но догнать печь Булерьян буржуйка все-таки не сможет, как ни старайся. Булерьян – самая эффективная и продвинутая печь на сегодняшний день, обладающая предельно легкой конструкцией.

Булерьян на отработке не является твердотопливной печью. Но ее можно собрать своими руками, по схожей схеме, встроив самодельную горелку в загрузочную дверцу (о сборе такой горелки мы писали в наших обзорах). Также существует возможность приобрести уже готовую горелку. Но такая схема будет оправдана лишь в том случае, если у вас есть доступ к недорогим запасам этого нехитрого топлива.

Изготавливаем самостоятельно

Если вы не нашли подходящей подставки, вы можете изготовить ее в условиях дома. Для этого подойдет кирпич или железо, но второй вариант более распространенный. Подставку делают из арматурных обрезков, сваренных между собой.

Требуемые инструменты

В процессе работы вы будете пользоваться:

сварочным аппаратом и прилагаемыми комплектующими;
электродами;
измерительными приспособлениями;
болгаркой.

Используемые материалы

Саму подставку вы будете делать из арматуры, профиля или металлических уголков. При покупке железа старайтесь купить хорошее.

Арматура

Пошаговое описание изготовления

Важнейший этап самостоятельного изготовления подставки – снятие точных размеров печки и выполнение правильного чертежа. Эта процедура – самая сложная и влияет не только на правильность монтажа отопительной системы, но и на ее функционирование.

Чертеж и вид подставки зависит от типа печки, ее веса, длины и ширины. Наилучший вариант – подставка высотой сорок сантиметров. Такой размер помогает системе быстрее набирать воздух, а потокам циркулировать по помещению. Для ножки используйте металлические уголки, а не арматуру, которая больше подходит для рамы. Некоторые модели печи Булерьян хорошо работают на подставке высотой 20 сантиметров, но специалисты советуют делать 40-сантиметровые.

Выполнив чертеж, можно начинать изготовление подставки:

Сварите раму с заранее подготовленных кусков арматуры.
Изготовьте еще одну раму – основание. Ее размер должен быть симметрично большим на 5-15 сантиметров (это зависит от высоты ножек).
Две рами соедините с помощью четырех уголков и арматуры, сваривая их по углам.
Чтобы конструкция была более жесткой, сваркой доварите перемычки.
Обработайте конструкцию грунтовкой и огнеупорной краской.

Чтобы снизить вероятность развития пожара, на месте расположения топки выложите невысокий пьедестал из кирпичей (2-3 ряда вверх). Когда он будет готов, можете поставить подставку с топкой.

Если дизайн дома позволяет, подставку можно сделать сразу кирпичной. В такой ситуации установки Булерьяна намного упрощается.

Как сделать печь булерьян своими руками?

Для самостоятельного изготовления конструкции булерьян своими руками, необходимы чертежи, по которым детали заготавливаются строго по размерам, соблюдая все вплоть до миллиметра. Только в этом случае при сваривании конструкции в целый блок она не перекосится. Чертежи булерьян с точными размерами достать довольно непросто, но если постараться, то их можно найти на просторах интернета.

Судя по чертежу, для сборки конструкции используют следующие материалы:

отрезки трубы с толстыми стенками, с диаметром около 6 см. Меньший диаметр будет способствовать плохому притоку воздуха;
металлический лист, имеющий толщину 4 мм;
маленький отрезок трубы с толстыми стенками, используемый для нарезания колец для дверцы или металлический лист, из которого впоследствии делают изогнутые полосы;
отрезок трубы для дымохода диаметром 10−12 см;
петли для дверцы;
асбестовый шнур;
запорка для дверцы, рычаг для дросселя и заслонки-шибера.

Каркас печи булерьян изготавливают из широкой металлической трубы. Из нее же делают и топку. Также корпус можно делать из труб-воздуховодов. Топка в таком случае изготавливается из отдельных стальных листов.

Трубы гнут на 80 градусов, а для устойчивости их ставят на каркас и приваривают временными поперечными полосами, тем самым закрепляя их. Потом воздуходувы сваривают между собой стальными полосками, создавая единый корпус. Получается такая конструкция: трубы располагаются навстречу друг другу, создавая бочкообразный корпус. Все временные планки удаляются.

Внутри конструкции булерьян будет располагаться топка. Для нее приваривают стальную пластину толщиной 10 см, на которую впоследствии будут укладывать поленья. После этого из стали толщиной 2 миллиметра вырезают круг и приваривают, образуя заднюю стенку. К этому кругу заранее приваривают раструб дымохода, внутри которого располагается шибер. Удерживается он с помощью пружины и ручки-рычага. Наверху топки около задней стенки приваривают пластину, которая образует 2-й ярус, а над ней 2 трубки диаметром 12 мм. В результате получается камера для дожига газов.

https://youtube.com/watch?v=0LEpgm9g2BQ

Изготовление передней стенки и дверцы печи

Это самые сложные детали при изготовлении данной конструкции. Переднюю стенку вырезают так же, как и заднюю. Для дверки в ней следует проделать отверстие. К его краю приваривают узкую полоску металла перпендикулярно площади передней стенки. Это будет бортик, способствующий максимально плотному прилеганию дверцы.

Затем изготавливают саму дверцу. По диаметру она должна быть больше вырезанного отверстия. Немного отступив от края диска, приваривают две металлические полоски. Располагают их так, чтобы между ними проходила приваренная полоска на передней стенке. В промежуток между полосками укладывают шнур из асбеста.

Затем начинают изготавливать дроссель. Корпус дроссельной заслонки диаметром 25 мм и длиной в 10 см делают из куска трубы подходящего размера. В 4-х см от края делают два отверстия, в которые вставляют металлический пруток. Его с одной стороны загибают, в результате получается ручка дроссельной заслонки. Саму заслонку вырезают из металла в виде круга, меньшего диаметра, чем труба корпуса. Заслонку вставляют в корпус и приваривают к прутку. В результате получается регулируемая заслонка.

Дроссель прикрепляют к дверце. В ее верхней части делают отверстие и приваривают. Затем устанавливают петли и запор. Навешивают готовую дверцу, проверяя качество швов.

Изготовление заслонки дымохода

Таким же образом изготавливают заслонку на дымоход. Только будут немного другие размеры, а из заслонки вырезают сектор в 90 градусов. К горизонтальному участку трубы дымохода, выходящего из печи, приваривают второй участок таким образом, чтобы получилась конструкция, напоминающую букву «Т». Затем вставляют заслонку, примыкающую к корпусу части. В корпусе делаются два отверстия, в которые вставляют металлический пруток. К нему приваривают заслонку, а для образования ручки, один конец прутка загибают.

Изготовление тепловой камеры

Чертеж может предусматривать изготовление дополнительной конструкции – тепловой камеры с находящейся внутри подставкой. В верхней части изготавливают отверстия, необходимых для выхода дымохода и воздуховодов. Вверху и внизу боковой стены устанавливают две вентиляционные решетки и ревизионную дверцу. Сваривают корпус тепловой камеры и утепляют при помощи базальтовой ваты. Получается система воздушного отопления. Снаружи тепловую камеру декорируют кирпичом.

Печь булерьян врианты изготовления

Делаем булерьян сами!

Булерьян своими руками чертежи и фотографии.

За основу были взяты профильные трубы 60/40 мм толщиной 3 мм, можно было использовать круглые, но под рукой не было трубогиба да и хотелось оригинальности.

Печь дровяная длительного горения

Размеры профильных труб были выбраны не случайно, площадь профильной трубы 60 мм на 40 мм, равна площади круглой трубы диаметром 80 мм, а именно такие трубы использует печь марки булерьян. Если трубы будут больше диаметром тяга будет меньше и помещение прогреваться будет дольше, нам же надо, чтобы быстро нагревалось помещение с минимальным количеством дров и была циркуляция воздуха в помещение.

Печь дровяная длительного горения своими руками

трубы сваривал между с собой по лекалу, на полу в гараже прикрутил две доски с расстоянием между ними в 360 мм, для того, чтобы все мои заготовки были одинаковой ширины.

Буржуйка в гараж

Самодельная буржуйка длительного горения

после того как сварил таких заготовок семь штук, стал сваривать их между собой

лучше всего это делать на ровной поверхности, избегая перекосов. Обязательно смотреть, чтобы ни чего не сбивалось и все сваривать между собой аккуратно.

Печи длительного горения

после того как сварили все трубы между собой мы получаем скелет нашей будущей печки, тут можно пойти в двух направлениях наваривать железо снаружи скелета или изнутри, в нашем случаи железо было наварено на скелет самодельного булерьяна, для того чтобы холодный воздух быстро прогревался и лишний раз не обжигаться об нашу печь.

Булерьян своими руками

Печь булерьян своими руками

К тому же внешний вид намного приятнее когда скелет печки булерьяна не видно. Для обшивки скелета использовали сталь 5 мм, для того чтобы загнуть лист стали не используя силу богатыря надо сделать надрез на линии сгиба

Печка для гаража

Отопление в гараже

Печь для гаража

Чем славится булерьян? тем, что это печь длительного горения, она может работать в режиме тления. Режим тления топлива (дров) регулируется заслонкой на фронтальной части печи. Как сделать буржуйку булерьян с высоким КПД? Все очень просто не давайте вашему теплу и дровам вылетать в трубу, перед дымоходом нужна перегородка

Печь для гаража своими руками

таким образом мы получаем две камеры сгорания и прежде чем дыму, не сгоревшим частицам выйти наружу нужно преодолеть нашу перегородку. Тут начинается самое интересное, все задают вопрос как сделать печку с высоким КПД и низким расходом топлива? На данную перегородку, которая служит делением камеры сгорания на 2 отдела устанавливаем трубу с подсосом воздуха

Форсунка для поджога газов

Чертежи печи булерьян своими руками

все частицы, которые у нас не сгорели в нашей буржуйке прежде чем вылететь в трубу они догорают во второй камере сгорания при подачи туда дополнительного канала воздуха. Подача воздуха осуществляется снизу труб, но лучше всего предусмотреть ручную регулировку подачи воздуха для полного сгорания частиц. Данная регулировка была выполнена путем наваривания гаек на нашу трубку, если воздуха поступает много и частицы, оставшиеся не воспламеняются и не догорают, а вылетают в трубу, следует уменьшить подачу воздуха путем закручивания в них болтов.

Печь длительного горения своими руками

Дно нашего самодельного булерьяна делали так же из листа стали 5 мм, вырезая его под наши трубы, потом обваривая его вокруг труб.

Затем нужно сделать заслонку для подсоса воздуха, ее делали из трубы, огромной плюшки диаметром таким же как и труба и гвоздь для открытия и закрытия заслонки. Данной заслонкой можно регулировать режим тления в печи. При открытой заслонки печь работает в обычном режиме.

Самодельная заслонка для подсоса воздуха и регулировки подачи воздуха.

Для того, чтобы дверь в печки от высоких температур не вело, надо сварить защитный экран. Жаростойкий экран варил из стали 5мм.

Жаростойкий экран для печи булерьян

Дымоход надо делать из трубы 120мм, не меньше! Это нужно для хорошей тяги.

ВАЖНО помнить для лучшей циркуляции воздуха через булерьян его нужно устанавливать минимум 14 см от пола, тогда забор воздуха будет лучшем образуя хорошую тягу из профильных труб

Преимущества и недостатки печи

Большое преимущество печки заключается в том, что топливом для булера служат дрова, которые в большинстве своем легкодоступны. Благодаря встроенной газовой камере печь действительно быстро нагревается. А по сравнению с печкой-буржуйкой в булерьяне очень маленький расход дров. Приблизительно в день выходит до трех загрузок дров, что очень экономно.

Другой плюс булерьяны состоит в принципе работы и обогрева помещения внутренним нагретым воздухом, исходящим из неё. Это приводит к большему коэффициенту полезного действия в сравнении с печами, нагревающими жилье отдачей тепла со всей поверхности. К тому же печь обладает компактными размерами и удобной дверцей для закладки дров.

Можно перечислить ещё некоторые очевидные преимущества буллера – это и большая отапливаемая площадь помещения, и её равномерное прогревание, при этом отсутствует копоть с дымом в жилой зоне.

Минусы использования булерьяны заключаются в следующем. Часто на сайтах изготовителей печей длительного горения умалчивается о том, что для быстрого прогрева холодного помещения (то есть для поднятия температуры, например, с пяти градусов до двадцати градусов по Цельсию) в булерьянах довольно быстро тратится большое количество топлива, и топка может выгореть за тридцать минут при интенсивном горении.

Другой недостаток заключается в том, что позади булерьяны необходимо ставить вентилятор, чтобы разгонять скапливающийся над ней горячий воздух. Ещё один минус состоит в обгорании пыли с самого котла.

Печь Булерьян обладает компактными размерами и удобной дверцей для закладки дров.

Принцип работы

Именно такой необычный внешний вид делает печь Булерьян такой чрезвычайно эффективной. Для того чтобы вы смогли прочувствовать все прелести печи Булерьян, мы расскажем о ее принципе работы. Мы уже говорили, что здесь используется реакция пиролиза. Горение дров с ограниченной подачей кислорода выглядит как тление с выделением продуктов пиролиза. Поступая в верхнюю камеру дожигания, они воспламеняются и сгорают с выделением большого количества тепла – горение поддерживается за счет небольших инжекторов, встроенных в две конвекционные трубы.

За поддержание реакции пиролиза отвечают поддувало и шиберная заслонка. Именно они отвечают за ограничение подачи кислорода и медленное удаление продуктов сгорания. Благодаря этому тепло практически полностью отправляется в обогреваемые помещения.

Многие пользователи размышляют, буржуйка или Булерьян – что лучше и чему отдать предпочтение. КПД буржуйки, в том числе и пиролизной, будет более низким. Для увеличения эффективности придется дооснастить ее дополнениями, образующими конвекцию. Но догнать печь Булерьян буржуйка все-таки не сможет, как ни старайся. Булерьян – самая эффективная и продвинутая печь на сегодняшний день, обладающая предельно легкой конструкцией.

Булерьян на отработке не является твердотопливной печью. Но ее можно собрать своими руками, по схожей схеме, встроив самодельную горелку в загрузочную дверцу (о сборе такой горелки мы писали в наших обзорах). Также существует возможность приобрести уже готовую горелку. Но такая схема будет оправдана лишь в том случае, если у вас есть доступ к недорогим запасам этого нехитрого топлива.

Конструктивные особенности и принцип действия

В процессе разработки задействовалась схема печи конвекционного типа, который обеспечивает длительное горение. Дверца делается довольно большой, чтобы пользователи смогли загружать крупное топливо, корни деревьев, колотые поленья.

Поддувало имеет вид патрубка, который врезается в люк загрузки топлива. Именно поэтому в такой печи не применяется двухдверная схема. Чтобы регулировать количество воздуха, которое поступает внутрь помещения, применяется круглая заслонка. Она имеет подвижную конструкцию.

Рычаг управления дроссельной заслонкой выводится наружу. Пользователи смогут уменьшать или увеличивать количество воздуха, чтобы контролировать уровень мощности. Топка имеет вид цилиндра. С каждой стороны на одинаковом расстоянии врезаются теплообменники, которые изготовлены из металла. Они обладают изогнутой формой.

Пространство топки разделяется на три части. Внизу можно установить колосниковую решетку. Можно изготавливать печи без этих деталей. Верхняя камера используется для скопления газов. Они возникают в процессе горения топлива. Здесь происходит их сжигание. Чтобы тяга была хорошей нужно сделать качественную и высокую дымовую трубу. Ее обязательно утепляют теплоизоляционными материалами. В противном случае температура в камере дожигания уменьшится, поэтому в дымовом газе сохранится большое количество дегтя, других углеродистых соединений.

Схема с дымоходом

Принцип работы

Этот прибор отопления работает следующим образом: холодный воздух с пола, поступая в расположенные внизу патрубки, проходит через элементы, расположенные на топке.

Нагреваясь, он выходит из верхних патрубков и равномерно отапливает строение. Через 10-15 минут после растопки конструкции воздух в системе нагревается до 100-120 °С.

Отличия от печей других видов

В отличие от классических приборов отопления, котлы бренеран забирают воздух для дожигания из топки. Для вторичных воздушных масс отдельных продухов нет. Количество воздуха автоматически меняется в зависимости от вида топлива и режима работы топки.

Вторая изюминка печи булерьян заключается в особенностях конструирования ее топки. Батареи труб теплообменника сделаны таким образом, что на 2/3 они утопают в криволинейных стенках топки. Благодаря этому до 70% тепла, выделяющегося в топочном пространстве в режиме тления, отдаются в воздух трубочной системы. 10% тепловой энергии распределяются по металлическому телу прибора и также обогревают воздух.

Топливо

Отапливать котел можно древесными отходами или остатками от картонажной продукции, дровами. Нельзя применять каменный уголь. Топливо в подобном приборе расходуется медленно и экономично. Закладку его необходимо осуществлять не более 3 раз за сутки.

Для быстрого прогрева комнаты требуется изначально заложить в печку быстрогорящее топливо, бумагу или картон. Их разжигают, при этом дроссель и шибер нужно открыть полностью, а дверь топки закрыть. Разгонная закладка должна полностью прогореть за 3-4 минуты. Контролировать процесс горения можно через стекло в двери или через поддувало.

После прогорания закладки укладывают крупные поленья, торфобрикеты или пеллеты. Дроссель поддувала прикрывают до необходимого положения. Шибер должен быть закрыт на ¾, то есть до упора. Из труб выходит воздух температурой 60-70 °С, печь остывает до 50-55 °С.

Достоинства и недостатки канадской печи

Представленный тип печи обладает огромным количеством преимуществ

Важно соблюдать обязательные требования и правила эксплуатации. Можно выделить следующие достоинства:

Мобильность. При вырубке деревьев нужно постоянно передвигаться по лесу. Печь может легко транспортироваться, она без усилий переносится из транспорта в помещение.
Компактные размеры. Конструкция обладает разной конфигурацией, параметрами и размерами. Благодаря этому печь устанавливается даже в небольших постройках, помещениях.
Безопасная эксплуатация. Прибор работает в жилом помещении и зоне. Конструкция должна быть герметичной, чтобы через щель не просачивались угарные газы. Чтобы предотвратить утечку рекомендуется использовать однодверную схему. Корпус имеет такую конфигурацию, что человек не сможет обжечься.
Высокий уровень производительности. При использовании задействуется принцип конвекции принудительного типа. Пространство прогревается в течение короткого периода времени. Все каналы, которые расположены внутри, должны быть тщательно продуманы. Они способствуют ускорению передвижения воздуха.
Длительное горение. Рабочая зона имеет оптимальную конфигурацию, присутствует поддувало, поэтому от одной загрузки печь будет работать по 3-4 часа. Для топки подходит деревянная стружка, щепки, кора или дрова.

Он имеет свойство перегревать металлическую поверхность, поэтому корпус начинает деформироваться, прогорать. В результате происходит искривление геометрии, топочная дверца перекашивается и перестает плотно закрываться. В местах соединения швов при помощи сварки возникают дыры.

Специалисты придумали способ, который поможет использовать уголь во время топки. Для этого печь дополнительно оборудуется коллектором, который устанавливается в нижней части, а подача воздуха регулируется нагнетателем. Благодаря таким модификациям температура внутри топки снижается до безопасной отметки. Конструкция печи простая и надежная в эксплуатации. Для выполнения ремонта или самостоятельного изготовления печи не требуются большие финансовые вложения.

Внешний вид печи

Перед эксплуатацией «Булерьяна» важно ознакомиться и с недостатками. Производительность печь значительно снижается, если для топки применяются влажные или мокрые дрова

В результате игнорирования этого требования выделяется водяной пар, который ухудшает интенсивность выделения тепла. КПД печи снижается, а помещение нагревается медленно.

Конструкция обладает газогенераторным режимом работы. Дрова не горят, а тлеют после закладки. В результате образовывается много дыма, поэтому начинают выделяться вредные вещества. Во время монтажа и установки печи нужно обеспечить достаточную высоту дымохода и его теплоизоляцию. В противном случае эффективность функционирования снизится в несколько раз.

Печь бренеран с водяным контуром

Чтобы отопление частного дома было надежным и качественным, часто используют котлы с водяным контуром. Они обогревают за счет движения в системе горячей воды. Такой прибор представляет собой цилиндрический корпус, который состоит из 2-х уровней. Нижний – это топочная конструкция, ее предназначение – розжиг топлива и регулировка температуры. Верхний уровень котла с водяным контуром – это камера дожигания газов.

Цель агрегата – нагрев воды в большом объеме. Он оборудован специальными приборами, которые распределяют около 10% тепловой энергии на отопление, а остальные проценты на нагрев жидкости, поступающей в систему или накопитель. Таким образом, частные дома обеспечиваются надлежащими температурными условиями.

Котел с водяным контуром необходимо заправлять дистиллированной водой и антифризом. Тогда система будет защищена от замерзания, если в доме не живут постоянно.
Чертежи водяного буллера представлены ниже.
