Как работает комбинированный котел газ-дрова

Правила хранения баллонов

Газовые баллоны должны храниться в нежилом помещении, его характеристики соответствуют требованиям СНиП 2.04.08-87. В нем не могут находиться горюче-смазочные материалы, обеспечивается принудительная и естественная приточная вентиляция. Если количество баллонов не более 4-х – рекомендуется установка специального шкафа у наружной стены дома.

Для обустройства системы подачи топлива к котлу потребуются следующие материалы и комплектующие:

• трубопровод с дополнительной защитой от возможных протечек;
• редуктор необходим для контроля давления газа из баллона;
• вентили устанавливаются для герметизации полных и уже использованных баллонов.

С помощью трубопроводов формируется единая сеть для подачи газа. Редуктор должен иметь два манометра. Один из них показывает давление внутри баллона, а второй – в трубопроводе.

Что собой представляют комбинированные котлы «газ-дрова»

Котлы смешанного типа, работающие на твердом топливе и газе, это всегда напольная конструкция, по габаритам соответствующая обычным твердотопливным моделям. Без использования газовой горелки – это обычные твердотопливные котлы, сжигающие не только дрова, но и уголь, пеллеты, торф, антрацит. Обвязка, установка и подключение универсальных котлов производится аналогично однотопливным.

Для чего нужны и как применяются

Как мы уже говорили, без особых условий покупка газово-твердотопливного котла не оправдана ни экономически, ни практически.

Во-первых, суммарная стоимость отдельно приобретенных газового и твердотопливного котла в 90% ниже комбинированной модели. Стоимость котлов «газ-дрова» 19 000-35 000 рублей и газовая горелка в эту сумму не входит: ее нужно покупать отдельно. Лишь в редких случаях встречаются готовые сборки уже с газовой горелкой в комплекте. Стоимость горелки – еще в среднем 6-12 тыс. рублей.

Самые экономичные из бюджетных простых котлов для отопления частного дома

Во-вторых, эффективность и функционал отдельных однотопливных моделей практически всегда выше, чем комбинированных. Обычная конструкция твердотопливного котла показывает не самый высокий КПД (в лучшем случае до 85%) при сжигании природного или сжиженного (балонного) газа, когда даже бюджетные газовые котлы имеют КПД 88-92%. А это, соответственно, меньший расход при прежней теплоотдаче. Также комбинированные газово-дровяные котлы лишены какой-либо функциональной автоматики, которая встречается даже на бюджетных газовых моделях.

В-третьих, небольшим бонусом двух однотопливных котлов является то, что при поломке одного, второй можно использовать в качестве резервного.

Однако существуют случаи, когда покупка универсального котла, работающего на газе и дровах может быть более выгодной. Например:

• при наличии доступа к любому из видов твердого топлива за символическую цену. Когда запасы твердого топлива исчерпаются, потребуется стабильное горение без вмешательства человека или у дома проведут ранее отсутствовавшую газовую магистраль, всегда можно перейти на газовую горелку;
• если площадь дома довольно небольшая и выделить как минимум 8 кв. м. площади под отдельные однотопливные котлы невозможно.

Устройство и принцип работы

Комбинированная модель с установленной газовой горелкой. Схема на примере модели Теплодар Куппер ОК 15. Конструкция таких котлов традиционная: в топочной камере сжигается твердое топливо, стенки камеры – теплообменник, внутри которого циркулирующий по системе теплоноситель. Загрузка топлива происходит через дверцу спереди, сбор золы осуществляется в зольном ящике снизу.

Если нужно перейти на газ, на дверцу зольника или специально отведенное крепление устанавливается газовая горелка с соответствующим креплением (без сварки). Однако конструкция теплообменника, рассчитанная на большой объем топочной камеры, при сжигании газа аккумулирует гораздо меньше тепловой энергии, КПД остается лишь в пределах 75-85%, как и при сжигании качественного твердого топлива.

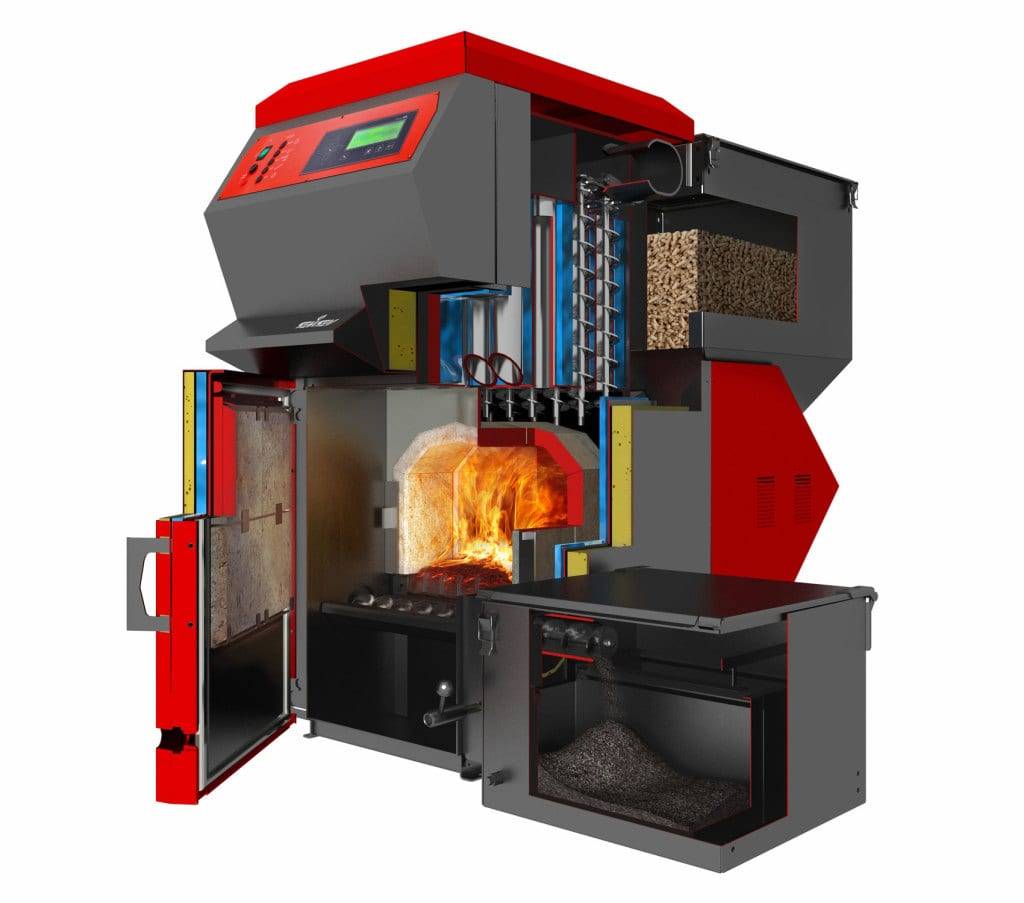

На рынке существуют и высокотехнологичные гибридные модели с 2-мя топками, топливо в которых может сжигаться одновременно. В верхней камере сгорания обычно сжигается твердое топливо, в нижней установлена газовая горелка, разделяет камеры сгорания компактный зольный ящик и конструкция теплообменника. Однако стоимость таких моделей в пределах 200-350 тыс. рублей.

Двухтопочная модель.

Котлы с длительностью горения одной закладки топлива до 7 суток

Комбинированный котел электричество+дрова

Как возможно совместить в одном котле два таких разных вида топлива? Все дело в уникальной и продуманной конструкции. К тому же, как уверяют специалисты, это самая простая и практичная конструкция из всех комбинированных котлов отопления.

Если рассмотреть внимательно многотопливные котлы типа «электричество+дрова», то можно заметить, что от твердотопливных их отличает лишь установка одного прибора. Это ТЭН, с помощью которого нагревается теплоноситель в системе отопления. Кстати, нагрев производится прямым воздействием, потому что ТЭН вмонтирован в теплообменник. Так что никаких посредников между нагревательным элементом и теплоносителем нет.

Как и все современные котлы, этот оборудован отличной системой автоматики. Она контролирует и регулирует температурный режим внутри дома за счет увеличения или уменьшения мощности отопительного агрегата.

Автоматика котла позволяет переходить на режимы, где используется тот или иной вид топлива. Заметим, что производители предлагают сегодня два варианта перехода:

• Автоматический.
• Ручной.

Комбинированный котел отопления

Какой лучше, каждый потребитель решает сам. Отметим лишь, что ручной переход проще, да и котел при этом будет стоить меньше. Автоматический вариант удобнее, но цена таких котлов слишком высока. Однако именно эти отопительные приборы сегодня очень популярны. Дело в том, что при снижении мощности котла, работающего на дровах, в автоматическом режиме включается ТЭН. Он подпитывает систему отопления необходимой тепловой энергией.

К примеру, закладка дров была сделана вечером. Естественно, до утра ее тепла не хватит, и за ночь температура может упасть до критической. Автоматика не будет ждать, когда кто-то включит электрический нагревательный элемент вручную. Она сама подаст ток на ТЭН. В этом и заключается функциональность универсальных котлов отопления.

Комбинированные котлы, где используются дрова, в основном работают на электричестве. Дрова приходится разжигать, когда электрический ток перестают подавать в линию. А в загородных поселках зимой это случается нередко. Поэтому хозяин должен заранее провести закладку дров внутрь топки, чтобы быть во всеоружии. Останется только поджечь твердое топливо. Так как температура внутри системы отопления нормальная, то и сильного пламени для ее поддержания не требуется.

Требования монтажа

По сравнению с обычными отопительными приборами к монтажу и обслуживанию комбинированных агрегатов предъявляются более жесткие требования:

• Во-первых, многотопливные котлы необходимо устанавливать только в отдельных помещениях. Для них выделяется топочная или небольшая котельная, что зависит от размеров и производительности оборудования.
• Во-вторых, это помещение должно соответствовать правилам пожарной безопасности. В нем должен быть хорошо работающий дымоход и вентиляция.
• В-третьих, под универсальный котел обязательно заливается фундамент.

Преимущества универсального котла электричество+дрова

Устройство комбинированного котла

Отметим лишь некоторые его достоинства:

• Подобная комбинация позволяет использовать самый доступный и дешевый вид топлива — древесные отходы. А универсальность достигается наличием двух видов энергоносителя. Их можно применять отдельно или в сочетании при определенных условиях эксплуатации.
• К сожалению, дешевый природный газ доходит не до всех потребителей. Так что электроэнергия — это самый доступный вид топлива, а дрова — самый дешевый. Такое сочетание позволяет говорить и об экономичности котла, и о его практичности.
• За счет использования ТЭНа котел можно отнести к экологичным отопительным агрегатам.
• Современный подход к созданию удобных и комфортных условий эксплуатации, включающих в себя установку блока автоматики и программаторов. Это дает возможность легко обслуживать систему отопления и экономить время на эти процессы.
• Продуманная конструкция агрегата позволяет сэкономить топливо на тепловых потерях. И это еще один плюс в карман потребителя.

1 Разновидности котлов

Самый усовершенствованный котел может использовать 4 вида топлива: газ, дрова, масляную отработку и электричество. Такой способ обеспечивает эффективность и экономичность отопления. Переход с основного вида топлива на вспомогательные происходит в автоматическом режиме.

Комбинированные котлы бывают нескольких разновидностей:

1. 1. На газе и твёрдом топливе. Основной плюс — независимость от поставок газа.
2. 2. На газе и отработке. Преимущество в эффективности обогрева всего помещения, а также простоте переключения с одного вида топлива на другое.
3. 3. На газе, электричестве и отработке. Идеально подходит для обогрева загородных коттеджей. Газ или дизель относительно быстро нагревает помещение, а электричество поддерживает заданную температуру.
4. 4. На газе, твёрдом топливе и отработанном масле. Имеет много полезных функций и подходит для любых частных домов и коттеджей.
5. 5. На газе, твёрдом топливе, электричестве и отработке. Этот вид характеризуется большой экономичностью, поскольку расходы на топливо существенно снижены.

Газ-уголь-дрова

Преимущество котла «газ-дрова-уголь» в том, что он не зависят от электроэнергии. Это позволяет создавать автономные системы отопления. Топливо для такого агрегата доступно в любом населённом пункте и, к тому же, по невысокой цене. Котёл «дрова-уголь-газ» производителей, приведённых ниже в таблице, прост в сервисном обслуживании и обладает привлекательным дизайном.

Производитель и модель	Характеристика
Очаг КСТГ-10 (Россия)	Эта компания существует на рынке с 2003 года. Является динамично развивающимся и надёжным производителем. Тип котла — одноконтурный. Камера сгорания — открытая. Установка — напольная. Площадь обогрева — 200 м². Мощность — 20 кВт. Газ — природный. Вид твердого топлива — дрова, уголь. Рабочие температуры — 95 ºС. Материал теплообменника — сталь. КПД — 77%. Вес — 70 кг.
Очаг КСТГВ-12.5 (Россия)	Данная модель котла «уголь-дрова-газ» энергонезависима и устойчива при работе на пониженном давлении газа. За счёт оптимальной конструкции камеры сгорания котёл имеет высокий КПД. Встроенный водоподогреватель, который обеспечивает горячей водой. Имеет в комплекте регулятор давления газа. Корпус котла устойчив к перепаду температур. Тип — двухконтурный. Камера сгорания — открытая. Установка — напольная. Площадь обогрева — 125 м². Мощность — 12.5 кВт. Газ — природный. Вид твердого топлива — дрова, уголь. Бойлер — встроенный. Рабочие температуры — 95 ºС. Материал теплообменника — сталь. КПД — 83 %. Автоматическое отключение — нет. Вес — 120 кг.
Ратон КС-Т-12,5 (Беларусь)	Котлы предназначены для отопления индивидуальных жилых домов, зданий и сооружений, оборудованных системами водяного отопления непрерывного действия с естественной циркуляцией теплоносителя и открытым расширительным сосудом. Тип — одноконтурный. Камера сгорания — открытая. Установка — напольная. Площадь обогрева — 130 м². Мощность — 12.5 кВт. Вид твердого топлива — дрова, уголь, торф. Дисплей — нет. Материал теплообменника — сталь. Розжиг — механический. КПД — 77 %. Вес — 138 кг. Срок службы котлов — не менее 15 лет.
Брестсельмаш КСT 12,5 кВт (Беларусь)	По виду топлива котлы производства ОАО «Брестсельмаш» относятся к многотопливным котлам, предназначенным для сжигания твёрдого и газообразного топлива путём переоборудования, не требующего демонтажа котла. Установка — напольная. Площадь обогрева — 125 м². Мощность — 12.5 кВт. Газ — природный. Вид твердого топлива — дрова, уголь, торф. Дисплей — нет. Рабочие температуры — до 95 ºС. Материал теплообменника — сталь. КПД — 90 %. Вес — 180 кг. Предназначен для теплоснабжения и горячего водоснабжения жилых домов и зданий коммунально-бытового назначения, оборудованных системами водяного отопления с естественной циркуляцией, с рабочим давлением воды до 0,1 МПа (1,0 кгс/см²) и максимальной температурой воды на выходе из котла до 95 С°.
Котел PARTNЁR 24 (Россия)	Преимущества продукции этой компании в собственных инновационных уникальных конструкторских разработках. Производитель осуществляет гарантированно качественные комплектующие, сырье и материалы. Это стабильно работающее высокотехнологичное производство. Камера сгорания — закрытая. Установка — напольная. Мощность — 24 кВт. Вид твердого топлива — дрова, уголь. КПД — 80 %. Вес — 108 кг. Высота — 79.5 см. Ширина — 42 см.

Когда нужен многотопливный котел: плюсы и минусы оборудования

Универсальные котлы отопления решают вопрос бесперебойного снабжения теплом частного дома. Они дают возможность выбрать подходящее для конкретной ситуации топливо. Установка агрегатов поможет с минимальными финансовыми затратами со временем перейти на экономичный энергоноситель. Если в перспективе планируется газификация населенного пункта или подача в дом электричества, то подготовится к этому следует заранее. Замена монотопливного оборудования — слишком дорогое удовольствие. Рачительные хозяева изначально устанавливают комбинированные котлы для отопления дома. Комбинация жидких энергоносителей, дров, угля, газа, электроэнергии определяется потребностями домохозяйства. Учитываются доступность энергоносителей в конкретной местности, цены на них, конструкцию здания.

Преимущества универсальных агрегатов

Плюсы при покупке котлов, которые функционируют по многотопливному принципу, превосходят минусы оборудования. К преимуществам многотопливных аппаратов относятся:

1. Котел вырабатывает тепло без перебоев и вынужденных остановок
2. Автоматизированность процессов — переключение с одного вида топлива на другой происходит по мере выработки энергоносителя
3. Экономия при использовании различных видов топлива
4. Универсальные обогреватели снабжают дом горячей водой, отапливают помещение, помогают создать комфортные условия для жизни
5. Дополнительно подключается бойлер
6. Экологичность и высокий КПД
7. Компактные размеры агрегата — существенное преимущество многотопливных аппаратов

Котел комбинированный Beretta VR-5 это дорогое оборудование

К недостаткам котлов, работающих одновременно на многих видах топлива, относится стоимость оборудования. Котел мощностью в 50 кВт признается максимально эффективным. Чем больше мощность, тем скромнее функции, которые выполняют комбинированные котлы.

Энергозависимость многотопливных агрегатов исключает полную автономность без установки резервного генератора, а хранение топлива требует организации специальных хранилищ.

Делаем котел из пропанового баллона своими руками

По отзывам пользователей, такой твердотопливный котел считает очень экономичным и эффективным устройством, хотя он не двухконтурный и работает без принудительного наддува. Это объясняется тем, что качество любого котла во многом определяется конфигурацией топки.

Безупречная практически во всех отношениях топочная камера имеет — круглое сечение. В интернете достаточно видео и фотоматериалов, чтобы выбрать достойную модель для частного дома.

Конечно начинающему мастеру это будет выполнить не под силу, а вот домашним умельцам, имеющим навыки работы со сваркой и слесарным инструментом будет по плечу, разумеется, при обязательном выполнении требований пожарной безопасности.

Расчёт параметров: чертежи и рекомендации

После того как пользователь выберет нужную ему модель, нужно будет скачать из сети чертеж для выполнения конструкции. Затем выбирают 50-литровый пропановый баллон, при этом он должен быть цельнометаллическим.

Основные параметры и особенности изготовления котла:

1. Дымоотвод выполняют из трубы Д 100-125 мм и толщиной стен 4 мм.
2. Расположение дымохода должно быть вертикальным или немного смещенным, устанавливается в боковую стенку, на уровне нижнего горения топлива.
3. Топка загружается сверху, для этого изготавливается крышка с ручками.
4. Зольная камера оснащается дверцами, для противопожарных целей, используются для регулировки подачи воздуха.
5. Колосниковая решетка — чугунная заводского изготовления, устанавливается для поддержания горящих дров и подачи воздуха в зону горения.
6. Теплообменный аппарат из стального листа в форме «водяной рубашки», размещается вдоль дымовой трубы.

Необходимые материалы и инструменты

Для того чтобы выполнить обвязку газового котла для отопления от газового баллона с водяным контуром из газового баллона потребуются:

1. Большой газовый баллон.
2. Труба для дымоотвода.
3. Сталь листовая, для выполнения теплообменника, дверцы зольной камеры.
4. Штуцера для входа выхода теплоносителя и подключения первичных датчиков по температуре и давлению.
5. Металлический прут для ручек на верхнюю крышку.
6. Шарниры для дверцы печки.
7. Датчики по температуре и давлению.
8. Асбестовый шнур для уплотнения крышки и дверцы, чаша для приготовления уплотнительного раствора.
9. Болгарка.
10. Сварочный аппарат.
11. Набор слесарных инструментов.

Пошаговая инструкция

Прежде чем начинать работу с пропановым баллоном, нужно удостовериться, что он не является опасным, из-за остатков сжиженного газа. Лучше если этот баллон будет предварительно подготовлен на ремонтном участке горгаза, где имеются специалисты, которые знают, как правильно работать с таким взрывоопасным оборудованием.

В противном случае баллон на открытом воздухе должен пройти определенную обработку:

• Открывают вентиль, переворачивают баллон вверх дном и ждут, пока сжиженный газ полностью вытечет из него.
• Отвинчивают клапан от баллона.
• Опять ждут, пока окончательно выйдет газ.
• Заливают газовый баллон водой на сутки, чтобы вода полностью вытеснила остатки газа.
• На следующий день сливают воду, после чего на нем можно будет проводить сварочные и слесарные работы.

Газовый котел для отопления от газового баллона своими руками, алгоритм выполнения:

• Срезают верхушку баллона, отшлифовывают края, выполняя их ровными. Источник фото: https://www.youtube.com/watch?v=2YdZppaSALo
• Дрова загружаются через верх, поэтому выполняют верхнюю крышку и усаживают ее с помощью асбестового шнура.
• Выполняют дверцу для зольной камеры и поддувала, с помощью угловой болгарки.
• Просверливают отверстие для защелки.
• Используют угловую шлифмашину, чтобы выполнить отверстие для дымохода.
• Устанавливают дымовую трубу.
• Устанавливают на нее внешний мини теплообменник, типа водяной рубашки.
• Устанавливают на теплообменник термометр цифровой для контроля температуре в баке.
• Устанавливают предохранительный клапан для защиты системы от превышения давления
• Уплотняют все сочленения асбестовым шнуром.
• Устанавливают установочные ножки для устойчивого размещения над уровнем пола.

Котел «Куппер ОК-9» с газовой горелкой

Вот вариант модели котла с установленной газовой горелкой.

Котел «Куппер ОК-9» с газовой горелкой

Как видите, газовая горелка вместе со всем  необходимым оборудованием ставится вместо дверцы зольника.

Котёл с установленной газовой горелкой

Возникла необходимость перейти на другой вид топлива? — Пожалуйста!
Снимается горелка, всё это крепится так, что демонтаж не вызовет затруднений, возвращается в котёл опора колосников, сами колосники, ящик зольника, дверцу и пожалуйста, можно топить дровами и прочим твердым топливом. Разумеется кроме пеллет, так этот вид топлива, кстати самый эффективный и экономичный после газа, требует установки специального оборудования, что в принципе так же возможно.

Вот так будет выглядеть котёл приспособленный под отопление пеллетами.

Особенности разных комбинаций

Выбирая оборудование такого типа, следует ориентироваться на доступные вам энергоносители.

Твердое топливо и электрический ТЭН

Комбинированный котел дрова-электричество (маркировка ТЭ) работает на двух видах топлива и по своей конструкции значительно отличается от универсальных агрегатов аналогичного назначения. Он состоит из одной топливной камеры, в которой сжигаются дрова. Сверху над топкой расположен бак с водой, в который интегрирован дымоход.

Если для повышения эффективности работы водонагревателя над баком монтируется тепловая камера, то дымоход примыкает непосредственно к ней. В этом случае продукты сгорания нагревают воду, циркулируя по трубам, расположенным внутри бака.

В момент перехода с твердого топлива на электричество, в работу вступают нагреватели (ТЭНы), вмонтированные в резервуар теплообменника. Максимальную мощность энергопотребления можно ограничивать произвольно. Полное управление отопительным прибором такого типа осуществляется при помощи автоматической системы.

Твердое топливо и газ

Комбинированный котел для частного дома (маркировка ТГ), попеременно работающий на твердом топливе и газе, бывает двух типов: с одной и двумя топками. В двухконтурном котле нижняя топка предназначена для газовой горелки, а верхняя, снабженная дымоходом, для дров.

Такой вариант удобен тем, что при любой работающей топке вся конструкция прогревается равномерно. Процесс управления универсальными котлами смешанного типа выполняется в ручном или автоматическом режиме.

Газ и электричество

Комбинированные отопительные котлы, которые предназначены для работы на газе или от электрической сети, наиболее востребованы в той местности, где прокладка газопровода намечается в близкой перспективе. Таким образом, абсолютно без проблем можно перейти из одного режима отопления на другой при первой возможности.

Газ и жидкие энергоносители

Надувные газовые котлы и дизельные устройства работают по одному принципу, но для смены вида топлива требуется заменить горелку. Переход от одного энергоносителя к другому обеспечивает наличие одно- или двухступенчатых горелок.

Комбинированные котлы включают в себя моноблок с камерами, которые стоят одна на другой. Газовые горелки имеют вентиляторный поддув, что гарантирует их бесперебойную работу, невзирая на перепады давления в газовой сети. Когда производится демонтаж, то горелку вставляют в особое отверстие и закрепляют с помощью винтов. Используя накидную гайку, подключают жидкотопливную или газовую линию.

Котлы дрова-газ: преимущества и недостатки

Газово-дровяной котёл

Такой котел отопления, как следует из его названия, может работать либо на газе, либо на дровах. В этом заключается его основное преимущество – автономность и независимость от какого-то одного типа топлива. Кроме того, те, кто уже пользовался таким котлом, говорят о том, что он оснащен всем необходимым для того, чтобы можно было легко подсоединить его к системе домашнего отопления, а также к конструкции «теплого пола» – все патрубки и соединения, необходимые для этого уже идут в наборе. Какие же еще положительные стороны таких котлов можно обозначить? Следует отметить, что такие комбинированные котлы обычно выпускаются двухконтурными, то есть имеется возможность не только обеспечить отопление, но и подсоединить к нему еще и бойлер.

Что касается недостатков, то они тоже присутствуют:

• Комбинированные котлы отопления дрова газ необходимо размещать в отдельном, специально отведенном для них помещении. Это сложно организовать, если пространство дома ограничено.
• Если отопительные котлы такой системы высокопроизводительные, то на них вряд ли будут установлены дополнительные возможности – такие, например, как система, защищающая его от замерзания, или второй контур, который будет отвечать за работу бойлеров.
• Конструктивно эти котлы достаточно сложны, что сказывается, во-первых, на стоимости, во-вторых, на монтаже, в-третьих, на сервисном обслуживании.
• Такие котлы достаточно много весят, поэтому их транспортировка затратна, а установка сложна. Кроме того, из-за большого веса их сложно повесить на стену, а это означает, что производятся они исключительно в напольном варианте.

Для того, чтобы подобрать правильно мощность котла, необходимо воспользоваться правилом: для отопления 10 кв.м вашего дома нужен 1 кВт мощности вашего котла. Необходимость обеспечить горячую воду увеличит уже полученную мощность еще на 30% – тогда эти две системы будут обеспечены тепло независимо друг от друга, а значит, температура в доме не будет зависеть от работы подогревателей воды. После этого расчет уже не составляет никакой трудности, главное взять мощность с небольшим запасом.

Самые лучшие котлы дровяного и газового отопления – это, конечно же, автоматизированные. Подача горячей воды и тепла в этом случае производится постоянно, без перерыва. Поэтому такие варианты идеально подходят не только для жилых домов, но и для детских садов, больниц и школ, где потребность в тепле постоянна.

Подключение котлов на дровах и электричестве

Без сомнения, покупка, монтаж и обвязка двух отдельных агрегатов обойдется вам дороже одного комбинированного теплогенератора. Но, реализуя данный вариант, вы получаете полноценное отопление двумя энергоносителями, эффективно действующее в автоматическом режиме.

Справка. В негазифицированных частных домах Российской Федерации совместная работа котла твердотопливного и электрического используется довольно часто, поскольку это самый удобный способ топить жилище дровами. Не менее распространено сочетание газ – дрова, а третье место занимают так называемые многотопливные котлы, о которых мы расскажем в отдельной статье.

В нашей паре источников тепла дровяной (угольный) котел является основным, а электрический – вспомогательным агрегатом. В качестве последнего можно задействовать любой из трех разновидностей электрокотлов, предлагающихся на рынке:

• традиционный ТЭНовый со встроенным циркуляционным насосом и блоком управления;
• электродный с выносным щитком управления;
• индукционный с отдельным пультом.

Мы не будем разбирать преимущества и недостатки каждого типа электрокотлов, это тема другой статьи. Здесь мы покажем на схемах, как подключить котлы на дровах и электричестве, чтобы второй подстраховывал первого в автоматическом режиме. Начнем с совместной обвязки дровяного и ТЭНового отопительного агрегата:

Схема обвязки для совместной работы котлов

Справка. Представленной схемой можно пользоваться для совместного подключения с газовым настенным котлом, который ставится на место ТЭНового.

Алгоритм работы системы выглядит так:

1. ТТ-котел бездействует и его циркуляционный насос отключен. Отопительные приборы получают тепло от электрокотла, ориентирующегося на комнатный терморегулятор, где вы настроили желаемую температуру. Чтобы теплоноситель не двигался по кругу через параллельное кольцо, в схеме задействованы 2 обратных клапана.
2. Вы растопили твердотопливный агрегат. Какое-то время он станет набирать температуру, а вода будет циркулировать по малому кругу, направляемая трехходовым клапаном с термоголовкой. Насос включится по команде накладного термостата, установленного на подающем трубопроводе.
3. Когда теплоноситель в малом кольце нагреется до 55 °С, сработает температурный датчик термоголовки, стоящий на обратной магистрали. Трехходовой клапан приоткроется и тепло пойдет в систему отопления.
4. Электрокотел отключит нагрев по сигналу комнатного термостата и перейдет в дежурный режим.
5. После прогорания твердого топлива вода в системе, а за ней и воздух в помещениях, начнут остывать. Накладной термостат ТТ-котла «увидит», что теплоноситель остыл и остановит насос.
6. Когда температура в доме снизится до выставленного вами значения, комнатный терморегулятор вновь задействует электрокотел.

Важно! Поскольку внутренний циркуляционный насос настенного теплогенератора выключить нельзя, для твердотопливного источника тепла нужно подобрать более мощный агрегат. Как правило, достаточно насоса с давлением 0.6 Бар (в электрокотле обычно стоит на 0.5 Бар)

Момент второй: все накладные датчики и термостаты ставьте на металлические трубы, на металлопластике или полипропилене они будут врать.

Подробно о том, как правильно подключить котел электрический и твердотопливный, расскажет наш эксперт Владимир Сухоруков в своем видео:

Индукционные и электродные теплогенераторы не оборудованы собственным фильтром и циркуляционным насосом, поэтому последний придется покупать и ставить отдельно. В этом все отличие в схеме подключения отопителей данного типа, только насосный агрегат нужно присоединить к сети через шкаф управления, чтобы комнатный терморегулятор отключал его вместе с электрокотлом, как изображено на схеме:

В этой схеме циркуляционный насос электрокотла будет отключаться вместе с ним благодаря отдельному шкафу управления

Если система отопления частного дома состоит из нескольких контуров (радиаторы на разных этажах, теплые полы и бойлер косвенного нагрева), то для совместной работы дровяной и электрический котел подключается методом первичных и вторичных колец. О принципе работы данного типа обвязки рассказано здесь .

Подключение котла электрического и твердотопливного к системе отопления по методу первичных и вторичных колец

Как работает отопительный котел на дровах и электричестве

Такая конструкция наиболее популярна в регионах, где еще нет газификации. Никаких дорогостоящих решений не требуется: обычный водогрейный котел с интегрированным ТЭНом.

• Камера сгорания такая же, как в обычном твердотопливном котле. Колосники, поддувало, заслонки, дымоход. В обычном режиме туда загружаются дрова или уголь. Следить за горением необходимо в ручном режиме (это характерная особенность отопительных систем эконом класса).
• Вокруг камеры сгорания размещена водяная рубашка с теплоносителем. В зависимости от «продвинутости» конструкции, рубашка может иметь развитые теплообменники. На иллюстрации изображены поперечные трубы в разрезе. Чем эффективнее будет отдаваться тепло от огня, тем выше КПД котла.
• Для поддержания интенсивности горения, перед воздушной заслонкой может быть установлен вентилятор. Он работает в ручном или автоматическом режиме. Если на улице так называемая «плохая» погода, с точки зрения горения, потребуется дополнительная тяга.

Итак, вы загрузили камеру топливом, и ушли на работу. Горение потихоньку поддерживается по заданному циклу, затем твердое топливо закончилось раньше времени (например, наладилась погода, поднялся ветер, улучшилась тяга). Вы приходите домой, а жилище остыло. Приходится ждать, пока разгорятся дрова.

Электро дровяной котел не даст остыть вашему дому

Представьте, что в рубашку с теплоносителем интегрирован электронагреватель. С помощью пульта управления, он подключен к электросети. Вы установили температуру теплоносителя, например — на +50°C. Когда дрова, уголь, или паллеты прогорят, сработает датчик температуры, и автоматика включит электронагреватель. Температура в доме нормализуется.

Да, этот нагрев обойдется дороже, чем с твердым топливом. Но дом будет теплым к вашему возвращению.

Дополнительная система электронагрева может быть установлена сразу, или приобретена дополнительно. Подобные наборы стандартизованы под различные модели котлов, и предлагаются в свободной продаже.

Затем вы подбрасываете дрова или уголь в топочную камеру, температура воды возрастает, датчик отключает автоматику и потребление электроэнергии прекращается.

Разумеется, это не двусторонний процесс. Если электрика включается автоматически, то подбросить дрова в топку можете только вы. Конечно, существуют системы автоматической подачи паллет, но это уже дополнительные расходы.

Оснастив свой котел подобными технологиями, или сразу купив мультитопливную систему, вы как минимум добавите комфорта (чего стоит возможность не вставать в 5 утра для утренней протопки). Кроме того, такая система обезопасит вашу систему отопления от разморозки при температуре ниже нуля.

Например, вы уезжаете в зимний отпуск или командировку. Подбрасывать уголек в топку будет не кому. Разумеется, топить котел чистым электричеством — это разорительно. Но вы можете установить регулятор на минимум, только для поддержания плюсовой температуры в помещении. А по возвращению моментально прогреть дом, и приступить к традиционному отоплению: твердым топливом.
