Мощность 1 секции биметаллических радиаторов отопления

Рекомендации по выбору

Выделяют всего четыре материала, из которых делаются водяные конвекторы:

1. Биметалл (монолитные и состоящие из определенного количества секций агрегаты).
2. Чугун.
3. Алюминий.
4. Сталь.

При выборе агрегата следует правильно подобрать его мощность. Для этого понадобится самостоятельно рассчитать требуемое количество тепла и имеющиеся стандарты подводки. Осуществить задуманное можно несколькими способами. Возможно использование данных касательно объема помещения и тепловые потери здания.

Пошаговая инструкция того, как выбрать водяной конвектор

1. Популярные модели могут подойти по всем характеристикам, однако стоимость у них будет соответствующей. Необходимо остановиться на «золотой середине». Не стоит покупать слишком дешевое оборудование, да и самое дорогое может и не быть необходимостью.
2. Одного лишь привлекательного внешнего вида может оказаться недостаточно. Выбранная модель должна подходить по функциональным особенностям, расцветке, размеру (высоте) и способу подключения. Батарея должна органично смотреться не только в самом помещении, но и поместиться в предназначенную для нее нишу.
3. Перед тем, как купить, а после и установить батарею в высотке, необходимо убедиться, что отопительная секция подходит по заявленным характеристикам. В этом случае рабочее давление агрегата должно быть менее 12 атмосфер. Подобная информация содержится в описании товара и его паспорте.

А вот для частных домов такой аспект не считается столь важным. Подобные характеристики при строительстве и последующей установке отопительной системы не учитываются. Исключением являются угольные или дровяные котлы, которые отвечают за отопление. В таком случае необходимо купить такой образец, который сможет функционировать при наличии теплоносителя высокой температуры. Чем выше будет показатель, тем дольше прослужат батареи. Популярность моделей важна, однако не так, как способ подключения самого радиатора. Намного удобнее при последующем ремонте и подключении нижняя подводка. Таким образом имеющиеся трубы будет легче спрятать. Боковой тип подключения подразумевает, то трубы будут замурованы в стены (в последующем исправить поломку без последующего ремонта не представляется возможным) или останутся на виду. Вариантов монтажа устройства может быть несколько. Спросом пользуются не только настенные модели, но и не менее качественные напольные

Комплектация будет играть немаловажную роль и на это стоит обратить особое внимание. Несколько проще иметь под рукой перемычку от того же производителя, по сравнению с той, которая была куплена наугад в ближайшем магазине

Последний вариант может и вовсе не подойти по габаритам. В базовом комплекте должны находиться футорки и кронштейны. В противном случае придется покупать все самостоятельно.

Алюминиевые радиаторы

Радиаторы из алюминия имеют аккуратный, компактный и современный внешний вид, они также продаются в виде наборных секций, поэтому можно подобрать оптимальное их количество, определенное расчетом. Высота алюминиевых радиаторов также бывает различной, поэтому их можно расположить в удобных местах комнаты.Рабочее давление алюминиевых радиаторов от 6 до 12 атм., испытательное – до 25 атм.

Алюминиевые радиаторы отопления

Достоинства алюминиевых радиаторов очевидны:

• Имеют современный внешний вид;
• Теплоотдача высока по сравнению с другими радиаторами и может достигать 200 Вт на секцию;
• Алюминиевые радиаторы значительно легче других разновидностей батарей, за счет этого они легко монтируются;
• Можно выбрать необходимое количество секций;
• С внешней стороны защищены полимерным покрытием, предохраняющим радиаторы от повреждений.

Самый основной недостаток алюминиевых радиаторов заключается в том, что они могут длительно использоваться только в замкнутых системах со строгим контролем pH теплоносителя. При этом нельзя использовать трубы и фитинги из других металлов. Алюминий – чрезвычайно активный металл, и при взаимодействии с медью и латунью образует гальваническую пару, которая может вызвать электрохимическую коррозию и появление поверхностных токов. Поэтому для выполнения систем подачи теплоносителя к алюминиевым радиаторам лучше использовать пластиковые трубы, а сами радиаторы заземлять.

Кроме того, при контакте со свежей, насыщенной кислородом водой алюминий  вступает в реакцию, продуктом которой является газообразный водород. Пузырьки газа, попадая в систему, вызывают неприятные звуки. Из-за этой особенности при установке алюминиевых радиаторов необходимо обязательно предусмотреть систему газоотведения и поставить кран Маевского.

Исходя из этих особенностей, можно сделать вывод: алюминиевые радиаторы, несмотря на невысокую цену и прекрасную теплоотдачу, в городских квартирах с централизованным отоплением лучше не ставить. При невозможности контроля качества теплоносителя нельзя быть уверенным в длительном сроке их службы.

Биметаллические радиаторы

Как понятно из названия, эти радиаторы состоят из двух металлов – стали и алюминия, при этом используются достоинства обоих этих металлов. Внутренний контур, проводящий теплоноситель, в биметаллических радиаторах выполнен из стали, что позволяет использовать их в системах с любым давлением и с различными типами труб и фитингов. Внешние пластины, передающие тепло в пространство комнаты, выполнены из алюминия и, благодаря его высокой теплопроводности, отлично обогревают помещение.

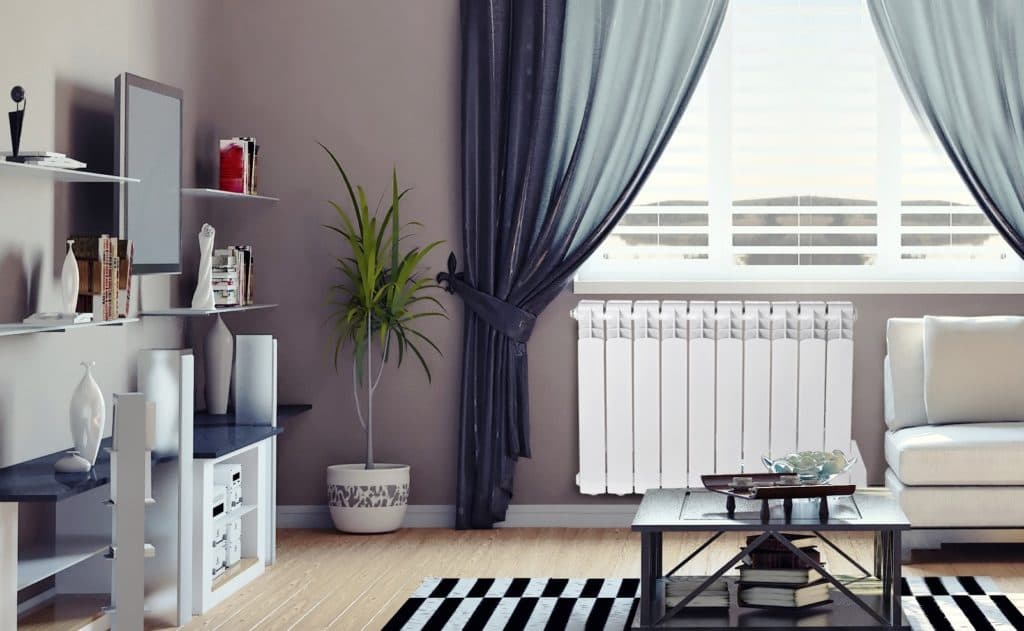

Биметаллические радиаторы в квартире

Достоинства биметаллических радиаторов:

• Высокое рабочее давление – до 35 атм.;
• Стойкость к коррозии при любом качестве теплоносителя;
• Малая инерционность – радиаторы быстро нагреваются, так же быстро остывают, и с помощью регулирования подачи теплоносителя можно быстро снизить или повысить температуру в комнате;
• Привлекательный внешний вид;
• Малый вес, легкость в монтаже;
• Секционированная конструкция, позволяющая выбрать нужное количество ребер.

К недостаткам можно отнести, разве что, более высокую цену биметаллических радиаторов. Что вскоре компенсируется их надежностью и длительным сроком службы. Необходимо также отметить, что при установке биметаллических радиаторов нужно обязательно соблюдать расстояния до стены, пола и подоконника – оно должно быть не менее 4 см.

Подводя итоги, можно сказать: для установки в квартире с централизованным отоплением лучше выбирать чугунные или биметаллические радиаторы, а для малоэтажных домов – также стальные. Алюминиевые радиаторы лучше применять в замкнутых системах, подключенных к нагревательному котлу, то есть там, где есть возможность проверки качества теплоносителя.

Формулы расчёта мощности обогревателя для различных помещений

Формула расчета мощности обогревателя зависит от высоты потолка. Для помещений с высотой потолка

• S – площадь комнаты;
• ∆T – теплоотдача секции отопительного прибора.

Для помещений с высотой потолков > 3 м расчёты проводят по формуле

• S – общая площадь комнаты;
• ∆T – теплоотдача одтельной секции батареи;
• h – высота потолка.

Эти несложные формулы помогут достаточно точно рассчитать необходимое количество секций обогревательного прибора. Перед тем как вводить данные в формулу, определите реальную теплоотдачу секции по формулам, приведенным ранее! Данный расчёт пригоден для средней температуры входящего теплоносителя 70˚ С. При иных показателях необходимо учитывать поправочный коэффициент.

Приведем примеры расчетов. Представим себе, что комната или нежилое помещение имеет размеры 3 х 4 м, высота потолка составляет 2,7 м (стандартная высота потолка в городских квартирах советской постройки). Определим объём комнаты:

3 х 4 х 2,7 = 32,4 кубометра.

Теперь вычислим тепловую мощность, необходимую для обогрева: умножаем объема комнаты на на показатель, необходимый для обогрева одного кубометра воздуха:

Зная реальную мощность отдельной секции радиатора, подберите необходимое количество секций, округляя его в сторону увеличения. Так, 5,3 округляется до 6, а 7,8 – до 8 секций. При расчёте обогрева смежных помещений, которые не разделены дверью (например, кухня, отделенная от гостиной аркой без двери) площади помещений суммируются. Для комнаты со стеклопакетом или утеплёнными стенами округлять можно в меньшую сторону (утепление и стеклопакеты снижают теплопотери на 15-20%), а в угловой комнате и помещениях на высоких этажах добавьте одну-две секции «про запас».

Почему не греет батарея?

Но иногда и мощность секций пересчитана на основе реальной температуры теплоносителя, и их количество рассчитано с учётом особенностей помещения и установлено с необходимым запасом… а в доме холодно! Почему так происходит? Какие для этого существуют причины? Можно ли такую ситуацию исправить?

Причиной снижения температуры может быть уменьшение напора воды из котельной или ремонт у соседей! Если во время ремонта сосед заузил стояк с горячей водой, установил у себя систему «тёплый пол», начал отапливать лоджию или застекленный балкон, на котором устроил зимний сад – напор горячей воды, входящей в ваши радиаторы, разумеется, снизится.

Но вполне возможно, что в комнате холодно потому, что вы установили чугунный радиатор неправильно. Обычно чугунную батарею устанавливают под окном, чтобы поднимающийся с ее поверхности тёплый воздух создавал перед оконным проёмом своего рода тепловую завесу. Однако тыльной своей стороной массивная батарея нагревает не воздух, а стену! Чтобы уменьшить теплопотери, приклейте на стену позади радиаторов отопления специальный отражающий экран. А можно и приобрести декоративные чугунные батареи в стиле ретро, которые не обязательно крепить на стену: их можно закреплять на значительном расстоянии от стен.

Размеры чугунных радиаторов

Стандартные советские батареи этого типа имели высоту 580 мм, ширину ребра – 94 мм и толщину 140 мм. Многие владельцы домов и квартир до сих пор считают такие модели самыми надежными. Поэтому чугунные радиаторы и сегодня пользуются спросом. Производители, конечно же, это заметили и начали поставлять на рынок в том числе и чугунные радиаторы в ретро-стиле, отличающиеся очень привлекательным дизайном. При желании для дома можно купить, конечно же, и такие батареи. Размеры их могут быть разными. На рынке существуют низкие, стандартные и высокие модели этого типа. Приблизительные размеры чугунных радиаторов отопления разных видов можно посмотреть в таблице ниже.

Современный рынок предлагает 4 вида радиаторов: чугунные, алюминиевые, стальные и биметаллические. Такие батареи долговечны, у них хорошая теплоотдача и привлекательный дизайн. Когда выбираете модель, учитывайте размеры биметаллических радиаторов, их энергоемкость и количество. Но, обо всем подробней.

Радиатор биметаллический

Что такое теплоотдача

Биметаллический радиатор отопления

Определение теплоотдачи сводится к паре простых слов — это количество тепла, выделяемое радиатором в течение определённого времени. Мощность радиатора, тепловая мощность, тепловой поток — обозначение одного понятия и измеряется в Ваттах. Для 1 секции биметаллического радиатора это число равно 200 Вт.

Таблица теплоотдачи радиаторов отопления

В некоторых документах встречаются значения теплоотдачи, рассчитанные в калориях за 1 час. Во избежание путаницы, калории легко переводятся в Ватты с помощью простейших подсчётов (1 Вт = 859,8 кал/час).

Тепло от батареи обогревает комнату в результате трёх процессов:

Процесс обогрева комнаты

Каждая модель отопительных приборов использует все виды обогрева, но в разных пропорциях. Например, радиатором считаются те батареи, передающие в окружающее пространство от 25% тепловой энергии посредством излучения. Но сейчас термином «радиатор» начали называть любой отопительный прибор вне зависимости от основного метода обогрева.

Терминология

В документации, рассматривающей размеры отопительных радиаторов, часто говорится о межцентровом расстоянии. Данный параметр обозначает длину промежутка от центральной точки одного соединительного отверстия до аналогичного места другого. Иногда эту величину называют межосевым или межниппельным расстоянием. Если трубопроводы, запитывающие радиатор, находятся в рабочей кондиции и менять их не планируется, приобретаемый новый обогреватель должен иметь такой же межцентровой показатель, как у старого, чтобы не пришлось вносить изменения в подводку. Иногда названия моделей – как российского, так и зарубежного производства – содержат трехзначные цифры. Они обозначают данный параметр в миллиметрах (к примеру, Modern 500).

Линейные габариты включают в себя:

• монтажную высоту радиатора – ее нужно подбирать так, чтобы обеспечить нужные дистанции до подоконника и пола;
• глубину;
• ширину – для моделей с секционной конструкцией она, как и предыдущий параметр, также относится к размерам элементов, но если глубина радиатора и отдельных его секций одинакова, для вычисления общей ширины нужно перемножить показатель отдельной единицы на их число и прибавить приблизительно 1-2 см, приходящиеся на герметизирующие прокладки.

Сравнение по тепловой мощности

Если вы внимательно изучили предыдущий раздел, то должны понимать, что на теплоотдачу очень влияют температуры воздуха и теплоносителя, а эти характеристики мало зависят от самого радиатора. Но есть и третий фактор — площадь поверхности теплообмена, а тут конструкция и форма изделия играет большую роль. Поэтому идеально сравнить стальной панельный обогреватель с чугунным затруднительно, их поверхности слишком разные.

Четвертый фактор, влияющий на теплоотдачу, — это материал, из коего изготовлен отопительный прибор. Сравните сами: 5 секций алюминиевого радиатора GLOBAL VOX высотой 600 мм отдаст 635 Вт при DT = 50 °С. Чугунная ретро батарея DIANA (GURATEC) такой же высоты и таким же числом секций сможет выдать только 530 Вт при тех же условиях (Δt = 50 °С). Эти данные опубликованы на официальных сайтах производителей.

Примечание. Характеристики алюминиевых и биметаллических продуктов с точки зрения тепловой мощности практически идентичны, сравнивать их нет смысла.

Можно попытаться провести сравнение алюминия со стальным панельным радиатором, взяв ближайший типоразмер, подходящий по габаритам. Упомянутые 5 алюминиевых секций GLOBAL высотой 600 мм имеют общую длину около 400 мм, что соответствует стальной панели KERMI 600х400. Выходит, что даже трехрядный стальной прибор (тип 30) выдаст лишь 572 Вт при Δt = 50 °С. Но надо учитывать, что глубина радиатора GLOBAL VOX составляет всего 95 мм, а панели KERMI – почти 160 мм. То есть, высокая теплоотдача алюминия дает о себе знать, что отражается на габаритах.

В условиях индивидуальной системы отопления частного дома батареи одинаковой мощности, но из различных металлов, работать будут по-разному. Поэтому и сравнение довольно предсказуемо:

1. Биметаллические и алюминиевые изделия быстро прогреваются и остывают. Отдавая больше теплоты за промежуток времени, они возвращают более холодную воду в систему.
2. Стальные панельные радиаторы занимают среднюю позицию, так как передают тепло не настолько интенсивно. Зато они дешевле и проще в монтаже.
3. Самые инертные и дорогие – это обогреватели из чугуна, им присущ долгий разогрев и остывание, из-за чего появляется небольшое запаздывание при автоматическом регулировании расхода теплоносителя термостатическими головками.

Из всего вышесказанного напрашивается простой вывод

Не суть важно, из какого материала изготовлен радиатор, главное, чтобы он был верно подобран по мощности и подходил пользователю во всех отношениях. А вообще, для сравнения не помешает ознакомиться со всеми нюансами работы того или иного прибора, а также где какой можно устанавливать

Расчет размера стального радиатора

Конструкция панельных приборов отличается от секционных. Батареи делаются из штампованных стальных листов толщиной 1…1.2 мм, заранее обрезанных в нужный размер. Чтобы подобрать радиатор требуемой мощности, нужно выяснить теплоотдачу 1 метра длины сваренной из листов панели.

Предлагаем воспользоваться простейшей методикой, основанной на технических данных серьезного немецкого производителя панельных водяных радиаторов Kermi. В чем суть: штампованные батареи унифицированы, типы изделий отличаются между собой количеством греющих панелей и теплообменных оребрений. Классификация радиаторов выглядит так:

• тип 10 – однопанельный прибор без дополнительных ребер;
• тип 11 – 1 панель + 1 лист гофрированного металла;
• тип 12 – две панели плюс 1 лист оребрения;
• тип 20 – батарея на 2 греющих пластины, конвекционное оребрение не предусмотрено;
• тип 22 – двухпанельный радиатор с 2 листами, увеличивающими площадь теплообмена.

Эскизы стальных обогревателей различных типов — вид сверху

Итак, панельные штампованные приборы любого бренда отличаются только монтажными габаритами. Расчет радиаторов отопления сводится к выбору подходящего типа, затем по высоте и теплоотдаче вычисляется длина батареи для конкретного помещения. Алгоритм следующий:

1. Определите исходные данные, перечисленные в начале статьи.
2. Выберите тип и высоту отопительного прибора. Самый распространенные варианты – изделия высотой 30, 40 и 50 см, тип 22.
3. Воспользуйтесь представленной таблицей, где указана теплоотдача q (Вт/1 м. п.) радиаторов Kermi разных типов и размеров в зависимости от условий эксплуатации. Начните с левого столбца – отыщите соответствующую температуру комнаты, потом – теплоносителя, дальше высоту и тип батареи. В ячейке на пересечении строки и столбца найдете мощность 1 метра радиатора.
4. Количество энергии, нужной для обогрева, разделите на величину q – узнаете метраж радиатора заданной высоты.
5. По каталогу подберите прибор водяного отопления соответствующей длины. При необходимости (например, батарея вышла чересчур длинной) разбейте этот размер на 2—3 прибора.

Пример расчета. Определим габариты стального радиатора для той же комнаты 15.75 м²: теплопотери — 2048 Вт, температура воздуха – 22 градуса, теплоносителя – 65 °C. Возьмем стандартные батареи высотой 500 мм, тип 22. По таблице находим q = 1461 Вт, выясняем общую длину панели 2048 / 1461 = 1.4 м. Из каталога любого производителя выбираем ближайший больший вариант – обогреватель длиной 1.5 м либо 2 прибора по 0.7 м.

Окончание первой таблицы — теплопередача 1 м длины радиаторов «Керми»

Емкость секции

Специфическая конструкция радиаторов обуславливает их довольно низкую вместимость. Это одновременно хорошо и плохо.

Маленькая емкость не требует большого количества теплоносителя (горячей воды), а значит, экономит воду и топливо, чтобы ее подогреть. Но чем меньше теплоносителя, тем быстрее остывает радиатор. Здесь быстрого остывания не происходит, так как между водой и алюминиевой поверхностью есть еще стальная оболочка, которая долго не остывает.

Соединение двух металлов

Маленькая емкость способствует быстрому загрязнению, закупориванию каналов при использовании некачественной воды. Чтобы решить эту проблему в частном доме устанавливается система очистки. Минимальное требование – установка двух фильтров: тонкой и грубой очистки.

Объем одной секции зависит от ее размера:

• при расстоянии между входным и выходным отверстиями 500 мм, вместимость секции будет составлять 0,2–0,3 литра;
• при расстоянии в 350 мм вместимость составит 0,15–0,2 литра;
• расстояние в 200 мм гарантирует объем в 0,1–0,16 литра.

Биметаллические радиаторы отопления какие лучше инструкция по выбору

Первые радиаторы отопления, производимые из двух металлов (биметаллические) появились в странах Европы более шестидесяти лет назад. Такие радиаторы вполне справлялись с возложенной функцией поддержания комфортной температуры в помещении в холодное время года. В настоящее время производство биметаллических радиаторов возобновлено в России, на европейском рынке в свою очередь преобладают различные радиаторы из алюминиевого сплава.

Биметаллические радиаторы отопления какие лучше

Биметаллические радиаторы представляют собой каркас из стальных или медных полых труб (горизонтальных и вертикальных), внутри которых циркулирует теплоноситель. Снаружи на трубах прикреплены алюминиевые радиаторные пластины. Их присоединяют способом точечной сварки или методом специального литья под давлением. Каждая секция радиатора соединена с другой стальными ниппелями с термостойкими (до двухсот градусов) каучуковыми прокладками.

Конструкция биметаллического радиатора

В российских городских квартирах с централизованным отоплением радиаторы такого типа прекрасно выдерживают давление до 25 атмосфер (при опрессовке до 37 атмосфер) и благодаря высокой теплоотдаче выполняют свою функцию гораздо лучше своих чугунных предшественников.

Радиатор — фото

Внешне отличить биметаллические и алюминиевые радиаторы достаточно сложно. Удостовериться в правильности выбора можно лишь сравнив вес указанных радиаторов. Биметаллический из-за стального сердечника будет тяжелее своего алюминиевого собрата примерно на 60% и вы совершите покупку безошибочно.

Устройство биметаллического радиатора изнутри

Положительные стороны использования биметаллических радиаторов

• Биметаллические радиаторы панельного типа прекрасно вписываются в дизайн любого интерьера (жилые дома, офисы и т.д.), не занимая много места. Фасадная сторона радиатора может быть одна ли обе, размер и цветовая гамма секций разнообразны (допускается самостоятельное окрашивание). Отсутствие острых углов и слишком горячих панелей делает радиаторы из алюминия и стали пригодными даже для детских комнат. Кроме того, на рынке представлены модели, которые устанавливают вертикально без использования кронштейнов за счет дополнительно присутствующих ребер жесткости.
• Срок службы радиаторов из сплава двух металлов достигает 25 лет.
• Биметалл подходит для всех систем отопления, в том числе и для центральной. Как известно, некачественный теплоноситель в муниципальных системах отопления отрицательно влияет на радиаторы, сокращая их срок службы, однако радиаторы из биметалла не боятся повышенной кислотности и низкого качества теплоносителей благодаря высокой коррозионной стойкости стали.
• Биметаллические радиаторы – эталон прочности и надежности. Даже если давление в системе доходит до 35-37 атмосфер, это не повредит батареи.
• Высокая теплоотдача – одно из главных преимуществ радиаторов из биметалла.
• Регулирование температуры нагрева с помощью термостата происходит практически молниеносно за счет небольшого сечения каналов в радиаторе. Этот же фактор позволяет вдвое сократить объем используемого теплоносителя.
• Даже если возникнет необходимость в ремонте одной из секций радиатора, благодаря продуманной конструкции ниппелей работы займут минимум времени и усилий.
• Количество необходимых для обогрева помещения секций радиатора легко рассчитать математически. Это исключает лишние финансовые затраты при покупке, монтаже и эксплуатации радиаторов.

Отрицательные стороны использования биметаллических радиаторов

• Как уже говорилось выше, биметаллические радиаторы пригодны к эксплуатации с теплоносителем низкого качества, однако последний существенно снижает срок службы радиатора.
• Главный минус биметаллической батареи – разный коэффициент расширения у алюминиевого сплава и стали. После длительной эксплуатации может возникнуть скрип и снижение прочности и долговечности радиатора.
• При эксплуатации радиаторов с некачественным теплоносителем возможно быстрое засорение стальных трубок, возникновение коррозии, снижение уровня теплоотдачи.
• К оспариваемому недостатку можно отнести стоимость радиаторов из биметалла. Она выше, чем у радиаторов из чугуна, стали и алюминия, но учитывая все преимущества, цена полностью оправдывает себя.

Мощность 1 секции чугунного радиатора

Очередная статья в рубрике – «потребление квартиры». Итак, как сейчас уже начался отопительный сезон многим интересно мощность своих батарей. Ведь от мощности зависит тепло в комнате и в целом в квартире (знать это нужно при расчете радиаторов отопления на уровне проектирования отопительной системы). Сегодня я расскажу о мощности 1 секции чугунного радиатора …

Чугунные радиаторы бывают различных марок, однако их не так много и их можно перечислить по пальцам. Все остальное лишь их вариация. Сегодня самые основные.

Классический и самый распространенный радиатор, устанавливается во многих квартирах нашей страны, а также многих стран постсоветского пространства. Ширина секции 140 мм, высота (между подводящими трубами) 500 мм. Дополнительная маркировка MC 140 – 500. Мощность 1 секции этого радиатора – составляет 175 Вт тепловой энергии.

Однако есть много вариаций этого радиатора

МС 140 – 500 с оребрением (коллектор)

Самый энергоэффективный вариант радиатора МС 140. Все дело в том, что между секциями устанавливаются дополнительные чугунные ребра, которые также дают дополнительный обогрев помещению. Мощность такого радиатора составляет 195 Вт тепловой энергии (что на 20Вт больше чем у классического МС 140). Однако у таких радиаторов есть существенный минус, нужно следить за частотой этих ребер, если они забьются (пылью например), то тепловая эффективность падает на 30 – 40 Вт!

MC 140 – 300

Как понятно из названия этот радиатор имеет ширину в те же 140 мм, а вот высота всего 300 мм. Это компактный вид радиаторов. Мощность одной секции всего 120 Вт тепловой энергии.

MC 90 — 500

Менее распространенный радиатор, но стоит дешевле предыдущего образца. Ширина одной секции 90 мм (более компактный), высота те же 500 мм отсюда и название. Менее эффективный, чем МС 140, мощность одной секции такого радиатора – около 140 Вт тепловой энергии.

МС 110 – 500

Чугунный радиатор шириной 110 мм и высотой между трубами 500 мм. Относительно редкий не так часто ставился. Мощность одной секции, около – 150 Вт

МС 100 – 500

Относительно новая разработка, следка измененная форма. Радиатор имеет ширину секции в 100 мм и высоту (между подводящими трубами в 500 мм). Тепловая мощность одной секции – 135 – 140 Вт.

Новые чугунные радиаторы

Не редко сейчас можно увидеть и современные чугунные радиаторы, производят как импортные компании, так и наши отечественные. С виду чем то похожи на алюминиевые радиаторы. Мощность 1 секции такого радиатора колеблется от 150 до 220 Вт, многое зависит от размеров радиатора.

А на этом все, думаю я вам дал раскладку привычных чугунных радиаторов. Конечно мощность может немного прыгать от производителя к производителю, но примерно мощность держится в этих пределах.

Эффективная теплоотдача

Значения тепловой отдачи для радиаторов указаны в техпаспорте или на сайтах производителей. Они подходят для конкретных параметров отопительных систем. Тепловой напор системы — важная характеристика, которую нельзя игнорировать при проведении необходимых вычислений. Обычно значение теплоотдачи 1 секции приводится для теплового напора 60° С, что соответствует высокотемпературному режиму отопительной системы с температурой воды 90°С. Такие параметры сейчас встречаются в старых домах. Для новостроек уже используются более современные технологии, при которых уже не требуется высокого теплового напора. Его значение для отопительной системы равно 30 и 50° С.

Температурный график системы отопления

Из-за разных значений теплового напора в техпаспорте и по факту, необходимо пересчитать мощность секций. В большинстве случаев она оказывается ниже заявленной. Значение теплоотдачи умножают на реальное значение теплового напора и делят на то, что указано в документах.

Эффективная теплоотдача батарей отопления в зависимости от способа установки и подключения

Параметры отдачи одной секции биметаллической батареи отопления напрямую влияют на её габариты и способность обогревать помещение. Сделать точные расчёты, не зная значения теплоотдачи биметалла, невозможно.

https://youtube.com/watch?v=ZkvOaJlQetM

Простой способ расчета при замене старых батарей

Если вы решили сделать замену старого чугунного радиатора отопления, то можно использовать простой способ и сделать расчет необходимого количества секций батареи. Для этого необходимо учитывать некоторые факторы

. А именно:

• теплоотдача у биметаллических и чугунных радиаторов немного отличается. Если у первого это значение равно 200 Вт на одну секцию, то у второго – 180 Вт.
• как грела старая батарея. Если ее работа вас устраивала, то это хорошо. Если нет, то можно увеличить количество секций.
• через определенное время радиатор отопления станет греть немного хуже. Это связано с засорением внутренних полостей устройства.

Как правило, при замене чугунного радиатора отопления на биметаллический количество секций батареи не изменяют. Конечно, если работа старой батарее вас устраивала. Если тепла не хватало, то можно увеличить количество секций.

Конструктивные особенности

Как мы уже говорили, отличие биметаллического радиатора от алюминиевого состоит в том, что по его внутренней поверхности проложены стальные вкладки, защищающие материал корпуса от коррозии.

Стальные вкладки могут устанавливаться в разных частях радиатора:

• Различные типоразмеры радиаторов из биметаллаВ простых моделях стальная сердцевина присутствует только в вертикальных каналах. Это так называемые полу- или псевдобиметаллические радиаторы, их характеристики хотя и превосходят алюминиевые аналоги, но степень защиты корпуса и прочность у них все же недостаточна;

• Более дорогие радиаторы представляют собой цельный стальной каркас, который под давлением заливается алюминием. Это настоящий биметалл, и именно такие батареи рекомендуется устанавливать в городских квартирах.

Закрепление батарей

Производители отопительных приборов предлагают большой ассортимент изделий, различающихся по материалу изготовления и типу исполнения:

1. Напольные. Это агрегаты, предназначенные для установки на пол, для чего они оснащены опорами или ножками. Опоры могут быть на колесиках или без них. Вариант отличается простотой монтажа и позволяет обеспечить нужное расстояние от подоконника до радиатора с соблюдением промежутка между нижним коллектором и полом.
2. Навесные. Монтируются на стену, крепятся на металлические кронштейны, которые вкручиваются в саму стену. В продаже есть регулируемые кронштейны, которыми можно регулировать ширину зазора не только до подоконника, но и стены, а также выровнять горизонтальность уровня монтажа.
