Защитные отопительные клапаны
Помимо перепускного клапана отопления для нормальной работы системы необходим монтаж других типов регулирующей и защитной арматуры. В процессе работы теплоснабжения может появиться избыток воздуха, произойдет обратное движение теплоносителя. Для предотвращения этих явлений следует заранее предусмотреть монтаж воздушного клапана для отопления и обратного.
Виды защитных клапанов
В зависимости от функционального назначения существует два вида защитных клапанов – для удаления воздуха из системы и предотвращения обратного движения воды в трубах. Без этих элементов работа системы может быть нестабильна, что приведет к нарушению температурного режима, дестабилизации давления и созданию аварийных ситуаций.
- В местах с наибольшей вероятностью появления избыточного давления – после котлов, циркуляционных насосов, на коллекторах,
- На обратной трубе в обязательном порядке монтируется шариковый клапан отопления или его лепестковый аналог. Также необходима установка этого компонента в обвязке циркуляционного насоса,
- В самой высокой точке схемы для удаления воздуха из системы. На радиаторы и батареи устанавливается кран Маевского.
Защитные клапана не должны ухудшать показатели работы отопительной системы. В первую очередь они устраняют возможные сбои в работе теплоснабжения. В «неактивном» состоянии эти компоненты системы не должны ухудшать скорость движения теплоносителя, влиять на температурный режим.
Воздушный клапан отопления
Во время работы теплоснабжения в трубах и радиаторах могут образовываться воздушные пробки. Причиной этому является большое содержание кислорода в воде, значение температуры теплоносителя свыше +100°С. В результате происходит окисление металлических компонентов, изменяется температурное распределение. Во избежание этих ситуаций необходима установка клапанов для стравливания воздуха из системы отопления.
Принцип работы воздушного клапана
В первую очередь воздушный клапан для теплоснабжения монтируется в группе безопасности вместе со спускным и манометром. В схеме отопления они располагаются на прямой ветке, ведущей от котла. В этом месте наиболее высокая температура теплоносителя, а также максимальные показатели давления. В коллекторной схеме обязателен монтаж спускных клапанов теплоснабжения на каждой гребенке.
- Кран Маевского. Устанавливается в радиатор (батарею) и нужен для удаления воздушных пробок,
- Автоматический воздухоотводчик. Монтируется в самой высокой точке системы, а также в группах безопасности. Через него выходит воздух из системы отопления.
Для последней модели важно соблюдать условия эксплуатации. После долгого простоя велика вероятность, что некоторые подвижные компоненты «залипнут» и тогда воздухоотводчик не сработает
Во избежание этого следует регулярно проводить осмотр конструкции и в случае надобности – заменять на новую.
Обратный клапан отопления
В гравитационных системах и в схемах отопления без циркуляционного насоса всегда есть вероятность изменения направления движения воды. В этом случае возможно повреждение теплообменника котла из-за перегрева, а также выхода из строя других компонентов. Для предотвращения подобных ситуаций монтируется обратный клапан.
Принцип работы обратного клапана
В больших схемах отопления устанавливают шариковый клапан теплоснабжения. Под действием обратного потока воды шар из полимера перекрывает трубопровод, тем самым предотвращая движение теплоносителя. Как только направление изменяется он под действием гравитации опускается вниз. По такому же принципу работает электромагнитный клапан для системы отопления. Разница заключается в управляющем элементе – для этого используется соленоид или электромагнитная катушка.
Преимущества монтажа электромагнитного клапана в системе отопления заключаются в следующем:
- Возможность подключения к программатору,
- Установка режима срабатывания устройства в зависимости от внешних факторов – температуры или давления,
- Надежность работы.
К недостаткам электромагнитных клапанов в теплоснабжении является их зависимость от подачи электроэнергии. В автономном отоплении применяется пружинный вариант обратного клапана. Напор воды постоянно действует на седло, сдавливая пружину. Как только изменится направление – произойдет автоматическое перекрытие движения теплоносителя.
Регулятор расхода
Установив приборы учета энергии, закономерно возникает вопрос, как можно регулировать и контролировать подачу теплоносителя, ограничивать или добавлять его расход. Для этого существуют всевозможные автоматические регуляторы, применение которых позволяет экономить, они работают от датчиков температуры наружного воздуха и датчиков обратного трубопровода. Еще одно преимущество регуляторов температуры — это контроль температуры непосредственно в месте установки радиатора, в отличии от других устройств. Данное преимущество дает приоритет в получении равномерного температурного фона для комфортного пребывания в помещении. Регулятор предотвратит перегрев воздуха в помещении, чего не всегда смогут отследить датчики на централизованной автоматике. Представляется возможность регулировать температуру для каждой комнаты в отдельности. Иногда решая вопрос регулировки устанавливают обычные краны. Конечно данное решение уменьшает финансовые затраты, но лишает ряда полезных преимуществ. У крана ограниченная функциональность на открытие и закрытие. Существует опасность остановить или завоздушить стояк. Регулируя отопление при помощи кранов невозможно добиться необходимого температурного режима. Используя автоматические регуляторы можно наладить систему точно и эффективно.
Читайте так же:
Трубы для систем с естественной циркуляцией
При подборе диаметра труб играют роль не только размеры системы и количество радиаторов, но и материал, из которого они сделаны, вернее, гладкость стенок. Для гравитационных систем это очень важный параметр. Хуже всего дело обстоит у обычных металлических труб: внутренняя поверхность шероховатая, а после использования она становится еще более неровной из-за процессов коррозии и накопившихся отложений на стенках. Потому такие трубы берут самого большого диаметра.
Стальные трубы через несколько лет могут выглядеть так
Предпочтительнее с этой точки зрения металлопластиковые и армированные полипропиленовые. Но в металлопластиковых используются фитинги, значительно заужающие просвет, что для самотечных систем может стать критичным. Потому более предпочтительными выглядят армированные полипропиленовые. Но они имеют ограничения по температуре теплоносителя: рабочая температура 70 о С, пиковая – 95 о С. У изделий из особого пластика PPS рабочая температура 95 о С, пиковая – до 110 о С. Так что в зависимости от котла и системы в целом можно использовать эти трубы, с условием, что это качественные фирменные изделия, а не подделка. Подробнее о полипропиленовых трубах читайте тут.
Металоопластик и полипропилен также может использоваться для монтажа систем отопления
Но если предполагается установка твердотопливного котла. то никакой полипропилен таких тепловых нагрузок не выдержит. В этом случае или все-таки использовать стальные, или оцинковку и нержавейку на резьбовых соединениях (сварку при монтаже нержавейки не использовать, так как швы очень быстро протекают)
Подойдет и медь (о медных трубах написано тут ), но она также имеет свои особенности и с ней нужно обращаться осторожно: не со всеми теплоносителями она будет нормально себя вести, а уж с алюминиевыми радиаторами ее в одной системе лучше не использовать (они быстро разрушаются)
Особенность систем с естественной циркуляцией – их невозможно рассчитать из-за образования турбулентных потоков, которые расчетам не поддаются. Проектируют их основываясь на опыте и усредненных, опытным путем выведенных, нормах и правилах. В основном действуют правила:
- поднять как можно выше точку разгона;
- не заузить трубы подачи;
- поставить достаточное количество секций радиаторов.
Потом применяют еще одно: от места первого разветвления и каждое последующее ведут трубой меньшего на шаг диаметра. Например, от котла идет 2-х дюймовая труба, далее от первого разветвления 1 ¾, потом 1 ½ и т.д. Отбратку собирают от меньшего диаметра к большему.
Есть еще несколько особенностей монтажа гравитационных систем. Первая – трубы желательно делать под уклоном в 1-5% в зависимости от протяженности трубопровода. В принципе при достаточном перепаде температур и высоты, можно сделать и горизонтальную разводку, главное чтобы не было участков с отрицательным уклоном (наклоненных в обратную сторону), которые из-за образования в них воздушных пробок перекроют движение потока воды.
Самотечная система однотрубная с вертикальной разводкой на два крыла (контура)
Вторая особенность – в самой высокой точке системы нужно установить расширительный бак и/или воздухоотводчик. Расширительный бак может быть открытого типа (система тоже будет открытой) или мембранного (закрытая). При установке открытого отводить воздух нет необходимости он собирается в наивысшей точке – в бачке и выходит в атмосферу. При установке бака мембранного типа требуется также установка автоматического воздухоотводчика. При горизонтальной разводке не помешают краны «маевского» на каждом из радиаторов – с их помощью легче убрать все воздушные пробки в ветке.
Обратный клапан для воды насоса и насосной станции
Ситуации, когда из кранов идет только холодная или горячая вода, а через котел отопления теплоноситель уходит в обратную сторону, могут возникать при неправильной работе насосной системы. Это происходит по причине снижения давления воды.
Для предотвращения сбоев рекомендуется установить запорное устройство для насоса. Его назначение состоит в том, чтобы исключать риск снижения давления и поломки насоса, перекрыть отток воды.
Клапан представляет собой небольшой цилиндр, с затворным механизмом и пружиной в форме округлого вращающегося лепестка. При отсутствии движения потока затвор плотно закрыт, а с появлением напора открывается, чтобы остановить отток в случае выхода из строя насосной установки.
Для глубинных насосов
Диаметр запорной арматуры для монтажа на глубинный насос должен соответствовать размеру трубы. Это позволит сделать соединение максимально герметичным. Новые модели насосов производятся уже в комплекте с обратными клапанами.
Глубинный насос перед установкой клапана нужно оснастить фильтром первичной очистки. Приемный запорный механизм насоса требует надежной защиты, поэтому клапан соединяют резьбой с перфорированной обоймой из нержавейки.
Для насосных станций
Запорные устройства, предназначенные для поверхностной насосной станции, решают такие же задачи, что и обратные клапана для глубинного насоса. Различие в том, что монтаж арматуры производится на всасывающий патрубок нагнетателя давления после храповика.
Использование запорного устройства поможет предотвратить аварийные ситуации в системах отопления и водоснабжения, положительно скажется на работе насосных станций, исключит наполнение водопроводных труб воздухом, позволит пользоваться водой некоторое время даже после отключения скважинного насоса.
Функциональные особенности балансировочного клапана для системы отопления
Магистральный балансировочный клапан Автоматический балансировочный клапан для системы отопления для магистральной сети имеет отличие от радиаторной конструкции габаритами, углом наклона шпинделя и геометрией штуцера.
Функции автоматического балансира:
- Дренаж воды из системы теплоснабжения;
- подключение датчиков для измерения параметров теплоносителя;
- установка импульсной улитки трубки от корректировщика давления.
Число витков, которое способен выполнить балансир — от 3 до 5, у большинства изготовителей этот показатель различается. Для того, чтобы поменять положение штока, потребуется ключ с конфигурацией шестигранника. Регулировка проводится по перепаду давления в теплосети. В процессе настройки при изменении расхода циркулирующей воды, на трубопроводе и регулировочном вентиле потери давления также меняются, что в свою очередь ведет к смене перепада на балансире.
Перепад давления в сети можно определить самостоятельно по показаниям манометров, установленным на обратке/подаче внутридомовой системы отопления. Например, при давлении на подаче/обратке 2.5 /2.0 бар, перепад составит 2.5 – 2.0= 0.5 бар. Когда клапан автоматический, он сам устанавливает перепад по заложенному конструкцией алгоритму.
Нужно отметить и то, что не всем системам теплоснабжения требуется балансировка. Например, если во внутридомовой разводке существует до трех коротких тупиковых веток, оснащенные 2-мя приборами на каждой, их работа может быть настроена с использованием шаровых кранов или обычных запорно-регулировочных вентилей.
Принцип действия
Автоматический воздушный клапан для системы отопления имеет корпус цилиндрической или конусообразной формы, внутрь которого помещен поплавок.
Корпус снабжен резьбой для присоединения к элементам системы. Он может быть изготовлен из латуни, чугуна или пластика. Поплавок изготавливают из пластика.
При помощи тяги он связан с игольчатым затвором, перекрывающем сбросное отверстие.
Как работает воздушный клапан отопления:
- Скапливающийся в верхней части корпуса воздух постепенно вытесняет воду. При этом поплавок опускается.
- Двигаясь вниз, поплавок увлекает за собой прикрепленную к нему тягу и иглу затворного механизма. При этом через открывшееся отверстие сбрасывается воздух, выдавливаемый теплоносителем.
- После удаления воздуха теплоноситель снова заставляет поплавок подняться и перекрыть сбросное отверстие. До следующего цикла прибор переходит в режим ожидания.
Кроме основной функции воздушный клапан может выполнять еще одну: он пропускает внутрь воздух при дренировании системы, обеспечивая более быстрый слив теплоносителя.
Чтобы сбросное отверстие можно было быстро перекрыть в случае поломки воздухоотводчика, на нем устанавливают заглушку в виде колпачка. На заводе этот колпачок полностью завинчивают, предотвращая таким образом попадание грязи внутрь. После установки изделия колпачок нужно приоткрыть, провернув его против часовой стрелки несколько раз. Если этого не сделать, воздушный клапан работать не будет.
Некоторые модели автовоздушников поставляются с переходником, имеющим внутри подпружиненный клапан. Он автоматически закрывается, как только воздушник будет демонтирован.
Воздухоотводчик на радиаторе
Автоматические воздухоотводчики выпускаются в 3-х исполнениях:
- Трубные прямые: накручиваются на вертикальную трубу, торец которой смотрит вверх. Корпус у такого автовоздушника имеет вид прямой цилиндрической или конусной гильзы. Этот вариант применяют чаще всего.
- Трубные угловые: вертикальная часть прибора идентична только что описанному варианту, но внизу она делает поворот под углом в 90 градусов. Такое исполнение позволяет устанавливать воздухоотводчик на горизонтальной трубе, в чем иногда бывает необходимость (например, из-за недостатка места не удается установить вертикальный отрезок трубы для подключения прямого воздухоотводчика).
- Радиаторные: предназначены для установки на батареях отопления, для чего имеют соответствующую резьбу. Как было отмечено ранее, в автоматических воздухоотводчиках нуждаются именно алюминиевые и биметаллические радиаторы. На чугунных можно устанавливать ручные воздушные клапаны – так называемые краны Маевского. Сброс воздуха из таких батарей приходится осуществлять лишь изредка, чаще всего – при запуске системы после летнего простоя.
Поскольку воздух и другие газы намного легче воды, архимедова сила заставляет их устремляться вверх. Поэтому и воздухоотводчики нужно устанавливать в самой верхней точке обслуживаемого контура.
В идеале воздухоотводчики должны стоять на каждом приборе, и на стальных радиаторах, в том числе. Также их в обязательном порядке ставят после котла, обычно в составе группы безопасности.
В этом месте клапан нужен для сброса воздуха при заполнении теплообменника котла.
Кроме того, если правильно спроектировать обвязку котла, при помощи воздухоотводчика его можно будет опорожнить отдельно от всей системы (клапан впустит воздух), а после починки – снова заполнить теплоносителем.
Нужно учитывать, что клапаны автоматического типа требовательны к качеству теплоносителя. Если тот содержит большое количество загрязнений, сбросное отверстие быстро забивается и игольчатый клапан уже не может плотно перекрывать его. Устройство приходится разбирать и чистить.
Для предотвращения аварии в отопительной системе используется предохранительный клапан в системе отопления. Принцип работы прибора и рекомендации по установке рассмотрим в статье.
Инструкцию по изготовлению обогревателя своими руками смотрите в этой теме .
Обратный клапан для отопления — выбор и установка
Хотя большинство обывателей имеют общее представление о назначении клапана в системе отопления, этот вид арматуры выполняет важные функции и позволяет предотвратить серьезные аварии, спровоцированные изменением тока воды из-за скачков давления или завоздушенности батарей
Общее назначение обратного клапана — пропустить поток теплоносителя в одном направлении и не дать ему двигаться обратно. Для работы не требуется электропитание или какие-либо другие условия, работают они от движения жидкостей. Ставится обратный клапан для отопления во всех позициях, где возможно возникновение противотока и паразитных контуров.
В системе отопления на несколько веток, обратный клапан ставят на обратном трубопроводе. Это не дает насосу «продавить» поток в обратном направлении.
Такие же устройства ставят в холодный и горячий водопровод. Предназначенные для отопления отличаются тем, что используются материалы, хорошо переносящие длительное воздействие повышенных температур. Если стоят резиновые прокладки, то резина используется термостойкая. Это же касается и пластиковых деталей.
Если говорить конкретно о системах отопления (СО), то обратный клапан устанавливают:
- На байпас с циркуляционным насосом в обвязку твердотопливного котла — для обеспечения работы системы в гравитационном режиме (с естественной циркуляцией). В этом случае устанавливаются модели с наименьшим сопротивлением, которые срабатывают легко и быстро — сразу при появлении потока от естественной циркуляции. Функция клапана, в данном случае, при работе насоса не пропускать теплоноситель в обход.
- На обратном трубопроводе при установке бойлера косвенного нагрева. Зачем ставят обратный клапан в этом случае? Чтобы при работе циркуляционного насоса исключить прохождение теплоносителя в обратном направлении.
- При разветвленной системе отопления (например, на несколько этажей), на каждой ветке. Эти обратные клапана не дают «тянуть» теплоноситель, если одна из веток выключена (при использовании одного циркуляционного насоса).
- На линии подпитки системы холодной водой. Тут, кроме запорного крана необходим и обратный. Так как иногда давление в водопроводе оказывается ниже, чем в системе отопления. Тогда, открывая кран чтобы подпитать систему, без обратного клапана теплоноситель «уйдет» в систему водоснабжения.
На схемах обратный клапан обозначается как два треугольника, направленных вершинами один к другому. Один из треугольников закрашен. Место установки в ветке — практически любое. Главное, чтобы он был.
Направление потока указывается на корпусе стрелкой. В этом направлении теплоноситель проходит. В обратном — перекрывается. При установке внимательно следите за стрелкой (можно еще ориентироваться на запорный элемент).
Прежде всего следует отметить, что обратные клапаны устанавливаются не «на всякий случай», а только при необходимости, если другого технического решения нет.
Это обусловлено тем, что элементы часто обладают немалым гидравлическим сопротивлением в зависимости от конструкции. Это вносит некоторые ограничения при использовании обратных клапанов для отопления с естественной циркуляцией. Причина – слишком малое давление теплоносителя в системе.

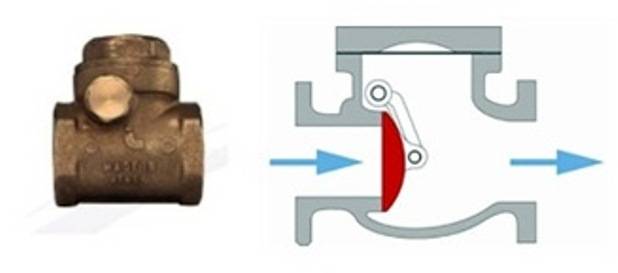

Исключением являются гравитационные клапаны с поворотной заслонкой, некоторые их модели способны открывать путь теплоносителю при минимальном давлении 0.001 Бар. Невзирая на различия в конструкции, большинство изделий снабжается одной ключевой деталью – пружиной.
Она является исполнительным механизмом, закрывающим затвор при изменении нормальных условий, в этом и заключается принцип работы обратного клапана.
Усилие, затрачиваемое на преодоление упругости пружины, определяет величину гидравлического сопротивления механизма. Для схем с различными рабочими параметрами подбираются изделия, имеющие соответственную упругость и массивность пружины.
На что же воздействует пружина? Ее задача – удерживать запирающее устройство закрытым, это его нормальное состояние.
Тогда поток жидкости, протекающий с одной стороны, может преодолеть силу упругости пружины, открыть препятствие и уйти дальше по трубе.
Попытка потока изменить направление и течь в другую сторону ни к чему не приведет – запорное устройство захлопнется, опираясь на прилив в корпусе. В этом месте имеется уплотнительный элемент, делающий обратный клапан в системе отопления полностью герметичным.
Запорная арматура, предназначенная для работы в отопительных схемах, выполняется из таких материалов:
- серый чугун;
- сталь;
- латунь;
- нержавеющая сталь.
Устанавливаем клапана для сброса воздуха
Для отвода воздуха из отопления на радиаторах ставят воздухоотводчики — ручные и автоматические воздушные клапана. Их называют по-разному: спускник, воздухосбросник, спускной или воздушный клапан, воздушник и т.п. Суть от этого не меняется.
Воздушный клапан Маевского
Это небольшое устройство для стравливания воздуха из радиаторов отопления вручную. Устанавливается оно в верхний свободный коллектор радиатора. Есть разных диаметров под разное сечение коллектора.
Ручной воздухоотводчик — кран Маевского
Представляет собой металлический диск со сквозным отверстием конической формы. Это отверстие закрывается винтом конусообразной формы. Выкручивая винт на несколько оборотов, предоставляем возможность воздуху выйти из радиатора.
Устройство для отвода воздуха из радиаторов
Для облегчения выхода воздуха перпендикулярно к основному каналу сделано дополнительное отверстие. Через него собственно, воздух и выходит. Во время развоздушивания при помощи крана Маевского, направьте это отверстие вверх. После этого можно винт откручивать. Откручивайте на несколько оборотов, сильно не выкручивайте. После того, как прекратиться шипение, винт возвращаете в исходное положение, переходите к следующему радиатору.
При пуске системы может потребоваться обход всех воздухосборников по нескольку раз — пока воздух вообще перестанет выходить. После этого радиаторы должны греться равномерно.
Автоматический клапан сброса воздуха
Эти небольшие устройства ставятся как на радиаторы, так и в других точках системы. Отличаются они тем, что позволяют стравливать воздух в системе отопления в автоматическом режиме. Чтобы понять принцип работы рассмотрим строение одного из автоматических воздушных клапанов.
Принцип работы автоматического спускника такой:
- В нормальном состоянии теплоноситель заполняет камеру процентов на 70. Поплавок находится вверху, поджимает шток.
- При попадании в камеру воздуха, теплоноситель вытесняется из корпуса, поплавок опускается.
- Он давит выступом-флажком на жиклер, отжимая его.
Принцип работы автоматического клапана для спуска воздуха
Отжатый жиклер открывает небольшую щель, которой достаточно для выхода воздуха, который скопился в верхней части камеры.
По мере выхода воды корпус воздухоотводчика заполняется водой.
Поплавок поднимается, освобождая шток. Он за счет пружины возвращается на место.
По этому принципу работают разные конструкции автоматических воздушных клапанов. Они могут быть прямыми, угловыми. Ставятся в наивысших точках системы, присутствуют в группе безопасности. Могут быть установлены в выявленных проблемных местах — где трубопровод имеет неправильный уклон, из-за чего там скапливается воздух.
Вместо ручных кранов Маевского можно поставить автоматический спускник для радиаторов. По размерам он лишь чуть больше, но работает в автоматическом режиме.
Автоматический воздушный клапан для отвода воздуха
Чистка от солей
Основная беда автоматических клапанов для сброса воздуха из системы отопления — отверстие для отвода воздуха часто зарастает кристаллами соли. В этом случае или воздух не выходит или клапан начинает «плакать». В любом случае требуется его снять и прочистить.
Автоматический воздухоотоводчик в разобранном виде
Чтобы это можно было делать без остановки отопления, ставят автоматические воздушные клапана в паре с обратными. Первым монтируют обратный клапан, на него — воздушный. При необходимости автоматический воздухосборник для системы отопления просто откручивают, разбирают (откручивают крышку), чистят и собирают снова. После этого устройство снова готово стравливать воздух из системы отопления.
Сбросной клапан
Одним из устройств предохранения является сбросной регулирующий элемент (рис 4). Сбросной предохранительный элемент напрямую относят к трубопроводной регулирующей арматуре. Имея сбросной тип, элемент рассчитан на конкретное давление. При превышении давления сбросное регулирующее устройство начинает удалять лишний теплоноситель.
В системе имеется сливное отверстие, которое предусмотрено в случае повышения давления. При нормальном давлении и условиях, оно закрыто, при повышении давления сбросное регулирующее устройство сливает лишнюю жидкость. Сбросное регулирующее устройство работает в автоматическом режиме.
Рис. 4 Сбросной предохранитель
