Гидрострелка Север: устройство и принцип действия, критерии выбора оборудования

Для чего нужна

Чтобы выяснить, для каких целей используется гидрострелка, требуется понять принцип функционирования самой простой системы отопления с принудительной циркуляцией теплоносителя.

Главными составляющими вышеприведенной схемы являются:

• отопительный котел;
• радиаторы или конвекторы, которые размещаются на одном контуре (количество отопительных приборов может быть разным);
• насос – прибор, с помощью которого носитель тепла циркулирует по магистрали.

Кроме этого, в систему входят и другие элементы, например, расширительный бак, но мы не будем заострять на них внимание, так как они не так важны для объяснения принципа работы гидрострелки. Описанная выше схема подойдет для дачи или небольшого дома, но если строение имеет большую площадь или несколько этажей, то потребуется более сложная отопительная система с применением коллекторной схемы. Описанная выше схема подойдет для дачи или небольшого дома, но если строение имеет большую площадь или несколько этажей, то потребуется более сложная отопительная система с применением коллекторной схемы

Описанная выше схема подойдет для дачи или небольшого дома, но если строение имеет большую площадь или несколько этажей, то потребуется более сложная отопительная система с применением коллекторной схемы.

На схеме видно, что к коллектору подсоединены следующие приборы:

• Контуры с разным количеством радиаторов отопления. Контуров может быть несколько и их протяженность также может отличаться друг от друга (на схеме Р).
• Системы водяных теплых полов, к которым предъявлены другие температурные параметры теплоносителя. Кроме этого, длина теплых полов значительно больше контуров, что повышает уровень гидравлического сопротивления (на схеме СТП).
• Бойлер косвенного нагрева. Задача этого оборудования – обеспечение горячего водоснабжения. К бойлеру тоже предъявляются совершенно другие требования (на схеме Бгвс).

Не нужно быть специалистом, чтобы понять, что со всеми составляющими автономной системы отопления не сможет справиться один насос, даже если он будет достаточной мощности. Стоит учесть, что слишком мощный насос будет создавать повышенное давление, а это пагубно отразится на работе дорогостоящего котла и приведет к сокращению его срока эксплуатации.

Учитывается и тот фактор, что каждый отдельный контур отличается напором и другими техническими характеристиками. Поэтому используя один насос, невозможно добиться скоординированной работы системы.

Для нормальной работы нескольких контуров необходима максимальная точность в настройке насосов, но достичь подобного эффекта невозможно. Это объясняется тем, что такие величины, как напор, производительность и степень нагрева переменные. Существует множество ситуаций, при которых один контур может повлиять на состояние другого. Проявляться они могут по-разному. Например, резко меняться напор или температура теплоносителя, но в любом случае, эффект будет негативным. Такие разлады пагубно отразятся и на работе насоса, и на состоянии котла.

Известно, что за разделение гидравлических систем отвечает коллектор. Но возможно ли, чтобы и контуры котла были автономными? Имеется в виду то, что котел должен подавать определенное количество носителя тепла для каждого контура, а контур, в свою очередь, принимал бы определенное количество жидкости.

Данная задача вполне реальна. Для этого необходимо выделить малый контур котла, что осуществляется при помощи гидравлического распределителя. То есть этот элемент может изменять направление теплоносителя, когда это требуется для корректной работы системы отопления.

Роль гидрострелки в современных отопительных системах

Дабы выяснить, что собой представляет гидрострелка и какие функции она выполняет, вначале ознакомимся с особенностями работы индивидуальных отопительных систем.

Простой вариант

Самый простой вариант отопительной системы, оборудованной циркуляционным насосом, будет выглядеть примерно следующим образом.

Безусловно, данная схема существенно упрощена, поскольку многие элементы сети в ней (к примеру, группа безопасности) попросту не показаны, чтобы «облегчить» картинку для восприятия. Итак, на схеме вы можете увидеть, прежде всего, отопительный котел, благодаря которому и нагревается рабочая жидкость. Также виден циркуляционный насос, посредством которого жидкость движется по подающему (красному) трубопроводу и так называемой «обратке». Что характерно, такой насос может устанавливаться как в трубопровод, так и непосредственно в котел (последний вариант присущ больше приборам настенного типа).

Если насос грамотно подобран в плане давления и производительности, то его одного будет вполне достаточно для одноконтурной системы, следовательно, нет никакой необходимости в использовании иных вспомогательных устройств.

Более сложный вариант

Если площадь дома достаточно большая, то представленной выше схемы для него будет явно недостаточно. В таких случаях применяется сразу несколько отопительных контуров, поэтому схема будет выглядеть несколько по-другому.

Здесь мы видим, что посредством насоса рабочая жидкость поступает в коллектор, а оттуда уже передается на несколько отопительных контуров. К последним можно отнести следующие элементы.

1. Контур высокой температуры (или несколько), в котором имеются коллекторы или же обычные батареи.
2. Системы ГВС, оснащенные бойлером косвенного нагрева. Требования к перемещению рабочей жидкости здесь особенные, поскольку температура подогрева воды в большинстве случаев регулируется изменением расхода жидкости, проходящей через бойлер.
3. Теплые полы. Да, температура рабочей жидкости для них должна быть на порядок ниже, поэтому и используются особые термостатические устройства. Тем более что контуры теплого пола имеют длину, существенно превышающую стандартную разводку.

Вполне очевидно, что один циркуляционный насос с такого рода нагрузками не справится. Безусловно, сегодня продаются высокопроизводительные модели повышенной мощности, способные создавать достаточно высокое давление, однако стоит подумать и о самом отопительном приборе – его возможности, увы, не безграничны. Дело в том, что элементы котла изначально предназначаются на определенные показатели напора и производительности. И данные показатели превышать не стоит, поскольку это чревато поломкой дорогостоящей отопительной установки.

Помимо того, сам циркуляционный насос, функционируя на пределе собственных возможностей для того, чтобы обеспечивать жидкостью все контуры сети, долго прослужить не сможет. Чего уж говорить о сильном шуме и расходе электрической энергии. Но вернемся к теме нашей статьи – к гидрострелке для отопления.

Принцип работы, назначение и расчеты по гидравлической стрелке

Как же работает это интереснейшее, и такое простое устройство? Ниже мы рассмотрим принцип работы гидрострелки. При включении котла автоматически подключается циркуляционный насос и зажигается горелка. Поскольку теплоноситель пока ещё не набрал ту температуру, что задана программой, насосы вторичных контуров не вступают в работу, и теплоноситель двигается только по первичному контуру. Поэтому весь поток направляется вниз по гидрострелке.

Практически всегда необходимо использовать гидрострелку в системе отопления, иначе, из-за значительной перегрузки и гидравлического перекоса, из стоя могут выйти, как минимум циркуляционные насосы. Это может принести значительный экономический урон, возможны даже человеческие жертвы. Как видите, принцип работы этого устройства более чем прост. Любому по силам изготовить гидравлическую стрелку своими руками, кроме того, широкий выбор гидрострелок присутствует сегодня на любом рынке технических изделий или в специализированном магазине.

Человеку, изготавливающему гидрострелку своими руками, обязательно следует определиться с параметрами будущего изделия. Самое главное, что нужно знать – это диаметр разделителя/диаметр подводящего патрубка. Все остальные параметры зависят именно от этого важнейшего значения.

Для того, чтобы найти диаметр разделителя, необходимо знать максимальный проток воды в системе (выражается в м3 в час) и обеспечение наименьшей скорости воды в подводящих патрубках и разделителе. Самая большая скорость движения воды через гидравлический разделитель, как правило, принимается за 0,2 метра в секунду.

Есть несколько способов выполнения расчётов диаметра.

I способ. D = 18.8 * корень из (G/W):

• D – диаметр гидрострелки (мм);
• G – максимальный проток через гидравлический разделитель (куб. м./час);
• W – наибольшая скорость движения теплоносителя (желательно принимать за 0.2 м/сек).

II способ. D = 17.4 * корень из (P/(W*дельта T):

• D – диаметр гидравлической стрелки (мм);
• P – максимальная мощность отопительного котла или котлов;
• Дельта T – разница температур подачи и обработки, выражается в оС.

Следует помнить, что выше все формулы представлены в сокращённом виде. Для примитивных расчётов данных формул более чем достаточно.

Почему следует применять гидравлическую стрелку?

В системах отопления, где имеется два и более отопительных контура (радиаторы, водяной теплый плинтус, теплый пол, ГВС), как правило, контуры соединены между собой общим коллектором. При этом, наличие общего коллектора может привести к следующим проблемам:

Циркуляционные насосы каждого из контуров оказывают влияние друг на друга (особенно если насосы различаются по мощности). Для преодоления воздействия более мощного насоса, маломощный насос должен работать на пределе своих возможностей, потребляя больше электричества, чем это требуется в «обычных» условиях. При этом, работая на пределе своих возможностей, насосы раньше выходят из строя. К тому же, в таких условиях насос не всегда может обеспечить требуемую производительность;

Гидрострелка для отопления зачем она нужна?

• Даже если циркуляционный насос одного из котуров был выключен, его радиаторы все равно будут нагреваться (под воздействием остальных насосов, циркуляция теплоносителя в отключенном контуре будет сохраняться);
• Трудности при расчете мощности насосов как для котла, так и для отопительных контуров. Мощность насоса котла должна подбираться с учетом суммарной мощности насосов потребителей тепла.

Все вышеперечисленные проблемы может решить гидравлическая стрелка.

Примечание! В гидравлическом разделителе скорость движения теплоносителя резко снижается (примерно в 9 раз), это происходит из-за того, что при входе в разделитель, диаметр потока увеличивается в несколько раз (как правило, в 3 раза). Благодаря этому, исключаются перепады давления в системе.

Виды разделителей

Классификация разделителей:

1. В зависимости от объема:
   • большие – 200-300 л.;
   • средние – от 20 до 150 л.;
   • маленькие – меньше 20 л.
2. В зависимости от числа контуров:
   • двухконтурный;
   • многоконтурные.
3. В зависимости от формы сечения:
   • круглые;
   • квадратные.
4. В зависимости от расположения:
   • горизонтальные;
   • под углом;
   • вертикальные.
5. В зависимости от положения патрубков:
   • параллельные (на одной оси);
   • чередующиеся (на разных осях).

Другие формы гидравлических разделителей

Рассмотренные разделители отопительной системы являются классическими, и они наиболее часто монтируются в системах. Но гидравлики утверждают, что и ниже приведенные разделители имеют право на существования.

Когда и при каких условиях нужно ставить гидрострелку?

Граница необходимости включения в систему отопления, в котельную такого устройства, как гидрострелка, рассматривается индивидуально и зависит от ряда условий – мощности насосов, их взаимодействия, общая мощность системы, наличие дополнительных котлов, использующихся в связке в основным.ф

Профессиональные инженеры рекомендуют включать гидрострелку в систему отопления тогда, когда количество котлов больше одного и количество насосов больше трех. В противном случае необходимости в ней нет. Повредить она не повредит, но и пользы от усложнения всей конструкции не будет.

Таким образом данное устройство подходит только для большой разветвленной системы, например, в многоквартирных домах или крупных дачах с большим количеством пристроек, в противном случае. Особенно когда насоса всего один или два, это является просто пустой тратой денег и нерациональным использованием средств.

Гидрострелка для отопления — принцип работы, назначение и расчеты

В традиционной системе отопления без использования специальных узлов могут присутствовать определенные недостатки. Ее функционирование без важных доработок и регулировок станет разбалансированным. Удалить дисбаланс помогает правильно смонтированная гидрострелка для отопления

Важно снизить с помощью этого узла уровень теплового колебания внутри котла и создать слаженную работу циркуляционных насосов

В текущих условиях востребованность гидравлической стрелки проявляется в большинстве отопительных систем. Функционально она является компенсационной камерой, обеспечивающей связь между независимыми отопительными контурами.

1. Необходимость в оборудовании гидроузла
2. Как выглядит гидравлический разделитель
3. Принцип работы узла в системе
4. Дополнительные функции
5. Проведение расчетов
6. Особые условия
7. Как правильно совместить коллектор с гидрострелкой

Достоинства гидрострелок

Гидравлические разделители, используемые в отопительных системах, имеют ряд достоинств, которые делают установку данных устройств оправданной:

• Возможность избежать проблем при подборе размеров циркуляционного насоса, устанавливаемого во вторичном контуре и отопительном оборудовании;
• Устранение конфликтов, возникающих между котловым контуром и отопительными;
• Равномерное распределение потоков теплоносителя между отопительным оборудованием и потребителями;
• Обеспечение наиболее благоприятной работы всех элементов отопления;
• Возможность врезки в систему расширительного бака и автоматического воздухоотводчика;
• Возможность беспрепятственного подключения к системе дополнительных элементов.

Кроме того, используемая при устройстве отопления стрелка позволяет существенно сэкономить на энергоресурсах: расход газа снижается примерно на четверть, а электричества – почти в два раза.

Заключение

Гидравлический распределитель для отопления – это очень полезное приспособление, позволяющее оптимизировать работу отопительной системы. Благодаря своим качествам рассматриваемые устройства позволяют добиться наиболее эффективного распределения тепла в отопительной системы при минимальных начальных затратах и существенной экономии в дальнейшем.

Устройство гидрострелки отопления

Гидроразделитель — вертикальный полый сосуд из труб большого диаметра (квадратного профиля) с эллиптическими заглушками по торцам. Размеры разделителя обусловлены мощностью (кВт) котла, зависят от количества и объема контуров.

Тяжелый металлический корпус устанавливают на опорные стойки, чтобы не создавать линейное напряжение на трубопровод. Компактные устройства крепят к стене, располагают на кронштейнах.

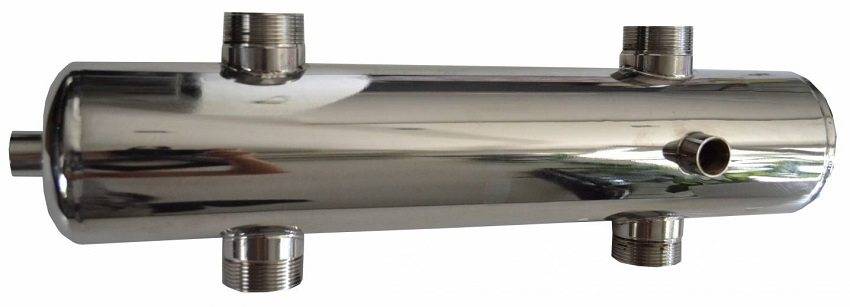

Гидрострелка из нержавеющей стали

Патрубок гидрострелки и отопительный трубопровод соединяют с помощью фланцев или резьбы.

Автоматический клапан воздухоотводчика располагают в верхней точке корпуса. Осадок удаляют через вентиль или специальный клапан, который врезан снизу.

Материал для изготовления гидрострелки — низкоуглеродистая или нержавеющая сталь, медь, полипропилен. Корпус обрабатывают антикоррозийным составом, покрывают теплоизоляцией.

Важно! Модели из полимера применяют в системе, которую отапливает котел мощностью от 13 до 35 кВт. Гидравлические разделители из полипропилена не используют для теплогенераторов, которые работают на твердом топливе.Изготовление гидрострелки своими руками из пропилена требует опыта и навыков работы с профессиональным слесарным и ручным электроинструментом

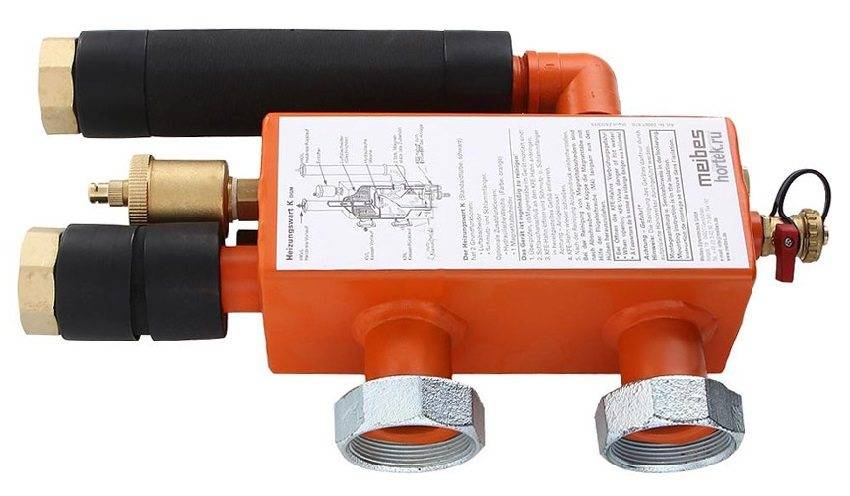

Гидравлическая стрелка «Meibes»

Устройство и принцип работы

Схема устройства гидравлического разделителя промышленного изготовления представлена на рисунке ниже.

Устройство гидравлического разделителя

На рисунке движение воды от котла показано красной стрелкой. Вода, поступая в гидрострелку, огибает разделительную пластину (2) и поступает через канал воздухоудаления (3) к выпрямителю потока (4). Для сброса лишнего воздуха из воды в конструкции предусмотрен автоматический воздухоотводчик (1). Для контроля температуры воды в гидрострелке в гильзу (5) устанавливается термометр. Дальнейшее движение воды в систему показано красной стрелкой. Синей стрелкой показано обратное движение воды из системы к котлу. Через разделительные пластины (6) вода перемешивается в гидрострелке. Внизу гидрострелки расположен грязесборник с пластинами (7). Грязь из гидрострелки сливается краном (9).

Как видно из рисунка, конструкция не такая сложная, и потому никаких особых требований к эксплуатации нет. Просто нужно следить за работой автоматического воздухоотоводчика и сбрасывать накопившуюся грязь из гидрострелки.

Схема подключения и режимы работы гидрострелки показаны на рисунке ниже.

Схема режимов работы гидрострелки

На рисунке показаны три основных варианта работы гидрострелки. Как видно из рисунка, в первом случае отопительная система потребляет теплоносителя меньше, чем вырабатывает отопительный котел. При этом в гидрострелке наблюдается движение воды вниз, по ходу движения воды в контуре котла. Эта ситуация может произойти если, например, в отопительной системе сработают термоклапаны, которые ограничивают поток воды.  Во втором случае расходы теплоносителя системы отопления и котла одинаковые, и отопление работает в оптимальном режиме. Движения воды по гидрострелке в таком случае не наблюдается. Третий вариант – когда расход отопительной системы  больше, чем расход котла. В этом случае вода в гидрострелке движется вверх.

Принцип функционирования

В процессе функционирования гидравлической стрелки, подсоединенной к системе, осуществляется процесс разделения контуров котлового и отопительного с выравниванием давления.

Эксперты советуют применять гидравлические разделители в системе в том случае, когда перепад давления равняется Р>0.4 м (водного столба). В процессе, когда котел только начинает работать, нагрев отопительных элементов происходит в максимально короткие сроки, после чего они сразу начинают отдавать энергию теплоносителю , а вода, которая двигается по системе, в свою очередь осуществляет нагрев элементов тепловой системы. В итоге образуется разница температур между теплоносителем , который выходит из котла и возвращается обратно.

Выделяется три режима функционирования такого устройства:

• объем теплоносителя в котле идентичен объему в общем отопительном контуре;
• объем в котле меньше, чем объем в контуре;
• объем в котел превышает показатели объема в контуре.

Принцип работы гидравлического разделителя

Есть модели гидрострелок Север совмещённых с коллектором.

Коллектор Север применяется для того, чтобы распределять теплоноситель по отопительным контурам. Также прибор абсолютно пригоден для большого количества котельных по показателям мощности и числу контуров.

• внешне выглядит очень аккуратно благодаря своему компактному размеру;
• установка такого оборудования не отнимет много времени и сил;
• широкой выбор моделей;
• приемлемая цена, которая намного ниже, чем у европейских аналогов.

Схема подключения гидрострелки совмещённой с коллектором Север-М3

Выполняемая функция

Гидравлическая стрелка – неотъемлемый компонент отопительной системы, который представляет собой принудительную циркуляцию и насосы на гребенках всех элементов.

Гидрострелка обеспечивает мягкую работу отопляющего котла – это главная функция этого приспособления.

Благодаря стрелке можно избежать перепадов температуры и давления, также она предотвращает термоклики (холодная вода идет обратным ходом при одновременной подаче горячей), что плохо воздействует на работоспособность котла, исключительно если он чугунный.

Гидрострелку изготавливают из трубы определенного типа (в основном квадратной). Конструкция имеет воздухоотвод.

Система включает в себя контуры, такие как:

• малый (котел, гидрострелка);
• большой (к примеру, тепловой насос).

Каков принцип работы гидрострелки в системе отопления

Гидрострелку можно обозначить как посредника между котлом или печью и всей системой отопления. Работа гидравлического разделителя выглядит следующим образом:

1. Теплоноситель поступает в гидравлический разделитель, изменяя при этом направление и скорость. Это необходимо для создания такого движения, при котором горячий поток идет вверх, а холодный – вниз. В свою очередь, этот процесс создает тепловое разделение внутри гидрострелки для всех контуров, подключенных к ней. Например, бойлеры имеют высокую температуру, теплый пол – низкую, а для котлов характерны средние величины этого показателя.

2. Теплоноситель высокой температуры, попадая в гидрострелку, снижает темп распределения тепла. Что приводит к выделению воздуха, который необходимо вывести из системы отопления с помощью специального клапана, расположенного в верхней части прибора. Он бывает либо ручным, либо автоматическим. В качестве ручного клапана (его еще называют механическим) обычно используют кран Маевского. В некоторых моделях гидрострелок для сложных систем отопления устанавливают в нижней части кран для удаления грязи и мусора.

Гидрострелка имеет три режима работы:

Режим 1

В данном режиме отопительная система работает безупречно. Давление теплоносителя, образуемое насосом в меньшем контуре, равно суммарному давлению и в остальных контурах системы. Входная и выходная температуры имеют одинаковые показатели. Рабочая жидкость либо не перемещается вертикально вообще, либо это движение минимально.

Однако, как показывает практика, ситуации идеальной работы наблюдаются крайне редко. Как было замечено выше, функционирование отопительных контуров склонно к колебаниям и изменениям.

Режим 2

В меньшем контуре расход жидкости не такой большой, как в отопительном. В этом случае спрос превышает предложение, что приводит к образованию вертикального потока от обратного патрубка к подающему. Во время своего подъема, данный поток перемешивается с горячей жидкостью, поступающей из прибора отопления.

Режим 3

Абсолютно обратная ситуация режиму 2. В данном случае в отопительных контурах расход теплоносителя меньше, чем этот показатель в малом контуре. Такое случается по нескольким причинам:

• Непродолжительное отключение одного или нескольких контуров из-за отсутствия необходимости в отоплении какого-либо помещения;

• В процессе прогрева котла, когда все контуры подключаются по очереди;

• Ремонт одного из контуров, при котором данный элемент отключен.

Эти ситуации не являются критическими, поскольку в гидрострелке при этом образуется нисходящий поток вертикального направления.

Какие возможности приписывают гидросепаратору

В среде инженеров-теплотехников встречаются диаметрально противоположные мнения по поводу необходимости установки гидрсотрелок в системах отопления. Масла в огонь подливают заявления производителей гидротехнического оборудования, сулящие увеличение гибкости настройки режимов работы, повышение КПД и эффективности теплоотдачи. Чтобы отделить зёрна от плевел, для начала рассмотрим абсолютно беспочвенные заявления о «выдающихся» способностях гидравлических сепараторов.

КПД котельной установки никак не зависит от устройств, установленных после присоединительных патрубков котла. Полезное действие котла целиком и полностью заключено в преобразовательной способности, то есть в процентном отношении тепла, выделенного генератором, к теплу, поглощённому теплоносителем. Никакие специальные методы обвязки не могут повысить КПД, он зависит только от площади поверхности теплообменника и корректного выбора скорости циркуляции теплоносителя.

Многорежимность, которая якобы обеспечивается установкой гидрострелки, это также абсолютный миф.

Суть обещаний сводится к тому, что при наличии гидрострелки можно реализовать три варианта соотношений расхода в генераторной и потребительской части.

Первый — абсолютное выравнивание расхода, что на практике как раз возможно только при отсутствии шунтирования и наличии в системе только одного контура. Второй вариант, при котором в контурах расход больше, чем через котёл, якобы обеспечивает повышенную экономию, однако в таком режиме по обратке в теплообменник неизбежно поступает переохлаждённый теплоноситель, что порождает ряд негативных эффектов: запотевание внутренних поверхностей камеры сгорания или температурный шок.

Также существует ряд доводов, каждый из которых представляет бессвязный набор терминов, но по сути своей не отражающий ничего конкретного. К таковым относятся повышение гидродинамической стабильности, увеличение срока службы оборудования, контроль за распределением температуры и иже с ними.

Также можно встретить утверждение, что гидроразделитель позволяет стабилизировать балансировку гидравлической системы, что на практике оказывается прямо противоположным. Если при отсутствии гидрострелки реакция системы на изменение протока в любой её части неизбежна, то при наличии разделителя она ещё и абсолютно непредсказуема.

Реальная область применения

Тем не менее, термогидравлический разделитель — устройство далеко не бесполезное. Это гидротехнический прибор и принцип его действия достаточно подробно описывается в специальной литературе. Гидрострелка имеет вполне определённую, пусть и достаточно узкую область применения.

Важнейшая польза от гидроразделителя — возможность согласовать работу нескольких циркуляционных насосов в генераторной и потребительской части системы. Часто случается, что подключенные к общему коллекторному узлу контуры снабжаются насосами, производительность которых отличается в 2 и более раз.

Наиболее мощный насос при этом создаёт разницу давлений настолько высокую, что забор теплоносителя остальными устройствами циркуляции оказывается невозможным. Несколько десятков лет назад эта проблема решалась так называемым шайбованием — искусственным занижением протока в потребительских контурах путём вваривания в трубу металлических пластин с различным диаметром отверстий.

Гидрострелка шунтирует подающую и обратную магистраль, за счёт чего разрежение и избыточное давление в них нивелируются.

Второй частный случай — избыточная производительность котла по отношению к потреблению контуров распределения. Такая ситуация характерна для систем, в которых ряд потребителей работает не на постоянной основе. Например, к общей гидравлике могут быть привязаны бойлер косвенного нагрева, теплообменник бассейна и отопительные контуры зданий, которые отапливаются лишь время от времени.

Установка гидрострелки в таких системах позволяет поддерживать номинальную мощность котла и скорость циркуляции всё время, при этом излишек нагретого теплоносителя поступает обратно в котёл. При включении дополнительного потребителя разница расходов снижается и излишек уже направляется не в теплообменник, а в открытый контур.

Гидрострелка также может служить коллектором генераторной части при согласовании работы двух котлов, особенно если их мощность существенно отличается.

Дополнительным эффектом от работы гидрострелки можно назвать защиту котла от температурного шока, но для этого расход в генераторной части должен превышать расход в сети потребителей не менее чем на 20%. Последнее достигается путём установки насосов соответствующей производительности.

Заключение

Гидрострелки не являются самым дешевым изделием – поэтому зачастую изготавливаются самостоятельно – для этого требуется наличие навыков сварщика и прямые руки. Также следует отметить, что довольно часто функции гидравлических разделителей выполняют тепловые аккумуляторы, интегрируемые в схемы с твердотопливными и электрическими котлами.

Применение

Применение гидрострелки – качественное техническое решение, использование оборудования значительно повышает качество работы систем отопления с потребителями тепла различного типа, поддерживает нормальные условия эксплуатации котла и нагревательных устройств, часто позволяет снизить общее потребление топлива.

Во многих случаях использование разделителя не требуется, особенно, когда схема довольно простая и в ней не используются несколько контуров с переменным расходом.

Видео пример использования в отоплении дома

Важным фактором установки, является гарантия производителя, если вы ставите котел от 30-40 кВт, при его поломке вам придется обращаться в сервисную службу организации или производителя для того, чтобы произвести ремонт по гарантии. У многих в гарантийном талоне прописаны специфичные условия и часто при отсутствии гидрострелки, вам могут отказать сославшись на неправильную эксплуатацию оборудования.
