Особенности котлов Куппер — устройство и принцип работы

Котел Куппер ОВК

Раз уж мы с Вами говорим о создании независимой системы отопления, и именно такую возможность нам предоставляет твердотопливное оборудование, то почему бы нам не расширить возможности? Наверное так рассуждали инженеры компании Теплодар, и спроектировали универсальный котел Куппер ОВК. Сегодня мы можем найти две модели:

1. Котел Куппер ОВК 10 с возможностью обогреть 100м2 пространства, и снабженного плитой с чугунными кольцами;
2. Котел Куппер ОВК 18 эксплуатируется в любых отопительных системах площадью до 180 м². Оборудован полноценной чугунной плитой, расширяя функциональность и повышая степень комфорта.

В случае отсутствия возможности подключения к общегородским коммуникациям, агрегат позволяет не только отапливать помещения до 180 м2, но и обеспечивает возможность приготовления пищи на чугунной варочной панели. Все описанные выше особенности котлов Куппер, применимы к модификациям ОВК, включая перенастройку на газовое оборудование.

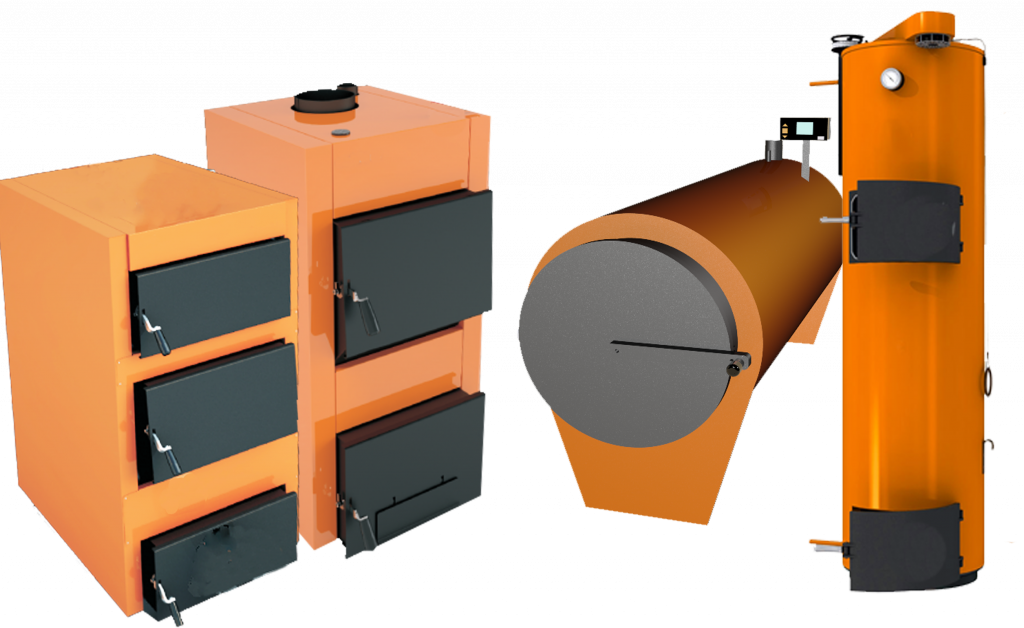

Варианты исполнения Купер

Куперы ОК 15, 20 и прочие модели завоевали большую популярность с момента своего появления. Но прежде чем поговорить про 15, 20, 30 модели, мы разберемся, какими вообще могут быть современные твердотопливные агрегаты отечественного производителя Теплодар.

1. Чугунные или стальные котлы. Чугун хрупкий, но служит больше стали. Стальные модели 15, 20 изготавливают по шовной технологии сварки, а загрузка осуществляется чаще, чем чугунных из-за более быстрого прогорания топлива.
2. Обычные или газогенераторные. Устройства длительного горения имеют свои преимущества перед традиционными ОК 15 или ОК 20. При этом стоимость агрегатов длительного горения выше, что часто заставляет выбирать традиционные модели.
3. Зависимые или независимые от электричества. Модели без ТЭНа используют естественную систему подачи воздуха, потому они независимы от электроэнергии. Версии с ТЭНом требуют подключения к электросети, но используют их по мере необходимости.

Ассортимент котлов

Котлы Купер от компании Теплодар выпускаются в шести моделях. К ним относят следующее оборудование Купер:

• ОВК 10;
• ОВК 18;
• ОК 15;
• ОК 20;
• ОК 30;
• ОК 42;
• Купер 22 Про;
• 36 Про;
• 42 Про.

Разобраться, что означает ОК или цифры 15, 20 не сложно. ОК — это , а модели с обозначением ОВК говорят о том, что перед вами отопительный котел, дополнительно оснащенный варочными плитами. А цифры 15, 20, 30 и прочие означают показатели тепловой мощности.

Модели с приставкой Про — это отдельная серия отопительного оборудования, поскольку здесь мы имеет дело с устройствами длительного горения. Их топочные камеры больше, что позволяет увеличить периодичность загрузки топлива до 8 часов.

Что из этого ассортимента лучше выбрать для той или иной ситуации? Попробуем разобраться.

• ОВК 10 имеет наименьшую мощность, а его отопительные возможности подходят для домов, площадь которых не превышает 100 квадратных метров;
• Модель ОК 15 имеет 15 кВт мощности. Этого хватит для дома площадью до 120 квадратных метров;
• ОВК 18 и ОК 20 более производительные. Их хватит для отопления до 175 квадратных метров, а 18 еще позволяет готовить пищу;
• Если площадь дома превышает 200 квадратных метров, специалисты советуют приобрести модель ОК 36.

Вообще сделать правильную покупку котла Купер не сложно. Опирайтесь на золотое правило — 1 кВт мощности позволяет отапливать 10 квадратных метров. Плюс обязательно берите котел с небольшим запасом мощности, чтобы оборудование не работало на максимальных нагрузках для отопления дома.

Модели и технические характеристики

Отечественная компания Теплодар производит выпуск различных моделей котлов Куппер. Рассмотрим наиболее популярные из них.

Котлы Куппер ОК 15, 20, 30, функционирующие на дровах и угле

Куппер ОК — это традиционные твердотопливные агрегаты. Всего на рынке присутствует три типоразмера мощностью 15, 20, 30 кВт. Такие устройства смогут эффективно обогреть помещения, площадь которых равна 150-300 м².

Твердотопливный котел Теплодар Купер ОК 15

Рассмотрим технические характеристики линейки котлов Куппер ОК

Модель	ОК 15	ОК 20	ОК 30
Мощность, кВт	15	20	30
Площадь отапливаемого помещения, м²	150	200	300
Объем топочной камеры, л	20	30	40
Средняя цена, руб	23000	26000	33000

https://youtube.com/watch?v=3tDZTZFkgvI

Котлы Куппер с варочной поверхностью

Данная серия — усовершенствованная предыдущая, сконструирована она из двух устройств на 10 и 18 кВт. Ключевая отличительная особенность — варочная панель, предоставляющая возможность готовить пищу.

Технические показатели моделей Куппер ОВК с варочной поверхностью.

Модель	ОВК 10	ОВК 18
Мощность, кВт	10	18
Площадь отапливаемого помещения, м²	100	180
Объем топочной камеры, л	18	30
Диаметр дымохода, мм	115	150
Средняя цена, руб	22000	28000

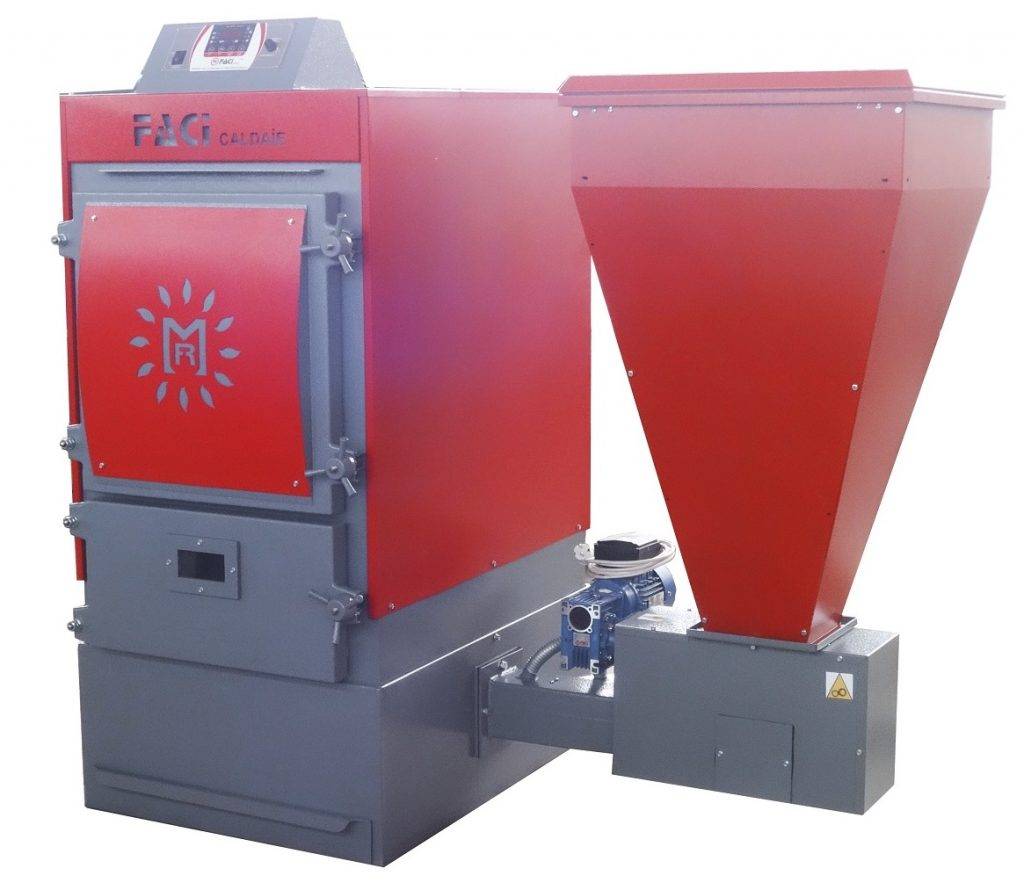

Пеллетный котел Теплодар Куппер

Данный агрегат представляет собой серии ОК или ОВК с пеллетной горелкой АПГ 25 и бункером с блоком управления. В процессе функционирования устройства для возможности осуществлять сжигание топливных гранул, обязательным условием является наличие электрического питания. Его вы можете монтировать прямо на котел, подсоединенный к отопительной системе.

Пеллетный котел Куппер ОК 20

Технические характеристики котлов Куппер серии ОК или ОВК.

Модель	ОВК 10	ОК 15	ОВК 18	ОК 20	ОК 30
Горелка	АПГ 25
Емкость бункера, м³	0,2
Средняя цена, руб	90000	91000	95000	94000	101000

Котел Куппер с газовой горелкой

Для того, чтобы перевести функционирование котла с твердого топлива на газ, необходимо прибегнуть к установке газовой горелки АГГ-13К или АГГ 26К. В данном случае отличным вариантом станут отопительные агрегаты ОК и ОВК.

Технические характеристики моделей Куппер ОК и ОВК

Модель	ОВК 10	ОК 15	ОВК 18	ОК 20	ОК 30
Горелка	АГГ 13 К	АГГ 26 К
Средняя цена, руб	34000	37000	42000	40000	47000

Котел длительного горения Куппер Про

Модель Куппер Про появилась на рынке в 2015 году и за короткий период времени сумела завоевать любовь и доверие пользователей. Данный отопительный прибор может функционировать на дровах гораздо дольше, чем другие модели. Это обусловлено новыми техническими решениями, к которым прибегли производители в процессе производства данного оборудования.

Кроме стандартной водяной рубашки и труб, расположенных вне топочной камеры, имеется и колосниковая водотрубная решетка. Данный элемент способствует более высокой эффективности обогрева. Помимо этого, производители усовершенствовали и подачу вторичного воздуха. Продолжительность горения на одной загрузке топлива у котлов Куппер достигает 8 часов.

Твердотопливный котел Теплодар Куппер ПРО 22

Технические характеристики котла Куппер Про

Модель	Про 36	Про 42
Мощность, кВт	36	42
Площадь отапливаемого помещения, м²	360	420
Объем топки, л	48	63
Диаметр дымохода, мм	150	200
Средняя цена, руб	38000	44000

Куппер Уют

Данная модель применяется для снабжения теплом помещений, небольших по размеру и выпускается с показателями мощности 10 кВт. Котел работает на дровяном топливе и имеет увеличенную топку, которая позволяет сжигать поленья большой длины. За счет оригинальной формы котельного агрегата, теплоноситель может беспрепятственно двигаться внутри теплообменника, при этом зоны застоя появляться не будут. Для удобства эксплуатации в его комплектацию входит вместительный зольник.

Технические характеристики котла на твёрдом топливе Куппер Уют 10

Параметр	Значение
Мощность, кВт	10
КПД, %	70
Объем топки, л	33
Диаметр дымохода, мм	115
Средняя цена, руб	15000

Подводя итог всего вышеописанного, стоит отметить, что котлы Куппер, выпускаемые российской компанией Теплодар — это высокоэффективные, качественные агрегаты, способные хорошо обогреть дом.

Твердотопливные котлы российского производства описаны в этой записи

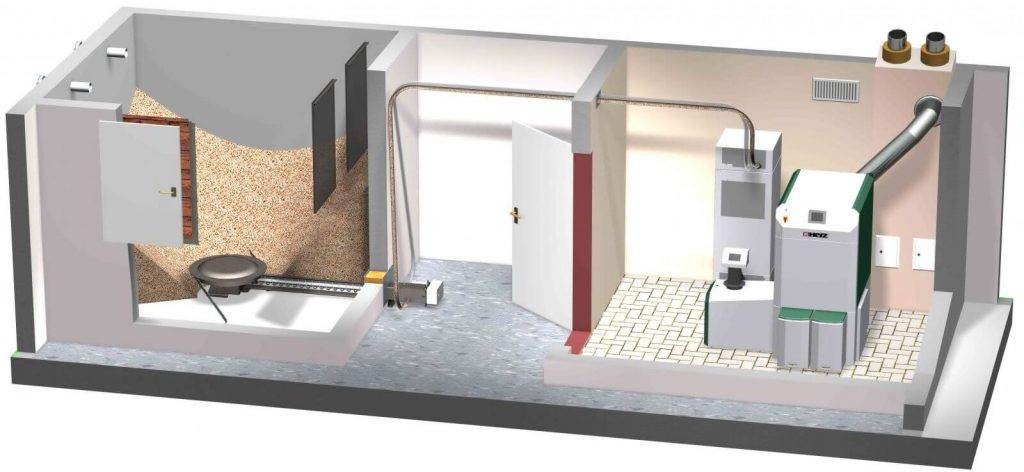

Нюансы установки твердотопливных котлов

Установка котла Куппер

Бесперебойная работа и безопасность работы котлов напрямую зависит от правильности их монтажа. Заниматься установкой должен только специалист, придерживаясь следующих правил:

• помещение, в котором будет монтироваться котел должно быть хорошо освещенным и вентилируемым;
• при дополнении котла пеллетной горелкой в помещении должно быть проведено электричество;
• основа, на которой будет стоять оборудование, должна быть из негорючих материалов, например из металла;
• котел устанавливается на расстоянии не менее метра от боковых стен и не менее 2 метров от фронтальной;
• помещение должно быть оборудовано стоком для воды, подключенным к канализации;
• вместе с котлом устанавливается дымоход с трубой более 5 м.

Высота трубы над крышей должна составлять не менее 50 см, а сама труба иметь изоляцию от деревянных поверхностей.

Полуавтоматический твердотопливный котел

Полуавтоматический твердотопливный котел длительного горения

Главным элементом, отличающим такие котлы от обычных, является наличие блока управления, который управляет работой вентилятора.

Вентилятор нужен для принудительного нагнетания в котел воздуха и поддержания горения на необходимом уровне.

При помощи изменения частоты вращения вентилятора, можно менять скорость, с которой сгорает топливо.

Следует понимать, что при замедлении сгорания топлива, происходит уменьшение мощности отдаваемой от котла системе отопления.

Это приведет к снижению температуры внутри отапливаемых помещений.

Полуавтоматические котлы могут работать на одной загрузке до нескольких суток, но при этом их мощность снижается настолько, что ее достаточно только для защиты системы от размораживания.

Возможность модулирования мощности позволяет его экономить.

Например, вы можете запрограммировать котел на снижение мощности в то время, когда вы на работе, а перед вашим приездом мощность будет увеличиваться и дома будет становиться теплее.

Или подключить внешние датчики температуры и корректировать работу котла в зависимости от погодных условий.

Устройство полуавтоматического котла

Давайте теперь разберемся в том, как устроен внутри полуавтоматический твердотопливный котел.

Для этого нужно рассмотреть следующий рисунок:

Устройство полуавтоматического твердотопливного котла

Из рисунка видна очень интересная особенность — полуавтоматический котел горит сверху вниз!

Это решение и позволяет держать интенсивность сгорания топлива внутри котла.

Минусом такой схемы горения будет невозможность подкладывать топливо до полного сгорания загрузки.

Некоторые модели котлов не имеют рычага для стряхивания золы в зольный ящик, что также усложняет очистку котла.

Еще одним минусом полуавтоматических котлов с вентилятором является их зависимость от наличия напряжения в бытовой электросети.

На случай отключения света я рекомендую иметь источник бесперебойного питания, который будет поддерживать работу котла и циркуляционных насосов.

Установка полуавтоматического котла

К установке полуавтоматических котлов предъявляются следующие требования:

• Котел необходимо устанавливать в отдельном помещении с приточной вентиляцией.
• Котлу нужно подключать к отдельному дымоходу. Высота и диаметр дымохода рассчитываются отдельно, исходя из необходимой тяги. Начальный горизонтальный участок дымохода не должен быть длиннее 1,5 метров.
• На подаче котла до запорной арматуры необходимо установить группу безопасности, Давление срабатывания группы должно соответствовать рабочему давлению котла.
• При установке котла в закрытой системе отопления, объем расширительного бака выбирается как 15-25 % от полного объема теплоносителя в системе.

Более подробные требования по установке подключению и эксплуатации полуавтоматических котлов написаны в инструкции пользователя, с которой необходимо внимательно ознакомиться.

Конструкция котлов Куппер, дополнительные опции

Котлы изготовлены из низкоуглеродистой конструктивной стали высокого качества толщиной 3 мм. Устройство включает в себя:

• топочную камеру;
• трубчатый теплообменник;
• отвод дыма;
• загрузочная камера;
• базальтовый слой по всему периметру котла для улучшения теплоизоляции;
• отсек для сбора золы;
• термометр;
• ТЭНы (в отдельных моделях).

Котел Куппер Про в отличии от других моделей имеет не две, а три дверцы разного предназначения:

• для прочистки и дозагрузки — верхнюю;
• топочную — среднюю;
• зольную — нижнюю.

Куппер Про 36

Каждый твердотопливный котел Куппер можно доукомплектовывать в зависимости от индивидуальных нужд. Оснащение ТЭНом позволяет оборудованию работать как на топливе, так и от электричества. Обогрев ТЭНом мощностью 6 кВт дома, площадь которого превышает 100 кв.м. невозможен, но он отлично справляется с поддержанием необходимого уровня температуры. Если в ваших планах полноценный обогрев, то рекомендуется приобретать ТЭН с мощностью 9 кВт.

Дополнительная комплектация котла панелью управления датчиками воды и воздуха позволит пользователю без труда задавать необходимые режимы и контролировать работу ТЭНов.

Для обеспечения работы котлов от газа или пеллеты необходимо купить автоматическую газовую (АГГ) или пеллетную (АПГ) горелку. Устанавливаются они на место, где находится дверь топки. Дверь снимается, а на ее место врезается выбранная горелка.

Технические характеристики котлов версии ОК и ОВК

Куппер ОВК 18

У отопительных котлов Куппер характеристики следующие:

• теплопроизводительность в диапазоне 9-42 кВт;
• рабочее давление воды в котлах — не превышает 2 МПа;
• максимальная температура воды на выходе 95 С, на входе — 60-80С;
• напряжение питания ТЭНов — 220 В;
• объем рубашки теплообменника — 27-50 л;
• объем топки — 18-40 л.

Максимальные размеры отопительных котлов составляют 500х340х740 мм или 645х422х745/755/1000 мм. Все не более 145 кг.

Технические характеристики котлов Куппер Про

Куппер Про

Котлы Куппер Про рекомендуется устанавливать в помещениях 100-400 кв.м. Диаметр дымохода в моделях 22/28/36 составляет 150 мм, в модели 42 — 200 мм. Остальные характеристики следующие:

• теплопроизводительность — 22-42 кВт;
• рабочее давление — не более 0,2 МПа;
• температура воды — на выходе 95с, на входе — 60-80 С;
• мощность ТЭНов — 6 и 9 кВт;
• напряжение питания ТЭНов — 220 В;
• объем рубашки теплообменников — 49-91 л;
• объем топки — 35-63 л.

Габариты самого мощного агрегата по высоте не превышают одного метра, вес не более 180 кг.

Работа котла на газе, электричестве и пеллетах

Во все Купер-котлы входят ТЭНы с мощностью в 6 кВт. Модели, имеющие мощность от 30 кВт, комплектуются ТЭНами по 9 кВт. Данный показатель дает возможность применять наряду с твердым топливом и электричество.

Естественно, мощности ТЭНов в 6 кВт не хватит для обогрева дома площадью более 100 м2, но поддержать температуру в теплоносителе они смогут.

Чтобы управлять работой группы ТЭНов можно приобрести специальную панель с датчиками температуры, которые работают по воде и воздуху. Панель управления очень удобна, она помогает переключать ТЭНы. Например, можно включить один на 2 кВт или два по 2 кВт. Панель управления в комплект не водит, ее нужно приобретать отдельно.

Также Купер-котлы могут использовать как топливо газ или пеллеты. Что для этого нужно? В продаже имеется специальное автоматическое газогорелочное устройство, то есть газовая горелка. Модели АГГ с мощностью 13, 25 или 40 кВт. Также можно приобрести горелку на пеллетах модели АПГ.

Данные горелки монтируются на место растопочной дверцы Купера. Для этого нужно снять дверцу и вместо нее врезать нужное оборудование.

Нужно знать, что при использовании такой горелки расход газа будет выше, чем у обычного газового котла.

Итак, делая выбор в пользу дровяного Купер-котла, вы автоматически становитесь обладателем комбинированного агрегата и имеете возможность использовать его как устройство обогрева, работающее на дровах и электричестве, или газу и электричестве.

Особенности котлов

Отопительные котлы Теплодар серии Купер представляют собой универсальное оборудование. Каждая из моделей может работать на твердом топливе, но установки могут дополнительно снабжаться газовыми или пеллетными горелками. Такое сочетание позволяет использовать котлы в разных условиях, без особых проблем переориентируя их на тот или иной вид топлива.

Все котлы Купер комплектуются ТЭНами, предназначенными для поддержания теплового режима циркулирующего теплоносителя. Они включаются после прогорания твердого топлива и снижения температуры в котле и отключаются, когда вновь загруженные дрова или уголь разгораются с новой силой. Оборудование по желанию клиента может снабжаться дополнительной опцией – фирменным пультом управления. Он автоматизирует процессы включения и отключения ТЭНов по заданным параметрам.

Каждая из моделей Куппер имеет один или несколько вариантов исполнения, отличающихся:

• массой;
• габаритами;
• мощностью;
• диаметром дымохода.

Контролировать процесс горения в топочном отделении помогают дополнительно приобретенные регуляторы тяги, представляющие собой встроенные термостаты своеобразной конструкции. Они оснащены рычагом с цепью, посредством которой производится открытие или закрытие воздушной заслонки, установленной в нижней дверце котла. Если термостат в процессе работы покажет слишком большую температуру, то регулятор опустит створку, что приведет к уменьшению подачи воздуха и ослаблению интенсивности горения топлива. Или наоборот. Мощность может регулироваться в диапазоне 30-100%.

Отопительный котел Купер обладает еще одной конструктивной особенностью. Она состоит в наличии трубного теплообмениика, обеспечивающего увеличение теплосъемной поверхности до 60%, причем без какого-либо изменения габаритов котла в бо́льшую сторону. К тому же, благодаря сложной траектории движения горячих потоков, огибающих расположенные в шахматном порядке трубы теплообменника, происходит максимальная передача энергии теплоносителю, что увеличивает КПД котла.

Отопительные котлы серии Куппер выполняются из 3-хмиллиметровой конструкционной стали. Модели с варочной поверхностью комплектуются чугунными плитами. Облицовка боковых поверхностей агрегатов базальтовым картоном способствует снижению теплопотерь и повышению безопасности окружающих, а дополнительная облицовка корпуса декоративными панелями с полимерным покрытием придает оборудованию эстетичный, современный вид.

Порядок монтажа

Установку агрегата, обвязку системы теплоснабжения, газохода, газогорелочного устройства обязаны производить высококвалифицированные мастера, обладающие лицензией на выполнение таких работ. От этого факта будет зависеть действие гарантии на устройство и вспомогательное оборудование, идущее с ним в комплекте.

Все работы по установке агрегата должны соответствовать Правилами безопасной эксплуатации водяных котлов с температурой н теплоносителя не выше 115 C.

Основные требования и порядок монтажа котлов Купер:

1. Котел устанавливается на безопасной дистанции до легковоспламеняющихся материалов: от стен — 50 см, от потолочного перекрытия 120 см, а перед фронтом — 125 см.
2. На выходном патрубке горячего теплоносителя Ду 40 мм должен быть установлен предохранительный клапан для защиты конструкции от высокого давления.
3. Система отопления обязана быть оборудована воздушниками, расширительной емкостью.
4. Обвязка котла с системой отопление происходит с помощью трубной резьбы.
5. Подключения линии электропитания должно выполняться лицензированной организацией, имеющей квалифицированный аттестованный персонал и соответствовать требованиями Правил устройства электроустановок. Каждый электронагревательный элемент должен быть подключен медным кабелем выше 1,5 мм2 и защитными автоматами на 16 А. Разрешается параллельное включение 3-х электронагревательных элементов через автомат защиты на 30 А и кабелем с медными жилами не менее 4 мм2.
6. Для вывода дымовых газов из котла рекомендуется установка нержавеющих тонкостенных труб, поставляемых этим же производителем. Лучшим вариантом для таких устройств считается монтаж готовых блоков с термоизоляцией «сэндвич».
7. Допускается применение дымохода из кирпича с сечением канала не менее 200 см2, который должен быть равномерным по всей длине.
8. Высоту газохода, начиная от колосниковой решетки, выполняют не менее 5 м.

Советы по эксплуатации

Котлы Купер относятся к объектам повышенной пожарной опасности, собственники котлов должны обслуживать агрегаты в полном соответствии с заводскими инструкциями и правилами пожарной безопасности.

Разжигать котел разрешено только лишь после завершения наполнения отопительной системы водой. Предварительно проверяют присутствие тяги в газовом тракте. Для этого зажигают бумагу и подносят к поддувало, если огонь втягивается в котёл, то тяга нормальная.

Требования к эксплуатации твердотопливного котла Куппер:

1. Растопку начинают сухими дровами, заполнив ими топку до 1/2 высоты. Впоследствии, когда пламенеющие угли накроют все колосники, загружают уголь.
2. Загрузку угля выполняют небольшими частями по 5 кг, при этом нельзя оставлять долго открытой дверцу, с тем, чтобы не дать возможность большому количеству холодного воздуха поступить в топочную камеру.
3. В процессе горения топлива можно управлять интенсивность процесса, регулируя подачу воздуха вращением винта и обеспечивая тягу поворотным шибером.
4. Контролируют температуру уходящих газов, которая должна быть не менее 150 C. Такой режим будет гарантировать отсутствие отложений битумов на внутренней поверхности дымоотвода, поддержание устойчивой тяги.
5. В процессе работы необходимо следить за чистотой поверхностей нагрева и не допускать нарастания сажи более 1-2 мм. Поскольку такие отложения приводят к резкому снижению теплоотдачи и КПД агрегата.
6. Владельцы котлов должны проводить ежегодный осмотр оборудования, перед началом отопительного сезона.
7. Для снижения накипеобразования во внутренних поверхностях нагрева, рекомендуются проводить умягчение подпиточной воды.
8. Котел Купер не допускается эксплуатировать при температуре обратного теплоносителя ниже 60С. Поскольку при таком режиме в уходящих газах интенсивно создается конденсат, который способствует коррозионному повреждению теплообменника и дымоотводной системы.

Достаточно широкий модельный ряд, бюджетная стоимость, привлекательный дизайн и превосходное качество сборки выделяют твердотопливные котлы Купер из перечня аналогичных агрегатов.

Они уже обладают многими современными технологическими инновационными разработками и продолжают совершенствоваться, что в свою очередь радуют покупателей.

• Обзор газовых котлов сиберия
• Как выбрать комбинированный котел дрова-электричество
• Виды и принцип работы газового котла для отопления частного дома
• Принцип работы двухконтурного газового котла. классификация и преимущества
• Турбированный или атмосферный газовый котел? какой брать?
• Водогрейные газовые котлы: проблемы, ошибки
• Комбинированные котлы отопления на дровах и газе
• Двухконтурные газовые котлы отопления аристон
• Дровяные котлы stropuva длительного горения
• Какой котел отопления на дровах выбрать
• Требования к котлу для бани
• Подключение и расчет буферной емкости к твердотопливному котлу
• Обзор двухконтурных газовых котлов baxi
• Лучший электрокотел для отопления дома по отзывам покупателей
• Отопление дома пеллетами
• Как правильно рассчитать мощность газового котла
• Источники бесперебойного питания для отопительных котлов любого типа
• Котел дон 16 технические характеристики
• Газовые котлы закрытого типа
• Шахтный котел
• Как уменьшить мощность газового котла: лучшие варианты снизить потребление газа котлом
• Настройка регулировка мощности газового котла
• Газовый котел в частном доме: требования и установка
• Пеллетный котел для отопления частного дома
• Характеристики и принцип работы индукционного котла отопления

С этим читают

• Обзор газовых котлов сиберия
• Как выбрать комбинированный котел дрова-электричество
• Виды и принцип работы газового котла для отопления частного дома
• Принцип работы двухконтурного газового котла. классификация и преимущества
• Турбированный или атмосферный газовый котел? какой брать?
• Водогрейные газовые котлы: проблемы, ошибки
• Комбинированные котлы отопления на дровах и газе
• Двухконтурные газовые котлы отопления аристон
• Дровяные котлы stropuva длительного горения
• Какой котел отопления на дровах выбрать

Конструкция и принцип действия

Твердотопливные котлы Куппер выпускает российская марка Теплодар Устаревшая линейка твердотопливных агрегатов работала 4 часа на одной закладке, но современные приборы могут на протяжении 10 часов греть помещение. Конструкционно устройства Куппер, выпускаемые компанией Теплодар, состоят из таких элементов:

• стальной корпус – используется листовой материал 3 мм толщиной;
• теплообменник многорядного типа;
• загрузочный отсек под твердое топливо;
• топка, термометр и зольник;
• штуцер для установки нагревательного узла;
• базальтовый теплоизоляционный картон.

Водяной теплообменник-рубашка имеет трубы внутри, между которыми находится специальный козырек. Элемент обеспечивает высокие показатели КПД и не дает огню попасть в сборник дыма. Контур отопления сконструирован так, чтобы теплоноситель циркулировал в постоянном режиме. Температура энергоносителя устанавливается пользователем, воздушные потоки подаются в топку автоматически.

Принцип работы

Принцип работы твердотопливного котла с водяной рубашкой-теплообменником После того, как в печь Купер загружены дрова, брикеты или уголь, можно выполнить растопку. Топливные материалы при сгорании нагревают воду. Она движется по контуру – задействуется принцип естественной или принудительной циркуляции. Пользователь управляет интенсивностью горения вручную, но для регулировки ТЭНов есть специальные пульты управления с датчиками.

Отопительный котел Куппер ОК.

Серия Куппер ОК, расшифровывается как отопительный котел, а не американское “ Ok” от сокращённого сленгового выражения Okay,

как многие могли подумать. Котел Куппер ОК универсальный одноконтурный агрегат, способен работать на твердых сортах топлива, таких как уголь или дрова. Аппарат используется в отоплении жилых и промышленных объектов размерами от 80 до 200 м2.

В случае необходимости, котел Куппер ОК помимо использования основного вида топлива, может быть переведен в автоматизированную работу путем перенастройки на процесс получения тепловой энергии от сгорания газа или пеллет с помощью горелок произведенных на предприятии «Теплодар». Особенно радует, что перестройка осуществляется без дополнительных слесарно-сварочных работ, что значительно экономит денежные средства.

При оснащении котлов Куппер ОК автоматической системой регулирования мощности на них может быть установлен регулятор горения с пультом управления, который подключается к вспомогательному блоку ТЭНов. Расширяя ассортимент, Новосибирская предлагает модели для помещений до 180 м2, снабженные удобной чугунной варочной поверхностью с аббревиатурой в названии Куппер ОВК.

Монтажная схема установки с насосом

Наш обзор посвящен твердотопливному оборудованию от сибирской компании Теплодар. Предлагаем вам ознакомится с основными характеристиками, устройством и принципами работы отопительного котла Куппер ОК. В этом нам поможет инструкция по эксплуатации и отзывы покупателей. Завод производит три основные модификации, с одинаковой конструкцией и внутренними элементами. Главные отличия носят характер мощностных характеристик:

READ Как подключить колонки к планшету андроид

Виды твердотопливных котлов

По материалу теплообменника котлы на твердом топливе бывают:

• стальные;
• чугунные.

Чугунные более долговечные, но они очень тяжелые и очень неудобны в обслуживании.

Технологически не возможен выпуск многоканальных чугунных теплообменников, так как чугунные детали могут изготовляться только методом литья. Так же невозможно приварить отдельный элемент теплообменника к чугунной секции. Чугунные теплообменники имеют меньшую площадь теплообмена, а значит и меньший КПД.

Стальной котел на твердом топливе имеет меньший запас прочности. Это обусловлено тепловым расширением стали.

В процессе многолетней работы такого котла такой процесс разрушает структуру теплообменника. Но, как правило, качественные стальные котлы на твердом топливе могут работать не менее 15 лет.

Далее котлы отопления делятся по типу загрузки топлива:

• с ручной загрузкой топлива;
• с автоматической подачей.

Котел с автоматической подачей топлива работает на специальных гранулах, особенностью которых является низкий процент золы, влаги и их сыпучесть.

Последняя особенность позволяет им легко попадать с бункера в горелку котла отопления с помощью специального винтового привода. Полного бункера хватает на 3 – 5 дней беспрерывной работы.

Существуют системы для накапливания гранул в отдельных специально оборудованных больших помещениях.

Туда наполняется топливо в таком количестве, чтобы хватило на целый отопительный сезон. С этого склада организуется подача с помощью шнекового или пневматического привода прямо в котел отопления.

Такое оборудование также имеет функцию автоматической чистки теплообменника и управления всеми процессами с помощью мобильного телефона. Это дает возможность работать системе отопления целый сезон без человеческого вмешательства.

В основном люди могут позволить себе купить твердотопливный котел небольших габаритов с маленькой камерой для загрузки топлива. Они горят на одной загрузке не более 6 часов. Это и есть их недостаток.

Так как мы не можем отлучится с котельной на очень продолжительное время. Их плюс – это сравнительно небольшая цена и маленькие габаритные размеры.

Есть еще один вид котлов на дровах и угле – это котлы – плиты.

Они подходят не только для отопления помещений, но и для готовки пищи. Принцип их работы такой же как и в простых котлах. Они имеют водяной объем, который передает тепло в систему отопления.

Но их особенность, это наличие варочной поверхности на которой и осуществляется готовка пищи. Как правило они могут гореть не боле 4 – 6 часов и имеют небольшую стоимость и небольшие габариты.

Кроме это отметим 4 основные конструкции котлов для дома:

Пеллетные твердотопливные котлы.
Зачастую имеют конструкцию котлов длительного горения, но в нижней дверце расположена специальная пеллетная горелка, на которую, в автоматическом режиме, подаются пеллеты из бункера.
Запаса такого бункера хватает на 2-5 дней. Иногда комплектуются аварийной чугунной решеткой, на которой можно сжигать обычное твердое топливо — дрова или уголь.

Также котлы могут быть одноконтурными и двухконтурные.

Одноконтурный котел – это устройство, которое предназначено лишь для отопления помещения. То есть, для подогрева воды в данном случае вам необходимо будет предусмотреть что-нибудь другое. Конструкция такого устройства состоит из теплоносителя и спирали. Теплоносителем может выступать вода или специальный антифриз.

Твердотопливные двухконтурные котлы отопления в свою очередь имеют две функции, применяясь для отапливания помещения и нагрева воды. Такие устройства имеют в своем составе две спирали. Нагреваясь в котле, вода проходит по трубам по всему помещению, возвращается в котел и оттуда попадает в водопровод.
