Пиролизная горелка в котел

Доброе время. Сам я с железом дела почти не имел, только-только начал заниматься. Поэтому не бейте меня сильно, пожалуйста :clapping:

Работа заключалась в следующем. 2 года назад мы поставили себе в дом «пиролизный» котел на 25 кВт. Вещь с одной стороны неплохая — загружать надо раз в 12 часов, есть автоматика — поэтому и вынесли его в подвал. Размеры дверцы топки — 350*450 мм — то есть можно закладывать крупные поленья без их переколки. В старый котел рубить надо было чуть ли не на щепки и подбрасывать через час. За ночь котел потухал, и его приходилось растапливать снова. Дом к утру тоже остывал до +15 (против +25 вечером). Но после первого отопительного сезона начались проблемы.

«Правильного» пиролиза не было — воздух подводился только в переднюю часть топки, в задней его не хватало и поэтому в задних углах образовывались настыли из золы, смолы и сажи. Колосниковую решетку (которую пришлось из-за настылей срывать домкратом) на ходу чистить невозможно — щели между колосниками не трапецеидальные, а прямоугольные. Плюс она занимает не всю площадь топки, а около 3/4, а на оставшийся 1/4 образуется куча золы, которую можно удалить только через топочную дверцу, залезая при этом в топку. Любой гвоздь, попавший с дровами в топку, забивает решетку. Что еще хуже — в 5 дымогарных трубках котла диаметром 60 мм установлены «завихрители» — стальные прутки со спиральными элементами. Теоретически они улучшают теплопередачу. Практически — помогают забивать эти трубки смолой (от неполной сухой перегонки дров), золой и сажей. Забивают так, что трубки пришлось проливать водой, а завихрители вываживать ломом.

После первого года эксплуатации я закрыл часть топки огнеупорным кирпичом. Помогло, но не сильно — проблема с трубками и золой осталась. Разборка котла заняла 4 дня — из-за трубок с завихрителями.

После этого я решил котел переделать на нормальной пиролизное горение. Для этого купил 2 м профильной квадратной трубы 50*50 мм и из нее сварил ( с …надцатой попытки) прямоугольник с размерами 400*380 мм в плане. с внутренней стороны жтого прямоугольного короба насверлил и нажег сваркой отверстия диаметром около 10-15 мм. К коробу снизу приварил подобие бункера с углом наклона стенок около 50 град. Бункер изнутри выложил огнеупорным кирпичем — лещадкой насухо. Внизу образовалась щель шириной 30 мм и длинной около 300 мм. Внутрь дутьевого короба подается воздух от штатного вентилятора. Вентилятор забирает воздух из-под потолка котельной (гофру поставил). КПД хоть ненамного, но увеличится. Для регулировки оборотов вентилятора поставил регулятор для освещения. Толку правда от него мало. Завихрители выбросил. Щели между стенками топки и дутьевым коробом закрыл полосками из огнеупорой лещадки на чистом цементе.

В результате — дубовые дрова горят синим пламенем. Сосна, кора, пеллеты, листья и опилки — нормальным желтым, факел заполняет почти всю камеру дожигания. Зола отлично сходит сама. Дыма из трубы практически нет. Гвозди — не проблема. Или выпадают в камеру дожигания, или (если застряли в щели) — выбиваются пикой при шуровке. Недостаток один — из-за 2-х «порожков» в топке дубовые дрова стали зависать. Раньше они опускались на «подушку» из золы и там сгорали. Но особых неприятностей это не доставляет — при аккуратной укладке зависаний почти нет. Угол стенок бункера можно сделать и меньше. Так что если кто будет делать дровяной котел — колосниковая решетка излишняя ИМХО. От нее проблем больше чем пользы.

Вот видеозапись работы котла:

h ttp://www.youtube.com/watch?v=skO_QtHefZw

Что собой представляет пиролизный котёл

Как работает

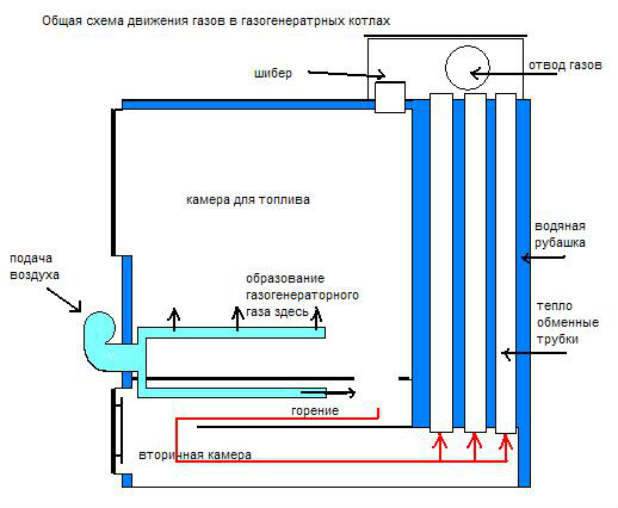

Со схем и чертежей пиролизной отопительной системы можно понять основные принципы её работы. Но чтобы создать это устройство своими руками, в нём необходимо разобраться более подробно.

Процесс, который происходит внутри пиролизного котла, сделанного своими руками по чертежам и схемам, представленным в статье, функционирует благодаря сухой перегонке. Когда температура достигает 500-600 градусов по Цельсию — начинается процесс разложения. Его результатом являются два вещества — газ и природный кокс.

Созданный внутри конструкции газ смешивается с атомами кислорода. Благодаря этому начинается горение. Конечно же, чтобы всё прошло по схеме — внутри камеры, сделанной своими руками по чертежам и схемам, должна быть соответствующая температура.

Пиролизный газ, создаваемый в котле, сделанном своими руками, вступает во взаимодействие с углеродом. Это, в свою очередь, запускает реакцию. Но чтобы это стало возможным устройство должно быть сделано чётко по чертежам и схемам.

Результатом пиролизного процесса, который происходит в котле длительного горения, сделанном своими руками по популярным чертежам и схемам, образуется дым, но он не содержит каких-либо вредных соединений. Поэтом вред, наносимый, окружающей среде минимален.

Важным достоинством пиролизного котла, сделанного своими руками по чертежам и схемам, является то, что он практически не вырабатывает отходов. При этом выделяется немалое количество тепловой энергии, благодаря которой можно отопить немалую площадь.

Пиролизный процесс относится к классу экзотермических. В общем, так называются все процессы, в результате которых происходит высвобождение тепла. Но не всё так просто. Дело в том, что это тепло необходимо для того, чтобы осуществить дополнительный прогрев и сушку топлива.

Преимущества и недостатки

Есть важные нюансы, о которых нужно знать, перед тем как мастерить пиролизный котёл по чертежам и схемам. Начать нужно с достоинств и недостатков, которые имеет конструкция.

К плюсам пиролизных котлов, сделанных своими руками, можно причислить:

• Поддержание заданной температуры теплоносителя на протяжении длительного периода.
• Большой объём загрузочной камеры.
• Высокий КПД.
• Возможность утилизации отходов деревообрабатывающей промышленности в пиролизном котле, сделанном по чертежам.

Тем не менее, чтобы пиролизный котёл, сделанный своими руками, работал как нужно необходимо, чтобы в топливе было не более 30 процентов дополнительных компонентов.

Любая конструкция имеет свои недостатки, в данном случае к ним можно причислить:

• большие габариты,
• зависимость от наличия сети,
• требовательность к топливу.

Также к недостаткам пиролизной системы можно причислить высокую стоимость покупки. Но её можно значительно снизить, если создать устройство своими руками по чертежам и схемам.

В пиролизный котёл, сделанный своими руками по схемам и чертежам нельзя класть непросушенную древесину. Дело в том, что при высокой влажности пиролизной реакции не происходит. Даже при малом проценте резко падает КПД. Это происходит потому, что тепловая энергия превращается в пар.

Необходимость подключения к сети объясняется тем, что устройство должно иметь вентилятор. Именно он позволяет обеспечить принудительную тягу пиролизному котлу, сделанному своими руками по чертежам и схемам.

Принцип действия

Прежде чем рассмотреть схемы и чертежи пиролизных котлов, необходимо разобраться с принципом их действия. Итак, в процессе сжигания топлива (по-другому говорят – сухая перегонка) под воздействием высокого температурного режима (порядка 200-800 °C) и недостаточного количества кислорода, осуществляется разложение древесины на две части: летучую часть (пиролизный газ) и твердый осадок (древесный уголь).

Схема пиролизного котла предполагает, что вверху камеры будет накапливаться пиролизный газ, который с потоком воздуха, создаваемого дымососом, будет направляться на дожигание в другую камеру. Это экзотерический процесс, сопровождающийся выделением тепла, при помощи которого улучшается прогрев, в котле подсушивается топливо, а также осуществляется подогрев воздуха, поступающего в зону горения. Смешение выделившегося при высокой температуре пиролизного газа с кислородом воздуха вызывает процесс горения первого, который в дальнейшем используется для получения тепловой энергии.

Схема подключения в деталях

Мало купить отопительный аппарат, его необходимо еще и правильно установить, а также подсоединить к системе.

Подключение пиролизного котла может быть выполнено несколькими способами:

1. Простым
2. С контуром подмеса
3. С гидрострелкой
4. С аккумулирующей емкостью и контуром ГВС

В первую кроме самого аппарата входят: циркуляционный насос, расширительный бак и группа безопасности. При таком подключении возможно возникновение незначительного количества конденсата, но на его скопление реагирует блок управления. В этом случае он отключает подачу электроэнергии на насос и тем самым предотвращает появление большого количества конденсата.

Вторая схема подключения пиролизного котла, кроме ранее перечисленных узлов, включает в себя также контур подмеса и краны, необходимые для регулировки количество теплоносителя. Она несколько лучше простой и полностью исключает образование конденсата на стенках котла.

Третья чаще всего применяется для систем с несколькими отопительными контурами и содержит гидрострелку. Ее главная роль – это исключение гидравлического воздействия насосов между собой. Но также она способна осуществлять дегазацию отопительной системы.

И последняя – это схема работы пиролизного котла с Laddomat 21. В нее входят аккумулирующий бак и контур горячего водоснабжения идеальную работу которых обеспечивает дополнительный блок. Подбор объема емкости осуществляют по следующим показателям: не менее 25 литров на 1 кВт мощности.

Данная схема, благодаря наличию в ней блока Laddomat 21, способна заместить классическую схему подключения, состоящую из отдельных элементов. Она работает в следующем режиме. Нагрев воды до заданного значения осуществляется за счет регулировки ее поступления из накопительного бака при помощи вентиля терморегулятора. Он увеличивает или уменьшает сечение прохода обратной линии и тем самым влияет на достижение теплоносителем заданных показателей.

Кроме этого наличие в ней аккумулирующей емкости позволяет добиться работы котла в оптимальном режиме. А при внезапном отключении электричества, позволяет поддерживать температуру теплоносителя на заданном уровне в течение двух суток.

Какая схема подключения пиролизного котла, из рассмотренных выше, будет оптимальной, зависит от специфики системы отопления, а отчасти и наличия свободной денежной суммы.

Но в любом случае они должны удовлетворять следующим условиям:

• Отвечать требованиям безопасности
• Обеспечивать хорошую циркуляцию теплоносителя в системе

И не стоит забывать, что чем более качественно укомплектована обвязка котла, тем экономнее он будет в работе и удобнее в эксплуатации и обслуживании.

Принцип работы пиролизных котлов и их особенности

Создавая пиролизные котлы своими руками, люди стремятся сэкономить денежные средства в своем кошельке. Если газовое оборудование стоит довольно дешево, то твердотопливные агрегаты просто поражают своей ценой. Более-менее приличная модель мощностью 10 кВт обойдется в 50-60 тысяч рублей – дешевле провести газ, если рядом проходила бы газовая магистрально. Но если ее нет, то выходов два – приобретать заводское оборудование или делать его самостоятельно.

Изготовить пиролизный котел длительного горения своими руками можно, но сложно. Давайте для начала разберемся, для чего вообще нужен пиролиз. В обычных котлах и печах дрова сгорают традиционным способом – при высокой температуре, с выбросом продуктов сгорания в атмосферу. Температура в камере сгорания составляет порядка +800-1100 градусов, а в дымоходе – до +150-200 градусов. Таким образом, солидная часть тепла просто улетает наружу.

Прямое сгорание дров применяется во многих отопительных агрегатах:

Твердотопливные пиролизные котлы могут использовать несколько видов топлива, в том числе отходы деревообрабатывающего производства и сельскохозяйственной переработки.

• Твердотопливные котлы;
• Печи-камины;
• Камины с водяными контурами.

Главным преимуществом данной методики является то, что она отличается простотой – достаточно создать камеру сгорания и организовать отвод продуктов сгорания за пределы оборудования. Единственным регулятором здесь становится дверка поддувала – регулируя просвет, мы можем отрегулировать интенсивность горения, тем самым воздействуя на температуру.

В пиролизном котле, собранном своими руками или купленном в магазине, процесс сгорания топлива идет несколько по-другому. Дрова здесь сгорают при низкой температуре. Можно сказать, что это даже не горение, а медленное тление. Древесина при этом превращается в подобие кокса, одновременно выделяя горючие пиролизные газы. Эти газы отправляются в камеру дожигания, где сгорают с выделением большого количества тепла.

Если вам кажется, что данная реакция не даст особого эффекта, то вы глубоко заблуждаетесь – если заглянуть в камеру дожигания, то здесь будет видно ревущее пламя ярко-желтого, почти белого, цвета. Температура сгорания – чуть выше +1000 градусов, а тепла в этом процессе выделяется больше, чем при стандартном горении древесины.

Для того собранный своими руками пиролизный котел смог показать максимальную эффективность, необходимы дрова с низким содержанием влаги. Влажная древесина не даст оборудованию выйти на полную мощность.

Реакция пиролиза знакома нам еще со школьного курса физики. В учебнике (а может и в лабораторном кабинете) многие из нас видели интересную реакцию – древесина помещалась в стеклянную запечатанную колбу с трубкой, после чего колба нагревалась над горелкой. Через несколько минут древесина начинала темнеть, а из трубки начинали выходить продукты пиролиза – это горючие газы, которые можно было поджечь и понаблюдать за желто-оранжевым пламенем.

Аналогичным образом работает и пиролизный котел, собранный своими руками:

На одной загрузке топлива пиролизные котлы работают около 4-6 часов. Так что большим и стабильно пополняемым запасом дров стоит озаботиться заранее.

• В топке разжигаются дрова до появления устойчивого пламени;
• После этого доступ кислорода перекрывается, пламя гаснет почти полностью;
• Запускается дутьевой вентилятор – в камере дожигания появляется высокотемпературное пламя.

Устройство пиролизного котла довольно простое. Основными элементами здесь являются: камера сгорания, в которой складированы дрова, и камера дожигания, в которой сгорают продукты пиролиза. Передача тепла в отопительную систему осуществляется через теплообменник

В схеме пиролизного котла ему уделяется особое внимание

Все дело в том, что теплообменники в пиролизных котлах, собранных своими руками, устроены не так, как в газовом оборудовании. Продукты сгорания с воздухом проходят здесь через множество металлических труб, омываемых водой. Для увеличения эффективности котловая вода омывает не только сам теплообменник, но и все другие узлы – здесь создается своего рода водяная рубашка, которая отбирает излишки тепла от раскаленных элементов котельного агрегата.

Техника безопасности

При установке самодельного котла соблюдаем следующие важные правила:

• для установки отопительного агрегата нужно выделить отдельную котельную;
• в котельной нужно оборудовать эффективную вентиляционную систему. Минимальная площадь воздуховодного отверстия – 100 см2;
• расстояние между агрегатом и любыми другими поверхностями и предметами должно быть больше 20 см;
• перед топкой котла укладываем на пол стальной лист толщиной не менее 3 мм;
• котел устанавливаем на предварительно обустроенное кирпичное либо бетонное основание;
• дымоотводящую трубу нужно качественно утеплить. Без теплоизоляции процессы образования конденсата, копоти и прочих неприятностей будут более интенсивными. Это отрицательно скажется на эффективности оборудования и сроке его службы.

В завершение выполняется проверка КПД котла. Для этого достаточно сделать тестовую загрузку топлива. Если выходящий дым не будет иметь угарного запаха, значит с КПД котла все в порядке и его можно использовать для обогрева дома безо всяких опасений.

Изготовление пиролизного котла

Эффективность этого вида установок на дровах стала причиной их популярности у мастеров, которые могут изготавливать твердотопливные котлы пиролизного типа собственными силами из имеющихся материалов. Процесс этот достаточно трудоемкий и требующий навыков выполнения слесарных и сварочных работ, некоторого минимума инструментов и оборудования:

• аппарат для электросварки;
• угловая шлифовальная машина;
• дрель электрическая;
• набор слесарных инструментов.

Если имеются навыки, инструменты и большое желание, то можно изготовить агрегат, используя следующий чертеж пиролизного котла на естественной тяге:

1 – воздушный канал; 2 – дверца для загрузки топлива; 3 – дверца вторичной камеры; 4 – заслонка прямой тяги; 5 – первичная камера; 6 – верхняя крышка; 7 – входной канал для подачи воздуха; 8 – воздушная заслонка; 9 – патрубок для группы безопасности; 10 – вторичная камера дожигания; 11 – патрубок присоединения дымохода; 12 – форсунка; 13 – жаротрубный теплообменник.

Материалом для изготовления камер может служить жаропрочная легированная сталь, но это дорогой материал, поэтому мастера берут простую углеродистую сталь толщиной 5 мм. Для защиты ее от высокой температуры в нижней части топки выполняется футеровка пиролизного котла огнеупорным кирпичом. Им же нужно защитить днище вторичной камеры, куда направлен факел пламени. Для обшивки водяной рубашки применяется листовой металл толщиной 3 мм, его приваривают к ребрам жесткости из полосовой стали. Из такого же металла изготавливают дверцы, крышку и обрамление проемов.

Передачу тепла от дымовых газов устройство котла предусматривает через жаротрубный теплообменник, находящийся внутри водяной рубашки. Для его изготовления подойдут бесшовные стальные трубы из углеродистой стали наружным диаметров 48 или 57 мм. Количество труб следует подобрать по необходимой площади поверхности теплообмена, для чего выполняется расчет пиролизного котла.

Учитывая, что топливо в пиролизных агрегатах горит долго (до 12 часов) и продуктивно, некоторые владельцы классических установок прямого горения задумываются о том, можно ли их модернизировать. Такая переделка твердотопливного котла в пиролизный возможна, но при условии, что топка агрегата сделана из металла, а не чугуна. Колосниковая решетка убирается и с помощью электросварки на ее месте закрепляется перегородка, разделяющая главную топку и зольник, который будет выполнять роль вторичной камеры. Между ними устанавливается форсунка. Кроме этого, понадобится организовать подачу воздуха в обе камеры, надо изготовить воздушные каналы и установить их, как показано на чертеже.

Как правило, переделка котла в пиролизный происходит не на заводских агрегатах, а на самодельных, это расширяет возможности для усовершенствования конструкции. Можно менять проходное сечение форсунки, размеры обеих камер или площади поверхностного теплообмена, добиваясь наилучших показателей длительности горения и повышения КПД установки.

Преимущества и недостатки

Если говорить о позитивных и негативных сторонах пиролизных котлов, то они имеют как своих сторонников так и противников.

Среди плюсов обычно называют:

• возможность только двух-трёх закладок топлива за сутки;
• работу на твердом топливе: уголь, дрова древесные отходы, брикеты торфа;
• высокий КПД;
• природоохранные качества, в воздух выбрасывается минимальное количество вредных химических веществ;
• топливо сгорает почти полностью, количество золы незначительное, поэтому количество очисток сводится к минимуму, и не требует очистки при каждой закладке дров;
• большая камера горения позволяет закладывать большие поленья, во многих случаях они не требуют колки.

Если говорит о минусах, то их также немало:

• Это высокая стоимость котла, сопоставимая с увеличением на 50–100 % стоимости твердотопливных.
• Обязательное наличие электрических вентиляторов для подачи и разогрева воздуха, что может быть проблемой для регионов с перебоями электрообеспечения.
• Уровень КПД во многом зависит от качества, или точнее уровня влажности дров, который не должен привышать 20–25 %. Чем выше влажность дров, тем больше энергии уходит на их разогрев до нужной температуры. При влажности дров в 50 % процесс пиролиза не запускается и агрегат работает как обычный твердотопливный.
• Котёл имеет большие объемы и требует отдельного помещения для установки – котельной.

Ещё одним важным аспектом устройства пиролизных котлов является необходимость расчёта мощности агрегата на отопляемую площадь. Здесь кроме показателя площади необходимо учитывать температуру воздуха в регионе, уровень утепления дома и периодичность отопляемости.

Нередко пиролизные агрегаты используют с сухой системой подачи тепла.

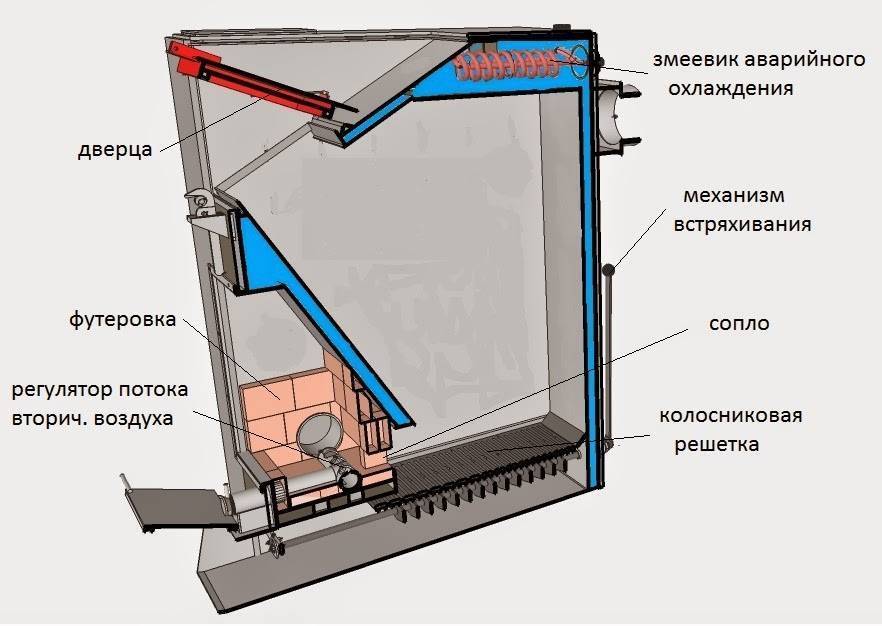

Схема устройства пиролизного котла

Изготовление пиролизного котла своими руками

Чаще домашние мастера используют популярную схему Беляева, доступную для реализации. Ее мощность 25 кВт. Следует подготовить стальные листы, разложив их на столе. Берут чертеж и наносят размеры на металл, делая это очень тщательно, чтобы не было малейшего отклонения от параметров. Затем болгаркой нарезают заготовки.

Работу начинают с топок. Их основа – боковые стенки, одинаковые слева и справа, которые соединяются спереди листом металла. В нем предварительно прорезают прямоугольные отверстия, в которые будут установлены дверцы. Нижняя предназначена для обслуживания камеры сгорания газа, а верхняя – для загрузки топлива. Размеры конструкции представлены на чертеже:

A – приборы контроля; B – загрузочная дверца; C – зольниковая крышка; D – дымосос; E – муфта для подсоединения температурного датчика ½ дюйма; F – патрубок аварийной линии (устанавливается предохранительный клапан); G – подача теплоносителя; H – подвод холодной воды, R ¾; K – подвод горячей воды; L – обратная магистраль; M – расширитель.

Со всех сторон камеры закрываются листами, которые соответствуют внешним габаритам топок. До окончания монтажа внутренних частей их не приваривают. Для руководства дальнейшим процессом предлагается пошаговая инструкция.

Двухкамерную топку дополняют воздуховодами. Применяют профильную трубу 60×30 или для удобства металлический швеллер. Внутри по всей площади высверливают небольшие отверстия.

Ниже в топочной камере на поперечной стенке приваривают патрубок для вторичной подачи кислорода. Дальше приступают к теплообменнику в такой последовательности:

• на листе металла делается разметка для двух заготовок;
• в них сверлятся отверстия 60 мм;
• нарезаются трубы диаметром 57 мм необходимой длины;
• их концы вставляют в дыры на одном листе и обваривают;
• аналогично поступают с другой стороной.

По верхнему уровню теплообменника рядом устанавливается заслонка дымохода. Она оснащается рукояткой с возможностью фиксации в любом положении. В торец корпуса ввариваются куски листового металла для подсоединения дымовой трубы.

Внутреннее пространство камер сгорания футеруют шамотным кирпичом. Его разрезают алмазным кругом по размерам, часть – под углом, плотно подгоняют по месту. Внутренние работы закончены, можно приваривать заднюю стенку, верхнюю и нижнюю.

Основной этап сборки пиролизного котла завершен. При желании устанавливают вентилятор. Конструкцию обрабатывают – убирают окалину от сварки, подчищают швы, подправляют неровности. Из более тонкого металла (3 или 4 миллиметра) делается внешний кожух. Для монтажа рекомендуется применять уголки. Они соединяются сваркой через отверстия в листах, которые предварительно сделаны по краям. Перед пуском проверяют герметичность водяной рубашки. Ее наполняют водой и накачивают воздух с избыточным давлением. Некачественные швы протекут.

Пиролизный котел из бочки

Нам потребуется 200 литровая металлическая бочка. Можно взять готовую, а можно изогнуть и сварить лист стали толщиной 3-4 мм. Срезаем у нее верхний торец и делаем из него крышку, приварив по окружности полоску металла. По центру высверливаем отверстие под воздуховодную трубу. Сбоку в верхней части бочки сверлим отверстие под дымоход и ввариваем в него дымоходный патрубок.

Следующим делаем поршень. Он представляет собой круг, по диаметру несколько меньший крышки бочки, чтобы он мог в нее поместиться. По центру сверлиться отверстие и к нему приваривается воздуховодная труба, по которой кислород будет поступать в топку.

Пиролизный котел из бочки

В верхней части делаем заслонку, которая будет регулировать количество поступающего внутрь воздуха. Для этого сверлим сквозное отверстие, вставляем в него плотный штырь и привариваем внутри к нему небольшую пластину. Вращая его, мы меняем площадь отверстия.

Снизу стальной лист необходимо утяжелить, чтобы при сгорании поршень под своей тяжестью опускался и измельчал сгоревшее топливо

Важно, чтобы все сварочные швы были герметичны. Если этого не будет, котел не сможет работать достаточно эффективно. Пользоваться таким самодельным котлом просто

На дно засыпается топливо и поджигается. Когда оно достаточно разгорится, сверху устанавливается поршень и закрывается крышка. По мере горения, поршень постепенно будет опускаться

Пользоваться таким самодельным котлом просто. На дно засыпается топливо и поджигается. Когда оно достаточно разгорится, сверху устанавливается поршень и закрывается крышка. По мере горения, поршень постепенно будет опускаться.

Под ним будет происходить процесс тления, а сверху него будут сгорать выделяемые газы. Такая конструкция еще называется пиролизной головкой и может работать на дровах или смежных видах топлива из древесных отходов.

Принцип работы

Прежде чем приступать к изготовлению пиролизного котла необходимо разобраться в тех процессах, которые происходят внутри этого устройства.

Под воздействием высоких температур происходит разложение древесины с образованием пиролизного газа и древесного угля. Этим процессом можно управлять, не давая древесине сгорать слишком быстро. Такой эффект достигается ограничением подачи воздуха в камеру сгорания. Топливо, которое при достаточном количестве кислорода сгорело бы за 30 минут, будет тлеть в течение нескольких часов, равномерно отдавая тепло.

Мощность прибора зависит от размера его топочной камеры. Некоторые модели пиролизных котлов оснащаются водяной рубашкой, что позволяет обогревать помещения, которые удалены от комнаты, где установлен пиролизный котёл.

В качестве топлива для пиролизного котла могут быть использованы различные вещества и материалы. Высоким КПД обладает резина, но это вещество при сгорании образует большое количество сажи, поэтому производить профилактическую чистку дымохода здесь требуется намного чаще.

Пиролизные котлы могут эксплуатироваться на гранулированном топливе. Такие приборы могут автономно работать без остановки процесса горения до нескольких суток подряд.

Схема устройства пиролизного котла

Инструкция по изготовлению пиролизного котла

Наиболее оптимальным для сборки является пиролизный котел мощностью от 25кват. Он способен отапливать большие помещения площадью от 180 м2.

Для его изготовления необходимы следующие материалы:

• металлические листы толщиной не менее 0,8 мм;
• 15−20 штук шамотного (огнеупорного кирпича);
• система датчиков температуры;
• колосниковая решетка;
• 3 трубы диаметром 5,7 см, 3,2 см и 16 см (для подвода холодной и горячей воды, а также для подающей магистрали контура котла);
• 2 профтрубы (для патрубков аварийной линии и выхода);
• дутьевой вентилятор;
• датчик температуры;
• чертеж и таблица размеров для сборки котла;
• 2 дверцы для топки и зольника;
• крепления из пережжённой проволоки для дверок;
• шлифовальные круги -10 штук.

Необходимые инструменты:

• аппарат для сварки электрический;
• болгарка;
• углошлифовальная машинка.

Процесс изготовления

1. Из стальных листов необходимо вырезать 4 стенки для котла. В передней стенке сделать отверстия для топки и расположенного под ним зольника.
2. Вырезать отверстия для дымососа и под трубников. Соединить все металлические стенки (кроме задней) при помощи сварочного аппарата, а стыки между сторонами будущего котла необходимо отшлифовать.
3. Далее собирается теплообменник, как показано на рисунке. Трубы свариваются при помощи сварочного аппарата. Перед сваркой на сами трубы необходимо «одеть» шлифовальные круги для удаления стыков и швов между ними.
4. Затем необходимо вмонтировать теплообменник в будущий котел как на рисунке. Прежде чем, закрывать устройство задней стенкой, необходимо проверить его на наличие течей компрессором. Если таковых нет, заднюю часть котла сваривают.
5. Далее необходимо установить колосниковую решетку, которая будет отделять место газификации и сжигания топлива. Нижний отдел, где будет сжигаться топливо, оснащают воздуховодом и обкладывают шамотным (огнеупорным) кирпичом со всех сторон, в том числе и снизу.
6. Затем необходимо прикрепить дверцы в соответствующие отделения для подачи топлива и для зольника. Они должны плотно прилегать к стенкам котла.
7. В конце готовый котел устанавливают на кирпичную поверхность и присоединяют к трубе, утепленную негорючим утеплителем (например, фольгированной минватой). Без этого на стенках трубы будет оседать деготь, который значительно укоротит срок службы котла. К устройству подключают водяной контур и дымовой насос.
8. Для того чтобы котел работал автоматически, так же как и производственный, необходимо установить систему контроля температуры. Он нужен для того, чтобы регулировать работу дымососа, а также подачу воздуха.
9. Установка котла на этом не заканчивается. Необходимо проверить его КПД. Если, включив котел, вы не обнаружили запаха угарного газа от выходящего дыма, значит его КПД достаточно высок и оборудование является безопасным для использования.

Таким образом, если у вас есть первоначальные навыки работы с болгаркой и шлифовальным аппаратом, если вы разбирайтесь в элементарных чертежах, вы без труда соберете пиролизный котел самостоятельно. А это не только уют и тепло в своем доме, но и очень выгодная экономия финансовых средств.

Таблица размеров пиролизного котла

• А-контроллер котлового контура
• B -загрузочная дверца
• С-дверца зольника
• D -дымосос
• E -муфта
• F -патрубок аварийной линии
• G — подающая магистраль котлового контура
• H — подвод холодной воды
• K — Подвод горячей воды
• L -Обратная магистраль теплового контура
• M -Патрубок опорожнения и расширительный бак

Таблица размеров (зависимость мощности будущего котла от размеров деталей).
