Как спрятать трубы отопительной системы

Этот вопрос волнует многих застройщиков, только задумавшихся или уже монтирующих систему радиаторного отопления загородного дома. В большей мере затруднения с прокладкой труб появляются при реконструкции старых зданий и производственных помещений.

В современной строительной практике трубы систем отопления чаще всего прячут в стяжке или под штукатуркой. Но есть старые здания, где недопустима дополнительная нагрузка на перекрытия. Соответственно, нельзя сделать стяжку. Кроме этого, в деревянных домах и в некоторых категориях исторических зданий, где нельзя проводить т.н. «мокрые работы», также отсутствуют стяжки и штукатурки. В данных категориях зданий спрятать трубы и при этом обеспечить эстетичность решения позволит плинтусная разводка магистралей системы радиаторного отопления.

Плинтусные каналы могут быть промышленного изготовления — металлические, из ламинированного ДВП или ДСП, пластиковые или изготавливаться непосредственно на монтажной площадке. В этом случае вдоль трассы, по которой пройдут трубы отопления, монтируется каркас, например, на базе металлических профилей, который затем обшивается гипсокартонном или деревом.

Выбор и способ устройства плинтусного канала базируется на предпочтениях застройщика, дизайне помещения и температурных параметрах системы отопления.

Важно: трубы, по которым циркулирует теплоноситель, подвержены температурному расширению. Кроме этого, к материалам используемых труб, фитингов и плинтусных каналов предъявляются определённые требования по прочности, пожарной безопасности, герметичности соединений, долговечности, технологичности монтажа, экологичности и эстетичности

Кроме этого, к материалам используемых труб, фитингов и плинтусных каналов предъявляются определённые требования по прочности, пожарной безопасности, герметичности соединений, долговечности, технологичности монтажа, экологичности и эстетичности.

Поэтому при устройстве плинтусной разводки следует использовать проверенные и сертифицированные решения.

Короб из пластика

Канализацию можно замаскировать пластиковым коробом. Это один из распространенных способов скрытия.

Процесс включает несколько этапов:

1. Тестирование. Перед началом работы, надо проверить работу всех приборов, а также состояние узлов и соединений.
2. Санитарная обработка. Применяют антисептики для борьбы с грибками. Перед тем как закрыть канализацию, стенку обрабатывают специальным средством. Туалет представляет собой небольшое замкнутое помещение. Вентиляция в нем плохая. Поэтому риск появления грибных спор очень высок.
3. Необходимо сделать обрешетку. Она может быть на всех стенах где будет устанавливаться короб, либо только в тех местах, где проходят коммуникации. Делается обрешетка из металлического профиля или деревянных брусков.
4. Монтаж короба. Закрыть нужный участок пластиком недолго. Каждая секция должна быть зафиксирована строго на своем месте. В качестве крепежей будет достаточно мелких гвоздей. В углах и на стыках остаются небольшие щели. Прячем их при помощи вкладышей или декоративных планок.

4 Монтаж короба

​

После определения размеров необходимо произвести нарезку профиля или деревянных брусков для каркаса. Также выполняется раскройка гипсокартона. Желательно сделать так, чтобы после сборки было минимальное количество стыков.

Следующим шагом является сборка всей конструкции. Начальный профиль закрепляется на полу. Он необходим в качестве основы для остального каркаса.

Края листов нужно обработать рубанком, предназначенным для гипсокартона. Затем материал фиксируют на каркасе с помощью саморезов. Чтобы защитить края от разрушения, можно использовать перфорированные металлические уголки.

На последнем этапе выполняются отделочные работы. Все стыки между листами промазывают шпатлёвкой. Затем весь короб необходимо тщательно обработать грунтовкой. Далее вся конструкция декорируется (окрашивается, покрывается декоративной штукатуркой и т. п. ). Чтобы придать более аккуратный вид изделию, можно установить плинтусы по стыку короба и стены.

Декоративный экран для радиаторов

Металл, дерево, МДФ – материалы, которые используют для изготовления декоративных экранов.

1. Металлический экран толщиной 1 мм – бюджетный вариант, но часть тепла в таком случае будет теряться. По желанию конструкцию можно окрасить в любой цвет, который будет сочетаться с интерьером комнаты. Экран может быть с боковыми гранями или без них. Лучше всего, если его поверхность будет резной или сетчатой, отдача тепла будет более эффективной.
2. Деревянный экран производят из качественной древесины, которая долго служит и является хорошим проводником тепла. Форма его может быть самой разнообразной, дерево предоставляет для этого широкие возможности. Можно заказать не просто щит, закрывающий секции радиатора, а целую тумбу с дверцами. Перфорированные передние панели обеспечивают свободный отток теплого воздуха.

Главное условие — подобрать «правильную» ткань: прочную, но дышащую

Тканевый экран – модное дизайнерское решение. Однотонный или украшенный росписью, он будет выгодно смотреться практически в любой комнате. Прочная, воздухопроницаемая ткань навешивается на крючки деревянного каркаса, смонтированного на радиаторе. Закрепить отрез ткани можно также строительными гвоздиками или степлером. В детской комнате на батарею можно надеть чехол в виде забавного барашка. Самое главное: ткань должна пропускать воздух, в противном случае обогреваться будет не комната, а чехол.

Изготовление своими руками

Понадобится: лист ДСП, отделочная кромка для мебели на клеевой основе, металлические уголки, мебельный степлер, нож, утюг, бумага наждачная.

Декоративный радиаторный экран для комнаты в стиле хай-тек

Последовательность работ

1. Выполните чертеж экрана со всеми необходимыми размерами. На стене сделайте разметку его месторасположения.
2. Из ДСП создайте стенки каркаса, которые затем нужно соединить уголками и винтами.
3. Создаем решетку из мебельной кромки. Чтобы отверстия в ней были одинаковыми, из картона вырежьте шаблон-заготовку. Скрепите ее составные части степлером.
4. Слегка прогрейте решетку горячим утюгом с лицевой стороны (для лучшего сцепления клеевого слоя). Торцевые части тоже отделайте мебельной кромкой.

Два в одном: короб для радиатора и тумба для всякой всячины

Маскировка труб – советы ремонтников

• Когда труб на стене много, оптимальным решением будет изготовление фальш-стены. Технология ее возведения аналогична созданию короба.
• Трубы можно спрятать и за роллеты. Таким способом сохраняется доступ к коммуникациям, а внешний вид маскируемого участка получается аккуратным.
• На кухне трубы отопления можно поместить в напольных (настенных) шкафах кухонного гарнитура.
• В коробе обязательно должны быть окошки, чтобы в случае необходимости иметь доступ к вентилю.
• При монтаже оставьте между коробом и трубами расстояние в 2-3 см.

Видео-инструкция: экран на батарею из деревянных планок

Куда спрятать или чем закрыть трубу отопления в комнате – вопрос, требующий вдумчивого подхода. Выбор будет зависеть и от финансовых возможностей хозяев квартиры, и от схемы расположения коммуникаций. То есть для каждого конкретного случая будет свой оптимальный вариант маскировки.

Люки

Сантехнические люки на коробе обеспечивают доступ к оборудованию. Их размер и количество зависит от габаритов конструкции и количества обслуживаемых приборов. По способу открывания различают люки, которые распахиваются, откидываются, отодвигаются в сторону или выезжают в ответ на нажим.

Люк может выделяться на окружающем фоне или сливаться с ним. Маскировка возможна благодаря использованию одного и того же материала для короба и крышки люка.

Самодельный люк изготавливается из гипсокартонного листа. Основой служит профильный каркас, на котором закрепляется кусок гипсокартона; сверху наклеивается выбранный финишный материал. Ручку используют вакуумную, на присосках, или обычную, для которой сверлят отверстие.

Если короб из гипсокартона покрывают плиткой, для смотрового люка также используют этот практичный материал, наклеивая его на лист ДСП или фанеры. С изнанки крепятся магниты, которые притягиваются к металлическому каркасу и обеспечивают правильное положение дверцы. Существуют заводские стальные люки, но они вписываются не во всякий интерьер. Кроме того, из-за веса они не подходят для установки на короб из ПВХ-панелей.

Замаскированный ревизионный люк Источник remont-ekspert.ru

Виды греющих плинтусов

Система плинтусного обогрева может быть двух типов: с электрическими и водяными нагревателями. На стадии монтажа сложнее система с водяными теплыми плинтусами (требуется коллекторное или лучевое подключение), но при эксплуатации она более экономична. Электрический теплый плинтус монтируется быстро — надо только закрепить обогреватели к стене, сразу поле монтажа он готов к работе. Но расходы на отопление, как и у любого электроотопления, высокие.

Одна из самых незаметных систем отопления — теплый (греющий) плинтус

Устройство отопления с водяным теплым плинтусом

Система водяного плинтусного отопления отличается только нестандартной формой отопительных приборов. Ключевые составляющие не отличаются от стандартных: нужен водогрейный котел, коллекторный узел и система труб, при помощи которых подключается теплый плинтус.

Есть еще комбинированный теплый плинтус — с электрическим ТЭНом и трубами для теплоносителя

Обратите внимание: оптимальный режим работы системы — низкотемпературный. На подаче 40-50°C, на обратке примерно на 5°C ниже. Потому подбирать котел или строить систему надо исходя из этого

Если котел будет газовый, оптимальный выбор — конденсационный. При установке любого другого, в системе необходим аккумулятор тепла и/или смесительный узел — для снижения и стабилизации температуры

Потому подбирать котел или строить систему надо исходя из этого. Если котел будет газовый, оптимальный выбор — конденсационный. При установке любого другого, в системе необходим аккумулятор тепла и/или смесительный узел — для снижения и стабилизации температуры.

Способ подключения

Есть особенности и в выборе способа подключения. Последовательное подключение всех плинтусных обогревателей в комнате неэффективно: пока теплоноситель дойдет до последних в ветке обогревателе, он сильно остынет и они почти все время будут оставаться холодными.

Лучевая схема подключения выглядит примерно так

Для водяного греющего плинтуса используется лучевая система: приборы подключаются по одному или попарно. Для этого в систему встраивается коллекторный узел, к которому подключаются трубы, которые идут на отопительные приборы. Недостаток такой системы — большой расход труб. Ведь к каждому прибору (или небольшой группе) идет две трубы — на подачу и обратку. Расход труб намного больше, но распределение тепла более равномерно и сама система более надежна. Почему более надежна? При повреждении труб или радиаторов в одной группе, все остальные работают нормально.

Особенности монтажа

При устройстве водяного плинтусного отопления, трубы обычно прячут в пол. Прокладывать их вдоль стен не получится, так как место занято отопительными приборами. То есть, монтаж водяных теплых плинтусов возможен только на стадии ремонта — придется подымать полы.

В смонтированном состоянии очень привлекательно

Укладывать в стяжку рекомендуют специальные полимерные трубы — они не подвержены коррозии и имеют низкую теплоотдачу, то есть потери тепла при транспортировке теплоносителя будут небольшими. Но так как доступность для ремонта у этих систем невелика, брать надо качественный товар известных производителей, а это недешево.

Электрический теплый плинтус

Электрический теплый плинтус внешне от водяного отличается только наличием клемм для подключения питания. В остальном вид тот же. Это две трубки с перпендикулярно закрепленными алюминиевыми/латунными/медными пластинами. В нижней трубке расположен нагревательный элемент – ТЭН, в верхней прокладывают провода для подключения.

Общее устройство греющего плинтуса

Монтировать и подключать электрический теплый плинтус намного проще. Его надо только закрепить, протянуть провода и подключить их к клеммам. Для поддержания заданной температуры в систему встраивают терморегулятор, который включает и отключает нагреватели. Использование термостатов желательно, так как он оптимизирует работу — экономит электричество.

Монтаж действительно несложный, но подключать электрический теплый плинтус надо к выделенной линии с правильно подобранным номиналом автомата защиты и медными одножильными проводами соответствующего сечения. Так что и в этом случае требуется ремонт – проводку принято прокладывать в стене, а для этого надо делать штробы, то есть ломать стены.

Способы скрытия системы отопления в квартире

Желаете спрятать трубы отопления в квартире? Вы можете воспользоваться одним из двух вариантов:

• Декоративные элементы. Допускается использование колонн, арок и иных деталей, позволяющих украсить помещение и скрыть все лишнее;
• Гипсокартон. Изготавливается «короб» (на каркасе), затем он устанавливается в нужное место и покрывается краской или обоями.

Рекомендация: Прятать трубы в капитальные стены – весьма плохая задумка. Подобные действия запрещены. К тому же, это просто непрактично. При аварийных ситуациях или при необходимости обслуживания трубопровода до него будет просто невозможно добраться.

Спрятать трубы в частном доме более просто. Для этих целей существует масса простых решений:

• Поместить трубопровод в стяжку;
• Протянуть изделие через лаги, в которых предварительно просверлены отверстия соответствующего диаметра;
• В многоэтажных зданиях трубопровод можно скрыть, поместив его на потолок. При этом применяется система натяжных потолков;
• Может применяться гипсокартон;
• Для частных домов актуальны все способы, подходящие для квартир.

Рекомендация: Самое главное помнить о том, что к трубопроводу должен быть обеспечен легкий доступ.

Прячем при помощи гипсокартона

Подробней остановимся на этом варианте маскировки, ведь он недорог и прост в исполнении. Алгоритм работы:

1. Для защиты труб отопления от негативных внешних воздействий можно применить специальную гидроизоляционную пленку. В качестве ее можно использовать вспененный полиэтилен. Необходимо разрезать его, а затем прижать к трубопроводу и зафиксировать посредством скотча;
2. Каркас для «короба» выполняется при помощи оцинкованных профилей. Для выполнения крепления следует приобрести дюпель-шурупы и саморезы. Каркас может быть также выполнен из пропитанного олифой или водоотталкивающим составом деревянного бруса;
3. После того, как каркас выполнен, его следует обшить гипсокартоном. Крепится материал при помощи саморезов. При этом должен соблюдаться шаг 25 или 30 см.

Если вам до конца не ясно, каким образом выполнять работы, для подстраховки посмотрите фото соответствующей направленности, на которых показано, как профессионалы выполняют маскировку. Фото позволят вам визуализировать информацию, изложенную в данной статье.

Фальш-стена

Вы также можете выполнить специальную фальш-стену. Соорудить ее можно из стеновых панелей. Изнутри пространство заполняется любым звукоизоляционным материалом. Имейте в виду, что такая стенка для маскировки достаточно большая по размерам и занимает немало пространства. Поэтому стоит хорошо подумать, прежде чем устанавливать ее в маленькой квартире. Подобная стенка для массировки может послужить и отличным дополнением к дизайну интерьера. Достаточно смастерить в ней полочки, ниши с подсветкой.

Спрятать трубы отопления также можно при помощи перфорированного навесного экрана или драпировочной ткани. Из драпировочного материала хорошо выполнять тканевую ширму или своеобразные шторы. Трубопровод также можно покрасить в разные цвета, стилизовать их под дерево.

Маскировка трубопровода – это очень даже творческий процесс, итоги которого зависят исключительно от вашей фантазии. Если в голову не приходят оригинальные варианты оформления, посмотрите красочные фото соответствующей направленности. Фото позволят вам найти простой и эстетичный вариант маскировки, или же вдохновят на какие-либо свои идеи.

Благоустройство дома

Во всех квартирах старой постройки в системах отопления используются металлические трубы, как правило, покрашенные в цвет стен. Такая конструкция довольно заметна, потому в современном дизайне квартир стараются спрятать трубы отопления. Сделать это можно несколькими способами, причем все они довольно просты и требуют минимальных трудозатрат.

Выбор метода маскировки труб отопления зависит во многом от стиля интерьера. Например, если прослеживает стиль барокко, то можно задекорировать трубы с помощью лепнины или накладок в виде колонны. Если стиль минималистический, то лучше сделать простой короб из гипсокартона и покрасить его в тон стен. Также можно выйти из ситуации, применив стеновые панели, которые послужат щитом и позволят спрятать все коммуникации. Способов много, потому подобрать оптимальный не составит труда.

МОНТАЖ Г-ОБРАЗНОГО КОРОБА

Декоративные короба с уголками повёрнутыми внутрь при горизонтальном расположении подвешиваются за уголки одной стороны, уголками второй упираются в пол. Легко монтируются и демонтируются.

Для вертикальных Г-образных коробов подходят уголки повёрнутые наружу. Обычно такие короба в углах помещений. Прикручиваются на саморезы к стене. Конструкция перфорированных коробов так же позволяет монтировать их горизонтально, например для закрытия труб отопления по периметру помещения, но эстетичней с уголками внутрь.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Г-ОБРАЗНЫХ КОРОБОВ

Материал:	сталь
Толщина, мм:	1,0
Краска:	порошковая полиэфирная или эпоксиполиэфирная
Температура полимеризации:	200 °
Длина:	до 2000 мм целиковые больше двух метров составные

2 Особенности фабричных и самодельных изделий

Такие элементы интерьера зачастую продаются в специализированных магазинах. Торговые точки имеют довольно большой ассортимент, можно найти экран для труб отопления различных цветов и размеров. Также конструкции подразделяются и по форме. Они бывают прямоугольными, угловыми или же закруглёнными.

Угловые используют в углах помещения, где расположены стояки. Другие модификации применяют для маскировки внутриквартирной системы.

Существует довольно много различных вариантов изготовления таких изделий. Самым распространённым является пластиковый короб для труб отопления. Это довольно дешёвый и податливый материал. Монтаж обычно производится на каркас из профилей. Во время покупки подобных конструкций стоит всегда следить за качеством пластмассы. Плохие полимеры со временем желтеют от воздействия тепла. В некоторых случаях они могут начать вздуваться, что сильно отражается на внешнем виде.

Эффектный вид имеют изделия, которые сделаны из перфорированного или листового металла. Если подходить к вопросу со стороны практичности, то лучше использовать первый вариант, так как отверстия увеличивают степень теплоотдачи.

Бюджетным вариантом считаются короба из панелей МДФ (мелкодисперсионной фракции). Такой материал имеет достойный внешний вид и высокие эксплуатационные качества. Наиболее очевидным недостатком является то, что большинство моделей не имеют отверстий. Это может снижать уровень теплоотдачи до 40%.

Хотя в магазинах можно увидеть довольно широкий ассортимент изделий из различных материалов, очень большой популярностью пользуются короба, которые изготавливаются самостоятельно. Благодаря такому решению можно не только значительно сэкономить деньги, но и создать конструкцию, идеально подходящую под конкретный интерьер и стилистику помещения.

https://youtube.com/watch?v=Wq2dQZ7kZNU

Популярными материалами для таких целей являются:

1. 1. Кирпич. Это хороший способ маскировки, но он довольно сложный.
2. 2. Гипсокартон.
3. 3. Пластмассовая вагонка.
4. 4. Натуральное дерево.

Как спрятать трубу отопления в комнате с помощью гипсокартона

Этот способ является самым распространённым вариантом маскировки труб в комнате. Особенно популярен такой вариант в том случае, когда дом только строится. При возникновении необходимости скрыть стояк (вертикальный или горизонтальный), вокруг него монтируют короб из гипсокартонного листа (ГКЛ). Такое сооружение монтируется на ранее установленный каркас из дерева или оцинкованного профиля. Одно из главных преимуществ такой конструкции заключается в том, что в дальнейшем её можно красить, оклеивать обоями и т. д. В случае, если в комнате рядом с отопительной трубой проведены ещё какие-либо коммуникации, можно закрыть их все вместе, смонтировав целую фальшстену из гипсокартонного листа.

Такой способ маскировки труб отопления имеет свои нюансы, на которые обязательно нужно обратить внимание:

• трубопроводы, элементы которых соединены разборными фитингами, не рекомендуется прятать в гипсокартонных коробах. Это связано с тем, что разборные части могут дать течь. В таком случае необходимо заменить разборные соединительные детали на пресс-модели;
• нежелательно прятать в гипсокартонных конструкциях старые трубопроводы. Аварийную коммуникацию необходимо заменить и только тогда производить маскировку.
• маскировка гипсокартоном позволяет выполнять разнообразные по формам короба. Но при монтаже фальшстены желательно закрывать место с трубами небольшими листами, чтобы в случае аварии провести демонтаж малого участка стены.

Декор и маскировка своими руками

Если нет возможности или желания приобретать готовые элементы для декорирования труб, то можно кое-что сделать своими руками. Заранее продумайте будущий дизайн конструкции, решите, какого она будет цвета

Особое внимание уделите выбору отделочного материала. Он должен обладать устойчивостью к нагреванию, не деформироваться, быть простым в уходе и не выделять вредные соединения в процессе эксплуатации

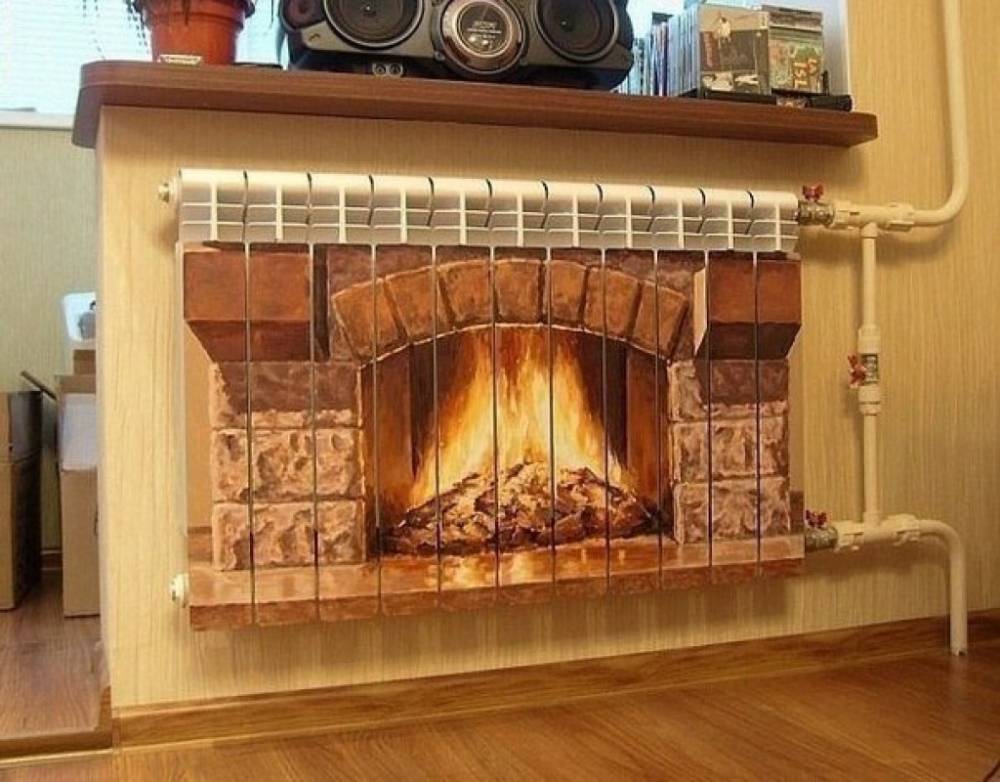

Покраска труб

Проще всего покрасить разводку трубопроводов под цвет интерьера. Если краска подобрана под расцветку стен, потолка или пола, то магистраль будет практически незаметна на фоне общей отделки помещения.

Для работы можно использовать алкидные эмали, красящие средства на основе акрила. Для работы в помещении с нормальной влажностью подойдет водно-дисперсионный состав. Все перечисленные краски обладают устойчивостью к высоким температурам и не выделяют токсичные вещества при нагревании.

Варианты декорирования труб:

1. Можно просто покрасить трубопроводы под цвет стен. Так они станут малозаметны на общем фоне.
2. Намного интереснее смотрится труба, которая окрашена вместе со стеной, но не в один цвет, а с помощью узоров или целостного орнамента.
3. Можно перед окрашиванием обмотать трубы джутовой или пеньковой веревкой. У этого способа есть одно существенное преимущество – дополнительное утепление труб с целью сохранения температуры теплоносителя на пути их движения в радиаторы.

Окрашивание дает неограниченный простор в плане декорирования отопительных магистралей. Еще один плюс состоит в том, что цвет краски можно точно подобрать под расцветку стен, чего нельзя сказать о готовом декоре. Однако среди недостатков стоит назвать недолговечность покраски. Любая краска со временем растрескается, облупится или пожелтеет, поэтому декоративный слой придется обновлять.

Декупаж

Этот способ декорирования отличается оригинальностью, уникальностью и большим простором для воплощения замыслов. Для украшения поверхности используют вырезки из газет, журналов, тонких обоев, салфеток. Обрезанные по контуру картинки приклеивают на поверхность подходящим клеем. После декорирования всей трубы и высыхания клеевой смеси поверхность покрывают двумя слоями акрилового лака.

Преимущества декупажа состоят в следующем:

• оригинальность и неповторимость поверхности с узором;
• трубопровод может статью часть декора помещения;
• дополнительная защита труб от коррозии;
• минимальные расходы;
• трубопровод можно подвергать влажной уборке.

Недостаток такого способа декорирования связан с ухудшением теплоотдачи отопительного прибора, но в случае с трубопроводом это не страшно, потому что тут наоборот важно сохранить температуру теплоносителя до его поступления в радиатор. Периодически лаковый слой нужно обновлять, чтобы он не растрескался и не облупился

Короб из гипсокартона

Вместо пластиковых коробов для труб отопления можно использовать гипсокартонные конструкции. Преимущества этого варианта в том, что короб можно сделать под коммуникации любого размера. Сначала на стене сооружают каркас, обшивают его гипсокартоном, а потом декорируют подходящим отделочным материалом.

Преимущество методики в том, что она может быть использована в любом помещении (даже с повышенной влажностью). Конструкция хорошо вписывается в интерьер помещения и становится его частью.

Но недостатков у данной технологии намного больше:

1. Работа предстоит долгая и кропотливая. Нужно купить все необходимые материалы, нарезать и закрепить их в нужном месте. При работе образуется много пыли и мусора. Намного проще и быстрее установить готовый короб.
2. После установки конструкции доступ к отопительной разводке будет полностью перекрыт. В случае протечки обшивку придется разобрать.
3. Если отделка стен была выполнена раньше, то для короба сложно найти такой же отделочный материал.

Интересным решением станет конструкция из гипсокартона с витражной подсветкой. Вместо передней панели короба монтируют матовое витражное стекло, а за ним – светодиодную подсветку. Таким образом, удается скрыть трубы отопления и украсить помещение. Преимущество конструкции с витражом в том, что стекло можно при необходимости убирать, чтобы получить доступ к трубам.

Как самостоятельно смонтировать плинтусное отопление

Монтаж плинтусного отопления и установка декоративных коробов для отопительных труб мало отличаются. Конструктивно плинтус для отопления состоит их изоляционной ленты, крепежей и декоративной панели.

Прежде чем устанавливать плинтусное отопительное оборудование для системы с водяным контуром монтируют распределяющий коллектор. Его следует прикрепить к стене, в доступном для дальнейшего обслуживания месте. Крепят коллектор при помощи анкеров. К нему подключают подающую и отводящую трубы для котла, подачу и обратку на радиатор. Подводящие трубы могут быть металлическими или металлопластиковыми. От коллектора к радиатору их обычно ведут под полом.

При монтаже электрического оборудования работы начинают с прокладки силового кабеля, к которому будут подключаться плинтусные радиаторы с тэнами или инфракрасной лентой. Схема подключения параллельная.

Алгоритм монтажа следующий:

• Работы начинают с очищения стен и пола от грязи и пыли.
• В углах комнаты закрепляют специальные пластиковые уголки.
• По периметру на стены наклеивают изоляционную ленту. Высота защитного слоя соответствует высоте готового плинтуса. Изоляционная лента продается в рулонах. Она имеет клеящуюся основу, которая закрыта пленкой. Пленку снимают непосредственно во время наклеивания изоляции.
• На ленту монтируют крепежные кронштейны и верхнюю планку.
• На кронштейны навешивают радиаторы отопительного контура или крепят электрокабель.
• Для прокладки инфракрасной ленты производители предлагают специальные клипсы.
• Последний этап – навешивание передней панели, установка термостата.

Можно сделать хороший ремонт, заказать дорогую мебель, повесить эксклюзивные шторы, но убить всю эту красоту видом вьющегося по стене пластикового или стального стояка.

Такая проблема знакома многим людям, делающим ремонт. Как спрятать трубы отопления и радиаторы — чуть ли не главная головная боль хозяев новых квартир.

Рекомендации

Монтаж короба в ванной требует осмотрительности и соблюдения следующих рекомендаций:

• Перед установкой короба проверяют не только герметичность стыков и устойчивость работы вентилей и счетчиков, но и правильность функционирования коммуникаций, например, достаточный уклон труб.
• Если каркас короба будет сделан из деревянного бруса, стоит дополнительно пропитать его защитным составом. Эта же процедура будет полезной и для древесных плит.
• На этапе замеров полезно учесть расположение бытовой техники, чтобы в дальнейшем избежать лишних проблем.

Туалет с системой коробов Источник mykaleidoscope.ru

Что представляет собой плинтусное отопление

Плинтусное отопление доступно для владельцев отдельного жилья. Его можно установить в жилых помещениях, на лоджиях, в садовых домиках, на даче, в гараже. В плинтусной системе обогрева нет привычных радиаторов. Теплоносители устанавливают внизу, у стены, по периметру помещения.

Закрывают трубы защитными декоративными кожухами-плинтусами особой конструкции – с продольным отверстием снизу и сверху. Работает система на эффекте Коанда. Согласно ему, поток, выходящий из плинтусного радиатора, не рассеивается в воздухе, а прилипает к стене, отдавая ей тепловую энергию. Помещение прогревается инфракрасным горизонтальным излучением, которое идет уже от стен. Благодаря эффекту Коанда и естественной циркуляции, тепло в комнате распределяется равномерно на всех уровнях.

Схематично процесс выглядит следующим образом:

• холодный воздух естественной тягой подается на плинтусный радиатор через нижнюю щель;
• нагреваясь, поток выходит через верхнее отверстие и попадает на стену;
• стена прогревается и отдает свое тепло помещению на волне инфракрасного излучения.

В качестве источника тепла в плинтусном отоплении используют:

• Медные трубы с горячей водой, на которые нанизаны медные или алюминиевые пластины.
• Ленту инфракрасного излучения. Обязательно устанавливают датчики тепла и оборудуют систему информационным дисплеем.
• Электрический обогревательный кабель или воздушные тэны, с датчиками тепла и визуализированной системой наблюдения.

Электрические обогреватели в плинтусных радиаторах работают от обычной розетки в 220 вольт. Стандартные размеры плинтуса для труб отопления немногим превышают параметры плинтусов. В ширину панель 3 см, в высоту 13,5 см.

Рекомендуем ознакомиться: Фитинги для соединений различных конфигураций полипропиленовых труб

Водяное плинтусное отопление

Для устройства водяного плинтусного отопления понадобятся две металлические трубы, которые оборудованы нанизанными медными пластинами. Медные пластины значительно увеличивают КПД отопительной системы. Производители отопительного оборудования предлагают готовые радиаторы (трубы) для монтажа плинтусного отопления и необходимые фитинги.

Рабочее давление в водяном контуре плинтусного отопления не должно превышать 3 атм. Если систему планируется подсоединить к центральному отоплению, то следует установить дополнительный теплообменник, который снизит рабочую нагрузку на плинтусную систему.

Электрическое плинтусное отопление

Для устройства электрического варианта обогрева используют тот же пластинчатый радиатор на двух трубках. В нижнюю трубку вставляют воздушный тэн, через верхнюю пропускают кабель питания.

Габариты плинтуса для электрического отопления: ширина – 4 см; высота – 16 см.

Самостоятельный монтаж системы «теплый плинтус»

Монтаж плинтусной системы отопления осуществляется практически так же, как и установка традиционной системы за исключением некоторых нюансов

Конечно, в таком важном вопросе лучше всего довериться опыту и мастерству профессионалов, но для сокращения финансовых затрат можно выполнить работу и самостоятельно

Самостоятельный монтаж системы «теплый плинтус»

Пошаговый монтаж системы «теплый плинтус»

Электрическая система

Электрическая система обогрева устроена практически так же, как и водная, только вместо теплообменника в ней установлены медные трубки.

Такая система состоит из:

• размещенного внутри силиконового кабеля и нагревающего стержня, способного выдержать температуру до 180°С;
• термоусадочной трубки;
• зажима заземления;
• отопительного регистра;
• соединителя;
• основания из металла;
• креплений;
• декоративных элементов.

Перед тем, как приступить к монтажу, следует определить требуемую мощность радиаторов — чтобы не купить слишком холодную или слишком теплую модель. В расчетах среднее значение мощности можно принять порядка 100 Вт/м2, но в зависимости от температуры в регионе проживания эта величина может быть изменена в меньшую либо большую сторону.

Электрическая плинтусная система

Процесс установки системы можно разделить на несколько этапов.

В первую очередь выполняется разметка стены. Между стеной и корпусом клеится теплоизоляционная лента.

Затем для последующей прокладки кабелей сети на расстоянии 40 см друг от друга монтируются крепления.

Теперь сеть можно подключить к питанию. Для этого используется терморегулятор, навешивающийся на расстоянии 1,5 м от пола. Перед тем как включить плинтусный радиатор отопления прибор следует проверить и отладить его работу.

В завершении работ закрепляются внешние декоративные элементы.

Водяное отопление

Для того чтобы установить радиаторы отопления водные потребуется:

• трубы металлопластиковые;
• теплоизоляция;
• пластиковые либо металлические переходники;
• коллектор с кранами;
• конвекторы плинтусные водяные с декоративными заглушками и крышками;
• набор инструментов.

Работа начинается с установки коллектора и подключения его к основной отопительной системе. Сама система при этом может питаться от газового, жидкостного, электрического, твердотопливного либо универсального котла — значения тип отопителя не имеет, но при этом следует помнить, что давление в системе должно быть не более 3 атмосфер.

Затем, беря за основу площадь помещения, нужно определить требуемую мощность радиаторов. При необходимости радиаторы плинтусного отопления можно взять с более высокими характеристиками, при этом установив их не на всех стенках, оставив свободное пространство для встраиваемой или корпусной мебели, а лишь на некоторых из них.

Плинтусная разводка водяной системы отопления

Далее выполняется разводка труб. Прокладка их ведется по черновым полам, доходя до начала каждого контура. На контур, как правило, приходится две трубы — подача теплоносителя и «обратка». На этом этапе пригодятся переходники для подсоединения к батареям.

Затем необходимо закрепить основание, на которое устанавливается алюминиевый либо медный теплообменник

По окончании монтажа теплообменника можно переходить к, пожалуй, самому важному этапу — подключению системы. Теплообменники соединяются посредством угловых либо прямых переходников

Для недопущения протечек (например, при незапланированном повышении давления) соединительные гайки следует хорошо затянуть.

После того, как монтаж контуров завершен, необходимо в обязательном порядке проверить герметичность системы. Наиболее просто способ — подать воду под давлением, заполнить полностью всю систему и заглушить ее. Если протечек не обнаружено, то можно запускать и проверять работу всей отопительной системы.

На завершающем этапе каждый плинтусный отопительный радиатор украшается лицевыми декоративными панелями, а концевые участки закрываются специальными элементами — заглушками.
