Пластинчатый теплообменник: принцип действия, схема и особенности работы аппарата

Типовые пластины и прокладки

Пластины

Самая важная и самая дорогая часть ПТ – это его термические пластины, которые изготавливаются из металла, металлического сплава или даже специальных графитовых материалов, в зависимости от области применения.

Примеры материалов для изготовления ПТ, обычно встречающиеся в промышленном применении:

• нержавеющая сталь,
• титан,
• никель,
• алюминий,
• инколой,
• хастеллой,
• монель,
• тантал.

Пластины могут быть плоскими, но в большинстве случаев имеют гофры, которые оказывают сильное влияние на теплогидравлические характеристики устройства. Некоторые из основных типов пластин показаны на рисунке 3, хотя большинство современных ПТ используют шевронные типы пластин.

Рисунок 3 – Типичные категории пластинчатых гофр: (а) стиральная доска, (б) зигзагообразная, (в) шевронная или елочка, (г) выступы и углубления, (д) стиральная доска со вторичными гофрами, (е) косая стиральная доска.

Каналы, образованные между соседними пластинами, создают закрученное движение для жидкостей, как видно на рисунке 4.

Рисунок 4 – Турбулентный поток в каналах пластинчатого теплообменника

Угол шеврона обращен в смежных листах, так что, когда пластины затягиваются, гофры обеспечивают многочисленные точки контакта, которые поддерживают оборудование. Уплотнение пластин достигается прокладками, установленными по периметру.

Рисунок 5 – Технические характеристики пластин

Прокладки

Прокладки обычно представляют собой формованные эластомеры, выбранные на основе их совместимости с жидкостью и условий температуры и давления. Многопроходные устройства могут быть реализованы в зависимости от расположения прокладок между пластинами. Бутиловые или нитрильные каучуки – это материалы, обычно используемые при изготовлении прокладок.

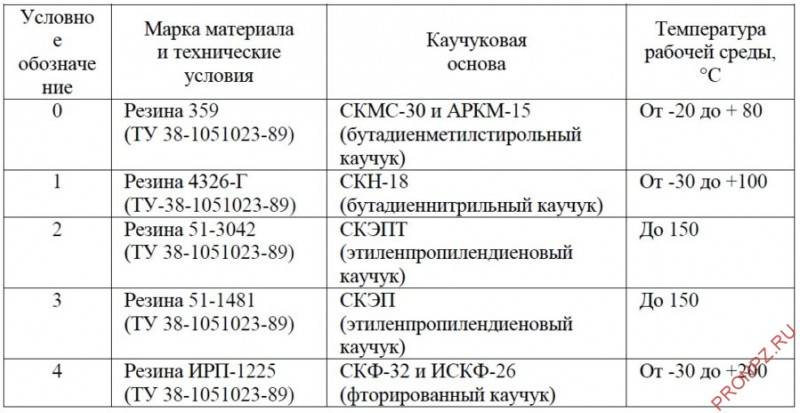

Рисунок 6 – Технические характеристики прокладок

Схемы движения потоков в пластинчатом теплообменнике

Однопроходная схема

Простейшие схемы пластинчатых теплообменников – это те, в которых обе жидкости делают только один проход, поэтому нет никакого изменения направления потоков. Они известны как однопроходные схемы 1-1, и есть два типа: противоточные и параллельные. Большим преимуществом однопроходной компоновки является то, что входы и выходы жидкости могут быть установлены в неподвижной пластине, что позволяет легко открывать оборудование для технического обслуживания и очистки, не нарушая работу трубопроводов. Это наиболее широко используемая однопроходная конструкция, известная как U-образная компоновка. Существует также однопроходная Z-схема, в которой имеется вход и выход жидкости через обе торцевые пластины (рисунок 9).

Рисунок 9 – Механизм работы однопроходного ПТ: а) U-образное расположение и Б) Z-образное расположение.

Противоточный поток, где потоки текут в противоположных направлениях, обычно предпочтительнее из-за достижения более высокой тепловой эффективности, по сравнению с параллельным потоком, где потоки текут в одном направлении.

Многопроходная схема

Многопроходные устройства могут также использоваться для повышения теплопередачи или скорости потока потоков и обычно требуются, когда существует существенная разница между расходами потоков (рисунок 10).

Рисунок 10 – Многопроходный пластинчатый теплообменник

Пластины ПТ могут обеспечивать вертикальный или диагональный поток, в зависимости от расположения прокладок. Для вертикального потока вход и выход данного потока расположены на одной стороне теплообменника, тогда как для диагонального потока они находятся на противоположных сторонах. Сборка пакета пластин включает чередование пластин “а” и “в” для соответствующих потоков. Монтаж пакета пластин в режиме вертикального потока требует только соответствующей конфигурации прокладок, поскольку устройства А и в эквивалентны (они поворачиваются на 180°, как показано на рисунке 11а). Это невозможно в случае диагонального потока, для которого требуются оба типа монтажных пластин (рисунок 11б). Плохое распределение потока с большей вероятностью происходит в массиве вертикального потока.

Рисунок 11 – (a) пластина с вертикальным потоком,  (б) пластина с диагональным потоком

Принцип работы на примере пластинчатого теплообменника

отличается довольно сложным принципом действия

На сегодняшний день производители техники предлагают пользователю получить два различных вида комплектации.

1. Одноходовой. Теплоноситель разделяется и создаёт параллельные потоки. Практически сразу же они стекают в выводной порт.
2. Многоходовой. Этот вариант подразумевает использование сложной схемы. Теплообменник начинает своё движение по одинаковому количеству задействованных каналов. Такой принцип работы подразумевает наличие дополнительных элементов (пластин), которые заканчиваются заглушками в отводных портах. Эта особенность добавляет сложности в обслуживание подобных элементов.

Для чего нужен теплообменник в системе отопления

Система отопления многоквартирного дома или административного здания может быть:

• зависимой – устаревший вариант, в котором теплообменные аппараты не используются;
• независимой – современный тип, для реализации такой системы применяются пластинчатые теплообменники.

Зависимая система отопления

Принцип организации зависимой схемы теплоснабжения

В зависимой системе контур теплоснабжения между источником тепла (котельная или ТЭЦ) и потребителем – единое целое. Теплоноситель с температурой +95 °С поступает в дом, где по внутренним коммуникациям идет к радиаторам конечных потребителей – квартиры жильцов. Отдав тепло, по обратке теплоноситель возвращается в котельную.

Если же температура на входе в многоквартирный дом выше и составляет +105 °С, то для ее понижения до требуемого значения используют элеваторный узел и перемычку. С их помощью происходит подмешивание охладившегося теплоносителя из обратки к поступающему в дом.

Использование элеватора и перемычки

Плюсы подобной схемы реализации:

• простота внедрения;
• низкая стоимость комплектующих;
• проще в обслуживании.

• старые трубопроводы большой протяженности, идущие от котельной к потребителю, ржавеют, поэтому вода, поступающая в теплосистему дома, содержит большое количество осадков и агрессивных включений. Это приводит к быстрому износу современных алюминиевых радиаторов отопления в квартирах, а также пластиковых труб, пришедших на смену устаревшим чугунным, во внутренних коммуникациях жилых домов и административных зданий;
• в случаях аварий на участке подачи теплоносителя, потребитель остается без тепла;
• во время резких колебаний погоды – тяжело регулировать уровень температуры на стороне потребителя, что приводит к излишнему нагреву помещений и переплате за коммунальные услуги.

Для устранения недостатков зависимых систем активно внедряются независимые.

Независимые системы отопления

Основное назначение рекуперативных теплообменников – осуществление теплообмена между двумя различными средами, имеющими разную температуру без их смешивания.

Поэтому использование рекуператоров в отопительных системах позволяет разделить контур подачи тепла от теплоснабжающей организации потребителю на две несообщающиеся части, где через контактную поверхность – пластины, происходит обмен теплом без контакта сред.

Очень упрощенно выглядит такая схема теплоснабжения следующим образом:

Независимая система теплоснабжения

На данной схеме не учтено много дополнительных элементов, например, подпиточный насос, который подключают для сохранения количества жидкости в домовом контуре, но в целом, работа подобной системы выглядит именно так.

• чистота горячей воды в домовом контуре отопления, что позволяет использовать пластиковые трубы и алюминиевые радиаторы;
• в случаях аварий на линии подачи тепла от теплоснабжающей организации до пластинчатого теплообменника с помощью циркуляционного насоса можно управлять скоростью потока теплоносителя. Это позволяет сохранять температуру внутри помещения на требуемом уровне некоторое время;
• высокая энергоэффективность (до 40% по сравнению с зависимой системой) за счет регулировки температуры у потребителей, как следствие – экономия денежных средств на коммунальных платежах.

• дороже в реализации;
• сложнее в обслуживании.

Устройство и принцип работы

Конструкция разборного пластинчатого теплообменника включает в себя:

• стационарную переднюю плиту на которой монтируются входные и выходные патрубки;
• неподвижную прижимную плиту;
• подвижную прижимную плиту;
• пакет теплообменных пластин;
• уплотнения из термостойкого и устойчивого к воздействию агрессивных сред материала;
• верхнюю несущую базу;
• нижнюю направляющую базу;
• станину;
• комплект стяжных болтов;
• Набор опорных лап.

Такая компоновка агрегата обеспечивает максимальную интенсивность теплообмена между рабочими средами и компактные габариты устройства.

Конструкция разборного пластинчатого теплообменника

Чаще всего, теплообменные пластины изготавливаются методом холодной штамповки из нержавеющей стали толщиной от 0,5 до 1 мм, однако, при использовании в качестве рабочей среды химически активных соединений, могут использоваться титановые или никелевые пластины.

Все пластины, входящие в состав рабочего комплекта, имеют одинаковую форму и устанавливаются последовательно, в зеркальном отражении. Такая методика установки теплообменных пластин обеспечивает не только формирование щелевых каналов, но и чередование первичного и вторичного контуров.

Каждая пластина имеет 4 отверстия, два из которых обеспечивают циркуляцию первичной рабочей среды, а два других изолируются дополнительными контурными прокладками, исключающими возможность смешивания рабочих сред. Герметичность соединения пластин обеспечивается специальными контурными уплотнительными прокладками, изготовленными из термостойкого и устойчивого к воздействию активных химических соединений материала. Устанавливаются прокладки в профильные канавки и фиксируются с помощью клипсового замка.

Принцип работы пластинчатого теплообменника

Оценка эффективности любого пластинчатого ТО осуществляется по следующим критериям:

• мощности;
• максимальной температуре рабочей среды;
• пропускной способности;
• гидравлическому сопротивлению.

Исходя из этих параметров подбирается необходимая модель теплообменника. В разборных пластинчатых теплообменниках регулировать пропускную способность и гидравлическое сопротивление можно, изменяя количество и тип пластинчатых элементов.

Интенсивность теплообмена обусловлена режимом течения рабочей среды:

• при ламинарном течении теплоносителя интенсивность теплообмена минимальна;
• для переходного режима характерно увеличение интенсивности теплообмена за счет появления завихрений в рабочей среде;
• максимальная интенсивность теплообмена достигается при турбулентном движении теплоносителя.

Рабочие характеристики пластинчатого ТО рассчитываются для турбулентного течения рабочей среды.

В зависимости от расположения канавок, различают три типа теплообменных пластин:

1. с «мягкими» каналами (канавки расположены под углом 60). Для таких пластин характерна незначительная турбулентность и небольшая интенсивность теплообмена, однако «мягкие» пластины обладают минимальным гидравлическим сопротивлением;
2. со «средними» каналами (угол рифления от 60 до 30). Пластины являются переходным вариантом и отличаются средними показателями турбулентности и интенсивности теплопередачи;
3. с «жесткими» каналами (угол рифления 30). Для таких пластин характерна максимальная турбулентность, интенсивный теплообмен и значительное увеличение гидравлического сопротивления.

Для увеличения эффективности теплообмена движение первичной и вторичной рабочей среды осуществляется в противоположном направлении. Процесс теплообмена между первичной и вторичной рабочими средами происходит следующим образом:

1. Теплоноситель подается на входные патрубки теплообменника;
2. При перемещении рабочих сред по соответствующим контурам, сформированным из теплообменных пластинчатых элементов, происходит интенсивная теплопередача от нагретой среды нагреваемой;
3. Через выходные патрубки теплообменника нагретый теплоноситель направляется по назначению (в отопительные, вентиляционные, водопроводные системы), а остывший теплоноситель снова попадает в рабочую зону теплогенератора.

Принцип работы пластинчатого теплообменного аппарата

Для обеспечения эффективной работы системы необходима полная герметичность теплообменных каналов, которая обеспечивается уплотнительными прокладками.

Виды газовых котлов

По принципу работы газовые котлы делятся на две группы:

1. конвекционные;
2. конденсационные.

Первая группа котлов считается традиционным оборудованием, производящим отопление за счёт сжигания газа, при этом часть тепла уходит вместе с дымовыми отходами. Принцип работы такого котла прост, понятен, а цена относительно невысока.

Второй тип котлов разработан по новым технологиям, позволяющим более полно использовать теплоту сгорания газа. Это позволяет получить КПД примерно на 15-20 процентов выше, чем у конвекционной модели. А это означает соответственную экономию топлива и получение более дешевого тепла. Однако ощутимо выше, чем у конвекционного.

Разработкой и производством газовых котлов занимаются многие компании европейского и мирового уровня. Практически все современные модели оснащены надежной автоматизированной защитной системой, не требующей ручного управления, которая отвечает за подачу горючего и поддержание температуры в заданном режиме. Модели, оборудованные контроллером газового давления, гарантированы от перегрева, возгорания и других подобных поломок, поскольку он немедленно прекратит подачу газа в случае снижения давления, утечки топлива или угасания пламени.

2013-01-23 10 529

Во многих европейских газовых котлах, устанавливается битермический теплообменник. Судя по заверениям производителей – это снижает себестоимость производства и практически не отражается на теплоотдаче и КПД отопительного оборудования.

В интернете наоборот, можно найти множество статей, предостерегающих от покупки котлов с битермическим теплообменником. Чтобы разобраться, где истина необходимо узнать об особенностях конструкции и эксплуатации устройства.

Теплообменники для бани: характеристики

Теплообменник для бани может классифицироваться в зависимости от местонахождения по отношению к отопительному прибору. Таким образом, располагаться прибор может непосредственно в теле печи, возле трубы дымохода или около корпуса отопительного прибора. Подобные агрегаты призваны выполнять одни и те же функции. Методом контакта с раскаленной поверхностью дымохода или топки они греют жидкость в емкости внушительного размера, используя при этом принцип конвекции. Их применение позволяет хозяевам расположить водяной бак не в самой парной, а в соседнем помещении. Изготовить такое устройство можно и самостоятельно, применив стальные листы, а также трубы. Только провести работы не удастся, если вы не имеете сварочного аппарата, а также не владеете навыками работы с ним.

Характеристики и расчет

Пластины и уплотнители в качестве главных деталей теплообменных устройств производятся из разных по своим показателям и характеристикам материалов. Во время выбора в пользу определенного изделия основную роль играет его предназначение и сфера применения.

Если рассматривать отопительные системы и ГВС, то в этой сфере чаще всего используются пластины, которые сделаны из нержавейки, и пластичные уплотнители из специальной резины NBR или EPDM. Наличие пластин из нержавеющей стали дает возможность работать с тепловым носителем, нагретым до 120 градусов, в другом же случае теплообменник может разогревать жидкость до 180°C.

Между пластинами  для герметизации расположены прокладки

При применении теплообменников в промышленной сфере и их подключении к технологическим процессам с действием масел, кислот, жиров, щелочей и других агрессивных сред используются пластины, которые сделаны из титана, бронзы и иных металлов. В этих случаях требуется установка асбестовых или фторкаучуковых прокладок.

Выбор теплообменника выполняется с учетом расчетов, которые производятся с помощью специального программного обеспечения.

Во время расчетов необходимо учитывать:

• расход нагреваемой жидкости;
• изначальная температура теплового носителя;
• затраты теплоносителя на отопление;
• необходимая температура прогревания.

В качестве нагревающей среды, которая протекает через теплообменник, может применяться нагретая вода до температуры 90-120°C или пар с температурой до 170°C. Тип теплового носителя подбирается с учетом вида используемого котельного оборудования. Размеры и число пластин выбираются так, чтобы получился теплоноситель с температурой, которая соответствует действующим стандартам — не выше 65°C.

Теплообменник может быть изготовлен из разных видов металла

Необходимо сказать, что главными техническими характеристиками, которые при этом также считаются и основными преимуществами, являются компактные габариты оборудования и возможность обеспечить довольно значительный расход.

Диапазон площадей обмена и вероятных расходов у аппаратов довольно высокий. Самые маленькие из них, к примеру, от компании Alfa Laval, имеют размер поверхности до 1 м² и при этом обеспечивают прохождение количества теплоносителя до 0,3 м³/час. Наиболее же габаритные приборы имеют размер около 2500 м² и расход, который превышает 4000 м³/час.

Устройство и принцип работы

Конструкция разборного пластинчатого теплообменника включает в себя:

• стационарную переднюю плиту на которой монтируются входные и выходные патрубки;
• неподвижную прижимную плиту;
• подвижную прижимную плиту;
• пакет теплообменных пластин;
• уплотнения из термостойкого и устойчивого к воздействию агрессивных сред материала;
• верхнюю несущую базу;
• нижнюю направляющую базу;
• станину;
• комплект стяжных болтов;
• Набор опорных лап.

Такая компоновка агрегата обеспечивает максимальную интенсивность теплообмена между рабочими средами и компактные габариты устройства.

Конструкция разборного пластинчатого теплообменника

Чаще всего, теплообменные пластины изготавливаются методом холодной штамповки из нержавеющей стали толщиной от 0,5 до 1 мм, однако, при использовании в качестве рабочей среды химически активных соединений, могут использоваться титановые или никелевые пластины.

Все пластины, входящие в состав рабочего комплекта, имеют одинаковую форму и устанавливаются последовательно, в зеркальном отражении. Такая методика установки теплообменных пластин обеспечивает не только формирование щелевых каналов, но и чередование первичного и вторичного контуров.

Каждая пластина имеет 4 отверстия, два из которых обеспечивают циркуляцию первичной рабочей среды, а два других изолируются дополнительными контурными прокладками, исключающими возможность смешивания рабочих сред. Герметичность соединения пластин обеспечивается специальными контурными уплотнительными прокладками, изготовленными из термостойкого и устойчивого к воздействию активных химических соединений материала. Устанавливаются прокладки в профильные канавки и фиксируются с помощью клипсового замка.

Принцип работы пластинчатого теплообменника

Оценка эффективности любого пластинчатого ТО осуществляется по следующим критериям:

• мощности;
• максимальной температуре рабочей среды;
• пропускной способности;
• гидравлическому сопротивлению.

Исходя из этих параметров подбирается необходимая модель теплообменника. В разборных пластинчатых теплообменниках регулировать пропускную способность и гидравлическое сопротивление можно, изменяя количество и тип пластинчатых элементов.

Интенсивность теплообмена обусловлена режимом течения рабочей среды:

• при ламинарном течении теплоносителя интенсивность теплообмена минимальна;
• для переходного режима характерно увеличение интенсивности теплообмена за счет появления завихрений в рабочей среде;
• максимальная интенсивность теплообмена достигается при турбулентном движении теплоносителя.

Рабочие характеристики пластинчатого ТО рассчитываются для турбулентного течения рабочей среды.

В зависимости от расположения канавок, различают три типа теплообменных пластин:

1. с «мягкими» каналами (канавки расположены под углом 600). Для таких пластин характерна незначительная турбулентность и небольшая интенсивность теплообмена, однако «мягкие» пластины обладают минимальным гидравлическим сопротивлением;
2. со «средними» каналами (угол рифления от 60 до 300). Пластины являются переходным вариантом и отличаются средними показателями турбулентности и интенсивности теплопередачи;
3. с «жесткими» каналами (угол рифления 300). Для таких пластин характерна максимальная турбулентность, интенсивный теплообмен и значительное увеличение гидравлического сопротивления.

Для увеличения эффективности теплообмена движение первичной и вторичной рабочей среды осуществляется в противоположном направлении. Процесс теплообмена между первичной и вторичной рабочими средами происходит следующим образом:

1. Теплоноситель подается на входные патрубки теплообменника;
2. При перемещении рабочих сред по соответствующим контурам, сформированным из теплообменных пластинчатых элементов, происходит интенсивная теплопередача от нагретой среды нагреваемой;
3. Через выходные патрубки теплообменника нагретый теплоноситель направляется по назначению (в отопительные, вентиляционные, водопроводные системы), а остывший теплоноситель снова попадает в рабочую зону теплогенератора.

https://www.youtube.com/watch?v=YFKOUSMERHI Принцип работы пластинчатого теплообменного аппарата Для обеспечения эффективной работы системы необходима полная герметичность теплообменных каналов, которая обеспечивается уплотнительными прокладками.

Какие бывают теплообменники

Теплообменные пластины всегда имеют идентичную конструкцию, как и материал, из которого они сделаны. Сложные сплавы выбирают для того, чтобы иметь возможность противостоять вредному действию от теплообменной среды. В основном, титановые сплавы используются для пластин теплообменников на судах, где в качестве вредоносной среды идет морская вода.

Пластинчатые теплообменники могут отличаться методом сборки.

Методы сборки пластинчатых теплообменников бывают:

• Паяные;
• Разборные;
• Полусварные и сварные.

Пластинки в них выполняют основную функцию, которая лежит на теплообменнике. Они так же имеют контакт со средами, в которых должна постоянно изменяться температура. Пластинки внутри самого теплообменника имеют рельефную форму. Площадь теплообменника увеличивается в зависимости от формы самого рельефа. Стандартные пластины должны иметь симметричный рельеф. Если платины рифленые под углом в 30 градусов, то они называют жестким. Такое рифление обеспечивает высокий КПД теплообменника, однако в результате этого теряется давление. Применяемое рифление в 120 градусов обеспечивает потери давления меньшие, однако, при этом, и сам теплообмен происходит слабее. Пластины со средне выполненным каналом имеют рифление равное 60градусам. Кроме этого, существуют пластины, которые имеют комбинированный рельеф, называемый елочкой. Он дает дающий различные конфигурации каналов. Для работы, в один теплообменник иногда вставляют пластины с несколькими видами рифления каналов. Это что обеспечивает повышенную эффективность работы агрегата.

Для чего нужен в отоплении

Теплообменииками (далее – ТО) называют приспособления, которые генерируют тепло благодаря тому, что внутри их конструкции обмениваются между собой разнотемпературные среды. Проточным такое оборудованием называют по той причине, что носитель тепловой энергии протекает мимо нагретой поверхности, либо точки нагрева. Передающая часть – это всё, что присоединено к котлу по направлению к системе обогрева помещений, а принимающая – то, что подсоединяется со стороны центральной водопроводной системы, запитывающей котёл теплоносителем.

Очень часто такие варианты теплообменников используются для паровой системы отопления потому, что жидкость, проходящая через камеру-испаритель, не циркулирует, а проходит только один раз. Но есть и водяные системы, в которые возвращается остывшая вода из системы и вторично передаётся на камеру сгорания для нагрева, а затем – вновь в систему отопления. Но тогда эта структура должна иметь систему дополнительного впрыска холодной воды из водоснабжения для компенсации испарившейся части теплоносителя.

Факторы, которые важно учитывать при установке гидро контура

Каждая баня с оборудованием – индивидуальны, как правило, рассчитанные под потребности каждой семьи

Произвести все расчеты правильно очень важно для качества всей банной системы, эффективной работы печи и сопроводительного оборудования, достижения оптимального уровня КПД устройства

При проектировании или выборе теплообменника банного оборудования необходимо учитывать следующие параметры:

• общая площадь парильного помещения
• вид и мощность банной печи
• вместимость, литраж бака из расчета количества персон
• вид топлива, которое используется для растопки печи
• месторасположение печи (в парильне или предбаннике)
• месторасположение бака с жидкостью
• протяженность и диаметр трубопровода

Внимание! Водяной контур для банной или домашней печи является сложно устроенным оборудованием. Самостоятельное проектирование, установка теплообменника крайне не рекомендуется

При расчете всех технических параметров будущей системы нагрева воды требуются инженерные знания, учет различных нормативов, правил пожарной и эксплуатационной безопасности. Проектирование с монтажом теплообменника и сопутствующих устройств рекомендуется осуществлять только силами специалистов отрасли.

Принцип работы и устройство приточного теплообменника

Процессы, происходящие внутри агрегата, позволяют не только обмениваться агентам с камерой сгорания (энергоносителем), но также и передавать тепло на непосредственные точки потребления – к трубам, радиаторам, узлам. Поэтапно это выглядит так:

1. Поступающая из водопровода холодная вода, проходит по трубе в специальную камеру.
2. Там от электрического ТЭНа либо газа нагревается.
3. Идёт уже нагретой по трубам отопительной системы в радиаторы.

Получается, что трубы, по которым течёт холодная вода, проходят прямо через камеру топливного сгорания. Такой принцип работы заложен в кожухотрубных или трубчато-прямоугольных конструкциях, служащими главным элементом в котлах.

Если речь идет о пластинчатых конструкциях, тогда нагрев осуществляется не от газовой горелки, к примеру, а от пластин, электрических ТЭНов. В этом случае Вода может напрямую перетекать в камеру, где установлены такие нагревательные элементы, а потом уже подогретой вытекать в трубы, подающие готовый теплоноситель в отопительную систему.

Устройство проточных теплообменников:

• трубы – подающие теплоноситель и его выводящие в систему обогрева;
• корпус, защищенный от внешних воздействий, имеющий усиленную гидроизоляцию внутри (для пластинчатых конструкций);
• камера сгорания для газовых моделей с горелкой и системой пъезоподжига;
• камера с пластинами, через которую протекает вода для электрических моделей;
• элементы креплений, помогающие удерживать аппарат внутри котла.

Использование пластинчатых теплообменников в ИТП (теплоузлах) зданий при закрытой системе ГВС

     Пластинчатые теплообменники активно и широко используются при реализации схем теплоснабжения зданий с закрытой системой ГВС.

Схема подогрева холодной воды до температуры горячей воды через теплообменник, как правило, двухступенчатая. То есть, подогрев холодной воды на нужды ГВС производится на двух теплообменниках. Теплообменник первой ступени монтируется на обратке системы отопления последовательно с ней. В нем холодная вода подогревается до 30-40°С. Затем подогретая вода поступает во вторую ступень и здесь происходит догрев до нормируемой температуры горячего водоснабжения, обычно 55- 60°С, теплоносителем отопления. Вторая ступень включается параллельно или последовательно системе отопления в зависимости от схемы.

     В настоящее время для реализации таких схем в основном используют теплообменники двух фирм-производителей: Ридан и FUNKE. Ридан – это теплообменник от российского производителя (на фото ниже).

FUNKE – это немецкая, германская компания, теплообменик от этой фирмы на фото ниже.

Сравнивая два теплообменника, выскажу свое личное, субъективное мнение. Считаю теплообменники FUNKE более лучшими и надежными в работе, чем теплообменники Ридан. По крайней мере, мне FUNKE хлопот доставляли намного меньше, чем Риданы. Вообще не помню, чтобы с FUNKE какие то проблемы возникали, а вот про теплообменники от Ридан так сказать не могу. Но повторюсь, это мое частное мнение, основанное на моем личном практическом опыте.

Назначение

Данная составляющая оборудования, действующего от газа, предназначена для выполнения отопительной функции. Именно конструкция указанной детали определяет функциональные характеристики самого котла.

Тепловой обменник призван передавать тепло между тепловыми носителями. Так, от горячего источника тепло передается холодному, после чего переходит непосредственно к жидкости, которую нужно подогреть в системе.

Не стоит думать, что теплообменник – это простая деталь, представленная одной незамысловатой конструкцией. На самом деле существует несколько разновидностей данных элементов. Их тип влияет на итоговую стоимость оборудования, а также его технические характеристики.
