Самодельный коллектор
Важно соблюдать направление
Изготовление самодельного распределительного коллектора необходимо начинать с планирования. Вам необходимо определить для себя некоторые составляющие отопительной сети дома.
- Количество контуров, куда будет направлен теплоноситель.
- Количество нагревательного оборудования. Не забудьте определиться с его мощностью, температурой воды и так далее. То есть, вам потребуются его технические характеристики.
- Если в дальнейшем вы планируете встроить в систему отопления дополнительные нагревательные элементы, к примеру, тепловой насос или солнечные батареи, то и их лучше всего учесть заранее.
- Количество дополнительного оборудования (насосы, клапана, арматура, накопительные баки, термометры, манометры и прочее).
Теперь определяется конструкция прибора, особенно надо учитывать, как будет подходить каждый контур и с какой стороны (снизу, сверху, сбоку)
Обращаем ваше внимание на некоторые нюансы подключения
- Газовые или электрические котлы подключаются к коллектору или снизу, или сверху. Если в системе отопления устанавливается циркуляционный насос, то подключение производится только с торца гребенки.
- Бойлеры косвенного нагрева и твердотопливные агрегаты врезаются в коллектор только с торца.
- Подающие контуры систем отопления врезаются или сверху, или снизу.
Хорошо, если небольшой рисунок конструкции коллектора перенести на бумагу. Это даст визуальную картинку, по которой будет проще изготавливать прибор. К тому же на нем можно точно указать размерные характеристики, которые придется выдерживать в процессе изготовления. К примеру, расстояние между патрубками контуров подачи и обратки должно быть в пределах 10-20 см. Больше или меньше делать не стоит, это просто будет неудобно в плане обслуживания. В этом же диапазоне должно находиться расстояние между двумя отсеками (подачи и обратки).
Сделайте так, чтобы устройство было компактным и красивым. Рекомендуем обозначить на рисунке все резьбовые соединения с указанием размеров резьбы, не забудьте подписать все необходимые контуры. Это позволит не ошибиться при подключении. Теперь из эскиза становится ясно, сколько и каких материалов вам потребуется для изготовления самодельного распределительного коллектора.
Процесс изготовления
Обратите внимание, что отсеки подачи и обратки можно изготавливать из круглых или квадратных труб. Многие мастера отдают предпочтение последнему варианту. Они утверждают, что с ним проще работать
Они утверждают, что с ним проще работать.
Итак, вот последовательность изготовления:
- По всем размерам, которые были указаны на эскизе, необходимо приготовить соответствующие материалы. Это практически все трубы.
- Они соединяются по конструкции чертежа в соответствии с назначением каждой.
- Соединение производится при помощи сварочного аппарата.
- Места сварки обязательно зачищаются железной щеткой, если есть необходимость, обезжириваются.
- Готовый прибор обязательно тестируется на наличие протечек. Поэтому все патрубки придется закрыть герметично, оставив лишь один. В него и заливается горячая вода. Если ни один из стыков не потек, значит, работа проведена на высоком уровне.
- Коллектор надо покрасить и высушить.
- Можно проводить монтаж и подключение всех трубных систем с установкой запорной арматуры.
Более простой вариант
Теперь к вопросу, а не лучше ли купить уже готовый вариант? Здесь есть одно «НО». Готовый распределительный коллектор может точно не подойти под вашу отопительную систему, придется выравнивать теплотехнические показатели другими способами. К примеру, установкой дополнительной гребенки. А это лишние затраты и лишний объем проводимых монтажных работ. А самодельная гребенка, в которой вы учли все конструктивные особенности отопления вашего дома, точно подойдет под него и будет работать эффективно и рационально.
Так что стоит задуматься над вопросом, который был поставлен в начале статьи, как сделать распределительный коллектор своими руками? Скажем так, это несложный процесс, на который вы затратите один день. Но вы просто обязаны владеть навыками работы со сварочным аппаратом и другими слесарными инструментами. Без этого гарантировать качество прибора будет невозможно.
Для чего нужен?
При монтаже водонапорных систем существует правило: суммарный диаметр всех отводков не должен превышать диаметр подающей трубы. Применительно к отопительному оборудованию это правило выглядит так: если диаметр выходного штуцера котла равен 1 дюйму, то в системе допускается два контура с диаметром труб ½ дюйма. Для небольшого дома, отапливаемого только с помощью радиаторов, такая система будет работать эффективно.
На деле же, отопительных контуров в частном доме или коттедже бывает больше: теплые полы. отопление нескольких этажей, подсобных помещений, гаража. При их подключении через систему отводков, давление в каждом контуре будет недостаточным для эффективного нагрева радиаторов, и температура в доме будет не комфортной.
Поэтому разветвленные системы отопления выполняют коллекторными, этот прием позволяет произвести регулировку каждого контура отдельно и выставить нужную температуру в каждом помещении. Так, для гаража достаточно плюс 10-15ºС, а для детской необходима температура около плюс 23-25ºС. Кроме того, теплые полы не должны нагреваться более 35-37 градусов, иначе по ним будет неприятно ходить, а напольное покрытие может деформироваться. С помощью коллектора и запорной температуры можно решить и эту проблему.
Видео: применение коллекторной системы для отопления дома.
Коллекторные группы для систем отопления продаются в готовом виде, при этом они могут иметь разную комплектацию и количество отводов. Можно подобрать подходящий коллектор в сборе и установить его своими руками или с помощью специалистов.
Однако, большинство промышленных моделей универсальны и не всегда подходят под потребности того или иного дома. Их переделка или доработка может существенно увеличить затраты. Поэтому в большинстве случаев проще собрать его из отдельных блоков своими руками, учитывая особенности конкретной отопительной системы.
Коллекторная группа для системы отопления в сборе
Конструкция универсальной коллекторной группы показана на рисунке. Он состоит из двух блоков для прямого и обратного тока теплоносителя, оснащенных нужным количеством отводов. На подающем (прямом) коллекторе установлены расходомеры, на обратном расположены термоголовки для регулирования температуры обратной воды в каждом контуре. С их помощью можно установить требуемую скорость потока теплоносителя, которая будет определять температуру в отопительных радиаторах.

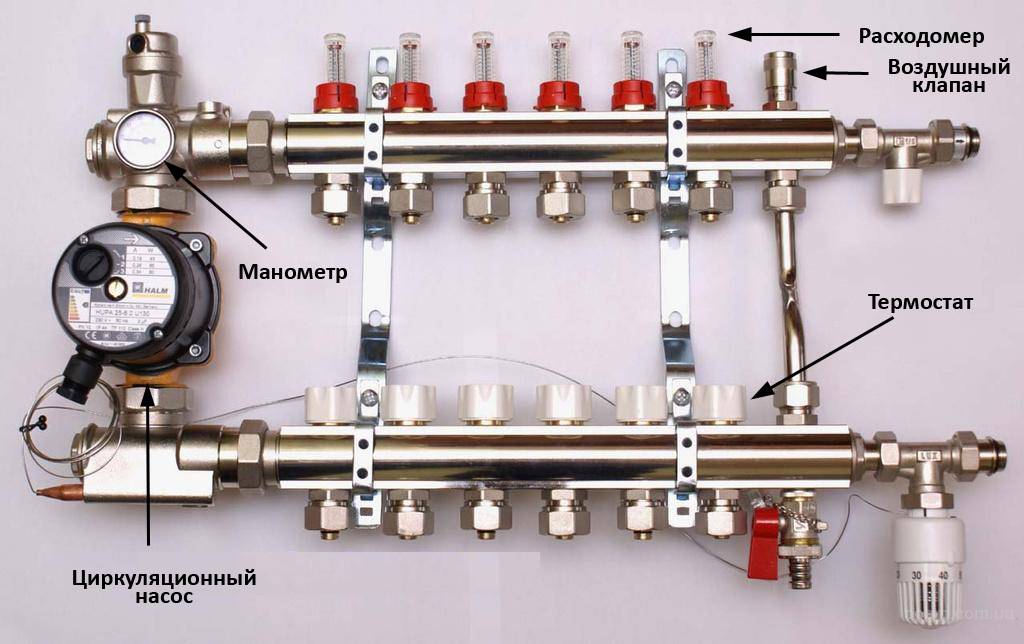

Коллекторный распределительный узел оснащен манометром, циркуляционным насосом и воздушными клапанами. Подающий и обратный коллекторы объединены в один блок кронштейнами, которые также служат для крепления блока к стене или шкафу. Цена такого блока — от 15 до 20 тысяч рублей. и если часть отводов будет не задействована, установка его будет явно нецелесообразной.
Правила монтажа готового блока показаны в видео.
Гребёнка — коллекторный узел
Самые дорогостоящие элементы в коллекторном распределительном блоке — расходомеры и термоголовки. Чтобы избежать переплаты за лишние элементы, можно купить коллекторный узел, так называемую «гребёнку», и установить необходимые регулирующие приборы своими руками только там, где это необходимо.
Гребёнка представляет собой латунные трубки диаметром 1 или ¾ дюйма с определенным количеством отводков с диаметром под трубы отопления ½ дюйма. Между собой они также соединены кронштейном. Отводки на обратном коллекторе оснащены заглушками, позволяющими установить термоголовки на все или на часть контуров.
Некоторые модели могут быть оснащены кранами, с их помощью можно регулировать подачу вручную. Такие гребенки имеют литой корпус и с торцов оснащены резьбой штуцер/гайка, что позволяет быстро и просто собрать коллектор из необходимого количества отводков.
С целью экономии коллектор для систем отопления можно собрать из отдельных элементов самостоятельно или полностью сделать своими руками.
Виды и квалификация распределительных гребёнок
Как уже было сказано выше, прибор предназначен для холодной и горячей воды. Для ещё более удобного применения они выпускаются в двух цветах — синем и красном. Это позволяет не путаться при монтаже и технических работах, что значительно облегчает жизнь в будущем.
Типы гребёнок делятся на 3 вида: с 2-мя 3-мя или 4-мя отводами. Выбор зависит от пожелания хозяина и численности узлов подачи воды в помещении. Если в вашем случае узлов 5 не нужно отчаиваться, решение есть — можно приобрести гребёнку с 2-мя и 3-мя отводами и при монтаже соединить их между собой.
Существенным плюсом коллекторной разводки труб является то, что благодаря ней имеется возможность смонтировать скрытую прокладку. Это идеально подходит для задуманного ранее интерьера комнаты, в которой будет устанавливаться гребёнка.
С точки зрения безопасности распределительная гребенка я вляется одной из самых безопасных разводок труб. После её установки жильцам не грозит опасность прорыва труб и вытекания наружу горячей воды, так как она стабилизирует её поток. В случае если в здании несколько этажей, следует поставить разводку на каждом из них. Конструкция прибора очень удобна, трубы идут от стояков напрямую к распределителю, а уже потом ко всем существующим в доме сантехническим приборам
При установке важно соблюдать равное расстояние между гребёнкой и конечным прибором
Монтаж внутренних и внешних шкафчиков по пунктам
Для начала необходимо соединить трубку для выхода и входа воды с распределительным узлом. Тщательно проверить, чтобы между ними не осталось ни малейшего места выхода воды, иначе конструкция протечёт, и будет подлежать немедленному ремонту.
- После создания конструкции в похожую на заглавную букву I английского алфавита нужно соединить оборудование с обогревательным контуром, который представляет собой схему труб-веток для обогрева пола или труб до самой батареи.
- После соединения частей идёт подключение деталей самого коллекторного шкафчика: циркуляционный насос, термостат, манометр, расходомер и воздушный клапан.
- Далее необходимо прикрепить побочные предметы, (сливной кран и трехходовой смеситель). Приборы помогают полностью контролировать процесс обогрева или охлаждения помещений.
- На этом монтаж заканчивается, остаётся прикрепить шкаф на удобный участок или поместить внутрь стены.
Где расположить для правильного контроля системы
Наиболее подходящее расположение прибора — место с кафельными полами. Это обуславливается старением комплектующих частей, приводящих конструкцию к течке, потому что контакты, как бы сильно они ни были прикручены, начинают отходить друг от друга, образуя течь. Поэтому помещать шкаф в гардеробную или в жилую комнату — неудачный вариант для долговременной эксплуатации.
Внимание! Во время неизбежного ремонта этого устройства придётся ненадолго переехать из комнаты проживания и поменять паркет. Одним из наилучших мест для расположения является кухня или коридор
В последнем варианте течь будет обнаружена сразу же, а, например, включение тёплого пола можно сделать после входа в квартиру, так, что, разувшись, почувствуется уют тёплого помещения
Одним из наилучших мест для расположения является кухня или коридор. В последнем варианте течь будет обнаружена сразу же, а, например, включение тёплого пола можно сделать после входа в квартиру, так, что, разувшись, почувствуется уют тёплого помещения.
Устройство коллектора отопления: схема
Самый распространенный горизонтальный вариант балансировочного коллектора устроен так:
Коллектор отопления с гидрострелкой
На данный момент на рынке можно встретить множество различных конструкций коллекторов.
Выше на рисунке изображен горизонтальный коллектор с гидрострелкой, но существуют вертикальные варианты подобной конструкции и выглядит это примерно вот так:
Коллектор для отопления на 3 контура
Суть здесь аналогичная той, что реализована в вертикальной конструкции.
Но есть небольшая разница в подводке труб. Тут кому, что удобнее надо смотреть по месту.
Такой коллектор вполне можно изготовить из полипропиленовой трубы большого диаметра. При этом желательно сохранять указанные на рисунке пропорции.
Если же вы стеснены в пространстве, то есть еще одна очень интересная конструкция. Её можно назвать коаксиальной:
Устройство коллектора отопления в разрезе
Здесь две трубы вставлены одна в другую. Гидрострелка в данном случае может быть подключена только отдельно.
Ладно, поговорили о коллекторах, а теперь давайте рассмотрим систему отопления на его основе. Двигаемся дальше!
Цена за 1м2 работ
Сложно самостоятельно учесть все нюансы и правильно выполнит разводку теплосети по дому. Куда лучше доверить эту работу специалистам, которые предложат оптимальный вариант и набор дополнительного оборудования. Опираясь на опыт, проектировщики и монтажники способны правильно расставить акценты в зависимости от пожелания заказчика: делать отопление с максимальной эффективностью и комфортом в эксплуатации или же стремиться к экономии средств на работу и монтаж.
Стоимость работ включает в себя отдельно установку котла, подключение дополнительного оборудования, разводку труб и установку радиаторов. По каждому пункту действует свой прейскурант, согласно которому подсчитывается стоимость всех работ по оборудованию системы отопления в доме.
| Вид работы | единицы измерения | Стоимость, руб. |
| Установка котла отопления мощностью до 50 кВт | шт. | 12000-20000 |
| Установка котла мощностью свыше 50 кВт | шт. | 25000-50000 |
| Монтаж группы безопасности | шт. | от 1500 |
| Расширительный бак | шт. | от 2000 |
| Циркуляционный насос | шт. | от 2000 |
| Установка и подключение гребенки (коллектора) | шт. | от 1500 |
| Разводка труб D16-25 | пог.м. | 60-85 |
| Разводка труб D32-40 | пог.м. | 75-90 |
| Разводка труб D55-63 | пог.м. | 90-120 |
| Разводка труб D75-110 | пог.м. | 100-150 |
| Установка и подключение радиатора | шт. | 2000-5000 |
| Установка терморегулятора | шт. | 500 |
| Опрессовка согласно требованиям производителя котельного оборудования | от 4500 | |
| Пусконаладочные работы | от 3500 |
Разводка труб от котла к радиаторам может составить в среднем 300-500 рублей за погонный метр с учетом прокладки, подключения, прохода и штробы стен. Цены представлены ориентировочные для Москвы и региона.
Схемы монтажа
Вариантов обвязки очень много. Чтобы подключить твердотопливный котел отопления своими руками, лучше использовать самые простые из них. Даже если простые схемы не подходят, то знание принципов работы системы позволит создать собственный проект.
Система открытого типа
Такие решения лучше всего подходят для отопителей на твердом топливе. Объясняется это максимальной безопасностью системы. Если внутри нее произойдет резкое повышение температуры, то контуры все равно останутся герметичными и работоспособными. Кроме того, отопление с естественной циркуляцией не нуждается в электропитании.
К недостаткам этой схемы следует отнести следующие моменты:
- Внутри системы свободно поступает кислород, ускоряющий образование коррозии на трубах.
- Нужно постоянно пополнять уровень жидкости в контурах, так как она испаряется.
- Теплоноситель в трубах имеет неравномерную температуру.
Но эти недостатки незаметны на фоне простоты, минимальной стоимости и очень высокой надежности системы. При монтаже котла по такой схеме следует учитывать то, что вход теплового агента в котел должен находиться минимум на полметра ниже радиаторов. У труб также должен иметься уклон.
Нужно будет рассчитать гидродинамическое сопротивление всех элементов системы, а во время монтажа свести к минимуму количество арматуры различного типа. Расширительный бачок следует крепить в самой верхней точке.
Закрытый отопительный контур
Подключение твердотопливного котла к закрытой системе отопления будет безопасным только в том случае, если на обратном трубопроводе установить мембранный расширительный бачок. Последний будет выполнять 2 функции: препятствовать доступу кислорода в систему и не допускать испарение теплоносителя.
При использовании этой схемы нужно помнить о следующих моментах:
- Емкость бака с мембраной должна быть не меньше 10% от емкости воды в системе.
- Трубу подачи придется оснастить предохранительным клапаном.
- В верхней точке нужно установить воздухоотводчик.
Дополнительные элементы системы придется докупать. Производители тт котлов редко комплектуют свою продукцию ими. Например, у котлов «Корди» предусмотрены места для крепления дополнительного оборудования, но самых элементов в комплекте нет.
Закрытая система относительно надежна, но не отличается равномерной температурой жидкости на разных участках. Проблема решается включением в схему циркуляционного насоса. Он обеспечит принудительное движение теплоносителя. В этом случае требования к уклонам труб в контурах и уровню монтажа теплогенератора становятся минимальными. Преимущество такой схемы в том, что в случае отключения электроэнергии задействуется байпас, обеспечивающий гравитационное движение жидкости, то есть система продолжит функционировать.
Помпу следует устанавливать на обратке перед входным штуцером котла. За счет меньшей температуры теплоносителя, идущего по обратной магистрали, насос будет работать с меньшей нагрузкой. Кроме того, это должно повысить уровень безопасности.
Подключение через коллекторы
К такой схеме прибегают в тех случаях, когда нужно к одному нагревателю подключить сразу несколько веток труб. Например, основной контур с радиаторами на стенах и дополнительный для теплого пола. Здесь без применения коллекторов не обойтись. Они нужны для балансировки системы. Если ее не сделать, то жидкость будет идти туда, где меньше сопротивление. В результате одни участки отопления будут горячими, а другие — холодными.
При использовании коллекторов можно подключить сразу несколько помп для обеспечения равномерной доставки воды потребителям. Кроме того, можно регулировать ее подачу. Главный и единственный минус такой схемы — усложнение конструкции, что влечет за собой увеличение финансовых затрат.
Отдельно следует упомянуть обвязку с применением коллекторов и гидрострелки. Она отличается от обычной схемы тем, что дополнительное устройство играет роль посредника. Стрелка имеет вид трубы, одновременно подключенной к входному и выходному патрубкам отопительного котла.
Конструктивные особенности гребенки отопления
Устройство коллектора – это фактически две гребенки (подающая и обратная). Что может входить в его конструкцию:
- Непосредственно гребенки;
- Расходомеры;
- Термоголовки;
- Терхходовые клапана;
- Гидрострелка;
- Воздухоотводчик;
- Краны;
- Запорные вентили;
- Оцинкованные кронштейны.
В зависимости от сложности узла и количества контуров комплектация и устройство могут меняться. Основные детали – это распределительная гребенка системы отопления, вентили и краны. Могут пригодиться и расходомеры, принцип работы которых – визуальная регулировка расхода теплоносителя, особенно для систем, в которых несколько контуров.
Коллектор можно сконструировать своими руками, для чего понадобятся полипропиленовые детали (трубы, тройники и т.п.) и набор запорной арматуры, а также любое другое устройство на усмотрение хозяев жилья. Полипропиленовые трубы нужно спаять. Можно использовать простейшую гребенку из нержавейки с отводами на одной стороне. Однако следует понимать, что, на первый взгляд, простая конструкция может потребовать сложного ремонта через небольшой промежуток времени или полной замены, что повлечет крупные расходы.
Гребенка для водяного теплого пола принцип работы
- нормализуют температуру воды;
- распределяют жидкость по контурам.
В отопительных котлах жидкость разогревается до 60 – 90 °C и горячей расходится по контуру.
В тёплый пол пропускать настолько горячий теплоноситель, по понятным причинам, нельзя.
Понижение температуры – одна из основных задач, реализованных в коллекторном узле. Понижение температуры может происходить двумя способами:
Подмешивание остывшего теплоносителя к горячему – это самый популярный метод. Происходит смешение в трёхходовом клапане. После того, как циркуляционным насосом жидкость прогоняется по контуру, она остывает. Именно эта, остывшая обратка добавляется к горячему теплоносителю. Пропорции того и другого потока выверяет термоголовка. Её рабочая часть устанавливается на сам клапан, а датчик – на подачу.
Вместо термоголовки может быть сервопривод. А для стабильных систем отопления, когда котёл выдает относительно одинаковую температуру, можно установить трёхходовой в одно положение, закрепить к нему термометр и контролировать градусы в ручном режиме.
Основные элементы коллекторного узла
Без циркуляционного насоса схема с водяным полом работать не будет. Также если разместить насос до трёхходового клапана, теплоноситель не зайдёт в змеевик пола, а пойдёт по малому кругу, где сопротивление меньше.
Ограничение температуры реализуется за счёт установки в систему специальной термоголовки, которая измеряет температуру теплоносителя. Внешне она похожа на радиаторный терморегулятор, но принципиально отличается от последнего, который измеряет температуру воздуха в помещении.
Человек выставляет комфортный для себя показатель, а прибор, фиксируя превышения порога, ограничивает просвет внутри прибора, сокращая поток теплоносителя.
Теплые полы российского производства пользуются все большим спросом. Теплый пол национальный комфорт – отзывы и стоимость.
На что следует обратить внимание при выборе коллектора для теплого пола, расскажем тут
