Решетка для радиатора отопления

Как выбрать материал экрана?

Экран может быть выполнен из различных материалов:

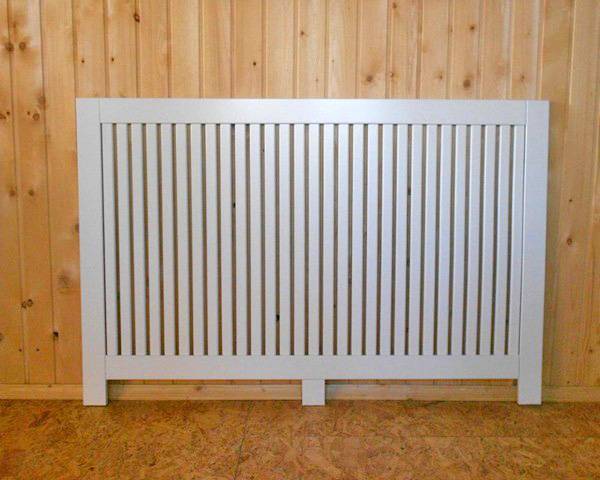

Дерево

Натуральный нетоксичный материал. Единственный его недостаток – теплоемкость. Пока не нагреется экран радиатора, в помещении будет холодно. Следует избегать массивных закрытых экранов. Выглядит богато и стильно, подходит для детских комнат.

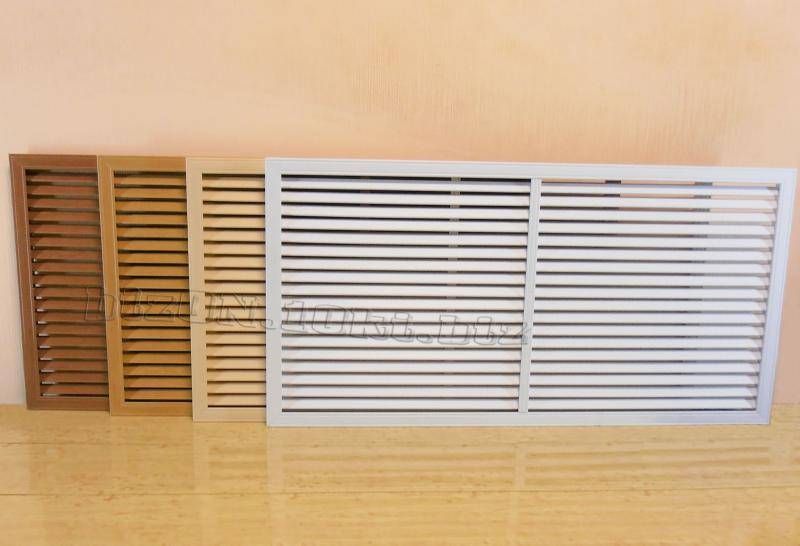

Листовой металл

Чаще всего используется нержавеющая сталь и алюминий. Теплопотери минимальны (до 3%). Тонкий металлический лист прост в монтаже, но не всегда выглядит эстетично.

Гипсокартон

Из гипсокартона делают только основу конструкцию, а решетку для экрана лучше все же использовать съемную металлическую.

Стекло

Выглядят изысканно и стильно. Для изготовления таких радиаторов используют витражное или закаленное стекло. После нанесения пескоструйного рисунка или фотопечати экран становится украшением интерьера. Из существенных недостатков – повышенная хрупкость.

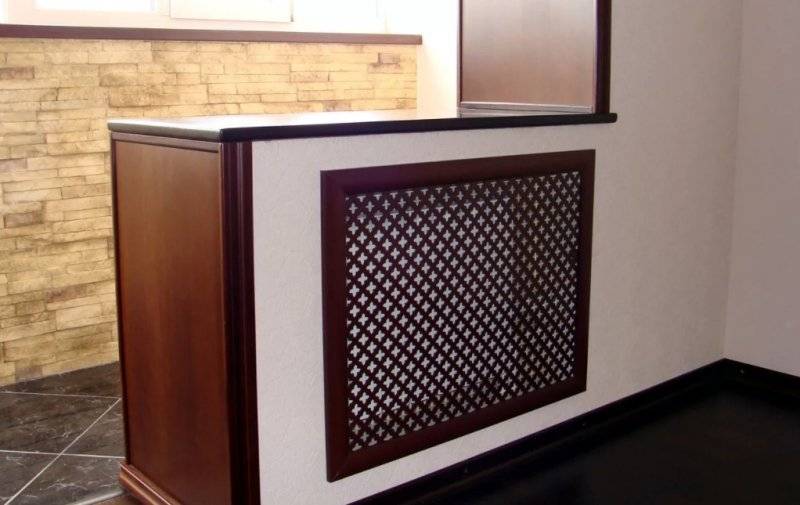

МДФ и ХДФ

Просты в уходе, невысокая себестоимость, высокие декоративные качества. Размягченные волокна древесины прессуют, в процессе выделяется натуральное вещество лигнин, склеивающее волокна. Вредные связующие не используются. Тонкие ажурные экраны выполняют чаще из ХДФ (High Density Fiberboard) – слой получается тоньше, с большим количеством перфорации.

Ковка

Такие решетки красивы, но слишком ажурны. Ковку часто комбинируют с контрастным фоном, на котором элементы будут смотреться ярче. Лучшую циркуляцию обеспечивают металлические листы.

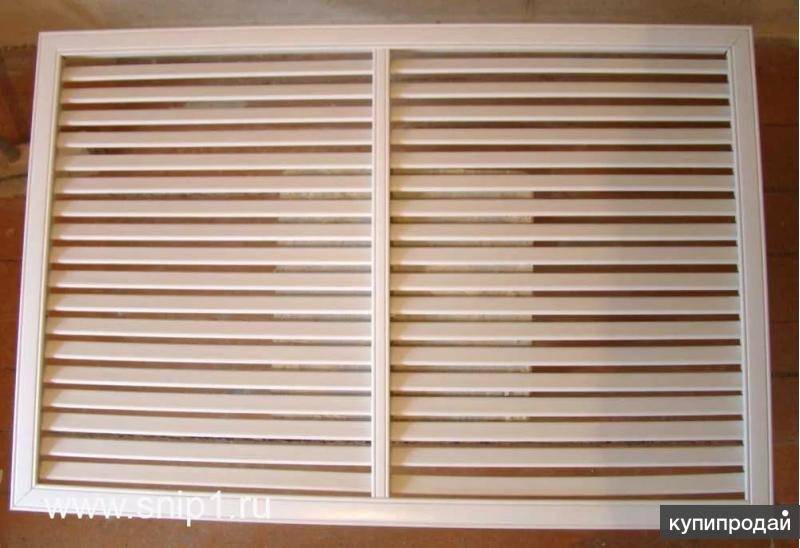

Пластик

Гигиеничный влагостойкий материал, но смотрится дешево. Его не рекомендуют к использованию в жилых комнатах, чаще в ванных или офисных помещениях. Экраны изготавливают из термостойкого пластика, выдерживающего нагрев до 80 градусов. Лучше устанавливать под наклоном.

Экзотические материалы

Решетки могут изготавливать из ротанга, бамбука, коры, плетеных веток. Для декора используются краски, стразы, декоративные сетки и прочие элементы.

2 Требования к решетке на батарею

Главное условие выбора экрана — приспособление не должно мешать работе батареи. Для этого оно должно соответствовать следующим требованиям:

1. 1. Не создавать помехи для циркуляции теплого воздуха и распространения теплового излучения. Для этого отверстия на лицевой панели должны занимать не менее 50% площади, а также должно быть свободное место над радиатором для прохождения конвекционных потоков.
2. 2. Материал должен иметь хорошую теплопроводность, чтобы не мешать прохождению тепловой энергии.
3. 3. Внутреннюю часть декоративной решетки для батарей отопления рекомендуется окрасить в черный цвет, что обеспечивает хорошее поглощение тепла и передачу его в комнату. Наружную часть можно выкрасить в любой оттенок, подходящий к дизайну помещения.
4. 4. Конвекторные потоки, которые создает радиатор, перемещаются по поверхности пола и приносят с собой большое количество пыли и грязи. Все это оседает на радиаторной решетке, поэтому она должна быть удобной для уборки, в том числе с моющими средствами.
5. 5. Радиаторная решетка выполняет не только декоративную, но и защитную функцию. Она закрывает острые углы батарей и их горячую поверхность. Это особенно актуально, если в доме есть маленькие дети. Материал изготовления должен быть прочным, а конструкция — с закругленными углами.

https://youtube.com/watch?v=iJ80k_ZyqOI

Немного о теплотехнике и решетках на батареи

Даже если для отделки понадобятся решетки радиатора, не забывайте, что батареи нужны для обогрева помещения. Любой экран снижает теплоотдачу, даже самый нежный и тонкий. Другой вопрос, что один снизит количество передаваемого тепла на 10-15%, а другой – на 60% и даже больше. Вряд ли вам захочется сидеть в красивой, но холодной комнате, поэтому при выборе декоративного гриля также следует учитывать, как будет распространяться тепло.

Распространение тепла

Принцип теплоотдачи от безрешеточного радиатора показан на рисунке. Основная идея – воздух должен течь снизу, проходить по батарее, нагреваться, подниматься. Так работает наше отопление. Помните об этом при выборе сетки или экрана. Для нормальной циркуляции воздуха внизу должен быть зазор, а вверху не должно быть крышки. В крайнем случае крышка должна иметь большую площадь перфорации.

Неплохой вариант: большие отверстия позволяют воздуху свободно перемещаться

Но если посмотреть на многие декоративные сетки, сразу можно сказать, что в комнате будет холодно. Это особенно актуально для решеток радиаторного отопления коробчатой ​​формы, у которых со всех сторон стенки. Если они очень нежные, как на фото выше, проблем не так много, но если они из массива дерева (как на фото ниже), почти без сверления или с минимальными отверстиями, будьте готовы к неэффективности обогрева.

Верх аккумулятора покрыт прочным слоем дерева без дырок

Дерево, конечно, эстетичный материал, но он обладает высокой теплоемкостью. Пока дрова не нагреются, в комнате будет холодно. А так как массив расположен над радиатором и нет отверстий для циркуляции, то радиатор под такой решеткой будет теплым, но в помещении будет холодно.

Стоит ли овчинка выделки: «за» и «против» установки экрана

На форумах, посвященных вопросам отопления жилища, постоянно идет полемика между сторонниками и противниками установки отражающих экранов за радиаторы. Одни участники таких дебатов говорят, что экраны обеспечивают реальную прибавку температуры и экономию средств, затрачиваемых на отопление. Представители другого лагеря уверены, что экраны имеют скорее психологический эффект.

Я собрал основные доводы обеих сторон в таблицу:

Доводы «За»	Доводы «Против»
Затраты на отражатель (если монтаж сделать своими руками) невелики. При стоимости рулона утеплителя в 18 кв. м 1,5 тыс. руб. справиться с оснащением экранами всего дома можно за 2–3 тыс. руб.	Из-за низкой эффективности экрана затраты на его создание – это деньги, выброшенные на ветер.
Соорудить экран просто, с этим справится человек без специальных навыков.	Если не понимать, что и как нужно делать, можно нарушить ход воздушных потоков и снизить эффективность радиатора отопления.
Экран экономит 5–7% энергии, излучаемой радиатором.	Экран защищает только 5% внешней стены помещения. Через остальную площадь, не защищенную отражателем, улица обогревается по-прежнему.
Температура в комнате, оснащенной отражателем тепла, будет выше на 2–3 °C при прочих равных условиях.	Зачастую объективных доказательств экономии нет, а все разговоры об эффективности основаны на «эффекте плацебо».

Назначение решеток для радиаторов

Решетка на стальном радиаторе

Декоративная панель на радиаторе (батареи) отопления предназначена для скрытия ее поверхности. Их установка не должна влиять на эксплуатационные характеристики элементов системы. Одновременно с этим декоративные решетки на радиаторы отопления выполняют защитную функцию. Температура их поверхности значительно ниже, чем нагревательных приборов.

Для выполнения этих задач конструкция должна обеспечивать нормальную циркуляцию воздуха вокруг отопительного прибора. Также обязательным условием является простой демонтаж для оперативного проведения ремонта или профилактических работ. Поэтому прежде чем делать декоративные решетки на радиаторы отопления своими руками – нужно ознакомиться с особенностями заводских конструкций:

• Габариты панели должны превышать размеры батареи на 10-15 мм в зависимости от формы последней;
• После монтажа расстояние между поверхностью радиатора и защитного экрана — не менее 20-25 мм. Это необходимо для создания конвекционных потоков;
• Металлические или деревянные решетки для радиаторов отопления имеют ячеистую поверхность для фронтального и бокового поступления воздуха к батарее.

Одним из ключевых моментов является минимальная площадь контакта навесной конструкции с нагревательным элементом. Это необходимо для минимизации тепловых потерь и несильного нагрева поверхности решетки.

Независимо от выбранной модели, будь то металлические решетки на радиаторы отопления, деревянные или пластиковые – в процессе нагрева они не должны выделять вредные элементы или неприятные запахи.

Для чего нужны решетки

Чаще всего решетки на радиаторы устанавливают с целью декорирования — порой они бывают очень красивыми. С их помощью можно даже приукрасить комнату.

Вторая задача, которую они часто выполняют — прикрытие острых и жестких граней. Это особенно актуально в семьях с детьми или в комнатах, где установлены непривлекательные травмоопасные чугунные радиаторы старого образца («гармошка») — они могут разве что вписаться в помещения, оформленные в стиле лофт.

Кроме того, установив декоративные решетки, можно:

1. Защитить радиаторы от загрязнений и пыли.
2. Обеспечить равномерное распространение теплых воздушных масс по всей комнате — при правильной установке они не препятствуют циркуляции воздуха.
3. Обезопасить маленьких детей от ожогов и ушибов в случае соприкосновения с отопительными приборами — температура поверхности решеток значительно ниже, чем батарей.

Если радиатор расположен не в нише, то его можно накрыть футляром с крышкой — и в комнате появится полка. Еще один плюс — такие решетки не требуют периодического окрашивания.

Снижают ли теплоотдачу

Решетки на радиаторы нужны не только для декорирования — батареи должны обогревать помещение.

Принцип переноса тепла от радиатора отопления без решетки заключается в том, что воздух поступает снизу, проходит вдоль батареи, нагревается и уходит вверх — так работает отопление.

Об этом следует помнить при выборе решетки:

• чтобы воздух нормально циркулировал, внизу декоративного экрана должен быть был зазор, а крышка вверху должна иметь большую площадь перфорации;
• решетки в виде короба, имеющие стенки со всех сторон, должны быть очень ажурными; если же они сделаны из массива дерева, почти не имеют перфорации либо отверстия слишком малы, отопление будет неэффективным.

Любая решетка на отопительные батареи снижает теплоотдачу, даже самая ажурная и тонкая. Но в зависимости от материала изготовления, в одном случае количество передаваемого тепла может понизиться на 10—15 %, а в другом — на 60 % или даже больше.

Использование в изготовлении решеток теплопроводного материала (например, дерева) может, наоборот, увеличить теплоотдачу.

Монтаж решетки радиатора

Выполнить работу просто. Решетка для радиатора монтируется в несколько этапов:

1. Наметить горизонтальные линии, чтобы короб стоял ровно. Делается это с помощью обычного или лазерного уровня.
2. Карандашом или ручкой отметить места, где будут располагаться отверстия для шурупов или пластиковых дюбелей.
3. Проделать отверстия в стене и удалить из них остатки пыли.
4. В готовые отверстия вставить пластиковые дюбели до упора внутрь.
5. Края отверстия замазать клеем или смоляным составом.
6. Приступают к установке самого экрана. Его петли совмещают с проделанными ранее отверстиями вдевают шурупы. Так вся конструкция прочно фиксируется.

Монтаж пленок за радиаторы простая последовательность действий

С технологической точки зрения фольга за отопительной батареей устанавливается без каких-либо затруднений. Все работы вы выполните качественно и быстро, если прислушаетесь к некоторым советам.

Во-первых, не приобретайте матовый металлизированный материал. Используйте исключительно полированную фольгу.

Во-вторых, не покупайте пленки с двухсторонними пленками. Одной воздушной прослойки для обеспечения качественного теплоотражения вполне достаточно.

В-третьих, оставляйте зазор порядка 1,5–2 см с двух сторон слоя изолятора. Он необходим для получения оптимального термосопротивления отражателя (1,15 кв.м*°С/Вт).

Приготовьте жидкие гвозди либо стандартный клеящий состав, используемый для монтажа обоев, а также непосредственно отражающую фольгу, и приступайте к ее установке. Порядок действий следующий. Сначала тщательно замеряете размеры настенных участков, где планируется установка экрана, либо ниш.

Параметры пленки должны соответствовать проекции батареи отопления на стенку. К полученному результату добавляете еще около 10 %. В этом случае теплоотражающий потенциал фольги будет немного большим. Некоторые мастера говорят, что лишние сантиметры не нужны.

Эффект от них будет незначительным, а вот торчащие из-за радиатора края экрана сильно испортят эстетику помещения. Смотрите сами, выбирайте подходящий лично вам вариант.

Затем удостоверьтесь в том, что между нагревательным прибором и пленкой, которую вы будете монтировать, останется зазор не менее 1,5 см. Когда свободного пространства не хватает, придется отрегулировать подвеску радиатора, чтобы обеспечить недостающие сантиметры.

Далее снимаете радиатор. Намечаете места, где расположены его крепежные скобы. Демонтируете их. Осматриваете кирпичную либо бетонную кладку стеновой поверхности.

При наличии щелей, трещин, прочих дефектов заштукатуриваете их (или шпаклюете). Выравниваете стену, наклеиваете экран (обмазываете обойным либо полимерным составом его обратную сторону).

Вместо клея, как было отмечено, разрешается применять жидкие гвозди. В некоторых случаях допускается использовать степлерные скобы или маленькие гвозди для крепления фольги (если они без особых проблем входят в материал стенки и прочно удерживаются в нем). Аккуратно возвращаете подвесы на место и устанавливаете батарею.

Дополнительно дадим несколько полезных рекомендаций домашним умельцам, которые впервые монтируют теплоотражающие изделия. Если во время установки экрана вы повредили его наружное покрытие, место пореза можно замаскировать пленками ЛАМС либо ЛАС.

Они изготавливаются из фольги и не снижают эффективность отражения тепла. Не пытайтесь найти экраны чересчур большой толщины. Практика показывает, что пяти сантиметров вполне достаточно для качественно сбережения тепла в доме.

Рекомендации по процессу монтажа

• Установка теплоотражающего экрана за батареей технологически проста, но будет выполнена быстрее и качественнее, если учитывать следующие практические рекомендации:
• максимальный эффект при использовании пенофола и аналогичных материалов достигается при наличии воздушного зазора в 15-20 мм с обеих сторон изолирующего слоя. В этом случае достигается термическое сопротивление изолирующей конструкции до 1.1-1.2 (м∙°С)/Вт. Монтаж производится на деревянные рейки, а пенофол должен быть с двухсторонним фольгированием (тип B);
• в большинстве случаев для обустройства экрана-отражателя для батарей достаточно одной воздушной прослойки – между радиатором и изолирующим материалом. Двухстороннее фольгирование в этом случае необязательно;
• при выборе отражателя следует учитывать, что фольга должна быть полированной (не матовой).

Как усилить теплоотдачу экрана

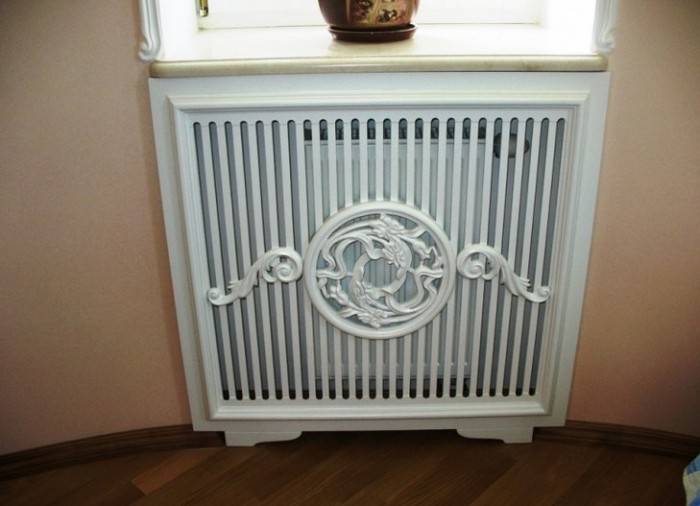

Деревянный экран с резьбой

Подача тепла осуществляется методом лучеиспускания в ИК диапазоне и за счёт потоков теплого воздуха – конвекции. На изменение соотношений этих двух показателей могут влиять перепады температуры горячей воды в отопительной системе, а также тип конструкции и внешние условия.

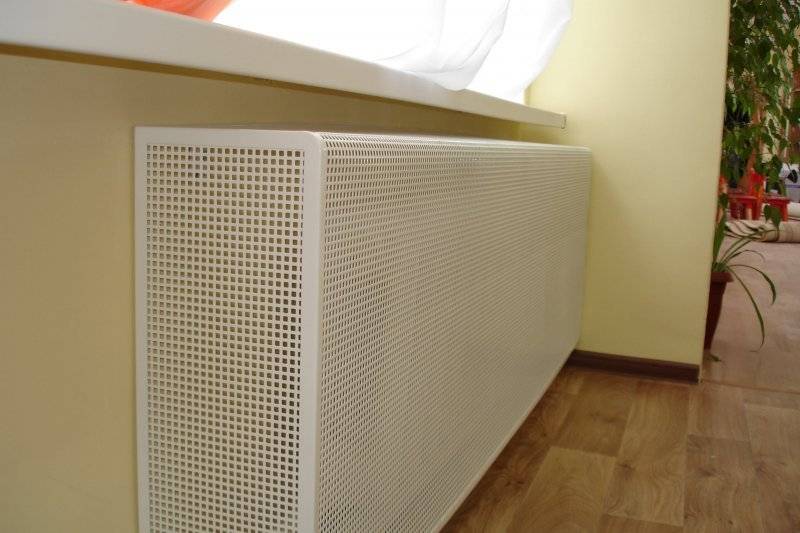

Металлический экран

Металлический зкран для батареи

Для того, чтобы коробка для батареи имела хорошую теплопроводность, её внутренность нужно покрасить в чёрный цвет. Тогда она будет поглощать ИК от отопительного устройства и подавать его в комнату. Усилить теплоотдачу можно, добавив дополнительное тепловое экранирование со стороны стенки. Для этого идеально подойдёт теплоизолирующий синтепон с односторонним алюминиевым покрытием. Такой материал способствует отражению потока ИК от стенки и практически не проводит тепло. Толщина материала должна быть не менее 5 см. Также можно использовать пенопласт с алюминиевым покрытием, правда, он менее практичен и не сгибается. Поэтому его будет довольно трудно засунуть за отопительный прибор.

Ошибки, которые часто совершают при изготовлении декоративного экрана для батареи

1. Конструкции с минимальной вентиляцией препятствуют нормальному конвенционному процессу. Образовавшаяся в результате этого подушка с тёплым воздухом ещё больше уменьшает теплообмен. С таким устройством идёт потеря тепла как минимум на 25 %.
2. Дизайнерские недоработки. К примеру, когда батарея зашита, вроде бы всё ничего, но вот труба осталась снаружи. Здесь имеет место явный дизайнерский просчёт.
3. Густо обрешёченный экран с планками, ширина которых больше, чем промежутки между ними, также является неэкономичной. В таких конструкциях теплоотдача снижается на 7-10 %.

Как установить решетку на батарею

Безусловно, радиаторы или прочие отопительные конструкции присутствуют в каждом доме, потому в некоторых случаях более выгодно будет установить подобную конструкцию самостоятельно. Если учесть, что в качестве материала основной системы используется чугун, то процесс маскировки батареи может быть достаточно аккуратным и простым.

Следует также учесть, что решетка на батарею своими руками из дерева будет самым оптимальным вариантом, так как его достаточно просто приобрести и обработать, к тому же нет необходимости приобретать специальную технику для установки. Как сделать решетку на батарею, смотрите на видео:

Весь процесс заключается в следующем:

1. .Для начала необходимо замерить батарею, включая ее ширину и длину, расстояние между низом батареи и полом, а также между передним краем и стеной. Затем следует определить размер припуска, который потребуется при установке деталей самого экрана для батареи отопления. Также следует наметить как минимум две точки крепления экрана к полу и стене.
2. Далее стоит определиться с материалом. Если решетка для батареи своими руками изготавливается из дерева, то для каркаса используется дерево, а вот сетка делается из тканевых лент.
3. Затем, приступаем к вырезанию деталей необходимого размера, а также хорошо их обрабатываем, чтобы минимизировать разрушение породы.
4. Собираем каркас из металлических реек, которые крепятся при помощи саморезов.
5. Потом крепим созданную каркасную конструкцию на место.

В качестве альтернативы можно натянуть пластиковую сетку, так передняя часть будет сплошной и на нее можно будет поклеить обои.

Какие материалы используют

На батареи чаще всего навешивают металлические или деревянные решетки. довольно распространены изделия из МДФ, все чаще стали появляться резные изделия из ХДФ. В этой статье поговорим об изготовленных из дерева и древесных материалов, а о металлических экранах читайте тут.

В соответствующем интерьере древесина всегда выигрывает. Она несет ощущение спокойствия, надежности и уюта. Когда уместна будет декоративная деревянная решетка? Когда есть хотя-бы еще один элемент из дерева. Например, она прекрасно будет сочетаться с полом, еще лучше, если помещение отделано деревянными панелями. Отлично будет смотреться комбинация: деревянный пол, деревянные двери и том же стиле и цвете декоративная решетка радиатора отопления.

Древесина всегда в тренде

Даже если рама окна и подоконник хотя бы по цвету соответствуют, это уже смотрится гармонично.

Могут совпадать по цвету только двери, и то, расположенная рядом деревянная решетка, закрывающая радиатор отопления, смотрится органично.

Но дерево — удовольствие недешевое. В нашей стране оно более доступно, чем, например, в Европе, но все равно, стоимость качественных изделий высока. Тем более что из сосны эти изделия делают редко: она не самым лучшим образом переносит нагрев. Чаще используют ольху, липу, бук или дуб, которые сами по себе недешевы. Для тех, у кого есть навык работы с деревом, можно посоветовать сделать все самостоятельно. Тогда цена будет не такой высокой. Для тех, кто не очень дружит со столярным инструментом, остается бюджетный вариант: решетки из МДФ или его улучшенного варианта ХДФ.

Из нового ХДФ получаются очень декоративные вещи

Сразу оговоримся, что МДФ не содержит никаких посторонних связующих. Получается прессованием при высокой температуре и давлении измельченных древесных отходов. При высоком давлении и температуре из древесных волокон выделяется лигнин, который и связывает частицы между собой. Потому материал считается безопасным: уровень выделения формальдегида такой же, как и у натуральной древесины.

МДФ не боится влаги и нагрева. Неплохие свойства для решеток, закрывающих батареи. Он легко обрабатывается, может покрываться эмалями или ламинироваться. Его часто используют для создания ламината. Кстати, такая пара — ламинат на полу и решетка на радиатор из МДФ — отличное сочетание

И, что немаловажно, долговечное, легкое в уходе и недорогое

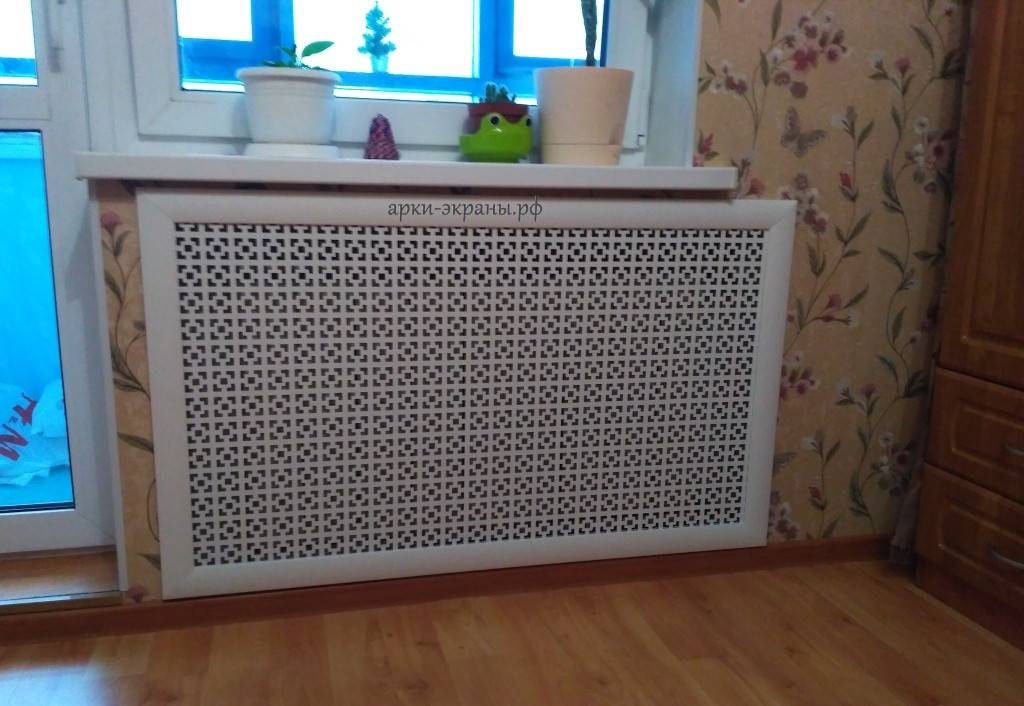

Вот такая плоская решетка их ХДФ

ХДФ производится практически также как и МДФ, только при более высоком давлении. В результате материал получается тонкий — стандартная толщина 3-4 мм, с равномерной структурой и плотностью. Он стабильно держит форму при температурных воздействиях, переносит высокую влажность. Его поверхность очень ровная, хорошо ламинируется, лакируется, окрашивается. Потому материал все активнее используется в мебельной промышленности. Высокая плотность позволяет при помощи лазерной резки создавать декоративные ажурные решетки.

Есть еще один вид натурального материала, из которого довольно часто делают легкие декоративные решетки для радиатора отопления. Это ротанг. Из него плетут решетку, которую потом закрепляют на каркасе. Получается стильная легкая конструкция.

Когда стоит применять решетку для радиатора отопления

Для чего вообще нужна декоративная решетка для радиатора отопления? Попробуем рассмотреть несколько ситуаций:

• Для маскировки старых и некрасивых радиаторов;
• Для реализации дизайн-проекта;
• Для защиты детей;
• Для повышения теплоотдачи.

Теперь немного подробностей.

Маскируем старые батареи решетками

Если вас угнетает вид ваших старых радиаторов отопления, а денег на их замену нет, то наилучшим решением здесь будет покупка красивого экрана.

Все мы знакомы со старыми стальными и чугунными радиаторами отопления. В них нет даже зачатков дизайна, поэтому они не могут порадовать жильцов своим внешним видом. Если радиатор прячется за занавеской, то это еще полбеды. А что делать тем, кто не любит занавески? Что если радиатор стоит не под окном, а где-то у глухой стены? А что если занавески полупрозрачные? Во всех этих случаях выручит декоративная решетка для радиатора отопления.

Стальные и чугунные батареи, раздражающие своим внешним видом, можно закрыть любыми видами декоративных решеток – начиная от навесных и заканчивая коробами. Эффективность теплоотдачи при их использовании не снижается, а в некоторых случаях экраны позволяют скорректировать направление теплового потока. В этом случае они играют сразу две роли – декоративную и полезную.

Реализуем дизайн-проект

Дизайнеры любят декоративные экраны для радиаторов отопления за их универсальность и низкую стоимость, по сравнению с дизайнерскими радиаторами.

Вы решили сделать в своей квартире первоклассный ремонт и уже обратились к опытному дизайнеру? Тогда вам нужно позаботиться не только об отделке помещений, но и о декорации радиаторов. Впрочем, об этом вам скажет сам дизайнер – они любят прятать радиаторы за декоративными экранами. А все дело в том, что в современных дизайн-проектах нет места убогим и некрасивым предметам.

Создаваемые руками профессионалов дизайн-проекты предусматривают соблюдение определенной стилистики отделки жилых помещений. И в большинстве таких проектов радиаторы подлежат обязательной маскировке с помощью решеток – они могут быть готовыми или сделанными под заказ. В результате мы получаем красивые комнаты с красивыми декоративными решетками, закрывающими ненужные взору радиаторы.

Альтернативой декоративным решеткам могут стать дизайнерские радиаторы. Но их стоимость готова отпугнуть кого угодно – даже тех, у кого есть деньги.

Реализация защиты от ожогов

Маленькие дети очень любопытны. Поставив экран на батареи отопления вы убережете их от ожогов.

Если отопительное оборудование работает со сбоями, температура теплоносителя может подняться до ненормальных величин. Даже если температура поднимется до +90 градусов, прикоснуться к батарее будет сложно. Что касается детей, то для них прикосновение к горячей батарее может привести к ожогам. Если вы боитесь горячих батарей, установите декоративные решетки на радиаторы отопления и будете спокойны за безопасность играющихся на полу детей.

Красивые экраны для радиаторов отопления станут идеальным дополнением для детской комнаты – с их помощью вы сможете создать абсолютно безопасные условия для игр детей.
