Русская мини-печь своими руками

Порядовые схемы печей с лежанками

Современные печники изучили секреты далеких предков и внесли в классические схемы полезные изменения, увеличивающие КПД и помогающие экономно расходовать топливо. Выбирать есть из чего: простые печи с лежанкой, отопительно-варочные устройства, комбинированные модели с лежанкой и камином. Лежанку можно использовать не только для отдыха, она отлично подходит для сушки грибов и ягод, также может служить сушилкой для обуви и одежды.

Русская печь с лежанкой – неумирающая классика

Печь с камином – максимум комфорта

В интерьер современных домов лучше всего вписывается печь-камин с лежанкой, наполняющая комнату не только теплом, но и великолепным зрелищем живого пламени. Благодаря увеличенной площади нагрева, существенно повышается теплоэффективность камина. Все чаще предпочтение отдают закрытым топкам длительного горения – это повышает безопасность печного оборудования, облегчает эксплуатацию и помогает экономно расходовать топливо.

Современная печь-камин с топчаном

Усовершенствованная печь с камином и лежанкой работает в летнем и зимнем режимах. Регулировку движения газов осуществляют при помощи задвижек. В летнем режиме открывают 7, 6 и 9 задвижки, при этом горячие газы выходят в дымовую трубу, а массив печи не нагревается.

Общая схема печи с камином и лежанкой

Зимой печь полностью прогревается при открытой 7 задвижке. Для прогрева лежанки и варочной камеры открывают заслонки 7 и 9. Камин работает при открытой 5 задвижке. Для подготовки топки к выпечке сначала открывают 7 и 9 заслонки, после выгорания топлива их закрывают, очищают топливник от золы, ставят хлеб в духовку и задвигают 11 заслонку.

Для строительства каминной печи с лежанкой своими руками необходимо приобрести 3000 штук шамотного кирпича, около 1000 кг глины, 2000 кг карьерного песка и 300 кг мертеля.

Первые ряды укладывают в перевязку

3 и 4 ряды, установка дверки

Монтаж колосниковой решетки

Кладка 7 и 8 рядов

Правила кладки 9 и 10 рядов

Установка чугунной плиты

Последующий этап кладки, установка заслонок

Крепление стального листа

Кладка 35 и 36 рядов

Шведка с топчаном – вариант для небольшого домика

Отопительно-варочная печь “Шведка” популярна у поклонников печного отопления благодаря компактности и простоте кладки. Современные мастера дополнили излюбленную модель загородных жителей удобной лежанкой. Эту функциональную конструкцию рекомендуется устанавливать между кухней-столовой и спальней. Она легко справляется с отоплением помещения площадью 25 квадратных метров.

В летнем режиме во время топки печи открывают обе дымовые задвижки, а зимой закрывают вторую (маркировка на схеме «2»), благодаря чему горячие газы устремляются по длинному дымоходу, нагревая основание очага и место для отдыха. Размер основания: 114,8*76,5 см, габариты топчана: 178,5*63,8 см. Построить эту печь-лежанку своими руками, используя приведенную ниже порядовку, сможет печник, имеющий начальные навыки кладки печного оборудования.

Для сооружения этой конструкции требуется 900 штук красного кирпича и 200 штук шамотного. Также будут нужны дверцы (поддувальная, топочная, прочистная), колосниковая решетка, варочная плита, стальной уголок.

Пояснения к схеме:

• 1 — главная дымовая задвижка;
• 2 — задвижка для летнего использования;
• 3 —потолочная противопожарная разделка;
• 4 — варочная плита из чугуна;
• 5 — колосниковая решетка;
• 6 — топочная дверца;
• 7 — поддувальная дверца;
• 8 — прочистные дверцы;
• 9 — стальные уголки и полоски;
• 10 — ниша для варки;
• 11 — печурки;
• 12 — глухая камера;
• 13 — колпаки;
• 14 — горизонтальные дымоходы для зимы;
• 15 — вертикальные дымоходы варочного режима;
• 16 — вентиляционное отверстие;
• 17 — вход разогретых газов в вертикальные дымоходы для зимнего режима;
• 18 — вход газов в дымовую трубу;
• 19 — входное отверстие;
• 20 — байпас;
• 21 — температурные щели.

Печь под казан

Этот вариант садовой печки предназначен для приготовления блюд в казане или на встроенной плите. Он имеет несложную схему кладки, и вполне может быть исполнен самостоятельно при наличии определенных навыков.

Печь со встроенным казаном

Можно, конечно, просто повесить казан над костром и приготовить пищу, но подобная печка, рассчитанная под казан, поможет равномерно распределять под ним огонь, и блюдо получится именно таким, какое должно быть по рецепту, а не с пригорелым вкусом. Кроме этого, аккуратно построенное и оформленное строение привнесет в ландшафт участка особую теплую нотку и станет элементом декоративного оформления.

Первое, с чего начинают работу над печью – это планирование на местности. Для этого нужно знать размеры постройки – в данном случае они составляют 1010×1114×800 миллиметров.

Принципиальная схема печки с казаном

• Далее, опираясь на схему, приобретаются необходимые материалы: кирпич (желательно огнеупорный); раствор из шамотной сухой смеси и песка для кладки; дверцы для поддувала, топки и прочистной камеры, колосник и варочная плита из стали толщиной не менее 3 мм.
• Хорошо устроенная площадка – это надежная основа для такой печки. Так как она не имеет такой же большой вес, как отопительно-варочные строения, капитальный фундамент под нее делать необязательно. Площадка же под печь должна быть поднята над поверхностью почвы на 10–15 сантиметров. Основу делают с помощью опалубки, и желательно конструкцию армировать с помощью металлической пятимиллиметровой проволоки.
• Главная особенность внутренней конструкции печи для казана заключается в ее форме – она напоминает усеченный конус. Это делается для того, чтобы поверхность казана прогревалась равномерно.

Важная особенность печи – каналы равномерного прогрева казана

• На подготовленной и полностью схватившейся площадке можно начинать устройство кладки. При этом производится перевязка кирпичей в углах, так, чтобы четные ряды начинались с половины кирпича, а нечетные – с цельного. Топку выкладывают из половинок кирпичей, которые срезаются под углом – это делается для того, чтобы добиться полукруглой формы.
• На схеме выше хорошо видно, что начиная с первого ряда намечается отверстие для поддувальной камеры, и на него устанавливается дверца, которая закрепляется металлической проволокой.
• На третьем ряду устанавливают колосник, и продолжается кладка стенок.
• На четвертом ряду, с задней части строения оставляют отверстие для отвода дыма и устанавливают дверцу топки, закрепляя ее так же, как и поддувальную.
• Пятый ряд – укладываются внешние и внутренние стенки.
• Шестой ряд – завершается кладка вокруг топочной дверцы.
• С седьмого по одиннадцатый ряд работа идет по схеме и выкладывается внутренняя часть топки.
• На двенадцатом ряду конструкция укрепляется металлическим уголком, сверху него устанавливается плита, в которой заранее делают круглое отверстие по размеру казана.

Отверстие можно сделать шлифмашинкой, короткими надрезами или же с помощью газорезки. Затем отверстие нужно выровнять, так как казан должен плотно в него устанавливаться на две трети своей высоты.

Такая печь поможет готовить не только в казане, но использовать плиту для кипячения воды или обжарки на сковороде овощей или мясных продуктов. Для этого нужно предусмотреть крышку, закрывающую отверстие для казана.

Приготовление раствора

При замесе кладочного раствора используют глину с низким содержанием песка — жирную и песок в пропорции 1(г) :2(п). Глину предварительно на сутки замачивают в воде, затем протирают её через сито для того, чтобы удалить из неё инородные включения. Песок должен быть сухим, его также нужно просеять. Воду в смесь нужно добавлять в таком количестве, чтобы готовый раствор по консистенции соответствовал густой сметане.

Однако приобретённая глина может несколько отличаться по жирности. Поэтому лучше предварительно провести пробный замес небольшой порцией в трёх вариантах и изготовить из этих составов лепёшки. На каком из образцов через три дня будет меньше трещин, тот вариант пропорций компонентов и нужно брать за основу при изготовлении всего объёма кладочной смеси.

Кладка русской печи с лежанкой и варочной панелью

Стандартная конструкция среднего по размерам печного агрегата включает 29-30 горизонтальных рядов кирпича. Кладка русской печи с лежанкой и плитой выполняется по следующей методике:

1. При возведении наружных стен печи 1-й ряд кирпичной кладки выкладывается из цельного кирпича. Внутреннее пространство между внешними стенками заполняется кирпичной крошкой.
2. Монтаж следующего ряда осуществляется параллельно с оформлением внутренних очистительных каналов.
3. При возведении 3-го по счёту ряда с помощью проволоки фиксируются дверцы очистной камеры и поддувала.
4. Следующий ряд закрывает очистные каналы, образуя подовый свод.
5. Кладка 5-го ряда предполагает установку колосниковой решётки для топливника, укладку внутренних поверхностей топки шамотным кирпичом, разрезанным на 2 ровные части по толщине, и монтаж дверцы топливника, расположенного над подовым каналом.
6. При кладке 6-го ряда монтируеится водяной бак.
7. В процессе кладки 7 ряда малый топливник снабжается колосниковой решёткой. Монтаж задней стенки топочной камеры выполняется без раствора.
8. При кладке 8-го и 9-го рядов фиксируется дверца малого топливника.
9. Монтируя 10-й ряд, следует выложить дно горнила и соединить своды малого и большого топливника.
10. 11-й ряд предполагает установку над обеими топочными камерами металлического уголка 50*50 мм, который послужить основанием для варочной плиты.
11. 12-й и 13-й ряды выкладываются параллельно с установкой задвижек варочной камеры и дымохода.
12. При возведении 14-го ряда выполняется вход в дымоходный канал и выводятся стенки топки с выполнением технологического отверстия для монтажа заслонки.
13. На 15-м и 16-м по счёту рядах кладка сужается. НА этом этапе нужно перекрыть варочную камеру, вывести трубу дымохода и скрепить боковые стенки металлическими полосами.
14. При монтаже 17-го ряда монтируется задняя печная стенка.
15. На 18-м ряду над горнилом следует установить шаблон, по которому будет выкладываться свод варочного отсека.
16. При кладке 19-го ряда нужно укрепить стенку над люком варочной камеры.
17. При кладке 20-го ряда свод горнила уплотняется песком.
18. 21-й ряд предполагает перекрытие горнила.
19. При возведении 22-го ряда перетрубье сужается и венчается металлической крышкой с отверстием, которое позволит перенаправлять дымовые газы по внутренним каналам печи.
20. Монтируя 23-й ряд следует установить дверцу, открывающую доступ к каналу дымохода.
21. При кладке 24-го ряда на перетрубье устанавливается регулировочная задвижка.
22. В процессе возведения 25-й и 26-ряды пространство над задвижкой полностью перекрывается.
23. Параллельно с кладкой 27, 28 и 29-го рядов перетрубье соединяется с каналом дымохода.

На завершающем этапе дымоход выкладывается до уровня перекрытия, в котором следует приготовить противопожарную разделку.

Финишная отделка русской печи выполняется только после полной просушки конструкции, определить которую можно по отсутствию мокрых полос на кладке и однородность её расцветки. На этом строительство русской печи с варочной плитой и лежанкой можно считать законченным.

Делать самому или заказывать работу

Имеет ли смысл браться за столь сложную работу самостоятельно? Сколько стоит работа опытного и надежного печника? Если 100% от стоимости материалов, как принято в общих строительных работах, то это еще не так уж дорого.

Отнюдь и отнюдь не вдвое против материала. Можно встретить предложения сложить печь за 20 000 руб, но это явная несуразица. Попробуем прикинуть сами.

Русская печь с плитой

Печник работает в средних широтах полгода, и обязательно с подручным-учеником. Считая их занятость в 100% рабочего времени, зарплату мастера в 25 000 руб, а помощника в 15 000 и время выполнения работы 7 рабочих дней (это совершенно реальный срок), получим, что простая печь обойдется не дешевле 45 000 руб, а русская печь с плитой и водогрейкой (см. рис.) в 55 000-60 000 руб.

Но через неделю уже можно будет топить. Одно лишь условие: мастер должен сообщить, где, когда и кому он уже клал печи, и их нужно осмотреть лично. Хорошие мастера обязательно запасаются рекомендателями, а если крутит и мямлит – лучше обратиться к другому.

Схемы кирпичных мини-печей

Маленькие печи занимают небольшую площадь, размеры их оснований колеблются от 50 до 70 сантиметров в ширину и до 65—100 см в длину. Высота отопительного сооружения составляет от 1,5 до 2,3 метров. В печь встраивается варочный настил, духовой шкаф, водогрейный бак. Печниками также разработаны приборы, предназначенные только для отопления дома.

Небольшая отопительная конструкция

Это самое простое отопительное сооружение. Разберем модель следующих размеров:

• ширина основания — 51 см;
• длина основания (глубина) — 89 см;
• высота — 238 см.

Мини-печку устанавливают в середине кухни или у стены. Оптимальная площадь обогрева — 20—35 метров. Вокруг печи возводят межкомнатные перегородки, что позволяет нагревать и кухню, и смежное помещение.

Внутри устройства находятся:

• топочная камера;
• поддувало;
• дымовые каналы, ведущие в дымоход.

Топочная дверца мини-печки (чугунная или стеклянная) выбирается в зависимости от эстетических предпочтений хозяев дома. Дверца из жаростойкого стекла, через которую видно, как горят дрова, придает конструкции сходство с камином. В средней и верхней части печи устанавливают две дымовые задвижки. Для прочистки каналов есть одна дверца. Для возведения этой модели прибора потребуются:

• 260 штук кирпича керамического;
• 130 штук шамотного кирпича;
• колосник (40х23 см);
• топочная (30х20 см) и поддувальная (20х14 см) дверки;
• 2 дверцы для прочистных отверстий (20х40 см);
• металлический предтопочный лист (50х70 см);
• два листа рубероида размером 60х100 мм;
• песок и глина (или готовая глиняно-песчаная смесь для кладки), глиняно-шамотная смесь.

Справка. Кладочный раствор увеличивает объем прибора на толщину швов.

Основание и верхняя часть мини-печи выкладывается керамическим кирпичом на глиняно-песчаном растворе. Топку кладут из шамотного кирпича на глиняно-шамотную смесь.

На длинной стороне основания умещается три с половиной кирпича, на короткой — 2 стандартных кирпича длиной 25 см. В высоту кладка состоит из 35 рядов.

Маленькая отопительно-варочная печка

Это модель мини-печи для отопления и приготовления еды — удобное и очень компактное сооружение. Оптимальная площадь обогреваемого помещения при минусовых температурах — 20—25 квадратных метров.

Устройство имеет следующие размеры:

• длина основания (глубина) — 64 см;
• ширина основания — 51 см;
• высота — 215 см.

Конструкцию возводят на кухне. В прибор входят:

• поддувало;
• топочная камера;
• дымовые каналы, ведущие в дымоход;
• варочный настил;
• ниша для духового шкафа.

Варочный настил из чугуна имеет отверстие, закрывающееся диском и кругом. В продаже есть и сплошные настилы. В нише для духовой камеры располагают металлическую духовку или водогрейный бачок с краном. Если нишу оставляют свободной, она служит для просушки вещей. Для возведения печки понадобится:

• 222 штуки керамического кирпича;
• колосник (40х25 см);
• дверца для топки (20х20 см);
• дверца для поддувала (14х14 см);
• варочный настил (35х38 см);
• металлический духовой шкаф или водогрейный бачок;
• железный предтопочный лист (50х70 см);
• две дверцы для прочистных отверстий (20х14 см);
• две задвижки;
• кусок плоского шифера;
• уголок стальной;
• глина, песок или готовая глиняно-песчаная смесь для кладки.

Отделочные работы

Стоит отметить, что перед фронтоном строения необходимо укладывать материал, который будет устойчив к выпадающим углям. Чаще всего используется плитка из керамогранита. Такой материал фиксируется при помощи клея. Можно оставить печь без отделки либо оштукатурить ее. Некоторые владельцы участков для отделки строения используют декоративную плитку, которая закрепляется на клей

При выборе клея важно учитывать, что он должен быть устойчивым к высоким температурам

Многие владельцы участков, кроме разделочного столика, устанавливают в беседке дополнительные элементы. К ним можно отнести чугунную варочную поверхность или столешницу из натурального камня. Также многие устанавливают полочки и размещают крючки.

Тандыр или русская печь

Тандыр – древняя конструкция глинобитного очага куполообразной формы. Распространена в разных регионах: от Центральной Азии и Севера Китая до Африки и Латинской Америки. Сочетает высокую теплоемкость с топливной экономичностью, ведь на исторической родине этих печей никогда не было избытка дров.

Древний тандыр

Отличительная черта тандыра – однокамерная конструкция с высоким круглым сводом. Рабочая температура в топке выше, чем в русской печи. Поэтому тепловой режим при готовке пищи интенсивнее, что влияет на ассортимент блюд. Кухня славится богатством рецептов, основанных на томлении: каши, зерновые блюда, разнообразные супы и отвары.

Миниатюрная печь из банки

Этот вариант печи прекрасно подойдет любителям отдохнуть на природе. Готовое изделие имеет минимальный вес и занимает очень мало место в походном рюкзаке. При всей простоте конструкции печка из банки является очень удобной и производительной – литр воды можно будет вскипятить, затратив на это несколько небольших сухих веток.

Миниатюрная печь из банки

При этом подобная самодельная печь может работать не только на ветках, но и на листьях, шишках и даже сене. Голодными вы точно не останетесь!

Первый этап – подготовка компонентов

Заранее подготовьте три жестяные банки различного размера. Прекрасно подойдут емкости от консервов. Из самой большой банки вы сделаете корпус печи, среднюю по размерам банку поместите в корпус, а из маленькой емкости изготовите импровизированную конфорку.

Жестяные банки

Дополнительно подготовьте ножницы, брусок, электродрель и фломастер.

Деревянный брусок

Второй этап – изготовление шаблона

Первый шаг. Вставьте деревянный брусок вертикально в самую большую банку и приблизительно на уровне крышки наметьте на древесине пару линий на расстоянии порядка 8 мм.

Вставьте деревянный брусок вертикально в самую большую банку и приблизительно на уровне крышки наметьте на древесине пару линий на расстоянии порядка 8 мм

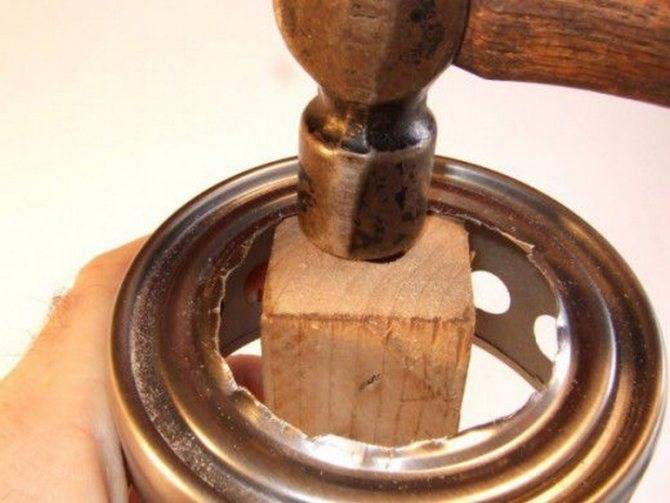

Второй шаг. Выпилите по разметке прямоугольную выемку такого размера, чтобы в нее мог свободно входить верхний край емкости.

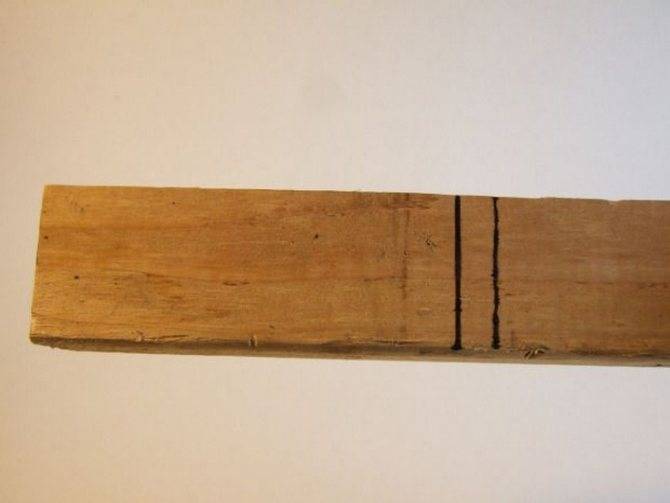

Вставьте брусок в банку и очертите маркером две линии примерно на уровне крышки

Сверлим выемку по разметке

Третий шаг. Установите брусок так, чтобы банка устойчиво на него опиралась, а верхняя кромка большой банки, при этом, держалась в подготовленном ранее углублении в бруске.

Надеваем банку на брусок

Третий этап – подготовка большой банки

Первый шаг. Нанесите линию над нижним краем самой большой банки. Эта линия будет выполнять функцию разметки для создания вентиляционных отверстий. Линию можно нанести обыкновенным фломастером.

Делаем разметку

Второй шаг. Просверлите отверстия по линии разметки. Оптимальное количество отверстий можно подобрать только опытным путем. Избыточная вентиляция приведет к слишком быстрому сгоранию топлива, а при недостаточной тяге печь попросту не сможет нормально работать.

Делаем отверстия

Поэтому сделайте для начала небольшое количество отверстий, а затем при необходимости досверлите их после первичных испытаний печи.

Четвертый этап – подготовка средней банки

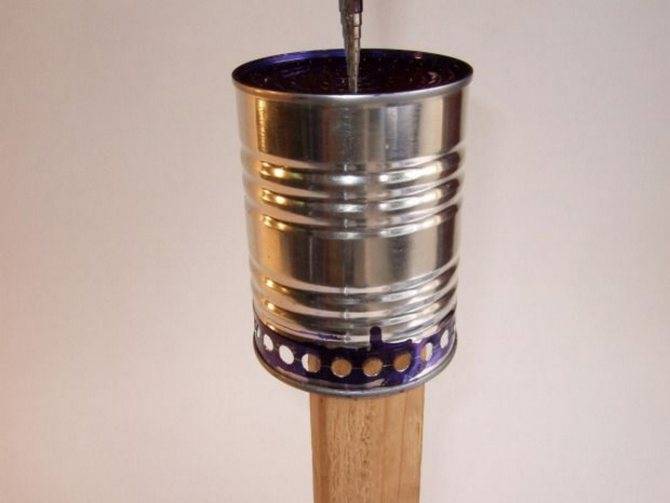

Под верхней гранью средней банки сверлим отверстия

В дне емкости среднего размера просверлите множество отверстий. Размер и количество этих отверстий подбирайте так, чтобы в будущем загруженное топливо не вываливались. В результате днище банки станет похоже на сито.

Просверливаем донышко средней банки

Пятый этап – сборка печки

Вставьте банку среднего размера в самую большую емкость. Сопряжение должно быть достаточно жестким, но не плотным – между стенками двух банок обязательно необходим небольшой промежуток для циркуляции воздуха.

Вставляем среднюю банку в большую

Шестой этап – изготовление конфорки

Для создания конфорки используйте самую маленькую жестяную банку.

Отрезаем половинку маленькой банки, делаем отверстия ближе к краю, а также одно отверстие в донышке

Первый шаг. Подготовьте отверстия в боковой грани банки подобно тому, как вы это делали с предыдущими емкостями.

Второй шаг. Вырежьте дно банки при помощи ножниц для резки металла.

Третий шаг. Аккуратно выровняйте края конфорки и зачистите их с помощью напильника.

Седьмой этап – проверка печки

Складываем щепки

В среднюю банку загружаем щепки и поджигаем

Возьмите основную часть печи (среднюю емкость, вставленную в большую) и загрузите в нее горючее (шишки, щепки, листья, маленькие ветки и т.п.). По возможности загружайте в печь сухие сучки прямо с деревьев, т.к. горючее с земли может оказаться сырым.

Самая маленькая деталь — это конфорка. Ставим ее сверху

Подожгите загрузку и дайте ей разогреться. Сначала у вас может не очень хорошо получаться, но уже очень скоро вы научите разжигать печку буквально с пары спичек.

Греем еду или ставим чайник. Походная мини-печь готова

Дайте топливу интенсивно разгореться, установите на печь конфорку, а на нее – кастрюлю, чайник либо другую емкость.

Усовершенствованная модель мини-печки с наддувом

Устройство будущей конструкции

Наша самодельная печь будет иметь несколько особенностей:

1. На фронтальной стороне выполнена варочная камера. В ней можно будет приготовить шашлык или барбекю на решетке. Если установить специальную перегородку этот отсек превращается в камеру для готовки пирогов или запекания овощей и мяса. Хозяйка сможет даже сделать хлеб.
2. Справа расположен разделочный столик, а пространство снизу служит для складывания кухонной утвари, в левой части расположен отсек для запаса дров.
3. Печь вмонтирована в заднюю часть беседки, поэтому ее тыльная сторона – это отрезок стены наружной обкладки всего помещения.
4. Дверца топочного отсека – средство для регулировки тяги. Шибер или вьюшка на нашей печи не монтируются.
5. Топку устраиваем в левой части, здесь она не мешает приготовлению и разделыванию мяса или овощей на столе.

Это интересно: Виниловые обои — расписываем суть

Размеры и порядовки

Порядовка для русской печи

Теплоотдача печи зависит от площади поверхностей, отдающих тепло. На первом этапе расчётов определяют возможные теплопотери самого дома. Параметр зависит от материала, толщины стен, качества утепления.

Если нет желания углубляться в тему, можно применить простой вариант, пригодный для среднестатистических строений:

1. Замеряют длину, ширину и высоту внутренних помещений дома.
2. Перемножив полученные данные, получают общий объём.
3. Умножают объём на 40 Вт/ч, получая средние энергопотери постройки.

Пример. Дом 10х10 метров с толщиной стен 40 см и потолками 2,6 м. Внутренний объём равен 9,6х9,6х2,6. Получаем 240 м3. Теплопотери составят (240 м3х40 Вт/ч) 9600 Вт/ч.

Для отопления необходимо соорудить печь с теплоотдачей около 10 кВт/ч.

Строители рекомендуют ещё один способ расчёта. На 10 м2 площади закладывают мощность обогревателя 1 Квт/ч. Если умножить 9,6х9,6 м, то получится 92 м2. Таким образом также получается примерная мощность печи 92/10=9,2 Квт/ч.

Опыт эксплуатации показывает, что квадратный метр поверхности русской печи способен отдавать 0,5 кВт/ч тепла. Для расчётов принимают только боковые стены без учёта основания и перекрытия. Следовательно, при потолках 2,6 м, периметр печи должен составить 20/2,6=7,69 м. Такой периметр обеспечит устройство 2х1,7 метра.

Исходя из размеров выбирают подходящий рабочий чертёж русской печи с порядовкой. Схемы можно найти в Интернете, их публикуют профессиональные печники и специализированные организации.

Итоги

Сложить печь по силам каждому человеку. Главное выбрать с самого начала верный вид и составить проект, где нужно в деталях описать особенности будущей печки. Чтобы не утруждать себя созданием уникальных чертежей можно взять готовые рисунки.

Когда встаёт вопрос об обогреве небольшого загородного домика, лучшим решением будет возведение печи. Это экономично и практично, так как теплоотдача у правильно сложенных кирпичных печей не менее 90 процентов.

Кирпичные печи на протяжении многих столетий оправдали своё предназначение. И как бы не менялась и усовершенствовалась её конструкция, основные требования к ней остаются прежними. Это безопасность в применении, удобство в эксплуатации и способность длительно держать тепло.

При большом желании, не трудно выложить мини печь из кирпича своими руками.
