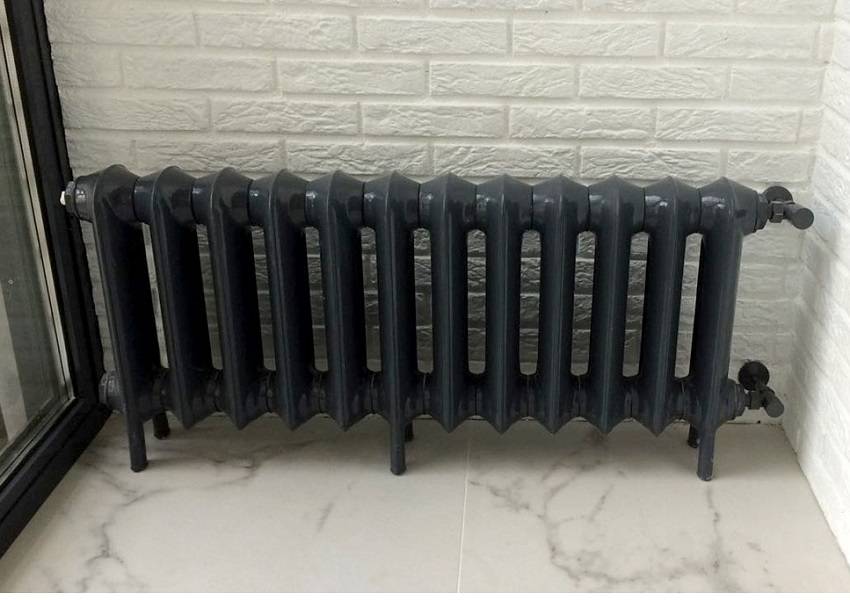

Чугунные батареи нового образца

Схемы подключения чугунных батарей отопления

Чтобы подключить чугунные евро радиаторы отопления есть несколько распространенных способов:

Метод диагонального подключения. Данный способ применяется преимущественно для врезки радиаторов с большим количеством секций. При этом подающая труба подключается к верхней футорке с одной стороны батареи, а обратка стыкуется с нижней футоркой с другой стороны.

• Нижняя врезка. Данный способ используется, чтобы подключить красивые чугунные радиаторы отопления к трубам, проходящим под плинтусами или в полу. Такая врезка выглядит эстетически красиво, поскольку видны только вертикально направленные патрубки подающего и обратного трубопровода.
• Односторонняя боковая врезка. Такой метод считается наиболее распространенным и вместе с тем достаточно эффективным. При этом подающий трубопровод врезается в верхнюю футорку чугунных евро батарей, а обратка расположена с той же стороны, только снизу. Именно такое подключение способно обеспечить максимальную теплоотдачу батареи. Если сделать врезку контуров наоборот, теплоотдача радиатора снизится примерно на 10 %. Примечательно, что решением данной проблемы может стать установка удлинителя потока воды, который используются для батарей с большим количеством зубков.
• Метод параллельной врезки. Такое подключение предполагает использование трубопровода, соединенного с подающим стояком. Горячий теплоноситель при этом проходит сквозь батареи и выводится по трубопроводу, подключенному к обратке.

Благодаря наличию вентилей, которые монтируют на входе и выходе из радиатора, в случае поломки его можно в любое время демонтировать, не отключая при этом всю отопительную систему. Что касается недостатков, то параллельное подключение целесообразно лишь при наличии высокого давления в системе, иначе теплоноситель не сможет полноценно циркулировать по отопительному контуру.

Радиаторы чугунные − технические характеристики

При выборе чугунных батарей для отопительной системы дома, квартиры или дачи есть определенные правила И, прежде всего, учитывать главный технический параметр − теплоотдача чугунных радиаторов, зависящая от площади всей комнаты, в которой находятся эти приборы отопления.

Чугунные радиаторы не вышли из моды!

Далее следует обращать внимание на вес чугунной батареи. А именно сколько весит секция чугунной батареи? А также сколько весит чугунная батарея целиком и какова ее тепловая мощность, высота, ширина, глубина радиатора и т.п

Итак, рассмотрим, как выбрать чугунные радиаторы отопления и характеристики. Для частного дома или квартиры, как правило, применяют радиаторы, которые рассчитаны на рабочее давление в 6 атмосфер. Чтобы узнать мощность чугунных радиаторов для каждого помещения, используется несложный расчет отопительных приборов:

Чугунная батарея в небольшой комнате

1. Если комната имеет 1 окно и внешнюю стену, то для обогрева 10 кв. м. площади достаточно тепловой мощности в 1 кВт.
2. Если в комнате 1 окно и 2 внешние стены – для каждых 10 кв. м. отапливаемой площади чугунного радиатора потребуется мощности в 1, 2 кВт.
3. Если в комнате 2 окна и 2 внешние стены – для каждых 10 кв. м. – мощности в 1, 3 кВт. Дальше для определения мощности чугунных радиаторов нужно рассчитать требуемое количество секций для одного помещения. А также сколько выделяет мощности одна секция прибора отопления.

Чугунный радиатор МС-140 – надежен, прост в использовании и недорогой

Кстати, самыми распространенными отопительными приборами являются чугунные батареи МС-140, которые устанавливают как на гражданских, так и на промышленных объектах.

Если не знаете, что выбрать чугунные или алюминиевые батареи, но желаете поменять отопительные приборы раз и навсегда, то стоит отдать предпочтение именно радиаторам отопления из чугуна. Их отливают в особой форме из песка, за счет чего на поверхности металла появляется кремниевый слой, который защищает от воздействия неблагоприятной агрессивной среды и существенно продлевает срок службы.

Конструкция радиатора из чугуна

Кроме того, изготовление чугунных батарей менее затратное. А из-за довольно низкой стоимости чугунные батареи более доступны для широких слоев населения нашей страны.

Как сделать правильный выбор

Изделия из чугуна подходят для частных и жилых домов до пяти этажей. В высотных зданиях может возникать очень высокое давление, что может повлечь разрыв, поэтому выбирают биметаллические модели.

Эстетически чугунные классические модели выглядят некрасиво, однако при дизайне помещения часто применяют декоративные решетки, скрывающие внешний вид радиаторов.

При покупке специалисты рекомендуют обращать внимание на следующие характеристики:

• качество теплоотдачи;
• периодичность выполнения необходимых профилактических работ для продления срока службы приборов отопления;
• срок эксплуатации;
• удержание давления;
• эстетичность.

Преимущества чугунных радиаторов

Преимущества чугунных радиаторов

Они не нуждаются в глубоко очищенной воде

Горячая вода, поступающая в батареи жилых домов, не отличается высоким качеством. Она обладает высоким содержанием щелочей. А проходя через трубопровод, она смывает со стенок труб ещё и частицы песка. В итоге по батареям течёт химическиагрессивная жидкость с большим содержанием механических примесей. Твёрдые частицы в ней, словно наждак, начинают протирать стенки батареи, изготовленной, например, из стали. Но для чугуна это не проблема. Его стенки защищены тонкий слоев натуральной защиты, поэтому химические элементы не производят на него никакого воздействия. Даже когда отопительный сезон подойдёт к концу и батареи обезвожат, его стенки не покроются ржавчиной изнутри. К тому же, стенки батарей из чугуна намного толще.

Способность выдерживать максимальное давление

Давление работы чугунных радиаторов больше, чем у любых других (более 0,9 Мпа). У разных производителей можно найти модели с необходимым рабочим давлением. Они не восприимчивы к гидравлическим ударам жидкости.

Высокая продолжительность службы

Известно, что в некоторых домах Санкт-Петербурга можно найти ещё батареи из чугуна отлитые более ста лет назад! И это не удивительно. Если правильно обслуживать чугунные радиаторы (а именно, вовремя менять прокладки, проводить промывки), то они с лёгкостью прослужат вам 50 лет, а то и больше.

Демократичная стоимость

В сравнении с новыми разработками в области радиаторов, чугунные во много раз дешевле. Тем более, когда речь идёт о замене всей системы отопления в помещении, экономия средств в таком случае окажется довольно весомой.

Способ изготовления чугунных секций

На первый взгляд старые и новые чугунные батареи не сильно отличаются. По сути, материал тот же, только немного снижен вес и увеличилась отдача тепла. Возможно, жильцы хрущевок и других домов старого жилфонда охотно заменили бы их на что-то более современное. Но хозяев подкупает:

• надежность;
• эффективность;
• доступная стоимость.

Основной недостаток – невозможно нарастить несколько секций, если одной батареи под окном недостаточно для полноценного прогревания большой комнаты. Это связано с особенностями их производства – это полностью литые изделия, не подлежащие плавке и резке в домашних условиях. Чугунные секции надежно соединяются только посредством специального ключа.

Напольный чугунный радиатор

Чугун – хрупкий металл, от резкого удара острым предметом изделие может треснуть. Данный металл подвергать обработке нереально. Литье одинаковых изделий, будь то батареи или сковородки, обусловило их «одинаковость» из года в год.

Плюсы

• Надежность и долговечность. Чугун неприхотлив к теплоносителю, его не повредят даже крупные фракции или агрессивные химические примеси, часто содержащиеся в воде с российских ТЭЦ. Максимально допустимая температура теплоносителя достигает 130-150 градусов. При регулярной промывке срок службы такой батареи может исчисляться десятилетиями.
• Высокая теплоемкость и тепловая инерционность. Такие батареи долго отдают тепло, которого в них после отключения может оставаться до одной трети от изначального объема. Впрочем, эта же особенность материала является еще и его минусом – подробнее об этом в соответствующем разделе.

Как рассчитать количество секций радиатора отопления

Чтобы теплоотдача и нагревательная эффективность была должного уровня, при расчете размера радиаторов нужно учесть нормативы их установки, а отнюдь не опираться на размеры оконных проемов, под которыми они устанавливаются.

На теплоотдачу влияет не ее размер, а мощность каждой отдельной секции, которые собраны в один радиатор. Поэтому лучшим вариантом будет разместить несколько небольших батарей, распределив их по комнате, нежели одну большую. Это можно объяснить тем, что тепло будет поступать в помещение из разных точек и равномерно прогревать его.

Каждое отдельное помещение имеет свою площадь и объем, от этих параметров и будет зависеть расчет количества секций, устанавливаемых в нем.

Расчет на основании площади помещения

Чтобы правильно рассчитать это количество на определенную комнату, нужно знать некоторые правила:

Узнать нужную мощность для обогрева помещения можно, умножив на 100 Вт размер его площади (в квадратных метрах), при этом:

• На 20% увеличивают мощность радиатора в том случае, если две стены помещения выходят на улицу, и в нем находится одно окно — это может быть торцевая комната.
• На 30% придется увеличить мощность, если комната имеет те же характеристики, как в предыдущем случае, но в ней устроено два окна.
• Если же окно или окна комнаты выходят на северо-восток или север, а значит, в ней бывает минимальное количество солнечного света, мощность нужно увеличить еще на 10%.
• Устанавливаемый радиатор в нишу под окном, имеет сниженную теплоотдачу, в этом случае придется увеличить мощность еще на 5%.

Ниша снизит энергоотдачу радиатора на 5 %

Если радиатор закрывается экраном в эстетических целях, то снижается теплоотдача на 15%, и ее также нужно восполнить, увеличив мощность на эту величину.

Экраны на радиаторах — это красиво, но они заберут до 15% мощности

Удельная мощность секции радиатора обязательно указывается в паспорте, который производитель прилагает к изделию.

Зная эти требования, можно рассчитать необходимое количество секций, разделив полученное суммарное значение требуемой тепловой мощности с учетом всех указанных компенсирующих поправок, на удельную теплоотдачу одной секции батареи.

Полученный результат расчетов округляется до целого числа, но только в большую сторону. Допустим, получилось восемь секций. И тут, возвращаясь к вышесказанному, нужно отметить, что для лучшего обогрева и распределения тепла, радиатор можно разделить на две части, по четыре секции каждая, которые устанавливают в разных местах помещения.

Каждое помещение просчитывается отдельно

Нужно отметить, что такие расчеты подходят для определения количества секций для помещений, оснащенных центральным отоплением, теплоноситель в котором имеет температуру не больше 70 градусов.

Этот расчет считается достаточно точным, но можно произвести расчет и по-другому.

Расчет количества секций в радиаторах, исходя из объема помещения

Стандартом считается соотношение тепловой мощности в 41 Вт на 1 куб. метр объема помещения, при условии нахождения в нем одной двери, окна и внешней стены.

Чтобы результат был виден наглядно, для примера можно рассчитать нужное количество батарей для комнаты площадью 16 кв. м.и потолком, высотой 2,5 метра:

16 × 2,5= 40 куб.м.

Далее нужно найти значение тепловой мощности, это делается следующим образом

41 × 40=1640 Вт.

 Зная теплоотдачу одной секции (ее указывают в паспорте), можно без труда определить количество батарей. Например, теплоотдача равна 170 Вт, и идет следующий расчет:

 1640 / 170 = 9,6.

После округления получается цифра 10 — это и будет нужное количество секций отопительных элементов на комнату.

Существуют также некоторые особенности:

• Если комната соединяется с соседним помещением проемом, не имеющим двери, то необходимо считать общую площадь двух комнат, только тогда будет выявлена точное количество батарей для эффективности отопления.
• Если теплоноситель имеет температуру ниже 70 градусов, количество секций в батареи придется пропорционально увеличить.
• При установленных в комнате стеклопакетах, значительно снижаются тепловые потери, поэтому и количество секций в каждом радиаторе может быть меньше.
• Если в помещениях установлены старые чугунные батареи, которые вполне справлялись с созданием нужного микроклимата, но есть планы поменять их на какие-то современные, то посчитать, сколько их понадобится, будет очень просто.Одна чугунная секция имеет постоянную теплоотдачу в 150 Вт. Поэтому количество установленных чугунных секций нужно умножить на 150, а полученное число делится на теплоотдачу, указанную на секции новых батарей.

Алюминиевые или биметаллические

Начнем с того, чем один вид радиаторов отличается от другого. Алюминиевые — полностью состоят из сплава — силумина. В биметаллических имеется стальной каркас, вокруг которого наплавлены ребра из того же сплава.

В чем плюсы и минусы каждого? Алюминий имеет хорошую теплоотдачу, но он — мягкий материал. И если в индивидуальном отоплении его запаса прочности хватает с лихвой, то в системах центрального отопления он работает далеко не всегда. Некоторые специально разработанные для наших систем модели имеют рабочее давление до 16 Бар, а стандартный для Европы вариант может выдержать не более 6-10 Бар.

На фото видна разница между алюминиевым и биметаллическим радиатором

Кроме мягкости, у алюминия есть еще один недостаток, который очень сильно ограничивает его область применения — это его высокая химическая активность. В системах с антифризами он разрушается очень быстро, не менее активно коррозирует и с теплоносителем, чей коэффициент водородной активности выше 7 (pH 7 — верхний предел жизнеспособности большинства алюминиевых радиаторов отопления). Нельзя его соединять с медными трубами и оцинковкой. Более-менее работает в паре со сталью, хорошо с нержавеющей сталью и всеми полимерами. Из этих характеристик следует, где лучше ставить алюминиевые радиаторы:

• в индивидуальном отоплении с водой в качестве теплоносителя;
• в некоторых системах центрального отопления в домах небольшой этажности, теплоноситель в которых имеет pH 7 и не больше.

Чтобы понимать, какой радиатор будет больше давать тепла, нужно видеть коэффициенты телопередачи металлов. Но важна еще и форма самого радиатора. Именно она во многом определяет тепловую мощность секции

Биметаллические радиаторы имеют высокое рабочее давление — от 20 Бар до 30 Бар, и еще выше давление на разрыв. Также или исключен полностью или частично контакт алюминия с теплоносителем. Эти отопительные приборы могут использоваться в системах с pH от 6 до 9, некоторые модели могут нормально работать и при pH=10,5 (биметаллические радиаторы Radena ). Но имеют и свои приличные минусы: они на 20-30% дороже алюминиевых и имеют при этом меньшую тепловую мощность. То есть еще и секций потребуется больше. Потому ставят их в частных домах очень редко — если нет необходимости в использовании антифриза, незачем платить больше.

Какие радиаторы лучше зависит от условий эксплуатации и параметров отопительно системы

Еще раз уточним, когда лучше биметаллические радиаторы:

• в многоэтажных домах с централизованным отоплением, с теплоносителем pH от 6 до 9 и максимальным давлением до 30 Бар;
• в системах индивидуального отопления, в которых необходимо применение антифриза (уточняйте у производителя, не все модели биметалла могут стоять в системах с антифризом, только полный биметалл, о том, что это значит, читайте тут).

Теперь можно сделать выбор обоснованно, и вы можете сказать какие для вас радиаторы лучше: алюминиевые или биметаллические.

Несколько ложек дегтя к бочке хороших характеристик биметалла: вертикальные коллекторы имеют небольшой диаметр, что может привести к засорению и зарастанию канала. Так как в городских сетях теплоноситель циркулирует очень грязный, перед радиаторами нужно ставить фильтры и грязевики. Это еще увеличивает стоимость установки биметаллических батарей.

Сравнение алюминиевых и чугунных радиаторов

Обогреватели из алюминия первыми пришли на смену чугун, но по своим параметрам больше подходят для автономных систем, чем централизованных. Спорить, какие радиаторы лучше, чугунные или алюминиевые бессмысленно, так как у них совершенно разные технические параметры.

• Теплоотдача алюминия значительно выше, чем чугуна. Обогреватели из него разогреваются мгновенно, тут же отдавая тепло помещению и экономя энергоресурсы. Чугуну требует время, чтобы «раскочегариться».
• Решать, чугунные или алюминиевые радиаторы, что лучше в условиях городской теплосети, это напрасная трата времени. Как правило, первые плохо переносят сильные гидроудары, хотя есть модели с достаточным уровнем рабочего давления. Но даже не это делает их уязвимыми в условиях центрального обогрева.
• Подверженность коррозии при повышенном уровне Ph воды не позволяет использовать их в системах, где его невозможно контролировать. Именно поэтому алюминиевые батареи устанавливаются в частных домах с автономным типом обогрева. В крайнем случае, в подобной системе можно установить фильтр, чего не сделаешь в многоэтажке. Для чугунных батарей качество теплоносителя не имеет значение, так как этот металл устойчив к повышенной кислотности воды.

Когда дело касается монтажа, вопрос, что лучше, чугунная или алюминиевая батарея, не требует ответа. Достаточно попробовать поднять каждый из радиаторов и убедиться, что алюминиевые конструкции можно установить самостоятельно, тогда как для чугунных – потребуется не одна пара сильных рук.

В чем особенности радиаторов из чугуна

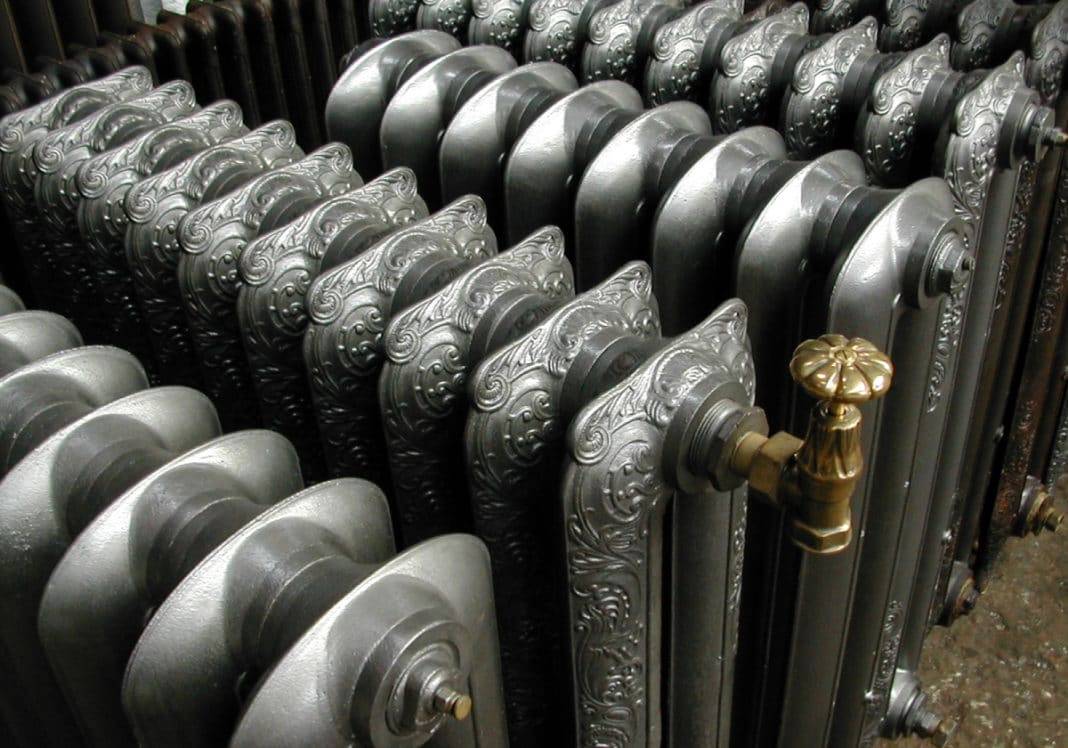

Современные радиаторы отопления из чугуна для частного дома или квартиры, отличаются от классических громоздких моделей, которые устанавливали в прошлом веке. Некоторые конструкции больше напоминают настоящую картину, чем прибор системы отопления. Какие особенности отличают чугунные радиаторы?

Особенности, связанные с эксплуатационными характеристиками

• Батареи изготавливают методом прессованного литья. Стенки прибора отопления имеют толщину, достаточную, чтобы выдержать возможные гидроудары, перепады температур и давление до 18 атм.

Высокая теплоотдача – является главным преимуществом чугунных радиаторов. Материал медленно нагревается и долго остывает. При постоянном использовании системы отопления снижаются расходы на нагрев теплоносителя.

Устойчивость к агрессивным средам. Чугун способен выдерживать высокую температуру без потери целостности структуры. Максимальная температура теплоносителя в чугунных секциях 150°С.

Радиатор имеет секционную конструкцию. Можно подобрать соответствующую квадратуре квартиры мощность, просто добавив или убрав одну, две секции.

Срок службы чугунных радиаторов отопления в квартире. При предельных нагрузках прибор способен проработать практически без проблем, около 20 -30 лет. Есть действующие образцы, которые продолжают работать почти век.Слабым местом батарей являются соединительные крепежи между секциями. Для герметизации используются резиновые уплотнители, которые выходят из строя уже через 5-6 лет. Практически вековой срок эксплуатации чугуна, делает батареи из этого материала долговечнее, чем аналоги из алюминия и биметалла.

Существует несколько десятков различных модификаций чугунных батарей, для удобства можно классифицировать оборудование на несколько классов.

Чугунные батареи, подходящие для отопления квартиры не должны быть изготовлены из металла тоньше 5 мм. Серый чугун такой толщины способен легко выдерживать высокое давление и практически любой гидравлический удар.

Особенности радиаторов по типу конструкции

Модели отопительного оборудования представлены тремя основными модификациями:

• Горизонтальные – традиционная конструкция батареи, не претендующая на какую-либо изысканность внешнего вида. Крепится на стену, в большинстве случаев устанавливается под подоконник.

Вертикальные – основная цель создания такой конструкции заключалась в необходимости экономии места. Преимущества вертикальных чугунных радиаторов состоят в том, что разместить их можно практически в любом удобном месте.Производители учли пожелания заказчиков относительно внешнего вида. Вертикальные батареи лучше смотрятся, при этом сохраняют все технические и эксплуатационные характеристики.

Дизайнерские решения – нестандартный подход в изготовлении приборов отопления. Зачастую при производстве используется художественная ковка, некоторые модели изготавливаются исключительно под спецзаказ.

Производители уже давно отошли от традиционного белого цвета, при необходимости можно подобрать радиатор в коричнево, сером, бежевом и золотом оттенке.

Какой выбрать

Несмотря на видимое сходство, оба типа батарей имеют разные характеристики. Одни подойдут для многоэтажек, другие – для загородных строений с индивидуальным отоплением. Выбирая алюминиевые или биметаллические радиаторы, надо понимать, что лучше для квартиры, а что – для частного дома.

В квартиру

Многоэтажные строения подключены к центральному отоплению. Давление в трубах может резко изменяться, варьируясь от минимального к максимальному показателю. Нестабильность приводит к гидроударам, которые выдерживают не все металлы.

Температура воды в системе разительно меняется в течение суток или всего отопительного сезона. Химическая структура теплоносителя в высотке не идеален. В жидкости присутствуют реагенты, абразивные вещества, а уровень pH выше предельной нормы (8 единиц). Компоненты накапливаются на внутренних стенках оборудования, что приводит к разгерметизации и порывам.

Вариант для квартирИсточник djoul.ua

Выбирая алюминиевые или биметаллические радиаторы, надо знать, что лучше для квартиры модели из двух металлов. Конструкция со стальной сердцевиной выдержит высокое опрессовочное и рабочее давление, избежав аварии. Чтобы минимизировать агрессивность химического состава воды, надо выбирать приборы с нержавеющим покрытием внутренних деталей.

Биметаллические модели секционного типа рекомендуют устанавливать в квартирах новых многоэтажек. Нетребовательные к качеству теплоносителя устройства легко монтировать. Для старых строений отдают предпочтение монолитным вариантам. За счет усиленной конструкции батареи выдержат максимальную нагрузку, не лопнут от мощного гидроудара. От протечек отопительное оборудование защищено цельной стальной сердцевиной.

Удобная модель из биметаллаИсточник skspec24.ru

В загородный дом

Понимая, чем отличается алюминиевый радиатор от биметаллического радиатора, легко подобрать решение для коттеджа. В загородном строении индивидуальная отопительная система (котел), которая дает постоянное давление. Показатели в трубах не превышают 10 атмосфер, поэтому нет резких изменений и гидроударов.

Алюминиевая модель для коттеджаИсточник rapidly.ru

Владельцы загородных домов контролируют свойства теплоносителей, поэтому химический состав воды можно периодически проверять. Температура горячей жидкости в течение сезона остается стабильной. В коттеджах рекомендуют использовать алюминиевые радиаторы. Отличная теплоотдача, низкая цена и привлекательный дизайн станут доступной альтернативой дорогому биметаллу.

Безопасная модель для домаИсточник megastroyka.com.ua

Для загородного дома подойдут как монолитные, так и секционные модели. После включения отопительного котла оборудование быстро греется, распространяя жар по помещениям, что актуально при эксплуатации зимой на даче

Чтобы не было протечек, важно следить за состоянием мест соединения резьбы
