Панельные радиаторы отопления

Плюсы и минусы стальных панельных батарей

Для предотвращения гидроудара на радиаторы устанавливается редуктор

Главное преимущество металлических панельных радиаторов отопления – бюджетная стоимость и привлекательный внешний вид. Их достоинства особенно заметны при сравнении с чугунными либо медными моделями. Они способны эффективно отапливать помещения и при этом требуют гораздо меньше энергии для нагревания. Прочная конструкция позволяет монтировать их на стены, сделанные из любых материалов. В список основных плюсов радиаторов включают:

• надежность и отсутствие проблем при монтаже;
• высокая теплоотдача за счет большой площади батарей и хорошей конвекции;
• экономичность до 30-40% по сравнению с аналогами из чугуна и меди;
• эффектный внешний вид, что дает возможность не тратить средства на приобретение и установку экранов;
• большой ассортимент, возможность выбора из широкого модельного ряда.

У панельных батарей отопления есть и свои минусы, которые нужно учитывать. В перечень слабых сторон включают повышенную чувствительность швов к гидроударам, из-за чего приходится дополнительно устанавливать редуктор, способный смягчать воздействие. Склонность к образованию ржавчины, особенно если циркулирующая жидкость не соответствует нужному уровню качества. Плановое отключение воды заметно ускоряет появление коррозии и понижает сроки службы радиаторов.

Основные виды радиаторов

Стальные радиаторы. Применяются в основном для отопления жилых домов. Внешний вид довольно эстетичный, цена выше среднего, достойная теплоотдача — то, из-за чего выбирают радиаторы из стали для частных домов.

Биметаллические радиаторы. Их широко используют в строительной сфере. Отношение качества к цене приемлемое. Отличительная черта – использование стальной трубки в алюминиевом корпусе. Можно использовать в центральном отоплении.

Чугунные радиаторы. Древнейший тип радиаторов отопления. Их форма простая и строгая, фасад ровный, дизайн сдержанный. Нагреваются они длительное время, однако идеально подходят для систем с центральным отоплением. Они долговечные, недорогие, работают около 50 лет.

Алюминиевые радиаторы. Выделяются красивым наружным обликом. Однако, такой тип радиатора для отопления — не наилучший вариант для использования в жилплощади, где присутствует центральная система отопления. Но в жилплощади с автономной системой отопления данный тип радиаторов считается довольно известным. Кроме элегантного наружного облика их различает надежность, а также долгий срок службы – около 25 лет.

Медно-алюминиевые радиаторы. У них высокая теплоотдача. Их часто устанавливают в квартирах, офисах и подобных помещениях. Устойчивы к коррозии.

Подключение своими руками

Радиатор подключается на уже готовую стену. Это значит, что вся отделка (покраска, оклейка обоями) должна быть завершена. Навешиваются батареи на стену с помощью крюков или кронштейнов. Если стена не способна выдержать вес радиатора, он крепится к полу. Для этого в продаже имеются специальные ножки.

Радиатор подключается к системе отопления с помощью специальных запорных устройств. Они позволят в любой момент перекрыть воду или установить необходимую температуру. Соединяются детали с помощью резьбовых элементов (шаровых кранов, тройников, сгонов). Все резьбовые соединения герметизируются. Если имеются навыки, соединения можно закрепить сваркой.

Производители

Панельные радиаторы, выполненные из стали, представлены на рынке моделями различных производителей. Имеются как отечественные, так и импортные товары. Следующие компании производят радиаторы стальные панельные:

Kermi (Германия);

Buderus (Германия);

«Корадо» (Чехия);

DeLonghi (Италия);

PURMO (Финляндия).

Панельные стальные радиаторы – прекрасный выбор для автономной системы отопления. Они позволят качественно и быстро обогреть помещение. Благодаря своей конструкции они обладают высоким коэффициенто полезного дейтвия, могут работать с теплоносителем практически любого качества, потребляют незначительное количество энергии и при этом не выделяют вредных и опасных веществ, то есть экологически безопасны.

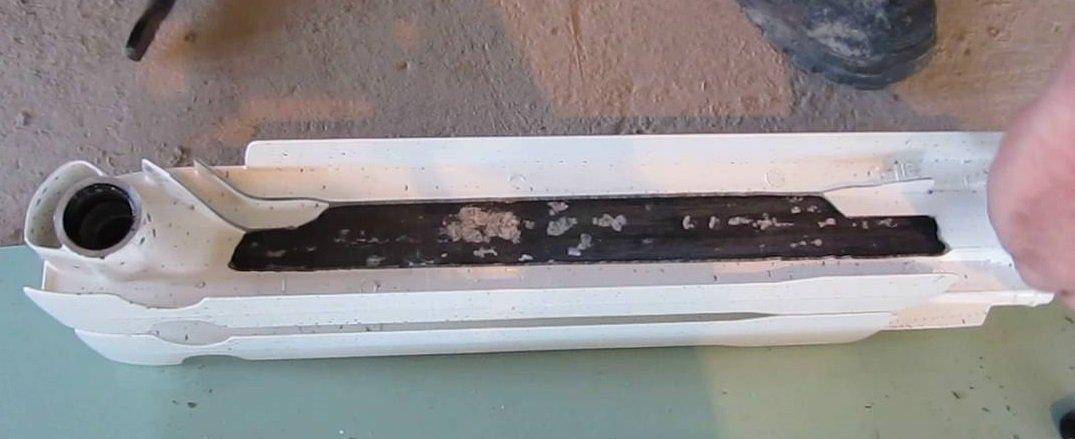

Биметаллические радиаторы

Радиаторы отопления этой категории состоят из отдельных секций. Главное отличие стального радиатора от биметаллического заключается в том, что для его изготовления используются два металла. Конструкцию секции составляют верхний и нижний горизонтальные коллекторы и вертикальный теплопроводный канал, которые сделаны из высококачественной коррозионностойкой стали. Внешний слой радиатора с ребрами, повышающими теплоотдачу, выполняется из специального алюминиевого сплава.

Стальные трубы имеют цельнотянутое испарение, а для их соединения используется специальная технология сварки, обеспечивающая повышенные прочностные характеристики. Благодаря этому биметаллические радиаторы могут использоваться в автономных и централизованных системах отопления с рабочим давлением до 20-40 атмосфер. Также они обладают высокой устойчивостью к гидроударам.

Благодаря высокой теплопроводности алюминия, из которого выполнен внешний слой, биметаллические радиаторы обладают повышенными тепловыми характеристиками. За счет этого обеспечивается эффективное и качественное отопление помещений.

О стальных радиаторах отопления

Логично, что радиаторы для отопления дома и квартиры, сделанные из стали называют в классификации радиаторов – стальные радиаторы отопления.

Самый простой стальной радиатор отопления представляет собой изогнутую металлическую трубу, включенную в систему отопления. Примером такого радиатора, является классический полотенцесушитель в ванной комнате.

старый полотенцесушитель

Для увеличения теплоотдачи вдоль стальной трубы приваривают металлические пластины или листовой металл в виде «гармошки». Так изготавливают стальные радиаторы трубчатого конвекционного типа.

конвектор

Повторюсь, основной тепловой элемент такого радиатора это стальная труба, для усиления конвекции и теплоотдачи, окружённая стальными «рёбрами» различной формы.

Трубчатые радиаторы выдерживают давление от 8 до 15 атм.

современный трубчатый радиатор

Второй тип стальных радиаторов, называют пластинчатый. Его конструкцию проще всего понять, если представить, что в систему отопления установили прямоугольную ёмкость с водой.

В пластинчатом радиаторе, такая «ёмкость» делается из двух фигурно штампованных пластин сваренных по периметру и называется секцией.

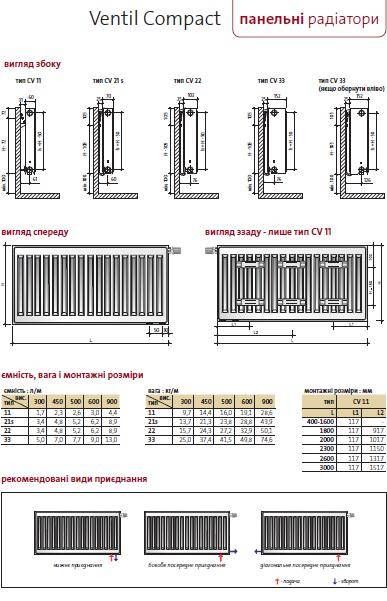

В зависимости от количества секций, пластинчатые радиаторы маркируются, как типы 10, 20, 21, 22, 30, 31, 32,33. В этих обозначениях:

• Первая цифра – количество рядов;
• Вторая цифра – количество конвекторов оребрения.

Например, тип конверторного радиатора 33, означает, что это 3-х рядный радиатор с 3-мя конвекторами и закрытым кожухом сверху.

Пластинчатые радиаторы выдерживают давление от 6 до 10 атм.

Типы стальных батарей

Стальной секционный радиатор

Износостойкость, гибкость, пластичность — качества присущие стали. Они позволяют изготавливать различные виды продукции.

Основные виды стальных радиаторов:

• штампованные;
• трубчатые;
• секционные.

Каждый имеет особенности, которые учитывают при покупке и эксплуатации.

Штампованные панельные модели

Стальные панельные радиаторы

В общем случае технология производства изделий проста.

• Металлический лист штампуют, выдавливая рёбра жесткости и придавая объёмную форму.
• Листы соединяют контактной сваркой, чтобы получилась своеобразная замкнутая емкость.
• Для подвода пароводяной смеси и отвода охлаждённого теплоносителя вваривают два штуцера.

Большое влияние на сохранность привлекательного внешнего вида влияет способ окраски.

Внутреннее устройство штампованного радиатора

Работает стальной штампованный радиатор на двух принципах:

• излучение в пространство инфракрасных волн (тепла);
• конвекция — подъём нагретого от панели воздуха от пола к потолку.

Достоинства панельных металлических радиаторов отопления:

• относительно низкая цена за счёт технологичности и минимума применяемых материалов;
• привлекательный внешний вид, широкий выбор продукции;
• возможность выбора мощности в зависимости от объёма помещения;
• быстрый прогрев после подачи теплоносителя;
• не надо ставить защитный или декоративный экран;
• небольшая масса облегчает транспортировку и монтаж.

Тот же эффект вызывает соль, содержащаяся в теплоносителе централизованных сетей. В частных домах это не так существенно — можно использовать специальные добавки или заполнить систему антифризом.

Второй недостаток — плохая сопротивляемость гидроударам, поэтому в домах с городским отоплением плоские железные батареи устанавливать не рекомендуется. Если всё-таки принято такое решение, обязательно устанавливают редукторы, смягчающие гидроудары.

Размеры панельных изделий могут быть самые разные. По длине от 40 см до 3 метров, по высоте — 0,3-0,9 м. От геометрических размеров зависит и мощность прибора. Характеристику всегда можно найти в паспорте. Также теплоотдача зависит от количества рядов панелей в сборке.

Трубчатые

Стальная трубчатая батарея

Для изделий используются стальные трубки, соединённые в своеобразные решетки.

Трубы используют толстостенные, что увеличивает цену. Изнутри каналы покрывают полимерными материалами для предотвращения коррозии.

Толстые стенки гарантируют повышенные характеристики в части устойчивости к гидроударам. Рабочее давление для такого типа изделий устанавливается в пределах 15 Атм, что допускает использование в централизованных сетях.

Этому же способствует максимально допустимая рабочая температура теплоносителя — до 130 градусов.

Габариты зависят от толщины трубок и расчётного значения отдаваемой мощности. Длина до 3, высота до 1 м.

При покупке учитывают наличие отводов для бокового или нижнего подключения.

Кроме этого батареи трубчатого типа легко протирать или мыть, так как отсутствуют какие-либо выступы и изгибы.

Батареи равномерно прогреваются и обладают температурной инерцией. Эффект достигается за счёт толщины стали. Изделия некоторое время сохраняют тепло благодаря большой массе.

Секционные

Металлические батареи, собранные из отдельных секций, внешне очень напоминают чугунные радиаторы. В то же время имеют существенные отличия в изготовлении и технических характеристиках.

• Вначале методом штамповки и контактной сварки изготавливают отдельные секции.
• Следующий этап — сварка секций в единое изделие.

Конструкция является симбиозом панельных и трубчатых радиаторов.

Низкая коррозийная стойкость и высокая цена – главные показатели, ограничивающие распространение этого типа приборов.

В то же время секционные железные батареи выдерживают высокое давление и могут использоваться для обогрева в многоквартирных домах.

Секции соединены сваркой, что снижает коррозию в местах стыков, исключает протечки между компонентами.

Относительный недостаток по сравнению с алюминиевыми и биметаллическими изделиями: уменьшить или увеличить количество секций нельзя. Изделие является единым целым.

Сравнение по техническим и пользовательским характеристикам

Срок службы. Гладкая внутренняя поверхность стальных труб, покрытых снаружи алюминиевой рубашкой, не способствует отложениям известковых и солевых отложений.

Обычный срок службы у биметаллических радиаторов составляет более 20 лет, и здесь соперником у них может быть только чугун.

Считается что из-за ненадежного лакокрасочного покрытия и недостаточной коррозиестойкойсти стали, срок эксплуатации стальных приборов ниже и находится в пределах 15-20 лет.

Теплоотдача радиаторов — понятие относительное. Алюминий отличается высоким коэффициентом теплоотдачи. Биметаллическая секция имеет теплоотдачу около 200 Вт. У стальных секций одинаковой площади этот показатель почти в два раза ниже.

Устойчивость к коррозии:

• Внутри обоих вариантов — сталь, что делает их одинаково уязвимыми в условиях центрального отопления, когда коммунальщики сливают на лето воду. В усадебных домах с локальным отоплением, процесс ржавления будет происходить значительно медленнее;
• Снаружи у биметалла очевидное преимущество. Слой алюминия, не подверженного коррозии, эффективно защищает сталь от окисления;
• Стальные батареи, вследствие не качественного лакокрасочного покрытия, ржавеют снаружи. Категорически не рекомендуется монтировать их в сырых помещениях, где срок эксплуатации может быстро сократиться.

Высокое давление не помешает эффективной работе биметаллических приборов, способных выдерживать барометрическую нагрузку до 40 атм. Поэтому центральное отопление с его перепадами и скачками давления, воспринимается стальными трубами радиаторов нормально.

Этого нельзя сказать о стальных панелях, которые обычно рассчитываются для эксплуатации при 6 атм. Они выдерживают рабочее давление котельной, но не скачки и перепады, и поэтому рекомендуются для усадебного строительства с локальным отоплением.

Трубчатые радиаторы более выносливы и адаптированы к условиям централизованного теплоснабжения. Они способны выдержать до 16 атм.

Варианты и удобство монтажа:

• Оба варианта подсоединяются к системе отопления с помощью резьбовых муфт, и контакт сталь-сталь, считается достаточно надежным;
• Биметаллические, не так громоздки и поэтому считаются более удобными при монтаже;
• Благодаря алюминию, они легче, а значит, их установка и закрепление на стене потребует меньших усилий.

Радиаторы из стали Корадо

Чешская фирма Корадо уже хорошо известна на отечественном рынке. Это связано с особенностью конструкции ее изделий.

Стальные радиаторы Корадо (технические характеристики в паспорте изделий это подтверждают) производятся из прессованной листовой холоднокатной стали:

1. Материал, из которого изготавливаются чешские панели, инертен химически, поэтому ему не страшны низкие или высокие показатели Ph воды.
2. Большой модельный ряд позволяет подобрать обогреватель необходимой мощности, цвета и размера (таблица стальных радиаторов отопления от в этом вопросе).
3. В них меньше теплоносителя, что снижает энергозатраты для его разогрева.

Как отмечают специалисты, радиаторы Корадо – это непревзойденное качество по доступной цене.

Подводя итоги можно сказать, что стальные панельные радиаторы – это возможность подобрать эффективную модель из широкого ассортимента продукции с необходимым уровнем теплоотдачи, что позволит создать приятное тепло и микроклимат в любом помещении.

Перегородки

Интерьер кухни и гостиной начинают продумывать со стыковки двух зон.

• Вот некоторые из способов и предметов, которые разграничивают пространство:
• установка барной стойки;
• кухонный остров;
• большой стол;
• монтаж невысокой перегородки.

Дизайнеры советуют устанавливать широкую стойку, поскольку за ней можно будет сидеть, как за обычным столом, а высокие стулья вполне подойдут для всей семьи.

Однако в комнатах небольшого размера (16 кв м) устанавливают узкие стойки.Кухонные острова удобны в использовании, однако подходят только для больших кухонь-столовых (25 кв м или 30 кв м). Капитальные невысокие перегородки ставят только если заранее решено, для чего их будут использовать (к примеру, как подставку под телевизор).

Эксплуатация и обслуживание

Стальные радиаторы выпускаются в виде готовых панелей. Если неправильно выполнен расчет мощности батареи отопления, то придется добавлять новую.

С алюминиевым радиатором все проще – при желании можно добавить одну или несколько секций, или убрать лишние. Сделать это можно собственноручно.

Срок службы алюминиевых радиаторов существенно зависит от производителя и модельного ряда. Самые дешевые начнут течь через 5 лет, или дадут трещину при небольшом гидроударе (см. фото). А дорогие модели смогут прослужить 20 лет и более.

Лопнувший из-за гидроудара алюминиевый радиатор.

Со стальными радиаторами сложнее. Они по определению на могут быть особо прочными – толстый металл ухудшит их теплопроводность. Поэтому они боятся большого давления, быстро изнашиваются при его перепадах.

Но если в системе стабильное рабочее давление и нет гидроударов и скачков, то стальной панельный радиатор может отслужить и 15 лет. Кроме того, в случае проблем его можно «подлатать». Сделать это гораздо проще, чем чинить алюминиевый.

Что касается особого ухода – ни стальные, ни алюминиевые его не требуют. Разве что нужно протирать их от пыли, что со стальным радиатором сделать проще.

Подробнее об особенностях панельных радиаторов

Панельные отопители по эффективность могут немного уступать лучшим представителям обычных радиаторов (например, биметаллическим). Но это сполна окупается отличным внешним видом, да и разница не такая уж существенная. Помимо этого, есть еще ряд особенностей, знание которых точно не будет лишним.

Преимущества и недостатки стальных панельных радиаторов

Панельные радиаторы обладают внушительным списком достоинств:

• за счет сочетания прямой теплоотдачи и конвекции КПД приборов превышает 75%, да и тепло по комнате распределяется более равномерно;
• такие устройства отличаются пониженной потребностью в теплоносителе, по сравнению с отопительной системой, в которой используются чугунные батареи, потребность в воде снижена более чем вдвое;

Есть, конечно, и пара недостатков, выделить можно:

сталь подвержена коррозии и вообще к качеству теплоносителя предъявляются повышенные требования. В частности, нужно поддерживать на нормальном уровне кислотность (рН не должен превышать отметку 9,5);

рН не должен превышать 9,5

• рекомендуется не оставлять панельные радиаторы надолго без воды. Дело в том, что сталь при контакте с воздухом будет ржаветь;
• такие отопительные устройства подходят только для систем с обычным давлением и температурой теплоносителя не выше 110ᵒС;
• они плохо переносят гидроудары.

Установка панельного радиатора

Сам процесс слабо отличается от установки обычной батареи.

Инструкция состоит из следующих пунктов:

сперва нужно проверить не слишком ли близко к верхней конвекционной решетке находится подоконник. Если расстояние меньше 7 см, то радиатор будет хуже обогревать помещение;

Конвекция будет нарушена при близком расположении к подоконнику

• затем на стене размещаются кронштейны, они идут в комплекте с радиатором;
• далее радиатор размещается на закрепленных в стене кронштейнах. При этом упаковка с отопительного прибора пока что не снимается целиком, а только в местах, где будет выполняться подключение подающего и отводящего трубопроводов;
• если подключение выполняется своими руками, то следующий шаг – установка крана Маевского в верхней части экрана и терморегулятора (также идет в комплекте с радиатором);

Установка терморегулятора

устанавливаются заглушки.

Окончательно упаковку с отопительного устройства снимают только после того, как окончательно закончены отделочные работы в комнате. Благодаря этому не придется чистить его от пыли, да и риск поцарапать поверхность стали ниже.

Самыми распространенными ошибками при установке являются:

• отклонение от горизонтали при установке. В результате тепловая мощность прибора становится ниже заявленной производителем;
• при слишком большом зазоре между полом и низом панельного радиатора в нижней части комнаты будет слишком прохладный воздух, это будет создавать дискомфорт;
• категорически запрещена покраска отопительного прибора красками под металл (это ухудшит теплоотдачу прибора), также довольно часто происходит закрашивание выпускного отверстия устройства для выпуска воздуха.

Что же касается подбора тепловой мощности, то можно просто подсчитать объем комнаты в кубометрах и умножить на 41. Полученное число будет обозначать требуемую мощность в ваттах для обогрева комнаты. Технические характеристики панельных радиаторов отопления обязательно включают в себя и этот параметр, так что его можно взять из документации на отопитель.

Характеристика популярных панельных радиаторов

Панельный вид

Стальные панельные радиаторы называют часто конвекторами. Состоит из одной/нескольких панелей для нагревания, конвекторного оребрения, патрубки для подключения, каналов для теплоносителя, решётки.

Довольно экономичный выбор для использования в частном доме, широко применяется для помещений с автономным теплоснабжением.

Типы стальных батарей

Делится на типы в зависимости от числа нагревательных панелей, конвекторов. 11 тип — состоит из одного ряда панелей, конвектора, не имеет решётки сверху. Нередко применяются для оборудования коридоров, туалетов. 22 тип — имеет две панели, конвектора, кожух. При относительно небольших габаритах имеет хорошую тепловую мощность. 33 тип — три панели, конвектора, кожух находится в закрытом состоянии.

Подбор

Теплоотдача варьируется между 200 и 1800 Вват и больше. Зависит от размера радиатора, фирмы и модели. Их инерционность мала. Быстро нагреваются и отдают тепло помещению. Рабочее давление около 7-10 атмосфер. Сильно подвержены коррозии. Выдерживают температуру воду до 120 градусов. Длина около трёх метров, высота от 25 до 85 сантиметров. Толщина стали зависит от производителя, обычно от 1,1 до 1,2 мм. Долговечны за счет своего материала, чем толще стенки, тем дольше прослужит радиатор. Их монтаж довольно прост и удобен.

Типы подключений

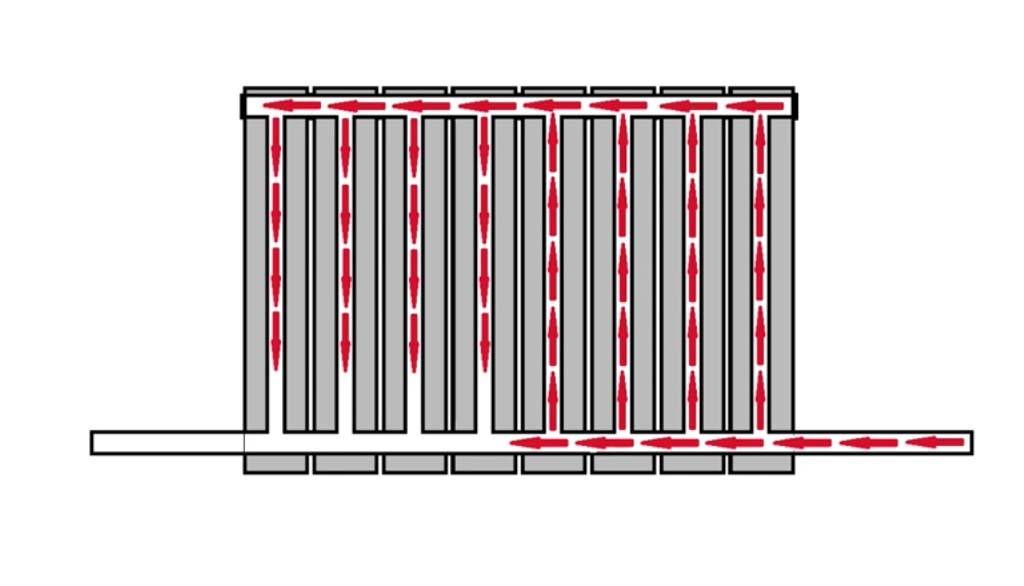

Нижнее. Теплоноситель проходит в нижнюю долю радиатора. Тёплые теплоносители легче прохладных, вследствие этого он подымается вверх, вытесняя остывший теплоноситель. Затем остывший опускается в нижний горизонтальный коллектор радиатора. Издержки тепла станут равны примерно 15-20% в зависимости от различных факторов.

Верхнее. Теплоноситель движется по верхней доли радиатора, но обязан опуститься книзу из-за заглушки, затем подняться по пастельной секции вверх и вытечь из радиатора с иной стороны. Таким образом теплоноситель протекает сквозь всю конструкцию радиатора, и он разогревается всецело.

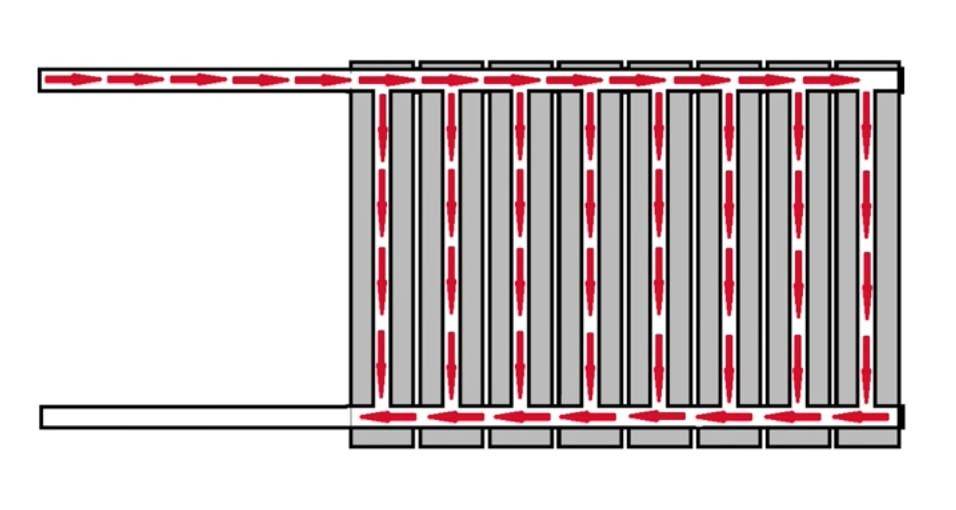

Боковое. При этом включении в верхнюю долю радиатора поступает теплоноситель, вслед за тем он опускается книзу по вертикальному каналу радиатора и сквозь нижний коллектор выходит сквозь ту сторону, откуда и подключался радиатор. Впрочем, всякий теплоноситель движется по пути меньшего сопротивления. Гигантская доля теплоносителя станет протекать сквозь 1-ые секции. Вследствие этого чем большее количество секций у радиатора, тем ниже температура подогрева будет у последних секций. Это скажется на совместной теплопотери радиатора.

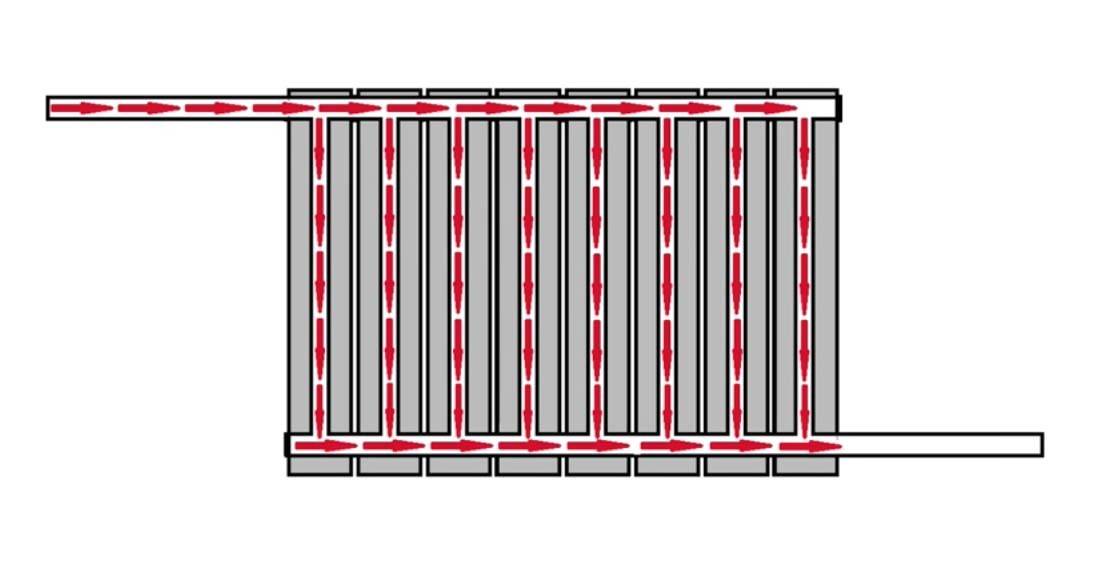

Диагональное подключение. Теплоноситель подаётся по верхней части радиатора, которая горизонтальна полу. Дальше стекает книзу по вертикальным трубам, попадает в низ радиатора и выходит в другую сторону. Так радиатор разогревается всецело, каждая секция греет приблизительно идентично хорошо.

Монтаж

Наиболее выгодным местом монтажа радиатора является под окном, под подоконником. Это позволяет создать «тепловую завесу» на пути холодного воздуха, исходящего от окна.

Процесс монтажа стальных панельных радиаторов состоит из следующих шагов:

В зависимости от модели прибора, необходимо наметить места сверления отверстий под крепления таким образом, чтобы от пола до нижней части прибора оставалось 110 мм (расстояние от верхней части до подоконника должно составлять 100-150 мм). Такого расстояния достаточно для осуществления процесса конвекции. К тому же, при таком расстоянии облегчается уборка пространства под прибором. Батарея не должна монтироваться слишком высоко (не более 200 мм от пола), т.к. в этом случае будет увеличиваться разброс температур между верхней и нижней частями комнаты;

Тип 22.

Важно! Расстояние от стены до задней стенке радиатора должно быть не менее 25 мм. Несоблюдение этой рекомендации снизит теплоотдачу устройства

Помимо этого, запрещается закрытие стального панельного радиатора декоративными «ширмами», шторами или другими предметами интерьера, это приводит к уменьшению теплоотдачи и некорректной работе термодатчика.

• При помощи дрели или перфоратора (в зависимости от материала стены) просверлить отверстия диаметром 10 мм. Для приборов длиной 1800 мм необходимо 3 отверстия под крепления;
• Забить дюбеля в отверстия и вкрутить в них саморезы. При этом саморезы вкручиваются не до упора, а таким образом, чтобы между стеной и саморезом оставалось расстояние 4-5 мм;
• Далее следует одеть крепеж и до конца вкрутить саморезы;

Стальной радиатор с терморегулятором Danfoss в квартире.

• Повесить прибор на крепеж. Верхний крепежный кронштейн обладает блокиратором от «случайного демонтажа», поэтому перед установкой радиатора необходимо оттянуть вверх верхний крепежный захват и зафиксировать в таком положении. После этого, повесить прибор на нижний крепежный захват, при этом верхний захват автоматически защелкнется и радиатор плотно зафиксируется на кронштейнах;
• Одеть на нижние скобы прибора дистанционные распорки и откорректировать дистанцию от батареи до стены;
• Подсоединить батарею к трубам отопительной системы;
• В верхнюю пробку установить воздухоотводчик, который поставляется в комплекте. Воздухоотводчик оснащен уплотнительным кольцом, поэтому нет надобности в применении других герметизирующих материалов, таких как Tangit, фторопластовый уплотнительный материал, лен и т.д.

Совет! Установку стального радиатора отопления следует проводить не снимая защитную пленку (за исключением мест крепления и подводки труб). Рекомендуется полностью удалять упаковку только после полного завершения монтажа системы отопления, а также работ по отделке помещения. Это уменьшит вероятность загрязнения или повреждения прибора.

Панельный радиатор в универмаге «Пятёрочка».

Важно! Если в системе отопления используются медные трубы, то при их соединении со стальными батареями рекомендуется применять бронзовые или латунные фитинги. Помимо этого, в качестве уплотнителя не следует применять лен, т.к

это может привести к разрушению фитингов, вместо льна рекомендуется использовать герметики.

После окончания отопительного сезона рекомендуется отключить стальные панельные радиаторы (закрыв шаровой кран перед прибором) от остальной системы отопления. При этом, в обязательном порядке необходимо открыть воздухоотводчик, это позволит избежать разрыва прибора.

Конструкция прибора

Стальные радиаторы панельного типа могут слегка отличаться по своей конструкции. Основными элементами являются панели. Их количество может изменяться от 1 до 3. Каждая панель, в свою очередь, состоит из металлических пластин, которые соединяются по контуру между собой. Пластины изготавливаются из стали путем штамповки. В результате на поверхности пластин появляются вертикально расположенные каналы – по ним в дальнейшем будет двигаться теплоноситель.

Если конструкция прибора предусматривает наличие нескольких пластин, они объединяются между собой в единое целое. Для этого используют патрубки. Для увеличения значения теплоотдачи между панелями устанавливают пластинчатые конвекторы. В том случае, если прибор состоит из одной панели, патрубки располагаются сзади панели.

По бокам отверстия между панелями (если их несколько) закрываются кожухом.

Конструкция стальных панельных радиаторов

• Конструктивно панельные радиаторы состоят из нескольких стальных панелей (от 1 до 3) в которых есть вертикальные и горизонтальные каналы для теплоносителя.
• Для повышения площади теплообмена и конвективной теплоотдачи изнутри к панели приваривают П-образные стальные ребра. Рост теплоотдачи составляет более 50%.
• Панель радиатора изготавливается сваркой двух штампованных листов холоднокатаной листовой углеродистой стали толщиной 1,2мм — 1,25 мм. Некоторые производители по спецзаказу изготавливают радиаторы из оцинкованной стали. Для конвективных нагревательных пластин оребрения используется сталь толщиной 0,4мм — 0,5мм.
• Снаружи радиаторы грунтуются методом катафорезного погружения и окрашиваются порошковым методом. Стандартные цвет – белый, но некоторые производители по спецзаказу изготавливают цветные панельные радиаторы.
• Панельные радиаторы с двумя или тремя панелями обычно имеют декоративные решетки сверху и сплошные панели по бокам.
• Стандартный радиатор оснащен четырьмя боковыми присоединительными патрубками 4х1/2″ВР по два с каждой стороны. Для присоединения радиатора используют два патрубка, а два оставшихся закрывают заглушками.
